DAB+ und UKW-Radio mit Weckfunktion

TechniSat

1 Abbildungen

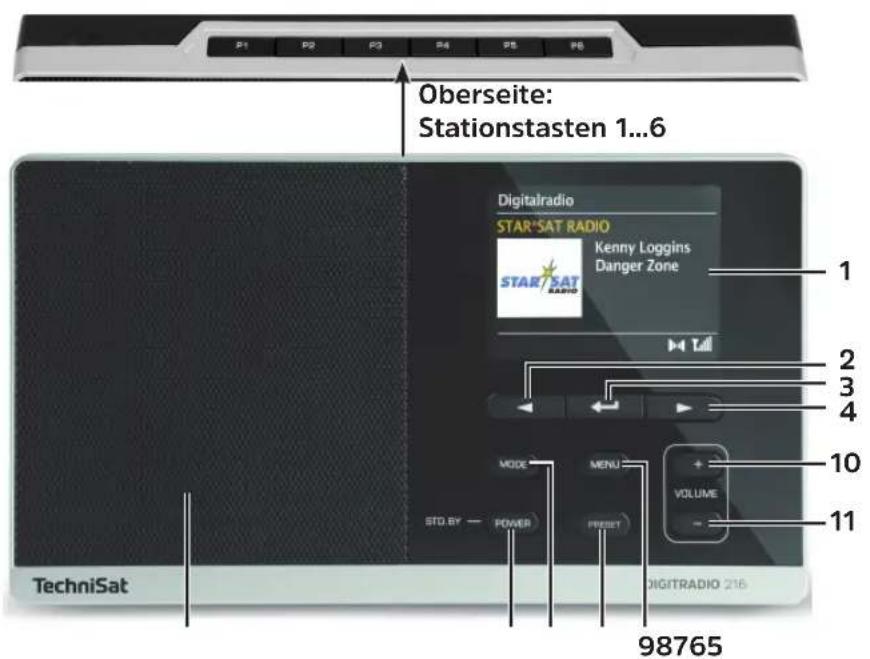

1.1 Frontansicht

1 Display
2 < Auswahltaste aufwärts/links
3 SELECT Taste zum Bestätigten/Speichern
4 > Auswahltaste abwärts/rechts
5 Lautsprecher
6 MODE Taste für Moduswechsel
7 Ein/Standby
8 MENU (gedrückt halten: Hauptmenu aufrufen)
9 PRESET Taste für Favoritenspeicher 1...20
10 Lautstärke lauter
11 Lautstärke leiser

Auf der Geräteoberseite befinden sich die Direktwahltasten 1...6.

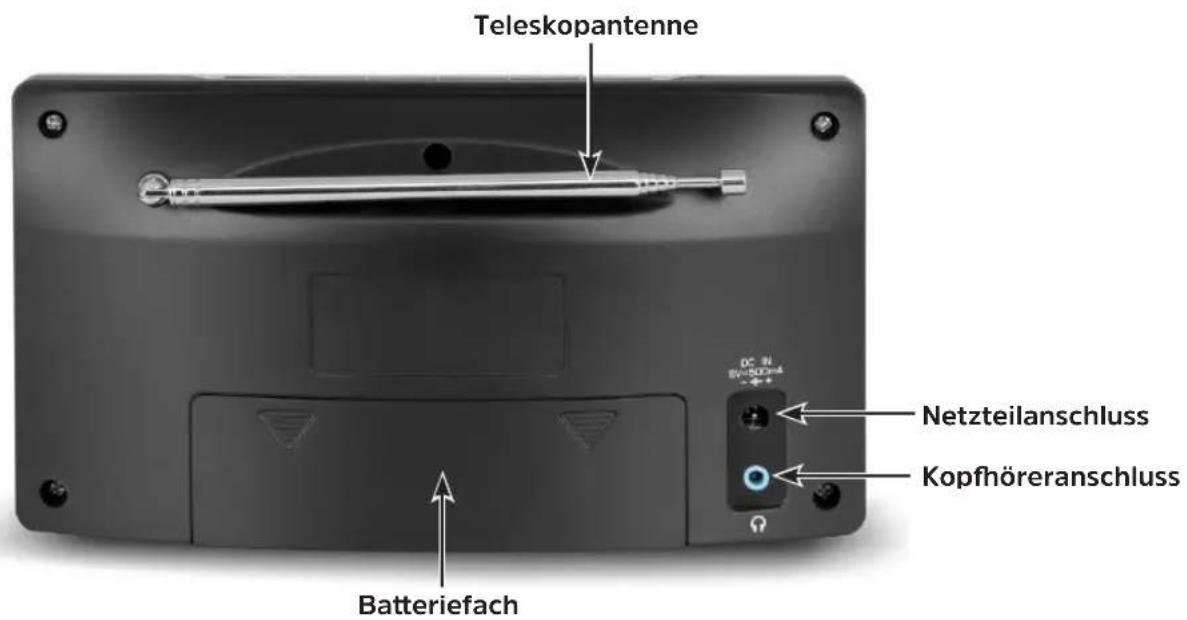

1.2 Ansicht von Hinten

2 Inhaltsverzeichnis

1 Abbildungen 180
1.1 Frontansicht 180
1.2 Ansicht von Hinten 182

2 Inhaltsverzeichnis 183

3 Vorwort 186
3.1 Die Zielgruppe dieser Bedienungsanleitung 186
3.1.1 Bestimmungsgemäter Gebrauch 186
3.2 Wichtige Hinweise 186
3.2.1 Sicherheit 187
3.2.2 Entsorgung 191
3.2.3 Rechtliche Hinweise 192
3.2.4 Servicehinweise 193

4 Aufstellen des Gerätes 195

5 Beschreibung des DIGITRADIO 216 197

5.1 Der Lieferumfang 197
5.2 Die besonderen Eigenschaften des DIGITRADIO 216 197
5.3 DIGITRADIO 216 zum BetriebVBorbereiten 198
5.3.1 Netzteil anschlieben 198
5.3.2 Antennenempfang verbessern 198
5.3.3 Batterie einlagen 199
5.3.4 Kopfhorer benutzen 200
5.4 Allgemeine Geräte-Funktionen 200
5.4.1 Gerat einschalten 200

5.4.2 Lautstärke einstellen 201
5.4.3 Displayanzeigen aufrufen 201
5.4.4 Display-Anzeige 202
5.4.5 Gerat ausschalten 203
5.4.6 Umschalten DAB/FM-Modus 203

6 Menübedienung 203

7 Die DAB (Digital Radio)-Funktion 203
7.1 Was ist DAB+ 203
7.1.1 Datenkomprimierung 204
7.1.2 Audio Stream 204
7.2 DAB (Digital Radio) Empfang 204
7.2.1 Suchlauf durchfuhren 205
7.2.2 Sender wahlen 205
7.2.3 DAB-Sender auf einem Speicherplatz ablegen 206
7.2.4 DAB-Sender von einem Speicherplatz abrufen 206
7.2.5 Löschen einer Programplatz-Speicherung 207
7.2.6 Signalstärke 207
7.2.7 Dynamic Label Plus 208
7.2.8 Manuell einstellen 208
7.2.9 Inaktive Sender 208
7.2.10 Lautstärkanpassung (DRC) 208

8 FM (UKW)-Betrieb 209

8.1 FM (UKW)-Empfang mit RDS-Informationen 209
8.2 Automatische Sendersuche 209
8.3 Manuelle Sendersuche 210

8.4 Suchlauf-Einstellung 210
8.5 Mono/Stereo einstellen 211
8.6 FM-Sender auf einem Speicherplatz ablegen 211
8.7 UKW-Sender von einem Speicherplatz abrufen 211
8.8 Löschen einer Programplatz-Speicherung 212

9 Erweiterte Funktionen 212

9.1 Wecker 212
9.1.1 Weckzeit einstellen 212
9.1.2 Wecker nach Alarm ausschalten 214
9.1.3 Wecker ausschalten 214
9.2 Sleep Funktion 214

10 Systemeinstellungen 215

10.1Zeiteinstellungen 215
10.1.1 Zeit/Datumseinstellung 215
10.1.2 Aktualisierungseinstellungen 215
10.1.3 Format einstellen 216
10.1.4Datumsformat einstellen 216
10.2 Beleuchting 216
10.3 Sprache 216
10.4 Werkseinstellung 217
10.5 Software Version 217

11 Reinigen 217
12 Fehler beseitigen 218
13 Technische Daten / Herstellerhinweise 219

3 Vorwort

These Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch Ihres Radio-Systems, im folgenden DigitRadio oder Gerät genannot.

3.1 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jeder Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.

3.1.1 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von DAB/UKW- Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.2 Wichtige Hinweise

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um jegliche Sicherheitsrisiken auszuschreiben, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten. Lesen Sieitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewölltem Betrieb unbedingt beachten sollenn.

Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung.

3.2.1 Sicherheit

Zu Ihr Schutz mussen Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betriebnehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäß Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Öffnen Sie niemals das Gerät!

Das Berühren Spannung führender Teile ist lebensgefährlich!

Ein eventuell notwendiger Eingriffarf nur von geschultem Personal vorgenommen werden.

Das Geratarf nur in gemäßigtem Klimabetrieben werden.

Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warme Räume nicht sofort einschalten; Temperaturausgleich abwarten.

Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service.

Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.

Bei Gewitter sollenn Sie das Gerät von der Netzsteckdose trennen. Überspannung kann das Gerät beschädigen.

Bei auffalligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse sowie bei eingedrungener Flüssigkeit das Gerät ausschalten und den Service verständigen.
Das Gerätarf nur mit dem Mitgelieferten Netzteil und nur an die auf dem Netzteil angegeben Netzspannung angeschlossen werden.
Versuchen Sie niemals, das Gerät oder Netzteil mit einer anderen Spannung zu betreiben.
Das Netzteilarf erst angeschlssen werden, nachdem die Installation vorschrifsmaig beendet ist.
Wenn das Netzteil defekt ist bzw. wenn das Gerät sonstige Schäden aufweist,arf es nicht in Betrieb genommen werden.
Beim Abziehen des Netzteils von der Steckdose am Steckerziehen - nicht am Kabel.
Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
Versuchen Sie niemals ein defectes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Es durren keine Gegenstände oder offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

Das Gerät bleibt auch in ausgeschalteten Zustand/Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel. Entnahmen Sie eventuell eingelegte Batterien.

Hören Sie Musik oder Radio nicht mit größter Lautstärke. Dies kann zu bleibenden Gehörschädern führen.

Dieses Gerät ist nicht darauf bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durcheine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielern.

EsistverbotenUmbautenamGeratvorzunehmen.

Beschädigte Geräte bzw. beschädigte Zubehörnteile)dürfen nicht mehr verwendet werden.

Umgang mit Batterien

Achten Sie daraufuf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder konnten Batterien in den Mund behmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschaden führen. Bewahren Sie deshalb Batterien und Fernbedienung fur Kleinkinder unerreichbar auf. In thisem Fall sofort einen Arzt aufsuchen!
Normale Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, nicht auseinandergenommen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
Wechseln Sie schwächer werdenende Batterien rechtzeitig aus.
Batteriekontakte und Gerätekontakte vor dem Einlagen reinigen.
Bei falsch eingelegter Batterie besteht Explosionsgefahr!
Entsorgen Sie verbrauchte Batterien sofort. Ersetzen Sie Batterien nur durch Batterien des richtigen Typs und der richtigen Modellnummer
Vorsicht! Batterien keinen extremen Bedingungen aussetzen.
Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!
Ausgelaufene oder beschädigte Batterien konnen bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in thisem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.

3.2.2 Entsorgung

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.itte führen Sie.
these entspruchend sortiert wieder dem "Dualen System" zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.

Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von

Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie daraufuf, dass die leeren Batterien sowie Elektronikschrott nicht in den Hausmull gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermull).

Batterien konnen Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Batterien unterliegen der Europäischen Richtlinie 2006/66/EG. Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden.

3.2.3 Rechtliche Hinweise

Hiermit erklart TechniSat, dass der Funkanlageotyp DIGITRADIO 216 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar:

http://konf.tsat.de/?ID=22454

TechniSat ist nicht für Produktschäden auf Grund von äußerten Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfallen haftbar. Änderungen und Druckfehler vorbehalten. Stand 02/19.

Abschrift und Vervielfaltung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.com.

DIGITRADIO 216 und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.com

3.2.4 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab. Kaufdatum versehen.itte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf.

Achtung! Sollte es mit diesen Gerät zu einem Problem kommt, wenden Sie sichitte zunachst an unsere Technische Hotline:

Mo.-Fr.8:00-20:00

03925/9220 1800

i Fur eine eventuell erforderliche Einsendung des Gerates verwenden Sieitte ausschlieblich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

i Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

4 Aufstellen des Gerätes

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

Achtung!

Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Höhe von Gardinen und Wandbehängen auf. Die Luftungsöffnungen konnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies konnte möglicherweise zu einem Gerätebrand führen.
Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkorpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Der Standortarf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Kuche oder Sauna, gewählt werden, da Niederschlage von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßtem Klima vorgesehen und scarf nicht Tropf- oder Spritzwasser ausgesetzt werden.
Beachten Sie, dass die Gerätefüßte u.U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen können. Verwenden Sie einen Schutz zwischen ihren Möbeln und dem Gerät.
Halten Sie das DIGITRADIO 216 von Geräten fern, die starke Magnetfelder erzeugen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in thisem Fall etwa eine Stunde, bevor Sieihn es Betriebnehmen.
Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer keinigt zuganglich sind, so dass Sie das Gerät schnell von der Stromversorgung trennen können!

Die Steckdose sollte möglichst nah am Gerät sein. Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse(sofort Netzstecker aus der Steckdoseziehen!
Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.
Wenn das Gerät langere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker und entnahmen Sie eventuell eingelegte Batterien.
Wenn das Gerät längerere Zeit nicht betrieben wird, entnahmeen Sie die Batterie, da diese auslaufen und das Gerät beschädigten kann.
Zu hohe Lautstärke, verbesserten bei Kopfhörern, kann zu Gehörschäden führen.
Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Laufsprecher, Transformatoren).

5 Beschreibung des DIGITRADIO 216

5.1 Der Lieferumfang

Bittle stelln Sie sicher, dass alle nachfolgend aufgehruften Zubehorreile vorhanden sind:

1x DIGITRADIO 216
1xNetzteil
1x Bedienungsanleitung

5.2 Die besonderen Eigenschaften des DIGITRADIO 216

Das DIGITRADIO 216 besteht aus einem DAB+/UKW-Empfänger mit Timerfung und Sie konnen damit Digitalradio empfangen.

Mit dem Digitalradio steht ein neues digitales Format zur Verfugung, durch welches man kristallklaren Sound ohne Rauschen horen kann.

• Sie können bis zu 20 DAB/UKW-Sender speichern.
• Das Radio empfängt auf den Frenzenken UKW 87,5-108 MHz (analog) und DAB 174,9-239,2 MHz (digital).
• Das Gerät verfügbar über eine Zeit- und Datumsanzeige.
• Das Gerät verfügbar 2 Weckfunktionen sowie eine Sleepfunktion.
• Sie können wahlen, ob Sie mit DAB, UKW oder Summer geweckt werden möchten.

5.3 DIGITRADIO 216 zum BetriebVBoreiten

5.3.1 Netzteil anschließen

Stecken Sie hierzu den Stecker des mitgelieferten Netzteils in die Netzteilbuchse auf der Rückseite des Gerätes und verbinden Sie danach das Netzteil mit dem Stromnetz.
Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der ortlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.
Nacherstmaliger Herstellung des Netzanschlusses erscheint „TechniSat" im Display.
Ziehen Sie bei Nichtverwendung den Stecker aus der Steckdose. Ziehen Sie am Stecker und nicht am Kabel.
Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker. Wenn das Gerät langere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker.
Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

5.3.2 Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hangt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Stabantenne kann ein ausgezeichnetener Empfang erzielt werden.

Richten Sie die Teleskopantenne auf undziehen Sie sie der Länge nach aus.

Wichtig ist oft die exakte Ausrichtung der DAB-Antonne, insbesondere in den Randgebieten des DAB-Empfangs. Im Internet kann man z.B. unter „www.dabplus.de" die Lage des nachstgelegen den Sendemasteschnell ausfindig machen.

i Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes.
i Bei schlechtem Wetter kann der DAB-Empfang nur eingeschränkt möglich sein.
i Mittels der Signalstärkeanzeige in der Statusleiste, konnen Sie die optimale Antennenausrichtung und ggf. den besten Aufstellplatz finden.

5.3.3 Batterie einlagen

Öffnen Sie das Batteriefach auf der Geräterückseite, indem Sie leicht auf die auf dem Batteriefachdeckel aufgeprüften Pfeile drücken, diesen in die Richtung der Pfeile schiben und nehmen Sie den Deckel anschließend ab.
Entnehmen Sie ggf. eingelegte Batterien/Akkus.
Setzen Sie neue Batterien/aufgeladene Akkus vom Typ Mignon (AA) unter Beachtung der eingeprägten Polarität in das Batteriefach ein.
Setzen Sie den Batteriefachdeckel auf das Batteriefach und schiben Sieihn entgegen der Pfeilrichtung, bis er einrastet.

Wechseln Sie eine schwächer werdenende Batterierechtzeitig aus.

Auslaufende Batterien konnen Beschädigungen an der Fernbedienung verursachen.
Wenn das Gerät langere Zeit nicht benutzt wird, behmen Sie die Batterien heraus.
Wichtiger Hinweis zur Entsorgung: Batterien konnen Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterie niemals in den normalen Hausmüll.

5.3.4 Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Geräteutstärke auf minimale Lautstärke. Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, ist der Loutsprecher stumm geschaltet.

Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.
Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Rückseite des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer.
Wenn Sie wieder über die Laufsprecher horen möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörer-Buchse des Gerätes.

5.4 Allgemeine Geräte-Funktionen

5.4.1 Gerä einschalten

Vor dem erstmaligen Einschalten wird auf dem Display "Uhr nicht eingest." angezeigt. Um einen eigenen DAB+/FM (UKW) - Empfang zu gewährleisten,ziehen Sieitte die Antenne, die sich an der Rückseite des Gerätes befindet, ganz aus
Mit der Taste Ein/Standby am Gerät können Sie das Gerät einschalten bzw. wieder in Standby/Ausschalten.

i Hinweis:

Nach dem erstmaligen Einschalten muss zuerst die Bediensprache gewählt werden. Wahlen Sie mit <,> eine der zur Verpfugung stehenden Sprachen und bestätigten Sie die Auswahl mit SELECT. Anschließlich führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Wahrend des Suchlaufs zeigt die Displayinformation den Fortschnitt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Anschließend wird die ersten im DAB-Sendersuchlauf gefundene Sendestation wiedergegeben.

5.4.2 Lautstärke einstellen

Stellen Sie die Lautstärke mit den Tasten Lautstärke -/+ ein. Die eingestellte Lautstärke wird im Display gezeigt.

5.4.3 Displayanzeigen aufrufen

Durch kurzes Drücken der Taste MENU, können Sie folgende Informationen einblenden und durchschaften:

DAB-Betrieb:

DLS: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellen

Titel,Programm

Kunstler

Genre

Signalärke/Signalfehlerrate

Bitrate in kbps Tonformat

Datum

FM/UKW-Betrieb:

RT Radiotext (falls ausgesendet)

PTY - Programmtyp

Frequenz

Stereo/Mono

Datum

Bei DAB-Betrieb werden, Sender abhängig, Bilder oder Slideshows angeboten. Sie konnen diese Bilder mittels SELECT Taste vergroßern. Es stehen 3 Ansichten zur Verfügung.

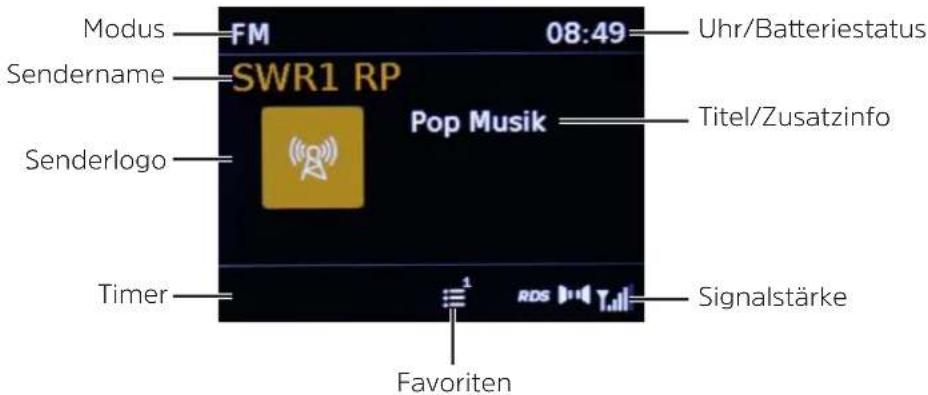

5.4.4 Display-Anzeige

Je nach gewähler Funktion, kann die dargestelle Displayanzeige abweichen. Beachten Sie die Hinweise auf dem Display.

5.4.5 Gerä ausschalten

Durch kurzes Drücken der Taste Ein/Standby können Sie das Gerät in Standby schalten, Datum und Uhrzeit entscheid. Durch längeres gedrück halten der Taste wird das Gerät in einen Stromsparmodus gebracht und die Anzeige des Displays erlischt.

5.4.6 Umschalten DAB/FM-Modus

Mit der Taste MODE kann zwischen DAB (Digital Radio) und FM (UKW) umgeschaltet werden.

6 Menübedienung

Über das Menu gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO 216.

Die Menu-Navigation erfolgt mit den Tasten MENU, < /> und SELECT.

Das Menu ist aufgeleit in Untermenus welches je nach Modusart (DAB/FM) unterscheidliche Menupunktenthält und in das Systemmenü.

Zum Öffnen des Menüs wird die MENU-Taste ca. 2-3 Sekunden festgehalten.

Um in Untermenus oder Einstellungen zu wechseln, druckt man zuerst die Tastes und anschließend die Taste SELECT, um den Eintrag oder die Funktion auszuwahlen/zu speichern.

Ein Häkchen Markiert die aktuelle Auswahl.

i Menu schlieBen: Taste MENU mehrmals drucken (je nachdem in welchem Untermenü/Funktion man sich befindet) oder ca. 15 Sekunden warten, bis das aktuelle Programm dargestellt wird..

7 Die DAB (Digital Radio)-Funktion

7.1 Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen horen können. Anders als bei herkommlichen Analog radiosendern werden bei DAB mehrere Sender auf ein und

derselben Frequenz ausgestrahl. Dies nennt man Ensemble oder Multiplexe. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden.Infos z.B unter www.dabplus.de oder www.dabplus.ch.

7.1.1 Datenkomprimierung

Digital Radio macht sich damit Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgeltert werden. Dies wird erhölicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toniformationen in einem Musikstück, die unter die sog. Mithörchwelle fallen, können aus dem zu übertragenden Signal herausgeltert werden. Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen wahrnehbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

7.1.2 Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit{lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhoren.

Digital Radio bringt Ihnen nicht nur Radio in exzeller Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen (DLS z. B. Titel, Interpret) oder unabhängig davon sein (z. B. Nachrichten, Wetter, Verkehr, Tipps).

7.2 DAB (Digital Radio) Empfang

Drücken Sie die Taste MODE und wahlen Sie den DAB-Modus an. Digitalradio wird im Display angezeigt.

7.2.1 Suchlauf durchfuhren

i Der automatische Suchlauf Vollständiger Suchlauf scantt alle DAB Band III - Kanale und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.
i Nach Beendigung des Suchlaufes wird der erste Sender in alphanumericer Reihenfolge wiedergegeben.

Um einen vollständigen Suchlauf durchzuführen, öffnen Sie das Menu durch Drücken und Halten der MENU-Taste und wahren Sie mit den Tasten , > und SELECT den Menüpunkt [Voll. Suchlauf] an.
[Suchlauf...] erscheint im Display.
Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefunden Sendern angezeigt.
Wird keine Station gefunden, prufen Sie die Antenne und verändern Sie ggf. den Aufstellort (Punkt 5.3.2).

7.2.2 Sender wahlen

Um einen DAB-Sender auszuwahlen drücken Sie die Tasten < oder > und bestätigen Sie die Senderauswahl mit SELECT.
Alternative können Sie auch die Taste MENU länger drucken, im Menu die Senderliste mit SELECT öffnen und mit < oder > einen Sender ausgehalten.
Drücken Sie dann auf SELECT um den Sender anzuhören.

7.2.3 DAB-Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 20 Stationen im DAB-Bereich speichern. Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
Um einen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die entsprechende Stationstaste auf der Geräteoberseite gedrückt, bis eine Menüeinblendung die Speicherung bestätigt.

Alternative:

Halten Sie die Taste PRESET gedrückt. Es erscheint der Favoritenspeicher. Wahlen Sie nun mit <, > einen Favoritenspeicherplatz und drücken Sie SELECT.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

7.2.4 DAB-Sender von einem Speicherplatz abrufen

Um einen Sender, den Sie auf eine Stationstaste abgelegt haben wieder abzurufen, drücken Sie kurz die entsprechende Stationstaste.

Alternative:

Drücken Sie kurz die Taste PRESET, um den Favoritenspeicher aufzurufen. Wahlen Sie mit <, > einen Sender und anschließend SELECT, um den Sender wiederzugeben.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheidt [Speicherplatz leer].

7.2.5 Löschen einer Programplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf die jeweilige Stationstaste bzw. im Favoritenspeicher ab.
i Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

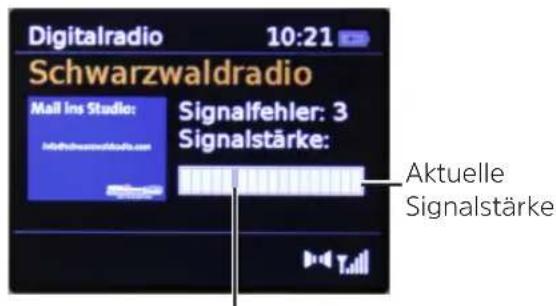

7.2.6 Signalärke

Drücken Sie mehrmals kurz die Taste MENU bis die Signalstarke dargestellt wird. Die Aussteuerung des Balkens (weiße Felder) zeigt den aktuellen Pegel.

Mindestsignalsträke

i Sender, deren Signalstarke unterhalb der erforderlichen Mindestsignalstarke liegt, senden kein ausreichendes Signal. Richten Sie die Antenne ggf. wie unter Punkt 5.3.2 beschrieben aus.
Mehrfaches Kurzes Drucken der MENU Taste schaltet durch verschiedene Informationen, wie z.B. Programmtyp, Multiplexname, Frequenz, Signafehlerrate, Datenbitrate, Programmformat, Datum.

Falls vom Programmanbieter Unterstützung, erlaubt der Dynamic Label Plus-Dienst beispelsweise den Namen der aktuellen Sendung oder den Titel und Interpreten zusätzlich einzublenden. Weitere Info's unter 5.4.3.

7.2.8 Manuell einstellen

Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antennen dwellen. Werden Sender auf dem Kanal gefunden, werden diese der Senderliste hinzugeführst. Man wählt im Menüpunkt [Manuell einstellen] mit den Tasten < oder > und SELECT einen Kanal (5A bis 13F) an und bereits dessen Signalstarke angezeigt. Bei DAB-Empfang auf einem Kanal wird der Ensamblename angezeigt. Die Antenne kann nun auf maximale Signalstarke ausgerichtet werden.

7.2.9 Inaktive Sender

Der Menüpunkt dient der Entfernung veralteter und nicht empfangbarer Sender aus der Senderliste.

Drücken Sie die Taste MENU länger und wahlen Sie den Menüpunkt [Inaktive Sender] aus.
Bestätigen Sie durch Drücken von SELECT.
Es erfolgt eine Abfrage, ob inaktive Sender gelöscht werden sollen.
Wahlen Sie mit < oder > "Ja" an und bestätigen Sie durch Drücken von SELECT.

7.2.10 Lautstärkeanpassung (DRC)

Mit dem Menüpunkt Lautstärkanpassung wird die Kompressionsrate, welche Dynamikschwankungen und damit einhergehende Lautstärkevariationen ausgleicht eingestellt.

Drücken Sie die Taste MENU länger und wahren Sie Lautstärkanpassung, um die gewünschte Kompressionsrate auszuwahlen. Wahren Sie mit < oder > die Kompressionsrate:

DRC hoch - Hohe Kompression

DRC tief - Niedrige Kompression

DRC aus - Kompression abgeschaltet.

Bestätigen Sie durch Drücken von SELECT.

8 FM (UKW)-Betrieb

Wechseln Sie mittels der Taste MODE in den FM-Modus.

i Beim erstmaligen Einsatzen ist die Frequenz 87,5 MHz eingestellt.
i Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.
Bei RDS-Sendern erscheint der Sendername.
Um den Empfang zu verbessern, richten Sie die Antenne aus (Punkt 5.3.2).

8.1 FM (UKW)-Empfang mit RDS-Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z.B. ihren Sendernamen oder den Programmtyp. Diese wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.

Drücken Sie die Taste MENU kurz um zwischen den verschiedenen Info's umzuschalten (siehe auch Punkt 5.4.3).

8.2 Automatische Sendersuche

Halten Sie die Tasten < oder > länger gedrückt (2 bis 3 Sek.), um automatisch den{nachsten Sender mit ausreichendem Signal zuuchen.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiederergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.

Für die Einstellung schwächerer Sender benutzen Sieitte die manuelle Sendersuche.

8.3 Manuelle Sendersuche

Drücken Sie mehrmals kurz hintereinander die Tasten < oder >, um den gewünschten Sender, bzw. die Frequenz einzustellen.

Das Display zeit die Freqenz in Schritten von 0,05 MHz an.

8.4 Suchlauf-Einstellung

Mit diesen Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden.

Drücken Sie hierzu die Taste MENU länger und wahren Sie Suchlauf-Einstellungen. Bestätigten Sie die Auswahl mit SELECT.
Wahlen Sie aus ob der Suchlauf nur bei starken Sender, Menupunkt [Nur kräftige Sender] anhalten soll oder bei allen Sendern (auch bei schwachen), Menupunkt [Alle Sender].

Bei der Einstellung Alle Sender stoppt der Suchlauf automatisch bei jedem verfügbarbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiedergegeben werden. Bei der Erstinbetriebnahme und nach Ausführung der Werkseinstellungen ist Menüpunkt Alle Sender voreingestellt.

8.5 Mono/Stereo einstellen

Drücken Sie die Taste MENU länger und wahren Sie [Audio-Einstellung].
Wahlen Sie mit < oder > [Stereo möglich] oder [Nur Mono], um die Wiedergabe in Stereo (nur über Kopfhörer verfügbar) oder nur in Mono-Ton bei schwachem FM-Empfang wiederzugegeben.
Bestätigen Sie durch Drucken von SELECT.

8.6 FM-Sender auf einem Speicherplatz ablegen

i Der Programm-Speicher kann bis zu 20 Stationen im FM/UKW-Bereich speichern.
Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstehen.
Um einen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die entsprechende Stationstaste auf der Geräteoberseite gedrückt, bis eine Menüeinblendung die Speicherung bestätigt.

Alternative:

Halten Sie die Taste PRESET gedrückt. Es erscheint der Favoritenspeicher. Wahlen Sie nun mit <, > einen Favoritenspeicherplatz und drücken Sie SELECT.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

8.7 UKW-Sender von einem Speicherplatz abrufen

Um einen Sender, den Sie auf eine Stationstaste abgelegt haben wieder abzurufen, drücken Sie kurz die entsprechende Stationstaste.

Alternative:

Drücken Sie kurz die Taste PRESET, um den Favoritenspeicher aufzurufen. Wahlen Sie mit <, > einen Sender und anschließend SELECT, um den Sender wiederzugeben.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint [Speicherplatz leer].

8.8 Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschreiben einfach einen neuen Sender auf dem jeweiligen Speicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

9 Erweiterte Funktionen

9.1 Wecker

Das DIGITRADIO 216 verfügbar über 2 Wecktimer.

Drücken Sie die Taste MENU länger und wahren Sie anschließend das Menu [Wecker] mit SELECT aus.

9.1.1 Weckzeit einstellen

Die Weckfunktion konnen Sie erst bedieren, wenn die korrekte Uhrzeit eingestellt worden ist. Je nach Konfiguration geschieht das automatisch oder muss manuell eingestellt werden.

Die Uhrzeit kann entweder manuell, über DAB oder FM aktualisiert werden. WeitereInfos hierzu unter Punkt 10.1.2.

Wahlen Sie einen der Weckzeit-Speicher Wecker 1 oder Wecker 2 mit den Tasten < oder > und SELECT aus.
Gehen Sie anschließlich alle Punkte der Reihe nach durch. Bestätigen Sie jeder Eingabe mit der Taste SELECT. Die jeweiligen Werte oder Optionenändern Sie mit < und >.

Wecker

Aus/Ein, um den Wecktimer zu aktivieren oder auszuschalten.

Wiederholung

Täglich, Einmal, Wochenende, Werktage.

Weckzeit

Stellen Sie die Uhrzeit (bei einmaligen Wecken auch das Datum), zu der Sie geweckt werden wollen, mit den Tasten < oder > und SELECT ein.

Quelle

Wahlen Sie die Quelle aus, mit der Sie geweckt werden möchten. Zur Auswahl stehen Summer, DAB, FM.

Programm

Zuletzt besteht oder ein Programm, welche Sie im Favoritenspeicher gespeichert haben.

Dauer

15, 30, 45, 60, 90, 120 Minutes, hier wird die Weckdauer des Wecktimers festgelegt.

Lautstärke

Wahlen Sie die Lautstärke, mit der Sie geweckt werden sollen.

Um den Wecker mit den vorgenommenen Einstellungen zu speichern, verlassen Sie das Wecktimernü durch mehrfaches drücken der Taste MENU oder warten Sie eine kurze Zeit. In der Statusleiste erscheint ein Wecker-Symbol mit der entsprechenden Ziffer (I oder II) des aktiven Wecktimers.

9.1.2 Wecker nach Alarm ausschalten

Drücken Sie die Taste Ein/Standby um den Wecker auszuschalten.
Drücken Sie die Taste SELECT, um die Schlummer-Funktion einzuschalten. Sie können durch wiederholtes Drücken von SELECT die Länge der Pause zwischen 5, 10, 15 oder 30 Minuten wahlen (die Länge der Schlummerzeit ist abhängig von der eingestellten Weckdauer).

Im Display ist das Wecksymbol weiterhin eingebrendet, wenn die Weckerwiederholung auf Täglich, Wochenende, oder Werktage eingestellt ist.

9.1.3 Wecker ausschalten

Wahlen Sie im Menu des entsprechenden Weckers Wecker > Aus.

9.2 Sleep Funktion

Halten Sie die Taste MENU gedrückt und wahlen Sie anschlieBend den Menupunkt Sleeptimer.
Mit den Tasten < oder > und SELECT können Sie in Schritten von Aus, 15, 30, 45, 60, 90 Minuten den Zeitraum einstellen, nach dem sich das Gerät von jeder Betriebsart in Standby schaltet.

In der Statusleiste des Displays erscheint ein Uhr-Symbol mit der noch zur Verfügung stehenden Zeit, bis sich das DigitRadio in Standby schaltet.

10 Systemeinstellungen

10.1 Zeiteinstellungen

In thisem Menu konnen Sie die Uhrzeit und das Datum einstellen.

Vor der Benutzung der Weckfunktion mussen Sie die Uhrzeit, falls diese nicht automatisch eingelesen wurde, manuell einstellen. Überprüfen Sie dazu nach der Inbetriebnahme und der erstmaligen Nutzung des Radios die Uhrzeit und stellen Sie diese ggf. neu ein. Nach einem Netzausfall mussen Sie die Uhrzeit ggf. erneut einstellen.

10.1.1 Zeit/Datumseinstellung

Halten Sie die Taste MENU gedrück und wahlen Sie anschliebend mit den Tasten < oder > und SELECT im Menu Systemeinstellungen den Punkt Uhrzeit.
Wahlen Sie Zeit-/Datumseinstellung, um die Uhrzeit und das Datum manuell, mit den Tasten < oder > und SELECT, einzustellen.

10.1.2 Aktualisierungseinstellungen

Wahlen Sie Aktualisierungseinstellungen, um festzulegen, ob die Uhrzeitaktualisierung automatisch über DAB oder FM (UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten.

Wahlen Sie hierzu:

Aktualisieren von allen Quellen (Aktualisierung von DAB und FM)

Aktualisieren von Digitalradio (DAB)

Aktualisieren von FM

Keine Aktualisierung (manuell eingeben)

10.1.3 Format einstellen

Unter der Option Format einstellen konnen Sie das 12 oder 24 Stunden Format aktivieren. Bestätigten Sie die Auswahl mit der Taste SELECT

10.1.4 Datumformat einstellen

Unter der Option Datumformat einstellen konnen Sie das TT-MM-JJJJ (Tag, Monat, Jahr) oder MM-TT-JJJJ (Monat, Tag, Jahr) Format festlegen. Bestätigen Sie die Auswahl mit der Taste SELECT.

10.2 Beleuchtung

Sie konnen die Displayhelligkeit sowohl für den Betrieb als auch für Standby einstellen.

Halten Sie die Taste MENU gedrück und wahlen Sie anschließend mit den Tasten < oder > und SELECT im Menu Systemeinstellungen den Punkt Beleuchtung.
Wahlen Sie Betrieb oder Standby, um die Einstellung für den Betriebsmodus oder den Standby-Modus vorzunehmen.
Sie können nun die Helligkeit für Betrieb oder Standby in drei Schritten von Hoch, Mittel bis Niedrig einstellen. Speichern Sie die Einstellung mit SELECT.

10.3 Sprache

Halten Sie die Taste MENU gedrück und wahlen Sie anschliebend mit den Tasten < oder > und SELECT im Menu Systemeinstellungen den Punkt Sprache.
Es stehen die Sprachen Deutsch, Italienisch, Englisch, Niederlandisch und Franzosisch zur Verfugung.
Speichern Sie die Auswahl mit SELECT.

10.4 Werkseinstellung

Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen konnen Sie in thisem Fall alle gespeicherten Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten.

Halten Sie die Taste MENU gedrück und wahlen Sie anschliebend mit den Tasten < oder > und SELECT im Menu Systemeinstellungen den Punkt Werkseinstellungen.
Bestätigen Sie die Abfrage, indem Sie > Ja wahlen und drücken Sie SELECT.

Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht.

10.5 Software Version

Halten Sie die Taste MENU gedrückt und wahlen Sie anschließend mit den Tasten < oder > und SELECT im Menu Systemeinstellungen den Punkt Software Version.

Nun wird die Softwareversion des Gerätes angezeigt, diese kann bei Problemen mit dem Gerät hilfreich sein. Halten Sie diese bereits falls Sie sich an die technische Hotline wenden.

11 Reinigen

i Um die Gefahr eines elektrischen Schlags zu vermeiden, durren Sie das Gerät nicht mit einem nassen Tuch oder unter flieBendem Wasser reinigen. Netzstecker vor Reinigungziehen!
i Sie durren keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.
Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder saurehaltige Lösungsmittel (Salmiak), Scheuerpulver.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Keine Lösungsmittel, Spiritus, Verdünncungen usw. verwenden; sie konnten die Oberfläche des Gerätes beschädigten.
Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.
i Mit dem Baumwolltuch sanft uber die Oberflache reiben, bis diese vollständig trocken ist.

12 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Symptom Mögliche Ursache/Abhilfe
Gerät{lösst sich nicht einschalten. Das	Gerät wird nicht mit Strom versorgt. Schließen Sie das Netzteil richtig an die Steckdose und am Gerät an. Legen Sie neue Batterien ein.
Es ist kein Ton zu horen. Erhöhen Sie die Lautstärke.
Das Display schaltet sich nicht ein. Gerät mit Ein/Standby ausschalten, wieder einschalten.
Empfang über DAB/FM ist schlecht. Ziehen Sie die Antenne ganz aus. Ändern Sie die Position der Antenne oder des DigitRadio.
Gerät{lösst sich nicht bedieren. Trennen Sie das Gerät für eine Minute von der Stromversorgung.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit der technischen Hotline auf (Info's hierzu auf Seite 193).

13 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungefährte Werte.

Empfangswege DAB/DAB+, FM
Stromversorgung AC Input: 100-240V, 50-60Hz	DC Output: 6V, 500mA
Frequenzen UKW: 87,5-108MHz	DAB/DAB+: 174 - 240MHz
Stromverbrauch im Betrieb 3W (Max)	im Standby unter 1W
Audio Ausgangsleistung 1W rms
Abmessungen 205mm x 115mm x 46mm

Entsorgungshinweise:

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ohnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei ihrem Handler oder über ihreCOMMUNALE Entsorgungseinrichtung.

Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.

Entsorgung des Gerätes

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Mänglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des Gerätes soll die Batterie entfern't werden.

i Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

! Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Lebensgefahr! Bei ausgedienten Geräten Netzsteckerziehen. Netzkabel durchtrennen und mit dem Stecker entfern.

m000/5015
