Produkttyp	Druckluft-Zubehörset für Kompressor
Marke	Silverline
Modell	633548
Kit-Inhalt	Farbspritzpistole, Entfettungs-/Grundierungspistole, Reifenfüller, Ausblaspistole, Spiralschlauch
Druckluftversorgung	Druckluft (über Kompressor)
Betriebsdruck	Farbspritzpistole: 3,5 bar; Entfettungspistole: 3,5 bar; Reifenfüller: 0-4 bar; Ausblaspistole: 2-6 bar
Maximaler Druck	8 bar
Luftverbrauch	Farbspritzpistole: 85-170 l/min; Entfettungspistole: 85-170 l/min; Reifenfüller: 170-255 l/min; Ausblaspistole: 85-170 l/min
Flüssigkeitsbehälterkapazität	Farbspritzpistole: 750 ml; Entfettungspistole: 900 ml
Durchflussrate	Farbspritzpistole: 110-200 ml/min
Düsendurchmesser	Farbspritzpistole: 1,5 mm; Entfettungspistole: 4,5 mm; Ausblaspistole: 2,0 mm
Hauptfunktion	Farbsprühen, Entfetten, Grundieren, Reifenfüllen, Ausblasen von Staub
Wartung und Reinigung	Sofort nach Gebrauch mit geeignetem Reinigungsmittel reinigen; bei Bedarf schmieren; gründlich ausspülen
Sicherheit	Schutzausrüstung tragen (Schutzbrille, Atemschutzmaske, Handschuhe, Gehörschutz); Bedienungsanleitung lesen; nicht auf Personen oder Tiere richten
Ersatzteile und Reparaturfähigkeit	Reparaturen durch qualifizierten Fachmann mit Original-Silverline-Teilen; Änderungen führen zum Garantieverlust
Garantie	3 Jahre nach Online-Registrierung innerhalb von 30 Tagen
Normen	Konform mit Richtlinie 2006/42/EG; EN 1953:1998+A1:2009; EN 792
Herstellungsland	China

Häufig gestellte Fragen - 633548 SILVERLINE

Welches Zubehör ist im Silverline 633548 Kit enthalten?

Das Kit enthält eine Farbspritzpistole, eine Entfettungs- und Grundierungspistole, einen Reifenfüller, eine Ausblaspistole und einen Spiralschlauch.

Was ist der maximale Betriebsdruck dieser Zubehörteile?

Der maximale Druck beträgt 8 bar. Diesen Druck nicht überschreiten.

Wie verwende ich den Reifenfüller?

Schließen Sie den Reifenfüller an die Druckluftleitung und an das Reifenventil an. Drücken Sie den Abzug, um aufzupumpen. Lassen Sie los, um den Druck am Manometer zu überprüfen (Achtung: Während des Aufpumpens zeigt das Manometer den Systemdruck an, nicht den Reifendruck). Vermeiden Sie Überfüllung.

Wie reinige ich die Farbspritzpistole nach Gebrauch?

Entleeren Sie den restlichen Behälter, gießen Sie ein geeignetes Reinigungsmittel ein, schütteln Sie es, und sprühen Sie es auf ein Abfallstück, bis der Strahl klar wird. Reinigen Sie den Luftregler mit einer Bürste. Reinigen Sie die Luftdurchgänge nicht mit einem Metallgegenstand.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz (bei Lärm >80 dB), eine Atemschutzmaske, Handschuhe und einen geeigneten Arbeitsanzug.

Kann die Farbspritzpistole alle Arten von Farbe sprühen?

Sie eignet sich für vorgemischte und gefilterte Farben. Die Viskosität der Flüssigkeit beeinflusst die Verteilung. Befolgen Sie die Anweisungen des Farbherstellers.

Wie stelle ich den Farbfluss an der Pistole ein?

Verwenden Sie den Flüssigkeitsregler (9), um den maximalen Durchfluss einzustellen. Der Luftstrahlregler (10) verändert die Luftverteilung. Der Luftregler (11) ermöglicht die Änderung der Fächerrichtung.

Was tun bei ungleichmäßiger Farbverteilung?

Überprüfen Sie, ob das Luftloch des Behälters nicht verstopft ist, die Düse sauber und der Zusammenbau korrekt ist. Reinigen Sie die Pistole und schmieren Sie bei Bedarf die Düsennadel.

Wie erhalte ich die 3-Jahres-Garantie?

Registrieren Sie Ihr Produkt innerhalb von 30 Tagen nach dem Kauf unter www.silverlinetools.com mit Ihren persönlichen Daten und dem Kaufbeleg. Sie erhalten ein Garantiezertifikat als PDF.

Kann ich dieses Zubehör mit jedem Druckluftkompressor verwenden?

Ja, vorausgesetzt der Kompressor liefert ausreichende Luftmenge (max. Verbrauch 255 l/min) und einen einstellbaren Druck bis 8 bar. Verwenden Sie einen Luftfilter, um Feuchtigkeit zu entfernen.

BEDIENUNGSANLEITUNG 633548 SILVERLINE

Beschreibung der Symbole

Auf dem Leistungsschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen Augenschutz tragen

Atemschutz tragen Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Erfüllt die entsprechenden rechtlichen Vorschriften und Sicherheitsnormen

Technische Daten

	Spritz-pistole	Ent-fettungs-pistole	Reifen-füller	Druckluft-pistole	Druckluft-Spiral-schlauch
Arbeits-druck	3,5 bar(55 psi)	3,5 bar(55 psi)	0 – 4 bar(0 – 60 psi)	2 – 6 bar(30 – 90 psi)	8 bar(120 psi)Maximal-druck
Luftdurch-satz*	85 – 170l/min(3 – 6cfm)	85 – 170l/min(3 – 6cfm)	170 – 255l/min(6 – 9cfm)	85 – 170l/min(3 – 6cfm)	---
Flüssig-keits-kapazität	750 ml 900 ml --- --- ---
Flüssig-keits-verbrauch	110 –200 ml/min	--- --- ---	---
Düse 1,5 mm 4,5 mm ---		2,0 mm w

*cfm-Werte basieren auf gerundeten scfm-Werten
Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.
Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Mit Vorsicht verwenden. Sollten Sie sich unsicher sein, wie dieses Gerät sicher zu verwenden ist, benutzen Sie es nicht!

Betreiben Sie das Gerät nicht, bevor Sie nicht diese Bedienungsanleitung und alle Etiketten sorgfältig gelesen und verstanden haben. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen zusammen mit dem Gerät auf. Stellen Sie sicher, dass alle Personen, die dieses Gerät verwenden, die Anleitungen vollständig gelesen und verstanden haben. Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Mit Vorsicht verwenden. Sollten Sie sich unsicher sein, wie dieses Gerät sicher zu verwenden ist, benutzen Sie es nicht!

Allgemeine Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Werkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
• Halten Sie Kinder und andere Personen während der Benutzung des Werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Sicherheit von Personen

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Werkzeug. Benutzen Sie kein Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Werkzeuges kann zu ernsthaften Verletzungen führen.

- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Werkzeuges, verringert das Risiko von Verletzungen.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Werkzeug ausgeschaltet ist, wenn es nicht verwendet wird, und dass andere evtl. vorhandene Einschaltssperren aktiviert sind.

- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

- Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

WARNUNG: Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Berührungssinnes, zu Taubheitsgefühl, Kribbeln und zu einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie falls nötig die Exposition zu Vibrationen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges, und bestimmen Sie die zulässige Belastungsdauer und –häufigkeit. Die EU-Direktive 2002/44/EG enthält Informationen über zulässige Vibrationsbelastung am Arbeitsplatz und kann auch auf Heimarbeiten angewandt werden. Beenden Sie die Benutzung eines Werkzeuges sofort, wenn Sie in irgendeiner Art und Weise Unbehagen aufgrund der Vibrationsbelastung fühlen.

WARNUNG: Tragen Sie in Bereichen wo der Lärmpegel 80 dB überschreitet unbedingt angemessenen Gehörschutz, und begrenzen Sie die Belastungsdauer wo nötig. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion, und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

Werkzeugbenutzung und -pflege

• Pflegen Sie Werkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Werkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Werkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Verwenden Sie Werkzeugzubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

- Lassen Sie Ihr Werkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Werkzeuges erhalten bleibt.

Sicherheitshinweise für Druckluftwerkzeuge

Gefährliche Arbeitsumgebung

- Achten Sie immer darauf, dass ausreichend freier Raum um den Arbeitsbereich verfügbar ist. Verwenden Sie Spritzwerkzeuge nur in gut belüfteten Bereichen oder speziellen Spritzkabinen. Beachten Sie, dass Luftschläuche eine Stolpergefahr darstellen können. Legen Sie Schläuche stets so, dass die Gefahr möglichst gering gehalten wird.

Augen schützen

• Tragen Sie immer eine Schutzbrille.

Gehör schützen

• Tragen Sie immer einen Gehörschutz.

Schutz vor Vibrationen

- Tragbare Druckluftwerkzeuge können Schwingungskräfte erzeugen und sollten nie über längere Zeiträume ohne Pausen verwendet werden. Vibrationen können gesundheitsschädigend sein. Handschuhe können zu einer guten Durchblutung der Finger beitragen.

Schutzkleidung

• Tragen Sie stets geeignete Schutzausrüstung einschließlich, aber nicht beschränkt auf Arbeitsschutzanzüge, Handschuhe, Gesichtsmasken usw.
• Es liegt in der Verantwortung des Benutzers, dafür zu sorgen, dass allen in der Nähe des Arbeitsbereichs befindlichen Personen ebenfalls angemessene Schutzausrüstung zur Verfügung steht.

Den richtigen Luftschlauch verwenden

• Verwenden Sie zwischen Werkzeug und Wand- bzw. Kompressorkupplung immer leichte Schläuche.
  • Die meisten Druckluftwerkzeuge sollten mit einem Spiralschlauch verwendet werden; für Spritzpistolen muss jedoch ein glatter Schlauch verwendet werden.
• Beim Sprühen ausschließlich saubere, gefilterte Druckluft verwenden.

Ausschalten nicht vergessen

• Stellen Sie stets sicher, dass der Betrieb des Druckluftwerkzeugs vollständig eingestellt wurde, bevor Sie es ablegen.
• Trennen Sie Druckluftwerkzeuge stets von der Druckluftquelle, bevor Sie Wartungsarbeiten daran durchführen oder Klingen, Teller und andere Aufsätze austauschen.
• Stellen Sie stets sicher, dass das Druckluftwerkzeug ausgeschaltet ist, bevor Sie es an die Druckluftquelle anschließen. Beachten Sie, dass Druckluftwerkzeuge nach dem Gebrauch noch Restdruck enthalten können. Lassen Sie nach dem Abstellen der Druckluftquelle stets den Luftdruck aus dem Gerät ab.

Gerät nicht unsachgemäß verwenden

• Überlasten Sie das Gerät nicht. Der Betrieb bei optimaler Drehzahl verlängert die Lebensdauer des Werkzeugs und steigert die Effizienz.
• Erhöhen Sie den Luftdruck nicht über das empfohlene Maß hinaus. Übermäßiger Druck führt zum Verschleiß der beweglichen Teile und kann zum Ausfall des Geräts führen. Zudem kann das Werkzeuggehäuse dadurch reißen.
• Versuchen Sie nicht, Druckluftwerkzeuge zu modifizieren. Modifikationsversuche führen zum Erlöschen der Garantie und können schwerwiegende Verletzungen des Bedieners oder umstehender Personen verursachen.

Verwendung von Spritzpistolen

• Richten Sie Spritzpistolen weder auf Menschen noch auf Tiere.
• Halten Sie sich beim Sprühen von Hitzequellen und offenen Flammen fern.

Produktübersicht

1	Reifenfüller
2	Druckluftpistole
3	Entfettungspistole (Flüssigkeits-Sprühpistole)
4	Druckluft-Spiralschlauch
5	Soritzpistole
6	Auslöser
7	Düse
8	Behälter
9	Durchflussmengen-Regler
10	Regler für Sprühmustereinstellung
11	Düsenhaltering

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Bedienungsanleitung

HINWEIS: Vergewissern Sie sich vor Beginn der Arbeit, dass alle Verbindungen gesichert sind, und dass der Betriebsdruck den zulässigen Arbeitsdruck des jeweiligen Werkzeuges nicht überschreitet.

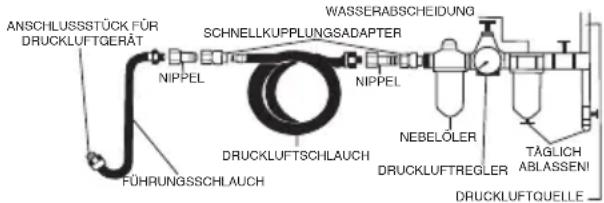

Nachfolgende Abbildung zeigt die empfohlene Druckluftinstallation mit

Wartungseinheit zur Entfernung von Feuchtigkeit aus der Druckluftversorgung. Die Verwendung eines Anschluss-Schlauchstückes („Leader Hose“) aus Gummi wird empfohlen, wenn bei der Verwendung eines der Werkzeuge Vibrationen auftreten.

ANSCHLUSSSTÜCK FÜR DRUCKLUFTGERÄT NIPPEL SCHNELLKUPPLUNGSADAPTER WASSERABScheidUNG NIPPEL FÜHRUNGSSCHLAUCH DRUCKLUFTSCHLAUCH NEBELOLER DRUCKLUFTREGLER DRUCKLUFTQUELLE TAGLICH ABLASSENI

Falls die Schnellkupplungen nicht an den Werkzeugen vorinstalliert sind, müssen diese in die Handgriffe der jeweiligen Werkzeuge eingeschraubt werden. Die Gewinde der Schnellkupplungen sind mit PTFE-Band einzudichten.

Druckluftpistole

- Verbinden Sie die Druckluftpistole (2) mit der Luftversorgung und drücken Sie zur Verwendung den Auslöser. Dieses Werkzeug ist nützlich zur Entfernung von Spänen oder Staub von Werkbänken, aus schwer zugänglichen Bereichen, usw.

Reifenfüller

1. Verbinden Sie den Reifenfüller (1) mit der Luftversorgung und dem Ventil des aufzupumpenden Reifens.
2. Drücken Sie den Auslöser um Luft in den Reifen zu pumpen. Achten Sie darauf den Reifen nicht zu überfüllen, da das Gerät einen hohen Luftstrom liefert.
3. Lassen Sie den Auslöser los, um den aktuellen Reifendruck auf dem Manometer ablesen zu können. Unterbrechen Sie den Füllvorgang in regelmäßigen Abständen, um diese Überprüfung durchzuführen.

Hinweis: Während des Füllens, d.h. bei gedrücktem Auslöser, zeigt das Manometer den Betriebsdruck in der Luftversorgung des Gerätes an und NICHT den Reifendruck!

Entfettungspistole (Flüssigkeits-Sprühpistole)

HINWEIS: Entfernen Sie die Entfettungspistole (3) stets von der Druckluftversorgung bevor Sie den Behälter (8) befüllen!

1. Schrauben Sie den Behälter (8) von der Handgriffeinheit ab.
2. Befüllen Sie den Behälter mit der zu verwendenden Flüssigkeit (das Gerät kann mit einer Vielzahl unterschiedlicher Entfettungs- u. Konservierungsmittel, sowie Schmierstoffen verwendet werden).
3. Befestigen Sie den Behälter ordnungsgemäß an der Handgriffeinheit.
4. Drücken Sie zur Benutzung der Entfettungspistole den Auslöser.

- Das Sprühmuster kann über die Düse (7) eingestellt werden. Lösen Sie dazu zunächst die Kontermutter auf dem Düsengewinde. Stellen Sie anschließend das gewünschte Sprühverhalten ein und fixieren Sie die Einstellung danach durch festziehen der Kontermutter. Bedenken Sie, dass die Viskosität der zu sprühenden Flüssigkeit das Sprühmuster beeinflussen wird.

- Das korrekte Anpassen von Düse und Luftdruck ermöglicht die Einstellung des für das jeweilige Sprühmedium optimalen Sprühmusters.

Spritzpistole

Befüllen

1. Entfernen Sie die Spritzpistole (5) stets von der Druckluftversorgung bevor Sie den Behälter befüllen!
2. Verwendete Lacke sollte stets nach Angaben des Lackherstellers vorbereitet und zur Verwendung mit Spritzpistolen verdünnt werden.
3. Entfernen Sie den Behälter (8) indem Sie den Deckel abschrauben. Er kann anschließend befüllt werden.
4. Bringen Sie den Behälter wieder fest an.

Vorbereiten

1. Verbinden Sie die Spritzpistole mit der Luftversorgung. Es ist wichtig, dass die Pistole mit sauberer gefilterter Druckluft versorgt wird. Falls in Ihrer Druckluftversorgung ein Öler integriert ist, schalten Sie diesen aus und stellen Sie sicher, dass Feuchtigkeit trotzdem durch Filtration entfernt wird. Jegliches in der Druckluft verbleibende Öl wird den Lack kontaminieren!

2. Lösen Sie den Düsenhaltering (11) etwas, um in der Lage zu sein die Düse (7) zu drehen und damit die grobe Richtung des Sprühmusters einzustellen. Ziehen Sie den Düsenhaltering nach erfolgter Einstellung wieder handfest an.

3. Um die Form des Sprühmusters einzustellen, muss der Sprühmustereinstellungs-Regler (10) verstellt werden.

4. Über den Durchflussmengen-Regler (9) kann die Durchflussrate an Lack

angepasst werden. Dieser Regler limitiert den Verfahrweg des Auslösers und bestimmt dadurch die maximale Durchflussmenge.

Lackieren

• Bereiten Sie sich auf das Lackieren vor indem Sie sicherstellen, dass Sie die erforderliche persönliche Schutzausrüstung tragen, sowie dass nicht zu lackierende Bereiche abgeklebt worden sind.
• Machen Sie die Spritzpistole betriebsbereit indem Sie zunächst vom zu lackierenden Objekt entfernt sprühen bis ein konstantes Sprühmuster erreicht wurde.
• Die Einhaltung des korrekten Abstandes von Spritzpistole zum Werkstück, sowie das Aufrechterhalten einer gleichmäßigen Arbeitsgeschwindigkeit sind für ein hochwertiges Lackierungsergebnis sehr wichtig.
• Je nach zu bearbeitender Oberfläche kann es notwendig sein schon vor der Werkstückkante mit dem Sprühen zu beginnen um eine gleichmäßige Oberfläche zu erzeugen.
• Tragen Sie keinesfalls zu viel Lack auf, da es sonst zu Nasenbildung kommt.
• Lassen Sie Lackschichten vor dem Auftragen weiterer Schichten stets antrocknen.
• Reinigen Sie die Spritzpistole unmittelbar nach der Benutzung, und sorgen Sie dafür, dass Lack niemals innerhalb des Gerätes antrocknet.

Reinigen

• Nehmen Sie den Behälter (8) ab, und entfernen Sie jeglichen verbleibenden Lack.
• Füllen Sie eine geeignete Reinigungsflüssigkeit in den Behälter, und bringen Sie diesen wieder an der Handgriffeinheit an.
• Schütteln Sie die Spritzpistole um Lack von der Innenseite des Behälters zu lösen.
• Verbinden Sie die Spritzpistole mit der Luftversorgung und stellen Sie einen hohen Durchfluss ein. Sprühen Sie auf Restmaterial bis das austretende Material klar wird. Wiederholen Sie den Reinigungsvorgang falls nötig.
• Entfernen Sie den Düsenhalterring, entnehmen Sie alle Düsenkomponenten und weichen Sie alle Teile in Reinigungslösung ein, um eine gründlichere Reinigung durchzuführen.
• Entfernen Sie verbleibende Lackreste mit einer kleinen starren Bürste. Verwenden Sie zur Reinigung von Luftwegen niemals Metallobjekte.
• Schrauben Sie den Durchflussmengen-Regler (9) aus der Handgriffeinheit heraus, und entnehmen Sie die Nadel und Feder. Reinigen Sie diese, und überprüfen Sie vor dem Zusammenbau, dass die Nadel weder verbogen noch anderweitig beschädigt ist.
• Nach gründlicher Reinigung und Trocknung sollte die Spritzpistole wieder komplett montiert und zusammengebaut an einem trockenen Ort gelagert werden.
• Es kann nötig sein die Nadel mit einem geeigneten Schmiermittel zu behandeln. Sprühen Sie danach jedoch ein geeignetes Reinigungsmittel durch die Spritzpistole, um jegliche Verunreinigung von lackführenden Komponenten zu entfernen und eine Kontaminierung des Lackes zu verhindern.

Fehlerbehebung

Hinweis: Überprüfen Sie das Druckluftsystem auf Leckagen bevor Sie an anderer Stelle nach Fehlern suchen.

Symptom Mögliche Ursache Lösung

Lack-Sprühvolumen sehr gering	Luftdruck zu gering Erhöhen	Sie den Luftdruck
Lack-Sprühvolumen zu hoch	Luftdruck zu hoch Verringern	Sie den Luftdruck
Ungleichmäßiger Lackaustritt beim Sprühen	Druckausgleichsöffnung des Behälters (8) blockiert, Düse verstopft oder Werkzeug falsch montiert	Reigen Sie die Druckausgleichsöffnung auf der Oberseite des Behälterdeckels, reinigen Sie die Spritzpistole und setzen Sie diese vorschriftsmäßig zusammen. Ein Schmieren der Nadel könnte ebenfalls notwendig sein.

Silverline-Tools-Garantie

Dieses Silverline-Produkt wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie dieses Produkt unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

• Ihre persönlichen Angaben
  • Produktdetails und Kaufinformationen

Sobald dieses Produkt registriert worden ist, wird Ihre

Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE IHREN KAUFBELEG AUF

Falls dieses Produkt innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird ersetzt oder der Kaufpreis zurückerstattet.

Falls dieses Produkt nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden. Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen. Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Produkte müssen sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme ungeeigneter oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Produkts führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Produkts unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Produkts, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Produkts innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Messern, Sandpapier, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Produkts entstanden sind.

Verwendung des Produkts für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Produkts.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisieren Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

EG-Konformitätserklärung

Name des Unterzeichners: Mr Darrell Morris

Bevollmächtigt durch: Silverline Tools

Erklärt hiermit, dass das Produkt:

Beschreibung: Druckluftwerkzeug u. Kompressor-Zubehör, 5-tlg. Satz

Artikelnummer: 633548

Mit den folgenden Richtlinien übereinstimmt:

• Maschinenrichtlinie 2006/42/EG

• EN 1953:1998+A1:2009

EN 792

Techn. Unterlagen bei: Silverline Tools

Benannte Stelle: Intertek Testing Services

Ort: Shanghai, China

Datum: 27.11.2012

Unterzeichnet von:

Dum Mung

Geschäftsführender Direktor

Name und Anschrift des Herstellers oder seines Bevollmächtigten:

Silverline Tools, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ,

Großbritannien

Artikelnummer: 633548

*Registrieren Sie sich innerhalb von 30 Tagen online. Es gelten die allgemeinen Geschäftsbedingungen

3 años de garantia
