| Produkttyp | HiFi-System (aktiver tragbarer Lautsprecher) |
| Marke | HK Audio |
| Modell | POLAR 8 |
| Gesamtsystemhöhe | 202,9 cm |
| Gesamtgewicht | 18,5 kg |
| Stromversorgung | 100-240 V AC, 50-60 Hz, auto-sensing |
| Stromverbrauch (EN 62368-1) | 0,8 A / 100-120 V |
| Verstärkerleistung (RMS / Spitze) | 300 W RMS / 1200 W Spitze, Klasse D bi-verstärkt |
| Frequenzgang | 50 Hz - 20 kHz (+/- 10 dB) |
| Max. Schalldruckpegel Spitze | 126 dB (Halbraum) |
| Übergangsfrequenz | 220 Hz, 24 dB/Oktave |
| Bluetooth | Version 5.0, Audio-Streaming, TWS (True Wireless Stereo) |
| Eingänge | 2 symmetrische XLR/Klinken-Kombibuchsen (Kanäle 1-2), 2 RCA (Kanal 3) |
| Ausgänge | Mix Out symmetrisch XLR (vor Master), TWS Link Bluetooth |
| Entzerrung | Höhen (-6 bis +6 dB), Sub-Pegel (-12 bis +6 dB) |
| Gehäusematerial | PP/ABS, 2K-schwarzer Lack |
| Gitter | Metallgitter mit schwarzem Akustikschaum |
| Schutzfunktionen | Limiter, Unterspannungs-, Überhitzungs- und Überstromschutz |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen; Gehäuse nicht öffnen |
| Sicherheit | Entspricht IEC 62368-1; nicht Feuchtigkeit oder Regen aussetzen |
| Garantie | Online-Registrierung innerhalb von 30 Tagen nach Kauf |
Häufig gestellte Fragen - POLAR 8 HK AUDIO
Benutzerfragen zu POLAR 8 HK AUDIO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hifi-system kostenlos im PDF-Format! Finden Sie Ihr Handbuch POLAR 8 - HK AUDIO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. POLAR 8 von der Marke HK AUDIO.
BEDIENUNGSANLEITUNG POLAR 8 HK AUDIO

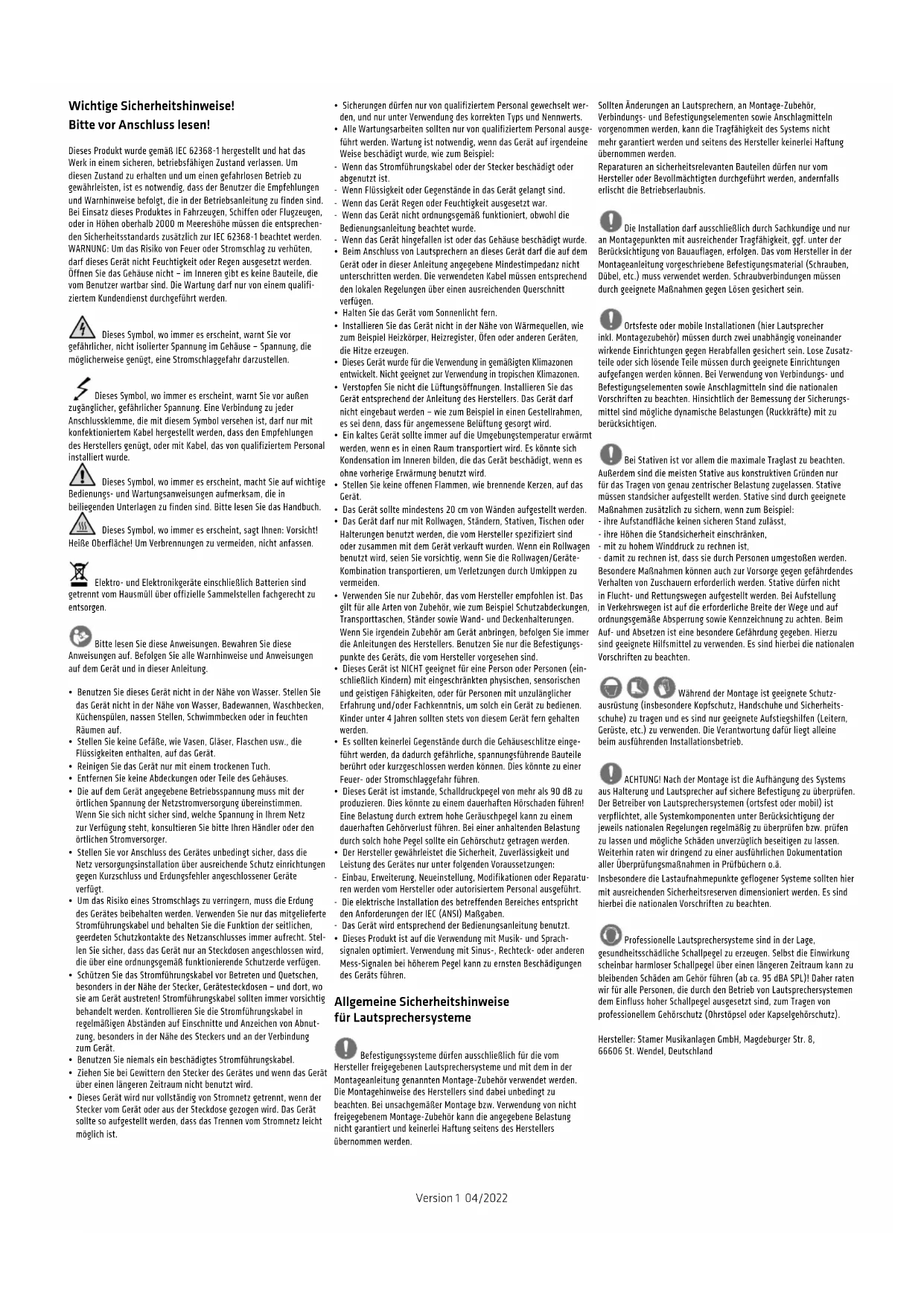

Wichtige Sicherheitschinweise! Bitte vor Anschluss lesen!
Dieses Produkt wurde gemäß IEC 62368-1 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Bei Einsatz diese Produktes in Fahrzeugen, Schiffen oder Flugzeugen, oder in Hohen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 62368-1 beachtet werden. WARNING: Um das Risiko von Feuer oder Stromschlag zu verhufen, darauf desses Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Offen sie das Gehäuse nicht - im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartung dar nur von einem qualifiziertem Kundendienst durchgefuhrt werden.
4 Dieses Symbol, wo immer es erscheidt, warnt Si vor gefährlicher, nicht isolierter Spannung im Gehäuse - Spannung, die möglicherweise genug, eine Stromschlaggefahr darzstellen.
Dieses Symbol, wo immer es erscheidt, warnt Sie vor auBen zuganglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschlussklemme, die mit thisem Symbol versehen ist, darf nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herststellers genugt, oder mit Kabel, das von qualifiziertem Personal installmentwurde.
! Dieses Symbol, wo immer es erscheint, macht Sie auf wichtige Bedienungs- und Wartungsanweisungen aufmerksam, die in beiliegenden Unterlagen zu finden sind.itte lessen Sie das Handbuch.
Dieses Symbol, wo immer es erscheidt, sagt ihren: Vorsicht! Heihe Oberfläche! Um Verbrennungen zu vermeiden, nicht anfassen.
Elektro- und Elektronikgeräte einschließlich Batterien sind getrennt vom Hausmull über offizielle Sammelstellen fachgerecht zu entsorgen.
Bitte lessen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerat und in dieser Anleitung.
Benutzen Sie这点es Gerat nicht in der Näre von Wasser. Stellen Sie das Gerat nicht in der Näre von Wasser, Badewannen, Waschbecken, Kühenspulien, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
- Stellen Sie keine Gefäße, wie Vasen, Glaser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch.
- Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
- Die auf dem Gerat angegebene Betriebsspannung muss mit der ortlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihrnetz zur Vergebung staat, konsultieren Sieitte ihren Handlder oder den ortlichen Stromversorger.
- Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsinstrument über ausreichende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
- Um das Risiko eines Stromschlags zu verringn, muss die Erdung des Gerätes beibehalten werden. Verwenden Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschlusses immer aufrecht. Stellen Sie safer, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß Funktionierende Schutzderivate verfügen.
- Schützen Sie das Stromführungskabel vor Betreten und Quetschen, besonder in der Höhe der Stecker, Gerateteckdosen - und drot, wo sie am Geräut austreten! Stromführungskabel sollen intern vorsichtig behendelt werden. Kontrollierten Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnittte und Anzeichen von Abnutzung, besonder in der Höhe des Steckers und an der Verbindung zum Gerät.
Benutzen Sie nimals ein beschädigtes Stromführungskabel.
- Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
- Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz keinlich möglich ist.
- Sicherungen)durfen nur von qualifiziertem Personal gewechselt werden, und nur unter Verwendung des korrekten Typs und Nennwerts.
- Alle Wartungsarbeiten sollen nur von qualifiziertem Personal ausge-fuhrt werden. Wartung ist notwendig, wenn das Gerät auf irgendine Weise beschädigt wurde, wie zum Beispiel:
- Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutz ist.
- Wenn Flüssigkeit oder Gegenstände in das Gerat gelangt sind.
- Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.
- Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl die Bedienungsanleitung beachtet wurde.
- Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
- Beim Anschluss von Lautspruchern an这点 Gerat dar die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterscribten werden. Die verwendeten Kabel müssen entsprichenden Lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
- Halten Sie das Gerät vom Sonnenlicht fern.
- Installierten Sie das Gerat nicht in der Höhe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
- Dieses Gerät wurde für die Verwendung in gemäßigen Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.
- Verstopfen Sie nicht die Lufungsaffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerätarf nicht eingebaut werden – wie zum Beispiel in einen Gestellrahmen, es sei dann, dass für angemessene Beluftung gesetzt wird.
- Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwartet werden, wenn es in einen Raum transportiert wird. Es können sich Kondensation im Inneren bilden, die das Gerät beschadigt, wenn es ohne vorherige Erwärung benutzt wird.
- Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
- Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden.
- Das Gerätarf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauft wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkappen zu vermeiden.
- Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendeln Zubehör am Gerät anbringen, befolgen Sie immer die Anleitungen des Herstellern. Benutzten Sie nur die Befestigungspunkte des Geräts, die vom Hersteller vorgesehen sind.
- Dieses Gerat ist NICHT geeignet für eine Person oder Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedieten. Kinder unter 4 Jahren sollen den stets von dieser Gemät gerf tern gehalten werden.
- Es sollen den keinerlei Gegenstände durch die Gehauseschlitze eingeführt werden, da dadurch gefährliche, spannungsfährende Bauteile berührt oder kurzgeschlossen werden konnen. Dies konnte zu einer Feuer-oder Stromschlaggefahr führen.
- Dieses Gerat ist imstande, Schalldruckpegel von mehr als 90 dB zu produzieren. Dies konnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Gerauschpegel kann zu einem dauerhaften Gehorverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel solle ein Gehorschutz getragen werden.
- Der Hersteller gewährleistet die Sicherheit, Zuverlösigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen:
- Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführ.
- Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
- Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
- Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechtek- oder anderen Mess-Signalen bei higherem Pegel kann zu ernsten Beschädigungen des Gerats führen.
Allgemeine Sicherheitschinweise für Lautsprechersysteme
Befestigungssysteme * dürn ausschließlich für die vom Hersteller freiigegebenen Lautsprachersysteme und mit dem in der Montageanleitung genommen Montage-Zubehör verwendet werden. Die Montagehinweise des Herstellers sind bzw. unbedingt zu beachten. Bei unsachgemäßer Montage bzw. Verwendung von nicht freiigegebenem Montage-Zubehör kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.
Sollten Änderungen an Laufsprechen, an Montage-Zubehor, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.
Reparaturen an Sicherheitsrelevanten Bauteilen darüber nur vom Hersteller oder Bevollmächtigten durchgefuhrt werden, andernfalls erlischt die Betriebserlaubnis.
Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschriebene Befestigungsmaterial (Schauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lösen geschichert sein.
Ortsfeste oder mobile Installationen (hier Lautsprecher inkl. Montagezubehor) müssen durch zwei unabhängig voneinander wreakende Einrichtungen gegen Herabflotten geschichert sein. Lose Zusätzele oder sich lösende Teile müssen durch geeignete Einrichtungen aufgefangen werden konnen. Bei Verwendung von Verbindungs- und Befestigungselementen sowie Anschlagmitteln sind die nationalen Vorschriften zu beachten. Hinsichtlich der Bemessung der Sicherungsmittel sind möglich dynamische Belastungen (Ruckräfte) mit zu berücksichtigten.
Bei Stativen ist vor allem die maximale Traglast zu beachten. AuRderem sind die meisten Stative aus konstruktiven Grunden nur fur das Tragen von genau zentrischer Belastung zugelassen. Stative müssen standlicher aufgestellt werden. Stative sind durch geeignete Maßnahmen zusätzlich zu sichern, wenn zum Beispiel:
-
ihre Aufstandfläche keinen sicheren Stand zulässst,
-
ihre Hohen die Standsicherheit einschränken, mit zu hohem Winddruck zu rechnen ist.
-
damit zu rechnen ist, dass sie durch Personen umgestoBen werden. Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäß Absprüngung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalen Vorschriften zu beachten.
nd der Montage ist geeignete Schutz-
ausrüstung (insbesondere Kopfschutz, Handschuhe und Sicherheits- schuhe) zu tragen und es sind nur geeignete Aufstieghilfen (Leitern, Gerüste, etc.) zu verwenden. Die Verantwortung davon liegt alleine beim aufhufennden Installationsbetrieb.
ACHTUNG! Nach der Montage ist die Aufhängung des Systems Alterung und Lautsprecher auf sichere Befestigung zu überprüften. Betrüber von Lautsprechersystemen (artsfest oder mobil) istCIDtet, alle Systemkomponenten unter Berücksichtigung der als nationalen Regelungen regelmäßig zu überprüften bzw. prufenesen und möglich Schaden unverzüglich beseitigen zu lassen. Errin raten wir dringend zu einer ausfuhrlichen Dokumentation überprüfungsmaßnahmen in Prüfbüchern o.a.
Insbesondere die Lastaufnahmepunkte geflogener Systeme sollenen hier mit ausrechten Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalevorschriften zu beachten.
Professionelle Lautsprechersysteme sind in der Lage,
gesundheitsschädliche Schallpegel zu erzeugen. Selfbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren Zeitraum kann zu bleibenden Schaden am Gehor führen (ab ca. 95 dBA SPL)! Haeder raten wir für alle Personen, die durch den Betrieb von Lautsprechersystemen dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehorschutz (Ohrstöpel oder Kapselgehorschutz).
Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland
POLAR 8
Willkommen in der HK Audio Familie!
Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.
Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsan
lagen gesammelt haben - bei diesen Produkt wird es trotzdem einzel Dinge geben, die neu für Sie sind. Legen Sie deshalb dieser Bedienungsanleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.
Wir wünschen Ihnen allzeit besten Sound!
Ihr HK Audio Team
Hinweis: Die Funktionalität these Produkte kann durch starke
elettromagnetische Felder oder elektrostatice Entladungen gestört werden. In thisem Fall kann durch Ausschalten und erneutes Einschlten die Funktionalität wiederhergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfern wirden.
Garantie
Nutzen Sie die komfortable Online-Registrarung über www.hkaudio.com.
http://warranty.hkaudio.com
Die Registriierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.
HK Audio
Technischer Service
Postfach 1509
66595 St. Wendel, Deutschland
Fax: +49 6851 905 100
1 Allgemeines
1.1 Lieferumfang
Bitte überprüfen Sie den Lieferumfang des Systems beim Auspacken auf Vollständigkeit. Das POLAR & System besteht aus einem Subwoofer, einer Mid/High-Unit (Säulen-Topteil) und einem Spacer (Distanelemente ohne Laufsprecher). Im Karton sind außer dem eine gopolsterte Schutzhülle für den Subwoofer, eine Tragetasche für die beiden Säulenelemente und das Netzkabel enthalten.
1.2 Die Komponenten
Der Subwoofer
Der aktive System-Subwoofer beherbergt den Tieftonlautsprecher und die Systemelektronik somt Endstufen. Auf der Oberseite befinden sich der sig
nalfuhrende Stecksockel zum Anschluss der Säulenelemente sowie ein Tragegriff. Das Bedienpanel mit Regiern und Anschlüssen ist versenkt integriert, um die Bedienelemente vor Beschädigung zu schützen. Auf der Vorderseite unter befinden sich die Bassreflex-Öffnungen, auf der Rückseite Netzschalter und Netzbuchse.

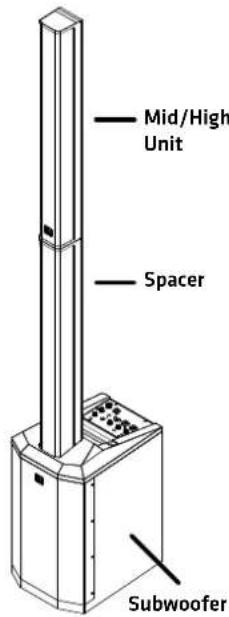

Die Saule
Die Saule besteht aus der Mid/High-Unit und dem Spacer... Der Spacer wird mittels der integrierten signalfuhrenden Steckverbindung in den Stecksockel des Subwooferers eingesteckt. Über das gleiche Stecksystem wird die Mid/High-Unit auf den Spacer gesteckt.
Mid/High-Unit und Spacer sind nicht nur mechanisch, sondern auch elektrisch verbunden, eine zusätzliche Verkabelung der Laufsprecher wird nicht benötigt.
1.3 Aufbau und Inbetriebnahme

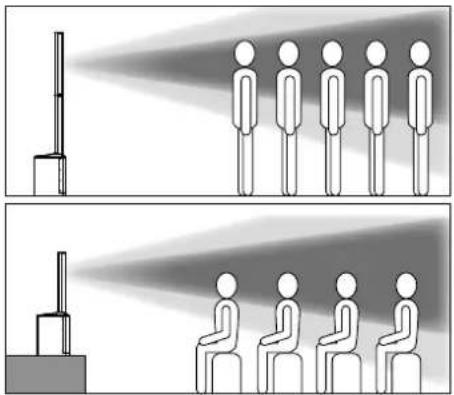

Montage des Systems
- Platzieren Sie den Subwoofer auf ebenem, stabilem Untergrund.
- Verbinden Sie, wie unter 1.2 beschreiben, den Spacer und die Mid/High-Unit mit dem Subwoofer.
- Achten Sie darauf, dass die Elemente fest miteinander verbunden sind.
- Stecken Sie das Netzkabel in die rückwartige Netzbuchse. Info: Das System kann auch ohne Spacer betrieben werden. (z.B. bei Positionierung auf einer Bühne oder auf einem Tisch). Die Beste Schallverteilung erreichen Sie, wenn sich die Mid/High-Unit ungebär auf Kopföhe befindet.
Achtung! Transportieren oder bewegen Sie POLAR 8 nicht im montierten Zustand. Das System konnte beschädigt werden oder Sach- und Personenschäden verursachen!
Stereo-Aufbau
Kommen zwei POLAR 8 als Stereosystem zum Einsatz, erhält die linke POLAR 8 das linke Mischpulsignal, die rechte POALR 8 das rechte. Beide Systeme sollen klanglich gleich eingestellt sein (Sub, Treble, Volume, Master).

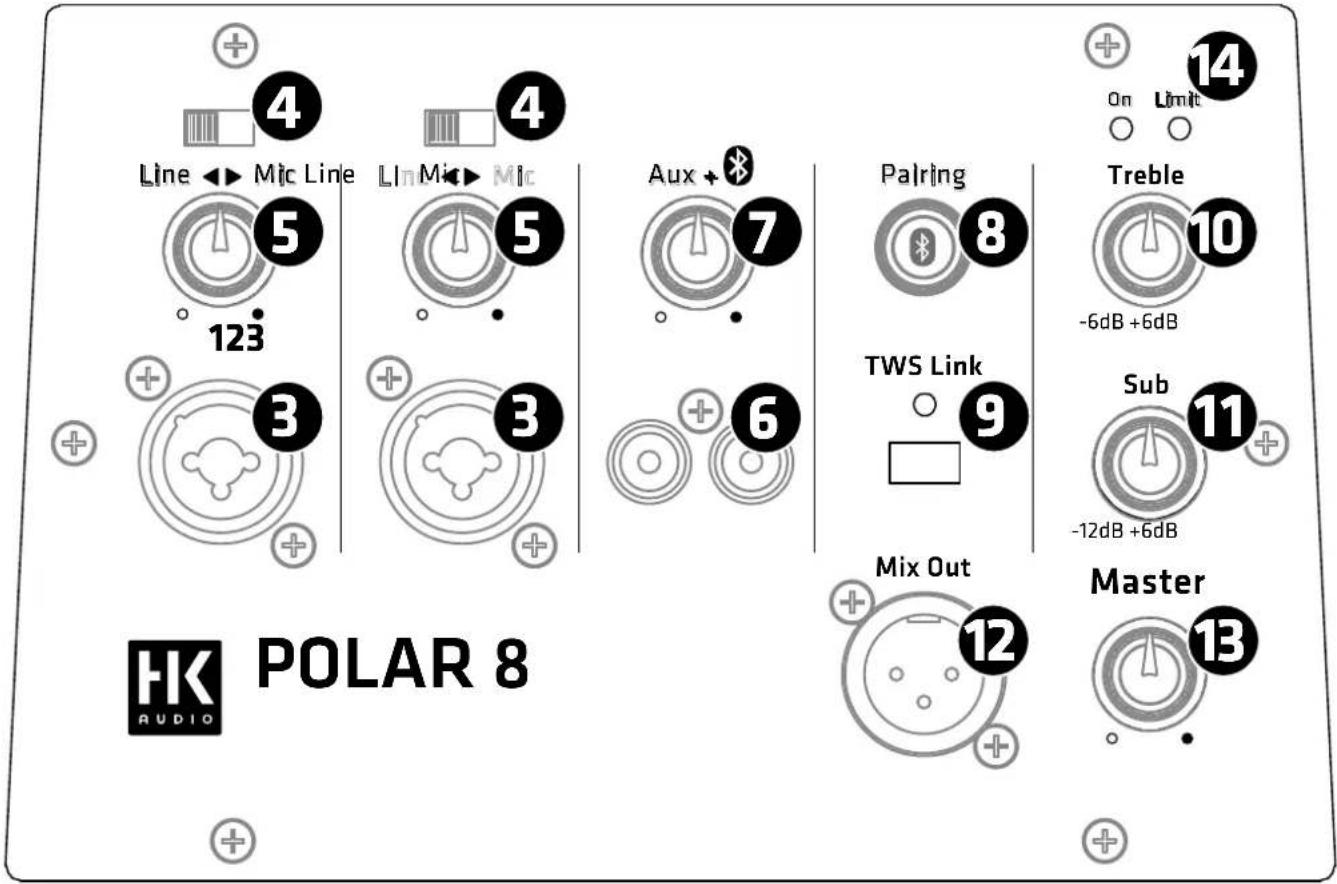

2 Anschlüsse und Bedienelemente

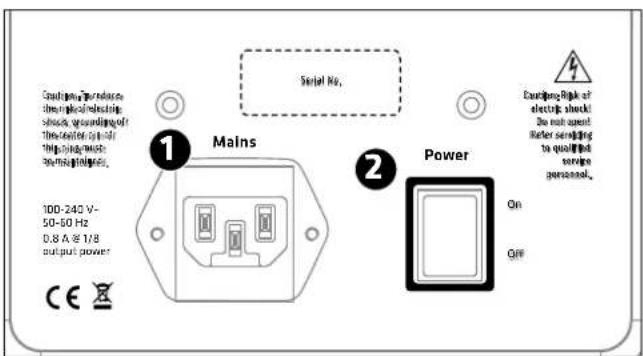

Rückseite
1 Mains
IEC-Netzbuchse zum Anschluss an die Spannungsvorsorgung.itte verwenden Sie das im Lieferumfang enthaltene Netzkabel.
Info: Das Netzteil ist ein automatisches Schaltnetzteil mit Weitbereichs -eingang und kann an Wechselspannungen von 100 V bis 240 V bei 50 oder 60 Hz betrieben werden.
2 Power
Netzschalter zum Ein- und Ausschalten der Spannungszufuhr.
Kanal 1 und Kanal 2 (Line/Mic)
Kanal 1 und 2 sind identisch ausgestattet und dieren dem Anschluss von Mikrofonen sowie Geräten mit Line-Ausgang wie z.B. Keyboard oder (DJ-) Mischpult.
3 Input
Symmetrisch bescheltete Combo-Eingangsbuchse XLR/Klinke. Der Anschluss ist per XLR-Stecker oder 6,35 mm-Klinkenstecker (symmetrisch oder unsymmetrisch bescheltet) möglich.
Info: Soweit möglich, ist einem symmetrischen Signal immer der Vorzug zu geben, da dies better vor potenziellen Störungen schützt.
4 Line/Mic
Wahlschafter zur Anpassung von Empfindlichkeit und Impedanz der Vorversteller.
Stellung „Line" ist für den Anschluss eines Gerätes mit Line-Pegel, wie Mischpult, Keyboard o.ä. vorgesehen. Stellung „Mic" ist für den Anschluss eines dynamischen Mikrofons vorgesehen.
Volume
Drehregler zur Einstellung der Signaustärke des Kanals.
In der Stellung „Linksanschlag" ist das Signal komplett abgedreht, in der Stellung „Rechtsanschlag" ist die maximale Lautstärke erreicht.
Kanal 3 (Aux +Bluetooth)
Kanal 3 dient dem Anschluss von Geräten wie CD-/MP3-Player oder Computer, sowie der Musikwiedergabe über Bluetooth Audio Streaming. Aux- und Bluetooth-Signal sind gleichzeitig nutzbar.
6 Input
Unsymmetrisch beschalteter Eingang (2x Chinch-Buchse) zum Anschluss von Hochpegel-Audioquellen wie CD-/MP3-Player, Smartphone, DJ-Mixer oder Computer.
Volume
Drehregler zur Einstellung der Signaullautstarke von Kanal 3. In der Stellung „Linksanschlag" ist das Signal komplett abgedreht, in der Stellung „Rechtsanschlag" ist die maximale Lautstarke erreicht. Info: Dieder Regler wirkt gemeinsam auf den Aux-Eingang sowie den Bluetooth-Eingang. So konnen beide Signalquellen gleichzeitig genutzt und gemeinsam in der Lautstarke geregt werden.
Achtung: Für eine optimale, rauchfreie Wiedergabe des Audio-Streams per Bluetooth sollen der ausgehende Signalpegel am Bluetooth-Zuspieler auf Maximum eingestellt sein. Die gewünschte Lautstärke sollen über den Volume-Regler von Kanal 3 geregelt werden, welche ein feinfühliges Justieren ohne Pegelsprünge möglicht.
8 Pairing
Drucktaster zum Herstellen einer Bluetooth-Verbindung zwischen POLAR 8 und einem Bluetooth-fahigen Gerät zwecks Wiedergabe von Music über Bluetooth Audio-Streaming.
Drücken Sie den Pairing-Taster, um einen Bluetooth-Verbindungsaufbau zu starten. POLAR 8 ist dann für die Dauer von 120 Sekunden zur Verbindung mit einem Bluetooth-Gerät bereit.
Während der Verbindungsbereitschaft blinkt die blau LED des Tasters. Ist POLAR 8 mit dem Bluetooth-Gerät verbunden, leuchtet sie dauerhaft.
Siehe dazu auch Kapitel „Bluetooth"
TWS Link
Schalter zum Herstellen einer Bluetooth-TWS-Verbindung zwischen zwei POLAR 8 zwecks Wiedergabe von Musik über Bluetooth Audio-Streaming in TWS (.True Wireless Stereo").
Die erstere POLAR 8 sollte bereits mit dem Bluetooth-Gerät verbunden sein. Drücken Sie nun bei beiden POLAR 8 nacheinander den TWS-Schalter, um einen Bluetooth-TWS-Verbindungsaufbau zu starten. Bei TWS-Verbindungsbereitschaft blinken die blauen TWS-LEDs. Sind die beiden POLAR 8 miteinander verbunden, leucht den TWS-LEDs dauerhaft.
Siehe dazu auch Kapitel „Bluetooth“
10 Treble
Mit diesen Drehregler können die hohen Frenzen des Systems klanglich angepasst werden. Regelbereich -6 dB bis +6 dB, mit 0 dB in der Mittelstellung.
Tipp: Verwenden Sie diesen Regler, um den Gesamtklang je nach Anwendung und personlichen Geschmack „dunkler" (sinnvoll bei hohenlastigen Signalen oder überhöhter Rückkopplungsneigung von Mikrofonen) oder „heller" (z.B. bei zu dumpfem Mikrofonklang, zu matten MP3's oder in stark bedampften Räumen) einzustellen.
11 Sub
Mit diesen Drehregler konnen die tiefen Frenzen des Systems klanglich angepasst werden. Regelbereich -12 dB bis +6 dB, mit 0 dB in der Mittelstellung. Dreiben Sie den Regler auf Mittelstellung, um ein ausgewogenes Lautstar keverhältnis zwischen Säule und Subwoofer zu erreichen.
Tipp: Oftmals empfeht es sich, den Bassanteil bei der Aufstellung in einer Ecke oder bei sehr kleinen Räumlichkeiten etwas zurückzunehmen. Ebenso kann das Reduzieren des Bassanteils auch dazu genutzt werden, die maximale Gesamtlautstärke des Systems zu erhöhen, ohne dass die Limiterschutzschaltung des Systems anspricht.
Mix Out
Symmetrisch beschaltete XLR-Ausgangsbuchse. Über diesen Ausgang wird das gemischte Summensignal aller Eingangskanä ausgegeben.
Info: Der Mix Out-Ausgang dient zum "Weiterreichen" des Summensignals, z.B. an eine weitere POLAR 8, einen FOH-Mischer, zum Ansteuern einer Monitorbox oder eines In-Ear-Systems. Auch ein zusätzlicher akti- ver Subwoofer kann hier angeschlossen werden.
Info: Der Mix Out-Signalabgriff erfolgt hinter den Volume-Reglern der Kanäle und vor dem Master Volume, also „Pre Master". Die Einstellungen von Treble- und Sub-Regler haben keinen Einfluss auf das Mix Out-Signal, sie wirken nur auf die Lautsprecherwiedergabe.
Master
Der Master-Drehregler regelt die Gesamtlautstärke des Systems.
Tipp: Eine optimale Aussteuerung des Systems erreichen Sie stets mit folgender Regel: Steuern sie die einzelnen Kanäle so laut wie möglich aus und den Master immer nur so laut wie notig..
14 Statusanzeigen
Die grüne „On“-LED leuchtet, wenn das System eingeschaltet ist. Die rote „Limit“-LED zeigt an, wenn die Schutzschaltung anspricht.
Info: POLAR 8 verfügt über ausreichend Aussteuerungsreserven, um gelegentlich auftretende Signalspitzen zu verkraften. Leuchtet die „Limit“-LED jedoch konstant bzw. wird eine Übersteuerung hörbar, sollte die Lautstärke zurückgeregt werden, um ein akustisches Verzerren des Signals und eine Überlastung des Systems zu verhinden. Leuchtet die „Limit“-LED dauerhaft, auch wenn kein Signal anliegt, liegt ein Fehler vor.
3 Bluetooth
POLAR 8 bietet Bluetooth Audio-Streaming, also die kabellose Musikwiedergabe von Bluetooth-fahigen Zuspielern wie Smartphone oder Tablet-PC. Zudem können zwei POLAR 8 über Bluetooth TWS (True Wireless Stereo) Stereo-gekoppelt werden, um Musik in Stereo zu streamen.
Info: Bei Bluetooth-TWS wird lediglich das Audio-Streaming-Signal des Bluetooth-Gerätes auf die beiden POLAR 8 übertragen. Mikrofon- oder Line-Signale einer POLAR 8leen sich prinzipbedingt nicht uber Bluetooth zur anderen POLAR 8 übertragen - dies ist nur uber eine Kabelver-. binding möglich.
Vor dem Streamen muss das Bluetooth-Gerät zunachst durch einen sog.
Pairing-Vorgang mit POLAR 8 verbunden werden. Diese Vorgang sowie das generelle Bluetooth-Verhalten können je nach verwendentem Bluetooth-Gerät keinlich variieren; prinzipiell Funktioniert es wie folgt:
3.1 Verbinden mit einem Bluetooth-Gerät zwecks Bluetooth Audio-Streaming
Zum Verbinden des Bluetooth-Zuspielers mit POLAR 8 sind die folgenden Schritte auszuführen:
- Drücken Sie den Pairing-Taster 8, um den Bluetooth-Verbindungs-aufbau zu starten. Wahrend des Pairing-Zeitfensters (120 Sekunden) signalisiert die Pairing-Taste durch langsames Blinken, dass eine Verbindung hergestellt werden kann.
- Wahlen Sie im Bluetooth-Menu Ihr Blues Bluetooth-Cerates „HK Audio POLAR 8" (gefolgt von dem individuellen 4-stelligen ID-Code dieser POLAR 8) aus, um die Verbindung herzustellen.
Der Pairing-Taster leuchtet dauerhaft, wenn die Verbindung erfolgreich hergestellt wurde.
Konnte innerhalb von 120 Sekunden keine Bluetooth-Verbindung hergestellt werden, wird dies durch schmelles Blinken am Ende des Zeitfensters signalisiert, danach wird die Pairing-Bereitschaft beendet.
Auch bei momentan nicht bestehender Verbindung zu einem verbundenen Bluetooth-Gerät blinkt der Pairing-Taster (z.B. bei Verlassen des Verbindungsradius) für 120 Sekunden. Wir das Bluetooth-Gerät innerhalb dieser Zeit erneut in Reichweite gebracht, so wird die Verbindung automatisch wiederhergestellt.
Achtung! bei mehr als 120 Sekunden Verbindungsunterbrechung aus die Bluetooth-Verbindung manuell wiederhergestellt werden. Dazu wird ein kurzer Druck auf den Pairing-Taster von POLAR 8.
Achtung! Ein Druck auf den Pairing-Taster lost immer einen neuen tooth-Verbindungsaufbau aus und trennt damit eine eventuell gehende Verbindung (auch TWS).
3.2 Verbinden einer zweiten POLAR 8 für Bluetooth TWS (True Wireless Stereo)
Mittels Bluetooth TWS können zwei POLAR 8 miteinander gekoppelt werden, so dass eine kabellose Musikwiedergabe in Stereo möglich ist. Die mit dem Bluetooth-Zuspieler verbundene POLAR 8 empfängt das Stereosignal und spiel dessen rechte Seite ab. Die linke Seite wird per Bluetooth an die zweite POLAR 8 weitergeleitet.
Zur Bluetooth-TWS-Koppelung zweier POLAR 8 sind die folgenden Schritte auszuführen:
- Drücken Sie den TWS Link-Schalter 9 der POLAR 8, die bereits mit dem Bluetooth-Zuspieler verbunden ist. Die zugehörige TWS-LED beginnnt, langsam zu blinken
- Drucken Sie den TWS Link-Schalter 9 und dann den Pairing-Taster 8 der zweiten POLAR 8. Auch deren LEDs beginnen zu blinken; die Bluetooth TWS-Verbindung zur ersten POLAR 8 wird hergestellt.
Nach erfolgsreicher Verbindung leuchten die Pairing-Taster und die TWS-LEDs bisher POLAR 8 dauerhaft.
Zum Beenden der Bluetooth-TWS-Verbindung drucken Sie den/die TWS Link-Schalter einer oder beider POLAR 8. Die TWS-LEDs erlösen, die TWS-Verbindung wird getrennt und danach auch nicht mehr automatisch hergestellt.
Solange beide TWS-Schalter gedrückt sind, stellen die beiden POLAR 8 auch nach erneutem Einsatzen automatisch eine Bluetooth-TWS-Verbindung her, wenn sie sich in Reichweite zueinander befinden.
Achtung! Nach mehr als 120 Sekunden Verbindungsunterbrechung zum Bluetooth-Gerät muss die Bluetooth-Verbindung manuell wiederhergestellt werden. Dazu genegt es, die zuvor mit dem Bluetooth-Gerät verbundene POLAR 8 im Bluetooth-Menu des Bluetooth-Gerätes erneut anzuwahlen.
Sollten Sie stattdessen den Pairing-Taster einer der beiden POLAR 8 gedrückt haben, wird die eventuell noch bestehende TWS-Verbindung zwischen beiden POLAR 8 getrennt und muss erneut hergestellt werden.
Achtung! Ein Druck auf den Pairing-Taster besteht einen neuen Bluetooth-Verbindungsaufbau aus und trennt damit eine eventuell bestehende Verbindung, auch die Bluetooth-TWS-Verbindung zwischen zwei POLAR 8.
3.3 Wechsel des Bluetooth-Zuspielers
Drucken Sie den Pairing-Taster der mit dem Bluetooth-Gerät verbundenen POLAR 8, um das aktuell verbundene Bluetooth-Gerät zu trennen und ein anderes Bluetooth-Gerät zu verbinden.
Achtung! Ein Druck auf den Pairing-Taster besteht einen neuen Bluetooth-Verbindungsaufbau aus und trennt damit eine eventuell bestehende Verbindung, auch die Bluetooth-TWS-Verbindung zwischen zwei POLAR 8.
Sind zwei POLAR 8 im TWS-Betrieb, so muss nach dem Wechsel des Bluetooth-Gerätes auch die ersten POLAR 8 erneut mit der zweiten POLAR 8 TWS-gekoppelt werden. Drücken Sie dazu die TWS-Schalter bisher POLAR 8 raus und wieder rein.
3.4 Weiteres zu Bluetooth
Automatisches Verbinden zu Bluetooth-Geräten
Nach erneutem Einsatz sicht POLAR 8 für die Dauer von 120 Sekunden automatisch nach dem zuletzt verbundenen Bluetooth-Gerät und stellt eine Verbindung her, falls das Bluetooth-Gerät in Reichweite ist. Nach Ablauf der 120 Sekunden endet der automatische Bluetooth-Suchvorgang. Ein erneuter Suchvorgang kann jederzeit über den Pairing-Taster ausgelost werden.
Reichweite
POLAR 8 Unterstützung Bluetooth 5. Bei Verwendung eines Bluetooth 5-fahigen Gerätes sind Reichweiten bis zu 40 m möglich; bei Geräten, die Bluetooth 5 nicht Unterstützung, beträgt die Reichweite i.d.R. bis zu 10 m. Die Reichweite ist allerdings von verschiedenen Faktoren wie der Qualität und Sendeleistung des Bluetooth-Gerätes und den Eigenschaften der Umgebung abhängig (beispisseweise Mauern als Hindernisse innerhalb der Funkkommunikationsstrecke oder auch eine Schutzhülle des Bluetooth-Gerätes).
Wird der Radius der Bluetooth-Verbindung übersritten, so wird die Verbindung und damit auch die Audio-Wiedergabe unterbrochen; die Pairing-Taste blinkt. Ist das Bluetooth-Gerät innerhalb von 120 Sekunden erneut in Reichweite, so wird die Verbindung automatisch wiederhergestellt. Bei längerer Verbindungsunterbrechung muss die Bluetooth-Verbindung manuell wiederhergestellt werden. Dazu genegt es, die Pairing-Taste erneut zu drücken.
Stottern oder Aussetzer bei Bluetooth Audio-Streaming
Audiostreaming per Bluetooth ist prinzipbedingt storanfälliger als eine Kabelverbindung, da bei der Musikwiedergabe ein konstanter Datenstrom ohne Unterbrechung gewährleistet sein muss.
Im Idealfall besteht direkter "Sichtkontakt" zwischen POLAR 8 und dem Bluetooth-Gerät, um eine störungsfreiere Wiedergabe ohne Aussetzer zu erhögbaren. Im Zweifelsfall ist immer eine Kabelverbindung vorzuziehen.
Tipp: Wahrend der Bluetooth-Verbindung konnen möglicherweise auch System-, Benachrichtigungs- und Klingeltone des Bluetooth-Gerätes wiedergegeben werden. Deaktivieren Sie diese Funktionen am Bluetooth-Gerät, um unerwänschte Störungen bei der Audiowiedergabe zu vermeiden.
MehrInfosüberBluetoothfindenSieunterwww.bluetooth.org.
4 Technische Daten
| POLAR 8 System | |
| Max. SPL peak 118 dB Halfspace | |
| Frequenzgang +/- 10 dB 50 Hz - 20 kHz | |
| Endstufenleistung (RMS) 300 W | |
| Endstufenleistung (Peak Power) | 1200 W |
| Endstufentyp Class D - biamped | |
| Trennfrequency 220 Hz, 24 dB/Okt. | |
| Aktive Schutzschaltungen Undervoltage-, Thermo-, Overcurrent-Protection, Limiter | |
| Eingänge 2x XLR/Klinke-Kombi symmetrisch, 2x Cinch, Bluetooth Audio-Streaming | |
| Ausgänge Mix Out, Bluetooth TWS Link | |
| Max. Eingangspegel +19 dBu | |
| EQ Treble, Sub Level | |
| Bluetooth 5.0 | |
| Gehäuse | Kunststoff/ABS |
| Oberfläche | 2K-Lack, schwarz |
| Gesamthöhe System | 202,9 cm |
| Gewicht | 18,5 kg/40,8 lbs |
| POLAR 8 Subwoofer | |
| Basslautsprecher | 1x 8", 1,5" Schwingspule |
| Frontgitter | 1,2 mm Stahl mit schwarzem Akustiksaumstoff |
| Abmessungen (BxHxT) | 30,2 x 54 x 39 cm |
| Gewicht | 13 kg/28,6 lbs |
| POLAR 8 Mid/High-Unit | |
| Laufsprecher | 6x2,5", 1" Schwingspule, Neodym |
| Charakteristik 120" x 45" | |
| Frontgitter | 1 mm Metallgitter mit schwarzem Akustikschaumstoff |
| Abmessungen (BxHxT) | 9,4 x 82 x 9,8 cm |
| Gewicht | 3,2 kg/7,1 lbs |
| POLAR 8 Spacer | |
| Frontgitter | 1 mm Metallgitter mit schwarzem Akustikschaumstoff |
| Abmessungen (BxHxT) | 9,4 x 82 x 9,8 cm |
| Gewicht | 2,3 kg/5,1 lbs |
| Allgemeine Technische Daten | |
| Stromaufnahme | 0,8 A/100-240 V AC |
| nach EN 62368-1 | |
Bluetooth
Die Bluetooth-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc. Die Nutzung dieser Marken durch HK Audio erfolgt unter Lizenz.
Alle erwahnten Warenzeichen und Copyrights gehören ihren jeweiligen Eigentümern.
Fabricant: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Allemagne
POLAR 8
Subject to change without notice · Technische Änderungen vorbehalten
Copyrights 2022 Music & Sales GmbH · 03/2022
