BEDIENUNGSANLEITUNG Lucas 2K15 HK AUDIO

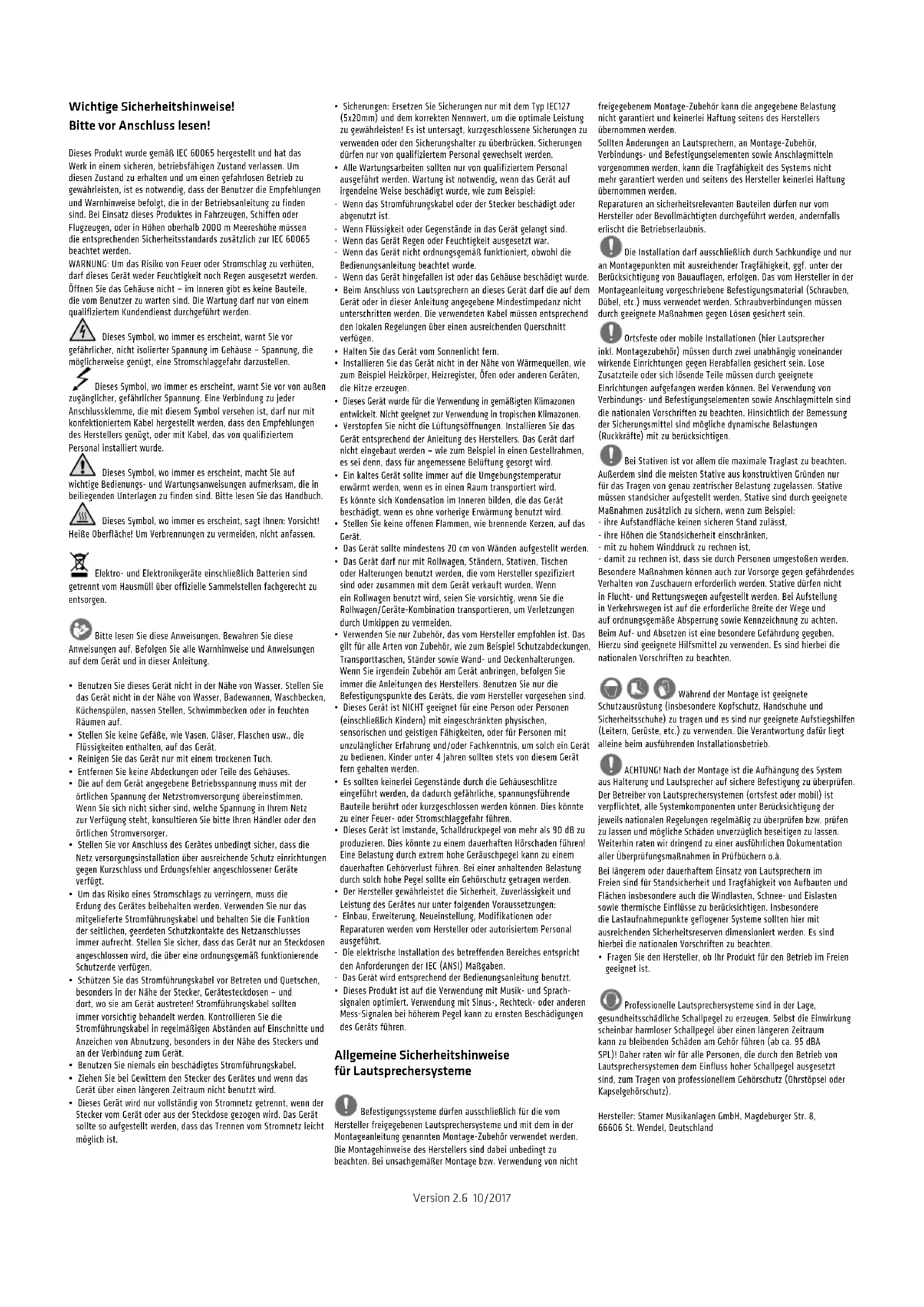

Wichtige Sicherheitschinweise! Bitte vor Anschluss lessen!

Dieses Produkt wurde gemäß IEC 60065 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Bei Einsatz dieser Produkte in Fahrzeugen, Schiffen oder Flugzeugen, oder in Hohen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusammen zur IEC 60065 beachtet werden.

WARNING: Um das Risiko von Feuer oder Stromschlag zu verhüten, darf diese Geät warde朕chtigkeit noch Regen ausgesetzt werden. Offnen Sie das Gehäuse nicht - im Inneren gibt es keine Bauteile, die vom Benutzer zu warten sind. Die Wartung daß nur von einem qualifizierten Kundendienst durchgefuhl wird.

Dieses Symbol, wo immer es erscheidt, warnt Sie vor gefährlicher, nicht isolierter Spannung im Gehäuse - Spannung, die möglicherweise genug, eine Stromschlaggefahr darzstellen.

Dieses Symbol, wo immer es erscheint, warnt Sie vor von auBen zuganglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschlussklemme, die mit thisem Symbol versehen ist, darf nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genegt, oder mit Kabel, das von qualifizierten Personal installment wurde.

! Dieses Symbol, wo immer es erscheint, macht Sie auf wichtige Bedienungs- und Wartungsanweisungen aufmerksam, die in beiliegenden Unterlagen zu finden sind.itte lessen sie das Handbuch.

Dieses Symbol, wo immer es erscheint, sagt ihren: Vorsicht!
Heiße Oberfläch! Um Verbrennungen zu vermeiden, nicht anfassen.

Elektro- und Elektronikgeräte einschließlich Batterien sind getrennt vom Hausmüll über officielle Sammelstellen fachgerecht zu entsorgen.

Bitte lessen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerat und in dieser Anleitung.

• Benutzen Sie这点 Gerät nicht in der Höhe von Wasser. Stellen Sie das Gerät nicht in der Höhe von Wasser, Badewannen, Waschbecken, Kühenspulien, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
• Stellen Sie keine Gefäße, wie Vasen, Glaser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
• Die auf dem Gerät angegebene Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht richer sind, welche Spannung in Ihrem Netz zur Verfügung stehen, konsultieren Sieitte ihren Handlder oder den örtlichen Stromversorger.
• Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsinstrument über ausrechende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
• Um das Risiko eines Stromschlags zu verringern, muss die Erdung des Gerätes beibehalten werden. Verwendten Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschusses immer aufrecht. Stellen Sie safer, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß funktionierende Schutzerde verfügen.
• Schützen Sie das Stromfuhrungskabel vor Betreten und Quetschen,alandersin der Nane der Stecker,Geratsteckdosen-und dort,wo sice am Gerat austretien! Stromfuhrungskabel sollenn immer vorsichtig behaveled werden. Kontrollieren Si die Stromfuhrungskabel in regelmäßigen Abständen auf Einschnittte und Anzeichen von Abnutzung,andsen in der Nane des Steckers und an der Verbindung zum Gerat.
• Benutzen Sie niemals ein beschädigtes Stromführungskabel.
  Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.

• Dieses Gerät wird nur vollständig von Stromnetz getreten, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät solls so aufgestellt werden, dass das Trennen vom Stromnetz weniger möglich ist.

• Sicherungen: Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten Nennwert, um die optimale Leistung zu gewährleisten! Es ist untersagt, kurzgeschlossene Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen halten nur von qualifiziertem Personal gewechselt werden.

• Alle Wartungsarbeiten sollenn nur von qualifiziertem Personal ausgeführten. Wartung ist notwendig, wenn das Gerät auf irgendene Weise beschäftigt wurde, wie zum Beispiel:
• Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutz ist.
• Wenn Flüssigkeit oder Gegenstände in das Gerät gelant sind.
• Wenn das Gerät Regen oder Feuchtkettle ausgestet war.
• Wenn das Gerät nicht ordnungse gemäß Funktioniert, bzw. die Bedienungsanleitung besteht wurde.
• Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
• Beim Anschluss von Lautsprechnern an这点 Gerat darf die auf dem Gerat oder in dieser Anleitung angegebene Mindestimpedanz nicht unterscribten werden. Die verwendeten Kabel muss entsprechend den Lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
• Halten Sie das Gerät vom Sonnenlicht fern.
• Installierten Sie das Gerät nicht in der Höhe von Wärmequellen, wie zum Beispiel Heizkorper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
• Dieses Gerät wurde für die Verwendung in gemäßigen Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.
• Verstopfen Sie nicht die Luftungsöffnungen. Installieren Sie das Gerat entsprechend der Anleitung des Herstellers. Das Gerat dart nicht eingebaut werden - wie zum Beispiel in einen Gestellrahmen, es sei dann, dass fur angemessene Beluftung gesorgt wird.
• Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwartet werden, wenn es in einen Raum transportiert wird. Es konnte sich Kondensation im Inneren bilden, die das Gerät beschäftigt, wenn es ohne vorherige Erwärung benutzt wird.
• Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
  Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden.
• Das Gerätarf nur mit Rollwagen, Stä常德, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauf wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn Sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.
• Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendem Zubehör am Gerat anbringen, befolgen Sie immer die Anleitungen des Hersteller. Benutzten Sie nur die Befestigungspunkte des Gerats, die vom Hersteller vorgehen sind.
• Dieses Gerat ist NICTH geeignet fur eine Person oder Personen (einschlieBlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fehigkeiten, oder fur Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerat zu bedieren. Kinder unter 4 Jahren sollen den stets von dieserem Gerat fern gehalten werden.
• Es sollen den keinerlei Gegenstände durch die Gehäueschlütze eingeführt werden, da dadurch gefährliche, spannungsfährende Bauteile berührt oder kurzgeschlossen werden konnen. Dies können zu einer Feuer- oder Stromschlaggefahr führen.
• Dieses Gerat ist imstande. Schaldruckpegel von mehr als 90 dB zu produzieren. Dies konnte zu einem dauerhaften Horschaden führen! Eine Belastung durch extrem hohe Gerauschpegel kann zu einem dauerhaften Gehrverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollte ein Gehorschutz getragen werden.
• Der Hersteller gewährleistet die Sicherheit, Zuverlösigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen: Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführ.
  Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
• Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
• Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechtek- oder anderen Mess-Signalen bei higherem Pegel kann zu ernsten Beschädigungen des Geräts führen.

Allgemeine Sicherheitsinweise für Lautsprechersysteme

Befestigungssysteme durren ausschlieBlich fur die vom Hersteller freigegebenen Lautsprechersysteme und mit dem in der Montageanleitung genommen Montage-Zubehor verwendet werden. Die Montagehinweise des Herstellers sind damit unbedingt zu beachten. Bei unsachgemBer Montage bzw. Verwendung von nicht

frei gegebenem Montage-Zubehör kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.

Sollten Änderungen an Laufsprechen, an Montage-Zubehor, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.

Repairatren an Sicherheitsrelevanten Bauteilen duren nur vom Hersteller oder Bevollmächtigten durchgefuhrt werden, andernfalls erlischt die Betriebserlaubnis.

Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschliebene Befestigungsmaterial (Schauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lösengeichert sein.

Ortsfeste oder mobile Installationen (hier Lautspricher inkl. Montagezubehör) müssen durch zwei unabhängig voneinander wirkende Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzteile oder sich lösende Teile müssen durch geeignete Einrichtungen aufgefangen werden konnen. Bei Verwendung von Verbindungs- und Befestigungseinlementen sowie Anschlagmitteln sind die nationale Vorschriften zu beachten. Hinsichtlich der Bemessung der Sicherungsmittel sind möglich dynamische Belastungen (Rückfälle) mit zu berücksichtigten.

Bei Stativen ist vor allem die maximale Traglast zu beachten. Außerdem sind die meisten Stative aus konstruktiven Gründen nur für das Tragen von genau zentrischer Belastung zugelassen. Stative müssen standlicher aufgestellt werden. Stative sind durch geeignete Maßnahmen zusätzlich zu sichern, wenn zum Beispiel:

• ihre Aufstandfläche keinen sicheren Stand zulässst,

• ihre Hohen die Standsicherheit einschränken,

• mit zu hohem Winddruck zu rechnen ist.

• damit zu rechnen ist, dass sie durch Personen umgestoßen werden. Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäß Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalen Vorschriften zu beachten.

Schutzausrüstung (insbesondere Kopfschutz, Handschuhe und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Geräste, etc.) zu verwenden. Die Verantwortung damit liegt alleine beim aufführenden Installationsbetrieb.
ACHTUNG! Nach der Montage ist die Aufhängung des System aus Halterung und Lautspeicher auf sichere Befestigung zu überprüfen. Der Betreiber von Lautspechersystemen (ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der jeweils nationalen Regelungen regelmäß zu überprüften bzw. prufen zu laden und möglich Schaden unverzüglich beseitigen zu laden. Weiterhin raten wir dringend zu einer ausfuhrlichen Dokumentation aller Überprüfungsmaßnahmen in Prüfbuchern o.a.
Bei längerem oder dauerhaftem Einsatz von Lautspruchern im Freien sind für Standsicherheit und Tragfähigkeit von Aufbauten und Flächen insbesondere auch die Windlasten, Schne- und Eislasten sowie thermische Einflüsse zu berücksichtigten. Insbesondere die Lastaufnahmepunktene geflogener Systeme sollen den hier mit ausreihenden Sicherheitsreserven dimensioniert werden. Es sind hier bei die nationalen Vorschriften zu beachten.
- Fragen Sie den Hersteller, ob Ihr Produkt für den Betrieb im Freien geeignet ist.
Professionelle Laufsprechersysteme sind in der Lage, gesundheitsschädliche Schallpegel zu erzeugen. Selbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren Zeitarum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL) Daher raten wir für alle Personen, die durch den Betrieb von Laufsprechersystemem dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehorschutz (Ohrstöpsel oder Kapselgehorschutz).
Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland

LUCAS 2K15 / 2K18

Willkommen in der HK Audio Familie!

Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.

Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsanlagen gesammelt haben – bei diesen Produkt wird es trotzdem eine Dinge geben, die neu für Sie sind. Legen Sie deshalb diese Bedienungs-anleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.

Wir wünschen Ihnen allzeit besten Sound!

Ihr HK Audio Team

Garantie

Nutzen Sie die komfortable Online-Registrarung über www.hkaudio.com.

http://warranty.hkaudio.com

Die Registriierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.

HK AUDIO

Technischer Service

Postfach 1509

66595 St. Wendel, Deutschland

Fax: [phone]

Hinweis: Die Funktionalität these Products kann durch starke elektromagnetische Felder oder elektrostatice Entladungen gestört werden. In thisem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfernt werden.

1 Allgemeines

Lieferumfang

Bitte überprüfen Sie beim Auspacken Ihres LUCAS 2K15 oder LUCAS 2K18 den Lieferumfang auf Vollständigkeit. LUCAS 2K besteht aus einem System-Subwoofer und zwei Satelliten - im Lieferumfang ist außer dem das passende Netzkabel enthalten.

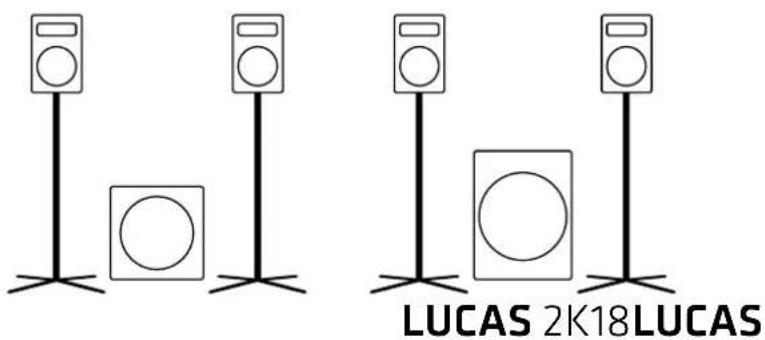

Die Systemkomponenten

Der Subwoofer

Der System-Subwoofer beherbergt den 15^th (LUCAS 2K15), bzw. 18^th (LUCAS 2K18) Tieftonlautsprecher und die aktive Systemelektronik damit den Class-D Endstufen. Auf der Rückseite befinden sich das Anschluss- und Bedienfeld.

Die Satelliten

Die beiden Satelliten (identisch bei LUCAS 2K15 und LUCAS 2K18) sind mit einem 8" Tief-Mitteltoner und einem 1" Kompressionstreiber mit 90^ × 55^ CD-Horn bestückt. Auf der Rückseite befindet sich ein Speakon NL2-Eingang und auf der Unterseite der 3" MonoTilt"-Hochständenfl ansch, um die Satelliten auf einem Boxenstativ zu montieren.

Hinweis! Die Systemkomponenten sind akustisch optimal aufeinander abgestimm und dürfen nur in der angegebenen Konfi guration betrieben werden. Bei Verwendung anderer Satelliten wird nicht nur der Klang negativ beeinf! usst, sondern die Endstufe - wie auch angeschlossene Fremdgeräte - können Schaden sehen.

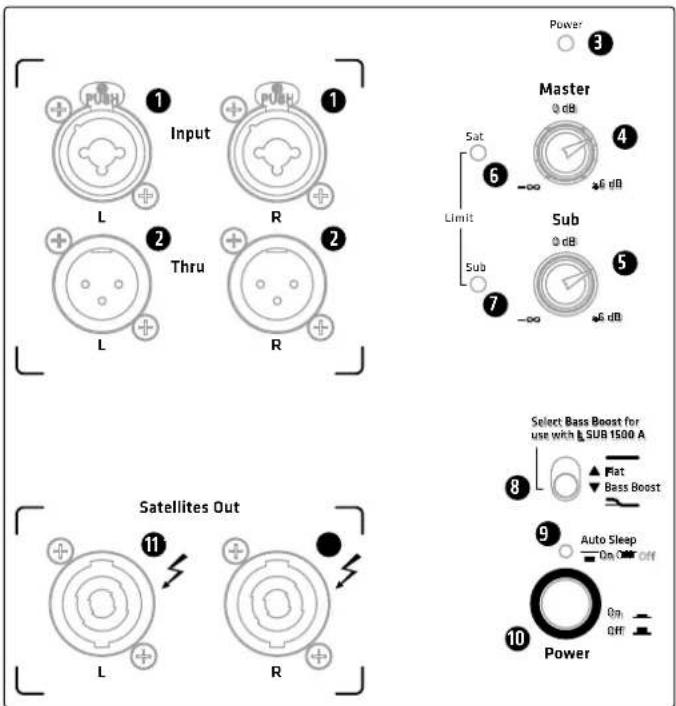

2 Anschlüsse und Bedienelemente

Input

Symmetrische Kombi-Eingangsbuchsen (XLR/Klinke) zum Anschluss eines Stereo-Line-Signals (L/R). Schlieben Sie hier das Signalkabel von ihrer DJ-Controller, Mischpult, Keyboard o.a. mittels XLR-Kabel oder 6,35 mm-Klinkenkabel an.

2 Thru

Symmetrische, parallele XLR-Ausgabe zur Weiterleitung des am Input (1) anliegenden Eingangssignals (L/R). Über Thru kann diese Stereosignal an weitere Komponenten wie beispielsweise Aktiv-Monitoreweitergeleitet werden. Die Thru-Buchsen dieren auch zum Anschluss der optional empfohlenen Bass-Erweiterung mit den Subwoofern der HK AudioSerie LINEAR SUB: L SUB 1500 bzw. L SUB 1800 A. Hinweis! Wir garantieren das akustisch korrekte Zusammenhang dereinzelnen Komponenten nur für die beiden von uns empfohlenen SubErweiterungen.

3 Power-LED

These LED leuchtet grün, wenn der Power-Schalter (10) auf „On" geschlossen ist und eine Stromverbindung besteht.

4 Master

Über den Master-Regler wird die Eingangsempf ndlichkeit und somit die Lautstärke des gesamten LUCAS 2K-Systems angepasst. Drehen Sie den Master-Regler vor dem Einsatzlen des Systems ab (Linksanschlag).

Sub

Über den Sub-Regler kann der Pegel des Subwoofoers separat eingestellt werden. Bei der Einstellung auf 0 dB (Centerclick), hat das System ein relativ ausgewogenes Lautstärke-Verhältnis zwischen Satelliten und Subwoofer.

Limit Sat

These LED zeigt das Eingreifen des Limiters im Arbeitsbereich der Satelliten an.

Achtung! Leuchtet die Sat-LED während des Betriebs dauerhaft rot, wird das System überlastet. Reduzieren Sie den Master! Soltte kein Signal anliegen und die LED dauerhaft rot leuchten, liegt ein Fehler vor - kontaktieren Sie unseren Technischen Service.

Limit Sub

These LED zeigt das Eingreifen des Limiters im Tieftonbereich beim Subwoofer an.

Achtung! Leuchtet die Sub-LED während des Betriebs dauerhaft rot, wird das System überlastet. Reduzieren Sie den Sub-Regler bzw. den Master! Solleke kein Signal anliegen und die LED dauerhaft rot leuchten, liegt ein Fehler vor -kontaktieren Sie unseren Technischen Service.

Wahlschalter "Flat/Bass Boost"

DSP-gesteuerte Frequenzgangoptimierung an den jeweiligen Anwendungsfall.

Stellung "Flat": In dieser Schalterstellung hat LUCAS 2K ein werkseitig eingestelltes, ausgewogenes Klangbild.

Stellung "Bass Boost": Die Bass Boost-Funktion erhöht den Tiefbass-An-teil des Subwoofoers und verleih dem LUCAS 2K bei Bedarf mehr Bassdruck. Gleichzeitig dient dieser Schalter zur Anpassung des LUCAS 2K bei Verwendung einer optionalen Bass-Erweiterung aus der LINEAR SUB-Serie (siehe auch Kapitel 5 „Bass-Erweiterung mit L SUB 1500 bzw. L SUB 1800" und die Anschlussbeispiele im Anhang ab Seite 32).

9 Auto Sleep

LUCAS 2K verfügbar über eine Auto Sleep-Funktion, die ein- und ausgeschal-tet werden kann. Bei Stellung „On" (Funktion Auto Sleep aktiv) schaltet die Endstufe - sofern 350 Minuten kein Signal anliegt - in den Ruhezustand (Verbrauch etwa 0,5 Watt). Um LUCAS 2K wieder in Betriebszustand zu versetzen, schalten Sie das System über den Power-Schalter (10) für fünf Sekunden aus und anschließend wieder ein. Auto Sleep auf ,off " deakti-viert diese Funktion und LUCAS 2K bleibt dauerhaft in Betrieb.

10 Power

Der Ein/Aus-Schalter für den LUCAS 2K. In eingeschaltetem Zustand leucht die Power-LED ( ) grün.

11 Satellites Out

Speaker-Ausgangsbuchsen zum Anschluss der Satelliten des LUCAS 2K mit NL2-Speakon-kompatiblen Lautsprecherkabeln (+1/-1, Kabelquerschnitt mind. 1,5mm^7 ). Verbinden Sie diese Ausgangsbuchsen ausschließlich mit den LUCAS 2K-Satelliten. Werden andere Geräte angeschlossen, können diese - wie auch der LUCAS 2K Subwoofer - zerstört werden. Hinweis: Die Speaker-Stecker müssen durch Drehen im Uhrzeigersinn einrasten. Das Herausziehen ist erst nach Entsicherung der Stecker möglich - dazu den Bajonettverschluss in Richtung des Kabels ziehen und gegen den Uhrzeigersinn drehen.

Mains

Verbinden Sie diese Anschlussbuchse mittels des mitgelieferten Netzkabels mit der Netzsteckdose. Hinweis: LUCAS 2K ist mit verriegelbaren V-Lock-Netzeingangsbuchen ausgestattet. In Kombi nation mit einem verriegelbaren Anschlusskabel ("Volex" oder baugleich, optional erhältlich) kann das Netzkabel arretiert und so gegen versehentliches Herausrutschen gesichert werden.

Mains

Achtung! Achten Sie darauf, dass die Spannungsangabe auf dem 2K Subwoofer ihrer lokalen Netzspannung entspricht. Der

Anschluss an eine falsche Netzspannung kann die Elektronik des Gerätes zerstären.

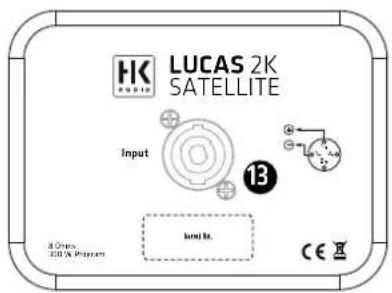

Satellite Input

Verbinden Sie über die Speaker-Eingangsbuchsen die Satellten mit dem Satellites Out (1) des System-Subwoofer mittels NL2-Speakon-kompatiblen Lautsprecherkabeln (+1/-1, Kabelquerschnitt mind. 1,5 mm²).

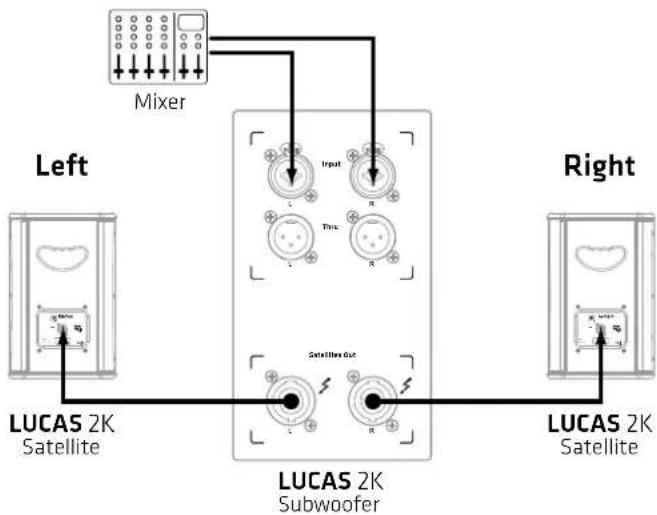

3 Inbetriebnahme

• Achten Sie daraufuf, dass das Netzkabel angeschlossen ist und der Power-Schalter (10) auf der Stellung Off steht.
  Drehen Sie den Master (4) ab (Linksanschlag).
• Verbinden Sie die beiden Satelliten mit dem System-Subwoofer.
• Schalten Sie alle an LUCAS 2K angeschlossenen Komponenten ein.
• Schalten Sie nun das System mit dem Power-Schalter (10) an.
  Achtung: LUCAS 2K muss immer zuletzt, d.h. nach allen anderen Komponenten, eingeschaltet und zuerst, d.h. vor allen angeschlossenen Geräten ausgeschaltet werden.

4 Aufstellung

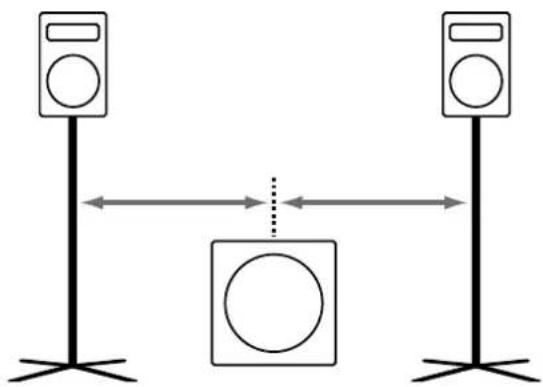

4.1 Aufbau des Systems

Um ein möglichst homogenes Stereo-Klangbild zu gewährleisten, sollte der Subwoofer mittig zwischen den beiden Satelliten platziert werden.

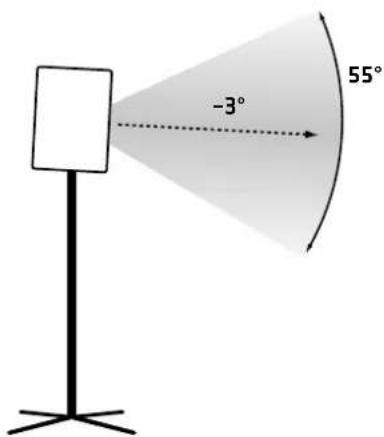

4.2 Vertikale Ausrichtung der Satelliten

Durch den Winkel von 3^ sorgt der MonoTilt-Hochstandernerfl ansch dafür, dass die Satelliten stets im Schwerpunkt - und wegen der leichten Neigung better auf das Publikum ausgerichtet sind.

Der MonoTilt *-Hochständerfl ansch hat einen Durchmesser von 36 mm, die Satelliten von LUCAS 2K konnen also auf jedem handelsüblichen Laufsprecherstativ aufgestellt werden.

Hinweis! Achten Sie stets auf sicheren Stand und auf die Herstellerangaben zur maximalen Belastung der Stative.

Vorsicht!

• Es dürfen nur Stative verwendet werden, für die nach Montage der Satelliten die Kippsicherheit gewährleistet ist. Das Stativ muss für das Gewicht des Satelliten ausgelegt sein. Die maximale Auszugshöhe ist derart zu begrenzen, dass die Kombination aus Stativ und Satellit nicht kippt. Dies gilt bei Aufstellung auf einer ebenen waagerechten Fläche.
• Des Weiteren ist bei Aufstellung auf einer unebenen oder geniegen Flächte darauf zu achtenden, dass die Kippsicherheit gewährleistet wird, entweder durch Beschwerung des Stativfüsse mit geeigneten Gewichen oder durch anderweitige Sicherungsmaßnahmen.
• Die Verwendung mit anderen Einrichtungen kann zur Instabilität führen, die Verletzungen verursachen kann.

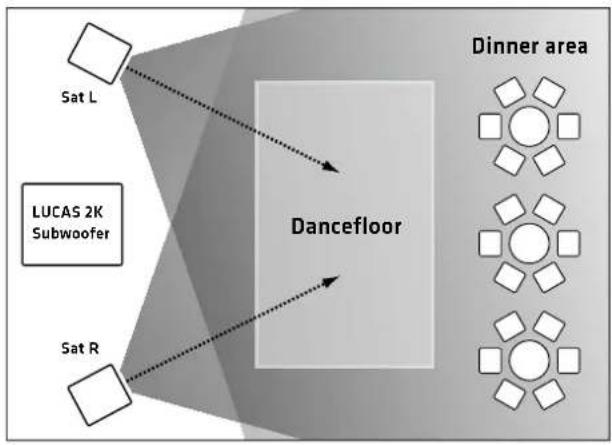

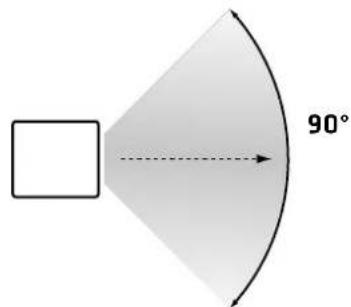

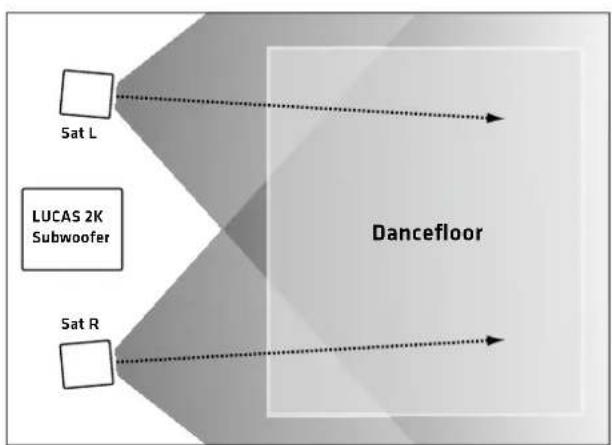

4.3 Horizontale Ausrichtung der Satelliten

Die horizontally Abstrahlung der Satelliten beträgt ca. 90^ . Drehen Sie je nach Raumgroße die Satelliten entsprechend ein.

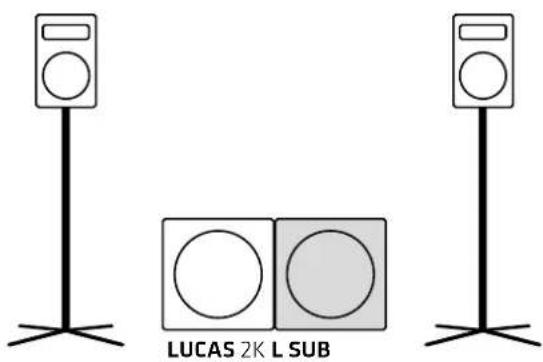

5 Bass-Erweiterung mit L SUB 1500 bzw. L SUB 1800

Zusätzlich bietet LUCAS 2K die Möglichkeit, das System durch einen weiteren Subwoofer (L SUB 1500 A für LUCAS 2K15 und L SUB 1800 A für LUCAS 2K18) zu erweiten.

• Verbinden Sie hierfür die Thru-Buchsen (L/R) 2 des LUCAS 2K-Subwoofer mit den Input-Buchsen (L/R) des L SUB-Subwoofer mit zwei XLR-Kabeln.
• Stellen Sie den Filter-Wahlschalter (8) des LUCAS 2K-Subwoofer auf „Bass Boost" und drehen Sie den Sub-Regler (5) auf 0 dB (Centerclick). Beim verbundenen L SUB stellen Sie den Sub-Gain auf -6 dB, den X-Over auf 100 Hz und den Phase-Schalter auf 0^ .

Hinweis: Weitere Informationen erhalten Sie in den Anschlussbeispelen im Anhang ab Seite 32.

Um ein möglichst homogenes Klangbild zu erhalten, positionieren Sie die beiden Subwooferbebeneinander, möglichst mittig zwischen den beiden Satelliten.

6 Optionales Zubehör von HK Audio

1. SPEAKER STAND ADD-ON

Inhalt: 2x dreibeiniges u. hohenverstellbares Aluminium-Boxenstativ (112 bis 190 cm), 2x Speaker-Kabel, 1x Tasche.

Inhalt: dreiteiliger Softcase-Satz (1x Subwoofer mit integriertem Rollbrett und 2x Satellite), dunkelgrau.

3. LENKROLLEN 100 mm blau

Die optional erhaltenen Lenkrollen konnen auf der Rückseite des LUCAS 2K-Subwooferns mittels der in den Ecken vorhandenen Sperrzahnschrauben befestigt werden.

Achtung! Mit montierten Lenkrollen kann der LUCAS 2K Roller Bag nicht mehr verwendet werden. In diesen Fall eignet sich die passende gepolsterte Schutzhülle der jeweiligen Bass-Erweiterung L SUB 1500 A bzw. L SUB 1800 A.

7 Technische Daten

LUCAS 2K System
Gesamtleistung (RMS)1 670	W Class D
Calculated Peak-Power 2000	W
DSP-Features FIR-Filterung	24 dB-Subsonic-Filter, Peak- und RMS-Limiter
Gehäuse MDF
Oberflächte Acryllack, schwarz
Frontgitter Metallgitter mit	schwarzem Akustik-schaumstoff
Optionales Zubeñor LUCAS	2K ROLLER BAG, SPEAKER STANDADD-ON, SPEAKER STAND STRETCHCOVER (Stativsegel)
Gesamtgewicht (2K15) 53,0	kg / 116,9 lbs.
Gesamtgewicht (2K18) 65,4	kg / 144,2 lbs.

LUCAS 2K15 Subwoofer
Max SPL peak2 129 dB
Frequenzgang +/- 5 dB	44 Hz - 130 Hz
Eingänge	2x Klinke/ XLR-Kombibuchse
Ausgänge	2x XLR Thru, 2x Satellites Out (Speakon)
Bassloutsprecher	1x 15"
Hochstädterfl ansch	1x M20 (K&M)
Griff e	2x HK Audio MultiGrip
Abmessungen (BxHxT) 48 x	48,5 x 59,5 cm
Gewicht	30,2 kg / 66,6 lbs.

LUCAS 2K18 Subwoofer
Max SPL peak2 128 dB
Frequenzgang +/- 5 dB	39 Hz - 130 Hz
Eingänge	2x Klinke/ XLR-Kombibuchse
Ausgänge	2x XLR Thru, 2x Satellites Out (Speakon)
Bassloutsprecher	1x 18"
Hochstädterfl ansch	1x M20 (K&M)
Griff e	2x HK Audio MultiGrip
Abmessungen (BxHxT) 51 x 6	7 x 72,5 cm
Gewicht	42,6 kg / 93,9 lbs.

LUCAS 2K Satellite
Max SPL peak2 127 dB
Frequenzgang +/- 5 dB 118 Hz - 18 kHz
Mitteltonlautsprecher	1x 8"
Hochtontreiber	1"
Abstrahlung horizontal/vertical	90" x 55°
Eingänge	Speaker In (Speakon)
Hochständerfl ansch HK Audio MonoTilt 3°
Griffe	1x eingefräster HK Audio ErgoGrip
Abmessungen (BxHxT) 26,5 x 41,5 x 29,5 cm
Gewicht	11,4 kg / 25,1 lbs.

1 Kurzzeit-RMS-Wert, gemessen unter Verwendung eines Sinus-Burst-Signals mit einer Taktrate von 1/4 und einem resultierenden Crest-Faktor von 9 dB bei einer für das System representativen Frequenz
2@10%THD,Halfspace

Allgemeine Technische Daten
Spitzenstrom	2,6 A / 100-120 V AC • 1,4 A / 220-240 V AC
Einschaltstrom	39 A bei 120 V und 230 V

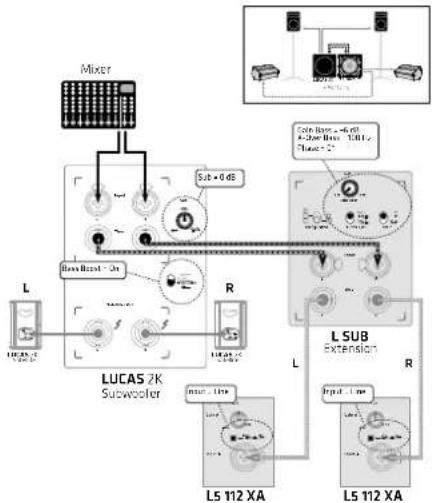

8 Anwendungen

Anschussbeispiele zur Verkabelung f inden Sie ab Seite 32.

Fabricant: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Allemagne

LUCAS 2K15 / 2K18
