BEDIENUNGSANLEITUNG Premium Wireless Doorbell SILVERCREST

Montage-, Bedienungs- und

Sicherheitshinweise

DK

TRÅDL∅SD∅RKLOKKE

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 66

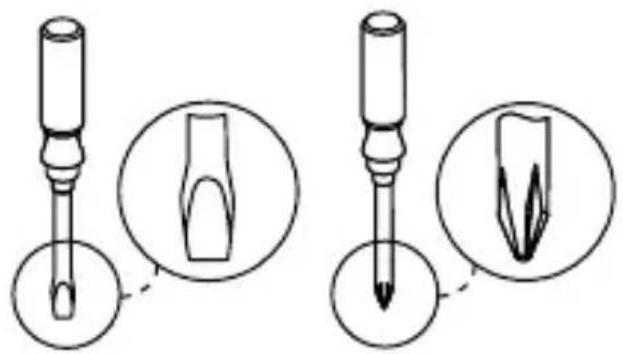

You need

Du skal bruge

Il vous faut

U hebt nodig

Sie benötigen:

Einleitung......Seite 67

Bestimmungsgemäße Verwendung......Seite 67

Teileübersicht......Seite 67

Lieferumfang ....Seite 68

Technische Daten......Seite 69

Sicherheit ......Seite 69

Allgemeine Sicherheitshinweise......Seite 70

Sicherheitshinweise zu Batterien......Seite 70

Montage......Seite 72

Inbetriebnahme......Seite 72

Batterien einsetzen / wechseln......Seite 72

Sender / Empfänger synchronisieren......Seite 73

Signalart einstellen....Seite 74

Lautstärke einstellen......Seite 75

Signalton auswählen......Seite 75

Sender an bestehendes Türklingelsystem / bestehende Türklingel

anschließen......Seite 75

Sender an eine vorhandene Klingelanlage anschließen......Seite 76

An eine vorhandene Klingeltaste anschließen ....Seite 77

Fehler beseitigen......Seite 77

Reinigung und Pflege......Seite 78

Entsorgung......Seite 78

Konformitätserklärung......Seite 79

Garantie......Seite 80

Design-Funktürklingel

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

BestimmungsgemäßeVerwendung

Dieses Produkt ist zur drahtlosen Übertragung des Türklingelsignals bestimmt. Dieses Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teileübersicht

Empfänger

1 Signalanzeige
2 Lautsprecher
3 Signalart-Auswahltaste (optisches, akustisches, optisches und akustisches Signal)

4 Klingelton-Auswahltaste
5 Lautstärketaste / Synchronisationstaste
6 Batteriefachdeckel
7 Aufhängevorrichtung
8 Batteriefach

Sender

9 Klingeltaste
10 Namensschild
11 Sperre
12 Halterung (für Wandmontage)
13 Batteriefach
14 Innenabdeckung

Montage

15 Gummiabdeckung
16 Schraube
17 Dübel
18 Kabelausgang
19 Kabelhalterung

Lieferumfang

1 Sender
1 Empfänger
3 Batterien 1,5 V..., Typ AA (Empfänger)
1 Batterie 3 V---, Typ CR2032 (Sender)

3 Schrauben (für Sender und für Wandmontage des Empfängers)
3 Dübel
5 Namensschilder (für die Türklingel)
1 Bedienungsanleitung

TechnischeDaten

Reichweite: 150 m (offener Bereich)

Sendefrequenz: 434 MHz

Batterietypen: Empfänger: 3 x 1,5 V ——(Typ AA/LR6),

Sender: 1 x 3 V---(Typ CR2032)

Empfänger: Signaltonlautstärke (bei max.

Lautstärkeeinstellung): ca. 73 dB

(bei Geräteabstand von 1 m)

Schutzart Sender: IP44 (spritzwassergeschützt)

Sicherheit

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEI- SUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  ■ Kontrollieren Sie alle Teile auf ihre Unversehrtheit. Bei der Montage beschädigter Teile besteht Verletzungsgefahr.

Sicherheitshinweise zu Batterien

WARNUNG! LEBENSGEFAHR! Batterien können verschluckt

werden, was lebensgefährlich sein kann. Nehmen Sie sofort ärztliche Hilfe in Anspruch, wenn eine Batterie verschluckt wurde.

EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare

Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien niemals in Feuer oder Wasser. Die Batterien können explodieren.
■ Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr!

■ Tauschen Sie immer alle Batterien gleichzeitig aus und setzen Sie nur Batterien des gleichen Typs ein.
■ Verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
■ Batterien gehören nicht in den Hausmüll. Entsorgen Sie verbrauchte Batterien umweltgerecht.
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien ordnungsgemäß zu entsorgen!
- Halten Sie Batterien von Kindern fern, werfen Sie Batterien nicht ins Feuer, schließen Sie Batterien nicht kurz und nehmen Sie sie nicht auseinander.
Bei Nichtbeachtung der Hinweise können die Batterien über ihre Endspannung hinaus entladen werden. Es besteht dann die Gefahr des Auslaufens. Falls die Batterien in Ihrem Gerät ausgelaufen sein sollten, entnehmen Sie diese sofort, um Schäden am Gerät vorzubeugen!
■ Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure spülen Sie die betroffene Stelle mit reichlich Wasser ab und / oder suchen Sie einen Arzt auf!
■ Verwenden Sie keine aufladbaren Batterien.
■ Schließen Sie die Anschlusspole keinesfalls kurz.
■ Verwenden Sie niemals gebrauchte und neue Batterien zusammen.
■ Entfernen Sie die Batterien, wenn sie längere Zeit nicht verwendet wurden, aus dem Gerät.
Achten Sie beim Einlegen auf die richtige Polarität!

- Montage

Hinweis: Für die Montage der Türklingel benötigen Sie einen Schraubendreher und eine Bohrmaschine.

Hinweis: Verwenden Sie für die Montage nur die mitgelieferten Schrauben und Dübel.

Empfänger anbringen (siehe Abb. D) Sender anbringen (siehe Abb. E)

- Inbetriebnahme

- Batterien einsetzen / wechseln

☐ Legen Sie vor der Inbetriebnahme des Gerätes Batterien zur Energieversorgung ein.

⚠ VORSICHT! Verwenden Sie ausschließlich den angegebenen Batterietyp. Andernfalls drohen Beschädigungen des Produkts.

Empfänger (siehe Abb. B):

☐ Entfernen Sie den Batteriefachdeckel 6 auf der Rückseite des Gerätes.
□ Entfernen Sie ggf. verbrauchte Batterien.
□ Legen Sie 3 Batterien (1,5 V ——, Typ AA) ein.

Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im Batteriefach 8 angezeigt.

☐ Schließen Sie das Batteriefach 8.

Sender:

☐ Entfernen Sie die Halterung 12 auf der Rückseite des Senders, indem Sie auf die Sperre 11 drücken, und entfernen Sie die Gummiabdeckung 15 (siehe Abb. C1).
☐ Entfernen Sie ggf. verbrauchte Batterien (siehe Abb. C2).
☐ Legen Sie eine Batterie (3 V ——, Typ CR 2032) ein. Die mit „+“ markierte Seite muss nach oben zeigen.
□ Bringen Sie die Gummiabdeckung 15 an, schließen Sie die Halterung 12 des Senders wieder auf der Rückseite des Geräts.

- Sender / Empfänger synchronisieren

Die Türklingel funktioniert über 434 MHz, was eine recht weit verbreitete Frequenz ist. Um sicherzustellen, dass die Funktionen Ihrer Türklingel nicht von anderen Türklingeln in Ihrer Nachbarschaft beeinflusst wird, müssen Sender und Empfänger in Bezug auf die Verschlüsselung des Signals synchronisiert werden. Jeder Sender hat eine eigene Signal-Verschlüsselung.

Synchronisieren Sie Sender und Empfänger wie folgt:

☐ Sobald die Batterien eingelegt sind, gelangt der Empfänger für ca. 1 Minute in den Synchronisationsmodus. Die Signalanzeige am Empfänger leuchtet während des Synchronisationsmodus konstant in blauer Farbe auf.
☐ Sie können auch manuell in den Synchronisationsmodus gelangen, indem Sie die Synchronisationstaste 5 für ca. 3 Sekunden halten.

☐DieSignalanzeige 1 am Empfänger leuchtet für ca. 1 Minute konstant auf und zeigt dadurch, dass der Empfänger im Synchronisationsmodus ist.

Drücken Sie die Klingeltaste 9 des Senders, während der Empfänger im Synchronisationsmodus ist. Sobald der Empfänger das Signal empfangen hat, flackert das blaue Licht der Signalanzeige 16-mal auf, um zu signalisieren, dass die Synchronisation erfolgreich war.

•Signalarteinstellen

Der Empfänger kann ein empfangenes Türsignal entweder akustisch als auch optisch oder akustisch oder optisch anzeigen.

□ Wählen Sie mithilfe der Signalart-Auswahltaste 3 aus, ob das Signal sowohl akustisch als auch optisch oder akustisch oder optisch angezeigt werden soll.

☐ Drücken Sie 1x die Signalart-Auswahltaste 3. Ein akustisches Signal wird ertönen und die Signalanzeige 1 wird anschließend aufleuchten. Der Empfänger wird nun den Signalton akustisch und optisch wiedergeben. Drücken Sie erneut die Signalart-Auswahltaste 3. Ein akustisches Signal wird ertönen. Der Empfänger wird nun den Signalton akustisch wiedergeben. Drücken Sie erneut die Signalart-Auswahltaste 3. Der Empfänger wird nun den Signalton optisch anzeigen.

Lautstärkeeinstellen

Drücken Sie die Lautstärketaste 5, bis die gewünschte Lautstärke erreicht ist. Es gibt insgesamt 4 mögliche Lautstärkeeinstellungen: sehr laut, laut, mittel, leise.

•Signaltonauswählen

Hinweis: Die Türklingel verfügt über 16 unterschiedliche Signaltöne.

☐ Drücken Sie die Klingelton-Auswahltaste 4. Der erste Signalton erklingt.
☐ Drücken Sie die Klingelton-Auswahltaste 4 erneut, um zum nächsten Signalton zu gelangen.
☐ Wiederholen Sie diesen Vorgang, bis Sie Ihren gewünschten Signalton ausgewählt habe. Der zuletzt ausgewählte Signalton wird automatisch gespeichert.

- Sender an bestehendes Türklingelsystem/bestehende Türklingel anschließen

☐ Entfernen Sie die Halterung 12 auf der Rückseite des Senders, indem Sie auf die Sperre 11 drücken, und entfernen Sie die Gummiabdeckung 15 (siehe Abb. C1).
☐ Öffnen Sie die Innenabdeckung 14 mittels eines Kreuzschlitzschraubendrehers (siehe Abb. F).

□ Entfernen Sie mittels eines Schraubendrehers den Kunststoffclip am Kabelausgang 18 (siehe Abb. G).
□ Stecken Sie das Kabel durch Kabelhalterung 19 und Kabelausgang 18 (siehe Abb. H).
☐ Schließen Sie das Kabel mittels eines Schraubendrehers an den Anschlüssen A und C (für bestehendes Türklingelsystem) oder an den Anschlüssen B und C (für bestehende Türklingel) an (siehe Abb. H).

- Sender an eine vorhandene Klingelanlage anschließen (siehe Abb. I)

Vorhandene Klingelanlage erweitern:

Eine bereits vorhandene Klingelanlage kann mit diesem Produkt erweitert werden.

Die Betriebsspannung der Klingelanlage darf zwischen 4–12 V liegen. Dabei ist es gleichgültig, ob es sich um Gleichspannung oder um eine 50 Hz Wechselspannung handelt. Falls es sich bei der vorhandenen Klingelanlage um eine gleichspannungsbetriebene Anlage handelt, muss der Pluspol der Klingel an den Kontakt C des Senders und der Minuspol an den Kontakt A des Senders angeschlossen werden.

WICHTIG! Vertauschen Sie niemals die Polarität. Das Gerät kann hierbei Schaden nehmen (für Details beachten Sie Abb. I).

Die Anschlussklemmen A und C, die sich, wie in Abb. I gezeigt, auf der Platine des Senders befinden, müssen direkt mit den elektrischen Anschlüssen des Signalgebers (z.B. Glocke) verbunden werden. Der Taster des Senders ist bei dieser Betriebsart ebenfalls verwendbar.

Hinweis: Wenden Sie sich an eine Elektrofachkraft, falls Sie bei der Installation Schwierigkeiten haben sollten.

- An eine vorhandene Klingeltaste anschließen (siehe Abb. J)

Die Klingeltaste darf nicht mit der vorhandenen Klingelanlage verbunden sein. Die Batterie muss im Sender bleiben. Die Anschlussklemmen B und C werden zu diesem Zweck mit einer zweiadrigen Leitung an der Klingeltaste angeschlossen. Die Klingeltaste darf ausschließlich mit dem Sender verbunden sein.

●Fehlerbeseitigen

Nach Einfluss von außergewöhnlichen Umweltbedingungen (z.B. einem starken elektromagnetischen Feld) funktioniert das Produkt möglicherweise nicht mehr einwandfrei. Entnehmen Sie in diesem Fall beiden Geräten die Batterien für ca. 2 Minuten. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren“ beschrieben.

Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Batterien und setzen Sie sie erneut ein. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren“ beschrieben.

- Reinigung und Pflege

■ Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.
□ Reinigen Sie das Gerät nur äußerlich mit einem weichen, trockenen Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Gerät, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EC und deren Änderungen recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

- Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, erklären in alleiniger Verantwortung, dass das Produkt: Design-Funktürklingel, Modell-Nr.: HG00783A / HG00783B, Version: 03 / 2016, auf das sich diese Erklärung bezieht, mit den Normen/normativen Dokumenten der 1999/5/EC übereinstimmt.

Tobios Carey

Die komplette Konformitätserklärung finden Sie unter: www.owim.com.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE IP44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model no.: HG00783A/HG00783B

Version: 03/2016

Last Information Update · Tilstand af

Informationen: 03 / 2016

Ident.-No.: HG00783A/B032016-6

IAN275101
