Produkttyp	LED-Smart-TV-Fernseher
Marke	Megasat
Modell	Royal Line III 32 Smart
Bildschirmgröße	32 Zoll (81,3 cm)
Auflösung	1920 x 1080 (Full HD)
Kontrastverhältnis	3000:1
Helligkeit	250 cd/m²
Blickwinkel	178° H / 178° V
DVB-T2-Standard	H.265 / HEVC
CI+-Steckplatz	Ja (HD+ bereit)
Bluetooth	Version 4.2
WLAN	Ja
Betriebssystem	Android 9.0
Prozessor	ARM Cortex-A53 (1 GB DDR / 8 GB Flash)
Video-Wiedergabeformate	MPG, AVI, TS, MOV, MKV, DAT, MP4, VOB, RM
Audio-Wiedergabeformate	MP3, WMA, AAC
Foto-Wiedergabeformate	JPEG, BMP, PNG
Lautsprecher	2 x 10 Watt (Stereo)
VESA-Norm	200 x 100 mm
Hauptanschlüsse	2x HDMI, 2x USB, 1x LAN, Antenneneingänge (DVB-S/S2 und DVB-T/T2/C), koaxialer Audioausgang, Kopfhörerausgang, AV-Eingang (CVBS + Audio)
Stromversorgung	AC 100-240 V, 50/60 Hz; DC 12 V, 3A (10-30 V stabilisiert)
Leistungsaufnahme Betrieb / Standby	31 W / <0,5 W
Energieeffizienzklasse	F (Skala A bis G)
Abmessungen mit Standfuß (B x H x T)	731 x 491 x 211 mm
Abmessungen ohne Standfuß (B x H x T)	731 x 432 x 85,7 mm
Gewicht	4,2 kg

Häufig gestellte Fragen - Royal Line III 32 Smart MEGASAT

Wie verbinde ich den Fernseher mit dem Internet?

Sie können den Fernseher über ein LAN-Kabel (RJ45) oder über WLAN verbinden. Wählen Sie bei der Ersteinrichtung Ihr WLAN-Netzwerk aus und geben Sie das Passwort ein. Sie können auch über das Smart-TV-Menü unter Einstellungen > Netzwerk und Internet auf die Netzwerkeinstellungen zugreifen.

Wie starte ich einen Sendersuchlauf?

Drücken Sie die MENU-Taste auf der Fernbedienung, wählen Sie Programme und dann den Suchmodus (Standard, Netzwerk usw.). Wählen Sie Suche und bestätigen Sie mit OK. Sie können vor der Suche auch das Land und den Kanalityp auswählen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien. Stellen Sie sicher, dass Sie sich in einem Abstand von weniger als 5 Metern zum Fernseher und in einem Winkel von 30 Grad befinden. Vermeiden Sie starke Lichtquellen in der Nähe des Infrarotsensors.

Wie installiere ich ein CI+-Modul für Pay-TV?

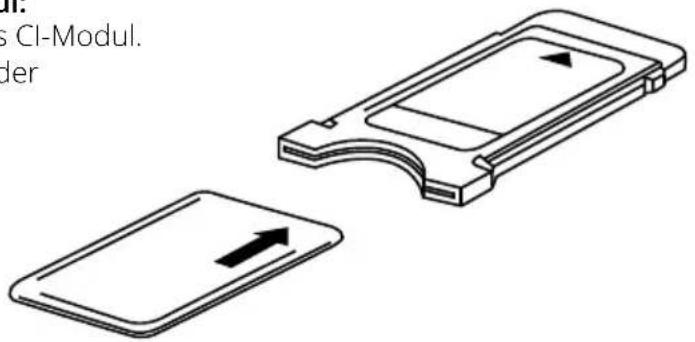

Stecken Sie zuerst die Smartcard in das CI+-Modul (Chip nach oben). Setzen Sie dann das Modul fest in den CI+-Steckplatz auf der Rückseite des Fernsehers ein, bis es einrastet. Warten Sie einige Minuten für die Aktivierung.

Kann ich einen Bluetooth-Kopfhörer anschließen?

Ja, der Fernseher verfügt über Bluetooth 4.2. Aktivieren Sie Bluetooth in den Smart-TV-Einstellungen (Einstellungen > Bluetooth) und versetzen Sie Ihren Kopfhörer in den Kopplungsmodus. Wählen Sie ihn in der Liste der erkannten Geräte aus.

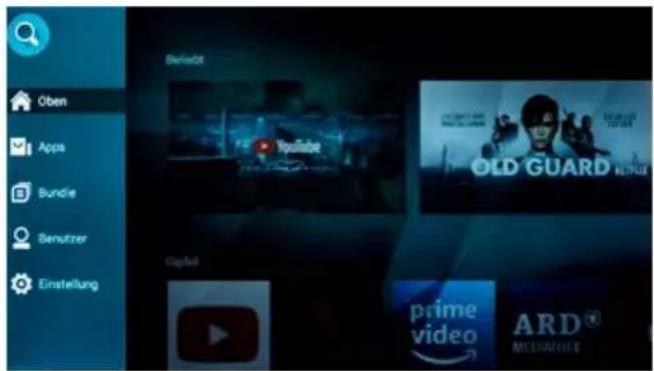

Wie nutze ich die Smart-TV-Funktion?

Drücken Sie die SMART-Taste auf der Fernbedienung, um die Smart-TV-Oberfläche zu öffnen. Navigieren Sie mit den Pfeiltasten, öffnen Sie Apps, nutzen Sie den Chrome-Browser oder laden Sie neue Apps aus dem App Store oder Google Play Store herunter.

Wie nehme ich eine Sendung auf?

Schließen Sie einen USB-Stick oder eine externe Festplatte an einen USB-Anschluss an. Drücken Sie im TV-Modus die REC-Taste, um die Aufnahme zu starten. Sie können Aufnahmen auch über den EPG-Führer programmieren. Hinweis: Die Aufnahme erfordert optionale Software und kann bei verschlüsselten Sendern eingeschränkt sein.

Das Bild ist verzerrt oder zu groß. Was tun?

Verwenden Sie die ASPECT-Taste (oder Bildformat) auf der Fernbedienung, um zwischen den Formaten Auto, 16:9, 4:3, Zoom1, Zoom2 zu wählen. Sie können das Verhältnis auch im Menü Bild ändern.

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie ins Hauptmenü (MENU-Taste), dann Funktion > Zurücksetzen. Geben Sie den Standard-PIN 0000 ein. Bestätigen Sie, um alle Einstellungen zu löschen und die Ersteinrichtung neu zu starten.

Welche Empfangsarten sind möglich?

Der Fernseher kann Signale von DVB-S/S2 (Satellit), DVB-C (Kabel), DVB-T/T2 (Antenne) und analoges Fernsehen (ATV) empfangen. Drücken Sie die INPUT-Taste, um die gewünschte Quelle auszuwählen.

BEDIENUNGSANLEITUNG Royal Line III 32 Smart MEGASAT

1. Sicherheitshinweise....03
2. Lieferumfang....03
3. Standfußmontage....04
4. Bezeichnungen

4.1 Front- und Seitenansicht 06
4.2 Anschlüsse....07
4.3 Fernbedienung....08

1. Erstinstallation....09

5.1 Eingangsquelle wählen....11
5.2 Empfang über DVB-C (Kabelfernsehen)....11
5.3 Empfang über DVB-S (Satellitenfernsehen)....11
5.4 Empfang über DVB-T (terrestrische Antenne)....11

1. Hauptmenü

6.0 Hintergrundbeleuchtung....12
6.1 Bildeinstellungen....13
6.2 Toneinstellung....14
6.3 Programm Einstellung....15
6.3 Cl+ Schacht zur Pay-TV Erweiterung....18
6.4 Funktion Einstellungen....19
6.5 Zeit....20

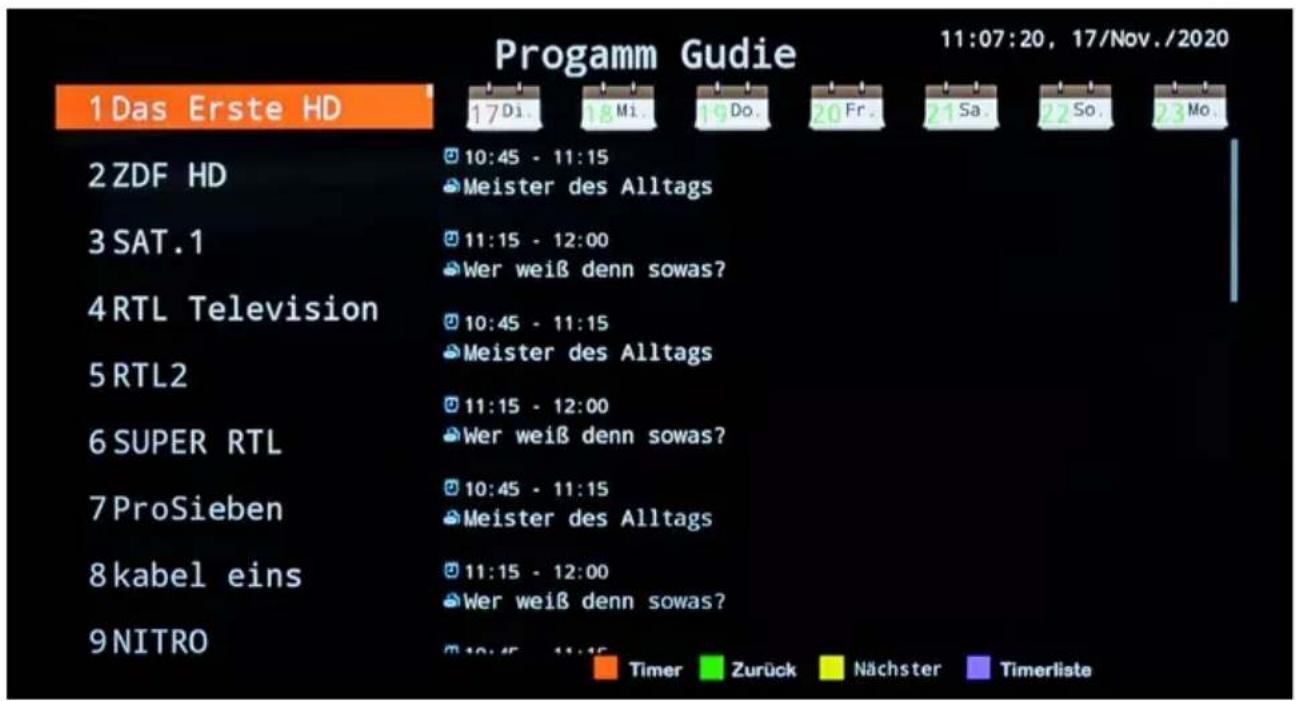

1. EPG (Elektronischer Programmführer)....21
2. CI+ Schacht zur Pay-TV Erweiterung 22
3. Smart-TV-Funktion

9.1 Einstellungen 23
9.2 Netzwerk & Internet....23
9.3 Bluetooth 24
9.4 Geräteeinstellungen 25
9.4 Info 25
9.4 Datum & Zeit....25

9.5 Media....27

1. Bedienung der Smart-TV-Oberfläche 28
2. Technische Daten....30
3. Fehlerbehebung....32
4. Konformitätsinformation .... 33

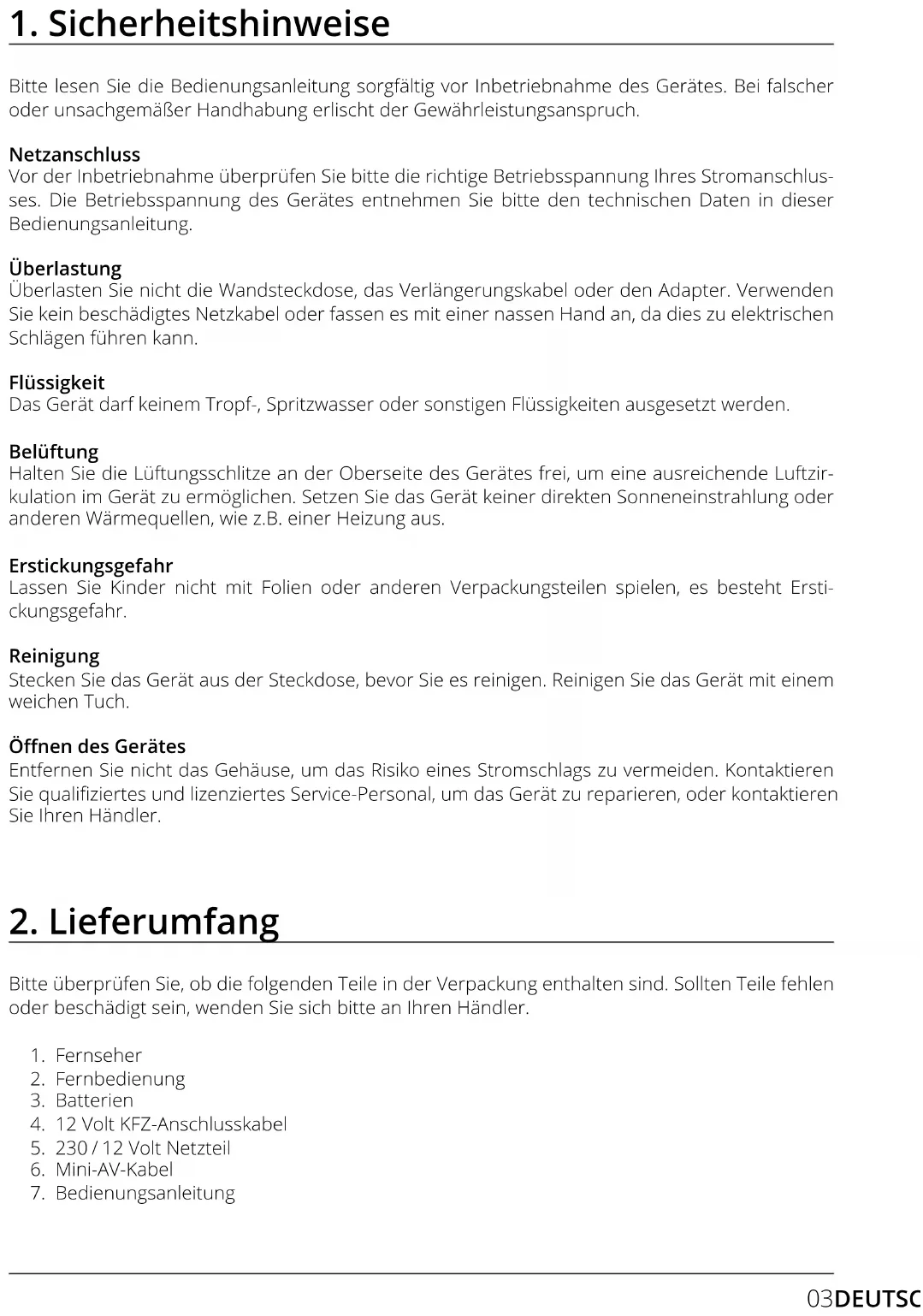

1. Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss

Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes entnehmen Sie bitte den technischen Daten in dieser Bedienungsanleitung.

Überlastung

Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit

Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung

Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus.

Erstickungsgefahr

Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung

Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Öffnen des Gerätes

Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

2. Lieferumfang

Bitte überprüfen Sie, ob die folgenden Teile in der Verpackung enthalten sind. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. Fernseher
2. Fernbedienung
3. Batterien
4. 12 Volt KFZ-Anschlusskabel
5. 230/12 Volt Netzteil
6. Mini-AV-Kabel
7. Bedienungsanleitung

3. Standfußmontage (optional)

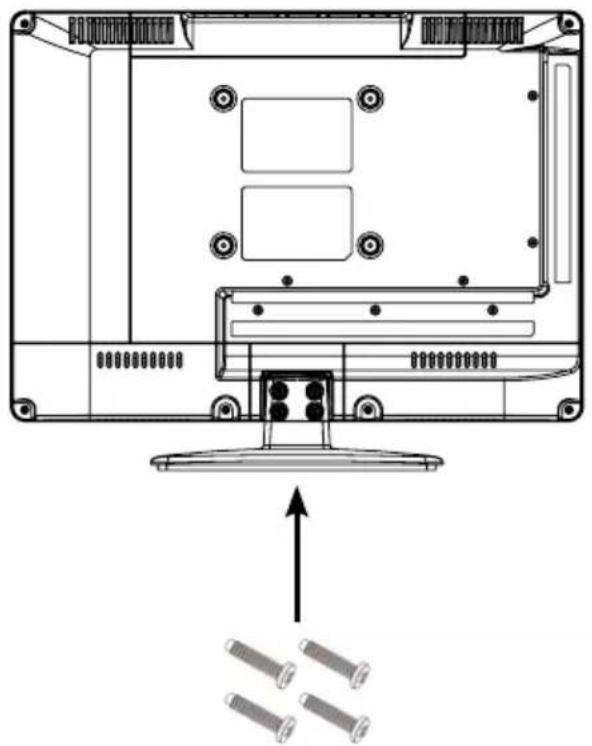

So montieren Sie den Standfuß für 19 / 22 / 24 Zoll Fernseher

Legen Sie den Fernseher auf eine flache, weiche Unterlage (z. B. Decke, Schaumstoff, ...) um Schäden am Fernseher, bzw. Display zu vermeiden.

Stecken Sie den Standfuß wie abgebildet an den Fernseher.

Benutzen Sie einen geeigneten Schraubendreher und befestigen Sie die Standfüße mit den beiliegenden Schrauben. Achten Sie darauf, dass die Schrauben richtig angezogen sind.

3. Standfußmontage (optional)

So montieren Sie die Standfüße für den 32 Zoll Fernseher

Legen Sie den Fernseher auf eine flache, weiche Unterlage (z. B. Decke, Schaumstoff, ...) um Schäden am Fernseher, bzw. Display zu vermeiden.

Vergewissern Sie sich, dass die Standfüße mit der offenen Seite nach außen zeigen

Stecken Sie die Standfüße wie abgebildet an den Fernseher.

Die Standfüße sind mit zwei Verriegelungen versehen. Stecken Sie die Füße soweit in den Rahmen des Fernsehers, bis diese einrasten.

4.1 Front- und Seitenansicht

Frontansicht

Seitenansicht

INPUT MENU CH+ CH- VOL+ VOL-

INPUT	Drücken Sie die Taste um die Signalquelle zu wählen (z. B. DTV, HDMI, ...)
MENU	Drücken Sie die Taste um in das Menü zu gelangen.
CH +/-	Schaltet die Programme hoch / runter.
VOL +/-	Regelt die Lautstärke lauter / leiser.
	Schaltet den Fernseher ein, bzw. aus (Standby).

Hinweis:

Drücken Sie die Taste INPUT mehrfach, um die gewünschte Signalquelle zu wählen. Nach einer kurzen Wartezeit schaltet der TV auf die gewünschte Signalquelle um.

4. Bezeichnungen

4.2 Anschlüsse

Ansicht Unterseite

DC IN

RJ 45

CVBS out LINE L out LINE R out

HDMI 1

HDMI 2

DVB-S/S2

DVB-C/T2

DC IN Anschluss für 230 Volt Stromversorgung (DC 10\~30 Volt).

RJ45 Verbindung mit einem Netzwerk via LAN-Kabel.

CVBS out Video-Eingang mit Klinkenstecker.

Line L/R out Audio-Eingang mit Klinkenstecker (rechts/links).

HDMI 1 HDMI-Eingang für den Anschluss eines Receiver, DVD-Player, etc.

HDMI 2 HDMI-Eingang für den Anschluss eines Receiver, DVD-Player, etc.

DVB-S/S2 Antennen-Eingang für DVB-S2 (Satellit) (max. 500 mA).

DVB-C/T2 Antennen-Eingang für Kabelfernsehen oder DVB-T2-Antenne.

Seitenansicht

COAXIAL

COAXIAL Digitaler Audio-Ausgang (koaxial).

Common Interface Steckplatz für CI / CI+ Module.

Mini AV AV-Eingang (FBAS/Audio) über Adapterkabel.

Kopfhörer Ausgang für Kopfhörer mit 3,5 mm Klinken-Anschluss.

USB 1 / USB 2 USB-Anschluss zur Medienwiedergabe oder zur Aufnahme bzw. Timeshiftfunktion (nur mit optionaler Software).

4. Bezeichnungen

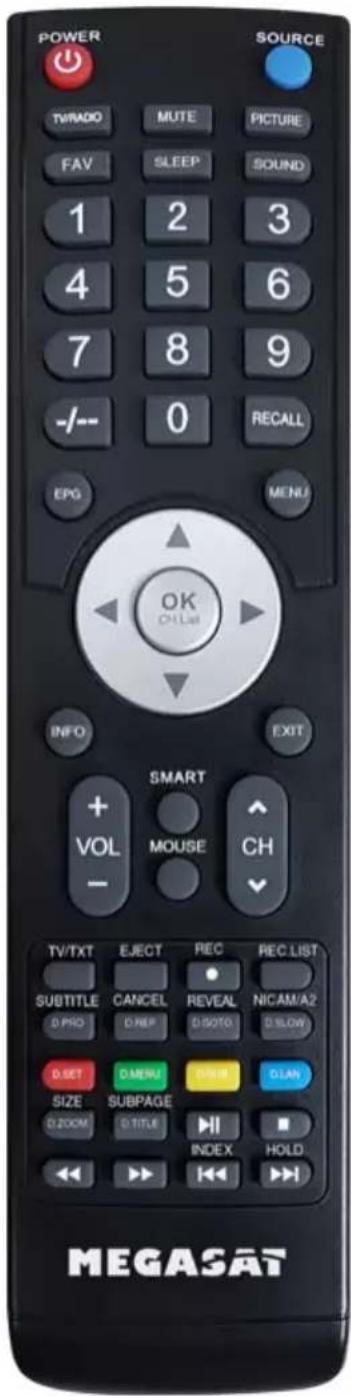

4.3 Fernbedienung

POWER TWRADO MUTE PICTURE FAV SLEEP SOUND 1 2 3 4 5 6 7 8 9 -/-- 0 RECALL EPG MENU OK CH:LLall INFO EXIT SMART + VOL MOUSE CH - TV/TXT EJECT REC REC LIST SUBTITLE CANCEL REVEAL NICAM/A2 D PRO D REP DISOTO D SLOW D SET D MENU DISH D LAN SIZE SUBPAGE D ZOOM D TITLE HII INDEX HOLD << > << > << > MEGASAT

POWER Fernseher ein-/ausschalten (Standby)

SOURCE Signalquelle auswählen

TV/RADIO Zwischen TV- und Radiosendern wechseln

MUTE Ton stummschalten

PICTURE Zu Bildvoreinstellungen wechseln

FAV Favoritenliste anzeigen

SLEEP Automatischer Ausschalttimer einstellen

SOUND Zu Tonvoreinstellungen wechseln

ZIFFERNTASTEN Zur Eingabe von z. B. Programmnummern

-/- Wechselt zwischen ein- und zweistellig

bei der Zifferneingabe

RECALL Zurück zum letzten Programmplatz

EPG Elektronischer Programmführer

MENU Öffnet das Hauptmenü

PFEILTASTEN Zur Navigation im Hauptmenü und DVD Menü,

zum Programmwechsel und zur Lautstärkeregelung

OK (CH.List)

Um eine Auswahl zu bestätigen / Programmliste

INFO

Informationen anzeigen

EXIT

Das jeweilige Menü verlassen

VOL+/-

Lautstärke erhöhen / verringern

CH +/- Programme wechseln

SMART Wechselt in das Smart-Menü

MOUSE Schaltet die Maus-Funktion ein/aus

(Maus-Zeiger steuerbar über die Pfeiltasten)

TV/TXT Videotext aufrufen und beenden

EJECT Wirft die DVD aus (nur im DVD Modus möglich)

REC Startet eine Aufnahme (optional)

REC.LIST Zeigt die Aufnahmeliste (optional)

SUBTITLE / D.PRO Untertitel ein-/ausblenden (wenn verfügbar)

D.PRO bearbeitet die Wiedergabeliste im DVD Modus

CANCEL / D.REP

Umschalten zwischen Videotext / Fernsehprogramm

REVAL / D.GOTO

D.REP Wiederholungsmodus im DVD Modus einstellen

Zeigt versteckte Informationen im Videotext

D.GOTO Spielt ihre Lieblingstitel / -Kapitel

NICAM/A2 / D.SLOW Zu Nicam/A2 wechseln

D.SLOW spielt DVDs in Zeitlupe ab

D.SET: DVD System Einstellungen

D.MENU: DVD Menü aufrufen

D.SUB: DVD-Untertitel aufrufen

D.LAN: Sprachen/Tonspuren im DVD Modus wechseln

SIZE / D.ZOOM Vergrößern Sie die Ober- und Unterseite im Videotext

D.ZOOM wählt einen Bildausschnitt im DVD Modus

SUBPAGE / D.TITLE Unterseiten im Videotext aufrufen/beenden

D. TITLE zeigt den DVD Titel im DVD Menü

▶II Start / Pause

■ Stopp

◀◀ / ▶▶ Vorwärts spulen / Rückwärts spulen

Vorheriges Kapitel / Nächstes Kapitel

INDEX Ruft die INDEX Seite im DVD Menü auf

HOLD Hält den Unterseitenwechsel im Videotext an

5. Erstinstallation

1. Verbinden den Fernseher mit der Stromversorgung und schalten Sie den Netzschalter an der Rückseite des Gehäuses ein. Der Fernseher befindet sich nun im Standby Modus (LED leuchtet ROT).
2. Drücken Sie die Power Taste an der Fernbedienung (LED leuchtet BLAU).
3. Nachdem der Fernseher gestartet ist, erscheint das Erstinstallationsmenü. Sie können nun folgende Einstellungen vornehmen:

Hinweis:

Durch drücken der ◀▶ Tasten gelangen Sie zum nächsten bzw. vorherigen Schritt.

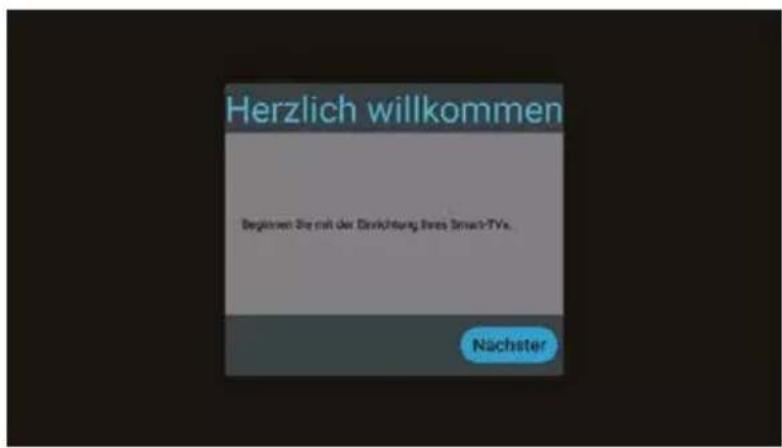

Herzlich willkommen Beginnen Sie mit der Erkrichtung fries Smart TVs. Nachster

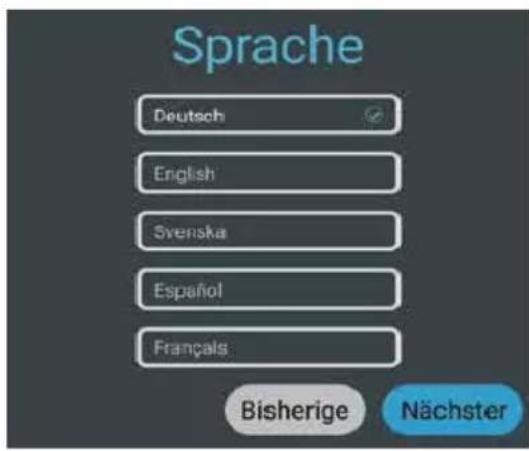

Sprache Deutsch English Svenska Español Françals Bisherige Nächster

Wählen Sie Ihre Menüsprache und wechseln Sie anschließend zum nächsten Schritt.

Netzwerkeinstellung Verbindungsstatus Nicht verbunden IP: Nicht verbunden Bisherige Nächster

Wenn Sie den Fernseher per WLAN mit einem Router verbinden möchten, wählen Sie den Namen in der Liste aus und bestätigen mit OK. Geben Sie hier das Passwort das Internet-Routers ein. Drücken Sie anschließend auf Verbinden, um eine Verbindung herzustellen.

Alternativ kann der TV auch über ein LAN-Kabel (RJ45) betrieben werden. Verbinden Sie das Kabel mit Ihrem Internet-Router um eine Verbindung mit dem Internet herzustellen. Hinweis: Über das Menü Einstellungen/Netzwerk & Internet, können Sie die Einstellung jederzeit ändern.

5. Erstinstallation

Land Bulgarien Dänemark Deutschl. Estland Fidschi Finnland Frankreich Georgien Ghana Bisierige Nachster

Wählen Sie Ihr Land aus und wechseln Sie anschließend zum nächsten Schritt.

Suchtyp TV Mode Satellite Scan Mode Preset Scan Bisherige Stomieren Nächster

Wählen Sie den TV Mode und wechseln Sie anschließend zum nächsten Schritt. Als Standard ist der Satelliten Modus gewählt und die vorinstallierte Senderliste wird geladen.

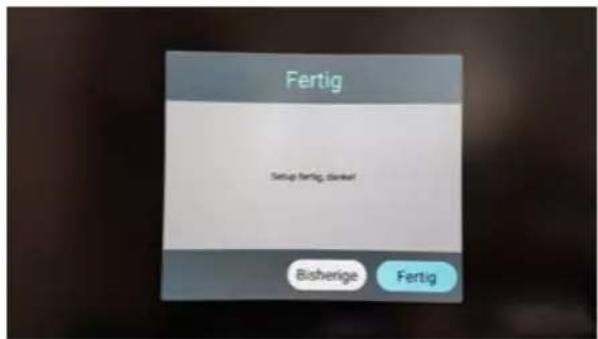

Fertig Setup fertig, darker Bisherige Fertig

Wählen Sie „Fertig“ um die Erstinstallation abzuschließen. Wählen Sie zurück um eine andere Option zu wählen.

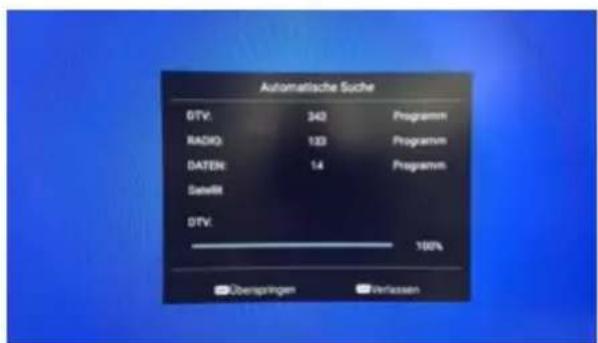

Automatische Suche DTV: 342 Programm RADIO: 103 Programm DATEN: 14 Programm Satelt DTV: 100% Überspringen Verlassen

Die vorinstallierte Senderliste (nur im Satelliten DVB-S Modus) wird nun geladen und die Installation abgeschlossen.

5. Erstinstallation

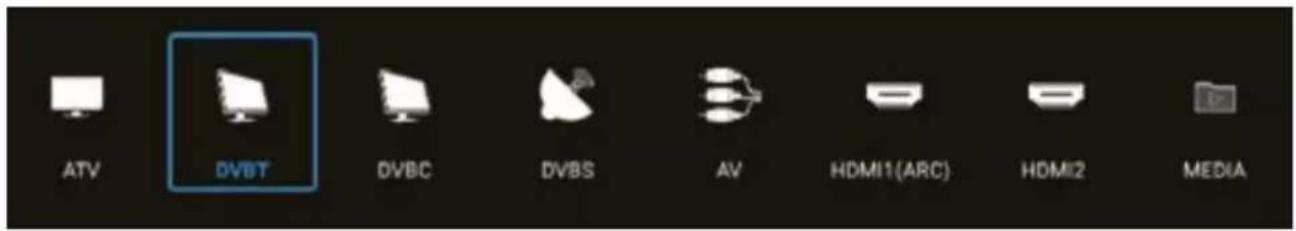

5.1 Eingangsquelle wählen

ATV DVBT DVBC DVBS AV HDMI1(ARC) HDMI2 MEDIA

Um zwischen den jeweiligen Empfangsquellen zu wechseln, drücken Sie die INPUT Taste auf der Fernbedienung. Wählen Sie die gewünschte Eingansquelle und bestätigen Sie mit der OK-Taste auf der Fernbedienung.

• ATV (Empfang analoger TV-Sender)
• DVB-T (Empfang über terrestrischer Antenne)
• DVB-C (Empfang über Kabelfernsehen)
• DVB-S (Empfang über Satellit)
• AV (Empfang über externe AV-Geräte, z. B. DVD-Player, Spielekonsole)
• HDMI 1 (Empfang über externe Geräte, z. B. DVD-Player, Spielekonsole)
• HDMI 2 (Empfang über externe Geräte, z. B. DVD-Player, Spielekonsole)
• Media (Öffnet den Mediaplayer, wenn ein USB-Medium eingesteckt ist)

Hinweis:

Der Fernseher ist standardmäßig für den Empfang von Satelliten-Fernsehen vorgesehen. Eine Astra-Senderliste ist bereits programmiert. Möchten Sie Kabelfernsehen nutzen oder Programme über eine DVB-T-Antenne empfangen, müssen Sie nach der Auswahl der Empfangsart das Menü öffnen und über ide Option „Programm“ einen Suchlauf starten. (siehe 6.3)

6. Hauptmenü

Um in das Hauptmenü des Fernsehers zu gelangen, drücken Sie die MENÜ-Taste auf der Fernbedienung. Im Hauptmenü können Sie grundlegende Einstellungen wie z. B. Bild-, Ton- oder Kanaleinstellungen vornehmen. Nutzen Sie die ▲▼ Tasten um die gewünschte Einstellung zu wählen. Bestätigen Sie die Auswahl mit OK, um in das Menü zu gelangen. Haben Sie Einstellungen im jeweiligen Menü vorgenommen, verlassen Sie Schritt für Schritt das Menü mit der Taste EXIT.

Abkürzungen leuchtung die Einstellungen Bild Klingen Programm Funktion Zeit

Hintergrundbeleuchtung

Wählen Sie durch drücken der OK Taste die Hintergrundbeleuchtung aus.

Mit den ◀▶ Tasten können Sie die Beleuchtung regeln.

Bitte beachten Sie, dass durch eine höhere Hintergrundbeleuchtung, auch der Energiebedarf des Gerätes sich ändert.

6. Hauptmenü

6.1 Bildeinstellung

Bild Bildmodus Standard Seltenverhältnis 16.9 HDMI Mode VIDEO Mode Farbtemperatur Normal Lärmminderung Mittel

Bildmodus

Wählen Sie den gewünschten Bildmodus:

• Standard (Standard-Einstellung)
• Film (für mehr Kontraste)
• Lebhaft (für weniger Kontraste)
- Benutzer (Helligkeit, Kontrast, Farbe und Schärfe können nach Bedarf eingestellt werden)

Seitenverhältnis

Wählen Sie das gewünschte Seitenverhältnis des TVs bzw. der TV-Sendung aus:

• Auto (automatische Anpassung des Seitenverhältnisses)
• 16:9 (Anpassung des TV-Bilds in das 16:9 Format)
• 4:3 (Anpassung des TV-Bilds in das 4:3:9 Format)
- Zoom1 (Erste Methode um das TV-Bild zu vergrößern)
• Zoom2 (Zweite Methode um das TV-Bild zu vergrößern)

Farbtemperatur

Wählen Sie die gewünschte Farbtemperatur. Das Gesamtbild des TV-Bilds wird entsprechend angepasst.

• Warm (wärmere Farben)
• Normal (normale Farben)
• Kalt (kalte Farben)

Rauschminderung

Wählen Sie die gewünschten Rauschminderung aus. Diese Funktion glättet das Bild und vermindert Artefakte und Körnung.

• Aus (schaltet die Funktion aus)
• Niedrig (niedrige Rauschreduzierung)
• Mitte (mittlere Rauschreduzierung)
• Hoch (hohe Rauschreduzierung)
• Auto (automatische Rauschreduzierung)

6. Hauptmenü

6.2 Toneinstellung

Klangmodus Standard Ausgleich Balance 0 Automatische Lautstärke aus Umgeben aus SPDIF-Modus PCM AD Switch aus AD Volume 80

Klangmodus

• Standard (Standard-Sound-Einstellung)
- Sport (Sound wird auf Sportakustik konzentriert)
• Film (Sound wird auf Stimmen konzentriert)
- Musik (Sound wird auf Musik konzentriert)
- Benutzer (Toneinstellungen können unter Punkt „Ausgleich“ nach Bedarf eingestellt werden)

Balance

Wählen Sie die gewünschte Balance zwischen dem linken (-)und den rechten (+) Lautsprecher aus. Standardmäßig sollte sich der Wert bei „0“ befinden.

Automatische Lautstärke

„Automatische Lautstärke“ gewährleistet eine einheitliche Lautstärke, wenn Sie von einem TV-Programm auf ein anderes umschalten. Wählen Sie „EIN“ oder „AUS“.

Surround

Aktivieren Sie diesen Punkt, wenn Sie eine Surround-Anlage angeschlossen haben.

Digitaler-Audio-Ausgang

Wählen Sie, ob Sie den digitalen Audio-Ausgang für z. B. einer Surround-Anlagen nutzen:

• Auto (erkennt automatisch den Anschluss einer externen Surround-Anlage)
  • PCM (sendet ein kodiertes Audio-Signal an die externe Surround-Anlage)
• aus (deaktiviert die digitale Audio-Ausgabe. Der Ton wird über die TV-Lautsprecher wiedergegeben)

Nur Audio

Diese deaktiviert den Bildschirm und Sie haben nur eine Tonübertragung. Mit Exit, können Sie den Modus wieder verlassen.

6. Hauptmenü

6.3 Programm

Programm Automatische Suche DVBS manuelle Suche 5V Antenna Feedback aus Kanal bearbeiten Satellitenschüssel-Setup CI informationen Signalinformationen

Land

Wählen Sie das gewünschte Land in dem Sie sich befinden. Diese Auswahl wirkt sich ggf. auch auf die Sendersuche aus.

Scan-Modus

Wählen Sie das gewünschten Modus mit dem Sie die Suche starten möchten

• Standard (Standard Einstellung wird für die Suche verwendet)
• Netzwerk (Sucht alle TP mit Unterfrequenzen ab)
• Blindscan (Durchsucht den Satelliten nach TP und anschließende Sendersuche)
• Fast Scan (Sucht nach Sendern über Anbieter; wird durch Länderauswahl beeinflusst)
  • Voreingestellter Scan (Lädt die Standard Senderliste ab Werk)

Satellit

Wählen Sie den gewünschten Satelliten aus.

Kanal Typ

Wählen Sie den gewünschten Programmtyp aus.

• Frei (nur frei empfangbare Sender)
• Alle (freie und verschlüsselte Sender)
• Verschlüsselt (nur verschlüsselte Sender)

Diensttyp

Wählen Sie, den Diensttyp für Ihre Suche.

• DTV (Digitale TV-Sender)
• Alle (Digitale TV und Radio Sender)
• Radio (nur digitale Radio Sender)

Automatische Suche Scan-Modus Standard Satellit Astra 4A/SES Land auswählen Frankreich Kanaltyp ALLE Diensttyp ALLE LCN-Option aus Suche Einstellen Suche Ausgang

LCN-Option

Diese Abkürzung steht für Logic Channel Numbering und bewirkt, dass das Empfangsgerät anhand einer vom Sender übertragenen Kanalnummer die gefundenen Programme automatisch sortiert. Wird der Suchlauf mit LCN ausgeführt, bleiben die Kanalnummern immer bestehen, auch wenn Kanäle ausgetauscht oder gelöscht werden. Im Standard ist diese Option aus um eine fortlaufende Nummerierung der Sender zu erhalten.

Suche

Wählen Sie die Option Suche und bestätigen Sie die Auswahl mit OK. Die Sendersuche startet num mit Ihren vorab ausgewählten Optionen.

6. Hauptmenü

6.3 Programm

DTV manuelle Suche.

Satellit

Wählen Sie den gewünschten Satelliten aus.

Transponder

Wählen Sie die Option Suche und bestätigen Sie die Auswahl mit OK. Wählen Sie nun den gewünschten TP mit den ▲▼ Tasten aus und bestätigen Sie mit OK.

Nun habe Sie die Möglichkeit den Transponder auf Sender zu durchsuchen. Wählen Sie die gewünschten Optionen (siehe autom. Suche)

DTV manuelle Suche Satellit A/SES 5 A Transponder 3691/ 1600 H Kanaltyp ALLE Diensttyp ALLE Suche Signalqualität ********** Signalstärke ********** DTV: RADIO: DATEN: Einstellen Suche Ausgang

Wählen Sie anschließend die Option Suche und bestätigen Sie die Auswahl mit OK. Die Sendersuche startet num mit Ihren vorab ausgewählten Optionen.

Des Weiteren haben Sie die möglichkeit Signalstärke und Signalqualität zu prüfen. Über die Farbauswahl ROT/GRÜN/GELB haben Sie die Möglichkeit den TP zu bearbeiten.

Transponder

Löschen (ROTE Taste) Löscht den ausgewählten Transponder. Bestätigen Sie den unwiderruflichen Löschvorgang mit OK.

Bearbeiten (GRÜNE Taste) Ändern Sie die Frequenz, die Symbolrate und die Polarität des ausgewählten Transponders. Bestätigen Sie anschließend mit OK.

Neu (GELBE Taste) Fügen Sie einen neuen Transponder hinzu. Geben Sie die Frequenz, die Symbolrate und die Polarität des neuen Transponders ein. Bestätigen Sie anschließend mit OK.

5V Antennenspannung

5V Antennenspannung benötigen Sie nur bei aktiven DVB-T Antennen.

6. Hauptmenü

Kanal bearbeiten

In diesem Menü können Sie die jeweiligen Programme bearbeiten bzw. ordnen. Es stehen Ihnen folgende Optionen zur Verfügung:

Löschen (ROTE Taste) Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die ROTE Taste um es zu löschen.

Bewegen (GELBE Taste) Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die GELBE Taste. Schieben Sie nun das gewählte Progtramm an die gewünschte Position und drücken Sie die gelbe Taste. Alternativ können Sie die Menü Taste drücken und geben anschließend die gewünschte Positionsnummer ein. Bestätigen Sie die Eingabe mit der gelben Taste.

Verbergen (BLAUE Taste) Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die BLAUE Taste. Dieses Programm wird markiert und bei einer Programmumschaltung übersprungen. Hinweis: Über die Senderliste oder Eingabe der Programm nummer können Sie den Sender weiterhin aufrufen.

Favoriten (FAV Taste) Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die FAV Taste um es als Favorit zu markieren (zu erkennen an dem Herz-Symbol). Wenn Sie von nun an im normalen TV-Betrieb die FAV Taste auf der Fernbedienung drücken, werden nur die Programme angezeigt, die Sie als Favorit markiert haben.

Satelliten-Einstellung

In diesem Menü können Sie die Satelliten bearbeiten, LNB Typ anpassen und DISEqC Einstellungen setzen. Es stehen Ihnen folgende Optionen zur Verfügung:

Satellit

Löschen (ROTE Taste) Löscht den ausgewählten Satelliten. Bestätigen Sie den unwiderruflichen Löschvorgang mit OK.

Bearbeiten (GRÜNE Taste) Ändern Sie den Namen, den Längen- und Breitengrad und das Band des ausgewählten Satelliten. Bestätigen Sie anschließend mit OK.

Hinzufügen (GELBE Taste) Fügen Sie einen neuen Satelliten hinzu. Geben Sie den Namen, den Längen- und Breitengrad und das Band des neuen Satelliten ein. Bestätigen Sie anschließend mit OK.

Suchlauf (BLAUE Taste) Starten Sie die Suche mit dem ausgewählten Satelliten. Wählen Sie den Suchmodus, den Sender- sowie den Service-Typ. Bestätigen Sie anschließend mit OK.

6. Hauptmenü

Antenneneinstellung

Drücken Sie die Pfeiltaste rechts um in die Konfiguration zu wechseln. Mit Exit können Sie wieder zurück wechseln.

LNB-Typ Ändern Sie hier den LNB-Typ (Standard: 09750 / 10600)

LNB-Spannung Ändern Sie hier die LNB-Spannungsversorgung (Standard: Ein)

22 KHz Setzen Sie die 22 KHz Einstellung auf ein / aus (Standard: Auto)

Unicable-Einstellung

Wählen Sie „Ein“ wenn Sie den TV an einem Unicable (EN50494)

betreiben möchten.

Wählen Sie die gewünschte IF Channel mit der passenden Frequenz. Passt diese nicht mit Ihrem System überein, müssen Sie diese manuell ändern.

Toneburst Wählen Sie zwischen Kein, Burst A, und Burst B

DiSEqC 1.0 Wählen Sie zwischen Kein, LNB 1 bis LNB 4

DiSEqC 1.1 Wählen Sie zwischen Kein, LNB 1 bis LNB 16

DiSEqC 1.2 Wählen Sie „Ein“ wenn Sie eine Motorsteuerung benötigen.

Hinweis:

In den Antenneneinstellungen müssen Sie in der Regel keine Änderungen vornehmen. Es wird empfohlen, dass nur erfahrene Benutzer die Einstellungen ändern.

Common Interface

In diesem Menü werden alle Informationen über das CI-Modul gezeigt, wenn ein geeignetes Modul eingesteckt wurde. (siehe Seite 22)

Signalinformation

In diesem Menü werden Informationen über den aktuell gewählten Satelliten, Transponder Signalstärke und Signalqualität angezeigt.

6.4 Funktion

Funktion OSD-Zeit 15 Sekunden Sperren KEK PVR List PVR-Option Blue Screen aus Audio Spracheinstellung Audiosprache Englisch Zweite Audiosprache Englisch Untertiteleinstellung Untertitelsprache Englisch Zweite Untertitelsprache Englisch

6. Hauptmenü

OSD-Zeit

Stellen Sie die Sekunden ein, wie lange das Bildschirmmenü eingebelendet bleiben soll. Wählen Sie zwischen Immer, 5, 10, 15 oder 30 Sekunden.

Systemsperre

Sie werden aufgefordert ein Passwort einzugeben. Das Standard-Passwort lautet: 0000 Geben Sie die PIN ein und bestätigen Sie mit OK.

Elterliche Kontrolle:

Je nach Sendung gibt es offizielle Altersbeschränkungen. Wählen Sie in diesem Menü, ab wie viel Jahren die Beschränkung aktiviert werden soll. Wählen Sie zwischen 4-18 Jahren oder „keine“.

Kanalsperre:

Drücken Sie die OK Taste um die Senderliste zu erhalten. Wählen Sie den gewünschten Sender aus und drücken Sie die blaue Taste. Der Sender ist nun mit einem PIN Code gesperrt. Drücken Sie erneut die blaue Taste um den Sender wieder frei zu geben.

Passwort feswtlegen (PIN ändern:

Um die PIN zu ändern (Standard: 0000), müssen Sie zunächst die aktuelle PIN eingeben. Geben Sie nun die neue 4-stellige PIN ein. Bestätigen Sie erneut die neue PIN um den Vorgang abzuschließen.

Hotel

In den Hoteleinstellungen können Sie den Fernseher so konfigurieren, dass Unbefugte keinen Zugriff auf bestimmte Funktionen haben.

Tastensperre: Sperrt die Tasten am Gerät

Scansperre: Sperrt die Sendersuche

Eingabesperre: Sperrt beliebige Eingangsquellen (z.B.: DVB-T, HDMI....)

Standardquelle: Wählen Sie die Quelle, mit der der TV starten soll. (z.B.: DVB-S)

Startkanal: Wählen Sie den Kanal, mit der der TV starten soll.

Lautstärke: Wählen Sie die Lautstärke, mit der der TV starten soll.

Max Lautstärke: Wählen Sie die maximal einstellbare Lautstärke.

Datenbank import.: Importieren Sie eine voreingestellte Datenbank.

Datenbank export.: Exportieren Sie die aktuelle Datenbank.

Sprache: Wählen Sie die Menüsprache aus

Seitenverhältniss: Wählen Sie das Seitenverhältniss 16:9 oder 4:3

Wiederherstellen: Löscht alle Hotel Einstellungen.

CEC

„CEC“ steht für „Consumer Electronics Control“. Mit HDMI CEC können per HDMI verbundene Geräte mit nur einer Fernbedienung gesteuert.

6. Hauptmenü

Shop-Modus

Wählen Sie, ob Sie den Fernseher im Shop Modus nutzen möchten.

Im Shopmodus werden Einstellungen verändert, die den Energiebedarf beeinflussen können.

Geschäft

Da in Geschäften meist eine grellere bzw. hellere Lichtstimmung vorhanden ist, sollte der Fernseher in der Einstellung „Geschäft“ betrieben werden. Dies führt zu schärferen Bilder, satteren Farben, stärkeren Kontrasten, aber auch zu einem höheren Stromverbrauch.

Blauer Bildschirm

Zeigt beim Umschalten einen blauen Bildschirm

Videotext-Sprache

Wählen Sie, welche Teletext-Sprache genutzt werden soll:

• West-Europa, Ost-Europa, Russisch, Arabisch, Faris

Audiosprache Wählen Sie die bevorzugte Audiosprache der TV Sender

Untertitelspr. Wählen Sie die bevorzugte Untertitelsprache der TV Sender

H.O.H Hörgeschädigt Diese Option ist nur aktiviert, wenn die ausgestrahlte Sendung dies unterstützt.

Zurücksetzen

Wählen Sie diese Option, wenn Sie den Fernseher in die Werkseinstellung zurück setzen möchten. Das Standard Passwort:0000

Achtung: alle Einstellungen werden gelöscht und die Erstinstallation wird gestartet.

6.5 Konfiguration

Zeit

Im Zeitmenü haben Sie die Möglichkeit die Abschaltung Ihres Gerätes zu steuern.

Schlaf-Timer

Wählen Sie Ihre gewünschte Ausschaltzeit.

Sie können zwischen: Aus, 10, 20, 30, 60, 90, 120, 180, 240 Minuten wählen.

Hinweis:

Die Sleep-Timer-Funktion kann auch direkt über die Fernbedienung erreicht werden. Drücken Sie hierzu die Taste SLEEP auf der Fernbedienung.

Automatischer Standby

Der automatische Standby regelt die Abschaltzeit des Fernsehers, wenn keine Tasten am Gerät oder Fernbedienung betätigt werden. Ab Werk ist diese Zeit auf 3 Stunden definiert.

7. EPG (Elektronischer Programmführer)

Im Elektronischen Programmführer können Sie eine 7-Tage Vorschau aller Sender sehen (soweit der jeweilige Sender dies zur Verfügung stellt). Nutzen Sie die Pfeiltasten auf der Fernbedienung, um zu navigieren. Mit OK bestätigen Sie die Auswahl.

Optional (mit PVR Software)

Mit der erweiterten PVR Software haben Sie die Möglichkeit Programmierungen über das EPG System durchzuführen

Programm Gudie 11:07:20, 17/Nov./2020 1 Das Erste HD 17 Di. 18 Mi. 19 Do. 20 Fr. 21 Sa. 22 So. 23 Mo. 2 ZDF HD 10:45 - 11:15 Meister des Alltags 3 SAT.1 11:15 - 12:00 Wer weiß denn sowas? 4 RTL Television 10:45 - 11:15 Meister des Alltags 5 RTL2 11:15 - 12:00 Wer weiß denn sowas? 6 SUPER RTL 10:45 - 11:15 Meister des Alltags 7 ProSieben 10:45 - 11:15 Meister des Alltags 8 kabel eins 11:15 - 12:00 Wer weiß denn sowas? 9 NITRO 10:45 - 11:15 Timer Zurück Nächster Timerliste

Hinweis:

Es kann vorkommen, dass die Programmzeitschrift keine oder nur teilweise Informationen bereitstellt. Es kann einige Minuten dauern bis die Daten aktualisiert werden.

Erklärung der Farbtasten

Plant eine Aufnahme (nur mit zusätzlicher Software möglich)
- Öffnet die Timerliste

8. CI+ Schacht zur Pay-TV Erweiterung

Sie können mit dem Fernseher nicht nur frei empfangbare (Free-to-Air) Programme, sondern auch verschlüsselte Programme empfangen, sofern Sie im Besitz einer Smartcard und eines CI-Moduls des jeweiligen Programmanbieters sind.

1. Einsetzen der Smartcard in das CI-Modul:

Stecken Sie die Smartcard vorsichtig in das CI-Modul. Achten Sie darauf, dass der goldene Chip der Smartcard nach oben zeigt.

II. s Cl-Modul. der

2. Einsetzen des CI-Moduls:

Das Modul muss nur 2-3 cm in den CI-Schacht eingesteckt werden. Damit das CAM-Modul richtig einrastet, müssen Sie es am Ende etwas fester eindrücken. Dabei spüren Sie einen leichten Widerstand.

HD+ MODUL TCP/IP / 100 MHz USB USB TCP/IP / 100 MHz Internet C:\ MHz/4.7 D:\-8\- 256

Hinweis:

• Bitte installieren Sie das Cl+ Modul nachdem Sie den Sendersuchlauf abgeschlossen und alle anderen Einstellungen vorgenommen haben.
• Bei der ersten Verwendung kann es einige Minuten dauern, bis das Modul und die Smartcard aktiviert werden. Das Modul überprüft die Aktivierung ggf. bei jedem Einschalten des Fernsehers erneut.
• Wird ein CI+ Modul verwendet, kann der Fernsehsender die Aufnahme/Timeshift von Sendungen verbieten oder (zeitlich) einschränken. Aufnahmen von Sendern, die CI+ benötigen, werden verschlüsselt auf dem USB-Gerät abgelegt. Die Aufnahmen können nicht auf andere Geräte übertragen werden. Die Einschränkungen bei der Aufnahme werden von den Fernsehsendern bestimmt. Gerätehersteller müssen sich an diese Vorgaben halten.
  Das Cl+ Modul kann Bildschirmeinblendungen erzeugen. Bitte lesen Sie dazu das Handbuch des Moduls.

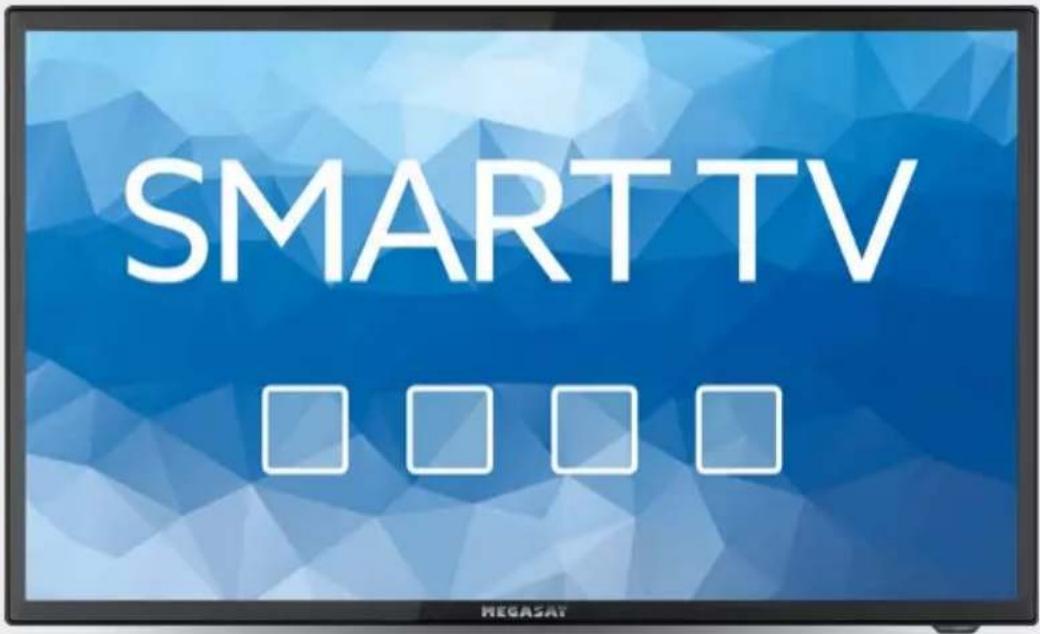

9. Smart-TV-Funktion

Der Fernseher besitzt eine Smart-TV-Funktion. Neben dem herkömmlichen TV-Empfang besitzt ein Smart-TV auch diverse Computerfunktionen (z. B. im Web surfen, Apps, Mediatheken und Spiele). Hierzu muss der Fernseher mit einem Internet-Router per WLAN oder LAN verbunden werden, um diese Funktionen nutzen zu können.

Um in das Smart-TV-Menü zu gelangen, drücken Sie die SMART Taste auf der Fernbedienung.

9.1 Einstellungen

In den Einstellungen nehmen Sie grundlegende Einstellungen für den Fernseher vor. Richten Sie die Verbindung mit dem Internet ein, verwalten Sie die Bluetooth-Funktion, stellen Sie die Uhrzeit oder wechseln Sie die Sprache des TV-Menüs.

Navigieren Sie mit den Pfeiltasten ganz nach unten.

Wählen Sie den Button „Einstellungen“ und bestätigen Sie mit OK.

9.2 Netzwerk & Internet

Netzwerkeinstellung

Haben Sie den Fernseher bei der Erstinstallation noch nicht mit dem Internet verbunden, müssen Sie folgende Schritte tätigen, um die Smart-TV-Funktion nutzen zu können:

Netzwerk Ethernet

Möchten Sie den Fernseher und den Internet-Router via LAN-Kabel verbinden, stecken Sie dieses in den entsprechenden Anschluss (RJ45) an der Rückseite des TVs. Im Menü Netzwerk LAN können zusätzliche Einstellungen zur Verbindung mit dem Netzwerk getätigt werden.

9. Smart-TV-Funktion

Drahtloses Netzwerk (WLAN)

Möchten Sie den Fernseher und den Internet-Router via WLAN verbinden, gehen Sie wie folgt vor:

1. Aktivieren Sie die „WiFi-Option“
2. Suchen Sie aus der Liste „Verfügbare Netzwerke“ den Router aus, mit dem Sie sich verbinden möchten.
3. Bestätigen Sie mit OK.
4. Geben Sie nun das Passwort des Internet-Routers ein. Um Buchstaben einzugeben nutzen Sie hierzu das Textfeld, das auf dem Bildschirm erscheint. Zur Eingabe von Nummern können Sie die Fernbedienung nutzen.
5. Klicken Sie nun im eingeblendeten Textfeld „Weiter“, anschließend auf „Verbinden“.
6. Nach erfolgreicher Verbindung mit dem Netzwerk, wird die Verbindung in der Netzwerkliste angezeigt.
7. Verlassen Sie das Menü mit „Exit“.

9.3 Bluetooth

Die integrierte Bluetooth-Schnittstelle ermöglicht eine kabellose Übertragung der Audiosignale an geeignete Bluetooth-Geräte wie z. B. einer Soundbar oder einen Kopfhörer. Um die Bluetooth-Geräte mit dem Fernseher zu verbinden, gehen Sie wie folgt vor:

1. Aktivieren Sie die „Bluetooth-Option“
2. Achten Sie darauf, dass Ihr Bluetooth-Gerät (z. B. Soundbar) betriebsbereit ist.
3. Das Gerät startet die Suche nach kompatiblen Bluetooth-Geräten.
4. Nach erfolgreicher Suche wählen Sie das Gerät aus, dass Sie verbinden möchten.
5. Nach erfolgreicher Verbindung werden nun die Audiosignale des Fernsehers an das Bluetooth-Gerät übertragen.
6. Verlassen Sie das Menü mit „Exit“.

Suche nach Zubehör... Ihre Bluetooth-Geräte müssen sich im Kapplungendus befinden, damit Sie die Kapplung durchführten können.

9. Smart-TV-Funktion

9.4 Geräteeinstellungen

i Info

In diesem Menü sehen Sie aktuelle Informationen des Fernsehers.

Gerätename

Zeigt den aktuellen Gerätenamen an. Mit OK, können Sie diesen ändern.

Status

Zeigt den aktuellen Status Ihres Gerätes an. (Netzwerk, Seriennummer, Betriebsdauer....)

Rechtliche Hinweise

Zeigt alle rechtlichen Hinweise und Lizenzen an

Modell

Zeigt den Modellnamen des Gerätes an.

Version

Zeigt die aktuelle Android Version an.

Softwareversion

Zeigt das aktuelle Softwaredatum an.

Stand der Sicherheitsupdates, Kernel-Version...

Zeigt aktuelle Systemdaten an.

Zeiteinstellung

In diesem Menü können Sie die Zeit, Zeitzone sowie das Datum des Fernsehers einstellen.

Automatisches Datum und Zeit

Es gibt drei Möglichkeiten die korrekte Zeit und das Datum einzustellen:

Über Netzwerkprovider

Die Zeit und das Datum wird automatisch via Internet abgeglichen.

Über Transport-Stream

Die Zeit und das Datum wird automatisch via TV-Anbieter abgeglichen.

Aus

Die Zeit und das Datum wird manuell verwaltet.

Zeitzone

Wählen Sie hier die passende Zeitzone (z. B. GMT +01:00 Amsterdam)

Zeit einstellen

Stellen Sie hier die aktuelle Zeit ein. ACHTUNG: Dieser Punkt ist nur aktiv, wenn Sie im Punkt „Automatisches Datum und Zeit“ die Einstellung „AUS“ gewählt haben!

Datum einstellen

Stellen Sie hier das aktuelle Datum ein. ACHTUNG: Dieser Punkt ist nur aktiv, wenn Sie im Punkt „Automatisches Datum und Zeit“ die Einstellung „AUS“ gewählt haben!

24 Stunden

Stellen Sie hier ein, ob die Zeit als eine 12-Stunden oder 24-Stunden-Anzeige gezeigt werden soll.

9. Smart-TV-Funktion

Sprache

Wählen Sie hier Ihre Sprache aus (z. B. Deutsch).

Tastatur

Wählen Sie hier Ihr Tastatur Version aus (z. B. Deutsch).

Ton

Wählen Sie hier ob Sie Tastentöne haben möchten.

Tastatur

Wählen Sie hier Ihr Tastatur Version aus (z. B. Deutsch).

Speicher

Zeigt die aktuelle Speicherbelegung an.

Zurücksetzen

Setzt alle Smart Einstellungen und Konten zurück.

Konten & Anmeldung

In diesem Menü skönnen Sie Ihre Konten verwalten. (Google Konto)

Apps

In diesem Menü skönnen Sie Ihre Apps auf Ihrem Gerät verwalten.

9. Smart-TV-Funktion

9.5 Media

Drücken Sie die SOURCE Taste auf der Fernbedienung und wählen „Media“ aus oder Navigieren Sie im Smart Menü zur Option „Quelle“ und wählen anschließend „Media“ aus.

lokale Akteure Bild Hörfrequenz Video Installationspa... Kingston Der lokale Spei... Netzwerk-Shari... Version: 200821.102150.1722947


Die nach oben und unten Tasten verwenden, um das Symbol „picture „ auszuwählen, Bestätigungstaste drücken, um zu bestätigen, und dann rechts zum Ordner drücken. Bestätigungstaste drücken, um den entsprechenden Ordner zu öffnen. Nach Auswahl des Bildes, Bestätigungstaste drücken, um das Bild zu öffnen. Sie können durch die linken und rechten Tasten bedienen.

Musik

Die nach oben und unten Tasten verwenden, um das Symbol „Audio „ auszuwählen, Bestätigungstaste drücken, um zu bestätigen, und dann rechts zum Ordner drücken. Bestätigungstaste drücken, um den entsprechenden Ordner zu öffnen. Nach Auswahl des Audios, Bestätigungstaste drücken, um das Audio zu öffnen. Sie können durch die linken und rechten Tasten bedienen.

Video

Die nach oben und unten Tasten verwenden, um das Symbol „video „ auszuwählen, Bestätigungstaste drücken, um zu bestätigen, und dann rechts zum Ordner drücken. Bestätigungstaste drücken, um den entsprechenden Ordner zu öffnen. Nach Auswahl des Audios, Bestätigungstaste drücken, um das Video zu öffnen. Sie können durch die linken und rechten Tasten bedienen.

Installationspaket

Symbol „Installation package „auswählen, Eingabetaste drücken, um die Eingabe zu bestätigen, und den entsprechenden Ordner öffnen. Eingabetaste nach Auswahl des Installationspakets drücken, um Installationspaket zu öffnen und zu installieren.

Speichergerät

Es kann externe Geräte lesen, wie U-Disk, Festplatte, etc., Dateien auswählen, die Sie öffnen müssen.

Lokale Lagerung

Die internen Dateien des Systems können gelesen werden.

Netzwerkfreigabe

Zugang zu dem gleichen Segment, teilt der Server Dateien.

10. Bedienung der Smart-TV-Oberfläche

Allgemeine Informationen

Wenn Sie die SMART Taste auf der Fernbedienung drücken, gelangen Sie in die Smart-TV-Oberfläche des Fernsehers.

Werkseitig sind einige Apps vorinstalliert. Navigieren Sie mit den Pfeiltasten auf die gewünschte App, drücken Sie anschließend OK um diese zu öffnen.

Was gold's Newer N/A Besondere APP APP Store Facebook Spotify uHale APPS Media Player TV Google Play Store Chrome Mush

App Store

Um weitere Apps zu installieren oder vorhandene Apps zu verwalten, öffnen Sie den App-Store.

APP Store

Open Apps Bundle Benutzer Einstellung Benedict YouTube Old GUARD MORE Capitel prime video ARD® MELNACHEE

In der linken Spalte werden verschiedene Kategorien aufgelistet:

Suche

Mit der Suchfunktion können Sie nach Apps suchen. Nutzen Sie für die Eingabe das eingeblendete Tastenfeld.

Home

Zeigt Vorschläge für Videos, Apps und Mediatheken. Navigieren Sie mit den Pfeiltasten zwischen die jeweiligen Apps.

Apps

Zeigt eine Liste der verfügbaren Apps. Klicken Sie auf eine App um weitere Informationen zu erhalten. Zum Download der App klicken Sie auf „Download“.

Bundle

Zeigt eine Liste von kategorisierten Apps. Wählen Sie zwischen „For Music Lovers“ oder „Movies At Home“. Zum Download der App klicken Sie auf „Download“.

Benutzer

In diesem Menü sehen Sie unter „Updates“ eine Liste der Apps, bei denen ein Update zur Verfügung steht. Auch Apps können Sie hier deinstallieren.

Einstellung

In diesem Menü können Sie den App-Store updaten, falls eine neuere Version zur Verfügung steht.

10. Bedienung der Smart-TV-Oberfläche

Weitere nützliche Apps

Mit dem Media Player können Sie Musik, Videos und Bilder von einem USB-Stick oder einer externen Festplatte über den USB-Anschluss des TVs abspielen. Auch Anwendungen (Apps) die für Android-Geräte geeignet sind, können darüber aufgespielt werden.

Drücken Sie den TV-Button um in den normalen TV-Empfang zu gelangen (z. B. Satelliten-Fernsehen). Hinweis: Sie gelangen immer in den Empfangs-Modus, der vorher gewählt wurde. Alternativ wählen Sie über die SOURCE Taste die entsprechende Empfangsquelle (z. B. DVB-S)

Google Play Store

Google Play Store

Im Google Play Store können Sie nach weiteren Apps suchen und diese installieren. Zur Nutzung des Google Play Stores ist eine Anmeldung erforderlich. Hinweis: Bitte beachten Sie, dass nicht alle Apps auf diesem Gerät verfügbar sind. Nur angezeigte Apps können geladen werden.

Chrome

Chrome

Über den integrierten Chrome-Browser können Sie im Internet surfen. Ihnen stehen fast alle Funktionen wie bei einem herkömmlichen PC zur Verfügung.

WICHTIGER HINWEIS:

Der Download einzelner Apps auf dem Smart-TV ist in der Regel kostenlos. Allerdings fallen je nach Anbieter der Apps weitere Kosten an bzw. ist ein Abonnement erforderlich. Für das Abonnement und die daraus entstehenden Kosten ist allein der Anbieter der jeweiligen App verantwortlich!

Einfachere Bedienung des Smart-TVs

Die Bedienung der Smart-TV-Oberfläche erfolgt in der Regel mit den Pfeiltasten der Fernbedienung.

Alternativ können Sie auch die Taste auf der Fernbedienung drücken, um einen Maus-Zeiger zu aktivieren. Nun ist über die Pfeiltasten der Fernbedienung der Maus-Zeiger steuerbar.

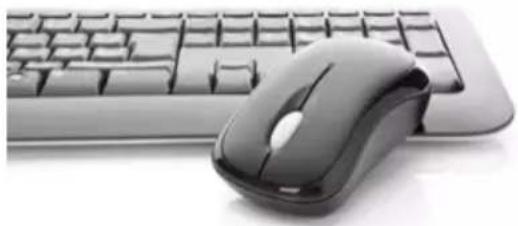

Sie können allerdings auch eine gewöhnliche PC-Tastatur bzw. PC-Maus an einen der USB-Ports anschließen. Die Bedienung erfolgt anschließend wie bei einem herkömmlichen PC.

11. Technische Daten

Allgemeine Daten	Royal Line III 19 Smart Royal Line III 22 Smart
Display LED-Display
Bildschirmgröße 18,5 Zoll (47 cm)	21,5 Zoll (54,6 cm)
Auflösung 1366 x 768 1920 x 1080
Kontrastverhältnis 1000 : 1 3000 : 1
Helligkeitswert 250 cd/m2
Betrachtungswinkel 178° H / 178° V
Tuner DVB-S / -S2 / -C / -T / -T2
DVB-T2-Standard H.265 / HEVC
CI+ Schacht HD+ ready
Bluetooth®-Schnittstelle Version	4.2
WLAN-Schnittstelle ja
Smart-TV-Funktion	Vorinstallierte Apps, App-Store, Mediatheken, Videoportale
Betriebssystem	Android 9.0
Prozessor	ARM Cortex-A53 Prozessor (1 GB DDR / 8 GB Flash)
Foto-Abspielformate	JPEG, BMP, PNG
Audio-Abspielformate	MP3, WMA, AAC
Video-Abspielformate	MPG, AVI, TS, MOV, MKV, DAT, MP4, VOB, RM
Mechanischer Netzschalter	ja
Hotel-Modus	ja
Lautsprecher	2x 5 Watt (Stereo)
VESA-Standard	100 x 100 mm

Anschlüsse

ANT-Eingang DVB-S / -S2	1x
ANT-Eingang DVB-T / -T2 / -C 1x
Audio-Ausgang koaxial	1x (S/PDIF)
Kopfhörer-Ausgang	1x (3,5 mm Klinke)
HDMI-Anschluss	2x
Video-Cinch-Anschluss (CVBS)	1x
Audio-Cinch-Anschluss (L/R)	2x
USB-Anschluss	2x
LAN-Schnittstelle	1x
CI+ Modul Steckplatz	1x

Sonstiges

Spannungsversorgung	AC 100-240 Volt, 50/60 Hz DC 12 Volt, 3A (10~30 Volt stabilisiert)
Stromverbrauch Betrieb / Standby	16 Watt / < 0,5 Watt	22 Watt / < 0,5 Watt
Energieeffizienzklasse	F (Spektrum A bis G)
Abmessungen mit Fuß (B/H/T)	440 x 299 x 139 mm	507 x 337 x 175 mm
Abmessungen ohne Fuß (B/H/T)	440 x 263 x 49,7 mm	507 x 302 x 48,7 mm
Gewicht Netto	2,3 kg	3,1 kg

11. Technische Daten

Allgemeine Daten	Royal Line III 24 Smart Royal Line III 32 Smart
Display LED-Display
Bildschirmgröße 24 Zoll (59,9 cm)	32 Zoll (81,3 cm)
Auflösung 1920 x 1080 1920 x 1080
Kontrastverhältnis 3000 : 1
Helligkeitswert 250 cd/m2
Betrachtungswinkel 178° H / 178° V
Tuner DVB-S / -S2 / -C / -T / -T2
DVB-T2-Standard H.265 / HEVC
CI+ Schacht HD+ ready
Bluetooth®-Schnittstelle Version	4.2
WLAN-Schnittstelle ja
Smart-TV-Funktion Vorinstallierte Apps, App-Store, Mediatheken, Videoportale
Betriebssystem	Android 9.0
Prozessor	ARM Cortex-A53 Prozessor (1 GB DDR / 8 GB Flash)
Foto-Abspielformate	JPEG, BMP, PNG
Audio-Abspielformate	MP3, WMA, AAC
Video-Abspielformate	MPG, AVI, TS, MOV, MKV, DAT, MP4, VOB, RM
Mechanischer Netzschalter	ja
Hotel-Modus	ja
Lautsprecher	2x 5 Watt (Stereo)	2x 10 Watt (Stereo)
VESA-Standard	100 x 100 mm	200 x 100 mm

Anschlüsse

ANT-Eingang DVB-S / -S2	1x
ANT-Eingang DVB-T / -T2 / -C 1x
Audio-Ausgang koaxial	1x (S/PDIF)
Kopfhörer-Ausgang	1x (3,5 mm Klinke)
HDMI-Anschluss	2x
Video-Cinch-Anschluss (CVBS)	1x
Audio-Cinch-Anschluss (L/R)	2x
USB-Anschluss	2x
LAN-Schnittstelle	1x
CI+ Modul Steckplatz	1x

Sonstiges

Spannungsversorgung	AC 100-240 Volt, 50/60 Hz DC 12 Volt, 3A (10~30 Volt stabilisiert)
Stromverbrauch Betrieb / Standby	24 Watt / < 0,5 Watt	31 Watt / < 0,5 Watt
Energieeffizienzklasse	F (Spektrum A bis G)
Abmessungen mit Fuß (B/H/T)	552 x 356 x 175 mm	731 x 491 x 211 mm
Abmessungen ohne Fuß (B/H/T)	552 x 326 x 43,8 mm	731 x 432 x 85,7 mm
Gewicht	3,3 kg	4,2kg

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit und ohne vorherige Ankündigung geändert werden.

12. Fehlerbehebung

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendienst wenden.

Der Fernseher lässt sich nicht einschalten.	Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Netzteil angeschlossen ist.Überprüfen Sie, ob das Kabel des Netzteils korrekt am Fernseher angeschlossen ist.Der elektronische Schaltkreis wurde evtl. zurückgesetzt. Ziehen Sie das Netzteil aus der Steckdose, warten Sie 1 Minute, und schließen Sie dann den Stecker wieder an.
Kein Bild	Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist und die entsprechenden F-Verbinder richtig montiert sind.Überprüfen Sie, ob der richtige Eingang ausgewählt wurde. Verwenden Sie die SOURCE-Taste auf der Fernbedienung und prüfen Sie den richtigen Eingangskanal.
Kein Ton■ Überprüfen Sie, ob der Ton ausgeschaltet oder die Stumm-schaltung aktiviert ist (MUTE).Erhöhen Sie vorsichtig die Lautstärke.Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind.
Schlechte Bildqualität■ Überprüfen Sie die Verbindung zum Fernseher.Überprüfen Sie die Videoeinstellungen.
Das Bild ist zu gross, zu klein oder verzerrt.	Benutzen Sie die ASPECT-Taste auf der Fernbedienung, um das Seitenverhältnis des Bildes zu ändern (16:9, 4:3, ...).
Die Fernbedienung reagiert schlecht oder gar nicht.	Wechseln Sie die Batterien.Nutzen Sie die Fernbedienung in der spezifizierten Reichwei-te (max. 5 Meter und 30°)Vermeiden Sie direkte Lichteinstrahlung am Infrarotsensor.
Das Smart-TV-Menü lässt sich nicht öffnen	Überprüfen Sie die Netzwerkeinstellungen.Überprüfen Sie, ob Sie mit dem Internet verbunden sind.
Beim Streamen von Filmen, Serien oder anderen Inhalten ruckelt das Bild oder ist verpixelct.	Die Internetverbindung ist ggf. zu langsam.Eine vorübergehend schlechte Übertragung kann auch am Anbieter der Streaming-Inhalte liegen (z. B. Serverprobleme).
Es lassen sich keine Apps mehr installieren.	Der interne Speicher des Fernsehers ist voll. Löschen Sie zunächst andere Apps, um neue zu installieren.

13. Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet:

Megasat Royal Line II 19 Smart (Art.-Nr. 240124)

Megasat Royal Line II 22 Smart (Art.-Nr. 240125)

Megasat Royal Line II 24 Smart (Art.-Nr. 240126)

Megasat Royal Line II 32 Smart (Art.-Nr. 240127)

Die Konformitätserklärung zu diesem Produkt liegt der Firma vor:

Megasat Werke GmbH, Brückenstraße 2, D-97618 Niederlauer

Die Konformitätserklärung können Sie auf unserer Homepage downloaden:

www.megasat.tv/downloads

Notizen

PRODUKTREGISTRIERUNG

Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie umgehend benachrichtigt.

Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv

Das Formular finden Sie unter Support → Produktregistrierung

Technische Änderungen, Druckfehler

und Irrtümer vorbehalten.

Megasat Werke GmbH

Brückenstraße 2

D-97618 Niederlauer

WEEE Reg.-Nr. DE70592344

www.megasat.tv

[e-mail]

MEGASAT

SMART TV □ □ □ □ MEGASAT

Royal Line III Smart (19 / 22 / 24 / 32)

user manual

Herzlich willkommen Beginnen Sie mit der Erkrichtung fries Smart TVs. Nachster

Sprache Deutsch English Svenska Español Françals Bisherige Nächster

Netzwerkeinstellung Verbindungsstatus Nicht verbunden IP: Nicht verbunden Bisherige Nächster

Land Bulgarien Dänemark Deutschl. Estland Fidschi Finland Frankreich Georgien Ghana Bisierige Nachster

Automatische Suche DTV: 342 Programm RADIO: 100 Programm DATEN: 14 Programm ShowR: DTV: 100% Überspringen Verlassen

Abkürzungen leuchtung die Einstellungen Bild Klingen Programm Funktion Zeit

Backlight

Bild Bildmodus Standard Seltenverhältnis 16.9 HDMI Mode VIDEO Mode Farbtemperatur Normal Lärmminderung Mittel

Picture mode

Klangmodus Standard Ausgleich Balance 0 Automatische Lautstärke aus Umgeben aus SPDIF-Modus PCM AD Switch aus AD Volume 80

Sound mode

Programm Automatische Suche DVBS manuelle Suche 5V Antenna Feedback aus Kanal bearbeiten Satellitenschüssel-Setup CI informationen Signalinformationen

Country

Automatische Suche Scan-Modus Standard Satellit Astra 4A/SES Land auswählen Frankreich Kanaltyp ALLE Diensttyp ALLE LCN-Option aus Suche Einstellen Suche Ausgang

6. Main menu

6.3 Programs

DTV manual search.

Satellite

In den Antenneneinstellungen müssen Sie in der Regel keine Änderungen vornehmen. Es wird empfohlen, dass nur erfahrene Benutzer die Einstellungen ändern.

Common Interface

Funktion OSD-Zeit 15 Sekunden Sperren KEK PVR List PVR-Option Blue Screen aus Audio Spracheinstellung Audiosprache Englisch Zweite Audiosprache Englisch Untertiteleinstellung Untertitelsprache Englisch Zweite Untertitelsprache Englisch

6. Main menu

OSD time

Programm Gudie 11:07:20, 17/Nov./2020 1 Das Erste HD 17Di. Mi. Do. 20Fr. Sa So. Mo. 2 ZDF HD 10:45 - 11:15 Meister des Alltags 3 SAT.1 11:15 - 12:00 Wer weiß denn sowas? 4 RTL Television 10:45 - 11:15 Meister des Alltags 5 RTL2 11:15 - 12:00 Wer weiß denn sowas? 6 SUPER RTL 10:45 - 11:15 Meister des Alltags 7 ProSieben 11:15 - 12:00 Wer weiß denn sowas? 8 kabel eins 9 NITRO Timer Zurück Nächster Timerliste

Note:

Suche nach Zubehör... Ihre Bluetooth-Geräte müssen sich im Kapplungsmödus befinden, damit Sie die Kapplung durchführten können.

9. Smart-TV-Function

9.4 Device settings

i Info

lokale Akteure Bild Hörfrequenz Video Installationspa.. KINGSTÖN Der lokale Spei.. Netzwerk-Shari.. Version: 2008/1.192150.1722947


Oben Apps Bundle Benutzer Einstellung Befekt YouTube OLD GUARD Gapfel prime video ARD® MECHANIE E

WEEE Reg.-Nr. DE70592344

www.megasat.tv

[e-mail]

MEGASAT

SMART TV □ □ □ □

Royal Line III Smart (19 / 22 / 24 / 32)

Mode d'emploi

Herzlich willkommen Beginnen Sie mit der Erkrichtung fries Smart TVs. Nachster

Sprache Deutsch English Svenska Español Françals Bisherige Nächster

Netzwerkeinstellung Verbindungsstatus Nicht verbunden IP: Nicht verbunden Bisherige Nächster

Land Bulgarien Dänemark Deutschl. Estland Fidschi Finland Frankreich Georgien Ghana Bisierige Nachster

Automatische Suche DTV: 342 Programm RADIO: 103 Programm DATEN: 14 Programm Saten: DTV: 100% Überspringen Verlassen

Abkürzungen leuchtung die Einstellungen Bild Klingen Programm Funktion Zeit

Rétroéclairage

Bild Bildmodus Standard Seltenverhältnis 16.9 HDMI Mode VIDEO Mode Farbtemperatur Normal Lärmminderung Mittel

Mode image

Klangmodus Standard Ausgleich Balance 0 Automatische Lautstärke aus Umgeben aus SPDIF-Modus PCM AD Switch aus AD Volume 80

Mode son

Programm Automatische Suche DVBS manuelle Suche 5V Antenna Feedback aus Kanal bearbeiten Satellitenschüssel-Setup CI informationen Signalinformationen

Pays

Automatische Suche Scan-Modus Standard Satellit Astra 4A/SES Land auswählen Frankreich Kanaltyp ALLE Diensttyp ALLE LCN-Option aus Suche Einstellen Suche Ausgang

Funktion OSD-Zeit 15 Sekunden Sperren KEK PVR List PVR-Option Blue Screen aus Audio Spracheinstellung Audiosprache Englisch Zweite Audiosprache Englisch Untertiteleinstellung Untertitelsprache Englisch Zweite Untertitelsprache Englisch

6. Menu principal

Durée de l'OSD

Programm Gudie 11:07:20, 17/Nov./2020 1 Das Erste HD 17 Di. Mi. Do. 20 Fr. 21 Sa. 22 So. 23 Mo. 2 ZDF HD 10:45 - 11:15 Meister des Alltags 3 SAT.1 11:15 - 12:00 Wer weiß denn sowas? 4 RTL Television 10:45 - 11:15 Meister des Alltags 5 RTL2 11:15 - 12:00 Wer weiß denn sowas? 6 SUPER RTL 10:45 - 11:15 Meister des Alltags 7 ProSieben 10:45 - 11:15 Meister des Alltags 8 kabel eins 11:15 - 12:00 Wer weiß denn sowas? 9 NITRO 10:45 - 11:15 Timer Zurück Nächster Timerliste

Note:

Suche nach Zubehör... Ihre Bluetooth-Geräte müssen sich im Kapplungendus befinden, damit Sie die Kapplung durchführten können.

lokale Akteure Bild Hörfrequenz Video Installationspa... KINGSTÖN Der lokale Spei... Netzwerk-Shari... Version: 2008/1.192150.1722947


Oben Apps Bundle Benutzer Einstellung Beleidet YouTube Gapfel OLD GUARD prime video ARD® MEDIATILE

Weitere nützliche Apps

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit und ohne vorherige Ankündigung geändert werden.

12. Dépannage

WEEE Reg.-Nr. DE70592344

www.megasat.tv

[e-mail]
