BEDIENUNGSANLEITUNG Royal Line III 32 MEGASAT

1. Sicherheitshinweise 03
2. Lieferumfang 03
3. Standfußmontage (Optional) 04

4. Bezeichnungen

4.1 Frontansicht und Ansicht von oben 06
4.2 Anschlisse 07
4.3 Fernbedienung 08

1. Erstinstallation 09

6. Grundfunktionen

6.1 Eingangsguelle wahlen 10
6.2 Navigation im Hauptmenu 10

7. Das Hauptmenu

7.1 Kanal 11

7.1.1 Automatische Suche (Satellit) 11
7.1.2 Manuelle Suche (Satellit) 12

7.1.3 ATV Manuelle Sueche (Analoge Sendersuche) 12

7.1.4Programmebearbeiten 13
7.1.5Satellitenbearbeiten 14
7.1.6 Signalinformationen 15
7.1.7 CI Informationen 16
7.1.8 5V Antennenspannung 16
7.1.9 Software-Update (USB) 16
7.1.10 Automatische Suche (Terrestrisch) 17

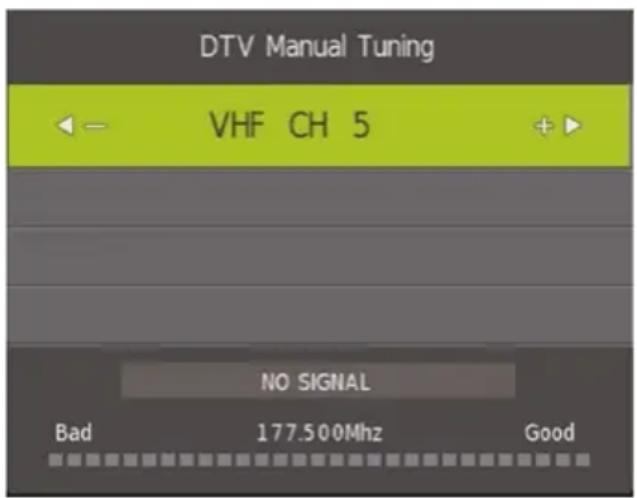

7.1.11 Manuelle Suche (Terrestrisch) 17
7.1.12 Automatische Suche (Kabel) 18
7.1.13 Manuelle Suche (Kabel) 18

7.2 Bild 19

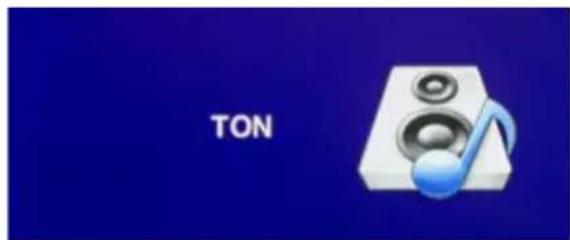

7.3 Ton 20

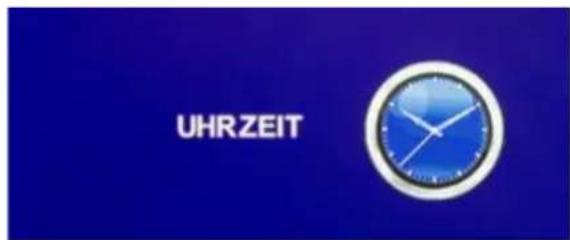

7.4 Uhrzeit 21
7.5 Optionen 22

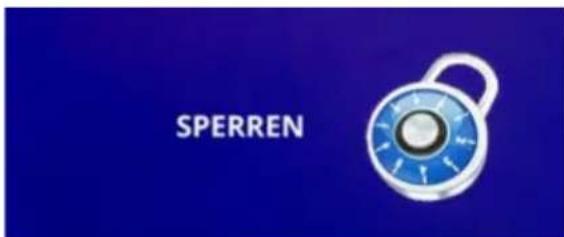

7.6 Sperren 23

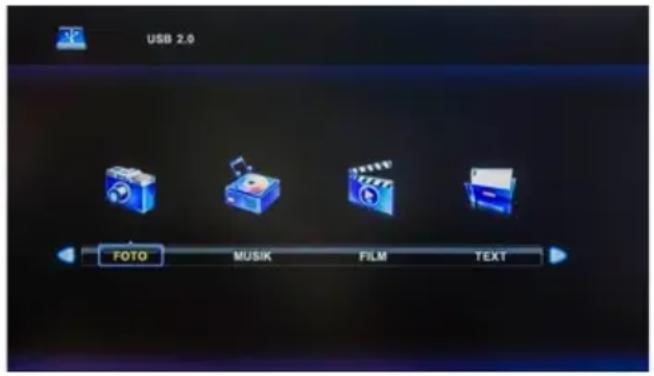

8. Multimediabetrieb (USB / DVD)

8.1 Fotos 24
8.2 Music 25
8.3 Filme 26

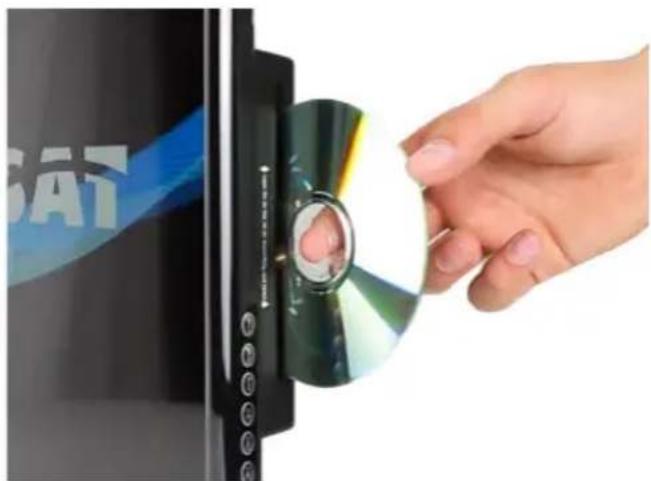

8.4 DVD Betrieb 27

9.EPG Menu (Programmführer) 29
10. Cl+ Schacht zur Pay-TV Erweiterung 30
11.Fehlerbehebung 31
12. Technische Daten 32

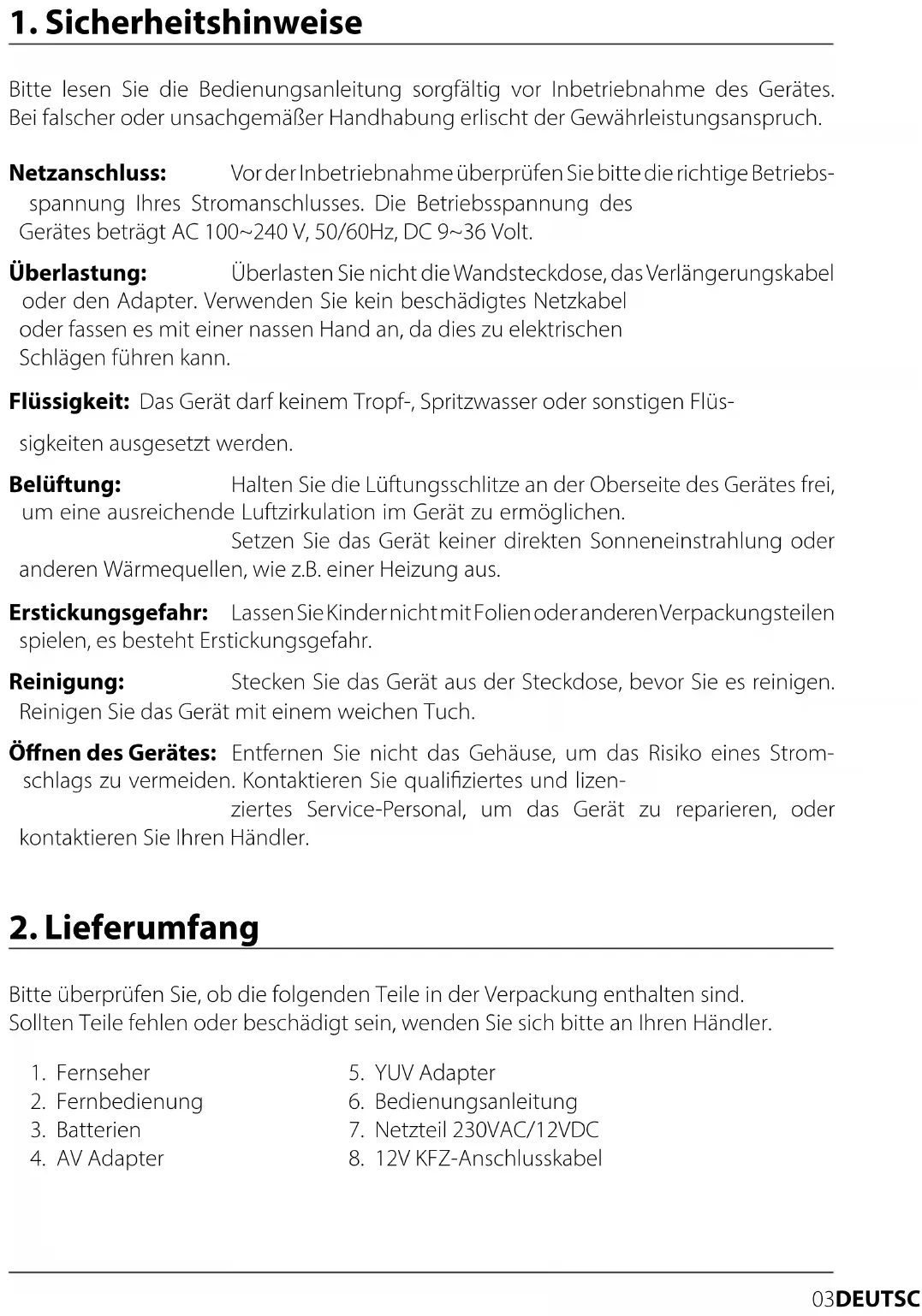

1. Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vorder Inbetriebnahme überprüfen Sieitte die richtige Betriebs-.
spannung Ihres Stromanschlusses. Die Betriebsspannung des
Gerates betragt AC 100\~240 V, 50/60Hz, DC 9\~36 Volt.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlagen führen kann.

Flüssigkeit: Das Gerätarf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Beluftung: Halten Sie die Luftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu erhögblichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus.

Erstickungsgefahr: Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen琼，esbestehtErstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie ihren Handler.

2. Lieferumfang

Bitte überprüfen Sie, ob die folgenden Teile in der Verpackung enthalten sind.
Sollten Teile fehlen oder beschädigt sein, wenden Sie sichitte an ihren Handler.

1. Fernseher

2. YUV Adapter

3. Fernbedienung

4. Bedienungsanleitung

5. Batterien

7.Netzteil 230VAC/12VDC

1. AV Adapter

2. 12V KFZ-Anschlusskabel

3. Standfußmontage (Optional)

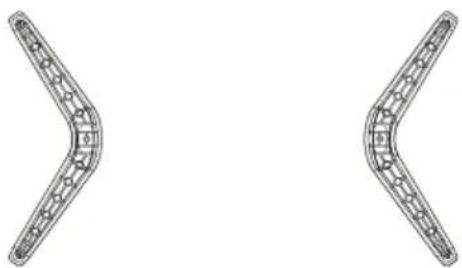

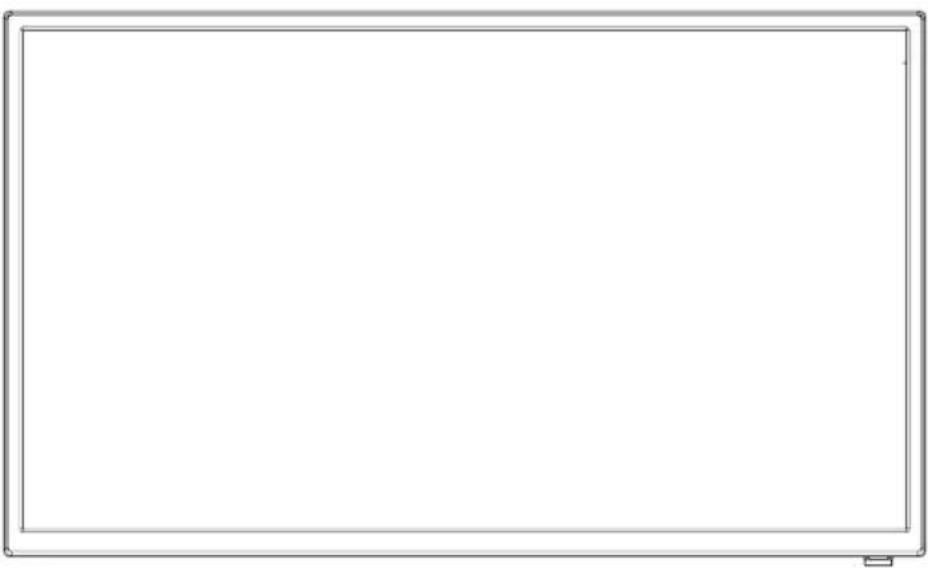

So montieren Sie den Standfuß

Hinweis: Bevor Sie die Standfuße montieren, überprüfen Sieitte ob alle Teile vollständig und keine sightbaren Schäden vorhanden sind. Wenn ein Teil fehlen sollte oder beschädigt ist, wenden Sie sichitte an ihren Fachhändler.

Fernseher

Standfuße

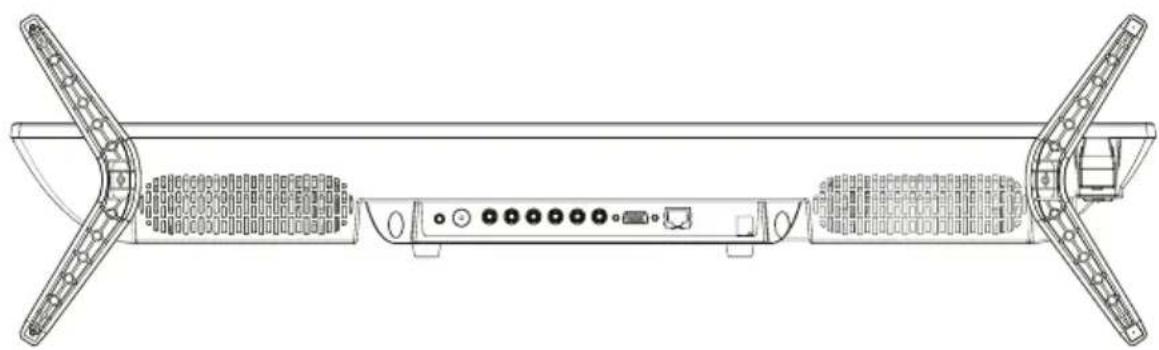

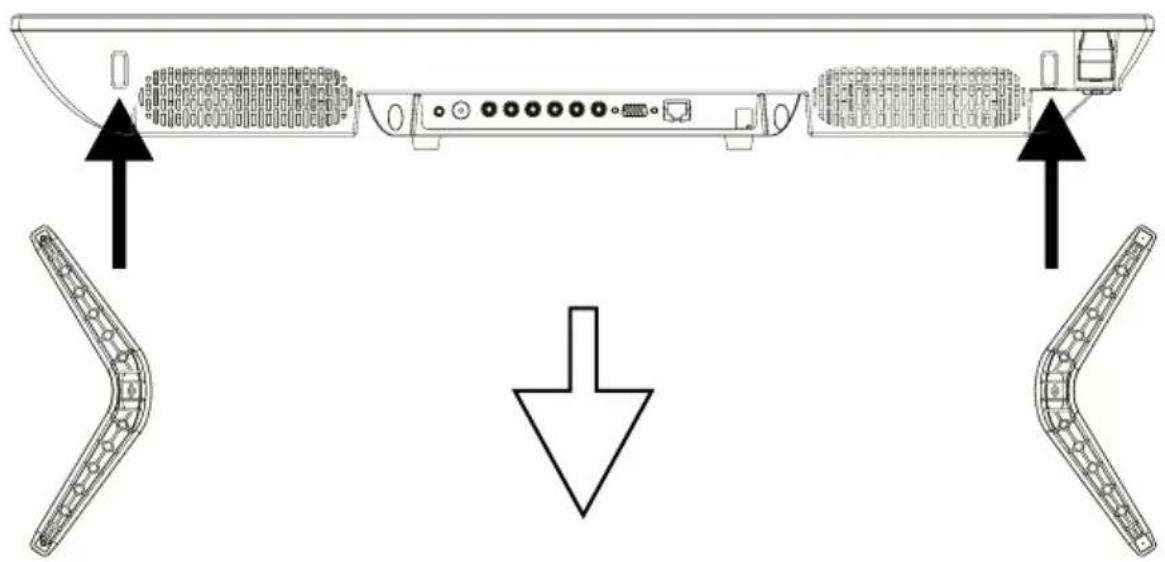

3. Standfußmontage (Optional)

1. Legen Sie den Fernseher auf eine flache, weiche Unterlage (z. B. Decke, Schaumstoff) um Schäden am Fernseher, bzw. Display zu vermeiden.

1. Stecken Sie die Standfuße wie abgebildet an den Fernseher.

1. Achten Sieitte darauf, dass die Verriegelung eingerastet ist.

4. Bezeichnungen

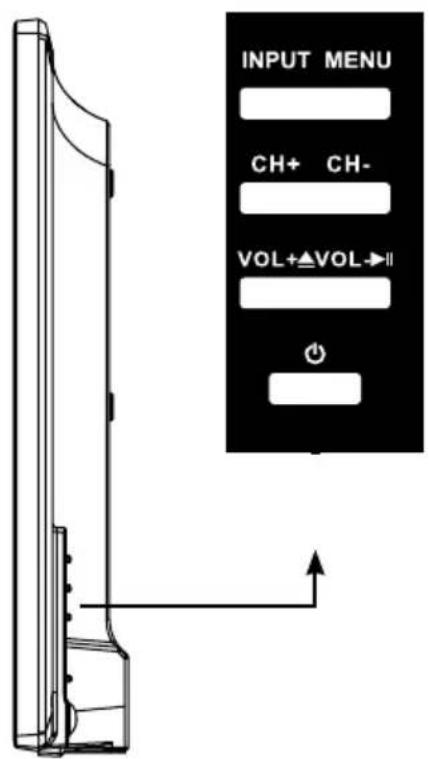

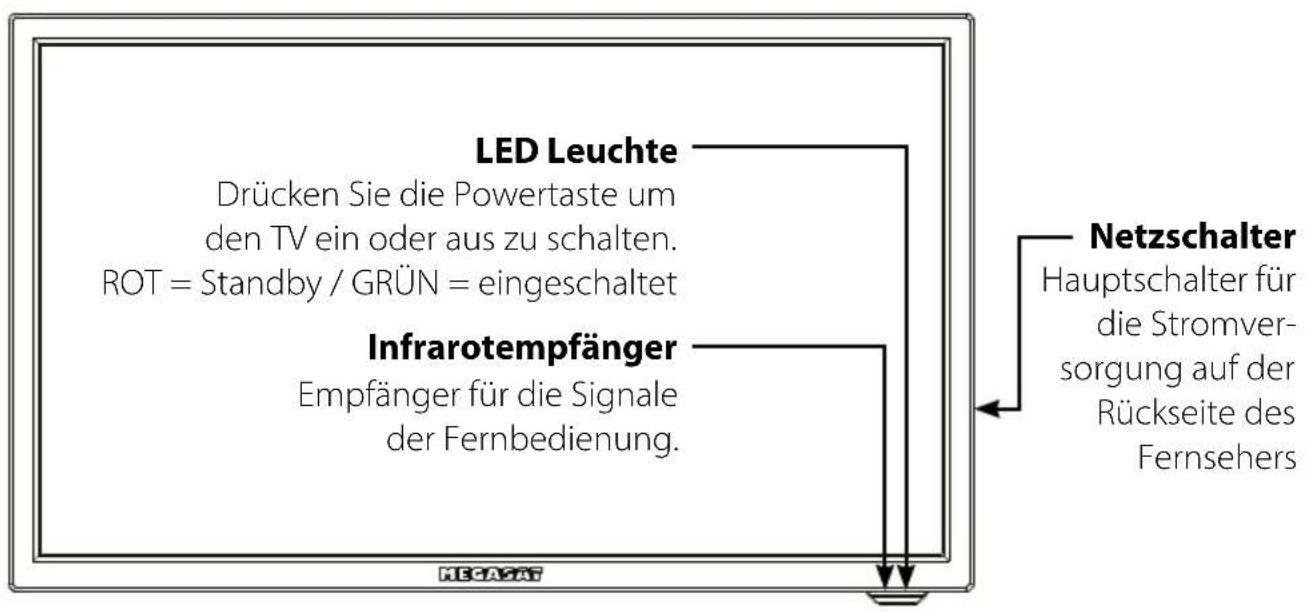

4.1 Front- und Seitenansicht

Frontansicht

Seitenansicht

▲	Wirft die CD / DVD aus.
II	Abspielen/Pause im CD/DVD Betrieb.
INPUT	Drücken Sie die Taste um die Signalquelle zu wahren (z. B. DTV, DVD, HDMI, ...)
MENU	Drücken Sie die Taste um in das Menu zu gelangen.
CH +/-	Schaltet die Programme hoch/runter.
VOL +/-	Regelt die Lautstärke lauter / leiser.
◎	Schaltet den Fernseher ein, bzw. aus (Standby).

4. Bezeichnungen

4.2 Anschlüsse

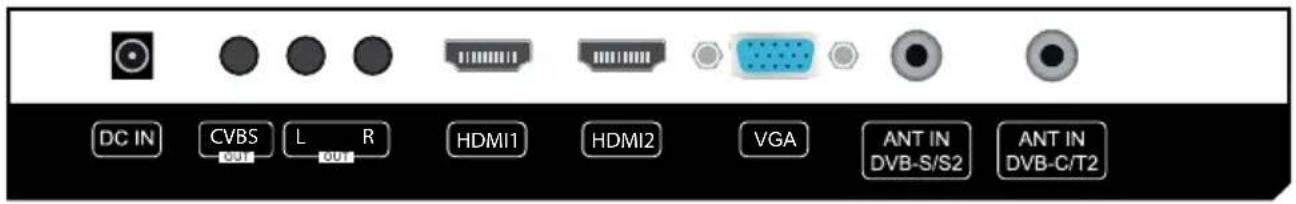

Ansicht Unterseite

DCIN Netzanschluss für 12/230 Volt Netzteil

oder 12/24 Volt Bordspannung.

CVBS OUT Videoausgang Chinch

L/R OUT Audioausgang L/R Chinch

HDMI 1 HDMI Eingang

HDMI 2 HDMI Eingang

VGA Anschluss fur PC-Eingang

ANT IN / DVB-S/S2 Eingang für Satellitenantenne (13/18V max. 500 mA)

ANT IN / DVB-C/T2 Anschluss fur DVB-T/T2 Antenne oder Kabelfernsehen

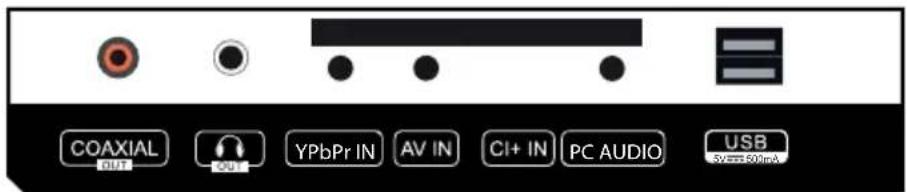

Ansicht Seite

COAXIAL Digitaler Audio-Ausgang (koaxial)

Kopfhörer Ausgang für Kopfhörer mit 3,5 mm Klinke

Y/Pb/Pr IN Komponenteneingang über Adapterkabel

AVIN AV Eingang (FBAS/Audio) über Adapterkabel

CI + IN Steckplatz fur CI / CI+ Module

PC Audio Eingang fur Audio-Signal vom PC

USB 1+2 USB 2.0 Anschluss zur Medienwiedergabe oder zur

Aufnahme, bzw. Timeshiftfunktion (optional)

4. Bezeichnungen

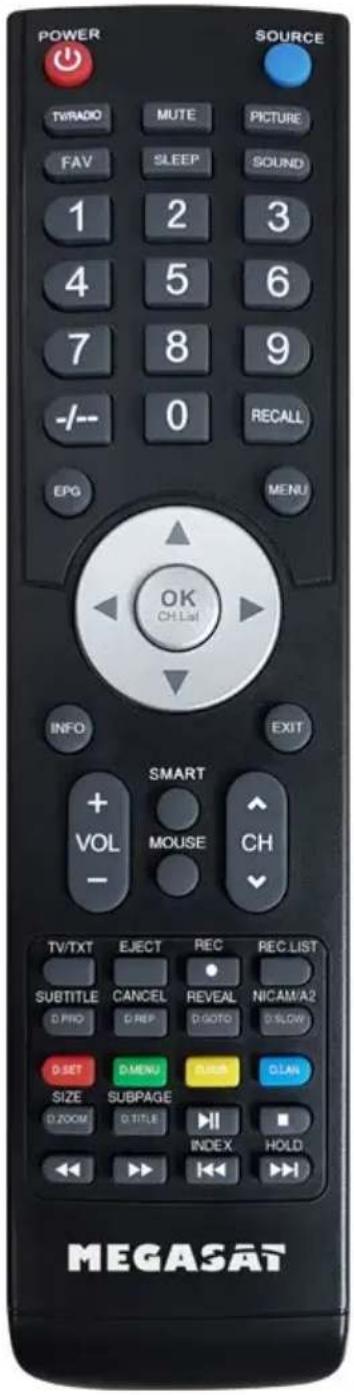

4.3 Fernbedienung

POWER Fernseher ein-/ausschalten (Standby)

SOURCE Signalquelle auswahlen

TV/RADIO Zwischen TV- und Radiosendern wechseln

MUTE Ton stummschalten

PICTURE Zu Bildvoreinstellungen wechseln

FAV Favoritenliste anzeigen

SLEEP Automatischer Ausschalttimer einstellen

SOUND Zu Tonvoreinstellungen wechseln

ZDIFFERNTASTEN Zur Eingabe von z. B. Programmnummern

-Wechsetzixchenein-undzweistellig bei der Zifferneingabe

RECALL Zurück zum letzten Programmplatz

EPG Elektronischer Programmfuhrer

MENU Öffnet das Hauptmenü

PFEILTASTEN Zur Navigation im Hauptmenü und DVD Menu, zum Programmwechsel und zur Lautstärkeregelung

OK (CH.List) Um eine Auswahl zu bestätigen / Programmliste

INFO Informationen anzeigen

EXIT Das jeweilige Menu verlassen

VOL +/- Lautstärke erhöhen / verringen

CH+/-Programme wechseln

SMART Ohne Funktion

MOUSE Ohne Funktion

TV/TXT Videotext aufrufen und beenden

EJECT Wirft die DVD aus (nur im DVD Modus möglich)

REC Startet eine Aufnahme (optional)

REC.LIST Zeigt die Aufnahmeliste (optional)

SUBTITLE / D.PRO Untertitel ein-/ausblenden (wenn verfügbar)

D.PRO bearbeitet die Wiedergabeliste im DVD Modus

CANCEL / D.REP Umschalten zwischen Videotext /Fernsehprogramm

D.REP Wiederholungsmodus im DVD Modus einstellen

REVAL/D.GOTO Zeigt versteckte Informationen im Videotext

D.GOTO Spiel her die Lieblingstitel / -Kapitel

NICAM/A2/D.SLOW Zu Nicam/A2 wechseln

D.SLOW spiel DVDs in Zeitlupe ab

D. SET: DVD System Einstellungen

D.MENU: DVD Menu aufrufen

D.SUB: DVD-Untertitel aufrufen

D.LAN: Sprachen/Tonspuren im DVD Modus wechseln

SIZE/D.ZOOM VergroBernSiedieOber-undUnterseiteimVideotext

D.ZOOM wählten einen Bildausschnitt im DVD Modus

SUBPAGE / D.TITLE Unterstellen im Videotext aufrufen/beenden

D.TITLE zeigt den DVD Titel im DVD Menu

Start/Pause

Stopp

Vorwarts spulen/Rückwarts spulen

Vorheriges Kapitel / Nächstes Kapitel

INDEX Ruft die INDEX Seite im DVD Menu auf

HOLD Halt den Unterseitenwechsel im Videotext an

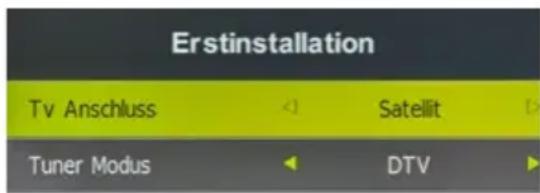

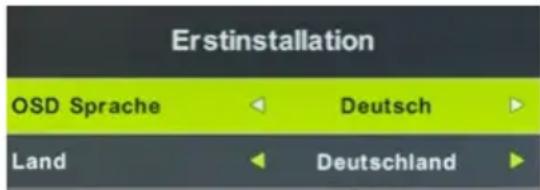

5. Erstinstallation

1. Verbinden den Fernseher mit der Stromversorgung und schalten Sie den Netzschalter an der Unterseite des Gehäuses ein. Der Fernseher befindet sich nun im Standby Modus (LED leuchtet ROT).
2. Drücken Sie die Power Taste an der Fernbedienung (LED leuchtet BLAU).

3. Nachdem der Fernseher gestartet ist, erscheint das Erstinstallationsmenü. Sie konnen nun folgende Einstellungen vornehmen:

4. OSD Sprache: Wahlen Sie Ihr Speuche. Zur Änderung nutzen Sie die Tasten.

5. Land: Wahlen Sie das Land. Zur Änderung nutzen Sie die Tasten.

Drücken Sie OK um die Eingaben zu bestätigen oder MENU um abzubrechen.

• TV Anschluss: Nutzen Sie die Tasten um die Empfangsart zu wahlen (Satellit, Antenne oder Kabel)
• Tuner Modus: Wahlen Sie zwischen DTV (Digital) oder ATV (Analog)

Drücken Sie OK um die Eingaben zu bestätigen oder MENU um abzubrechen.

Beispiel im Satelliten-Betrieb

Hinweis: Nutzen Sie den Fernseher im Satelliten-Betrieb, können Sie bei der Erstinstallation alle Einstellungspunkte mit OK bestätigten!

• Programmliste laden: Es wird die vorinstallierte Senderliste geladen.

Suchmodus -- Detailsuche: Wahlen Sie diese Option, wenn Sie eine selbst definierte Sueche ausführten möchten

• Fast Scan: Durchsucht den Satelliten nach vordefinierten Programmen (auswählbar nach Providern).
• Normal Scan: Wahlen Sie ihre gewünschten Optionen und starten Sie den Suchlauf. (Unicable, andere Satelliten, nur frei Sender.....).

Bestätigen Sie ihre gewählte Suchfunktion auf der Schaltfläche „Suchen" mit OK. Drücken nun Sie die Taste (Ja) um den Suchlauf zu starten. Mit der Taste (Nein) brechen Sie den Suchlauf ab.

6. Grundfunktionen

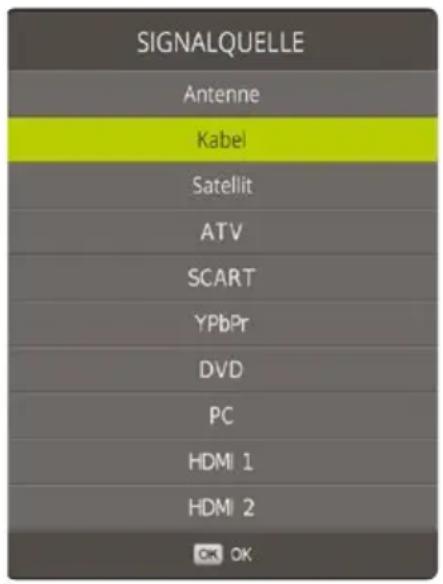

6.1 Eingangsquelle wahlen

Drücken Sie die INPUT-Taste auf der Fernbedienung um die Eingangssquelle zu wahlen. Nutzen Sie die / Tasten oder die Tasten direkt am TV, um eine Quelle zu wahlen. Drücken Sie OK um zu bestätigten.

Hinweis:

Bevor Sie die Quelle wahlen vergewissern Sie sich, dass die Quelle betriebsbereit ist, da sonst kein Signal übertragen wird.

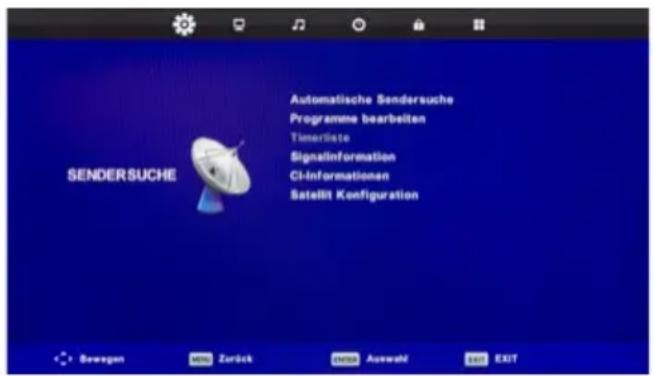

6.2 Navigation im Hauptmenu

Drücken Sie die MENU Taste um in das Hauptmenu zu gelangen. Es besteht aus weiteren Untermenü:

• Kanal
• Bild
• Ton
• Zeit
• Optionen
• Sperren

Navigieren Sie mit den Tasten durch die einzelnen Untermenus. Drücken Sie die Enter Taste um in das jeweilige Unternehmen zu gelangen. Drücken Sie MENU um einen Schritt zurück zu gehen, oder drücken Sie EXIT um das Menu komplett zu verlassen.

7. Das Hauptmenu

7.1 Kanal

Im Menüpunkt Kanal können Sie nach neuen Programmenuchen, Programme bearbeiten oder Konfigurationen an ihrer Empfangsart vornehmen.

Hinweis:

Die Untermenüs der Sendersuche untersenden sich je nach dem, was für eine Empfagsart Sie bei der Erstinstallation eingestellt haben (Satellit, Kabel oder Terrestrisch).

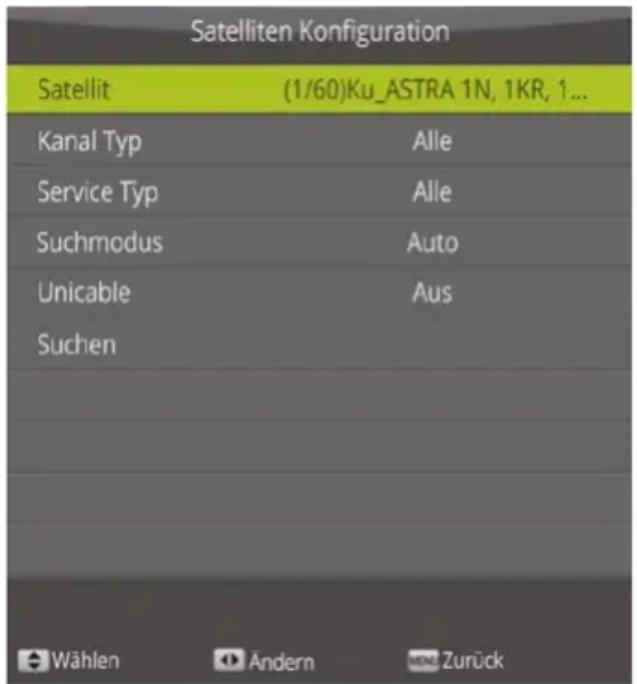

7.1.1 Automatische Suche (Satellit)

Bevor Sie eine Sendersuche starten vergewissern Sie sich, dass Sie sich auf der richtigen Eingangsquelle befinden. Drücken Sie hierzu die INPUT Taste auf der Fernbedienung und wahlen Sie den Punkt „Satellit".

Hinweis: Die automatische Sendersuche beinhaltet die gleichen Suchfunktionen wie bei der Erstinstallation (siehe Seite 9).

Satellit

Wahlen Sie den gewünschten Satelliten für den Empfang

Kanal-Typ

Wahlen Sie zwischen frei, verschlüsselte oder alle Kanäle

Service-Typ

Wahlen Sie zwischen Alle, DTV (nur TV Programme) oder Radio (nur Radio Programme)

Suchmodus

Wahlen Sie zwischen Blind Scan, Preset (Voreingestellt), Auto

Unicable

Wenn Sie ihre Sat-Anlage mit Unicable betreiben, können Sie hier die Einstellungen für den Empfang vornehmen. Entnehmer Sie diese entsprechend den Angaben der Unicable-Anlage bzw. des Unicable-LNBs.

Suchen

Drücken Sie OK um die automatische Suche zu starten.

7. Das Hauptmenu

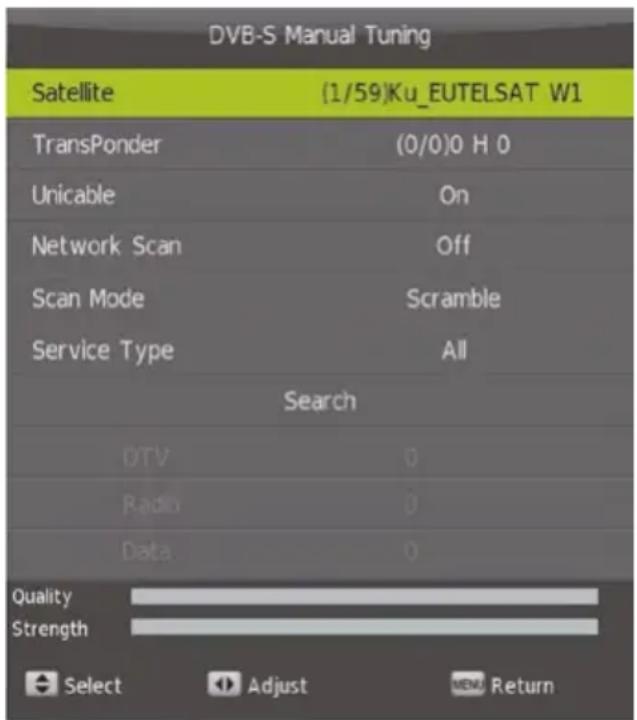

7.1.2 Manuelle Suche (Satellit)

Satellit

Wahlen Sie den gewünschten Satelliten für den Empfang.

Transponder

Wahlen Sie den gewünschten Transponder den Sieuchen möchten.

Unicable

Wenn Sie Ihr Sat-Anlage mit Unicable betreiben, können Sie hier die Einstellungen für den Empfang vornehmen. Entnehmer Sie diese entsprechend den Angaben der Unicable-Anlage bzw. des Unicable-LNBs.

Netzwerk Scan

Wahlen Sie zwischen Ein (komplete

Suche auf dem Satelliten) oder Aus

(Suche auf der programmierten Transponderliste)

Kanal-Typ

Wahlen Sie zwischen frei, verschlüsselte oder alle Kanäle.

Service-Typ

Wahlen Sie zwischen Alle, DTV (nur TV Programme) oder Radio (nur Radio Programme)

Suchen

Drücken Sie OK um die manuelle Suche zu starten.

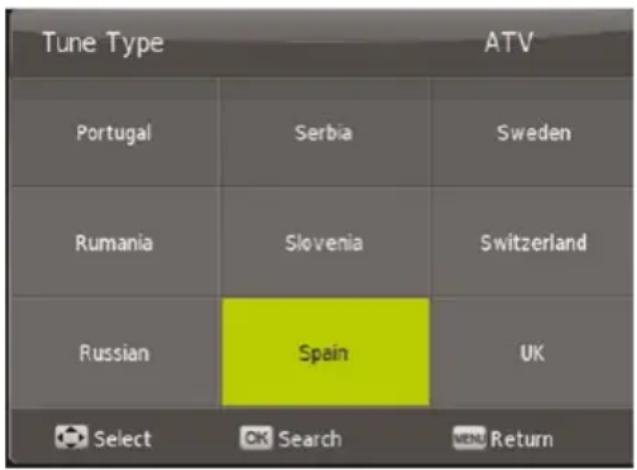

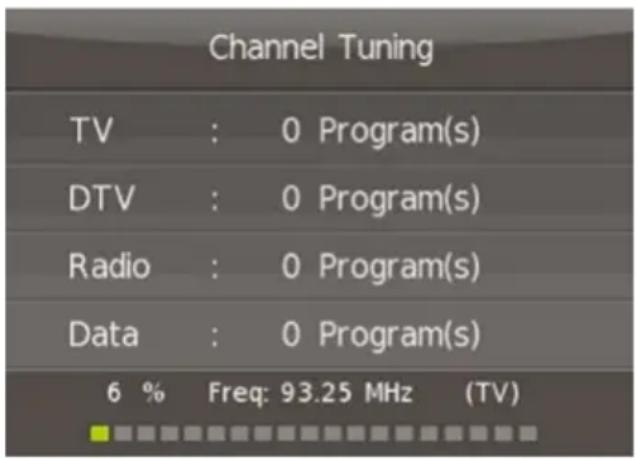

7.1.3 ATV Manuelle Suche (Analoge Sendersuche)

In this sem Menüpunkt wechseln Sie zur manuellen Suehe der analogen Sender für DVB-T und DVB-C.

7. Das Hauptmenu

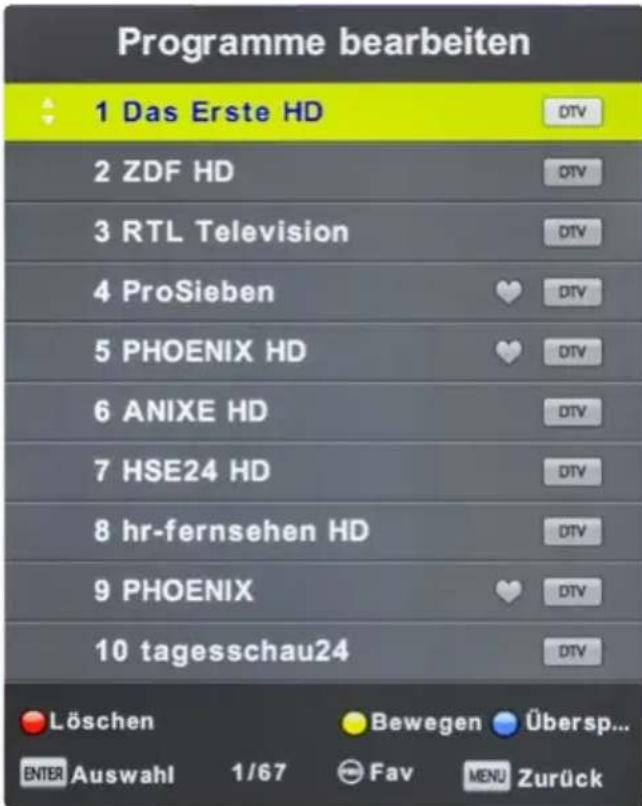

7.1.4 Programme bearbeiten

Löschen (ROTE Taste)

Wahlen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die ROTE Taste um es zu Löschen.

Bewegen (GELBE Taste)

Wahlen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die GELBE Taste um es zu markieren. Bewegen Sie nun mit den Pfeiltasten das Programm an den gewünschten Programmplatz. Drücken Sie die Enter oder GELBE Taste um zu bestätigen.

Wenn Sie ein Programm markiert haben und drücken eine Ziffer auf der Fernbedienung, werden die jeweiligen Programme getauscht.

Übersprigen (BLAUE Taste)

Wahlen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die BLAUE Taste um es zu markieren. Wenn Sie die Senderliste „durchblättern", wird these Programm in Zukunft übersprungen.

Favorite (FAV Taste)

Wahlen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die FAV Taste um es als Favorit zu markieren (zu erkennen an einem Herz-Symbol). Wenn Sie von nun an im normalen TV-Betrieb die FAV Taste auf der Fernbedienung drucken, werden nur die Programme angezeigt, die Sie als Favorit markiert haben.

7. Das Hauptmenu

7.1.5 Satellitenbearbeiten

In diesen Menu können Sie grundlegende Änderungen ihrer Satellitenanlage vornehmen, Transpondern und Satelliten bearbeiten oder hinzufugen.

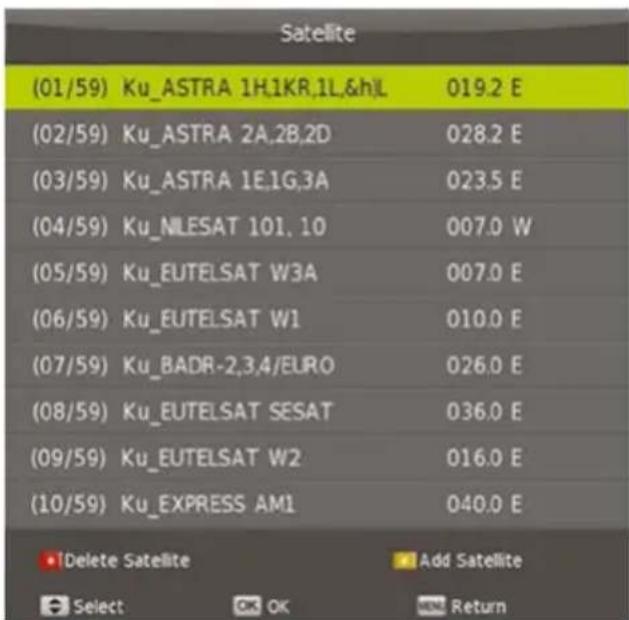

Satelliten Löschen / hinzufugen

Löschen (ROTE Taste)

Löscht den ausgewählten Satelliten. Dieser Vorgang ist unwiderruflich.

Hinzufügen (GELBE Taste)

Fugen Sie einen neuen Satelliten hinzu. Geben Sie den Name und die Orbit-Position des neuen Satelliten ein.

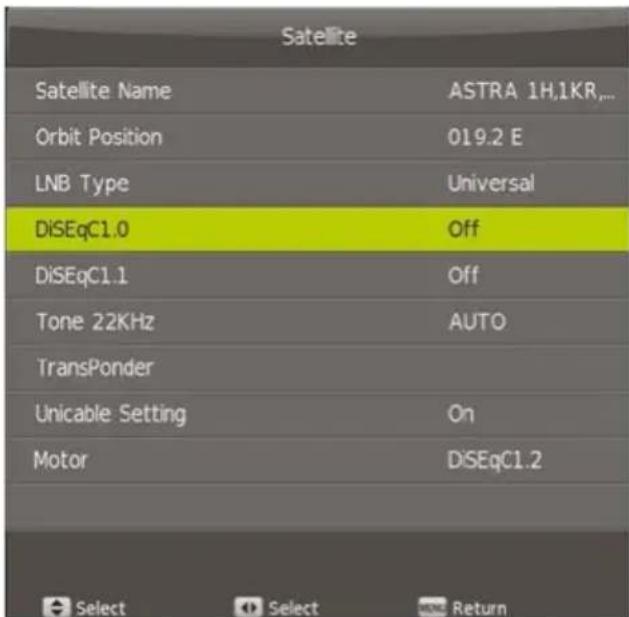

Satellitbearbeiten

Wahlen Sie einen Satelliten aus und drucken Sie die OK-Taste um weitere Einstellungen vorzunehmen.

Folgende Einstellungen können Sie hier vornehmen:

LNB Typ

Ändern Sie hier den LNB Typ

DiSEqC 1.0

Wahlen Sie zwischen Kein, LNB 1 bis LNB 4

DiSEqC 1.1

Wahlen Sie zwischen Kein, LNB 1 bis LNB 16

22 KHz

Setzen Sie die 22 KHz Einstellung auf ein oder aus.

Transponder

Öffnet die Transponderliste. Nutzen Sie die ROTE Taste um den ausgewählten Transponder zu Löschen. Mit der GELBEN Taste fügen Sie einen Transponder hinzu.

Hinweis:

Wenn neue Sender verfügbar sind, diese sich aber nicht in Ihrer TV Seite befinden, gehen Sie wie folgt vor:

1. Finden Sie die Frequenz des neuen Senders hers aus (z.B. auf, www.satindex.de").
2. Gehen Sie in das Hauptmenu Kanai -> Satellitenbearbeiten.
3. Wahlen Sie den Satelliten (z. B. Astra 19.2E) und bestätigen Sie mit OK.
4. Öffnen Sie nun die Transponder-Liste.
5. Drücken Sie die GELBE Taste um einen Transponder hinzuzufugen.
6. Geben Sie die entsprechenden Daten ein (z. B.: 12.188 H 27.500)
7. Drücken Sie die MENÜ-Taste, um den neuen Transponder zu speichern.
8. Suchen Sie nun manuell nach neuen Sendern.

Siehe Punkt 7.1.2 Manuelle Suche (Satellit)

Unicable Einstellungen

Nutzen Sie den TV mit einem Unicable-System, können Sie hier die entsprechenden Daten eingeben.

Motor

Wahlen Sie zwischen Aus, DiSEqC 1.2 oder 1.3 (USALS)

Band

Wahlen Sie zwischen KU- und C-Band.

Hinweis: In den Antenneneinstellungen müssen Sie in der Regel keine Änderungen vornehmen. Es wird empfohlen, dass nur erfahrene Benutzer Einstellungen ändern.

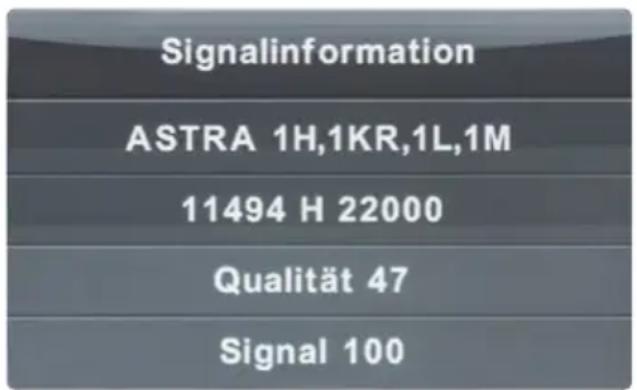

7.1.6 Signalinformationen

In diesen Menu sehen Sie diverse Informationen über den jeweiligen Transponder, bzw. Sender. Signalqualität und -pegel können hier abgegeben werden.

7. Das Hauptmenu

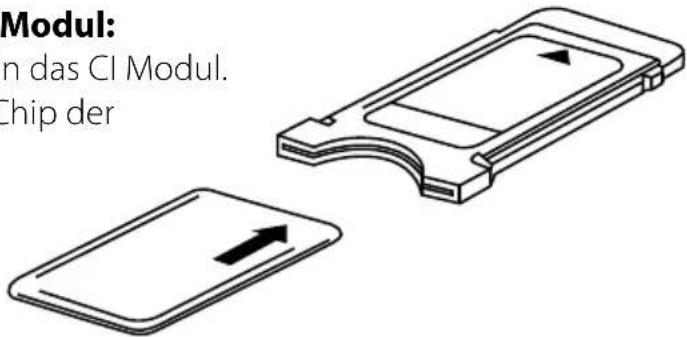

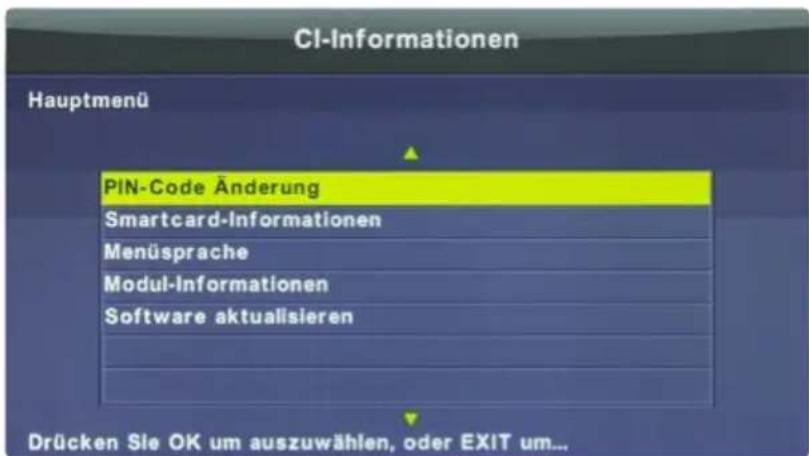

7.1.7 CI Informationen

In this Menu erhalten Sie Informationen über das eingesteckte Cl Modul, bzw. über die Smartcard (falls vorhanden).

Hinweis:

Die CI Informationens sind nur aktiv, wenn ein CI Modul eingesteckt ist.

7.1.8 5V Antennenspannung

Wenn Sie eine DVB-T Antenne verwenden, können Sie hier die 5V-Spannung ein- oder ausschalten.

EIN = Wenn Sie eine aktive DVB-T Antenne ohne separate Stromversorgung nutzen.
AUS = Wenn Sie eine aktive DVB-T Antenne mit eigener Stromversorgung oder eine passive DVB-T Antenne nutzen.

7.1.9 Software-Update (USB)

Sollte es für den TV eine neue Firmware geben, können Sie diese hier aktualisieren. Die aktuellste Firmware findsen Sie immer auf unserer Homepage www.megasat.tv

1. Kopieren Sie die Firmware in das Hauptverzeichnis eines formatierten USB Sticks (ohne Unterordner).
2. Stecken Sie den Stick in den USB Anschluss des Fernsehers.
3. Wahlen Sie nun mit der Enter Taste Software Update (USB). Sie werden aufgefordert, ob Sie wirklich updaten mayhen. Wahlen Sie "ja" oder "nein" um abzubrechen.
4. Nachdem die Firmware aktualisiert wurde, startet der Fernseher neu und beginnnt mit der Erstinstallation.

Hinweis: Sollte der Fernseher nicht automatisch neu starten, schalten Sieihnitte am Netzschalter aus und wieder ein.

7.1.10 Automatische Suche (Terrestrisch)

Bevor Sie eine Sendersuche starten vergewissern Sie sich, dass Sie sich auf der richtigen Eingangssquelle befinden. Drucken Sie hierzu die INPUT Taste auf der Fernbedienung und wahlen Sie den Punkt "Antenne".

Hinweis:

Vergewissern Sie sich, dass eine geeignete DVB-T-Antonne angeschlossen ist.

1. Wahlen Sie das Land in dem Sie sich befinden (z. B. Deutschland) und drucken Sie die OK Taste.
2. Anschließlich startet die automatische Sendersche.

7.1.11 Manuelle Suche (Terrestrisch)

Bei der manuellen DVB-T-Suche konnen Sie jeder Frequenz (Kanal) einzeln absuchen. Wahlen Sie mit den Tasten den gewünschten Kanal und drücken Sie die OK Taste um mit der Suehe zu beginnen.

7. Das Hauptmenu

7.1.12 Automatische Suche (Kabel)

Bevor Sie eine Sendersuche starten vergewissern Sie sich, dass Sie sich auf der richtigen Eingangsquelle befinden. Drucken Sie hierzu die INPUT Taste auf der Fernbedienung und wahlen Sie den Punkt „Kabel".

DVB-C Scan Menu
Scan Mode	Network Scan
Frequency	770000
Network ID	65535
Symbol(ks/s)	6900
Select	OK Enter Return

Wahlen Sie beim Suchmodus zwischen „Voll" oder „Netzwerk Scan". Bei „Voll" wird die Standard-Suche verwendet, bei „Netzwerk Scan" können Sie u.a. die Frequenz oder Netzwerk ID einstehen.

Drücken Sie anschließend OK und wahlen.
Sle das entsprechende Land in dem Siesich befinden (z. B. Deutschland).

Anschließlich startet die automatische Sendersche.

7.1.13 Manuelle Suche (Kabel)

Bei der manuellen DVB-C-Suche können Sie jeder Freqenz (Kanal) einzeln absuchen. Wahlen Sie mit den Tasten die gewünschte Freqenz. Drücken Sie die OK Taste auf Suche um mit derSuche zu beginnen.

CADTV Manual Tuning
Frequency	770000
Symbol(ks/s)	6900
QAM Type	QAM 16
Search

7. Das Hauptmenü

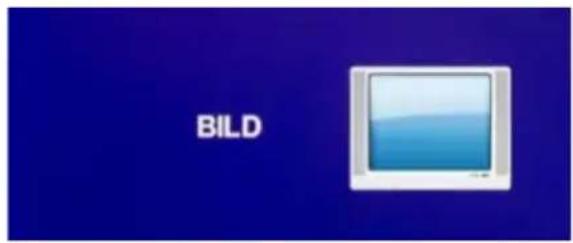

7.2 Bild

Im Menüpunkt Bild konnen Sie grundlegende Einstellungen über das TV Bild vornehmen. Nutzen Sie voreingestellte Einstellungen oder legen Sie ihre eigenen Werte fest.

Bildmodus Wahlen Sie eine voreingestelle Bildeinstellung

Kontrast Stellen Sie den Kontrastwert ein

Helligkeit Stellen Sie den Helligkeitswert ein

Farbe Stellen Sie den Farbwert ein

Farbton Stellen Sie den Farbton ein

Scharfe Stellen Sie die Scharfe ein

Farbtemperatur Stellen Sie die Farbtemperatur ein

Bildformat Stellen Sie das passende Bildformat ein.

Rauschreduktion Stellen Sie die Rauschunterrückung ein

Dynamic CR Stellen Sie die dynamische Kontrastverhältnis ein oder aus.

Hinweis:

Die Einstellungen wie Kontrast, Helligkeit, usw. können nur beareritet werden, wenn Sie sich bei den Bildeinstellungen im Modus „Persönlich" befinden.

7. Das Hauptmenu

7.3 Ton

Im Menüpunkt Ton konnen Sie grundlegende Einstellungen über den Ton vornehmen. Nutzen Sie voreingestellte Einstellungen oder legen Sie ihre eigenen Werte fest.

Ton Modus Wahlen Sie ein voreingestelltes Ton-Profil

120 Hz - 10 KHz Stellen Sie die Höhen und Basse ein.

Balance Stellen Sie die Balance zwischen rechten und linken Kanal ein

Auto. Lautst. Stellen Sie auf EIN, um bei leiseren Sendern die Lautstärke automatisch anzupassen

Surround Sound Aktivieren Sie den Surround Sound, wenn Sie den TV an eine externe Surroundanlage angeschlossen haben.

SPDIF Mode Aktivieren Sie hier den digitalen Audioausgang.

AD Auswahr
These Option ist für sehgeschwächte Personen. Bei Aktivierung werden Szenen ohne Ton durch einen Sprecher beschreiben. (abhängig vom jeweiligen Sender, bzw. Sendung)

Hörgeschädigt These Option ist nur aktiviert, wenn die AD Auschwitz eingeschaltet wurde und regelt die Lautstärke des Sprechers.

7. Das Hauptmenü

7.4 Zeit

Im Menüpunkt Uhrzeit konnen Sie die Uhrzeit des Fernsehers sowie diverse andere automatische Funktionen einstellen.

Uhr Stellen Sie hier die aktuelle Uhrzeit und das Datum ein.

Ausschaltzeit Stellen Sie die Uhrzeit ein, wann sich der Fernseher automatisch ausschalten soll.

Einschaltzeit Stellen Sie die Uhrzeit ein, wann sich der Fernseher automatisch einschalten soll. Wahlen Sie mit den Pfeiltasten, wann es erfolgen soll: einmal, tätig, Mo-Fr, Mo-Sa, Sa-So, Sonntag

Schlaf-Timer Stellen Sie die Minuten ein, wann sich der Fernseher automatisch ausschalten soll. Wahlen Sie zwischen Aus, 10, 20, 30, 60, 90, 120, 180 oder 240 Minuten. Diese Funktion konnen Sie auch über die SLEEP Taste auf der Fernbedienung erreichen (drucken Sie die SLEEP Taste mehrfach um zwischen den Zeiten zu wechseln.

Auto Standby Stellen Sie die Stunden ein, nachdem sich der Fernseher automatisch abschalten soll, wenn keine Bedienung am Gerät oder an der Fernbedienung erfolgt. Wahlen Sie zwischen AUS, 3, 4 oder 5 Std.

Zeitzone Wahlen Sie die Zeitzone in der Sie sich befinden.

OSD Zeit Stellen Sie die Sekunden ein, wie lange das Bildschirmenu eingebelendet bleiben soll. Wahlen Sie zwischen Aus oder zwischen 10-60 Sekunden.

7. Das Hauptmenü

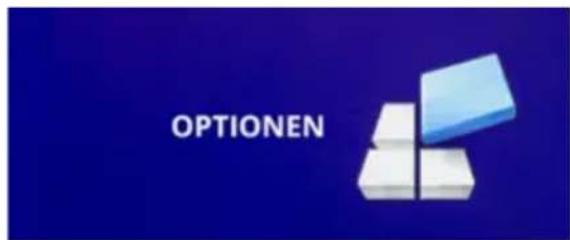

7.5 Optionen

Im Menüpunkt Konfiguration konnen Sie grundlegende Einstellungen des Fernsehers vornehmen.

OSD Sprache Wahlen Sie die Sprache des Bildschirmmenus

Audiosprache Wahlen Sie die bevorzugte Audiosprache der TV Sender

Untertitelspr. Wahlen Sie die bevorzugte Untertitelsprüche der TV Sender

Hörgeschädigt These Option ist nur aktiviert, wenn die AD Auschwitz eingeschaltet wurde und regelt die Lautstärke des Sprechers.

Zurücksetzen Setzt den Fernseher zurück in die Werkseinstellung. Alle Daten die Sie vorgenommen haben gehen hierbei verloren.

Erstinstallation Starten Sie die Erstinstallation des Fernsehers (siehe Seite 9)

ECO Modus Wahlen Sie zwischen Home Mode (Energiearmer Modus) oder Shop Mode (höherer Stromverbrauch)

Blauer Bildschirm Zeigt beim Umschalten einen blauen Bildschirm.

7. Das Hauptmenu

7.6 Sperren

Im Menüpunkt Schutz können Passwörter zur Sendersperre vergeben, einen Jugenschutz hinzufügen oder einen Hotelmodus konfigurieren.

System sperren Wahlen Sie EIN, um den die Passwortsperre zu aktivieren. Das Standardpassword ist: 0000

PasswortändernÄndern Sie das Standardpassword. Geben Sie zunachst das aktuelle Passowort ein,anschließlich ein neues.Dieses müssen Sie nochmals wiederholen.

Sender sperren Wahlen Sie die Sender aus, die Sie sperren möchten. Wechseln Sie mit den Pfeiltasten auf das jeweilige Programm und drücken Sie die GRÜNE Taste um ein Programm zu sperren.

Jugendschutz Wahlen Sie die Altersstufe zwischen 3 und 18 Jahren. Sollte ein Programm die Altersstufe überschreiben, wird das Password benötigt, um den Sender freizuschalten. Achtung: Diese Funktion ist abhängig vom jeweiligen Sender.

Tastensperre Aktivieren oder deaktivieren Sie die Tastensperre.

Hotel Mode In den Hoteleinstellungen konnen Sie den Fernseher so konfigurieren, dass Unbefugte keinen Zugriff auf bestimmte Funktionen haben.

Hotel Mode: Aktivieren oder Deaktivieren Sie den Hotel Mode.

Quelle Sperren: Sperr beliebige Eingangsquellen

Startquelle: Wahlen Sie die Quelle, mit der der TV starten soll.

Startkanal: Wahlen Sie den Kanal, mit der der TV starten soll.

Lautstärke: Wahlen Sie die Lautstärke, mit der der TV starten soll.

Max Lautstärke: Wahlen Sie die maximal einstellbare Lautstärke.

Datumbank import.: Importieren Sie eine voreingestelle Datenbank.

Datumbank export.: Exportieren Sie die aktuelle Datenbank.

Sperre zurücksetzen: Löscht alle Hotel Einstellungen.

8. Multimediabetrieb (USB)

Sie können über ihren Fernseher Multi- mediadateien, wie z. B. Fotos, Music, Filme oder eBooks wiedergeben. Stecken Sie einen geeigneten USB Stick oder externe Festplatte in den USB Anschluss. Drucken Sie auf der Fernbedienung IN- PUT und wechseln Sie mit den Pfeiltasten auf MEDIEN.

8.1 Foto

Wechseln Sie in das Menu „Fotos", anschließend erscheint das Foto-MENU mit der Ordner-Struktur. Wechseln Sie mit der Enter Taste in den Hauptordner C, anschließend werden alle Fotos vom USB Gerät angezeigt. Navigieren Sie mit den Pfeiltasten auf ein gewünschtes Foto. Eine petite Vorschau, sowie diverse Daten des Fotos werden di

rekt in der Mitte des Bildschirms angezeigt. Um eine Diashow zu starten, markieren Sie mit der Enter Taste alle Bilder die Sie sich anschauen möchten. Markieren Sie keine Bilder, werden alle Bilder wiedergegeben. Starten Sie die Diashow mit der▶Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
«	Vorheriges Bild in der Wiedergabeliste anziegen.
»	Nächstes Bild in der Wiedergabeliste anziegen.
■	Stoppt die Diashow.
♀	Wiederholt die Diashow.
♂	Spielt Musik zur Diashow ab (sofern sich Musik auf dem USB Stick befindet).
¶	Zeigt die aktuelle Playlist an.
➀	Zeigt die Wiedergabeliste an.
◎	Dreht das Bild im Uhrzeigersinn um 90°.
◎	Dreht das Bild gegen Uhrzeigersinn um 90°.
⓪	Vergrößert das Bild.
⓫	Verkleinert das Bild.
◇	Bewegt das Bild. Nutzen Sie hierzu die Pfeiltasten auf der Fernbedienung.

8. Multimediabetrieb (USB)

8.2 Musik

Wechseln Sie in das Menu „Musik“, anschließend erscheint das Musik-Menü mit der Ordner-Struktur. Wechseln Sie mit der Enter Taste in den Hauptordner C, anschließend werden alle Musik Dateien vom USB Gerät angezeigt.

Navigieren Sie mit den Pfeiltasten auf eine gewünschte Musikdatei.

Eine kleine Vorschau wie Titel oder Interpret werden auf dem Bildschirm angezeigt. Um die Wiedergabeliste zu starten, markieren Sie mit der Enter Taste alle Musikdateien die Sie horen möchten. Markieren Sie keine Musikdateien, werden alle Musikdateien wiedergegeben. Starten Sie die Wiedergabeliste mit der▶Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
«	Spult den aktuellen Titel zusück.
»	Spult den aktuellen Titel vor.
«	Vorheriger Titel der Wiedergabeliste wiedergeben.
»	Nächster Titel der Wiedergabeliste wiedergeben.
■	Stoppt die Wiedergabe.
«	Wiederholt die Wiedergabeliste.
«	Schaltet die Lautstärke auf Stumm.
■	Zeigt die aktuelle Playlist an.
■	Zeigt die Informationen über den aktuellen Titel an.
■	Wechseln Sie zu einer bestimmten Zeit des aktuellen Titels.

8. Multimediabetrieb (USB)

8.3 Film

Wechseln Sie in das Menu „Film“, anschließend erscheidt das Film-Menü mit der Ordner-Struktur. Wechseln Sie mit der Enter Taste in den Hauptordner C, anschließend werden alle Filmdateien vom USB Gerät angezeigt.

Navigieren Sie mit den Pfeiltasten auf eine gewünschte Filmdatei. Eine

kleine Vorschau sowie diverse Informationen werden auf dem Bildschirm angezeigt. Um die Wiedergabeliste zu starten, markieren Sie mit der Enter Taste alle Filmdateien die Sie sehen möchten. Markieren Sie keine Filmdatei, werden alle Filmdateien wiedergegeben. Starten Sie die Wiedergabeliste mit der Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
«	Spult den aktuellen Film zurück.
»	Spult den aktuellen Film vor.
«	Vorheriger Film der Wiedergabeliste wiedergeben.
»	Nächster Film der Wiedergabeliste wiedergeben.
■	Stoppt die Wiedergabe.
Aa	Wechseln Sie die Schriftart.
♀	Wiederholt die Wiedergabeliste.
AB	Stellen Sie die A-B-Wiederholung ein.
■	Zeigt die aktuelle Playlist an.
➀	Zeigt die Informationen über das aktuelle Video an.
■	Spiel das Video in Zeitlupe ab.
||	Spiel das Video Bild für Bild ab (ein Tastendruck = ein Bild vorwärts).
◎	Wechseln Sie zu einer bestimmen Zeit des aktuellen Videos.
☑	Vergrößert das Video.
⓪	Verkleinert das Video.
⓫	Ändert das Videoofformat.
◇	Bewegt das Video. Nutzen Sie hierzu die Pfeiltasten auf der Fernbedienung.

8. DVD Betrieb

Im DVD Menu können Sie DVDs oder CDs abspielen. Drücken Sie zunachst die INPUT Taste auf der Fernbedienung und wahlen Sie die DVD Quelle. Legen Sie nun eine Disc mit der beschrieben-nen Seite in Richtung Bildschirm ein. Die DVD wird automatisch eingezogen. Sollte die DVD falsch herum eingelegt werden, wird Sie wieder ausgeworfen. Nach erfolgreicher Erkennung wird die CD/DVD gestartet.

Folgende Videoformate konnen gelesen werden: DVD/DVD+R/+RW/DVD-R/-RW/VCD/CD/CD-R/-RW

Hinweis:

Alle CDs oder DVDs müssen sich in einem der oben genannten Video-Formate befinden. Wir geben keine Garantie, dass selbst erstellte Video-CDs oder -DVDs gelehen werden können.

8.4 Tastenfunktionen im DVD Betrieb

Δ▼▲	Nutzen Sie die Pfeiltasten um im DVD Menu zu navigieren.
1 - 9 Zum auswahlen eines Kapitals oder zur Nummereingabe.
D. SET Mit dieser Taste gelangen Sie in die DVD System Einstellungen.
D.MENU Mit dieser Taste können Sie das DVD Hauptmenü aufrufen.
D.DISPI Zeigt Informationen zur eingelegten DVD an
GOTO Wechselt zu gewündchten Kapiteln im DVD Modus
▲ Wirft die DVD aus (nur im DVD Modus möglich)
REPEAT Wiederholungstaste im Wiedergabemodus
A-B Diverse Wiederholungsmöglichkeiten
ANGLE Perspektiveneinstellung im DVD Modus (wenn verfügbar)
«/»	Wechselt zum vorherigen oder{nachsten Kapitel.
«/»	Spult das Video vor oder darüber.
II Startet oder pausiert das Video.
■ Stoppt das Video.

8.4 DVD Einstellungenmenu

Um grundlegende Einstellungen im DVD Menu vorzunehmen drücken Sie die ROTE Taste (D. SET). Anschließlich öffnet sich das DVD EinstellungsmENU.

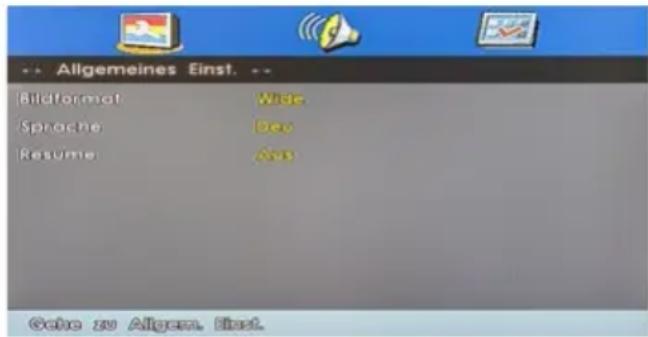

Allgemeine Einstellungen

Bildformat

Definieren Sie das passende Bildformat.

Wahlen Sie zwischen 4:3 PS, 4:3 LB und 16:9.

Sprache

Wahlen Sie hier die DVD Menüsprache.

Resume

Wenn Sie diese Funktion aktivieren (EIN), merkt sich der DVD Spieler den Zeitpunkt des Filmes, bei dem Sie abgeschaltet haben. Sie können dann zu einem späteren Zeitpunkt die Wiedergabe fortsetzen. Diese Funktion ist nur gewährleistet, wenn die DVD nicht aus dem Laufwerk entfernt wird.

LT/RT

Eine Disc mit einer Multikanal Tonspur wird als Ausgangssignal in den linken und rechten Kanal verteil.

Stereo

Eine Disc mit einer Multikanal Tonspur wird als Ausgangssignal in Stereo umgewandelt.

TVTyp

Wahlen Sie zwischen PAL, Multi oder NTSC. In Europa ist PAL die Standardeinstellung.

Audio

Wahlen Sie die bevorzugte Audiosprache der DVD (falls auf der Disc vorhanden).

Untertitel

Wahlen Sie die bevorzugte Untertitelsprache der DVD (falls auf der Disc vorhanden).

Discmenü

Wahlen Sie die bevorzugte Menüsprache der DVD (falls auf der Disc vorhanden).

Sperre

Vergeben Sie eine gewünschte Altersstufe. Wenn Sie z. B. Altersstufe 3 wahlen und eine DVD mit Altersstufe 8 einlagen, werden Sie aufgeforderdert ein Password einzugeben.

Password

Das Password für die Altersstufe können Sie beliebig ändern. Geben Sie zunachst das alte Password ein (Standard: 123456). Anschließend können Sie ein neuen Password vergeben.

Reset

Wenn Sie diesen Punkt bestätigten, werden alle Einstellungen des Menüs zurückgesetzt.

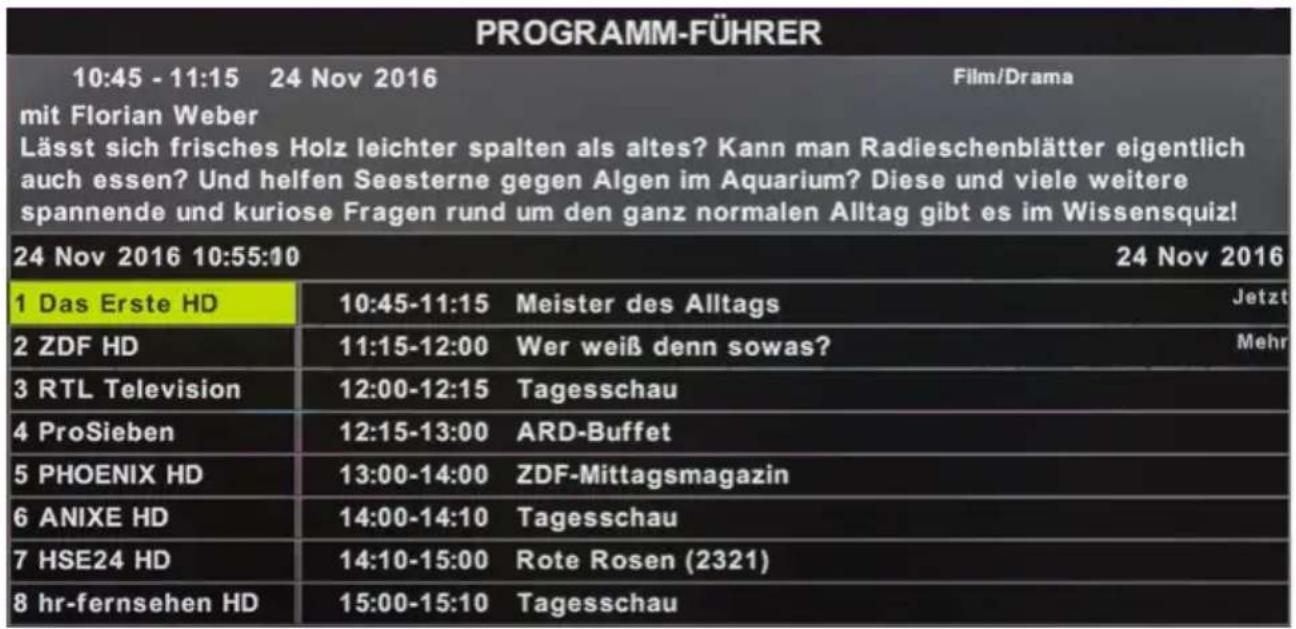

9. EPG Menu (Programmführer)

Im Elektronischen Programmführer können Sie eine 7-Tage Vorschau aller Sender sehen (soweit der jeweilige Sender dies zur Verfügung staat). Nutzen Sie die Pfeiltasten auf der Fernbedienung, um zwischen Programmen und Sendungen zu navigieren.

Drücken Sie die INFO Taste auf der Fernbedienung, um mehr Informationen zur jeweiligen Sendung zu erhalten.

Erklärung der Farbstaten

Programmiert eine Aufnahme (optional)
Zeigt weitere Informationen über die aktuell gewählte Sendung
Zeigt den aktuellen Zeitplan
Erinnert an eine Sendung

Erinnerung an eine Sendung

Möchten Sie eine Sendung nicht verpassen, ist diese Funktion sehr hilfreich. Wahlen Sie mit den Pfeiltasten den gewünschten Sender und die Sendung an der Sie erinnert werden möchten. Durch Drücken der BLAUEN Taste öffnet sich ein weiteres Fenster mit voreingestellten Daten. Diese können Sie beliebig anpassen. Wahlen Sie zusammen, ob sie einmal, tätig oder wochentlich an die Sendung erinnert werden möchten.

Hinweis:

Es kann vorkommen, dass die Programmzeitschrift keine oder nur teilweise Informationen bereitstellen. Es kann einige Minuten dauern bis die Datenactualisiert werden.

10. CI+ Schacht zur Pay-TV Erweiterung

Sie können mit dem Fernseher nicht nur frei empfangbare (Free to Air) Programme, sondern auch verschlüsse Programme empfangen, sofern Sie im Besitz einer Smartcard und eines CI-Moduls des jeweiligen Programmanbieters sind.

1. Einsetzen der Smartcard in das CI Modul:

Steen Sie die Smartcard vorsichtig in das CI Modul.
Achten Sie darauf, dass der goldene Chip der Smartcard nach oben zeigt.

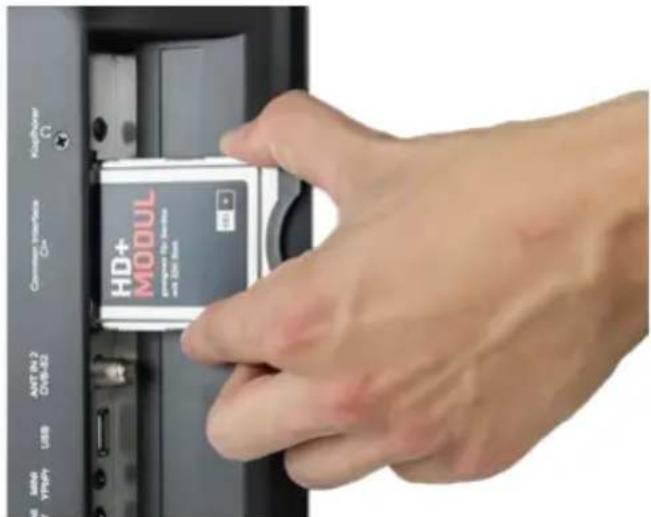

2. Einsetzen des CI Modulus:

Das Modul muss nur 2-3 cm in den Cl+ Schacht gesteckt werden. Damit das CAM-Modul richtig einrastet, müssen Sie es am Ende etwas fester eindrücken. Dabei spuren Sie einen leichten Widerstand.

Hinweis:

-itte installieren Sie das Cl+ Modul nachdem Sie den Sendersuchlauf abgeschlossen und alle anderen Einstellungen vorgenommen haben.
- Bei der ersten Verwendung kann es einige Minuten dauern, bis Modul und Smartcard aktiviert werden. Das Modul überprüft die Aktivierung ggf. bei jedem Einschalten des Fernseher erneut.
- Wird ein Cl+ Modul verwendet, kann der Fernsehsender die Aufnahme/Timeshift von Sendungen verbieten oder (zeitlich) einschränken. Aufnahmen von Sendern, die Cl+ benötigen, werden verschlüsselt auf dem USB-Gerät abgelegt. Die Aufnahmen können nicht auf andere Geräte übertragen werden. Die Einschränkungen bei der Aufnahme werden von den Fernsehsenden bestimmt, Gerätehersteller müssen sich an die Vorgaben halten.
- Das Cl+ Modul kann Bildschirmeinblendungen erzeugen.itte lessen Sie dazu das Handbuch des Moduls.

11. Fehlerbehebung

Lesen Sierette die folgenden Informationen,um die mogliche Ursache zu einem Problem herauszufunden,bevor Sie sich an den Kundendienst wenden.

TV{lösst sich nicht einschalten	Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist. Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV Gerät angeschlossen ist.Der elektronische Schaltkreis wurde evtl. zusück-gesetzt. Ziehen Sie das Netzteil aus der Steckdose, warten Sie 1 Minute, und schreiben Sie dann den Stecker wieder an.
Kein Bild • Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist.Uberprüfen Sie, ob der richtige Eingang ausgewählte wurde; verwenden Sie die Taste INPUT.Uberprüfen Sie die Helligkeit- und Kontrasteinstellungen im Bildeinstellungen.
Kein Ton • Überprüfen Sie, ob der Ton ausgescheltet oder die Stummschaltung aktiviert ist (MUTE).Erhöhen Sie vorsichtig die Lautstärke.Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind.
Schlechte Bildqualität • Prüfen	Sie, ob der korrekte Eingang ausgewählt ist; verwenden Sie die Taste INPUT.Uberprüfen Sie die Verbindung zum Fernsehgerät.Uberprüfen Sie die Videoeinstellungen.
Bild zu gross/klein o. verzerrt • Benutzen Sie die Taste ASPECT, um die Darstellung des Bildes zu ändern.
Fernbedienung reagiert nicht • Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30°)Vermeiden Sie direkte Lichteinstahrung in den Infrarotsensor.

12. Technische Daten

Display LED Display (Pixelklasse 1)
Bildschirmgroße 32 Zoll (81 cm)
Auflösung 1920 x 1080 Pixel (Full HD)
Krontrastverhältnis 3000:1
Helligeitswert 250cd/m2
Betrachtungswinkel 178° (horizontal) / 178° (vertical)
Tuner DVB-S / -S2 / -C / -T / -T2 (H.265/HEVC)
Senderspeicher Satellit: 3500	| Terrestrisch / Kabel: 700
Antennenimpedanz 75Ω
CI+ Slot (HD+ ready) ja
USB Anschluss	2x
Bilder Abspielformate	JPEG, BMP, PNG
Audio Abspielformate	MP3, WMA, M4A, AAC
Video Abspielformate	AVI, MPG, DAT, VOB, MP4, TS, MOV, MKV
DVD-Player	ja
Abspielformate DVD	DVD, CD, VCD, CD-R/-RW, DVD-R/+R, DVD-RW
PC Anschluss (D-Sub)	ja
Audio Ausgang (S/PDIF) ja
Kopfhörer Ausgang (3,5 mm Klinke)	ja
PC Audio Eingang (3,5 mm Klinke)	ja
HDMI Anschluss	2x
Video / Audio (3,5 mm Klinke)	ja
YUV (3,5 mm Klinke)	ja
Antenneneingang (DVB-S)	ja
Antenneneingang (DVB-T / -C)	ja
Netzschalter	ja
Loutsprecher Stereo 2x 10 Watt
VESA Standard	200 x 100 mm
Spanningsversorgung	AC 100-240 Volt, 50/60 Hz / DC 9-30 Volt
Stromverbrauch im Betrieb	max. 78 Watt
Stromverbrauch im Standby	<0,5 Watt
Energieeffizienzklasse	F
Abmessungen mit Fuß (B/H/T)	731 x 491 x 211 mm
Abmessungen ohne Fuß (B/H/T)	731 x 432 x 85,7 mm
Gewicht (netto/brutto)	4,2 kg / 5,5 kg

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.

Konformitätsinformation

Hiermit erklart die Firma Megasat Werke GmbH, dass sich folgenden Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlagigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet:

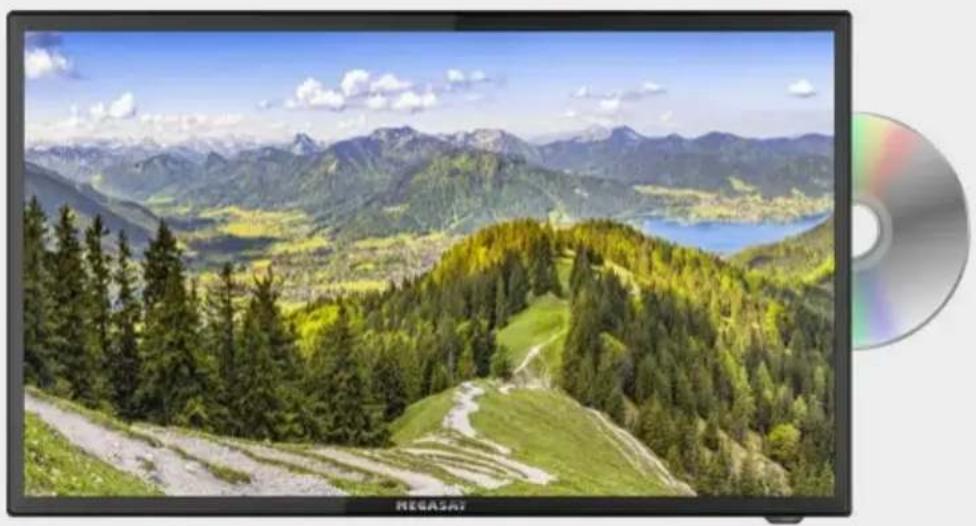

Megasat Royal Line III 32 (Art.-Nr. 240123)

Die Konformitätserklarung zu dieser Produkt liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

Die Konformitätserklarung können Sie auf unserer Homepage downloaden: www.megasat.tv/downloads

PRODUKTREGISTRIERUNG

Mit der Registriierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt.

Für die Registrierung besuchen Sieitte unsere Homepage www.megasat.tv

Das Formular finds Sie unter Support Produktregistrierung

MEGASAT

PROGRAMM-FUHRER
10:45 - 11:15 24 Nov 2016	Film/Drama
mit Florian Weber
Lässt sich frisches Holz weniger spalten als altes? Kann man Radieschenblätter eigentlich auch essen? Und hatten Seesterne gegen Algen im Aquarium? Diese und weitere weitere spannende und kuriose Fragen rund um den ganz normalen Alltag gibt es im Wissenschaftsquad!
24 Nov 2016 10:55:10	24 Nov 2016
1 Das Erste HD	10:45-11:15	Meister des Alltags
2 ZDF HD	11:15-12:00	Wer weiß dann sows?
3 RTL Television	12:00-12:15	Tagesschau
4 ProSieben	12:15-13:00	ARD-Buffet
5 PHOENIX HD	13:00-14:00	ZDF-Mittagsmagazin
6 ANIXE HD	14:00-14:10	Tagesschau
7 HSE24 HD	14:10-15:00	Rote Rosen (2321)
8 hr-fernsehen HD	15:00-15:10	Tagesschau

Mode ECO Wahlen Sie zwischen Home Mode (Energiearmer Modus) oder Shop Mode (höherer Stromverbrauch)

PROGRAMM-FÜHRER
10:45 - 11:15 24 Nov 2016 Film/Drama mit Florian Weber Lässt sich frisches Holz weniger spalten als altes? Kann man Radieschenblätter eigentlich auch essen? UndHELP Seesterne gegen Algen im Aquarium? Diese und weitere spannende und kuriose Fragen rund um den gaz normalen Alltag gibt es im Wissenschaft!
24 Nov 2016 10:55:00 24 Nov 2016
1 Das Erste HD	10:45-11:15 Meister des AlltagsJetzt
2 ZDF HD	11:15-12:00 Wer weiß Denn sowas? Mehr
3 RTL Television	12:00-12:15 Tagesschau
4 ProSieben	12:15-13:00 ARD-Buffet
5 PHOENIX HD	13:00-14:00 ZDF-Mittagsmagazin
6 ANIXE HD	14:00-14:10 Tagesschau
7 HSE24 HD	14:10-15:00 Rote Rosen (2321)
8 hr-fernsehen HD	15:00-15:10 Tagesschau
