BEDIENUNGSANLEITUNG Evergum 70034 Mennekes

Steckdosen-Kombination Mobil

Operating Manual

Receptacle combination mobile

Copyright by MENNEKES Elektrotechnik GmbH & Co. KG
Dieses Dokument ist urheberrechtlich geschützt.

Der Inhalt these Dokuments ist Eigentum der MENNEKES Elektrotechnik GmbH & Co. KG und damit weniger noch teilweise ohne vorherige Genehmigung des Rechtsinhabers vervielfältigt oder reproduziert werden.

Warnhinweise

Gefahr

Dieser Warnhinweis kennzeichnet eine unmittelbar drohende Gefahr. Die Nichtbeachtung führt zu Tod oder schweren Verletzungen.

Warning

Dieser Warnhinweis kennzeichnet eine möglicherweise gefährliche Situation. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

Vorsicht

Dieser Warnhinweis kennzeichnet eine möglicherweise gefährliche Situation. Die Nichtbeachtung kann zu leichten oder gingfugigen Verletzungen führen.

Achtung

Dieser Hinweis kennzeichnet eine möglicherweise gefährliche Situation. Die Nichtbeachtung kann zu Sachscha den am Gerät führen.

Allgemeine Hinweise

Dieser Hinweis kennzeichnet zusätzliche, nützliche Informationen zu einem bestimmten Thema.

Verwendete Symbole

• Handlungsaufforderung

-Aufzahlung

Querverweis auf eine andere Stelle im Dokument

Inhaltsverzeichnis

1. Allgemeines 4

1.1 Kontaktdaten 4

1. Zu Ihrer Sicherheit 4

2.1 Allgemeine Sicherheitschinweise 4
2.2 Bestimmungsgemäß Verwendung 5
2.3 Zielgruppe 5
2.3.1 Betreiber / Anwender 5
2.4 Vorhersehbare Fehlanwendung 5

1. Restrisiken 6

3.1 Gefahr durch ungeeignete Umgebungsbedingungen 6
3.2 Gefahr durch fehlende Absicherung 6
3.3Gefahr durch Brand.. 6
3.4 Gefahr durch unsachgemäß Bedienung 6
3.5 Gefahr durch Kondenswasser 6

1. Produktbeschreibung 7

4.1 Geräteaufbau 7
4.2 Gerätevarianten 8

1. Inbetriebnahme 8

5.1 Gerät auspacken 8
5.2 Gerat auf Transportschäden prufen 8
5.3 Gerat zurücksenden 8
5.4 Gerat in Betriebnehmen 8

5.4.1 Schutzorgane prufen und einschalten 9
5.4.2 Verbraucher anschlieben 9

1. Bedienung 9

6.1 Gerat transportieren 9
6.2 Gebrauchslage beachten 9
6.3 Schutzorgane 10
6.4 Sichtfenster öffnen / schlieben 10
6.5 Gehäusedeckel am EverGUM® Verteiler öffnen / schließen 11
6.6 Schutzart einhalten 11
6.7 Besonderheiten bei anzuschliebenden Verbrauchern 11

6.7.1 Steckersysteme 11
6.7.2 Allstromsensitive Fehlerstromschutzschalter (Fl) (Typ B). 12

6.8 Verbraucher anschlieBen 13
6.8.1 Verbraucher an Gerät in Schutzart IP 44
anschlieBen 13
6.8.2 Verbraucher an Gerät in Schutzart IP 67
anschließlich 13
6.9 Verbraucher entfernen 13
6.9.1 Verbraucher von Gerät in Schutzart IP 44 entfernen 14
6.9.2 Verbraucher von Gerät in Schutzart IP 67 entfernen 14

7. Außerbetriebnahme 14

7.1 Gerat außer Betriebnehmen 14

8. Reinigung 14

8.1 Trockene Reinigung 14
8.2 Feuchte Reinigung 14

9. Wartung 15

9.1 Wartungsarbeiten 15

9.1.1 Gerat auf Beschädigungen prufen 15
9.1.2 Schraubsicherungen prufen 15
9.1.3 Fehlerstromschutzschalter (Fl) prufen 15
9.1.4 Gerat reinigen 16

10. Instandhaltung 16

10.1 Geräteprüfung im nichtgewerblichen Bereich ..... 16
10.2 Geräteprüfung im gewerblichen Bereich 16

11. Störungen 17

11.1 Störungsbehebung 17
11.1.1 Fehlerstromschutzschalter (Fl) 17
11.1.2 Leitungsschutzschalter und Schraub-sicherung 17

12. Lagerung und Entsorgung 17

12.1 Gerat lagern 17
12.2 Gerat entsorgen 18

13. Technische Daten 18

13.1 Typenschild 18
13.2 Geräteabmessungen 18
13.3 Umgebungsbedingungen 18

14. Anhang / Appendix / Appendice

14.1 Anschlusswerte / Connected loads / Valeurs der raccordement / Aansluitwaarden

DE

1. Allgemeines

Die Angaben in dieser Betriebsanleitung gelten ausschließlich für die Geräte, die in dieser Anleitung beschreiben sind. Dazu gehören AMAXX® Mobil, AirKRAFT®, 3KRAFT®, DELTABOX, EverGUM® Verteiler und EverGUM® Steckdosenleisten.

Je nach Ausführung der Geräte und durch entsprechliche Bauteile kann es zu optischen Abweichungen mit den Darstellungen in dieser Anleitung kommt. Zudem konnen sich die Geräte funktional oder in ihrer Bedienung voneinander untersicken.

Neben dieser Betriebsanleitung können noch weitere Anleitungen (z. B. von Gerätekomponenten) im Lieferumfang enthalten sein, die vollständig zu beachten sind. Für eine sichere Verwendung des Geräts müssen zudem die nationalen, gesetzlichen Regelungen und Bestimmungen (z. B. Unfallverhütungs- und Arbeitsschutzvorschriften, Umweltschutzvorschriften) des jeweiligen Verwenderlands beachtet werden.

1.1 Kontaktdaten

MENNEKES

Elektrotechnik GmbH & Co. KG

Spezialfabrik für Steckvorrichtungen

Aloys-Mennekes-Str. 1

D-57399 Kirchhundem

Tel. [phone] / 41-1

Fax [phone] / 41-2 14

E-Mail [e-mail]

Internet www.MENNEKES.de

2. Zu Ihrer Sicherheit

2.1 Allgemeine Sicherheitshinweise

Arbeisplatzsicherheit

• Halten Sie ihren Arbeitsplatz sauber und aufgeräumt. Herumliegende Geräte oder Werkzeug können zu Stolperfallen werden und Verletzungen verursachen.
• Stellen Sie das Gerät nicht auf Geh- oder Fahrwegen ab.

Elektrische Sicherheit

• Nehmen Sie keine Veränderungen am Gerät bzw. an dessen Bauteilen (Stecker, Steckdosen etc.) vor.

• Verwenden Sie keine Adapterstecker in Verbindung mit dem Gerät.

• Ziehen Sie die Zuleitung eines Geräts nicht über scharfe Kanten oder Gegenstände.

• Vermeiden Sie Knicke an der Zuleitung des Gerats und an den Leitungen der angeschlossenen Verbraucher.
• Vermeiden Sie das Überfahren des Geräts bzw. dessen Bauteile (Zuleitung, Stecker etc.).
• Vermeiden Sie eine mechanische Belastung auf das Gerät.
• Halten Sie das Gerät von Hitzequellen fern.
• Stellen Sie das Gerät während des Betriebs an einem sauberen und trockenen Ort auf.
• Achten Sie darauf, dass das Gerät nicht im Wasser (Pfütze) besteht.
• Zweckentfremden Sie die Zuleitung nicht, um das Gerät zu tragen, davon aufzahngen oder um den Stecker aus der Steckdose zuziehen.
• Wenn Sie mit dem Gerät im Freien arbeiten, schreiben Sie nur elektrische Verbraucher an, die für den Außenbereich zugelassen sind.
• Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren, damit die Sicherheit des Geräts dauerhaft erhalten bleibt.

Sicherheit von Personen

• Halten Sie Kinder und andere Personen während der Verwendung des Geräts fern.
• Bewahren Sie ein unbenutztes Gerät außerhalb der Reichweite von Kindern auf.
• Lassen das Gerät nicht von Personen benutzen, die mit thisem nicht vertraut sind oder diese Betriebsanleitung nicht gelesen haben.
• Arbeitsen Sie mit dem Gerät nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden, wenn these nicht ausdrücklich dafür geeignet ist. Angeschlossene Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpe entzünden können.
• Vermeiden Sie ein selbsttätigiges Anlaufen von elektrischen Verbrauchern (z. B. Bohrmschine), indem Sie diese zunachst immer am eigenen Ein / Aus - Schalter ausschalten, bevor Sie diese an der Steckdosen-Kombination anschließen.
• Benutzen Sie das Gerät nicht, wenn Sie unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Dies kann zu ernsthaften Verletzungen führen.

2.2 BestimmungsgemäßVerwendung

Die anschlussfertige Steckdosen-Kombination dient ausschließlich als mobiler Stromverteiler und ist, je nach Ausführung und unter Berücksichtigung der örtlichen Umgebungsbedingungen, im Innen- und Außenbereich einsetzbar.

Das Gerät ist nicht für die ortsfeste Montage (z. B. an einer Wand) vorgesehen.

Die MENNEKES Elektrotechnik GmbH & Co. KG übernimmt keine Haftung für Folgen aus nicht bestimmungsgemäß Verwendung.

Eine Haftung für Schäden oder Mängel entfällt, die durch Nichtbeachten dieser Anleitung entstanden sind.

Halten Sie die Betriebsanleitung am Gerät verfügbar und geben Sie diese an den nachfolgenden Betreiber / Anwender weiter.

Bei der Verwendung des Geräts dürfen bestimmte Tätigkeiten (z. B. Reparaturarbeiten) ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden. These Tätigkeiten sind in der Anleitung mit einem entsprechenden Hinweis gekennzeichnet.

Warning

Verletzungsgefahr durch Nichtbeachten der Betriebsanleitung

Wird die Betriebsanleitung nicht beachtet oder werdenden daren Anweisungen nicht befolgt, besteht die Gefahr schwerer Verletzungen.

• Lesen Sie vor der Verwendung des Geräts diese Betriebsanleitung und alle zusätzlichen Anleitungen, die im Lieferumfang enthalten sein konnen, sorgfältig durch und beachten Sie diese vollständig.
• Folgen Sie bereits den Anweisungen in dieser Betriebsanleitung und führen Sie nur die beschrieben Handlungsschritte durch.

2.3 Zielgruppe

2.3.1 Betreiber / Anwender

Der Betreiber / Anwender hat für die bestimmungsgemäß Verwendung des Gerats zu sorgen undträgt die Verantwortung für den sicheren Gebrauch.

Die Bedienung kann sowohl durch elektrotechnisch unterwiesene Personen als auch durch elektrotechnische Laien erfolgen.

Der Betreiber / Anwender muss folgende Anforderungen erfüllen und beachten:

-Beachtung der Betriebsanleitung in allen Punkten
-dauerhafte Aufbewährung der Betriebsanleitung zum Nachschlagen
bestimmungsgemäß Verwendung des Geräts
-Unterweisung von Personen, die das Gerät benutzen
-Risiken erkennen und mögliche Gefährdungen vermeiden
-Hinzuziehen einer Elektrofachkraft bei Störungen oder für Reparaturarbeiten
-Personen (z. B. Menschen mit Behinderungen oder Kinder) schützen, die Gefahren beim Umgang mit dem Gerät nicht einschädten konnen
-Beachtung der nationalen Unfallverhütungs- und Arbeitssschutzvorschriften

2.4 Vorhersehbare Fehlanwendung

Für eine sichere Verwendung des Geräts und um Fehlanwendungen zu vermeiden, müssen folgende Hinweise beachtet werden:

Nichtbeachten der Betriebsanleitung

• Beachten Sie bei allen Arbeiten die vollständige Betriebsanleitung.
• Führer Sie ausschließlich die Arbeiten durch, die in dieser Betriebsanleitung beschrieben sind.
• Halten Sie die Vorgehensweise und die Reihenfolge der beschieden Arbeitschritte ein.

Verwendene eines beschädigten Geräts

• Verwenden Sie nur ein Gerät, das keine Schäden aufweist.

Manipulation des Geräts

• Entfernen Sie keine Bestandteile des Geräts.
• Nehmen Sie keine Veränderungen oder Umbauten am Gerät vor.

Verwenden von ungeeigneten Reinigungsmitteln

• Lassen Sie sich Reinigungsmittel, die Sie verwenden möchten, zuvor durch MENNEKES freigegeben.

Verwenden von nicht zugelassenen Ersatz- und Zubehörteilen

• Verwenden Sie ausschließlich Ersatz- und Zubehörteile, die von MENNEKES hergestellt und / oder freigegeben sind.

Betriebendes Geräts bei ungeeigneten Umgebungsbedingungen

• Betreiben Sie das Gerät ausschließlich bei den davon zugelassenen und geeigneten Umgebungsbedingungen. siehe Kapitel "Technische Daten"

Steigen oder Sitzen auf dem Gerät

• Steigen oder setzen Sie sich nicht auf das Gerät - Verletzungsgefahr durch Sturz und / oder Sachschaden am Gerät!

3. Restrisiken

3.1 Gefahr durch ungeeignete Umgebungsbedingungen

Warning

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Die Verwendung des Geräts bei ungeeigneten Umgebungsbedingungen kann zu Schäden am Gerät führen, wodurch es zu Verletzungen durch Stromschlag kommt kann.

• Verwenden Sie das Gerät ausschließlich bei geeigneten Umgebungsbedingungen und um das Risiko eines elektrischen Stromschlags zu vermeiden. siehe Kapitel "Technische Daten"

3.2 Gefahr durch fehlende Absicherung

Warning

Verletzungsgefahr durch ungeeignete oder fehlende Absicherung

Bei Verwendung eines Geräts im Außenbereich bei ungeeigneter oder fehlender Absicherung durch einen Fehlerstromschutzschalter (Fl), kann es zu Verletzungen durch Stromschlag kommt.

• Verwenden Sie das Gerät ausschließlich im Außenbereich, wenn these oder die versorgende Steckdose durch einen geeigneten Fehlerstromschutzschalter (Fl) abgesichert ist.

• Wenden Sie sich im Zweifelsfall an eine Elektrofachkraft.

3.3 Gefahr durch Brand

▲ Warning

Verletzungsgefahr durch Brand

Beim Abdecken der Steckdosen-Kombination kann es zu Wärnestau innerhalb des Geräts kommt, wodurch ein Brand entstehen kann.

• Decken Sie das Gerät nicht ab.

• Legen Sie keine Gegenstände auf dem Gerät ab.

3.4 Gefahr durch unsachgemäß Bedienung

Warning

Verletzungsgefahr durch unsachgemäß Bedienung Bei unsachgemäßer Bedienung kann das Gerät beschädigt werden, wodurch es zu Verletzungen kommt kann. · Ziehen Sie einen eingesteckten Stecker ausschließlich am Steckergehäuse aus der Steckdose. · Achten Sie daraufuf, dass Leitungen nicht geknickt, geklemmt oder überfahren werden und nicht mit fremden Wärmequellen in Berührung kommt. · Schließen Sie keine zusätzlichen Steckdosenleisten oder Adapterstecker an dem Gerät an.

3.5 Gefahr durch Kondenswasser

Achtung

Sachschaden durch KondenswasserBei umgünstigen Umgebungsbedingungen kann es imInnenraum des Geräts (insbesondere bei Schutzart IP 67)zu Kondenswasserbildung kommt. Dadurch konnenSchäden am Gerät entstehen.· Vermeiden Sie starke Temperaturschwankungeninsbesondere während des Betriebs.· Verwenden Sie das Gerät ausschließlich bei geeignetenUmgebungsbedingungen.süthe Kapitel "Technische Daten"

4. Produktbeschreibung

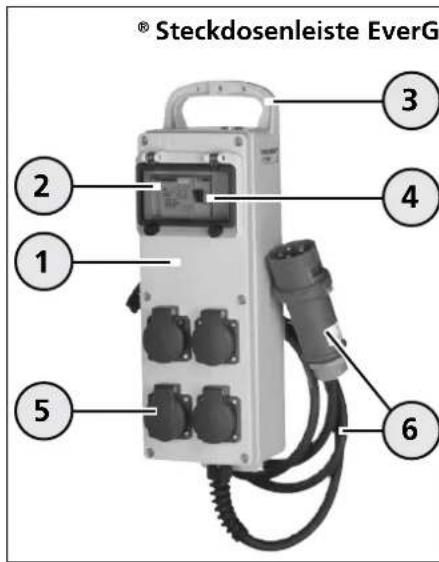

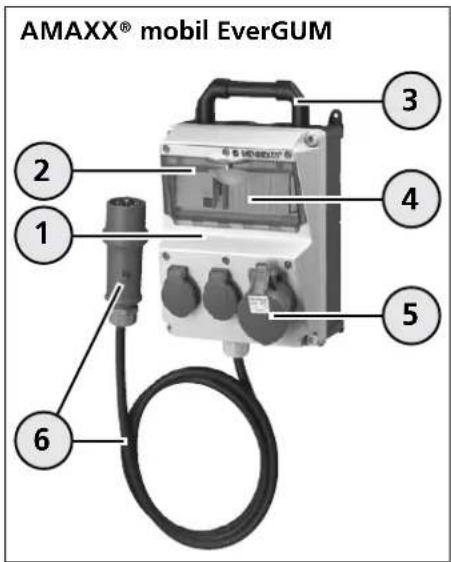

4.1 Geräteaufbau

1Gehause
2 Sichtfenster
3 Tragegriff
4 Schutzorgane
5 Steckdosen
6 Zuleitung mit Stecker

1Gehause
2 Sichtfenster
3 Tragegriff
4 Schutzorgane
5 Steckdosen
6 Zuleitung mit Stecker

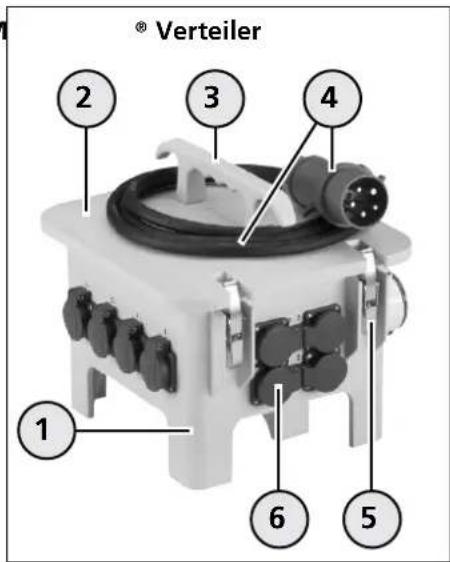

1 Gehäuse mit StandfuBen
2 Gehausedeckel
3 Tracegriff
4 Zuleitung mit Stecker oder Gerätestecker
5 Edelstahl-SchnellverschlüBe
6 Steckdosen

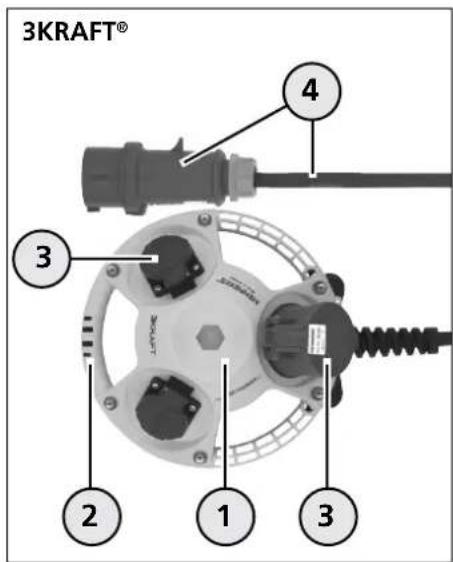

1Gehause
2 Tragegriff
3 Steckdosen
4 Zuleitung mit Stecker

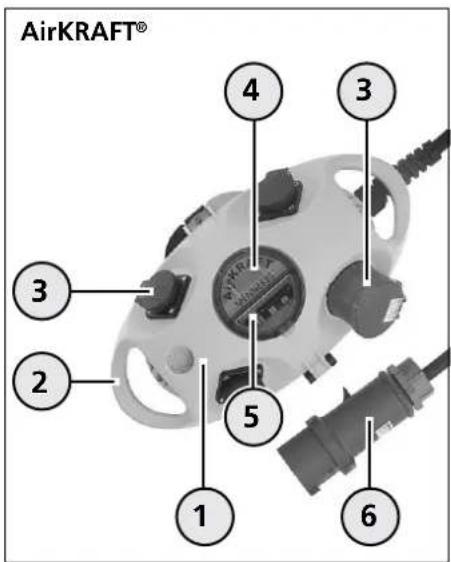

1 Gehäuse
2 Tragegriff
3 Steckdosen
4 Sichtfenster
5 Schutzorgane
6 Zuleitung mit Stecker

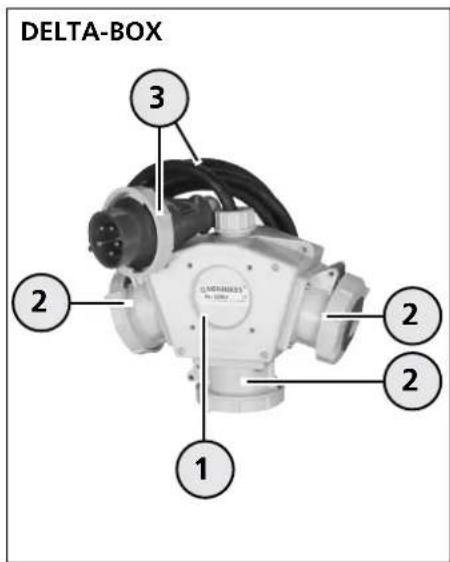

1Gehause
2 Steckdosen
3 Zuleitung mit Stecker

4.2 Gerätevarianten

Die mobilen Steckdosen-Kombinationen können sich aufgrund von kunden- und / oder länderspezifischen Vorgaben z. B. in ihrer Höhe, Form und Ausstattung voneinander untersenden.

Zudem können Komponenten (z. B. Steckdosen) verbaut sein, die optische, funktionale und bedienrelevante Unterscheidungsmerkmale aufweisen.

Mögliche Unterscheidungsmerkmale:

-Gehäusegroße/-material/-farbe

—Gehäuse mit / ohne Sichtfenster

-Sichtfenster mit / ohne Rändelschrauben

-Sichtfenster oder Gehäusedeckel mit / ohne Verriegelungsmöglichkeit durch Vorhängeschloss (optional)

-unterschiedliche Zuleitungen, Stecker und Gerästecker (z. B. CEE-Stecker, Stecker Schuko®)

unterschiedliche Steckdosen

-mit / ohne Schutzorgane (z. B. Fehlerstromschutzschalter)

-Schutzartausfuhrung

i Bestimme Geräte konnen zur leichteren Erkennung von auBen zusammen mit einer Funktionskennzeichnung (Nummerierung) versehen sein, welche jeder nicht der normativen Betriebsmittelkennzeichnung entsprechen muss.

Weitere Informationen zu den einzelnen Gerätetype und Angaben zu Ausstattung und Zubehor finden Sie im aktuellen MENNEKES Produktkatalog und im Internet unter www.MENNEKES.de

5. Inbetriebnahme

5.1 Gerät auspacken

Gerä auspacken

• Verwenden Sie zum Offnen der Verpackung keine scharfen oder spitzen Gegenstände, um Beschäftigungen am Gerät zu vermeiden.
• Öffnen Sie die Verpackung und entnahmen Sie das Gerät (1).
• Bewahren Sie die Verpackung (z. B. für die Rücksendung des Geräts bei Beschädigungen) auf oder entsorgen Sie diese ordnungsgemäß nach den nationalen, gültigen Bestimmungen.

5.2 Gerät auf Transportschäden prüfen

• Prufen Sie das Gerät nach dem Auspacken auf Transportschäden.
• Sollten Sie Transportschäden feststellen, wenden Sie sichitte an ihren Fachhändler.
• Verwenden Sie kein Gerät, das bereits Schäden aufweist.

5.3 Gerät zurücksenden

Wenn Sie das Gerät zurücksenden möchten, verwenden Sie die Originalverpackung oder einen geeigneten, sicheren Transportbehälter.

5.4 Gerät in Betriebnehmen

Für den sicheren Betrieb des Gerats sind die ortlichen Umgebungsbedingungen zu berücksichtigten.

She Kapitel "Technische Daten"

Überzeugen Sie sich vor dem Gebrauch, dass die Anschlussdaten des Geräts mit den Netzdaten übereinstimmen. Das Gerätarf nur in Übereinstimmung mit den ortlichen Netzdaten betrieben werden.

the Typenschild

Warning

Verletzungsgefahr durch ungeeignete oder fehlende Absicherung

Bei Verwendung eines Gerats im Außenbereich bei ungeeigneter oder fehlender Absicherung durch einen Fehlerstromschutzschalter, kann es zu Verletzungen durch Stromschlag kommt.

• Verwenden Sie das Gerät ausschließlich im Außenbereich, wenn diese oder die versorgende Steckdose durch einen geeigneten Fehlerstromschutzschalter abgesichert ist.
  Wenden Sie sich im Zweifelsfall an eine Elektrofachkraft.

5.4.1 Schutzorgane prufen und einschalten

• Wenn Ihr Gerät mit Schraubsicherungen ausgestattet ist, prufen Sie diese vor jeder Inbetriebnahme auf Vollständigkeit und festen Sitz.
• Setzen Sie ggf. fehlende und geeignete Schraubsicherungen ein.
• Ersetzen Sie defekte Schraubsicherungen durch neue.
• Drehen Sie alle Schraubsicherungen von Hand fest.
• Schalten Sie die Schutzorgane (Fehlerstrom- und Leitungsschutzschalter) ein.

the Kapitel "Bedienung - Schutzorgane"

5.4.2 Verbraucher anschließen

Schlieben Sie den Verbraucher an.
he Kapitel "Bedienung"

6. Bedienung

Gefahr

Verletzungsgefahr durch beschädigtes Gerät

Bei Beschädigungen am Gerät besteht die Gefahr schwerer Verletzungen oder des Tods.

• Benutzen Sie das Gerät nicht, wenn diese äußere Schäden aufweist.
• Kennzeichen Sie das ggf. beschädigte Gerät, sodass这点es nicht durch andere Personen weiter benutzt wird.
• Lassen Sie die Schäden unverzüglich durch eine qualifizierte Elektrofachkraft beseitigen.
• Lassen Sie das Gerät ggf. durch eine Elektrofachkraft außer Betriebnehmen.

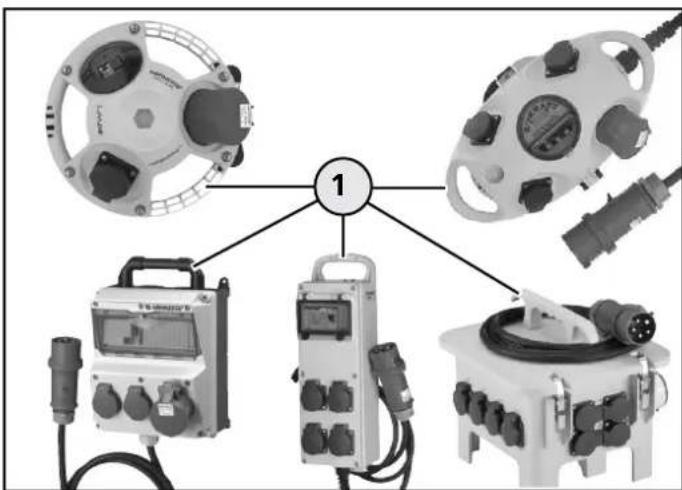

6.1 Gerat transportieren

DE

Gerat transportieren

Die mobilen Steckdosen-Kombinationen verfügen großteils über einen Tragegriff für den einfachen und sicheren Transport.

• Transportieren Sie das Gerät immer am Tragegriff (1), um Verletzungen oder Beschädigungen am Gerät zu vermeiden.

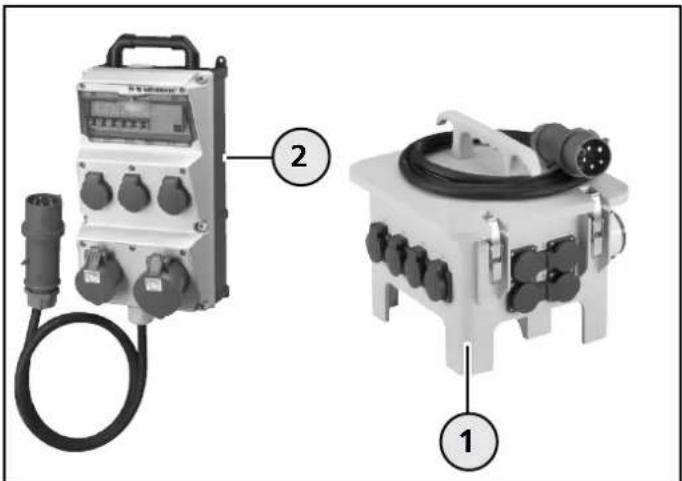

6.2 Gebrauchslage beachten

Gebrauchslage beachten (Beispiel: AMAXX® Mobil, EverGUM® Verteiler)

Während des Betriebs ist die Gebrauchlage des Geräts zu beachten und einzuhalten. Der EverGUM® Verteiler muss auf den Standfuß abgestellt werden. Alle anderen Geräte werden auf die Gehäuserückseite abgestellt, sodass sich die Steckdosen-Klappdeckel nach oben offen und sich die Stecker der Verbraucher anschließen halten.

• Stellen Sie das Gerät während des Betriebs an einem sauberen und trockenen Ort auf.
• Achten Sie darauf, dass das Gerät nicht im Wasser (Pfütze) besteht.
• Stellen Sie den EverGUM® Verteiler auf den Standfußen (1) ab.
• Stellen Sie die Geräte (2) (AMAXX® Mobil, AirKRAFT®, 3KRAFT®, DELTA-BOX, EverGUM® Steckdosenleiste) auf die Gehäuserrückseite ab.

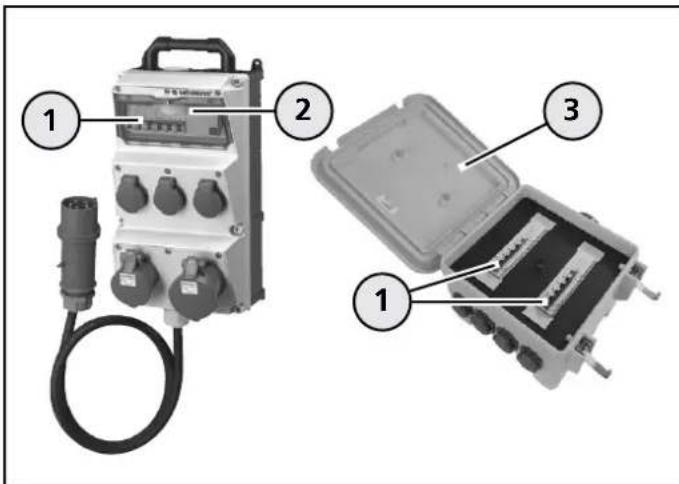

6.3 Schutzorgane

Schutzorgane

Die mobilen Steckdosen-Kombinationen sind groß- tenteils mit Schutzorganen (1) (Schraubsicherungen, Fehlerstromschutzschalter etc.) zur Absicherung ausge-stattet. Die Schutzorgane befinden sich hinter einem Sichtfenster (2) oder unter einem Gehäusedeckel (3) wie beim EverGUM® Verteiler.

• Öffnen Sie das Sichtfenster bzw. den Gehäusedeckel (EverGUM® Verteiler), um die Schutzorgane zu erreichen. siehe nachfolgende Kapitel

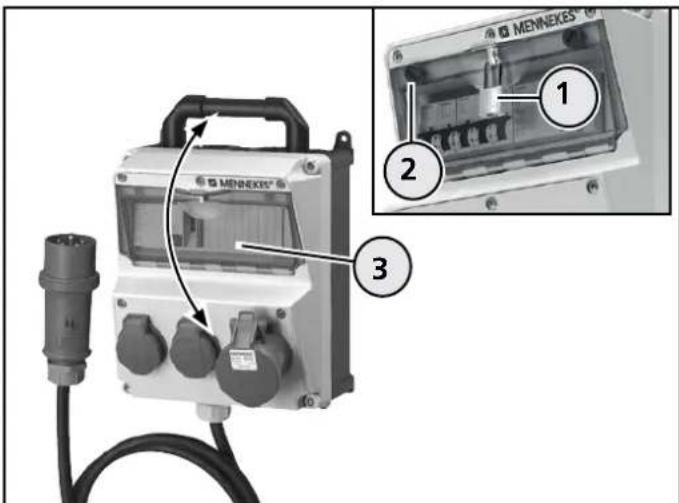

6.4 Sichtfenster öffnen / schlieben

Sichtfenster öffnen / schließen

Je nach Geräteausführung kann das Sichtfenster mit oder ohne Rändelschrauben und optional mit einem Vorhängeschloss ausgestattet sein. Die Bedienung wird am Gerät AMAXM Mobil beschreiben und erfolgt bei Gerätevarianten auf vergleichbare Weise.

Öffnen

• Entfernen Sie ggf. das Vorhängeschloss (1)
• Losen Sie die Rändelschrauben (2) durch Drehen nach links.
• Schwenken Sie das Sichtfenster (3) auf

SchlieBen

• Schwenken Sie das Sichtfenster (3) zu, bis diesen am Gehäuse einrastet.
• Drehen Sie die Rändelschrauben (2) fest, um die Schutzartwirkung wieder herzustellen.
• Vertriegeln Sie das Sichtfenster ggf. mit dem Vorhängeschloss (1).

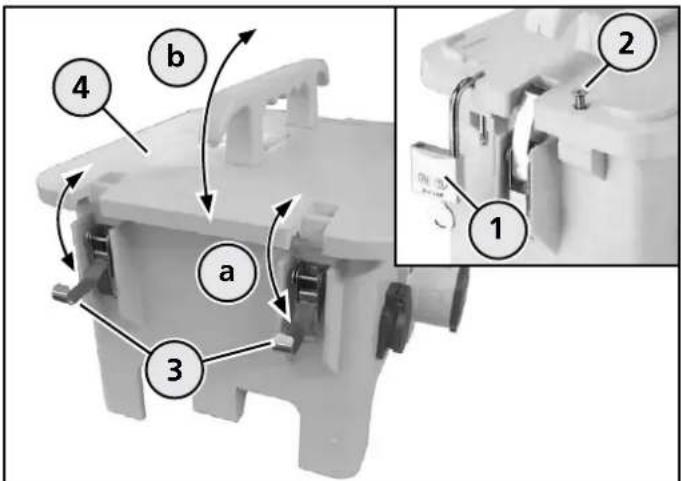

6.5 Gehäusedeckel am EverGUM® Verteiler öffnen / schließen

Gehäusedeckel öffnen

Öffnen

• Entfernen Sie ggf. das Vorhängeschloss (1) oder die Schraube (2).
• Losen Sie die Schnellverschlüsse (3) (a).
• Schwenken Sie den Gehäusedeckel (4) nach oben (b).

SchlieBen

• Schwenken Sie den Gehäusedeckel (4) nach unten (b).
• Verschliessen Sie den Gehäusedeckel mit Hilfe der Schnellverschlüsse (3) (a).
• Vertriegeln Sie den Gehausedeckel ggf. mit dem Vorhängeschloss (1) oder der Schraube (2).

6.6 Schutzart einhalten

Die mobilen Steckdosen-Kombinationen können länderspezifisch mit entsprechenden Anbausteckdosen ausgestattet und in entsprechenden Schutzarten (z. B. IP 44 oder IP 67) ausgeführten sein.

Zur Einhaltung der Geräteschutzart sind nur Verbrauchen in gleicher Schutzartausführung mit der Steckdosen-Kombination zu kombinieren und zu betreiben (Beispiel: Stecker IP 67 eines Verbrauchers an Steckdose IP 67 einer Steckdosen-Kombination anschließen).

Hinweise zur Schutzartausführung ihrer Steckdosen-Kombination finden Sie im Kapitel "Technische Daten" oder auf dem Typenschild.

• Prufen Sie vor der Verwendung, welcher Schutzartausführung die Steckdosen-Kombination und der anzuschliebende Verbraucher entspricht.
• Schlieben Sie Verbraucher mit gleicher Schutzart und passenden Steckvorrichtungen am Gerät an, um eine Reduzierung der Schutzartwirkung zu vermeiden.

Wird ein Stecker der Schutzart IP 44 an eine Steckdosen-Kombination der Schutzart IP 67 eingesteckt, erreicht die Steckdosen-Kombination lediglich eine Schutzartwirkung nach IP 44!

Folge: eingeschränkte Schutzfunktion! Dies ist insbesondere bei Geräten in Schutzart IP 44 und der Verwendung im Außenbereich zu beachten.

6.7 Besonderheiten bei anzuschliebenden Verbrauchern

6.7.1 Steckersysteme

Achtung

Sachschaden durch ungeeigneten Verbraucher

Beim Anschlieben eines Verbrauchers mit ungeeigneten Steckverbindungen, kann es durch mangelnde Kontaktierung der Bauteile zum Brand kommt.

• SchlieBen Sie ausschlieBlich Verbraucher mit passenden Steckverbindungen am Gerät an.

Verbraucher mit Stecker Schuko ^® hoher IP 44 / IP 54 (IP 66, IP 68 / DWD) erreichen beim Einstecken in mobile Steckdosen-Kombinationen Schuko ^® IP 44 / IP 54 bzw. Kupplungenbauartbedingt keine ausreichende Kontaktierung.

Gleiches gilt fur Steckernetzteile und Winkelstecker.
These Gerate durren nicht miteinander betrieben werden.

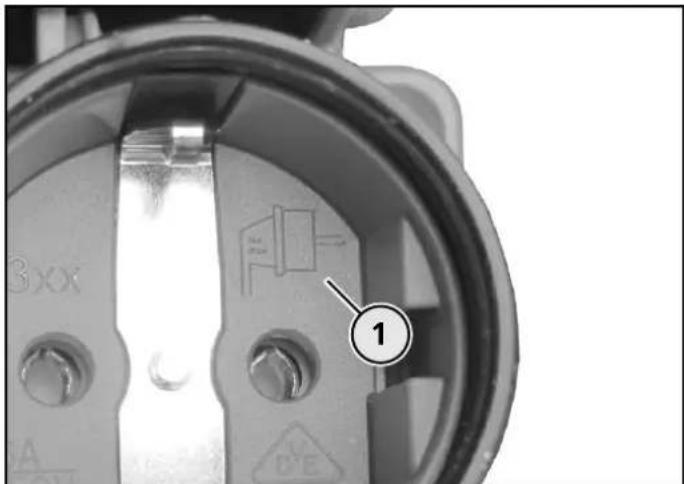

Die betreffenden Steckdosen Schuko and Kupplungen sind mit einem Steckersymbol (1) (siehe Bild) gekennzeichnet.

Steckersymbol

Der Stecker des anzuschliebenden Verbrauchers muss sich vollständig in die Steckdose einstecken halten. Ein passender Stecker zeichnet sich durch seinen festen Sitz (ähnlich einem "Einrasten") in der Steckdose aus.

Dadurch ist die ordnungsgemäße Kontaktierung der Steckverbindung sichergestellt.

Stecker Schuko® müssen über eine umlaufende Wulst am Steckergehause verfügen, um im eingesteckten Zustand die erforderliche Dichtigkeit und Einhaltung der Schutzart zu erreichen.

• SchlieBen Sie ausschließlich Verbraucher mit geeigneten Steckverbindungen an der Steckdosen-Kombination an.
• Schlieben Sie keine Verbraucher z. B. mit Winkelsteckern oder Steckernetzahlen an dem Gerät an.

6.7.2 Allstromsensitive Fehlerstromschutzschalter (FI) (Typ B)

Die Steckdosen-Kombinationen können kundenspezifisch mit einem Fehlerstromschutzschalter (Fl) "Typ B" ausgestellt sein, die nur für ganz bestimmte Anwendungsfälle vorgesehen sind und auch nur dazu verwendet werden dürfen.

Für den sicheren Gebrauch sind die nachfolgenden Hinweise unbedingt zu beachten.

Die betreffenden Geräte sind mit einem Aufkleber (siehe Bild) gekennzeichnet.

Aufkleber (Hinweis auf Fehlerstromschutzschalter (Fl) "Typ B")

• Lassen Sie vor der Verwendung des Geräts die Elektroinstallation dahingehend durch eine Elektrofachkraft prufen, ob Sie das Gerät bzw. die anzuschliebenden Verbraucher gemeinsam betreiben können.
• Wenden Sie sich an eine Elektrofachkraft.

Elektrische Einrichtungen bzw. Verbraucher (z. B.

Schweibanlagen, Pumpen, Rüttelmaschinen etc.) die über einen Frequenzumrichter gesteuert werden, konnen glatte Gleichfehlerströme erzeugen.

Handelsübliche Fehlerstromschutzschalter mit der

Auslösecharakteristik AC oder vom Typ A konnen diese Fehlerströme nicht erfassen, sodass eine ordnungsgemäß Auslösung des Fl-Schutzschalters nicht gewährleistet ist und sich das Risiko eines elektrischen Stromschlags im Fehlerfall erhöht.

Dies bedeutet, dass elektrische Einrichtungen bzw.

Verbraucher mit Fehlerstromschutzschalter des Typs B nicht hinter Fehlerstromschutzschalter des Typs A geschalte und betrieben werden dürfen!

Warning

Verletzungsgefahr durch ungeeigneten Fehlerstromschutzschalter

Wird ein Frequenzgesteuerter Verbraucher mit einem Fehlerstromschutzschalter Typ B an eine elektrische Einrichtung bzw. eine Steckdosen-Kombination mit einem Fehlerstromschutzschalter Typ A angeschlossen, besteht die Gefahr von Verletzungen durch einen elektrischen Stromschlag.

• Prufen Sie bzw. setzen Sie durch eine Elektrofachkraft prufen, über welchen Fehlerstromschutzschalter die elektrische Einrichtung bzw. der anzuschliebende Verbraucher verfügbar.
• SchlieBen Sie ausschlieBlich geeignete Verbraucher an der Steckdosen-Kombination an.
  Wenden Sie sich im Zweifelsfall an eine Elektrofachkraft.

6.8 Verbraucher anschließen

Das Anschlieben eines Verbrauchers wird am Beispiel der DELTA-BOX in Schutzartausführung IP 44 und IP 67 beschrieben. Die Vorgehensweise erfolgt bei Gerätevarianten auf vergleichbare Weise.

Warning

Verletzungsgefahr durch unbeabsichtigtes Anlaufen von elektrischen Verbrauchern

Elektrische Verbraucher (z. B. Bohrmschine) die über ihren eigenen Ein / Aus - Schalter bereits eingeschaltet sind und an der Steckdosen-Kombination angeschlossen werden, können selbsttätig anlaufen und Verletzungen verursachen.

• Schalten Sie einen elektrischen Verbraucher erst über den eigenen Ein / Aus - Schalter aus, bevor Sie diesen an der Steckdosen-Kombination anschließen.

6.8.1 Verbraucher an Gerät in Schutzart IP 44 anschließen

• Schwenken Sie den Klappdeckel der Steckdose auf und stecken Sie den Stecker des Verbrauchers vollständig ein.
• Prüfen Sie den Stecker auf festen Sitz.

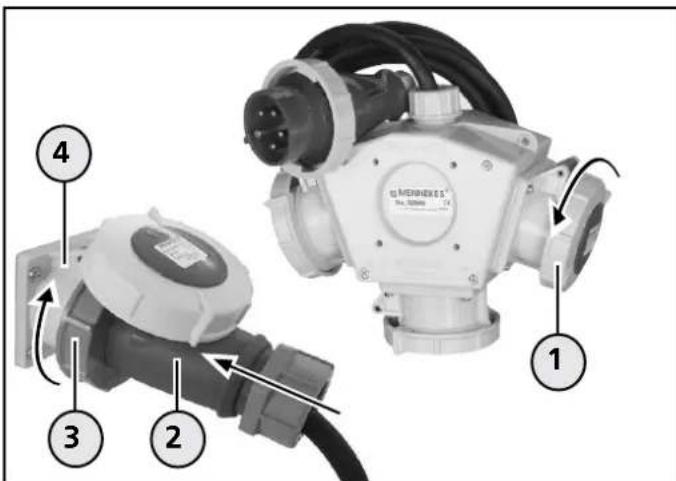

6.8.2 Verbraucher an Gerät in Schutzart IP 67 anschließen

DE

Verbraucher anschließen (Beispiel: DELTA-BOX)

• Offnen Sie den verschlossenen Klappdeckel (1) durch Drehen nach links.
• Schwenken Sie den Klappdeckel auf und stecken Sie den Stecker (2) des Verbrauchers vollständig ein.
• Drehen Sie den Bajonettring (3) des Steckers an der Steckdose (4) durch Drehen nach rechts fest (Schutzartwirkung!).
• Schalten Sie den Verbraucher ein.

6.9 Verbraucher entfernen

Das Entfernen eines angeschlossenen Verbrauchers am Gerät wird am Beispiel der DELTA-BOX in Schutzartausführung IP 44 und IP 67 beschreiben. Die Vorgehensweise erfolgt bei allen anderen Geräten auf vergleichbare Weise.

Warning

Verletzungsgefahr durch unsachgemäß Bedienung

Bei unsachgemäßer Bedienung kann das Gerät beschädigt werden, wodurch es zu Verletzungen kommt kann.

• Ziehen Sie einen eingesteckten Stecker ausschließlich am Steckergehäuse aus der Steckdose.
• Achten Sie darauf, dass Leitungen nicht geknigt, geklemmt oder überfahren werden und nicht mit fremden Wärmequellen in Berührung kommt.

6.9.1 Verbraucher von Gerät in Schutzart IP 44 entfernen

• Schalten Sie zunachst den angeschlossenen Verbraucheraus.
• Hebien Sie den Klappdeckel der Steckdose leicht an undziehen Sie den Stecker aus der Steckdose.

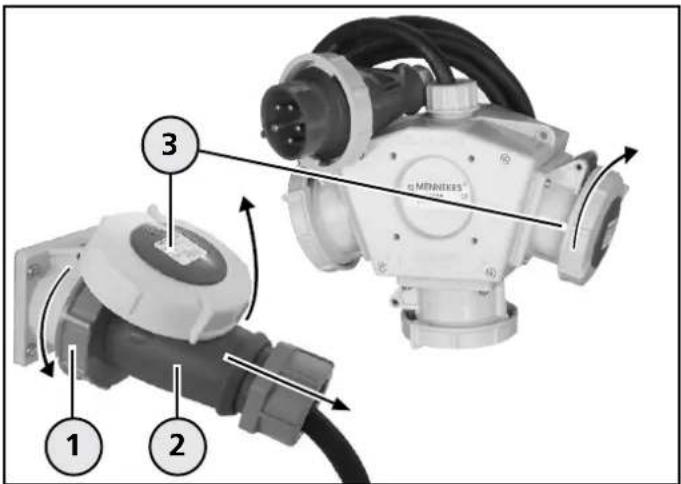

6.9.2 Verbraucher von Gerät in Schutzart IP 67 entfernen

Verbraucher entfern (Beispiel DELTA-BOX)

• Schalten Sie zunachst den angeschlossenen Verbraucheraus.
• Losen Sie den Bajonettring (1) des Steckers (2) durch Drehen nach links.
• Hebien Sie den Klappdeckel (3) der Steckdose liegt an undziehen Sie den Stecker aus der Steckdose.
• Drehen Sie den Klappdeckel (3) nach rechts handfest zu, um die Schutzartwirkung der Steckdosen-Kombination wieder herzustellen.

7. Außerbetriebnahme

7.1 Gerät außer Betriebnehmen

• Entfernen Sie die angeschlossenen Verbraucher von dem Gerät.

the Kapitel "Bedienung"

• Reinigen Sie ggf. das Gerät bevor Sie diesen lagern.
• Wickeln Sie ggf. die Zuleitung auf.
• Stellen Sie das Gerät an einem sauberen und trockenen Ort sicher ab.

8. Reinigung

Das Gerät kann, je nach Einsatzbedingungen und Verschmutzung, trocken oder feucht gereinigt werden.

Es empfeihlt sich jedoch in regelmäßigen Abständen eine trockene Reinigung durchzufahren, um hartnäckigen

Verschmutzungen auf den Oberflächen vorzubeugen.

• Entfernen Sie zunachst alle angeschlossenen Verbrauchere von dem Gerat, bevor Sie mit der Reinigung beginnen.

The Kapitel "Bedienung"

Gefahr

Verletzungsgefahr durch Stromschlag

Bei Arbeiten an stromfuhrenden Bauteilen besteht die Gefahr schwerer Verletzungen oder des Tods.

• Führer Sie Arbeiten am Gerät erst durch, nach dem Sie theses von der Stromversorgung getrennt und den Stecker ausgesteckt haben.
• Reinigen Sie das Gerät und die Bauteile (z. B. Steckdosen) ausschließlich von außen.
• Offnen Sie nicht das Gerät und halten Sie die Steckdosen geschlossen.

8.1 Trockene Reinigung

Für die trockene Reinigung kann ein Handbesen und ein sauberes Reinigungstuch verwendet werden.

• Entfernen Sie vorhandenen Staub und Schmutz zunachst mit einem Handbesen.
• Wischen Sie anschließend das Gerät mit einem sauberen, trockenen Tuch gründlich ab.

8.2 Feuchte Reinigung

Achtung

Sachschaden durch falsche Reinigung

Ungeeignete Reinigungsmittel, Reinigungsgeräte und übermöger Gebrauch von Wasser, können Schäden am Gerät verursachen.

• Lassen Sie sich Reinigungsmittel, die Sie verwenden möchten, zuvor durch MENNEKES freigeben.
• Reinigen Sie das Gerät und die Bauteile (z. B. Steckdosen) ausschließlich von außen.
• Offnen Sie nicht das Gerät und halten Sie die Steckdosen geschlossen.
• Vermeiden Sie fließendes Wasser.
• Achten Sie daraufuf, dass kein Wasser an spannungsführende Teile gelangt.
• Verwenden Sie keine Hochdruckreinigungsgeräte.

Für die feuchte Reinigung ist ausschließlich sauberes Wasser zu verwenden.

• Entfernen Sie vorhandenen Staub und Schmutz zunachst mit einem Handbesen.
• Wischen Sie anschließend das Gerät mit einem sauberen, angefeuchteten Tuch gründlich ab.

9. Wartung

Regelmäßige Kontroll- und Wartungsarbeiten unterstützen den störungsfreien und sicheren Betrieb des Geräts und tragen zur Erhöhung der Lebensdauer bei. Eventuelle Fehlerquellen können so früherzeitig erkannt und Gefahren vermieden werden.

MENNEKES empfeht, das Gerät regelmäßig durch Sichtprüfung auf äußere Beschädigungen (Materialveränderungen, fehlende Bauteile etc.) und auf ordnungsgemäße Funktion (z. B. der Schutzorgane) zu prufen. Sollen damit Mängel am Gerät festgestellt werden, müssen diese unverzüglich beseitigt werden. Ein beschädiges, fehlerhaftes Gerätarf nicht benutzt werden, da sich das Risiko eines elektrischen Stromschlags oder eines Sachschadens (z. B. durch Brand) erhöhen kann.

Gefahr

Verletzungsgefahr durch Stromschlag

Beim Berühren von stromfuhrenden Bauteilen besteht die Gefahr schwerer Verletzungen oder des Tods.

• Führer Sie Arbeiten am Gerät erst durch, nach dem Sie diesen von der Stromversorgung getrennt und den Stecker ausgesteckt haben.

9.1 Wartungsarbeiten

Die Wartungsarbeiten können von Laien durchgeführt werden. Sollten Sie sich jedoch unsicher sein, beauftragen Sie eine Elektrofachkraft mit den Arbeiten.

9.1.1 Gerät auf Beschädigungen prüfen

• Prüfen Sie das Gerät durch Sichtprüfung auf äußere Beschädigungen (z. B. fehlende Bauteile, Materialveränderungen, Gehäuserisse, Schnitte oder Risse an der Ummantelung der Zuleitung etc).

• Prüfen Sie die Steckdosen-Klappdeckel und Sichtfenster auf ordnungsgemäß Funktion.

• Lassen Sie Klappdeckel oder Sichtfenster die beschädigt sind oder sich nicht richtig schlieben lessen durch eine Elektrofachkraft gegen neue austauschen.

• Stellen Sie Beschädigungen am Gerät fest, wenden Sie sich unverzüglich an eine Elektrofachkraft.
• Verwenden Sie das fehlerhafte Gerät nicht weiter.
• Lassen Sie das Gerät ggf. durch eine Elektrofachkraft ordnungsgemäß instand setzen oder außer Betriebnehmen.

9.1.2 Schraubsicherungen prufen

Gefahr

Verletzungsgefahr durch Stromschlag

Beim Wechsel einer Schraubsicherung konnen stromfuhrende Bauteile berührt werden. Es besteht die Gefahr schwerer Verletzungen oder des Tods.

• Wechseln Sie eine Schraubsicherung erst, nach dem Sied das Gerät von der Stromversorgung getrennt und den Netzstecker ausgesteckt haben.

• Wenn Ihr Gerät mit Schraubsicherungen ausgestellt ist, prüfen Sie diese auf festen Sitz.

• Drehen Sie diese ggf. von Hand fest.
• Tauschen Sie fehlerhafte Schraubsicherungen gegen neue, gleichwertige Sicherungen aus.
• Wenden Sie sich im Zweifelsfall an eine Elektrofachkraft.

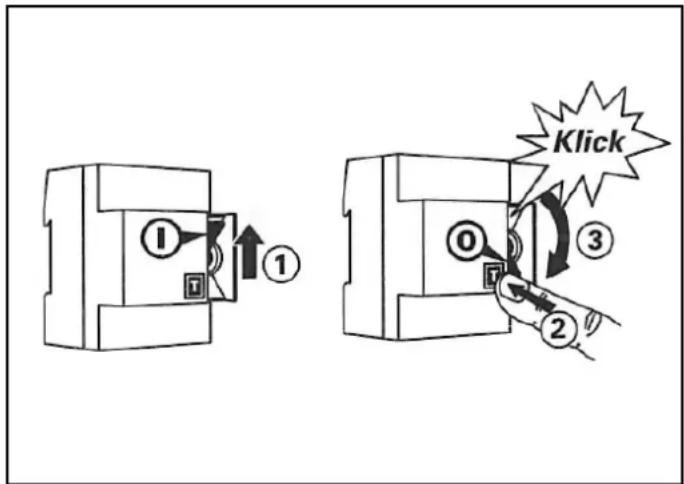

9.1.3 Fehlerstromschutzschalter (Fl) prufen

Die Fehlerstromschutzschalter (Fl) konnen sich optisch und in ihrer Bedienung voneinander unterschieden.

Die Prüfung erfolgt in der Regel durch Betätigung eines Prüftasters, wodurch der Schutzschalter auslõst.

Nach dem Auslösen muss der Auslösehebel des Schutzschalters wieder in seine Ausgangstellung zusückgestellt werden.

Fehlerstromschutzschalter (Fl) prufen

• Betätigen Sie den Prüftaster (T) (2). Der Schutzschalter lost aus (3) (Klick!
• Stellen Sie den Auslösehebel (1) wieder in seine Ausgangstellung zurück.
• Sollen Störungen beim Prüfvorgang auftreten, wenden Sie sich unverzüglich an eine Elektrofachkraft.
• Verwenden Sie das fehlerhafte Gerät nicht weiter.

9.1.4 Gerat reinigen

• Reinigen Sie das Gerät regelmäßig, um hartnäckigen Verschmutzungen auf den Oberflächen vorzubeugen. siehe Kapitel "Reinigung"

10. Instandhaltung

Die in thisem Kapitel beschriebenen Tätigkeiten führen ausschließlich von einer qualifizierten Elektrofachkraft durchgefuhrt werden!

10.1 Geräteprüfung im nichtgewerblichen Bereich

Für einen dauerhaften und sicheren Betrieb wird empfohlen, das Gerät in regelmäßigen Abständen durch eine Elektrofachkraft auf ordnungsgemäBen Zustand prufen zu halten.

• Lassen Sie das Gerät in regelmäßigen Abständen durch eine Elektrofachkraft auf ordnungsgemäßen Zustand prufen.

• Wenden Sie sich an eine Elektrofachkraft, wenn während der Verwendung Schäden am Gerät auftreten.

• Lassen Sie Schäden unverzüglich durch eine Elektrofachkraft beseitigen.

• Beachten Sie die nationalen gesetzlichen Regelungen und Bestimmungen des jeweiligen Verwenderlands.

10.2 Geräteprüfung im gewerblichen Bereich

Bei Verwendung des Geräts im gewerblichen Bereich muss der Betreiber / Anwender das Gerät in regelmäßigen Abständen durch eine Elektrofachkraft auf ordnungsgemäßz Zustand prüfen halten.

Sollten während der Verwendung Schäden am Gerät auftreten, müssen diese unverzüglich beseitigt werden.

• Lassen Sie das Gerät in regelmäßigen Abständen durch eine Elektrofachkraft prüfen.
• Beachten Sie die nationalen gesetzlichen Regelungen und Bestimmungen des jeweiligen Verwenderlands.

Durchzuführende Arbeitsen der Elektrofachkraft

Gefahr

Verletzungsgefahr durch Stromschlag

Beim Berühren von stromfuhrenden Bauteilen besteht die Gefahr schwerer Verletzungen oder des Tods.

• Führer Sie Arbeiten am Gerät erst durch, nach dem Sie diesen von der Stromversorgung getrennt und den Netzstecker ausgesteckt haben.

• Prufen Sie das Gerät auf Beschädigungen.

• Beseitigen Sie die Schäden am Gerät ordnungsgemäß.
• Verwenden Sie zur Instandsetzung ausschließlich original Ersatzteile von MENNEKES.
• Prufen Sie das Gerät nach der Instandsetzung auf ordnungsgemäß Funktion.
• Ist eine Wiederinbetriebnahme des Geräts aufgrund von Schäden und im Hinblick auf eine weitere, sichere Verwendung nicht gegeben,ephmen Sie das Gerät nicht mehr in Betrieb.

11. Störungen

Warning

Verletzungsgefahr durch unbeabsichtigtes Anlaufen von elektrischen Verbrauchern

Elektrische Verbraucher die an der Steckdosen-Kombination angeschlossen sind, können beim Wiedereinschalten eines ausgelösten Schutzorgans selbst tätig anlaufen und Verletzungen verursachen.

• Schalten Sie ein Schutzorgan erst ein, nachdem Sie alle angeschlossenen Verbraucher ausgeschelt oder diese von der Steckdosen-Kombination getrennt haben.

11.1 Störungsbehebung

• Offnen Sie das Sichtfenster bzw. den Gehäusedeckel (EverGUM® Verteiler) am Gerät, um die Schutzorgane zu erreichen.

He Kapitel "Bedienung"

11.1.1 Fehlerstromschutzschalter (Fl)

Ein Fehlerstromschutzschalter (FI) lost aus

• Prüfen Sie durch Sichtprüfung die Steckdosen-Kombination und die angeschlossenen Verbraucher auf Defekte.

JA - es liegt ein Defekt an der Steckdosen-Kombination bzw. am Verbraucher vor:

• Nehmen Sie die defekte Steckdosen-Kombination außer Betrieb und verwenden Sie diese nicht weiter.
• Nehmen Sie den defekten Verbraucher außer Betrieb und verwenden Sie diesen nicht weiter.
• Beauftragen Sie eine Elektrofachkraft.

NEIN - es liegt kein Defekt vor:
- Schalten Sie den Fehlerstromschutzschalter (Fl) wieder ein.

Der Fehlerstromschutzschalter lost erneut aus!

• Nehmen Sie die Steckdosen-Kombination außer Betrieb und verwenden Sie diese nicht weiter.
• Nehmen Sie den Verbraucher außer Betrieb und verwenden Sie diesen nicht weiter.
• Beauftragen Sie eine Elektrofachkraft.

11.1.2 Leitungsschutzschalter und Schraubsicherung

Ein Leitungsschutzschalter oder eine Schraubsicherung losen aus

Gefahr

Verletzungsgefahr durch Stromschlag

Beim Wechsel einer Schraubsicherung konnen stromführunge Bauteile berührt werden. Es besteht die Gefahr schwerer Verletzungen oder des Tods.

• Wechseln Sie eine Schraubsicherung erst, nach dem Sied das Gerät von der Stromversorgung getrennt und den Netzstecker ausgesteckt haben.
• Prufen Sie durch Sichtprüfung die Steckdosen-Kombination und die angeschlossenen Verbraucher auf Defekte.

JA - es liegt ein Defekt an der Steckdosen-Kombination bzw. am Verbraucher vor:

• Nehmen Sie die defekte Steckdosen-Kombination außer Betrieb und verwenden Sie diese nicht weiter.
• Nehmen Sie den defekten Verbraucher außer Betrieb und verwenden Sie diesen nicht weiter.
• Beauftragen Sie eine Elektrofachkraft.

NEIN - es liegt kein Defekt vor:

• Schalten Sie den Leitungsschutzschalter wieder ein.
• Ziehen Sie den Netzstecker des Geräts und und setzen Sie eine neue, gleichwertige Schraubsicherung ein.

Der Leitungsschutzschalter bzw. die Schraubsicherung lost erneut aus!

• Nehmen Sie die Steckdosen-Kombination außer Betrieb und verwenden Sie diese nicht weiter.
• Nehmen Sie den Verbraucher außer Betrieb und verwenden Sie diesen nicht weiter.
• Beauftragen Sie eine Elektrofachkraft.

12. Lagerung und Entsorgung

12.1 Gerat lagern

Für die ordnungsgemäße Lagerung und um einen späteren, störungsfreien Betrieb des Gerats zu erfolgenden, sind die nachfolgenden Punkte zu beachten.

• Reinigen Sie das Gerät vor dem Lagern.

the Kapitel "Reinigung"

• Verpacken Sie das Gerät in der Originalverpackung oder einem geeigneten Karton.
• Lagern Sie das Gerät in einem trockenen und temperierten Raum bei einer Lagertemperatur zwischen 0^ und +40^ .

12.2 Geräntsorgen

Das Gerät ist bei Gebrauchsende ordnungsgemäß zu entsorgen. Entsorgen Sie das Gerät nicht im gewöhnlichen Hausmüll. Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Darüber hinaus sind für die Entsorgung die gultigen, nationaIen gesetzlichen Regelungen und Bestimmungen des jeweiligen Verwenderlands zu beachten.

13. Technische Daten

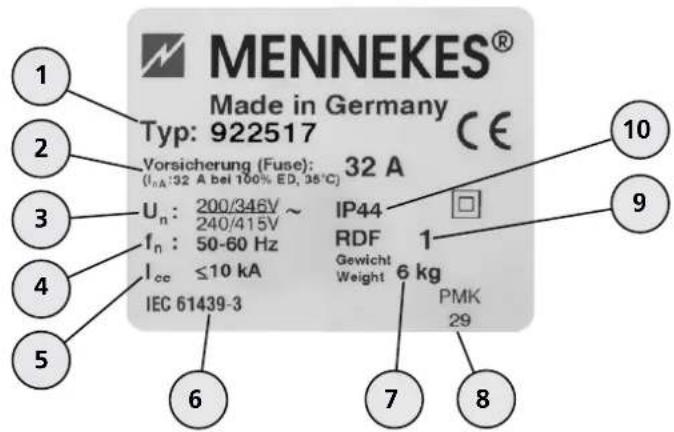

13.1 Typenschild

Beispiel:

Pos. Erlauterung

1 Artikelnummer
2 max. Vorsicherung der Zuleitung + I
3 Bemessungsspannung
4 Frequenz
5 Bemessungskurzschlussstrom
6 Produktnorm
7 Gerategewicht
8 Fertigungscope
9 Bemessungsbelastungsfaktor (RDF)
10 Schutzart (IP)

13.1/1

Beachten Sie besoin dem Typenschild die geratespezifischen Anschlusswerte.

theSeiteKapitel"Anhang

13.2 Geräteabmessungen

Die Geräteabmessungen und weitere Produktinformationen finden Sie im aktuellen MENNEKES Produktkatalog oder im Internet unter www.MENNEKES.de.

13.3 Umgebungsbedingungen

Für einen sicheren und störungsfreiern Betrieb des Gerats mussen die ortlichen Umgebungsbedingungen berücksichtigt werden.

Warning

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Ungeeignete Umgebungsbedingungen konnen zu Schaden am Gerät führen, wodurch sich das Risiko eines elektrischen Schlags erhöht.

• Verwenden Sie das Gerät ausschließlich bei geeigneten Umgebungsbedingungen.

Achtung

Sachschaden durch ungeeignete Umgebungsbedingungen

Ungeeignete Umgebungsbedingungen konnen (z. B. durch sinkende Belastbarkeit des Geräts) zu Schaden am Gerät führen.

• Beachten Sie die örtlichen Umgebungsbedingungen für den sicheren Betrieb des Geräts.

• Betreiben Sie das Gerät nur bei übereinstimmenden Netzdaten.

• Verwenden Sie das Gerät nur dann im Außenbereich, wenn diese durch einen geeigneten Fehlerstromschutzschalter abgesichert ist.
• Vermeiden Sie das Eindringen von Wasser in das Gerät, da sich dadurch sich das Risiko eines elektrischen Schlags erhöht.
• Verwenden Sie das Gerät nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden - Explosions- und Brandgefahr!
• Decken Sie das Gerät nicht ab, um eine Überlastung und damit Schäden am Gerät zu vermeiden.

Zulässige Umgebungstemperaturen für den Betrieb

Innenraum- und Freiluftaufstellung
Min. Max	Mittelwert be	24h
- 25 °C +40 °C nicht/higher +35 °C

13.3/1

Regarding this document

© Copyright MENNEKES Elektrotechnik GmbH & Co. KG

Elektrotechnik GmbH & Co. KG

Internet: www.MENNEKES.de

2. For your Safety

Elektrotechnik GmbH & Co. KG

Spezialfabrik für Steckvorrichtungen

Aloys-Mennekes-Str. 1

D-57399 Kirchhundem

Tél. [phone] / 41-1

Fax [phone] / 41-2 14

E-mail [e-mail]

Internet www.MENNEKES.de

• Verwenden Sie das Gerät ausschließlich im Außenbereich, wenn diese oder die versorgende Steckdose durch einen geeigneten Fehlerstromschutzschalter abgesichert ist.
• En cas de doute, faitez appel à un électricien.

Elektrotechnik GmbH & Co. KG

13. Technische gegevens 18

Elektrotechnik GmbH & Co. KG

Elektrische verilgheit

13. Technische gegevens

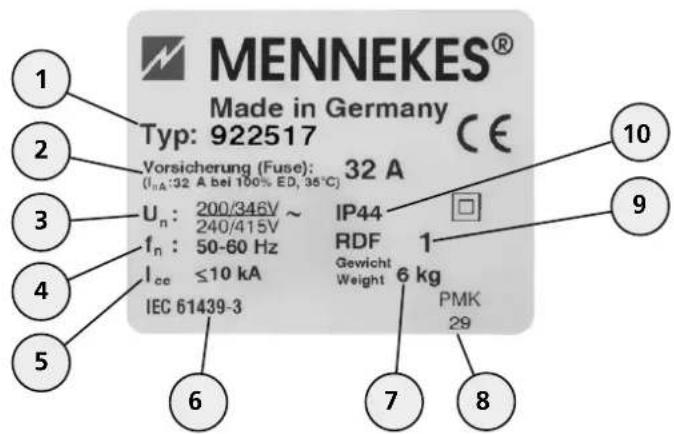

13.1 Typeplaatje

Voorbeeld:

Pos. Verklaring

Bitte hier aufkleben!
Attach sticker here
À coller ici!
A.u.b. hier opplakken

MENNEKES

Elektrotechnik GmbH & Co. KG

Aloys-Mennekes-Str.1

57399 KIRCHHUNDEM

GERMANY

Phone: [phone]

Fax: [phone]

[e-mail]
