U3571M2NVMEG2 - SSD-Gehäuse Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	SSD-Gehäuse
Marke	Tripp Lite
Modell	U357-1M2-NVMEG2
Host-Schnittstelle	USB 3.2 Gen 2 (10 Gbit/s)
Unterstützter SSD-Typ	M.2 NVMe PCIe (M-Key und B&M-Key), Größen 42/60/80 mm
Eingangsanschlüsse	2 x USB-A Stecker
Ausgangsanschluss	1 x USB-A Buchse (Hub)
Gehäusematerial	Aluminium
Abmessungen (L x B x H)	120 x 45 x 16 mm
Stromversorgung	Über USB-Port (busgespeist)
Kompatibilität	PlayStation 5, Windows 8/10/11
Funktionen	Hot-Swap, TRIM-Unterstützung, UASP-Beschleunigung
LED-Anzeige	Weiß dauerhaft: eingeschaltet; weiß blinkend: Lesen/Schreiben
Packungsinhalt	Gehäuse, USB-A-Kabel (M/F), Aluminiumfolie, 2 Silikonfolien, Handbuch
Garantie	1 Jahr
Betriebstemperatur	0 bis 55 °C
Lagertemperatur	-10 bis 70 °C
Relative Luftfeuchtigkeit	10 bis 85 % RH nicht kondensierend

Häufig gestellte Fragen - U3571M2NVMEG2 Tripp Lite

Kann der U357-1M2-NVMEG2 an einer PlayStation 4 oder einem Computer verwendet werden?

Ja, aber es muss mit dem mitgelieferten USB-A-Kabel (M/F) verwendet werden und das Dateisystem muss entsprechend dem Hostgerät formatiert sein.

Warum sind die Übertragungsgeschwindigkeiten im tatsächlichen Gebrauch langsam?

Überprüfen Sie, ob der USB-Host-Port USB 3.2 Gen 2 unterstützt. Das Gehäuse wurde getestet, um unter normalen Bedingungen 10 Gbit/s zu erreichen.

Unter Windows wird die Festplatte nach der Installation der SSD nicht unter 'Dieser PC' angezeigt, was tun?

Sie müssen die Festplatte in Computerverwaltung > Datenträgerverwaltung initialisieren, formatieren und partitionieren, bevor Sie sie verwenden können.

Windows XP erkennt keine Festplatte über 2 TB, warum?

Windows XP begrenzt die Kapazität auf 2 TB. Verwenden Sie Windows Vista (64-Bit) oder höher und konvertieren Sie die Festplatte in eine GPT-Partition.

Wie werfe ich das Gehäuse sicher aus?

Verwenden Sie das Symbol zum Entfernen von USB-Geräten in der Taskleiste (System), um das Gerät zu stoppen, bevor Sie es abziehen.

Funktionieren NVMe-SSDs unter Windows 7 oder 8?

Windows 7 und 8 erfordern die Installation eines NVMe-Treibers. Windows 8.1 und höher enthalten den Treiber nativ.

Was ist die maximale unterstützte SSD-Kapazität?

Es gibt keine Kapazitätsbegrenzung, aber für die Verwendung an der PS5 muss die externe Festplatte zwischen 250 GB und 8 TB liegen.

Kann ich eine SATA M.2 SSD in diesem Gehäuse verwenden?

Nein, dieses Gehäuse unterstützt nur M.2 SSDs mit NVMe-Schnittstelle (PCIe), keine SATA SSDs.

Wie installiere ich die SSD im Gehäuse?

Schieben Sie den Deckel ab, setzen Sie die SSD schräg ein, drücken Sie, um sie einzurasten, legen Sie dann die Silikonfolie und die Aluminiumfolie ein, bevor Sie den Deckel wieder schließen.

Ist das Gehäuse mit PlayStation 5 kompatibel?

Ja, es ist kompatibel. Nach dem Anschließen muss die Festplatte in den Speichereinstellungen der PS5 formatiert werden. Beachten Sie, dass nur PS4-Spiele direkt von einer externen Festplatte ausgeführt werden können.

BEDIENUNGSANLEITUNG U3571M2NVMEG2 Tripp Lite

USB 3.2 Gen 2 M.2 SSD-Gehäuse (PCIe und NVMe) mit USB-Hub für PlayStation 5

Modell: U357-1M2-NVMEG2

English 1 • Español 15 Français 29 • Русский 43

TRIPP·LITE

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Produktmerkmale

• USB-A-Anschlüsse unterstützen USB 3.2 Gen 2 Datenübertragungsgeschwindigkeiten bis zu 10 Gbit/s
• LEDs zeigen an, dass die Leistung eingeschaltet ist und Lese-/Schreibvorgänge ausgeführt werden
- Das Aluminiumgehäuse hält die schnelle Wärmeableitung aufrecht, was eine stabile, reibungslose Dateiübertragung ermöglicht
- Das im laufenden Betrieb austauschbare Gehäuse unterstützt M.2 SSD-Spezifikationen in mehreren Größen (42 mm, 60 mm, 80 mm), PCIe- und NVMe-Protokoll, SSD TRIM- und UASP-Beschleunigung sowie M.2 M-Key- und B&M-Key-Steckdose
- Plug-and-Play-Betrieb ohne Software für eine einfache und sofortige Installation

Lieferumfang

• U357-1M2-NVMEG2 M.2 SSD-Gehäuse
• USB-A-Kabel (Stecker/Buchse)
- Aluminiumblech
• (2x) Silikonfolien
• Bedienungsanleitung

Systemanforderungen

• PlayStation®
• Windows® 8, 10 oder 11

Optionales Zubehör

• USB 3.2-Verlängerungskabel der U324-Serie

Installation

Hinweis:

• Dieses Produkt verwendet die M-Key-Schnittstelle, die zum NVMe-Protokollkanal gehört. Wenn Sie das M.2 SSD für dieses Produkt installieren, überprüfen Sie die Festplattenschnittstelle und den Protokollkanal.
• Obwohl das USB-Ende des Produkts den Austausch im laufenden Betrieb unterstützt, muss die Stromversorgung bei der Installation des M.2 SSD ausgeschaltet werden.

• Achten Sie beim Auseinandernehmen und Installieren des Festplattengehäuses darauf, dass kein Zubehör verlorengeht.

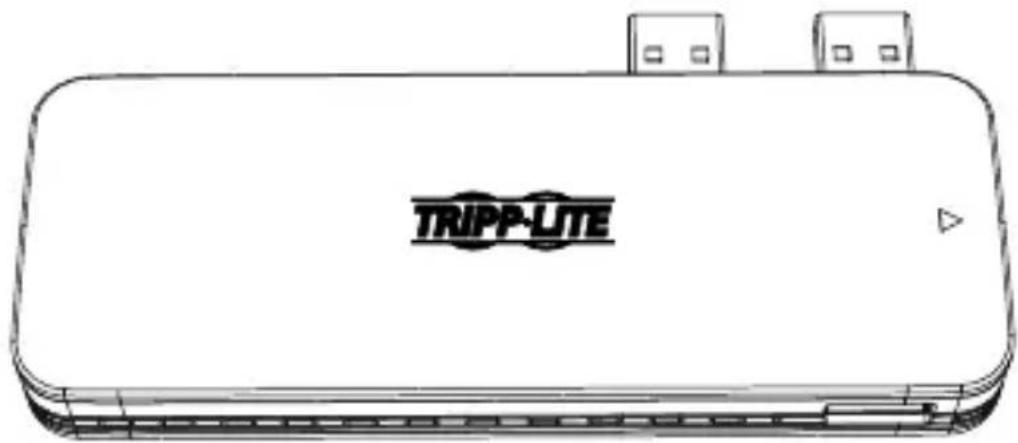

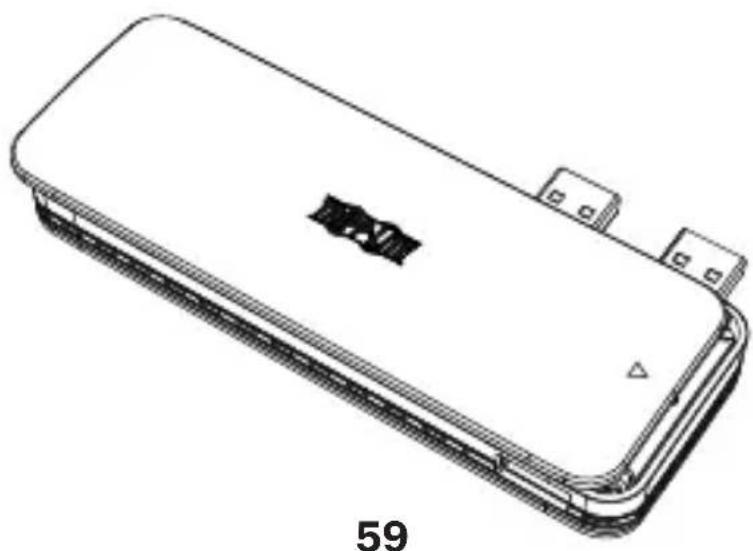

• Halten Sie das Produkt wie unten abgebildet fest und schieben Sie die obere Abdeckung nach links, um sie zu entfernen.

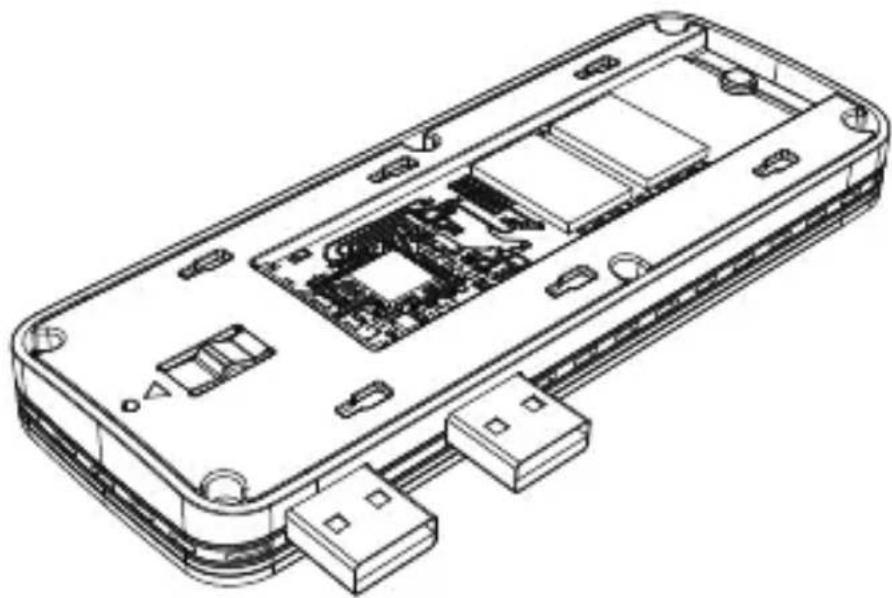

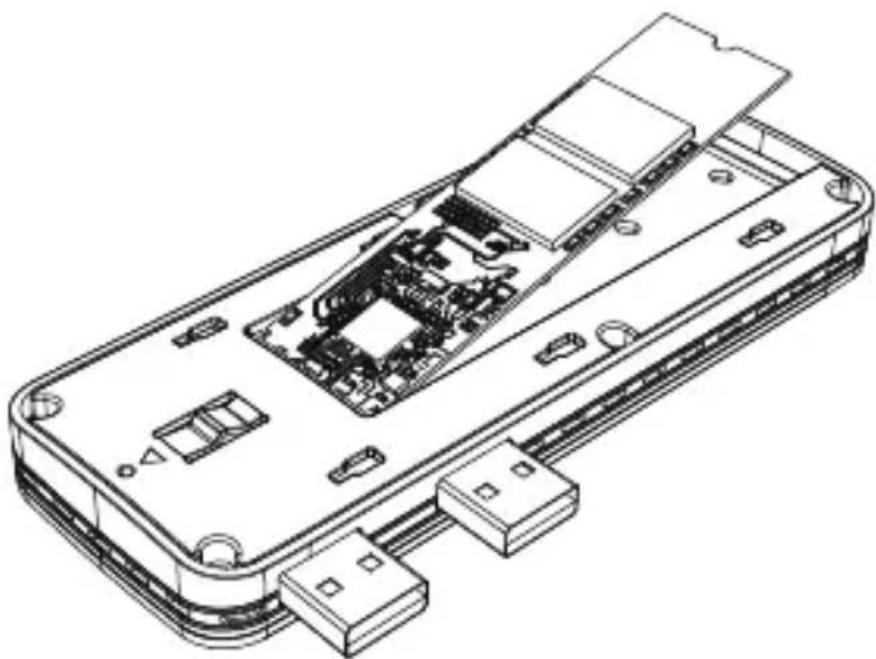

1. Schieben Sie die M.2-Karte schräg in das Gehäuse.

1. Drücken Sie das M.2-SSD vorsichtig nach unten und lassen Sie es in die Standard-Gummikassette einrasten.

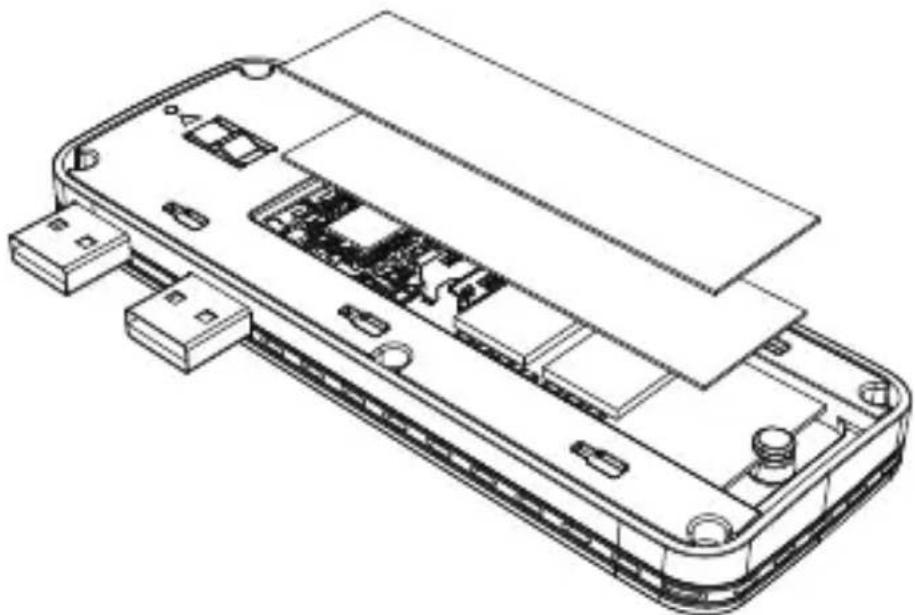

1. Legen Sie eine Silikonfolie und anschließend das Aluminiumblech auf die M.2 SSD-Karte.

1. Befestigen Sie die obere Abdeckung am Gehäuse, indem Sie diese drücken und nach rechts schieben.

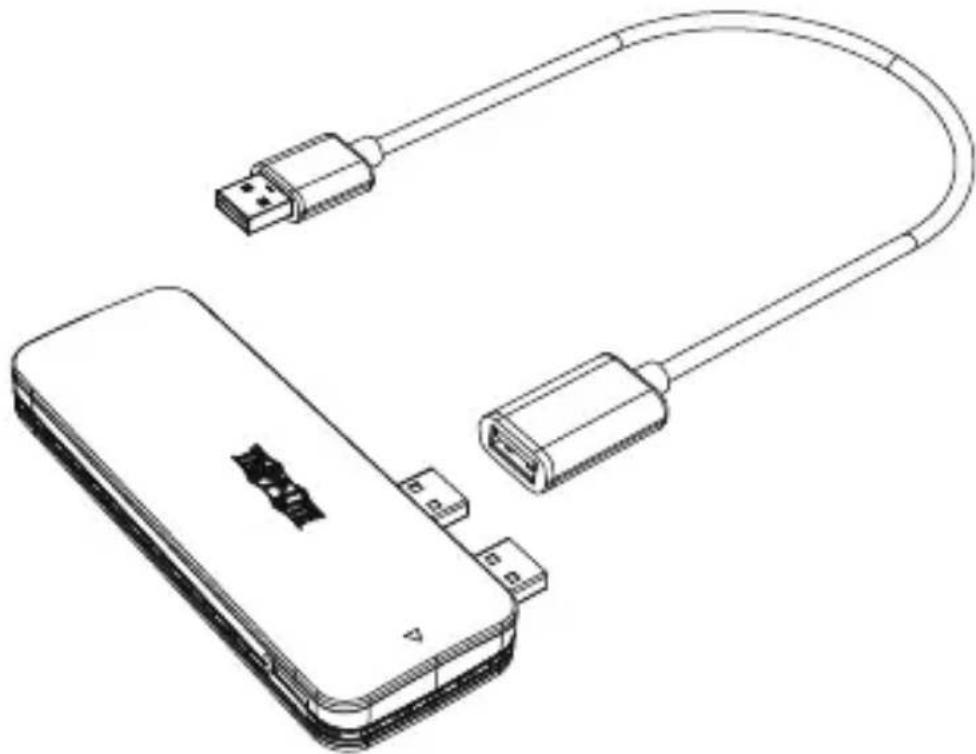

Hinweis: Mit einer PlayStation 4-Spielkonsole oder einem Computer muss das U357-1M2-NVMEG2 mit dem im Lieferumfang enthaltenen USB-Kabel (Stecker/Buchse) verwendet werden.

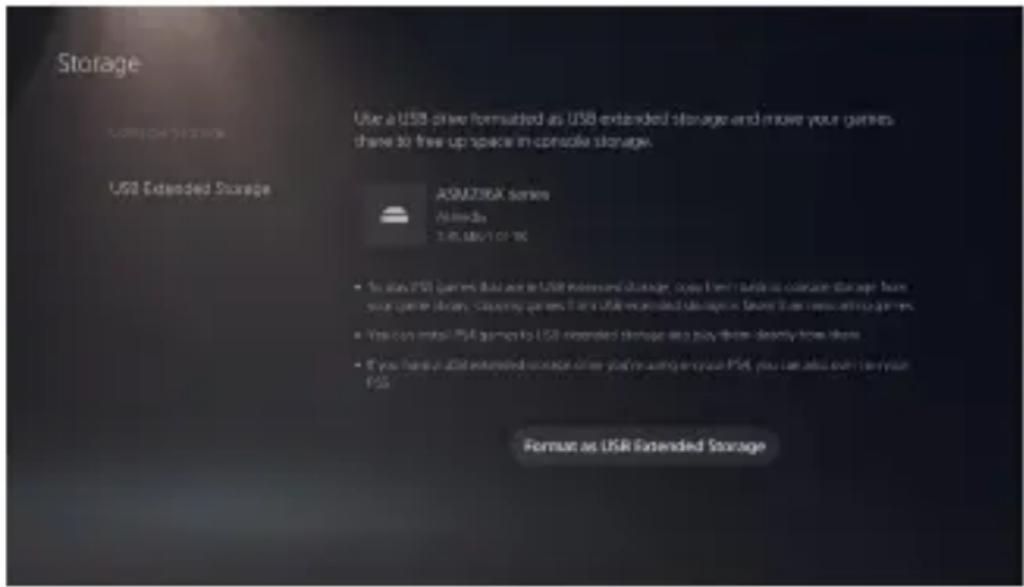

Wenn Sie eine neue Festplatte im Gehäuse installieren und diese an die PS5-Konsole anschließen, müssen Sie die Festplatte in den Speichereinstellungen formatieren.

Hinweis: Da die Formatierung der Festplatte alle früheren Daten von der Festplatte löscht, gehen Sie vorsichtig vor.

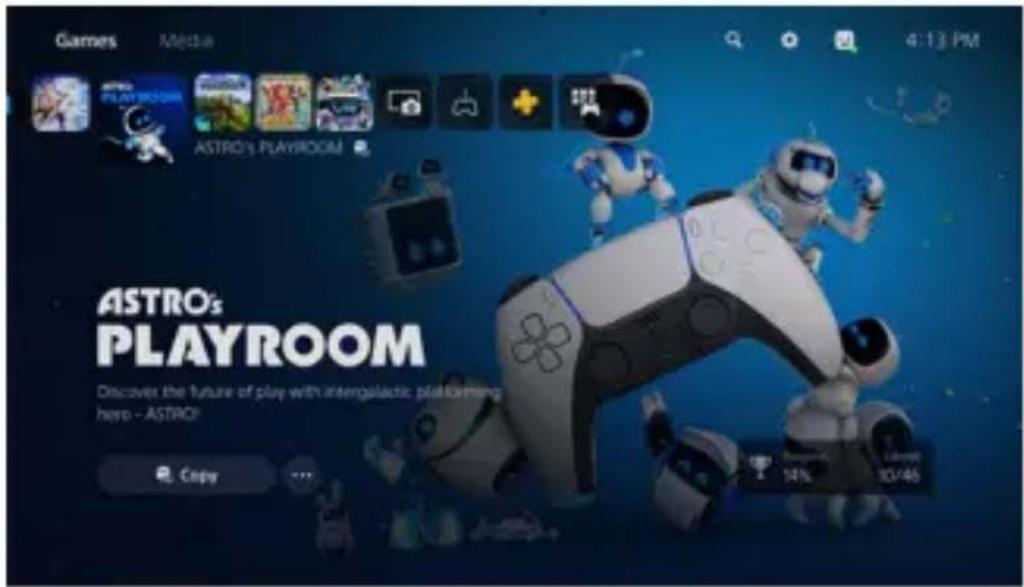

PS5-Konsolen unterstützen nur Spiele mit PS4-Attributen auf externen Festplatten.

Wenn Sie Spiele mit PS5-Attributen ausführen möchten, müssen Sie diese auf das eingebaute Speichergerät der PS5 kopieren.

Eingangsanschluss 2x	USB-A (Stecker)
Ausgangsanschluss 1x	USB-A (Buchse)
Datenübertragungs-raten	10 GBit/s (USB 3.2 Gen 2)
LED Weiß – Einschalten	blinkt weiß – Lesen und Schreiben
Material Aluminium
Maximale Laufwerk-kapazität	Keine Kapazitätsbegrenzung, aber PS5 erfordert, dass externe Geräte 250 GB bis 8 TB haben
Betriebstemperatur-bereich	0 °C bis 55 °C(32 °F bis 131 °F)
Lagertemperatur-bereich	14 °F bis 158 °F(-10 °C bis 70 °C)
Relative Feuchtigkeit	10 % bis 85 % rF, 10% bis 85% RF, NICHT KondensierendNo Translationnicht kondensierend
Maße(H x B x T)	120 x 45 x 16 mm

Häufig gestellte Fragen

F: Kann das U357-1M2-NVMEG2 auf PS4-Spielkonsolen oder Computern verwendet werden?

A: Ja. Es muss jedoch mit dem im Lieferumfang enthaltenen USB-A-Kabel (Stecker/Buchse) verwendet werden und Sie müssen das entsprechende Dateisystemformat ändern.

F: Warum sind die Lese-/Schreibgeschwindigkeiten bei der tatsächlichen Verwendung langsam und können die USB 3.2 Gen 2-Geschwindigkeiten nicht erreichen?

A: Das U357-1M2-NVMEG2 wurde strengen Tests unterzogen und die Lese-/Schreibgeschwindigkeit kann unter normalen Bedingungen USB 3.2 Gen 2-Geschwindigkeiten erreichen. Wenn die Geschwindigkeit langsam ist, stellen Sie sicher, dass der USB-Hostanschluss, an den das U357-1M2-NVM angeschlossen ist, mit USB 3.2 Gen 2 kompatibel ist.

F: Warum kann ich nach der Installation der neuen Festplatte auf einem Windows-Computer die tragbare Festplatte oder den entsprechenden Laufwerkbuchstabe nicht unter "Lokaler Computer" finden?

A: Wenn Sie eine neue Festplatte zum ersten Mal verwenden, müssen Sie die Festplatte unter Computerverwaltung > Datenträgerverwaltung initialisieren, formatieren und partitionieren, bevor Sie normal verwendet werden kann.

Häufig gestellte Fragen

F: Warum kann Windows XP die Festplatte mit einer Kapazität von mehr als 2 TB nicht erkennen?

A: Aufgrund der Einschränkungen des Windows XP-Systems darf die Festplattenkapazität, die auf diesem System erkannt werden kann, 2 TB nicht überschreiten. Es kann nur von Computern unterstützt werden, die auf Windows Vista (64-Bit) oder höher aktualisiert wurden. Es wird empfohlen, die Festplatte in eine GPT-Datenträgerpartition zu konvertieren.

F: Wie kann ich die Festplatte sowie die Daten schützen und die Festplatte sicher entfernen?

A: Um die mobile Festplatte zu entfernen, ohne das Betriebssystem herunterzufahren, wird empfohlen, das USB-Peripheriesymbol in der unteren rechten Ecke des Systems zu entfernen, damit das USB-Gerät ausrastet. Schalten Sie anschließend Stromversorgung aus, bevor Sie das Gerät entfernen.

F: Können NVMe-Protokoll-SSDs in Windows-Versionen vor 8.1 verwendet werden?

A: Für Windows 7 oder 8 muss die NVMe-Unterstützung installiert werden; die Versionen 8.1 und höher haben einen integrierten NVMe-Treiber.

Garantie

1 Jahr eingeschränkte Garantie

Der Verkäufer garantiert für einen Zeitraum von einem (1) Jahr ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE.

AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die

Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
