BEDIENUNGSANLEITUNG PB20009 Peach

Mobile Papierloch- und Bindemaschine Aufbau der Maschine

Bindegriff links/rechts

Feststehende Papierführung (4 Löcher)

Feststehende Papierführung (21 Löcher)

Abfallbehälter (am Boden der Maschine) Vorsichtshinweise

1. Die Maschine und die zugehörigen Teile aus

der Verpackung nehmen, die Maschine auf einer sicheren, ebenen Fläche so aufstellen, dass sie nicht kippen kann und keine Gefahr für Menschen oder die Maschine besteht.

2. Die Maschine nach den Anweisungen zum Lochen

von Papier und Dokumenthüllen bedienen.

3. Die Maschine zuerst mit unwichtigen Dokumenten

testen, bevor wichtige Dokumente gelocht werden.

4. Wir empfehlen, die Kunststoffhülle zum Lochen

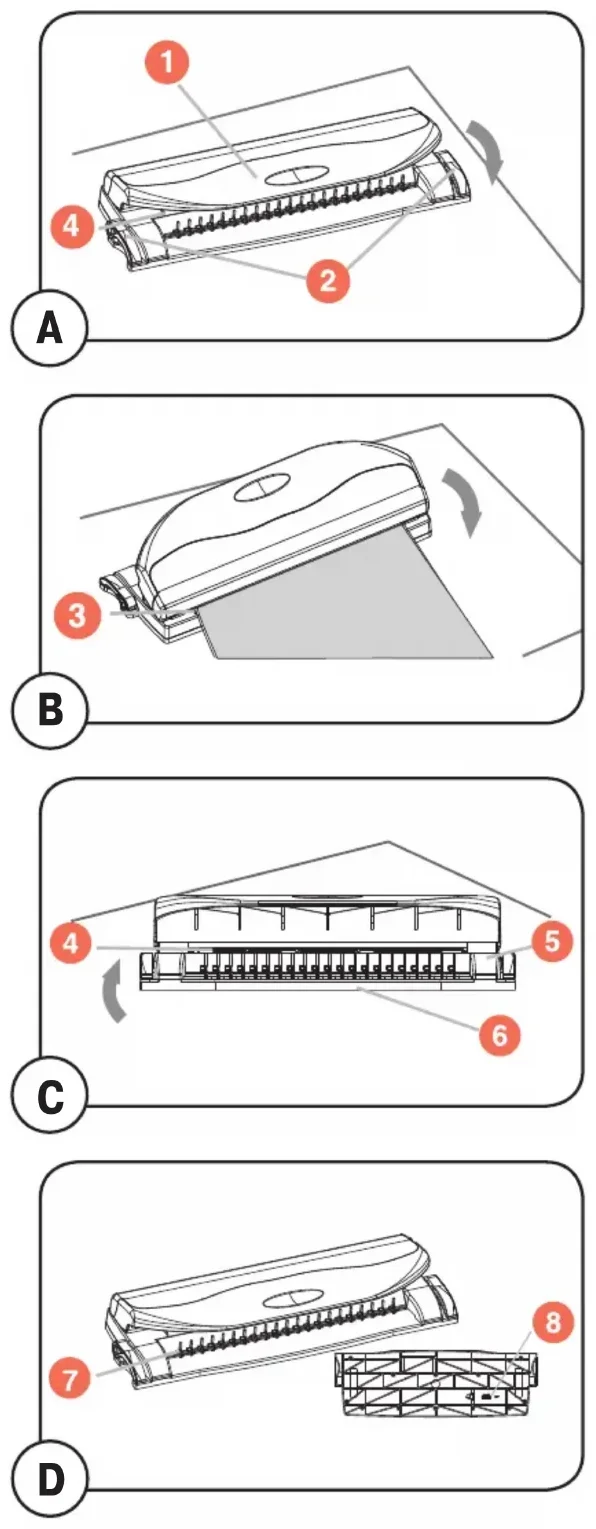

zwischen zwei Papierblätter zu legen. Lochen a. Das Papier bzw. die Folie in den Stanzschacht bis zum Anschlag einführen, dann anhand der Papierführung

ausrichten und den Locher- hebel

bis zum Anschlag herunterdrücken (Lochung 21/3*8) A b. Das Papier bzw. die Folie von hinten einführen und anhand der Papierführung

ausrichten, den Locherhebel

bis zum Anschlag herunter- drücken (Rundlochung 4/5,5) B c. Max. Locherleistung bei Papier: 4 Blatt à 80 g/m² (A4). Um Papierstaus und Schäden am Gerät zu vermeiden, sollten nicht mehr als 2 Kunststofffolien gleichzeitig gelocht werden. d. Max. Lochungsbreite an der Vorderseite: 303 mm; Rückseite: 335 mm. e. Den Locherhebel anheben und die gelochten Dokumente entfernen. Binden a. Die richtige Größe des Binderückens anhand der Stärke des Papierstapels auswählen, den Binderücken auf die Auflageplatte und den Bin- derückenöffner

auflegen; den Binderücken durch Drehen der Bindegriffe

nach oben auf die gewünschte Weite öffnen C. b. Die gelochten Dokumente auf den geöffneten Binderücken legen und die Bindegriffe nach unten drücken, um den Rücken zu schließen. Die gebundenen Dokumente entfernen. c. Den Binderücken anhand der Stärke des Papier- stapels auswählen. Die folgenden Größenangaben dienen als Anhaltspunkte für die richtige Auswahl. Binderücken- größe (mm) (Zoll) Blätter 6 1/4 1-12 8 5/16 13-20 10 3/8 21-35 12 1/2 36-50 Reinigen des Abfallbehälters Den Auszug

herausziehen, den Papierabfall ausleeren und den Auszug wieder einschieben. Für beste Ergebnisse den Abfallbehälter häufig reinigen. Pflege

1. Die Maschinenoberflächen nicht mit Benzin rei-

nigen! Für die Reinigung ist ein Tuch mit etwas Lösungsmittel zu verwenden.

2. Nicht mehr Papier einlegen, als die angegebene

Stanzleistung zulässt! Sonst wird die Maschine beschädigt.

3. Die Maschine nicht in feuchten Umgebungen

aufstellen! PB200-09_Content.indd 5 05.09.2007 14:53:07 UhrDE

Technische Daten Artikelnr.: 00510694 Max. Lochleistung/Zeit: 4 Blatt Max. Bindeleistung/Zeit: 50 Blatt/Binderücken 12 mm Papierrand: 2,5 mm (quadratische Löcher); 6,25 mm (runde Löcher) Lochabstand: 14.3mm (quadratische Löcher); 80mm (runde Löcher) Anzahl Löcher: 21 quadratische Löcher, 4 runde Löcher Max. Lochbreite: 303 mm (Vorderseite); 335 mm (Rückseite) Nettogewicht: 1,23 kg Abmessungen: 436*148*80mm Probleme und Lösungen Problem Ursache Lösung

1. Hebel kann beim Lochen nicht

heruntergedrückt werden Im Papierschneider sind Papier- reste oder andere Fremdkörper Den Papierschneider mit einem Stück Pappe reinigen Maximale Lochleistung ist über- schritten Anweisungen im Handbuch beachten

2. Schiefer Papierrand Das Papier wurde schief eingelegt Das Papier entnehmen und neu

einlegen Im Papierschneider sind Papier- reste oder andere Fremdkörper Den Papierschneider mit einem Stück Pappe reinigen

3. Binderücken schief geöffnet Der Bindemechanismus ist

verformt Die Bindezähne auf der Stange richtig einstellen Der Öffnungshaken für den Binde- rücken ist verformt Den Öffnungsmechanismus auf- drücken und den Haken zurecht- drücken

4. Die Lochung ist nicht komplett

und das Papier ist schwer herauszuziehen Maximale Lochleistung ist über- schritten Weniger Papier einlegen (siehe Anweisungen im Handbuch)

5. Das Papier kann nicht bis zum

Anschlag eingelegt werden Das Papier ist alt, die Kanten rollen sich auf Das Papier glätten und erneut einlegen PB200-09_Content.indd 6 05.09.2007 14:53:08 UhrGB
