PR1000ELCDRT2U - Unterbrechungsfreie Stromversorgung CyberPower - Kostenlose Bedienungsanleitung

Produkttyp	Unterbrechungsfreie Stromversorgung (USV)
Marke	CyberPower
Modell	PR1000ELCDRT2U
Leistung	1000 VA / 900 W
Abmessungen (B x T x H)	43,3 x 38,8 x 8,8 cm (2U Rack)
Gewicht	25,5 kg
Eingangsspannung	150 - 300 V AC
Ausgangsspannung (Batteriemodus)	220 / 230 / 240 V AC ±5%
Eingangsfrequenz	50/60 Hz ±3 Hz (automatische Erkennung)
Batterietyp	Wartungsfreie, versiegelte Blei-Säure-Batterie, 12 V / 7,0 Ah x 4
Geschätzte Überbrückungszeit	Variiert je nach Last (auf LCD angezeigt)
Umschaltzeit	4 ms (typisch)
Spannungsregelung	Integrierter AVR (automatische Spannungsregelung)
Überspannungsschutz	Überspannungsschutz, RJ11/RJ45-Schutz (1 Eingang/1 Ausgang)
Kommunikationsschnittstellen	USB Typ B, RS-232 seriell (primär und sekundär), SNMP-Erweiterungssteckplatz
Verwaltungssoftware	PowerPanel Business Edition (CD enthalten)
Besondere Funktionen	GreenPower (Energiesparmodus), programmierbare Ausgänge (kritisch/nicht kritisch), Notaus (EPO), automatischer Batterietest
Display	Multifunktionales LCD mit Hintergrundbeleuchtung
Ausgangssteckdosen	8 x IEC 320 C13 (6 mit Batteriepufferung + 2 kritisch)
Betriebstemperatur	0 °C bis 40 °C
Batteriewechsel	Referenz RBP0030 (Austauschkit) – Eingriff durch qualifiziertes Personal
Wartung und Reinigung	Batterie bei längerer Lagerung alle 3 Monate aufladen; Außenreinigung mit trockenem Tuch
Sicherheit	CE-Konformität, nicht Wasser oder Aquarien aussetzen, nicht für medizinische Geräte verwenden, Eingangs- und Ausgangsleistungsschalter

Häufig gestellte Fragen - PR1000ELCDRT2U CyberPower

Was tun, wenn die USV keinen Strom an die angeschlossenen Geräte liefert?

Überprüfen Sie zunächst, ob der Leistungsschalter aufgrund einer Überlastung ausgelöst wurde. Schalten Sie die USV aus, trennen Sie ein oder mehrere Geräte, warten Sie 10 Sekunden, schalten Sie den Leistungsschalter wieder ein und schalten Sie die USV wieder ein. Besteht das Problem weiterhin, stellen Sie sicher, dass die Batterien geladen sind (mindestens 4 Stunden laden) oder nicht defekt sind.

Wie tausche ich die Batterie meiner CyberPower PR1000ELCDRT2U USV aus?

Die Batterie muss von einem Fachmann ausgetauscht werden. Siehe Handbuch: Entfernen Sie die rechte Frontblende, schrauben Sie die Schutzabdeckung ab, trennen Sie das schwarze und rote Kabel, entfernen Sie die alten Batterien, installieren Sie die neuen (Ref. RBP0030) und schließen Sie sie wieder an. Laden Sie das Gerät vor Gebrauch mindestens 12 Stunden auf. Beachten Sie die Sicherheitshinweise (Handschuhe, isolierte Werkzeuge).

Die Akkulaufzeit ist kürzer als erwartet, was kann ich tun?

Stellen Sie zunächst sicher, dass die Batterien vollständig geladen sind (USV dauerhaft eingesteckt lassen). Besteht das Problem weiterhin, könnten die Batterien defekt sein (normaler Verschleiß). Wenden Sie sich an CyberPower für einen Austausch. Auch Umgebungstemperatur und angeschlossene Last beeinflussen die Laufzeit.

Welche Geräte kann ich an die Ausgangssteckdosen der USV anschließen?

Schließen Sie empfindliche IT-Geräte (Computer, Monitor, Festplatten) an die batteriegepufferten Steckdosen an. Peripheriegeräte wie Drucker, Scanner oder Lautsprecher sollten nur an die überspannungsgeschützten Steckdosen angeschlossen werden. Schließen Sie keine Haushaltsgeräte (Waschmaschine, Staubsauger) oder Laserdrucker an, da diese die USV überlasten würden.

Wie verwende ich die Not-Aus-Funktion (EPO)?

Die USV verfügt über einen EPO-Anschluss (RJ-11). Verwenden Sie das mitgelieferte graue Kabel, um einen externen Not-Aus-Schalter anzuschließen. Im Notfall unterbricht der Schalter sofort die Stromversorgung der USV. Folgen Sie dem Verdrahtungsplan in der Anleitung für eine korrekte Installation.

Was bedeutet das Überlastsymbol auf dem LCD?

Das Überlastsymbol erscheint, wenn die angeforderte Leistung die Kapazität der USV übersteigt. Ein akustischer Alarm ertönt. Trennen Sie ein oder mehrere Geräte von den Ausgangssteckdosen, bis das Symbol verschwindet und der Alarm aufhört. Überschreiten Sie nicht die maximale Leistung von 900W.

Wie konfiguriere ich die Empfindlichkeit der USV?

Halten Sie die LCD-Taste für 10 Sekunden gedrückt, um den Konfigurationsmodus zu betreten. Drücken Sie kurz, um zur Option Empfindlichkeit zu navigieren. Zum Ändern halten Sie 4 Sekunden gedrückt, bis das Symbol blinkt, dann drücken Sie kurz, um zwischen High (hoch) und Low (niedrig) umzuschalten. Im High-Modus schaltet die USV häufiger auf Batterie für besseren Schutz; im Low-Modus toleriert sie mehr Schwankungen.

Die USV lässt sich gar nicht einschalten, was tun?

Stellen Sie sicher, dass das Netzkabel an eine funktionierende 220/230/240V-Steckdose angeschlossen ist. Der Ein-/Ausschalter benötigt möglicherweise eine Verzögerung von 10 Sekunden nach dem Ausschalten, um schnelle Zyklen zu vermeiden. Wenn nichts passiert, könnte die Batterie defekt oder das Gerät beschädigt sein. Kontaktieren Sie den CyberPower-Support.

Wie interpretiere ich die Symbole auf dem LCD?

Das Display zeigt mehrere Symbole: Normales Symbol (Netzbetrieb), Batteriesymbol (Batteriebetrieb mit akustischem Alarm), AVR-Symbol (Spannungsregelung), Stumm-Modus-Symbol, Überlastsymbol und Störungssymbol. Mit der Taste können die numerischen Informationen (Ein-/Ausgangsspannung, Frequenz, Last, verbleibende Zeit usw.) durchgeschaltet werden.

Was tun, wenn ein Dauerakustikalarm ertönt?

Ein Dauerakustikalarm deutet normalerweise auf eine Überlastung oder eine schwache Batterie hin. Überprüfen Sie das LCD, um das aktive Symbol zu identifizieren. Bei Überlastung trennen Sie Geräte. Bei schwacher Batterie speichern Sie Ihre Daten und schalten Sie die USV so schnell wie möglich aus. Sie können den Stumm-Modus aktivieren, indem Sie die Taste im Batteriemodus 4 Sekunden gedrückt halten, aber der Alarm bei schwacher Batterie bleibt bestehen.

BEDIENUNGSANLEITUNG PR1000ELCDRT2U CyberPower

In dieser Anleitung finden Sie wichtige Hinweise, denen Sie bei der Installation und Wartung der USV und der Batterien befolgen sollen!itte lessen Sie die Anleitung vollständig durch,bevor Sie das System auspacken, installieren und in Betriebnehmen. Folgen Sie den beschriebenen Anweisungen sorgfaltig während der Installation und des Betriebes der USV.

ACHTUNG! Diese USV muss an einen geerdeten Stromkreis angeschlossen werden, der mit einer Sicherung oder einem Stromkreisunterbrecher abgesichert ist. Schließen Sie die USV keinesfalls an einen Stromkreis an, der nicht geerdet ist. Wenn Sie these System entladen,Müssen,trennen Sie die USV vom Stromkreis und schalten Sie sie aus.

ACHTUNG! Die Batterien in der USV versorgen im Innern der USV Teile mit gefährlicher Spannung, auch wenn das Geräte nicht an einen Stromkreis angeschlossen ist.

ACHTUNG! Die USV sollte sich in direkter Höhe der angeschlossenen Geräte befinden und leicht zugänglich sein.

ACHTUNG! Um Feuer und Stromschläge zu vermeiden, installieren Sie die USV in trockenen Innenraumen ohne Kontakt zu stromleitenden Geräten oder Oberflächen. (Bitte beachten Sie die Hinweise für die Vorgaben zu Temperatur- und Luftfeuchte).

ACHTUNG! Um das Risiko für elektrische Schläge zu verringern, öffnen Sie keinesfalls die USV. Bis auf die Batterie befinden sich keine zu wartenden Teile in der USV. Öffnen Sie nur die Batterie-Abdeckung um die Batterie zu warten.

ACHTUNG! Um elektrische Schläge zu vermeiden, schalten Sie die USV ab und trennen Sie sie vom Stromkreis, bevor Sie die Batterie warten.

ACHTUNG! Um die Brandgefahr zu minimieren, schlieben Sie die USV an einen Stromkreis mit maximal 16 Ampere Überstrom-Schutz entsprechend den CE-Anforderung.

ACHTUNG! Die Steckdose, an die die USV angeschlossen wird, sollte in direkter Nae und leicht zuganglich sein.

ACHTUNG!itte verwenden Sie nur ein VDE-zertifiziertes und CE-gekennzeichnetes Netzkabel (z.B.das Netzkabel ihrer Anlage), um die USV mit der Netzsteckdose verbinden.

ACHTUNG!itte verwenden Sie nur VDE-zertifizierte und CE-gekennzeichnete Netzkabel, um Gerate mit der USV zu verbinden.

ACHTUNG! Stellen Sie beim Einrichten der Anlage sicher, dass die dass die Leistungsaufnahme der USV von 3,5 mA nicht übersritten wird.

ACHTUNG! Es handelt sich um permanent angeschlossene Geräte und nur qualifiziertes Personal darf die Installation vornehmen.

ACHTUNG! Trennen Sie die USV niemals während des Betriebes vom Stromnetz, da dies den Erdungsschutz außer Kraft setzen.

ACHTUNG! NUTZEN SIE DIESE USV KEINESFALLS FÜR MEDizinische ODER LEBENSERHALTENDE GERÄTE! CyberPower verkauft keine Geräte für medizinische oder lebenserhaltende Anwendungen. Nutzen Sie diese USVs unter keinen Umständen bei Geräten, die in irgendeiner Form lebenserhaltende oder medizinische Systeme oder Patientenpflege unterstützen.

ACHTUNG! NICHT IN DER NAHE VON AQUARIEN AUFSTELLEN! Um die Gefahr von Kurzschlüssen zu vermeiden, stellen Sie die USV nicht in der Nahe von Aquarien auf. Kondensierendes Wasser konnte mit metallischen oder elektrischen Teilen zusammenkommen und einen Kurzschluss verursachen.

USV IM BETRIEB KEINEN ERSCHÜTTERUNGEN AUSSETZEN! Um die Gefahr von Feuer oder elektrischen Schlagen zu vermeiden, damit die USV nicht in Transportmitteln wie z.B. Flugzeugen oder Schiffen verwendet werden. Innerhalb der USV konnen physikalische Schläge, starkes Ruckeln oder Vibrationen sowie eine feuchte Umgebung einen Kurzschluss verursichen.

ACHTUNG! DER USV GEPUFFERTE AUSGANG IST NICT FÜR LASERDRUCKER GEEIGNET! Der Strombedarf von Laserdruckern ist zu groß und führt zu Fehlfunktion der USV.

DIE USV NICT IN DIREKTEM SONNENLICHT ODER IN DER NAHE VON WÄRMEQUellen AUFSTELLEN!

DIE LÜFTUNGSSÖFFNUNGEN IM GEHÄUSE DER USV DÜRFEN NICT BLOCKIERT WERDEN!

KEINE HAUSHALTSGERÄTE WIE ZB. EINEN FÖN AN DIE AUSGÄNGE DER USV ANSCHLIESSEN!

INSTALLATION DER USV

AUSPACKEN

Der Karton sollte folgende Teile beinhalten:

(1) eine USV; (2) eine Bedienungsanleitung; (3) Telefonkabel, (4) PowerPanel® Business Edition Software CD;
(5) ein USB-Kabel; (6) zwei Rackmount Befestigungen; (7) ein Emergency Power Off Kabel (grau); (8) ein serialles Kabel (DB-9), (9) vier Stromkabel (6 für PR2200ELCDRT2U)

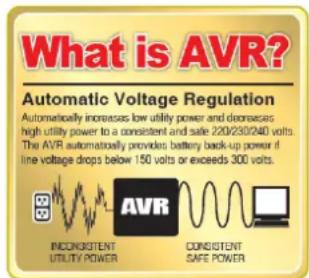

AUTOMATISCHE SPANNUNGSSREGULIERUNG (AVR)

Die USVs PR1000ELCDRT2U/PR1500ELCDRT2U/PR2200ELCDRT2U liefern im Netz- und Batteriebetrieb einen reinen Sinus, die der Netzspannung aus der normalen SteckdoseGLEicht. Die automatische Spanningsregelung sorgt fur eine konstante und sichere Ausgangsspannung der angeschlossenen Geräte.

Die AVR regelt hochere oder niedrigere Eingangsspannungen auf die nominalen 220-240 Volt. Der Wechselrichter wird erst bei stärkeren Netzstörungen oder Stromausfall aktiviert. Dieses reduziert den Rückgriff auf die Batterie, was die Lebensdauer dieser deutlich erhöht.

Die angeschlossenen Geräte arbeiten normal weiter wenn Probleme in der

Stromversorgung bestehen, wie beispelseweise Spanningsabfall oder Stromausfall. Die leistungsstarken Blei-Gel Akkus sind wartungsfrei und unterstützen die versorgung der angeschlossenen Geräte wenn Die Eingangsspannung unter 180V fällt oder über 280V steigt.

INSTALLATION DER HARDWARE

1. Sie können ihre neue USV gleich nach dem Erhalt nutzen, wir empfehlen aber die Batterien zunachst für mindestens 12 Stunden aufzuladen. Damit stellen Sie sicher, dass die Batterie ihre maximale Kapazität erreicht hat. Wahrend des Transportes oder der Lagerung kann es zu teilweiser Entladung gekommen sein. Um die Batterien aufzuladen, schreiben Sie die USV einfach an Ihr Stromnetz an. Das Aufladen der Batterien erfolgt auch, wenn das Gerät ausgeschaltet ist.

Hinweis: Diese USVs verfügen über ein Schutzsystem, das ein Einschalten beim Transport verhindert. Zum ersten Einschalten muss die USV mit dem Netzkabel an das Stromnetz angeschlossen werden.

1. Wenn Sie die mitgelieferte Software nutzen möchten, verbinden Sie USV und PC mit dem mitgelieferten USB-Kabel. Achtung: Bei Nutzung des USB-Anschlusses wird die serielle Schnittstelle deaktiviert. Es ist nicht möglich, beide gleichzeitig zu nutzen. Der Computer mit der PowerPanel Business Edition Software verbindet sich wahlweise über den USB- oder über den seriellen Anschluss der USV. So ist es möglich, beispielsweise Zeitpläne, Batterietests oder Ausgänge zu steuern oder den USV Status auszULEsen. Andere Computer mit PowerPanel Business Edition Software konnen nur per LAN-Verbindung (in Verbindung mit einer optionalen RMCARD) den Status der USV auslesen.
2. Schlieben Sie alle externen Geräte, wie Computer, Monitor oder externe Datenpeichergeräte, an die Batterie-gepufferten Steckdosen der USV an, wenn diese ausgeschalten und selbst nicht angeschlossen sind. Schlieben Sie KEINESFALLS Laser-Drucker, Kopierer, Heizlüfter, Staubsauber, Aktenvernichter oder große elektrische Stromverbraucher an die USV an. Die Leistung dieser Geräte übersteigt die verfügbare Abgabeleistung der USV und führt unter Umständen zu Beschädigungen der USV.
3. Um ein Telefax, Telefon, Modem oder ein Netzwerk vor Störungen zu schützen, verbinden Sie die entsprechende Zuleitung mit der „IN“-Buchse und gehen dann über die „OUT“-Buchse weiter an das vorgesehene Endgerät.
4. Betätigten Sie den Einsatzknopf, um die USV einszuschalten. Die Kontroll-LED leuchtet auf und das Gerät gibt ein kurzes akustisches Signal ab. Um die USV zurückzusetzen, schalten Sie aus und entfern den an den Ausgangen angeschlossenen Geräte. Stellen Sie dann sicher, dass die angeschlossenen Geräte zu den technischen Spezifikationen der USV passen. Danach konnen Sie die USV erneut einschalten.
5. Ihr USV ist mit einer Lade-Automatik versehen. Sobald die USV selbst an ein Stromnetz angeschlossen ist, beginnt sie automatisch die Batterien zu laden, auch wenn das Gerät nicht eingeschaltet ist.
6. Um eine optimale Ladung der Batterien aufrecht zu erhalten, muss die USV stets an das Stromnetz angeschlossen sein.
7. Solten Sie die USV über einen längeren Zeitraum nicht nutzen, lagern Sie diese mit voll aufgeladenen Batterien und laden Sie diese in einem Abstand von ca. drei Monaten immer wieder auf, um die Batterien vor Schaden zu bewahren.
8. Die USV verfügt über eine primäre serielle Schnittstelle (I), eine sekundäre serielle Schnittstelle (II) und einen USB Anschluß (gekoppelt mit der serialen Schnittstelle) für die Verbindung und Kommunikation zwischen den USV und jedem angeschlossenen Computer. Sowohl die primäre serielle Schnittstelle (I) als auch der gekoppelte USB Anschluß erlauben die bidirektionale Kommunikation zwischen USV und dem primär angeschlossenen Computer, auf dem die PowerPanel Business Edition Software lauft. Die USV fahrth im Fall eines Stromausfalls den Computer herunter, zudem konnen über den Computer die Parameter und Einstellungen der USV verändert werden. Der sekundäre serielle Port (II) erlaubt nur der UPS das normale Herunterfahren des angeschlossenen PCs im Fall eines Stromausfalls.

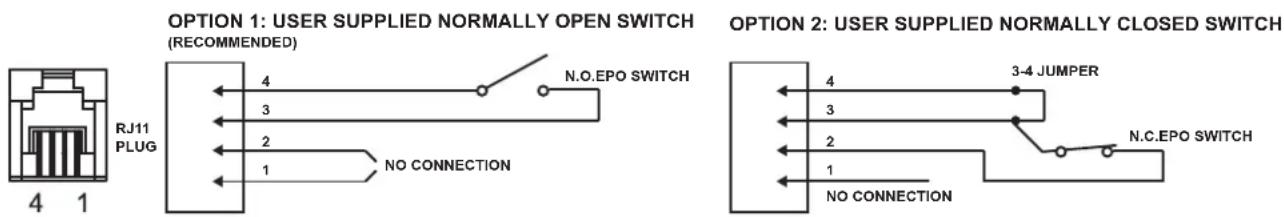

9. EPO (Emergency Power Off) Port / Not-Aus Anschluss: Nutzen Sie das mitgelieferte graue Kabel zum Anschluss an einen speziellen EPO Sicherheitschalter. Unter stehend finden Sie die passende Schaltkreiszeichnung für die richtige Verdraughtung für ihre EPO Konfiguration. Der EPO Sicherheitschalter ist ein Schalter, der außerhalb des Serverraums installiert wird. Dieser ist verbunden über RJ-11. Im Notfall dient der Schalter dazu, die USV sofort von der Stromversorgung zu trennen.

GRUNDFUNKTIONEN

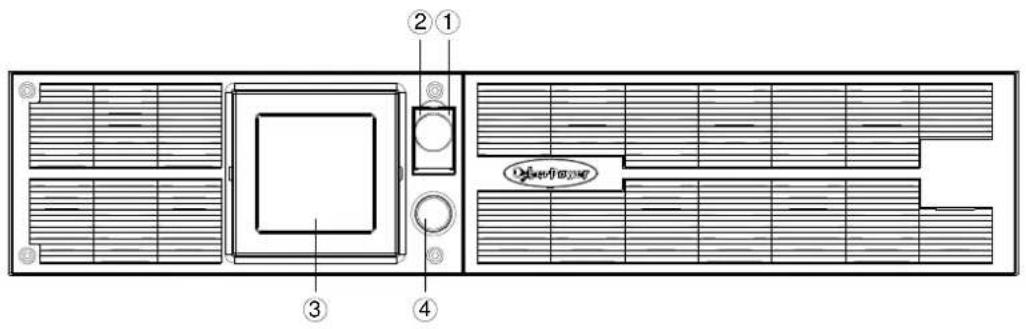

BESCHREIBUNG VORDER/RUCKSEITE

1. Netzschalter

Haupt-Ein-/Ausschalter für die angeschlossenen Geräte.

2. Funktionsanzeige

These LED ist unterhalb des Netzschalters und leuchtet auf, wenn das Gerät eingeschaltet und an den Ausgangen keine Störungen anliegen.

3. Multifunktions-LDC

Mikroprozessorgesteueres und hintergrundbeleuchtetes High-Resolution-LCD, das alle Informationen der USV mittels Piktogrammen und Texten anziegt. Für die detaillierte Beschreibung beachten Sieitte die Angaben unter „ERKLÄRUNG DER LCD-ANZEIGE".

4. LCD Auswahltaste

Mit dieser Taste können verschiedene Informationen, wie z.B. Eingangsspannung, Ausgangsspannung und berechnete Laufzeit abgerufen werden.

5. Batterie- und Überspannungsschutz-gesicherte Steckdosen

These USV verfügt über acht batteriegepufferte und gegen Überspannung gesicherte Ausgänge über die angeschlossene Verbraucher bei Störungen und Stromausfall versorgt werden.

Kritisch/Nicht Kritisch:

Die USV kann so eingestellt werden, dass die Stromzufuhr am Block mit den nicht-kritischen Ausgängen (6 Anschlüsse) nach einer bestimmten Zeit abgeschalte wird. Damit wird die gesamte Batterielaufzeit geschont, und die Geräte, die an den kritischen Anschlüssen (2 Ausgänge) hängen, konnen auf einen verlangerten Batteriepuffer zugreifen. Das ermöglich eine Priorisierung der angeschlossenen Geräte mit einer Maximierung der Laufzeit für die an die kritischen Ports angeschlossenen Geräte im Falle eines länger andauernden Stromausfalls. Die Einstellungen konnen mit der PowerPanel Business Edition Software vorgenommen werden.

GRUNDFUNKTIONEN

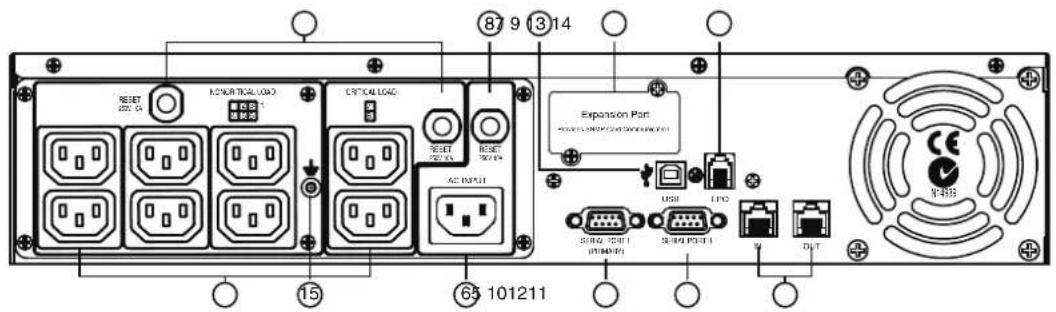

6. Stromanschluss

Schlieben Sie die USV mit dem Anschlusskabel an eine ordnungsgemäß und geerdete Steckdose an

7. Ausgangs-Sicherungsautomat

Ausgangs-Sicherungsautomat zum Schutz bei Überlast oder Fehlfunktion.

8. Eingangs-Sicherungsautomat

Eingangs-Sicherungsautomat zum Schutz bei Überlast oder Fehlfunktion.

9. USB-Kommunikationsanschluss

Ermöglicht die Kommunikation und Steuerung per PC über die USB-Schnittstelle. Zur Nutzung aller Features sollen die passende Version der PowerPanel Business Edition Software auf Ihr Rechner installiert sein.

10. Überspannungsschutz Datenleitungen Modem/DSL

Anschlüsse auf Basis des RJ-11/RJ-45-Standards (Datenleitungen Modem/DSL) zum Schutz der Datenleitungen vor Überspannungen.

11. Serielle Schnittstelle I (Primär)

Die primäre serielle Schnittstelle erhögt die bidirektionale Kommunikation zwischen USV und Computer. Die USV kann auf diese Weise im Fall eines Stromausfalls den angeschlossenen PC kontrolliert herunterfahren und andere programmierbare Aktionen ausführten.

12. Serielle Schnittstelle II (Sekundär)

Über die sekundäre serielle Schnittstelle der USV können den angeschlossenen Computer im Notfall herunterfahren.

13. SNMP/HTTP Netzwerkkarten Slot

Entfernen Sie die Abdeckung, um die optional erhältliche SNMP Karte installieren zu können, die den Zugriff auf die USV auch von der Ferne aus erlaubt.

14. EPO (Emergency Power Off) Port / Not-Aus Anschluss

Ermoglicht das Ausschalten der USV remote von einem anderen Standort aus.

15. Erdungsanschluss

Zum Erden der USV.

WECHSELN DER BATTERIEN

ACHTUNG! Lesen und befolgen Sie unbedingt die WICHTIGEN SICHERHEITSANWEISUNGEN bevor Sie die Batterien warten bzw. wechseln. Tun Sie dies nur unter Aufsicht und nach Anweisung von qualifizierten Fachleuten.

Bitte kontaktieren Sie ihren Fachhändler. Notieren Sie sich die Nummer der Ersatzbatterie RBP0030 für die Modelle PR1000ELCDRT2U und PR1500ELCDRT2U, bei der PR2200ELCDRT2U die Nummer RBP0037.

ACHTUNG! Beim Ersetzen der Batterien nur mit der gleichen Art und Anzahl der Batterien oder Akkus ersetzen: BP7.2-12FR(BB) beim Modell PR1000ELCDRT2U/PR1500ELCDRT2U, HR9-12FR(BB) bei der PR2200ELCDRT2U.itte kontaktieren Sie ihren Fachhändler wegen der Ersatzbatterien.

ACHTUNG! Im Umgang mit Batterien besteht die Gefahr eines elektrischen Schlages. Werfen Sie die Batterien auf keinen Fall in ein Feuer, da sie explodieren können. Befolgen Sie die örtlichen Vorschriften für eine ordentliche Entsorgung.

ACHTUNG! Öffnen oder beschädigen Sie die Batterie keinesfalls. Austretendes Elektrolyt kann gftig sein und Haut und Augen veratzen.

ACHTUNG! Bei Kurzschluss der Batterie treten sehr hohe Kurzschlussströme auf und es besteht die Gefahr eines elektrischen Schlages. Beachachten Sie folgende Vorsichtsmaßnahmen, bevor sie die Batterien warten:

1. Legen Sie Armbanduhr, Ringe und alle metallischen Teile ab.
2. Verwenden sie ausschließlich Werkzeuge mit Isolationsgriffen.
3. Legen Sie KEINESFALLS Werkzeuge oder metallische Teile auf die Batterie oder in das Batteriefach.
4. Tragen Sie keine Gummihandschuhe und Gummistiefel.
5. Vergewissern Sie sich, dass die Batterie nicht versehentlich geerdet ist. Entfern den Sie etwaige Erdungen.

DIE ERDUNG EINER BATTERIE KANN ZU EINEM ELEKTRISCHEN SCHLAG FühREN! Die Wahrscheinlichkeit eines solchen Schlages kann verringgert werden, wenn eine versehentliche Erdung während der Installation oder Wartung entfernt wird (diese trifft fur USV und externe Batterieerweiterungen zu, die nicht an eine geerdete Spannungsvorsorgung angeschlossen sind.)

VORSICHT - EXPLOSIONSGEFAHR, WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD. GEBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN ENTSORGEN.

VORGEHEN BEIM TAUSCH DER BATTERIEN:

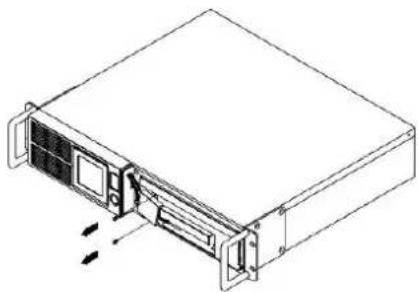

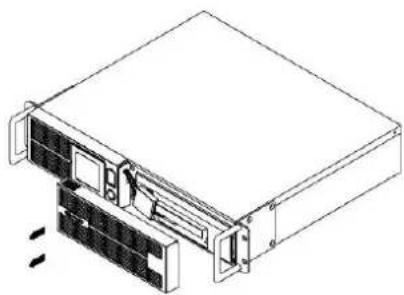

1. Entfernen Sie die Frontblende auf der rechten Seite.

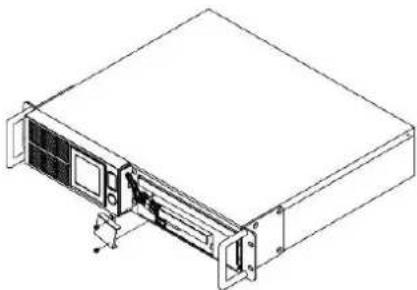

2. Entfernen Sie die beiden Befestigungsschrauben der Kabelschutzabdeckung und entfernen Sie diese.

3. Entfernen Sie die beiden Halteschrauben von der Steckerleiste.

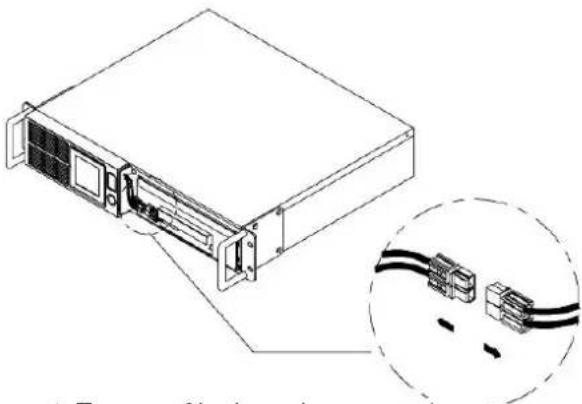

4. Trennen Sie das Schwarze und rote Kabel von der Batterie.

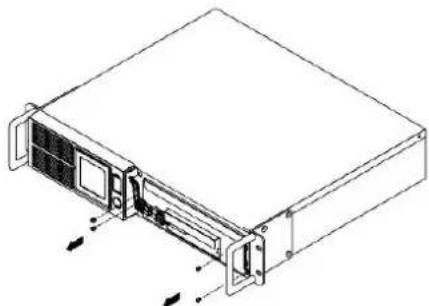

5. Entfernen Sie die drei Befestigungsschrauben.

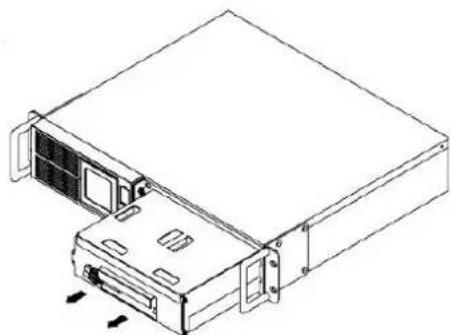

6. Stecken Sie die neue Batterie in das Batteriefach. Ziehen Sie die Schrauben fest und setzen Sie Kabelschutzabdeckung und Frontblende wieder ein. Laden Sie die Akkus der USV mindestens 12 Stunden.

HINWEIS: Batterien sind als UMWELTGEFAHRDENDER ABFALL eingestuft und müssen vorschriftsgemäß entsorgt werden!

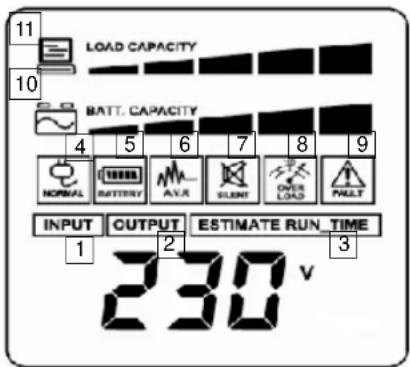

1. EINGANGS-Spannungsmesser: These Messings zeigt die eingehende Wechselspannung der Stromversorgung an. Die USV ist eingerichtet, mittels der AVR (Automatische Spanningsregulierung) die angeschlossenen Endgeräte mit einer stabilen Wechselspannung von 220-240V zu versorgen. Im Falle eines totalen Stromausfalles, einer gefährlichen Unter- oder Überspannung versorgt die USV über einen Spannungswandler die Endgeräte weiter mit einer stabilen Wechselspannung von 220-240V. Der Eingangs-Spannungsmesser ist aufschlussreich in Bezug auf die Qualität des vorhandenen Stromnetzes.
2. AUSGANGS-Spannungsmesser: Dieser Spannungsmesser zeigt die Spannung an, mit der die Endgeräte versorgt werden. Das geschieht auch wenn AVR aktiv ist bzw. die USV im Batterie-Modus fahr. (Hinweis: Hier wird der Status wie Last, Frequenz und die Spannung des USV Ausgangs angezeigt).
3. ERWARTETE LAUFZEIT: Auf dieser Anzeige ist zu sehen, wie lange die USV bei verbleibender Batterieladung die Steckdosen mit Strom versorgt. Mit abnehmender Laufzeit sinkt die Batteriekapazitat; (die Anzeige für die Batteriekapazität zeigt immer weniger Balken). Hinweis: Bei sehr geringer Belastung kann die ang Laufzeit sein.
4. Anzeige "Normal": These Anzeige leuchtet, wenn die USV fehlerfrei arbeitet.
5. BATTERIE: These Anzeige leuchtet bei starken Stromschwankungen bzw. Stromausfall auf und gleichzeitig ertont ein akustisches Warnsignal (2 x kurzes Piepsen im Wechsel mit einer Pause). Dadurch wird angezeigt, dass die USV in den Batterie-Modus umgeschaltet hat. Sobald die Kapazität der Batterien während der Notstromversorgung zur Neige besteht, ertont ein permanenter Alarmton. Wenn dies passiert und die externe Stromversorgung in der Zwischenzeit nicht wiederhergestellt wurde, sollen den Sie ihre Daten speichern und die angeschlossenen Geräte schnellstmöglich manuell herunterfahren.
6. AVR - Automatische Spannungsregulierung: Dieses Icon wird angezeigt, wenn die USV die Funktion AVR aktiviert hat und die Endgeräte aus den Batterien versorgt. Dies ist eine normale Funktion, die kein Eingreifen erfordert.
7. RUHE-MODUS: Wird these icon angezeigt, ist der akustische Alarm deaktiviert. Dieser schaltet sich automatisch ein, wenn die Kapazität der Batterie zur Neige geht und unter 20% fällt.
8. ÜberLAST: Dieses Icon erscheint gleichzeitig mit einem akustischen Signal, wenn die angeschlossene Last an den Batterie-gepufferten Steckdosen die Kapazität der USV übersteigt. Um den Alarm abzuschalten, entfern den Sie schrittweise eine angeschlossene Endgeräte.
9. FEHLER: Ist diese Funktion aktiviert, erscheint theses Icon bei es Störungen in der USV.itte sehen Sie in der Tabelle „Fehlersuche" nach möglichen Ursachen und Lösungen.
10. BATTERIE-STATUS: Wahrend eines Stromausfalls wird die Kapazität der Batterie BATT.CAPACITY in Abstufungen von jeweils 20% angezeigt).
11. LADEZUSTANDSMESSER: Mit Hilfe dieser Anzeige wird der Ladezustand der Batterie in Abstufungen von jeweils 20% angezeigt.
    Das LCD gezigt detailierte Informationen über den Status der USV und überwacht die Ladinformationen und benachrichtigt den Anwender im Falle möglicher Probleme - bevor Geräte in Miteidenschaft gezogen werden. Hinweis! Alle Informationen werden nur bei eingeschalteter USV angezeigt.

1. Grundeinstellung:

a. Drücken Sie die Display-Ausbwalttaste um den Status der USV einzusehen:

	Menüpunkt	Anzeige
1	Eingangsspannung	V
2	Ausgangsspannung	V
3	Ausgangsfrequency	Hz
4	Last	Kw
5	Erwartete Laufzeit	Min
6	Ladestand	%
7	Batteriekapazität	%
8	Celsius	°C
9	Fahrenheit	°F

b. Drücken und halten Sie die Display-Ausbwalttaste 4 Sekunden lang, Befindet sich die USV im Batteriemodus mit aktivem Alarm, wird dieser stumm geschalte. Befindet sich die USV im Strommodus, startet der Tastendruck eine Selfdistagnose.
c. Wird die Display-Ausbwaltaste 30 Sekunden lang nicht gedrückt, schaltet sich die LCD-Hintergrundbeleuchting automatisch aus.

2. Einstellungen-Modus

Schritt 1: Halten Sie die Display-Ausbwaltaste 10 Sekunden lang gedrückt um in den Einstellungen-Modus der USV zu gelangen.

Schritt 2: Durch Druck der Display-Ausbwalttaste kann zwischen den verschiedene Einstelloptionen gewechselt werden. Die Funktionen im Überblick:

a. Sensitivität: Einstellen der Toleranzgrenze für die USV. Die Empfindlichkeitlässt sich für die lokalen Umgebungsbedingungen der Netzspannung anpassen.

• Hoch: Die USV wird früher in den Batteriebetrieb schalten, um eine kontinuierliche Stromversorgung für die verbundenen Geräte sicherzustellen.
• Niedrig: Die USV wird mehr Spannungsschwankungen tolerieren und seltener auf Batteriebetriebschalten.

b. Spannungsmodus: Ausgangsspannung im Batteriebetrieb. Es gibt 3 verschiedene Einstellmöglichkeiten (220, 230, 240).
c. Batterielebensdauer: Zeigt die bisherige Nutzungsspanne der Batterien an. Muss beim Ersetzen der Batterie oder bei erster Installation zurückgesetzt werden. Hinweis: Mit dem LCD-Befehl CLr kann die Messung der Batterielebensdauer zurückgesetzt werden.

Folgende Einstellungsmöglichkeiten stehen zur Verfügung:

Menüpunkt	USV
Sensitivität	Keine
Spannungsmodus (220/230/240)	V
Batterienutzungszeit	Y
Firmwareversion	Keine

Schritt 3: Drucken und halten Sie die Display-Ausbwalttaste 4 Sekunden lang. Sobald die Icons blinken, können Sie den Wert jeder einzelnen Einstellung bereits mit dieser Taste verändern.

Schritt 4: Um den gewünschten Wert zu speichern und zum Hauptmenü zurückzukehren, drücken und halten Sie die Display-Ausbwalttaste 4 Sekunden lang.

Hinweis! Bei Eingabepausen, die länger als 30 Sekunden dauern, wird die LCD Beleuchtung automatisch abgescheltet und das Menu kehrt in den Basismodus zurück.

Hinweis! Haben Sie Einstellungen vorgenommen, die nicht gespeichert werden sollen, gibt es zwei möglichkeiten:

(1) Warten bis die Hintergrundbeleuchung des LCDs ausgeht
(2) 10 Sekunden lang die Display-Ausbwalt taste drucken und halten

CYBERPOWER GREENPOWER USV TECHNOLOGIE

GreenPowerUPSTM

Die CyberPower GreenPower UPS Technologie wurde entwickelt, um Leistungsverluste zu minimieren. Ist die Netzversorgung gut, arbeitet die USV im GreenPower Bypass-Modus.

Bei dem GreenPower UPS^TM Design wird der Strom über eine „Relais" geleitet und versorgt mit passender Ausgangsspannung. Das umgehen des Transformers reduziert den Energieverbrauch, wodurch Sie Energie und Geld sparen. Wenn die Netzversorgung unstabil wird, arbeitet die USV über die Batterie oder im AVR-Modus.

(Stabilisierungsbetrieb). Unter solchen Bedingungen arbeitet die Green Power UPSTM wie eine traditionelle USV.

Bei einer durchschnittlichen Netzversorgung arbeitet die CyberPower USV durch die GreenPower Technologie zu 88% in dem energiesparenden Bypass Modus.

Model PR1000ELCDRT2U	PR1500ELCDRT2U	PR2200ELCDRT2U
Kapazität (VA) 1000 1500 2	200
Kapazität (Watts) 900 1350	1980
Eingang
Eingangssteckertype IEC 320	C14 IEC 320 C20
Nominate	220 / 230 / 240Vac
Eingangsspannung
Eingangsspanningsbereich	150Vac - 300Vac
Eingangsfrequenzbereich 50/60Hz +/- 3Hz (automatische erkennung)
Ausgang
Spannung im Batteriebetrieb	220 / 230 / 240Vac +/- 5%
Frequenz im Batteriebetrieb	50/60Hz +/- 0.1Hz
Umschaltzeit (typ.) 4ms
Überlastschutz	Im Netzbetrieb: Strombegrenzung und Sicherungsautomat; Batteriebetrieb: Strombegrenzung
Überspannungsschutz und Filterung
Blitz- und Überspannungsschutz	JA
Datenleitungsschutz RJ11/RJ45 (1 Eingang / 1 Ausgang)
Maße / Gewicht
Ausgabe (8) IEC 320 C13
Maße 2U Rack: 433 x 88 x 388 mm
Gewicht (kg) 25,5	27	30
Batterie
Wartungsfreie Blei-Gel Akkus	12V / 7.0AH x4		12V / 9.0AH x4
Batteriewechsel durch Anwender	JA
Anzeigen
LED Anzeigen	Betriebszustand, Batteriebetrieb, Aut. Spanningsregelung, Belastung, Batteriezustand
Akustische Alarme	Batteriebetrieb, Batterie schwach, Überlast, Überladung, Übertemperatur
Umgebung
Betriebstemperatur	32°F to 104°F (0°C bis 40°C)
Max. Luftfeuchtigkeit	0 to 95% nicht-kondenserend
Software
PowerPanel® Business Edition Software	Windows 10 / 8 / 7 / Vista / XP / 2000, Server 2008 / 2003
USV Management
Selbstest	Manueller Selftest
Automatische Aufladung / Wiederstart	JA
COM-Schnittstelle	RS232 und 1x Kontaktanschluss
USB HID	JA
SNMP/HTTP Netzwerkkarke	Optional
Problem Mögliche Ursache Lösung
Steckdose liefert keinen Strom an die angeschlossenen Geräte	Der Stromkreis- Unterbrecher hat wegen Überlast angesprochen.	Schalten Sie die USV ab und entfernene mindestens ein Endgerät. Warten Sie zehn Sekunden und drücken dann den Stromkreis-Unterbrecher-Taster wieder hinein. Schalten Sie nun die USV wieder ein.
	Batterien sind nicht voll geladen.	Laden Sie die Batterien wieder auf, indem Sie die USV mindestens 4 h am Stromnetz angeschlossen belassen.
	USV wurde durch Blitzschlag oder Überlast beschädigt.	Kontaktieren Sie CyberPower Systems unter www.cyberpower.com.
	Unkritische Ausgänge wurden wegen Überlast automatisch abgeschaltet.	Drücken Sie die Umschalttaste, um unkritische Ausgänge wieder einschalten.
Die USV bringt nicht die erwartete Laufzeit.	Batterien sind nicht voll geladen.	Laden Sie die Batterien wieder auf, indem Sie die USV am Stromnetz angeschlossen belassen.
	Batterien sind aufgebraucht.	Kontaktieren Sie CyberPower Systems für Austauschbatterien unter www.cyberpower.com.
Die USV lαßt sich nicht einschalten.	Der Ein-/Ausschalter ist so konzipiert, dass er Schaden durch zu schnelles Ein- und Ausschalten verhindert.	Schalten Sie die USV aus und warten Sie 10 Sekunden bevor Sie sie wieder einschalten.
	Die USV ist nicht an eine Steckdose angeschlossen.	Schreiben Sie die USV an eine Steckdose mit 220/230/240 Volt an.
	Die Batterien sind aufgebraucht.	Kontaktieren Sie CyberPower Systems für Austauschbatterien unter www.cyberpower.com.
	Ein mechanisches Problem liegt vor.	Kontaktieren Sie CyberPower Systems unter www.cyberpower.com.
PowerPanel® Business Edition ist inaktiv.	Das serielle oder das USB-Kabel ist nicht richtig angeschlossen.	Überprüfen Sie den Anschluss erneut und verwenden Sie nur die mitgelieferten Kabel.
	Das Kabel steckt am falschen Anschluss.	Stecken Sie das Kabel an einem anderen Anschluss Ihres Computers an.
	Die USV liefert keinen Batteriestrom.	Schalten Sie die USV ab und nach 10 Sekunden wieder ein. Damit sollen die USV zusammengetzt sein und die Verbindung zum PC wieder stehen.
	Beim seriellen Kabel handelt es sich nicht um das mitgelieferte Kabel.	Es muss das mitgelieferte Kabel genutzt werden, um die Verbindung der USV mit der Software sicherzustellen.

FürweitereInformationenkontaktierenSieunsunter:

Druckfehler vorbehalten. Copyright ©2015 CyberPower Systems Inc., gehalt sich alle Rechte vor. Reproduktion des Ganzen oder von Auszügen ist ohne vorherige schriftliche Zustimmung verboten. PowerPanel® ist ein eingetragenes Warenzeichen der CyberPower Systems Inc.
