| Tipo di prodotto | Alimentazione di energia non interrompibile (UPS) |
| Marca | CyberPower |
| Modello | PR1000ELCDRT2U |
| Potenza | 1000 VA / 900 W |
| Dimensioni (L x P x A) | 43,3 x 38,8 x 8,8 cm (rack 2U) |
| Peso | 25,5 kg |
| Tensione di ingresso | 150 - 300 Vca |
| Tensione di uscita (modalità batteria) | 220 / 230 / 240 Vca ±5% |
| Frequenza di ingresso | 50/60 Hz ±3 Hz (rilevamento automatico) |
| Tipo di batteria | Piombo-acido ermetico, senza manutenzione, 12 V / 7,0 Ah x 4 |
| Autonomia stimata | Variabile in base al carico (visualizzata sul display LCD) |
| Tempo di trasferimento | 4 ms (tipico) |
| Regolazione di tensione | AVR (regolazione automatica di tensione) integrato |
| Protezione contro le sovratensioni | Parafulmine, protezione RJ11/RJ45 (1 ingresso/1 uscita) |
| Interfacce di comunicazione | USB tipo B, RS-232 seriale (primaria e secondaria), porta di estensione SNMP |
| Software di gestione | PowerPanel Business Edition (CD incluso) |
| Funzioni speciali | GreenPower (risparmio energetico), uscite programmabili critiche/non critiche, arresto di emergenza (EPO), test automatico della batteria |
| Display | Display LCD multifunzione con retroilluminazione |
| Prese di uscita | 8 x IEC 320 C13 (6 con backup batteria + 2 critiche) |
| Temperatura di funzionamento | 0 °C a 40 °C |
| Sostituzione della batteria | Riferimento RBP0030 (kit di sostituzione) - intervento da personale qualificato |
| Manutenzione e pulizia | Ricaricare la batteria ogni 3 mesi se conservata a lungo; utilizzare un panno asciutto per la pulizia esterna |
| Sicurezza | Conformità CE, non esporre all'acqua né agli acquari, non utilizzare per apparecchiature mediche, interruttori di ingresso e di uscita |
Domande frequenti - PR1000ELCDRT2U CyberPower
Domande degli utenti su PR1000ELCDRT2U CyberPower
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Alimentazione senza interruzioni in formato PDF gratuitamente! Trova il tuo manuale PR1000ELCDRT2U - CyberPower e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PR1000ELCDRT2U del marchio CyberPower.
MANUALE UTENTE PR1000ELCDRT2U CyberPower
Critico / No critico
11. Puerto serie I (principal)
Il presente manuale contiene delle istruzioni importanti che devono essere osservate durante l'installazione e la manutenzione dell'alimentatore continu di elettricità e delle batterie. Si prega di leggere e di osservare con attenzione tutte le istruzioni nel corso dell'installazione e quando si mette in funzione l'unità. Leggere attendamente questo manuale prima di cercare di togliere l'apparecchio alla confezione, di installarlo o di farlo funzionare.
ATTENZIONE! L'alimentatore continu di elettricità deve essere collegato a una presa di corrente a c.a. dotata di messa a terra, con fusibile di protezione o interrottore di circuito. NON inseire l'alimentatore continu di elettricità in una presa non dotata di messa a terra. Nel caso sia necessario alimentare a corrente esta apparecchiatura, spegnere e staccare la spina dell'alimentatore continu di elettricità.
ATTENZIONE! La batteria cui alimentare componenti pericolosi presenti all'interno dell'unità,anche quando la corrente AC in ingresso non è collegata.
ATTENZIONE! L'alimentatore continu di elettricità dovrebbe essere posizionato accanto all'apparecchiatura connessa e facilemente accessibile.
ATTENZIONE! Per evitare il rischio di incendio o di elettrocuzione, installare il dispositivo in ambiente chiuso con livelli di temperatura e di umidità controllati, al riparo da contaminanti conduitti. (Consultare le specifiche per conoscere la gamma di livelli di temperatura e umidità accettabili).
ATTENZIONE! Per limitare il rischio di folgorazione, non asportare il coperchio, tranne nel caso di sostituzione della batteria. All'interno, ad eccezione della batteria, non sono presenti componenti sostituibili dall'utente.
ATTENZIONE! Per evitare rischi di folgorazione, spegnere l'unità e disinserirla alla presa a c.a. prima di sostituire la batteria o installare il componente di un computer.
ATTENZIONE! Per ridurre il rischio di incendio collegare l'alimentatore continuo di elettricità a un circuito dotato di protezione massima dalla sovracorrente di 16 ampère, secondo i requisiti CE.
ATTENZIONE! La presa AC alla quale è collegato l'alimentatore continuo di elettricità dovrebbe essere accanto all'unità e facilemente accessibile.
ATTENZIONE! Per collegare l'alimentatore continu di elettricità alla presa AC si prega di usare esclusivamente cavi elettrici testati VDE, provvisti di marcatura CE (per es. i cavi elettrici dell'apparecchiatura).
ATTENZIONE! Per collegare apparetti di qualsiasti tipo all'alimentatore continuo di elettricità si prega di fare ricorso unicamente a cavi di alimentazione testati VDE e marcati CE.
ATTENZIONE! Installando l'apparecchio accertarsi che il valore derivante alla somma della corrente dispersa dell'alimentatore continuo di elettricità e di quella dell'apparecchio collegato non superi i 3,5mA.
ATTENZIONE! Questo appearecchio è collegato in modo permanente e l'installazione può essere effettuata soltanto da personale di manutenzione qualificato.
ATTENZIONE! Non staccare l'unità dall'alimentatore AC perché è in funzione in quanto ciò renderebbe nulla l'isolamento protettivo verso terra.
ATTENZIONE! NON UTILIZZARE CON APPARECCHIATURE O EQUIPAGGIAMENTI MEDIC! NON utilizzare in nessuna circostanza che andrebbe a interferire con il funzionamento o la sicurezza di un appearecchio o un'applicazione in Campo medico o di strumenti destinati alla cura di un paziente.
ATTENZIONE! NON UTILIZZARE L'APPARECCHIO PER O NELLE VICINANZE DI ACQUARI! Per ridurre il rischio di incendio non utilizzato l'apparecchio per o nelle vicinanze di acquari. La condensa prodotta dall'acquario può entrare in contatto con i contatti elettrici in metallo e provocare un corto circuito.
ATTENZIONE! NON UTILIZZARE CON STAMPANTI LASER! La quantità corrente richiesta dalle stampanti laser è troppo elevata per un alimentatore continuo di elettricità.
NON INSTALLARE L'ALIMENTATORE CONTINUO DI ELETTRICITA IN LUOGHI IN CUI SIA ESPOSTO ALLA LUCE SOLARE DIRETTA O ACCANTO A UNA SORGENTE DI CALORE INTENSO!
NON OSTRUIRE LE APERTURE DI VENTILAZIONE POSTE LUNGO IL PERIMETRO DELLA STRUTTURA ESTERNA!
NON COLLEGARE ALLE PRESE DI USCITA DELL'ALIMENTATORE CONTINUO DI ELETTRICITA ELETTRODOMESTICI COME PER ESEMPIO GLI ASCIUGACAPELLI.
INSTALLAZIONE DELL'ALIMENTATORE CONTINUO DI ELETTRICITA
ESTRAZIONE DALLA CONFEZIONE
La confezione dovrebbe contentere i seguenti elementi:
(1) 1 alimentatore continu di elettricità; (2) 1 manuale utente; (3) 1 cavo Telefonico; (4) 1 CD contente il software PowerPanel® in versione aziendale; (5) 1 cavo USB di tipo A+B; (6) 2 staffe per montaggio su rack; (7) 1 cavo per lo spegnimento di emergenza (di colore grigio); (8) 1 cavo per interfaccia serialle (DB-9); (9) 4 cordoni elettrici di alimentazione (nel modello PR2200ELCDRT2U 6 cordoni elettrici)
REGOLATORE AUTOMATICO DI TENSIONE (AVR)
I modelli PR1000ELCDRT2U/PR1500ELCDRT2U/PR2200ELCDRT2U sono in grado di stabilizzare l'alimentazione di rete AC costante. L'alimentazione di rete AC potrebbe danneggiare dati importanti e hardware, un regolatore automatico di tensione perché contribuisce a far si che i computer non raggiungano livelli di tensione pericolosi. Un regolatore automatico di tensione regola in automaticoasse o alte tensioni in modo da mantenere l'apparecchiatura funzionante a livelli di corrente AC sicuri (220/230/240V) alla che avenga il passaggio all'alimentazione a batteria. L'apparecchio può funzionare in modo normale eanche affrontare problemi di alimentazione come abbassamenti e interruzioni di tensione straordinari. Le potenti batterie acide al piombo sigillate alimenteranno I'appa tensione in ingresso scende al di fatto di 150V o supera i 300V.
INSTALLAZIONE HARDWARE
- Durante la spedizione e la conservazione possono aver luogo delle perdite di carica della batteria. La prima volta che si usa l'alimentatore continuo di elettricità si raccomanda vivamente di caricare le batterie per almeno 12 ore per essere certi che dispongano della massima capacitéa carica. Per ricaricare le batterie è sufficiente inseire la spina dell'alimentatore continuo di elettricità in una presa AC.
- Quando si utilizes il software fornito, collegare il cavo serialo o il cavo USB al computer e alla porta correspondente dell'alimentatore continuo di elettricità. Nota: se si utilizes la porta USB la porta seriale sare disconnessa. Le porto non possono essere utilizzate contemporaneamente. Un computer dotato di software PowerPanel® in versione aziendale si collega alla porta USB o alla porta seriale dell'alimentatore continuo di elettricità. Il computer cui controllare il programma di funzionamento, verificare lo stato della batteria, controllare la presa ecc. e ottenere informazioni relative allo stato dell'alimentatore continuo di elettricità. Esistono perché dei computer dotati di software PowerPanel® in versione aziendale in grado di ricavare unicamente delle informazioni sullo stato dell'alimentatore continuo di elettricitàattraverso una connessione LAN.
-
Ad alimentatore continuo di elettricità spento e non inserto nella presa, collegare il computer, il monitor e qualiasi dispositivo di salvataggio dati con alimentazione esterna (disco rigido, Tape ecc. nelle prese alimentate a batteria. NON collegare all'alimentatore continuo di elettricità una stampante laser, una fotocopiatrice, uno scaldabagno, un aspirapolvere, un distruggi documenti o altri appearecchi elettrici di grande dimensioni. L'energia richiesta da QUESTe apparecchiature creera un sovraccarico e potrebbe danneggiare l'unità.
-
Per proteggere un fax, un Telefono, una linea modem o un cavo di rete, collegare un cavo Telefonico o di rete alla presa jack a muro al jack IN dell'alimentatore continuo di elettricità. Collegare poi un cavo Telefonico o di rete dal jack OUT presente sull'alimentatore continuo di elettricità al modem, al computer, al Telefono, al fax, o alla periferica di rete.
- Premere l'interruttore di accensione per accendere l'alimentatore continuo di elettricità. Si illuminerà la spia indicative che l'apparecchio è accesso. Nel caso venga rilevato un sovraccarico, risuonerà un allarme udibile e l'alimentatore continuo di elettricità emetterà un segnale acustico prolongato. Per rimetterlo a zero, spegnere l'unità e staccare alcune apparecchiature dalle prese. Accertarsi che l'apparecchio sopporti una corrente di carico rientrante nella gamma di valori sicuri per l'unità (fare riferimento alle specifiche tecniche) e poi accendere l'unità.
- L'alimentatore continu di elettricità è dotato di una funzione di caricamento automatico. Quando l'alimentatore continu di elettricità è inserito in una presa a c.a., la batteria si ricarichera in automatico.
- Per Maintainere una situazione di caricamento ottimale della batteria, lasciare l'alimentatore continuo di elettricità costamente inserto in una presa a c.a.
- Prima di riporre l'alimentatore continu di elettricità per un periodo di tempo prolongato, SPEGNERE l'unità. Poi coprirla e riporla con le batterie completeness cariche. Per garantire una Buona capacité e una lunga vita della batteria ricaricare le batteriegni tre mesi circa; esta pratica potrebbeanche evitare danneggiamenti all'unità dovuti a una perdita imprevista della batteria.
- L'unità è dotata di una porta serialle principale (I), di una porta serialle secondaria (II) e di una porta USB (accoppiata con la porta serialle principale), per consentire il collegamento e la communicatesione tra l'unità e qualsiasi computer adessa collegato. La porta serialle principale (I) comeanche l'accoppiata porta USB consentono una通讯ica bi-direzionale tra l'alimentatore continuo di elettricità e il computer principale adesso collegato che esegue il software PowerPanel® in versione aziendale fornito. L'alimentatore continuo di elettricità è in grado di controllare lo spegnimento del computer in casi di emergenza e nell'èstesso tempo il computer è in grado di controllare l'alimentatore continuo di elettricità e di variate i loro molteplici parametri programmabili. D'altro canto la porta serialle Il consente soltanto all'alimentatore continuo di elettricità di avviare lo spegnimento automatico gradualie del computer collegato nel caso si verificchi una situazione di emergenza.

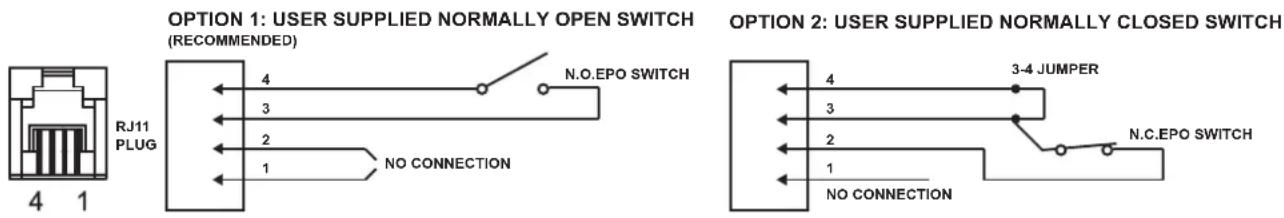

- Porta EPO (acronimo di Emergency Power Off, spegnimento di emergenza):
fare ricorso al cavo di colore grigio fornito per collegare l'apparecchio a uno speciale erruttore tattile che ne consente lo spegnimento di emergenza. Consultare il diagramma di circuito idoneo sotto riportato per collegare il cavo alla struttura di spegnimento di emergenza. L'interruttore per lo spegnimento remoto di emergenza è un interrottore installato in un'area esterna, collegato all'unità mediante un normale cavo Telefonico di tipo RJ-11. Nel caso si verificchi un'emergenza vi siould fare ricorso per interrompere immediamente l'alimentazione all'unità dell'alimentatore continuo di elettricità.

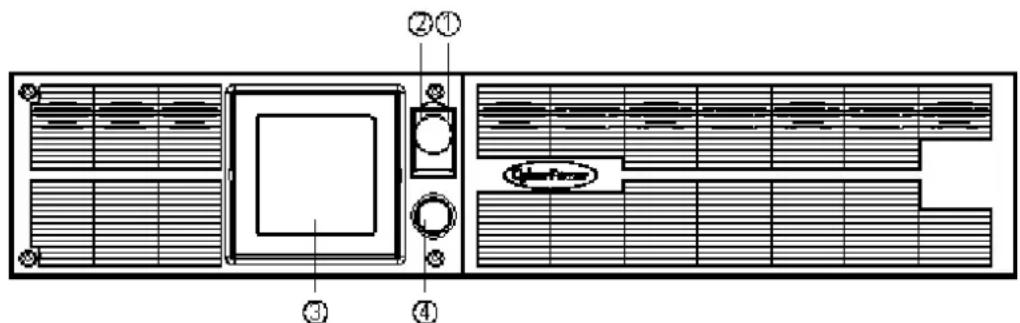

DESCRIZIONE
1. Interruttore di corrente
Utilizzato come interrottore di accensione/spegnimento principale per apparecchi collegati alle prese di corrente alimentate a batteria.
2. Spia indicative lo stato di accensione
Indica che le condizioni della corrente AC in ingresso sono normali e che le prese dell'alimentatore continuo di elettricità stanno erogando corrente priva di sovratensioni momentanee o scariche elettriche.
3. Lettura multifunzione LCD
4. Pulsante Alternalettura LCD
Viene utilizzato per scegliere tra le svariate informazioni che possono essere visualizzate sullo schermo LCD.
5. Batteria di riserva, prese e regolatore automatico di tensione protetti dalle sovratensioni
L'unità è dotata di un totale di sei prese con batteria di riserva e protezione delle sovratensioni. Esse assicurano che le apparecchiature connesse continuereanno a funzionare nella interruzioni per un determinato periodo di tempo nel corso di un'interruzione di corrente.
Stato critico / non-critico
È possibile programmare l'unità in modo che il blocco di uscite contrassegnato come "non-critico" (6 porte) dopo un certo periodo di tempo arresti l'erogazione di corrente all'apparecchiatura connessa, rendendo così disponibile un maggior tempo di esecuzione per le apparecchiature collegate alle uscite contrassegnate come "critiche" (2 porte). In altre parole l'utente più fissare una priorità di tempo di esecuzione di alcune apparecchiature collegate massimizzandone la "disponibilità" nel corso di un'interruzione prolongata dell'alimentazione. Questo tipo di controllo ha luogo grazie all'uso del software PowerPanel® in versione aziendale fornito.
6. Ingrasso c.a.
Collegare il cavo di alimentazione per c.a. a una presa correttamente cablata e messa a terra.
7. Interruttore del circuito di uscita
L'interrottre del circuito serve a fornire una protezione dal sovraccarico in uscita e dai guasti.
8. Interruttore del circuito di ingresso
L'interrottre del circuito serve a fornire una protezione dal sovraccarico in ingresso e dai guasti.
9.Porta USB per il PC
É una porta di connessione che consente comunicazione e controlo tra l'alimentatore continuo di elettricità e il computer connesso. Bisognerebbe installare sul computer il software PowerPanel® in versione aziendale idoneo alsystema operativo in uso.
10. Porte di comunazione protette alla sovratensione - RJ11/RJ45
Queste porte vengono utilizzate per proteggere da svariate condizioni di sovratensione i sistemi di cablaggio standard basati su cavi RJ-45/RJ-11 (ADSL, LAN, linee Telefoniche/modem).
11. Porta serialie I (principal)
La porta seriale I consente una comunicazione bi-directionale tra l'alimentatore continuo di elettricità e il computer. L'alimentatore continuo di elettricità è in grado di controllare lo spegnimento del computer in casi di emergenza e dello stesso tempo il computer è in grado di controllare l'alimentatore continuo di elettricità e di variate i loro moltiplici parametri programmabili.
12. Porta seriale II (secondaria)
La porta seriale Il consente all'alimentatore continuo di elettricità di avviare lo spegnimento automatico.
graduale del computer collegato nel caso si verificchi una situazione di emergenza.
13. Porta di espansione
Consenteagliutenti diaggiungereuna schedaSNMP supplementare.
14. Porta EPO (acronimo di Emergency Power Off, spegnimento di emergenza)
Nel caso si verificchi un'emergenza vi siould fare ricorso per interrompere immediamente l'alimentazione all'unità dell'alimentatore continu di elettricità.
15. Perno Terra
Usare il Perno Terra per collegare a terra gli UPS.
RIMONTAGGIO DELLA BATTERIA
Prima di sostituire la batteria leggere e osservare le seguenti ISTRUZIONI DI SICUREZZA MPORTANTI. Soltanto personale qualificato dovrebbe eseguire degli interventi sulle batterie. In caso di necessità si prega di contattare il proprio rivenditore di fiducia. Inserire il numero del gruppo batterie da sostituire, per i modelli PR1000ELCDRT2U e PR1500ELCDRT2U e RBP0030; per il modello PR2200ELCDRT2U e RBP0037.
ATTENZIONE! Utilizzare soltanto il tipo di batteria indicato: il tipo BP7.2-12FR(BB) per i modelli PR1000ELCDRT2U/PR1500ELCDRT2U, il tipo HR9-12FR(BB) per il modello PR2200ELCDRT2U. Per richiedere delle batterie di ricambio contattare il proprio negotiante di fiducia.
ATTENZIONE! La batteria puo provocare rischio di folgorazione. Non gettare le batterie nel fuoco, in quanto possono esplodere. Osservare tutte le norme adottate a livello locale per un corretto smaltimento delle batterie. ATTENZIONE! Non aprire e non sezionare le batterie. Gli elettroliti che vengono sprigionati sono nocivi per l'epidermide e per gli occhi e possono essere tossici.
ATTENZIONE! Una batteria può comportare un alto rischio di corrente da corto circuito e di folgorazione.
Prima di sostituire la batteria assumere le seguenti precauzioni:
- Togliers orologi, anelli o altri oggetti metallici.
- Utilizzare sostanto arnesi con maniglie isolate.
- NON lasciare gli arnesi o altri elementi metallici appoggiati sulla batteria o sui suoi morsetti.
- Indossare guanti e stivali di gomma.
- Stabilire se la batteria è stata involontariamente messa a terra. Se è stata involontariamente messa a terra togliere la sorgente di messa a terra. IL CONTATTO CON UNA BATTERIA MESSA A TERRA PUO PROVOCARE FOLGORAZIONI! La probabilità di folgorazioni sar à ridotta se durante l'installazione e la manutenzione vengono rimosse dette sorgenti (condizione applicabile a un alimentatore continuo di elettricità e a un'alimentazione a batteria remota privi di circuito di messa a terra)
PROCEDURA DI SOSTITUZIONE DELLA BATTERIA

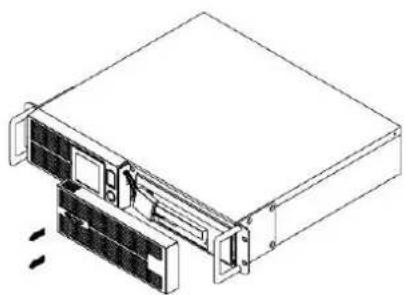

1. Togliere il pannello anteriore dal lato destro.

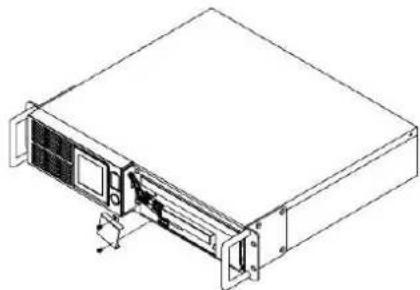

2. Togliere le due viti di bloccaggio dal coperchio protettivo dei cavi e poi tagliere quest'ultimo.
3. Togliere le due viti di bloccaggio dei connettori dei cavi.

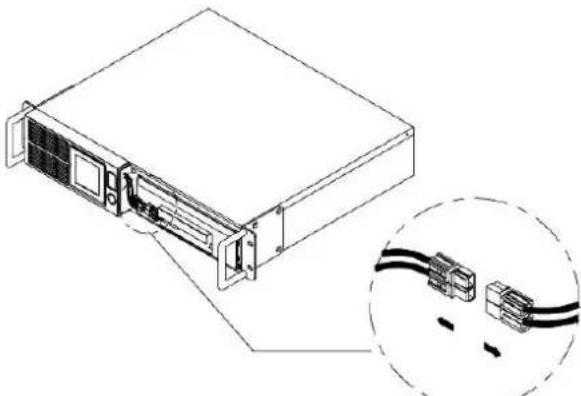

4. Disconnettere alla batteria il cavone e quello rosso.

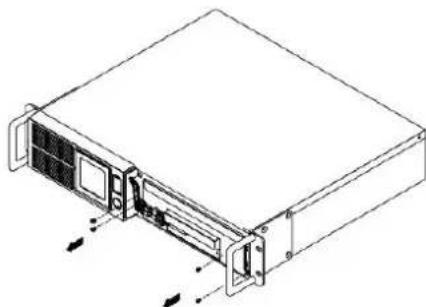

5. Togliere le tre viti di bloccaggio.

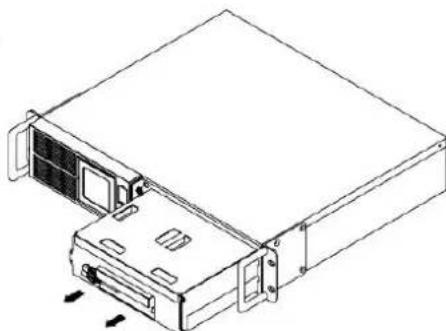

6. Inserire nel vano i nuovi gruppi batteria. Serrare le viti e inserire di nuovo il coperchio protettivo dei cavi e il pannello anteriore. Ricaricare l'unità per 12 ore in modo da garantire che l'alimentatore continu di elettricità effettui l'atteso tempo di esecuzione.
RICORDARE! Le batterie usate sono rifiuti pericolosi e devono essere smaltiti mediante riciclaggio. La maggior parte dei negotianti che vendono batterie acide al piombo raccolgono le batterie usate per riciclare, come richiesto delle leggi locali.

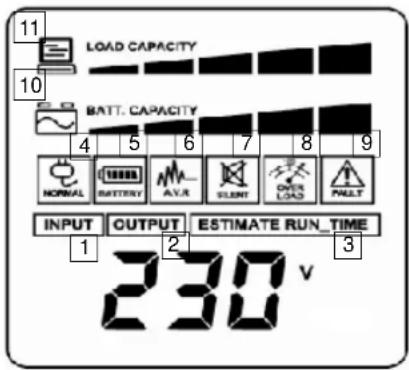

DEFINIZIONI APPLICABILI AGLI INDICATORI LUMINOSI DELL’LCD
- Misuratore di tensione in ingresso: quello rilevatore misura la tensione AC alla presa a parete. Lagettura della tensione in INGRESSO viene utilizzata per identificare le informazioni relative alla tensione in ingresso. Quando l'alimentatore continuo di elettricità si collega a un'apparecchiatura, il regolatore automatico di tensione può fornire un'uscita di corrente stabile da 220/230/240V. Nel caso di una totale perdita di corrente, di un grave abbassamento di tensione o di una sovratensione, l'alimentatore continuo di elettricità fa affidavitamento sulla propria batteria interna di riserva per fornire un'uscita costante di 220/230/240V.
- Misuratore di tensione in uscita: quello rilevatore misura la tensione di uscita dall'alimentatore continuo di elettricità.
- Stima del tempo di esecuzione: visualità il tempo di esecuzione previsto dell'alimentatore continuo di elettricità in base al carico di corrente. Se il tempo di esecuzione viene accorciato, la capacité della batteria diminuira (l'indicatore sulla barra che illustra la capacité della batteria scenderà verso il basso.)
- Icona funzionamento normale: esta icona si illumina cuando l'alimentatore continuo di elettricità funziona in condizioni normali.
- Icona della batteria: nel caso in cui si verificchi un grave abbassamento o una grave interruzione della tensione, apparirà esta icona seguita da un segnale di allarme acustico (due suoni brevi), ciò indica che l'alimentatore continuo di elettricità ora sta funzionando mediante le sue batterie interne. Quando le batterie si sono esaurite (trascorso un certo periodo di tempo), risuonerà un allarme ininterrotto. Se ciò accade e non si ha un ripristino dell'alimentazione mediante la rete elettrica, si consiglia di salvare i file e spegnere manually l'apparecchio il prima possibile.
- Icona della regolazione automatica della tensione: questa icona apparirà quando l'unità sta regolando automaticamente le condizioni di alta o bassa tensione della linea di ingresso AC, alla che ci è comporti il ricorso all'alimentazione a batteria.
- Icona modalità silenzioso: l'apparizione di但这a icona indica che in modalità di funzionamento a batteria il segnale acustico non verrà prodotto fino a che non venga raggiunta una capacità della batteria criticamente Bassa.
- Icona di sovracco: l'apparizione di questa icona, seguita dal risuonare di un segnale di allarme, indichera che è stata raggiunta una condizione di sovracco. Per ripristinare il funzionamento normale trovandosi in una situazione di sovracco, iniziare a disconnettere gli appearecchi collegati alle prese dell'alimentatore continuo di elettricità fino alla scomparsa dell'icona e alla cessione del segnale di allarme.
- Icona di guasto: La sua attivazione indica la presenza di un erre dovuto a guasto di sistema. Fare riferimento alla tabella inerente alla localizzazione dei guasti per identificare cause e soluzioni possibili.
- CAPACITA DELLA BATTERIA: La CAPACITA DELLA BATTERIA è indicata da un grafico a colonne; ciascun segmento indica circa un 20% della capacité della batteria.
- CAPACITA DI CARICO: La CAPACITA DI CARICO è indicata da un grafico a colonne; ciascun segmento indica circa un 20% della capacité della CARICO.
1. Modalità generale
a. Premere il pulsante "Alternar display" per controllare lo stato dell'alimentatore continu di elettricità:
| Voce | Unità | |
| 1 Tensione in ingresso | V | |
| 2 Tensione in uscita | V | |
| 3 Freqenza in uscita | Hz | |
| 4 Carico | Kw | |
| 5 Tempo di esecuzione previsto | Min | |
| 6 Capacità di carico | % | |
| 7 Capacità della batteria | % | |
| 8 Gradi centigradi | °C | |
| 9 Gradi Fahrenheit | °F | |
b. Premere e mantenere premuto per 4 secondi il pulsante "Alterna display", se la macchina funziona in modalità batteria con allarme attivo, quest'ultimo verrà tacitato; se la macchina è alimentata elettricamente, avrà luogo un test di auto-diagnostica.
c. Se non si preme il pulsante "Alternata display" per più di 30 secondi, la retro-illuminatione dello schermo LCD si spegnerà automaticamente.
2. Modalità di configurazione
Fase 1: Mantenere premuto il pulsante "Alterna display" per 10 secondi in modo da accedere alla modalità di configurazione dell'alimentatore continuo di elettricità.
Fase 2: Premendo il pulsante Alterna display, gli utenti possono spostarsi tra diverse funzioni di configurazione. Alcune funzioni configurabili dall'utente sono le seguenti:
a. Sensibilità: Imposta il livello di toleranza alla rete dell'UPS. Si utilizes per augmentare la compatibilità con particolari condizioni locali di rete.
Alta (High): l'UPS commuterà in batteria più spesso per fornire una alimentazione più stabile a tutti i dispositivi connessi.
Bassa (Low): l'UPS pode tollerare fluttuazioni di rete maggiori e quindi commutare in rete con minore frequenza.
b. Modalità di tensione: La tensione di uscita AC mode.There batteria sono 3 diverse impostazioni (220,230,240).
c. Durata Batterie: Visualizza il tempo di utilizzo delle batterie. Si consiglia di azzerare il valore al primo avvio o dopo la sostituzione delle batterie. Nota: CLr è il dato sullLCD per azzerare il valore impostato.
Queste voci programmabili sono raggruppate per unità, come nella tabella seguente:
| Voci | Unità |
| Sensibilità | Nessuna |
| Modalità di tensione (220/230/240) | V |
| Durata Batterie | Y |
| Versione del firmware | Nessuna |
Fase 3: Premere e mantenere premuto per 4 secondi "Alterna display". Quando le icone lampeggiano il valore di ciascuna você pouo essere variato premendo leggermente il pulsante.
Fase 4: Per salvare il valore impostato e tornare alla modalità generale, premere e mantenere premuto il pulsante per 4 secondi.
FUNZIONI DI CONFIGURAIZIONE DELLO SCHERMO LCD
Note! Se l'alimentatore continu di elettricità viene lasciato inattivo per più di 30 secondi durante la configurazione, spegnerà automaticamente la retro-illuminatione e tornerà in modalità generale.
Note! Se l'utente non vuole salvare le nuove impostazioni e tornare alla modalità generale esistono due metodi:
(1) Attendere che la retro-illuminatione scompaia o
(2) Premere e mantenere premuto il tasto "Alterna display" per 10 secondi.
LA TECNOLOGIA DELL'ENERGIA VERDE PER GLI ALIMENTATORI CONTINUI DI ELETTRICITA CYBERPOWER
La progettazione del circuito funzionante con energia verde di CyberPower costituisce una soluzione a questa "perdita di energia". Durante il normale funzionamento dell'alimentazione di rete, il nostro alimentatore continuo di elettricità con energia verde funziona in modalità bypass. Il modello a energia verde conduce correnteURTantoattraverso il relè e continua a fornire una normale tensione di uscita. Bypassare il trasformatore riduce il consumo di energia, consentendo quindi di conservare energia e risparmiare denaro. Quando l'alimentazione di rete è anomala l'alimentatore continuo di
elettricità funzionera a batteria o grazie al regolatore di tensione automatico. In questa situazione un alimentatore continu di elettricità funzionante ad energia verde e uno tradizzionale allo stesso modo.
ENERGY-SAVING
TECHNOLOGY
Supponendo che l'alimentazione di rete funzioni per l'88% del tempo, in quosti periodi di tempo gli apparecchi che fanno ricorso alla technologia dell'energia verde di CyberPower saranno in funzione in modalità bypass, risparmiando denaro ed energia.
| Modello PR1000ELCDRT2U PR1500ELCDRT2U PR2200ELCDRT2U | ||
| Potenza (VA)/(Watts) 1000VA/900W 1500VA/1350W 2200VA/1980W | ||
| Ingresso | ||
| Collegamenti in ingresso | IEC 320 C14 IEC 320 C20 | |
| Gamma tensioni in entrata | 150Vca - 300Vca | |
| Gamma di frequenza 50/60Hz +/- 3Hz | ||
| Uscita | ||
| Tensione d'uscita con batteria | 220 / 230 / 240Vac +/-5% | |
| Frequenza d'uscita con batteria | 50/60Hz +/-0.1Hz | |
| Trasferimento Tempo 4ms (Tipico) | ||
| Protezione sovraccarico | Con alimentazione CA: interrettore di circuitto; Con batteria: limitazione di corrente interna | |
| Protezione da sovratensione | ||
| Illuminazione / Protezione da sovratensione | Si | |
| Predisposizione al collegamento a Internet (protezione ADSL /telefon / fax / modem) | RJ11/RJ45 (Entrata/Uscita ) | |
| Caratteristiche fisiche | ||
| Prese di corrente in uscita | (8) IEC 320 C13 | |
| Dimensioni massime (cm) | 2U Rack, 43.3 x 8.8 x 38.8 | |
| Peso (kg) 25.5 27 30 | ||
| Batteria | ||
| Batteria ermetica acida al piombo senza manutenzione | 12V / 7.0Ah x 4 12V / 9.0Ah x 4 | |
| Batteria esterna sostitubile a caldo | Si | |
| Diagnostica di averporto | ||
| Indicatori | Alimentazione sopra, Esposizione del LCD (funzionamento a batteria, regolatore automatico di tensione, livello di caricamento, livello batteria) | |
| Allarmi sonori | Con batteria, Batteria di accensione, Sovraccarico | |
| Temperatura per il funzionamento | da 0°C a 40°C | |
| Comunicazione | ||
| Software PowerPanel®in versione per uso aziendale | Windows 10 / 8 / 7 / Vista / XP / 2000, Server 2008 / 2003 | |
| Gestione | ||
| Test Automatico | Si | |
| Auto-carica | Si | |
| Auto-riavvio | Si | |
| USB | Si | |
| Rete SNMP / HTTP | Opzionale | |
| Problema Causa | sopportile Soluzione | |
| La presa non alimenta l'apparecchio | L'interruttore di circuito è scattato a causa di un sovraccarico. | Spagnere l'alimentatore continuo di elettricità e disconnettere almeno un apparecchio. Attendere 10 secondi, azzerare l'interruttore di circuito e riaccendere l'alimentatore continuo di elettricità. |
| Le batterie sono scariche Riarticare l'unità per almeno 4 ore | ||
| L'unità è stata danneggiata da una sovratensione o da una scarica elettrica. | Contattare CyberPower Systems per averire informazioni riguardo alla sostituzione delle batterie all'indirizzo: www.cyberpower.com. | |
| Le uscite non critiche si sono disattivate automaticamente a causa di un sovraccarico. | Premere il pulsante dell'interruttore in modo da attivare le uscite non critiche. | |
| L'alimentatore continuo di elettricità non effettua il tempo di esecuzione atteso. | Le batterie non sono completamente cariche. | Ricaricare le batterie lasciando insertita la spina dell'alimentatore continuo di elettricità nella presa. |
| Le batterie si sono rovinate | Contattare CyberPower Systems per averire informazioni riguardo alla sostituzione delle batterie all'indirizzo: www.cyberpower.com. | |
| L'alimentatore continuo di elettricità non si accende. | L'interruttore di accensione/spegnimento è stato progettato in modo tale da evitare danni mediating accensione o spegnimento rapidi. | Spagnere l'alimentatore continuo di elettricità. Attendere 10 secondi e poi accendere l'alimentatore continuo di elettricità. |
| L'unità non è collegata a una presa AC. | L'unità deve essere collegata a una presa da 220/230/240v. | |
| Le batterie si sono rovinate. | Contattare CyberPower Systems per averire informazioni riguardo alla sostituzione delle batterie all'indirizzo: www.cyberpower.com. | |
| Problemi di carattere meccanico. | Contattare CyberPower Systems all'indirizzo: www.cyberpower.com. | |
| La versione per software PowerPanel® non è attiva. | Il cavo seriale o il cavo USB non sono collegati. | Collegare il cavo all'unità dell'alimentatore continuo di elettricità. Si deve useare il cavo fornito insieme all'unità. |
| Il cavo è collegato alla porta sbagliata. | Provarare ad effettuire il collegamento a un'altra porta del computer. | |
| L'unità non eroga alimentazione mediante le batterie. | Arrestare il computer e spegnere l'alimentatore continuo di elettricità. Attendere 10 secondi e riaccendere l'alimentatore continuo di elettricità. Ciò dovrebbe azzerare l'unità. | |
| Il cavo seriale non è il cavo che era stato fornito con l'unità. | Per il software è necessario utilizzato il cavo fornito con l'unità. | |
Per maggiori informazioni contattare
Tutti i contentuti soggetti a copyright ©2015 CyberPower Systems, Inc. Tutti i diritti riservati. E' vietata la riproduzione non autorizzata parziale o totale. PowerPanel® e PowerPanel® Plus sono marchi di CyberPower Systems (USA) Inc.
