BEDIENUNGSANLEITUNG P137GHDVV2K Tripp Lite

DisplayPort 1,2 auf VGA/DVI/HDMI All-in-One-Konverter

Mini DisplayPort 1,2 zu VGA/DVI/HDMI All-in-One-Konverter

Modelle:

P136-06N-HDV-4KI

P137-06N-HDV-4KI

P137-06N-HDV4KWI

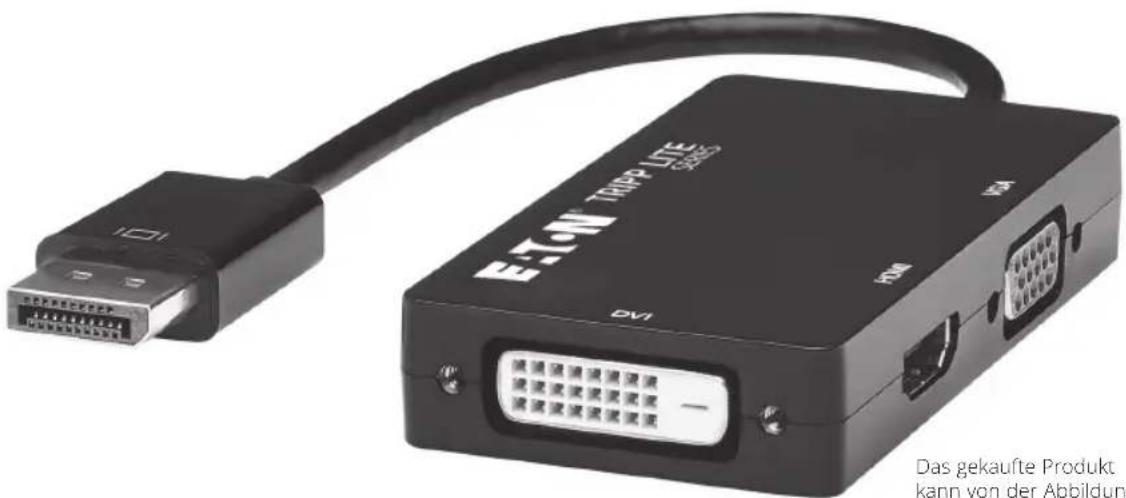

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Español 5

Français 9

Italiano 17

Produktmerkmale

• Verbinden Sie einen VGA-, DVI- oder HDMI-Monitor mit einem DisplayPort oder Mini DisplayPort an Ihrem Laptop, Tablet oder Computer
• All-in-One-Konverter bietet maximale Flexibilität für den Anschluss an jeden verfügbaren Monitor
• Tragbares Design mit integriertem Kabel – perfekt für Reisen und zum Verstauen in Ihrer Laptoptasche
• HDMI-Anschluss ermöglicht 4K x 2K Ultra High Definition (UHD) Videoauösungen bis zu 3840 x 2160 (24Hz oder 30Hz)
  • DVI-Anschluss ermöglicht Single-Link-Videoau ösungen bis zu 1920 x 1080 (1080p)
  • VGA-Anschluss ermöglicht Videoau ösungen bis zu 1920 x 1200, einschließlich 1080p
• Ermöglicht bis zu 36 Bit Dunkle Farbe (12 Bit pro Kanal)
• Modelle P137-06N-HDV-4K und P137-06N-HDV4KW sind mit dem Thunderbolt-Anschluss von Mac-Computern® wie dem MacBook Pro und MacBook Air kompatibel
  • Passiver Konverter benötigt keine externe Stromversorgung

Systemanforderungen

• Computer oder Tablet mit einem DisplayPort oder Mini DisplayPort
  • Monitor mit einem VGA-, DVI- oder HDMI-Anschluss

Im Paket enthalten

• P136-06N-HDV-4K, P137-06N-HDV-4K oder P137-06N-HDV4KW
- Quick Start Guide

Optionales Zubehör

• P502-006 Hochau ösendes VGA-Kabel mit RGB-Koax, 2 m
• P561-006 DVI-D Single link Kabel, 2 m
• P568-006 High Speed HDMI Kabel, 2 m

Installation

Anmerkungen:

• Es kann jeweils nur ein Monitor angeschlossen werden.
• Um einen Mac an einen HDMI-Monitor mit Audio anzuschließen, wählen Sie „Sound“ in den „Systemeinstellungen“ aus. Klicken Sie dann auf die Registerkarte „Output“ und wählen Sie Ihr HDMI-Gerät aus der Liste aus. Hinweis: DisplayPort oder Mini DisplayPort Audio ist bei allen Mac-Modellen verfügbar, die nach April 2010 auf den Markt kamen.

• Wenn Sie einen DVI- oder HDMI-Monitor anschließen, darf der Abstand zwischen dem Konverter und dem Monitor nicht größer als 2 m sein. Wenn Sie einen VGA-Monitor anschließen, darf die Entfernung nicht mehr als 3 m betragen.

• Schließen Sie den Konverter an den DisplayPort oder Mini DisplayPort an Ihrem Computer oder Tablet an.

• Schließen Sie einen Monitor an den VGA-, DVI- oder HDMI-Anschluss des Konverters an.

Technische Daten

Technische Daten Beschreibung
Eingangssignal DisplayPort 1,2 oder Mini DisplayPort 1,2
Ausgangssignal VGA, DVI und HDMI
Vertikaler Frequenzbereich 50/60 Hz
Videoverstärker-Bandbreite 2,25 Gbps / 225 MHz
Maximale HDMI-Auflösung 4 K x 2 K, 3840 x 2160 (24 Hz oder 30 Hz)
Maximale DVI-Auflösung 1920 x 1080 (1080p)
Maximale VGA-Auflösung 1920 x 1200, einschließlich 1080p
Maximale Kabellänge 2 m für DVI und HDMI, 3 m für VGA
Betriebstemperatur 0 bis 45 °C
Luftfeuchtigkeit bei Betrieb 10 % bis 85 % RH, nicht kondensierend
Lagertemperatur -10 bis 80 °C
Feuchtebereich für die Lagerung 5 % bis 90 % RH, nicht kondensierend
Maximaler Stromverbrauch 700 mW

Garantie

3 Jahre Eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite. Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

WEEE-Konformitätsinformationen für Kunden und Recycler (Europäische Union)

Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den Durchführungsbestimmungen haben Kunden beim Kauf neuer Elektro- und Elektronikgeräte von Eaton Anspruch auf:

• Rücksendung von Altgeräten zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn diese schließlich zu Abfall werden

WARNUNG

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Die technischen Daten können ohne vorherige Ankündigung geändert werden.
