BEDIENUNGSANLEITUNG IAN 64367 Livarno Lux

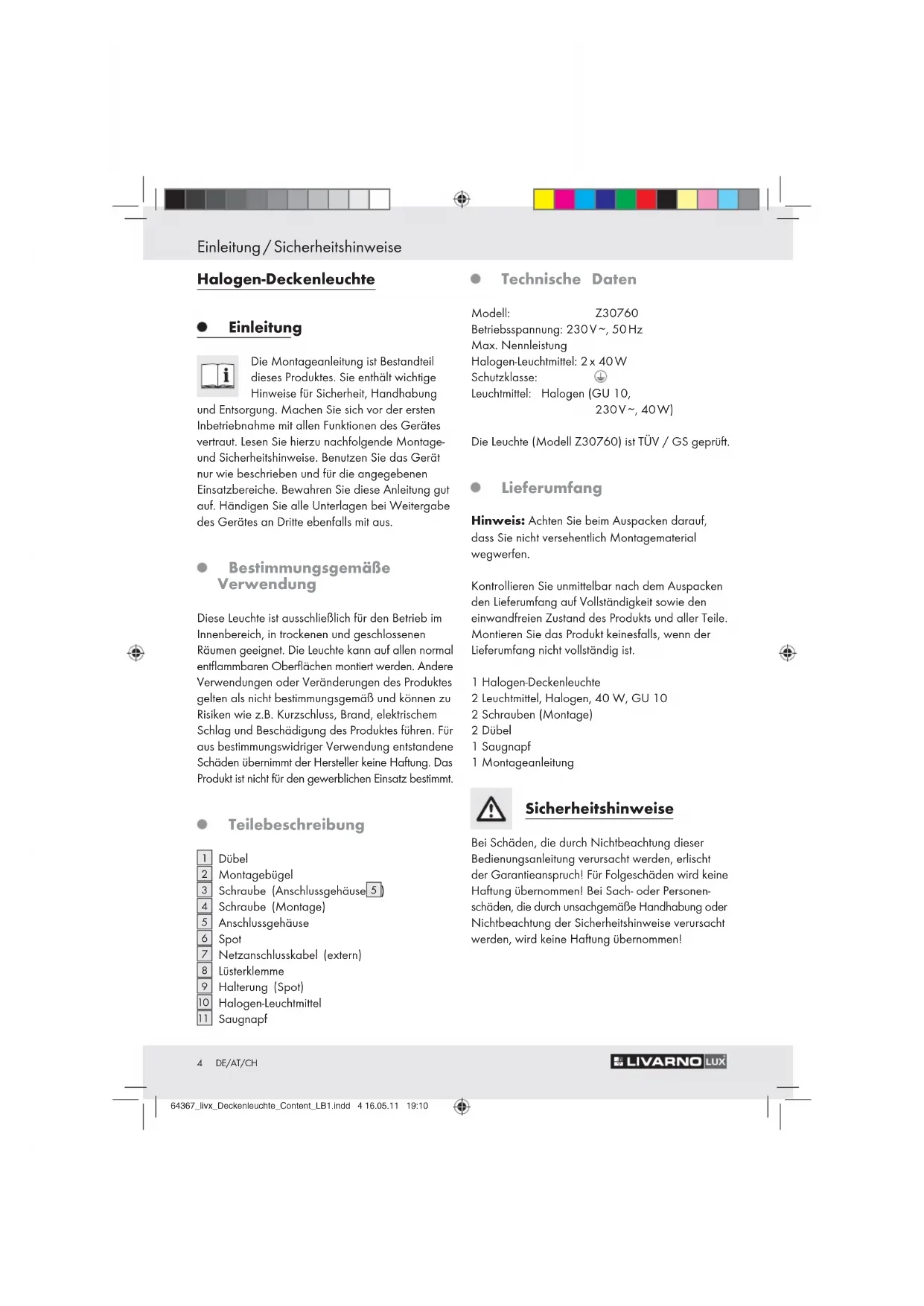

3 DE/AT/CH Inhaltsverzeichnis Einleitung Bestimmungsgemäße Verwendung ....................................................................................................Seite 4 Teilebeschreibung ...............................................................................................................................Seite 4 Technische Daten ................................................................................................................................Seite 4 Lieferumfang ........................................................................................................................................Seite 4 Sicherheitshinweise ................................................................................................................Seite 4 Vorbereitung Benötigtes Werkzeug und Material ...................................................................................................Seite 6 Vor der Montage ...................................................................................................................... Seite 6 Montage ...........................................................................................................................................Seite 6 Spots ausrichten ..................................................................................................................................Seite 7 Wartung und Reinigung Leuchtmittel wechseln ..........................................................................................................................Seite 7 Reinigung .............................................................................................................................................Seite 7 Service ...............................................................................................................................................Seite 8 Entsorgung .....................................................................................................................................Seite 8 64367_livx_Deckenleuchte_Content_LB1.indd 3 16.05.11 19:104 DE/AT/CH Einleitung / Sicherheitshinweise Halogen-Deckenleuchte Einleitung Die Montageanleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Hinweise für Sicherheit, Handhabung und Entsorgung. Machen Sie sich vor der ersten Inbetriebnahme mit allen Funktionen des Gerätes vertraut. Lesen Sie hierzu nachfolgende Montage- und Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls mit aus. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen montiert werden. Andere Verwendungen oder Veränderungen des Produktes gelten als nicht bestimmungsgemäß und können zu Risiken wie z.B. Kurzschluss, Brand, elektrischem Schlag und Beschädigung des Produktes führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Teilebeschreibung

Schraube (Anschlussgehäuse

Netzanschlusskabel (extern)

Halogen-Leuchtmittel

Saugnapf Technische Daten Modell: Z30760 Betriebsspannung: 230 V ∼, 50 Hz Max. Nennleistung Halogen-Leuchtmittel: 2 x 40 W Schutzklasse: Leuchtmittel: Halogen (GU 10, 230 V ∼, 40 W) Die Leuchte (Modell Z30760) ist TÜV / GS geprüft. Lieferumfang Hinweis: Achten Sie beim Auspacken darauf, dass Sie nicht versehentlich Montagematerial wegwerfen. Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist. 1 Halogen-Deckenleuchte 2 Leuchtmittel, Halogen, 40 W, GU 10 2 Schrauben (Montage) 2 Dübel 1 Saugnapf 1 Montageanleitung Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! 64367_livx_Deckenleuchte_Content_LB1.indd 4 16.05.11 19:105 DE/AT/CH Sicherheitshinweise LEBENS-

UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs- gefahr. Halten Sie das Produkt von Kindern fern. Dieses Gerät ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit dem Gerät entstehen, nicht erkennen. LEBENSGEFAHR! Halten Sie Kinder während der Montage vom Arbeits- bereich fern. Zum Lieferumfang gehören eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Verschlucken oder Inhalieren lebensgefährlich sein. Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. VORSICHT! EXPLOSIONSGE- FAHR! Verwenden Sie die Leuchte nicht in explosionsgefährdeter Umgebung, in der sich brennbare Dämpfe, Gase oder Stäube befinden. Die Leuchte ist nicht geeignet für Halogenlampen mit Cool-Beam- Technologie (reduziert die Wärme- belastung im Lichtbündel). Die Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte benötigt keine Schutz- abdeckung zum Schutz gegen UV-Strahlung oder Lampenzersplitte- rung („self-shielded“). VORSICHT! Verwenden Sie nur Halogen- Leuchtmittel mit einem GU 10-Sockel und einer maximalen Leistung von 40 Watt. Lebensgefahr durch elektrischen Schlag Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person durchführen. Überprüfen Sie vor jedem Netzanschluss die Leuchte und das Netzanschlusskabel auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230 V ∼) und dass der Kabel-Querschnitt des Netzanschlusses nicht weniger als 1 mm beträgt. Montieren Sie die Leuchte nicht, wenn dies nicht der Fall ist. Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Vermeiden Sie Brand- und Verletzungsgefahr VORSICHT! VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken Leuchtmittel und Leuchte auf Beschädigungen. Montieren Sie die Leuchte nicht, wenn Sie Beschädigungen feststellen. STROMSCHLAGGEFAHR!

GEFAHR EINES SACHSCHADENS! VER-

LETZUNGSGEFAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserlei- tungen stoßen, wenn Sie in die Decke bohren. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Decke bohren. 64367_livx_Deckenleuchte_Content_LB1.indd 5 16.05.11 19:106 DE/AT/CH Sicherheitshinweise / Vorbereitung / Vor der Montage / Montage 0,5 m BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,5 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. VORSICHT! VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und 30 min abgekühlt ist, bevor Sie diese be- rühren. Leuchtmittel können eine starke Hitze entwickeln. So verhalten Sie sich richtig Überprüfen Sie vor der Deckenmontage, ob die gewählte Decke zum Tragen der Leuchte geeignet ist. Erkundigen Sie sich gegebenenfalls bei einer Fachkraft. Informieren Sie sich vor der Deckenmontage über das geeignete Montagematerial für Ihre Decke. Für die Deckenmontage haben wir Montage- material beigelegt, das für übliches, festes Mauerwerk geeignet ist. Ersetzen Sie defekte Leuchtmittel sofort gegen neue. Andernfalls kann es zu Beschädigungen der Leuchte kommen. Verwenden Sie nur 230 V ∼ Halogen-Leuchtmittel mit einem GU 10-Sockel und einer Höchstleistung von 40 Watt. Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. – Bleistift / Markierwerkzeug – Spannungsprüfer – Kreuzschlitzschraubendreher – Bohrmaschine – Bohrer – Seitenschneider – Leiter – Hammer Vor der Montage Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Montage Hinweis: Für die Montage benötigen Sie eine Bohrmaschine. VORSICHT! VERLETZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihrer Bohr- maschine hinzu. Entfernen Sie die Schrauben seitlich des Anschlussgehäuses. Nehmen Sie den Montagebügel vom Anschlussgehäuse. Markieren Sie die Bohrlöcher mittels der vorgebohrten Löcher im Montagebügel. 64367_livx_Deckenleuchte_Content_LB1.indd 6 16.05.11 19:107 DE/AT/CH Montage / Wartung und Reinigung Bohren Sie nun die Befestigungslöcher. VORSICHT! Achten Sie darauf, dass Sie die in der Decke liegenden Zuleitungen nicht beschädigen. Führen Sie die Dübel in die Bohrlöcher ein. Fixieren Sie den Montagebügel mittels der Schrauben an der Decke. Verbinden Sie nun das Anschlusskabel der Leuchte mittels beigefügter Lüsterklemme mit dem Netzanschlusskabel (extern). Hinweis: Achten Sie darauf, dass Sie die einzelnen Leiter des Netzanschlusskabels (extern) jeweils richtig anschließen: strom führender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N, Schutzleiter, grün-gelb = Symbol

Fixieren Sie die Leuchte mittels der Schrauben am Montagebügel. Hinweis: Benutzen Sie zum Einsetzen des Leuchtmittels ein sauberes, fusselfreies Tuch. Stecken Sie die Leuchtmittel mittels des Saug- napfes vorsichtig in die Fassung und drehen Sie diese um ¼ nach rechts. Überprüfen Sie den richtigen Sitz. Ihre Leuchte ist nun betriebsbereit. Spots ausrichten VORSICHT! VERBRENNUNGSGEFAHR! Verändern Sie die Ausrichtung der Spots nur, wenn die Leuchte ausgeschaltet und am Leuchtenkopf vollständig abgekühlt ist. Setzen Sie den Spot mit dem dafür vorgesehenen Schlitz auf den Führungsstift der Halterung. Die Ausrichtung des Spots erfolgt automatisch durch einen Magneten in der Halterung. Drehen Sie die einzelnen Spots in die gewünschte Richtung. Kippen Sie die einzelnen Spots in den gewünschten Winkel. Wartung und Reinigung LEBENSGEFAHR DURCH STROMSCHLAG! Schalten Sie vor allen Arbeiten an der Leuchte den Stromkreis am Sicherungskasten aus oder entfernen Sie die Schraubsicherungen im Sicherungskasten. LEBENSGEFAHR DURCH STROMSCHLAG! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. Leuchtmittel wechseln LEBENSGEFAHR DURCH STROMSCHLAG! Schalten Sie vor allen Arbeiten an der Leuchte den Stromkreis am Sicherungskasten aus oder entfernen Sie die Schraubsicherungen im Sicherungskasten. VORSICHT! VERBRENNUNGSGEFAHR! Lassen Sie die Leuchte vollständig abkühlen. Verwenden Sie nur 230 V ∼ Halogen-Leuchtmittel mit GU 10-Sockel und höchstens 40 Watt. Entfernen Sie das defekte Leuchtmittel, indem Sie es mittels des Saugnapfes um ¼ nach links drehen und aus der Fassung ziehen. Stecken Sie ein neues Leuchtmittel in die Fassung und drehen Sie dieses um ¼ nach rechts. Über- prüfen Sie den richtigen Sitz. Reinigung VORSICHT! VERBRENNUNGSGEFAHR! Lassen Sie die Leuchte vollständig abkühlen. Verwenden Sie keine Lösungsmittel, Benzin o.ä. Verwenden Sie zur Reinigung nur ein trockenes fusselfreies Tuch. 64367_livx_Deckenleuchte_Content_LB1.indd 7 16.05.11 19:108 DE/AT/CH Service / Entsorgung Service

Service Deutschland Tel.: [phone] (0,14 EUR / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR / Min.) e-mail: [e-mail] IAN 64367
