330002 - Kaffeemaschine CaterChef - Kostenlose Bedienungsanleitung

Produkttyp	Filterkaffeemaschine
Marke	CaterChef
Modell	330002
Kannenkapazität	1,8 Liter (14 Tassen)
Stundenkapazität	18 Liter (144 Tassen)
Durchlaufzeit pro Kanne	5-6 Minuten
Abmessungen (B × T × H)	190 × 370 × 630 mm
Gewicht leer / verpackt	8 kg / 6 kg
Stromversorgung	1N~ 220-240 V, 50-60 Hz
Leistung	2400 W
Filtertyp	Papierfilter 90/250 (Kegelfilter)
Heizplatten	Untere Platte (Kanne) und obere Platte (Warmhaltung)
Enthaltenes Zubehör	Filterhalter, Glaskanne 1,8 L, Messlöffel, Bedienungsanleitung
Pflege	Außenreinigung mit feuchtem Tuch, regelmäßige Entkalkung
Empfohlene Entkalkung	CaterChef Entkalker verwenden (50 g pro 1 L Wasser bei 60-70 °C), 3-mal nachspülen
Sicherheitshinweise	Erdanschluss, nicht eintauchen, Reparaturen durch Fachmann, heiße Platten nicht berühren
Verwendung	Nur für Innenräume, ebene Fläche, Frost und Feuchtigkeit vermeiden
Garantie	Gemäß allgemeinen Lieferbedingungen
Normen	Konform mit EU-Richtlinien

Häufig gestellte Fragen - 330002 CaterChef

Wie bereite ich die Maschine vor dem ersten Gebrauch vor?

Füllen Sie den Tank mit einer Kanne kaltem Wasser, warten Sie 3 Minuten, setzen Sie einen leeren Filterhalter und eine Kanne ein, schließen Sie das Gerät an und schalten Sie es ein. Lassen Sie das Wasser ohne Kaffee durchlaufen, um den Kreislauf zu spülen.

Welche Kaffeemenge sollte ich verwenden?

Für eine Kanne mit 1,8 Liter verwenden Sie 65 bis 90 Gramm gemahlenen Kaffee (mittlere Mahlung, geeignet für Kegelfilter 90/250). Passen Sie nach Geschmack an.

Warum leuchtet die Kontrollleuchte nicht?

Luft im Kreislauf. Überprüfen Sie die Wasserzuläufe am Boden des Tanks und entfernen Sie Luftblasen mit einem Stift. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie reinige ich die Heizplatten?

Verwenden Sie niemals Scheuermittel oder scharfe Gegenstände. Wischen Sie mit einem feuchten Tuch und einem milden Reinigungsmittel ab, um Kratzer auf der Teflonoberfläche zu vermeiden.

Wie oft sollte ich die Maschine entkalken?

Entkalken Sie regelmäßig je nach Nutzung und Wasserhärte. Verwenden Sie den CaterChef Entkalker (50 g pro 1 L heißes Wasser bei 60-70 °C) und spülen Sie anschließend mindestens 3-mal nach.

Was tun bei Störung oder Leckage?

Ziehen Sie sofort den Netzstecker. Reparaturen müssen von einem Fachmann durchgeführt werden. Versuchen Sie nicht, das Gerät selbst zu öffnen.

Kann ich eine andere Filtermarke verwenden?

Verwenden Sie ausschließlich Kegelfilter vom Typ 90/250 (90 mm Durchmesser, 250 mm Höhe). Andere Formate passen möglicherweise nicht richtig.

Wie transportiere oder lagere ich die Maschine?

Ziehen Sie den Netzstecker, entfernen Sie die Kanne, den Filterhalter und den Tankdeckel. Drehen Sie die Maschine über einer Spüle um, um Restwasser zu entleeren. Befolgen Sie bei der erneuten Inbetriebnahme die Installationsanleitung.

Kann die Maschine ohne Kanne verwendet werden?

Nein, eine Kanne (Glas oder Isolierkanne) muss immer unter dem Filterhalter platziert werden, um den Kaffee aufzufangen. Die Brühung startet nicht, wenn die Kanne fehlt oder falsch positioniert ist.

Was tun, wenn der Kaffee zu schwach oder zu stark ist?

Passen Sie die Menge des gemahlenen Kaffees an (zwischen 65 und 100 g je nach Modell). Stellen Sie sicher, dass der Mahlgrad mittel ist und der Filter sauber ist. Wechseln Sie gegebenenfalls die Kaffeesorte.

BEDIENUNGSANLEITUNG 330002 CaterChef

Dieses Gerät wurde in Übereinstimmung gemäß den folgenden Richtlinien gebaut:

Alle Rechte vorbehalten.

CaterChef behält sich das Recht vor, Einzelteile ohne vorherige Bekanntgabe an den Kunden zu ändern. Der Inhalt dieser Anleitung kann ebenfalls ohne vorherige Bekanntgabe geändert werden. Diese Anleitung gilt für die Standardausführung der Maschine. CaterChef haftet daher nicht für Informationen über Einstellungen, Wartungsarbeiten oder Reparaturen, die nicht in dieser Anleitung enthalten sind. Wenden Sie sich bitte an den Kundendienst Ihres Händlers. Diese Anleitung wurde mit grösstmöglicher Sorgfalt hergestellt. CaterChef haftet jedoch nicht für etwaige Fehler in dieser Anleitung oder für die Folgen solcher Fehler.

Thermoskan (alleen 330005)3.

2. TECHNISCHE GEGEVENS

1. ALLGEMEINE BESCHREIBUNG....19
2. TECHNISCHE DATEN ....19
3. INSTALLATION ....20
4. BEDIENUNGSFELD 21
5. INBETRIEBNAHME 21
6. KAFFEEZUBEREITUNG....22
7. WARTUNG....22
   7.1 ENTKALKEN 23
8. TRANSPORT 23

BESTELLEN VON ZUBEHÖR UND ERSATZTEILEN

90/250 90/250

1,8 2L,0 L

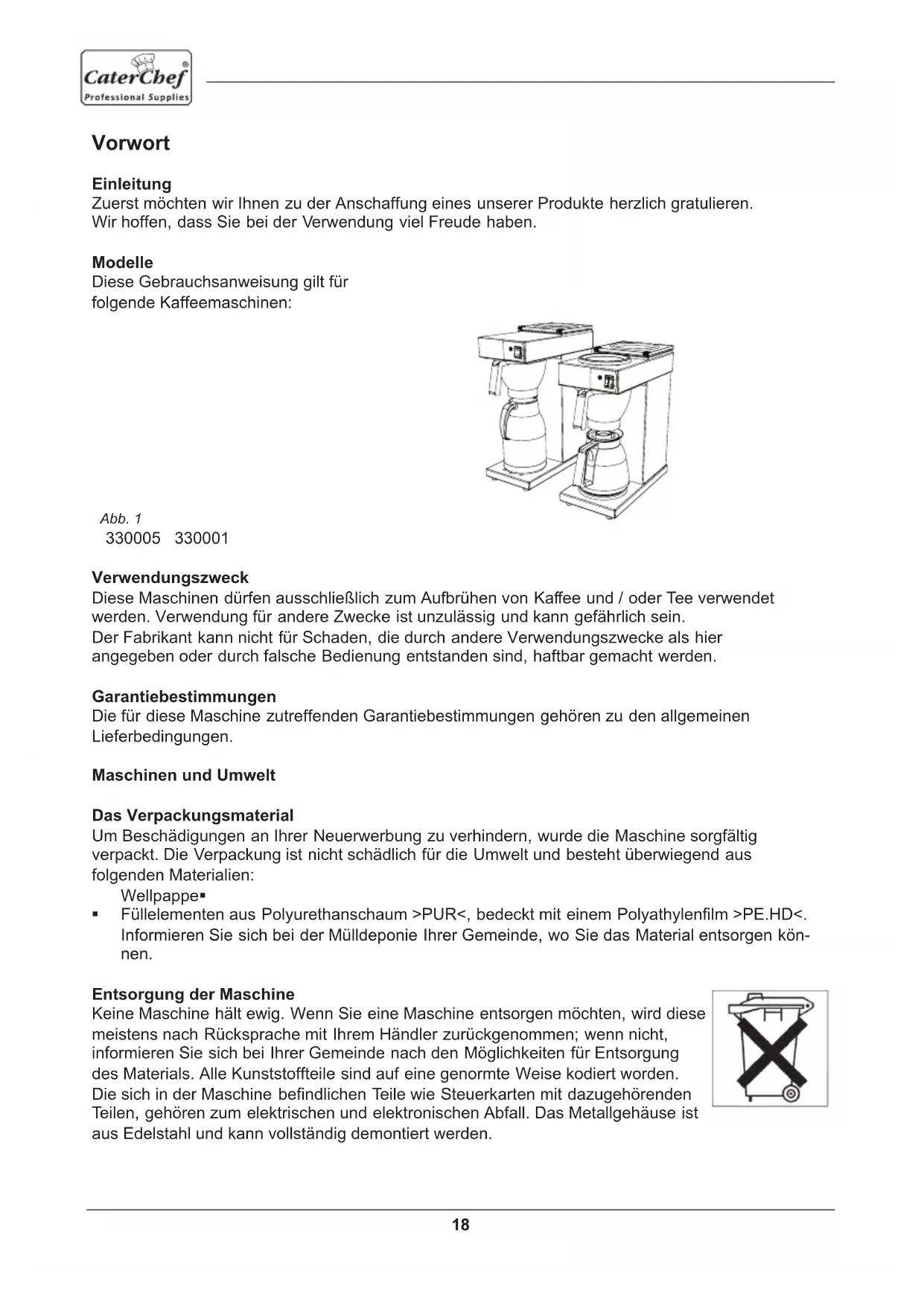

Zuerst möchten wir Ihnen zu der Anschaffung eines unserer Produkte herzlich gratulieren. Wir hoffen, dass Sie bei der Verwendung viel Freude haben.

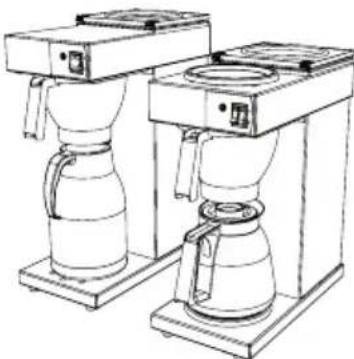

Modelle

Diese Gebrauchsanweisung gilt für folgende Kaffeemaschinen:

Diese Maschinen dürfen ausschließlich zum Aufbrühen von Kaffee und / oder Tee verwendet werden. Verwendung für andere Zwecke ist unzulässig und kann gefährlich sein. Der Fabrikant kann nicht für Schaden, die durch andere Verwendungszwecke als hier angegeben oder durch falsche Bedienung entstanden sind, haftbar gemacht werden.

Garantiebestimmungen

Die für diese Maschine zutreffenden Garantiebestimmungen gehören zu den allgemeinen Lieferbedingungen.

Maschinen und Umwelt

Das Verpackungsmaterial

Um Beschädigungen an Ihrer Neuerwerbung zu verhindern, wurde die Maschine sorgfältig verpackt. Die Verpackung ist nicht schädlich für die Umwelt und besteht überwiegend aus folgenden Materialien:

Wellpappe■

- Füllementen aus Polyurethanschaum >PUR<, bedeckt mit einem Polyathylenfilm >PE.HD<. Informieren Sie sich bei der Mülldeponie Ihrer Gemeinde, wo Sie das Material entsorgen können.

Entsorgung der Maschine

Keine Maschine hält ewig. Wenn Sie eine Maschine entsorgen möchten, wird diese meistens nach Rücksprache mit Ihrem Händler zurückgenommen; wenn nicht, informieren Sie sich bei Ihrer Gemeinde nach den Möglichkeiten für Entsorgung des Materials. Alle Kunststoffteile sind auf eine genormte Weise kodiert worden. Die sich in der Maschine befindlichen Teile wie Steuerkarten mit dazugehörenden Teilen, gehören zum elektrischen und elektronischen Abfall. Das Metallgehäuse ist aus Edelstahl und kann vollständig demontiert werden.

Lesen Sie die Instruktionen in diesem Dokument aufmerksam durch: sie geben wichtige Anweisungen über die Sicherheit bei der Installation, der Benutzung und der Wartung.

Verwahren Sie dieses Dokument sorgfältig, so dass Sie es jeder Zeit zu Rate ziehen können.

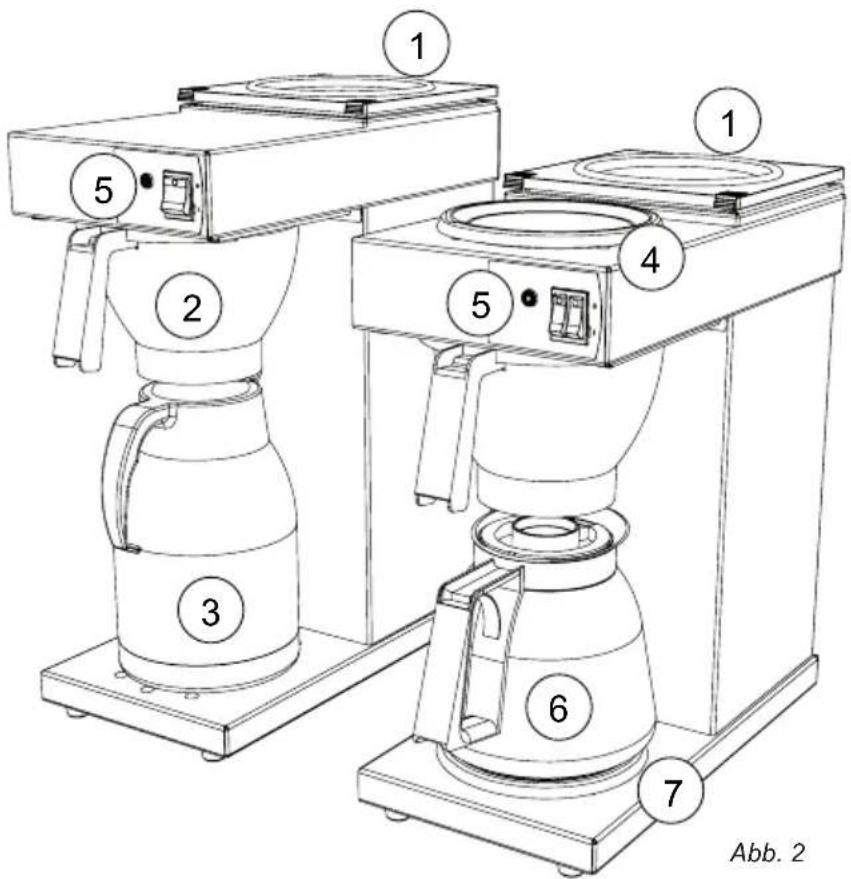

1. ALLGEMEINE BESCHREIBUNG

Abbildung 2

Wasserbehälter1.

Korbfilterhalter 2.

Thermoskanne (nur 330005)3.

Warmhalteplatte oben4.

Bedienungsfeld5.

Glaskanne6.

Warmhalteplatte unten7.

1 5 2 3 6 7 4 5 1 Abb. 2

330005 330001

2. TECHNISCHE DATEN

Modell 330005 330001
Stossvorrat Kaffee	2,0 L./ 16 Tassen	1,8 L/ 14 Tassen
Stundenleistung Kaffee	18 ltr./144 Tassen	18 ltr./144 Tassen
Brühzeit Kaffee	5-6 Min.	5-6 Min.
Mindestmenge Kaffee	12 Kanne 12 Kanne
Filterpapier	90/250	90/250
Elektrische Anschluss	1N~ 220-240 V	1N~ 220-240 V
Frequenz	50-60 Hz	50-60 Hz
Gesamtleistung	2200 W	2400 W
Leergewicht	6 kg	6 kg
Gewicht gefüllt	8 kg	8 kg
Abmessungen siehe letztes Blatt	Abb. 6	Abb. 7

Technische Änderungen vorbehalten

WARNUNG

• Bei Reparatur- und Wartungsarbeiten am Gerät, bei denen dieses geöffnet werden muss, ist der Stecker aus der Steckdose zu ziehen.
• Im System der Maschine bleibt immer ein wenig Wasser zurück. Diese daher nicht in einen Raum stellen, in dem Temperaturen unter Null herrschen.
  • Die Maschine an eine Schutzkontaktsteckdose anschliessen.
  • Die Maschine darf nicht in Wasser getaucht oder damit abgespritzt werden.
  • Reparaturen sollten ausschliesslich von dazu befugten Fachleuten ausgeführt werden.
  • Das Netzanschlusskabel darf die Warmhalteplatte (falls vorhanden) nicht berühren, da diese bei Betrieb sehr heiss wird.

3. INSTALLATION

Benutzung nur innerhalb des Hauses.

■ Nicht geeignet für Verwendung in feuchten Räumen.

- Nicht geeignet für Räume mit Explosionsgefahr.

Vorbereitung Standort

• Stellen Sie die Maschine auf Büffethöhe und auf einen festen ebenen
  Unterbau, der das Gewicht (in gefülltem Zustand) tragen kann.
• Stellen Sie die Maschine waagerecht und so, dass sie bei eventueller Undichtheit keinen Schaden anrichtet.
  Der Netzanschluss muss sich innerhalb eines halben Meters vom Aufstellort befinden.

Auspacken

Um Beschädigungen an Ihrer neuen Anschaffung zu verhindern, ist die Maschine sorgfältig verpackt worden. Sie müssen die Verpackung vorsichtig entfernen, ohne scharfe Gegenstände zu benutzen. Kontrollieren Sie, ob die Maschine komplett ist. Zum Schutz des Gerätes sind die Edelstahlteile teilweise mit einer Schutzfolie versehen. Diese Folie muss beim Installieren entfernt werden.

Sie wird mit folgenden Zubehörteilen geliefert:

330005 330001

Korbfilterhalter 90/250	1	1
Glaskanne 1,8 L		-
Thermoskanne 2,0 L		1
Massbecher		-
Dieser Betriebsanleitung	1	1

Sollten Zubehörteile fehlen oder beschädigt sein, nehmen Sie mit Ihrem Händler Kontakt auf.

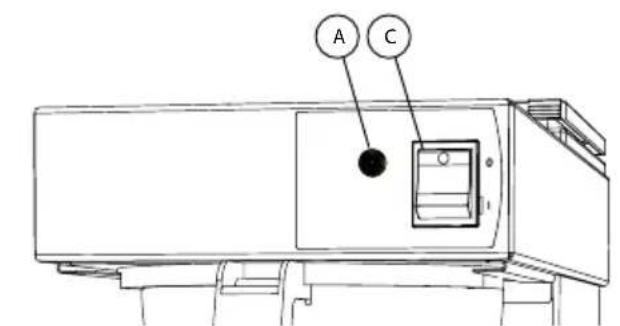

4. BEDIENUNGSFELD

A C

Abb. 3 Abb. 4

A B C

330005(Abb. 3) 330001 (Abb. 4)

A. Kontroll-Lampe, Brühanzeige' A. Kontroll-Lampe, Brühanzeige'
C Ein-/Ausschalter B. Ein-/Aus-Schalter obere Warmhalteplatte

C. Ein-/Aus-Schalter und Ein-/Aus-Schalter

untere Warmhalteplatte.

5. INBETRIEBNAHME

Dieses Kapitel erklärt das Durchspülen des Heißwassersystems bei der ersten Inbetriebnahme des Geräts oder wenn das Gerät länger als eine Woche nicht verwendet wurde, beispielsweise nach der Urlaubszeit.

1. Schieben Sie einen leeren Korbfilterhalter in die Maschine.
2. In den Kaltwasserbehälter eine Kanne kaltes Wasser giessen. Stellen Sie danach die Kanne, versehen mit Deckel, unter den Filter.
3. Dann 3 Minuten lang warten, bis sich das Wasser durch das gesamte System verteilt hat.
4. Nach diesen Handlungen den Stecker in die Steckdose stecken und die Kaffeemaschine am Hauptschalter (Abb. 3C / 4C) einschalten.
5. Die Kontroll-Leuchte (Abb. 3A / 4A) brennt, bis sich das Wasser verteilt hat. Erlischt die Kontroll-Leuchte, ist die Maschine betriebsbereit.

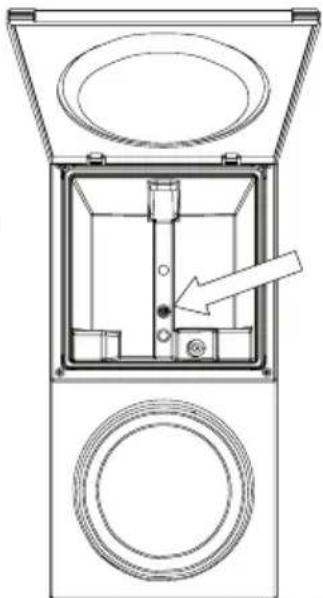

Tip: Wenn die Kontroll-Leuchte nicht aufleuchtet, dann befindet sich noch Luft im System. Bitte überprüfen Sie den Wasserbehälter auf eventuelle Luftblasen (Abb. 4) und entfernen Sie diese, z.B. mit einem Bleistift.

6. KAFFEEZUBEREITUNG

Grundregeln für das Kaffeebrühen.

• Verwenden Sie schnellfilterfertig gemahlenen Kaffee.
• Halten Sie Kannen und Korbfilterhalter sauber.
• Füllen Sie den Wasserbehälter ausschließlich mit frischem kalten Wasser.

Kanne Glas Thermos
Inhalt	1,8 Liter	2 Liter
Kaffee 65-90 Gramm	70-100 Gramm

1. Geben Sie ein Korbfilterpapier mit einer abgemessenen Menge Kaffee (schnellfilterfertig gemahlen) in den Filter und schieben Sie den Korbfilterhalter in die Maschine. Beachten Sie obige Tabelle.
2. Den Behälter mit einer Kanne kalten Wassers füllen; danach die Kanne, versehen mit Deckel, unter den Filter stellen. Achtung: Durchlauferhitzer wird erst eingeschaltet bei einer minimalen Brühmenge von 0,9 Liter (halbe Kanne)!
3. Schalten Sie die Maschine mit dem Hauptschalter ein (Abb. 3C / 4C); gleichzeitig schaltet die untere Warmhalteplatte ein (*).
4. Die Kontroll-Lampe (Abb. 3A / 3C) der Maschine leuchtet und der Kaffee wird zubereitet.
5. Erlischt die Kontroll-Lampe, wird die Heisswasserzufuhr unterbrochen.
   Nach ca. 1 Minute ist der letzte Kaffee durch den Filter gelaufen.
6. Den Kaffee in der Kanne kurz umrühren und einschenken oder auf die obere Warmhalteplatte (*) stellen. Die obere Warmhalteplatte wird mit einem separaten Schalter eingeschaltet (Abb. 3B).
7. Nachdem der Korbfilterhalter gereinigt worden ist, kann die nächste Portion Kaffee zubereitet werden.

(*) falls vorhanden.

7. WARTUNG

WARNUNG

• Bei Wartungsarbeiten immer bei der Maschine bleiben.
- Zum Entkalken immer die Gebrauchsvorschriften des verwendeten Kesselsteinlösemittels beachten.
• Zum Entkalken sollte man eine Sicherheitsbrille und Schutzhandschuhe tragen.
• Nach dem Entkalken die Maschine mindestens dreimal Wasser durchlaufen lassen.
• Nach dem Entkalken die Hände gründlich waschen.
• Die Maschine darf nicht in Wasser getaucht oder damit abgespritzt werden.
- Bitte Warmhalteplatte (falls vorhanden) nur mit einem feuchten Tuch reinigen, damit die Teflonbeschichtung der Warmhalteplatte nicht beschädigt wird.
• Reparaturen sollten ausschliesslich von dazu befugten Fachleuten ausgeführt werden.

Reinigung der Maschine und des Zubehörs

• Reinigen Sie die Außenseite der Maschine mit einem sauberen feuchten Tuch, eventuell mit einem milden (nicht aggressiven) Reinigungsmittel.
• Verwenden Sie keine Scheuermittel, da diese evtl. Kratzer oder stumpfe Flecken hervorrufen können.
• Die Glaskanne und der Korbfilterhalter können normal abgewaschen und danach sauber gespült werden. Achtung: Es wird davon abgeraten, den Filter in einer professionellen Spülmaschine zu reinigen.
• Der Kaffeeansatz in den Kaffeekannen und den Filtern können mit CaterChef-Kaffeeansatz-Lösungsmittel gereinigt werden.

7.1 ENTKALKEN

Während des Betriebs kann sich in der Maschine Kalk ablagern. Soll das Gerät sparsam und ordentlich funktionieren, muss es minimal einmal im Monat entkalkt werden.

1. Lesen Sie vor dem Entkalken immer die Gebrauchsanleitung Ihres Entkalkungsmittels. Wir raten Ihnen, das durch uns geprüfte CaterChef-Entkalkungsmittel zu verwenden.
2. Lösen Sie 1 Päckchen mit 50 Gramm CaterChef-Entkalkungsmittel in 1 Liter warmem Wasser von 60°-70° C auf.
3. Schieben Sie einen leeren Filter in den Korbfilterhalter und stellen Sie eine leere Kanne darunter.
4. Geben Sie vorsichtig die Lösung in den Wasserbehälter und schalten Sie die Maschine ein (Abb. 3C / 4C); die Lösung wird nun durch das Heizsystem in die Kanne laufen. Lassen Sie den Deckel des Wasserbehälters geöffnet!
5. Schalten Sie das Gerät nach 1 Minute mit dem Schalter aus (Abb. 3C / 4C).
6. Warten Sie jetzt 2 Minuten. Die Lösung reagiert auf den Kalk im Heizsystem.
7. Schalten Sie nach der Wartezeit die Maschine wieder ein und lassen den Rest der Lösung durch das System laufen.
8. Spülen Sie die in der Kanne aufgefangene Lösung weg, nachdem der Filter ausgetropft ist.
9. Lassen Sie nun 3 x die Maschine durchlaufen wie beim Kaffeebrühen, jedoch ohne Filterpapier und Kaffee. Vergessen Sie nicht, die Kanne zwischendurch zu entleeren.
10. Die Maschine ausschalten; den Filter und die Kanne gut reinigen.
11. Das Gerät ist nun gebrauchsfertig.

8. TRANSPORT

Zum Transportieren des Gerätes müssen folgende Handlungen ausgeführt werden.

1. Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Wandsteckdose.
2. Entfernen Sie die Kanne und den Filterträger.
3. Kippen Sie das Gerät über dem Ausguß aus, damit das übriggebliebene Wasser über den Wasserverteiler auslaufen kann (Achtung das Wasser kann heiß sein).
4. Trocknen Sie das Gerät ab und platzieren Sie die in Punkt 2 entfernten Teile wieder an dem dafür vorgesehenen Ort.
5. Das Gerät ist nun transportbereit.
6. Wenn das Gerät erneut installiert werden muß, folgen Sie den Anleitungen in Kapitel „Installation“.
