OL0007 - Bewegungsmelder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Lichtschranke (Bewegungsmelder)
Marke	IFM
Modell	OL0007
Kategorie	Bewegungsmelder
Hauptfunktion	Berührungslose Objekt- und Materialerkennung
Reichweite	Je nach Modell variabel (siehe Etikett)
Spannungsversorgung	24 V DC/AC (typisch, je nach Anschluss)
Anschluss	Abnehmbare Klemmleiste mit Schrauben, Kabelverschraubung
LED-Anzeigen	Grün: Gerät betriebsbereit; Gelb: Schaltausgang; Rot: Fehler
Empfindlichkeitseinstellung	Über Taster, mit oder ohne Objekt, für statische oder bewegte Objekte
Ausgangsprogrammierung	Schließer/Öffner-Umschaltung durch Langdruck (10 s)
Montage	Auf Montagewinkel, Empfänger und Sender ausgerichtet
Gehäusematerial	Nicht angegeben (vermutlich Kunststoff)
Schutzart	Nicht angegeben
Abmessungen	Nicht angegeben
Gewicht	Nicht angegeben
Wartung und Reinigung	Linsen mit einem weichen Tuch reinigen, ohne Lösungsmittel oder Scheuermittel
Sicherheit	Anlage vor Anschluss spannungsfrei schalten; ggf. Feinsicherung verwenden
Ersatzteile und Reparierbarkeit	Nicht angegeben

Häufig gestellte Fragen - OL0007 IFM

Wie installiere ich den Bewegungsmelder IFM OL0007?

Montieren Sie den Empfänger (OLE-...) mit dem Montagewinkel, richten Sie dann den Sender (OLS-...) auf den Empfänger aus. Befestigen Sie ihn auf die gleiche Weise. Eine genaue Ausrichtung ist für eine optimale Reichweite erforderlich.

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

1. Drücken Sie die Taste 2 s lang, bis die rote LED blinkt: Die rote LED erlischt, die gelbe und grüne LED blinken abwechselnd. 2. Mit dem Objekt im Erfassungsbereich einmal drücken. 3. Ohne Objekt einmal drücken. Die LEDs erlöschen, dann leuchtet die grüne LED: Die Einstellung ist abgeschlossen.

Wie stelle ich die Empfindlichkeit für bewegte Objekte ein?

1. Programmiermodus aktivieren (2 s drücken). 2. Lassen Sie mindestens zwei Objekte etwa 1 s lang durch den Erfassungsbereich laufen. 3. Einmal drücken. Die LEDs blinken, dann leuchtet die grüne LED. Bei fehlgeschlagener Einstellung blinkt die rote LED 2 s lang.

Wie ändere ich die Ausgangsfunktion (Schließer/Öffner)?

Drücken Sie die Taste etwa 10 s lang, bis alle LEDs erlöschen. Die rote LED blinkt nach 2 s schnell, dann blinken die gelbe und grüne LED abwechselnd. Nach 8 s erlöschen die LEDs und der Ausgang schaltet um (Öffner ↔ Schließer).

Was bedeuten die verschiedenen LEDs?

Grüne LED leuchtet: Gerät betriebsbereit. Gelbe LED leuchtet: Schaltausgang aktiv. Rote LED leuchtet: Fehler (falsche Einstellung, verschmutzte Linsen). Gelbe + rote LED blinken abwechselnd mit 2 Hz: Kurzschluss; mit 1 Hz: interner Fehler.

Wie reinige ich den Detektor?

Reinigen Sie die Linsen mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Produkte, die die Kunststofflinsen beschädigen könnten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Vor jedem elektrischen Anschluss die Anlage spannungsfrei schalten. Falls angegeben, eine Feinsicherung gemäß Datenblatt einlegen. Nach einem Kurzschluss die einwandfreie Funktion des Geräts überprüfen.

Kann der Detektor transparente Objekte erkennen?

Ja, aber eine spezifische Empfindlichkeitseinstellung kann erforderlich sein. Befolgen Sie das Einstellverfahren für statische Objekte mit dem transparenten Objekt im Erfassungsbereich.

Wie setze ich die Einstellungen zurück?

Der Detektor wird im 'Plug-and-Play'-Modus mit maximaler Reichweite geliefert. Zum Zurücksetzen können Sie das Verfahren zur Programmierung der maximalen Empfindlichkeit befolgen: Unterbrechen Sie den Strahl und drücken Sie im Programmiermodus zweimal die Taste.

Was ist die typische Reichweite des IFM OL0007?

Die Reichweite hängt vom genauen Modell ab und ist auf dem Geräteetikett angegeben. Beachten Sie das Etikett für den spezifischen Wert.

BEDIENUNGSANLEITUNG OL0007 IFM

Einweglichtschranke OL

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Bei Geräten mit Verschraubung wird der Anschluß über einen herausnehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrauben auf der Unterseite des Klemmenblocks).

Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera- stet werden.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

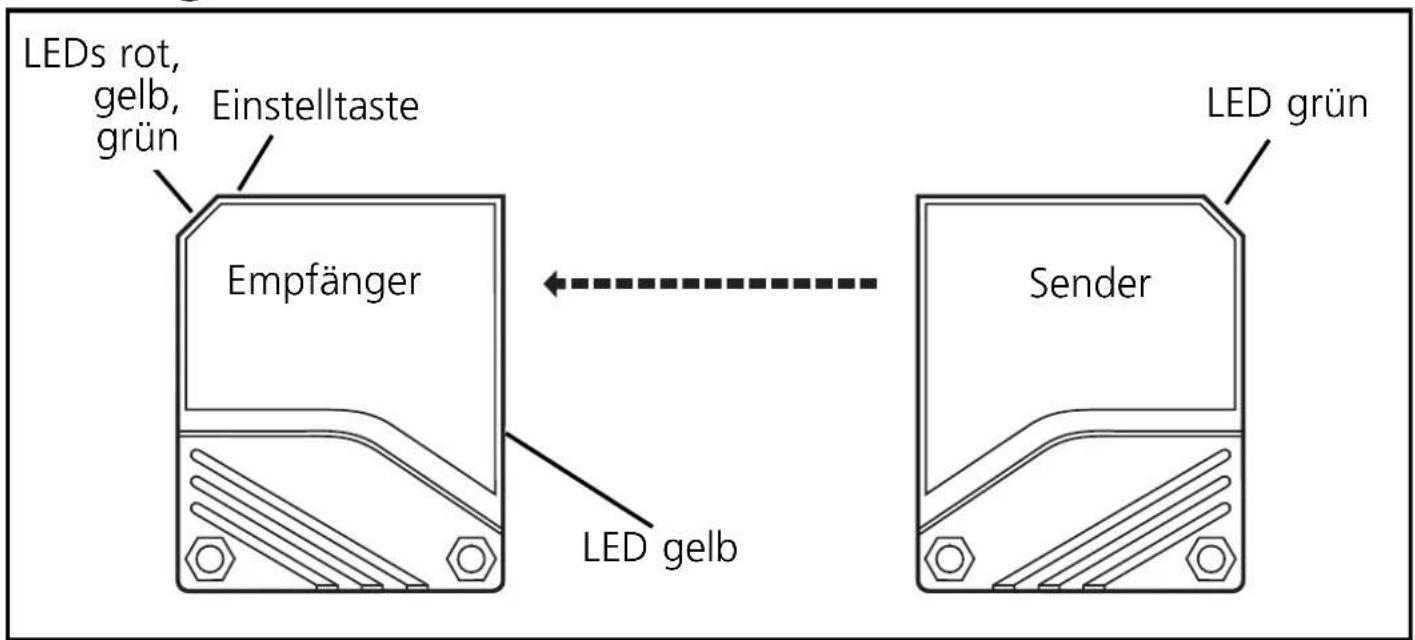

Montage

Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer Montagehalterung.

Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befestigen Sie ihn.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Wichtig! Inbetriebnahme

Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

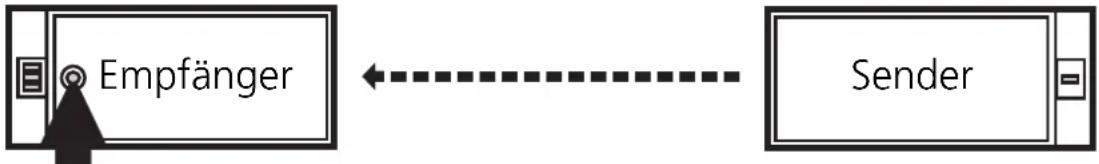

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

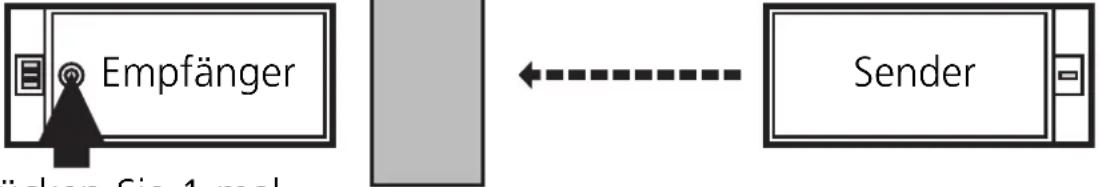

2	EmpfindlichkeitmitObjekt einstellen.
	Drucken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

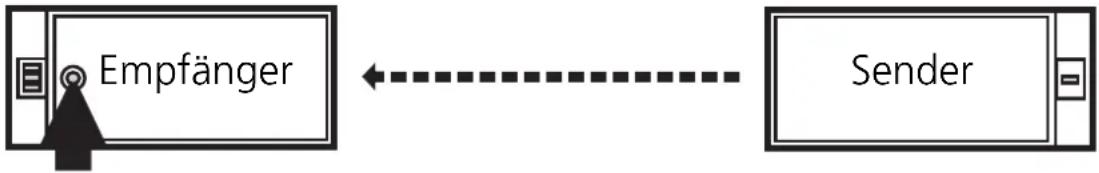

3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

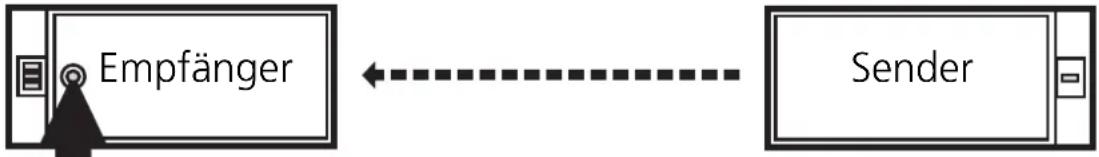

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

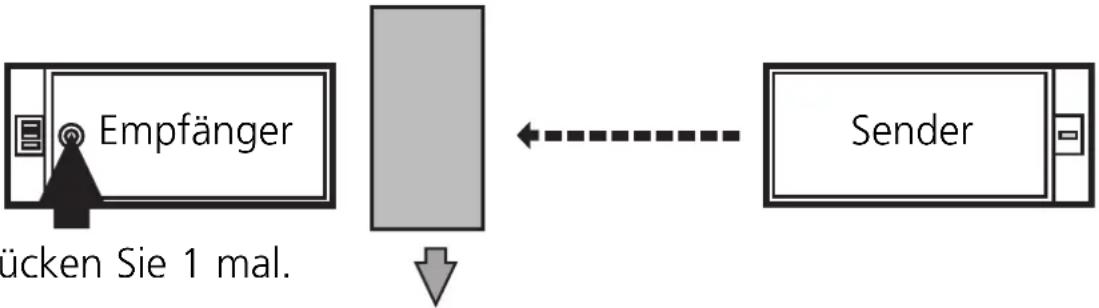

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

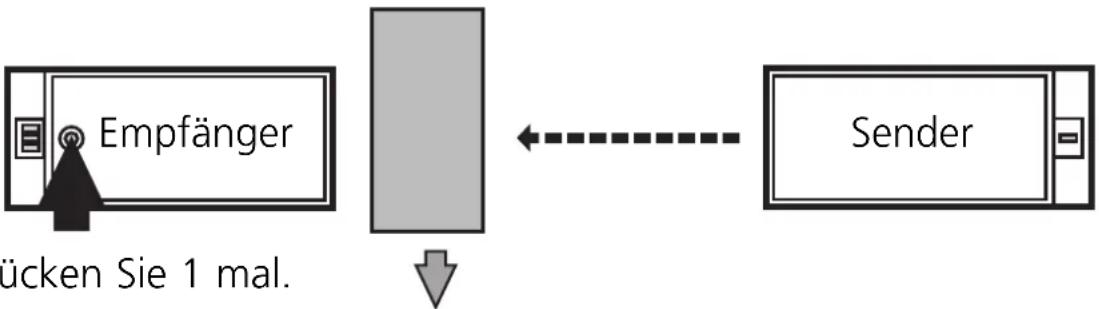

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Anschlußschema / Wiring / Schéma de branchement

Sensor mit Anschlußklemmen

Sensor mit Anschlußklemmen
