BEDIENUNGSANLEITUNG Air Force 4 SCHEPPACH

Rev.Nr. 16/04/2015 Art.Nr.

Rev.Nr. 28/05/2020 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Druckluftkompressor Originalbetriebsanleitung 4-18

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Erklärung der Symbole Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinwei- se lesen und beachten! Augenschutz tragen! Gehörschutz tragen! Warnung vor heißen Oberächen! Warnung vor elektrischer Spannung! Warnung! Das Gerät ist mit einer automatisierten Anlaufsteuerung ausgestattet. Halten Sie Dritte vom Arbeitsbereich des Gerätes fern! Schutzklasse IIDE

12. Entsorgung und Wiederverwertung ..............................................................15

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 ßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerk- zeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermei- den, Reparaturkosten sparen, Ausfallzei- ten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhö- hen. Zusätzlich zu den Sicherheitsbestimmun- gen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elek- trowerkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerk- zeug auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen ar- beiten, die im Gebrauch des Elektrowerk- zeugs unterwiesen und über die damit ver- bundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von baugleichen Geräten allgemein anerkannten techni- schen Regeln zu beachten. Wir übernehmen keine Haftung für Unfäl- le oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshin- weisen entstehen.

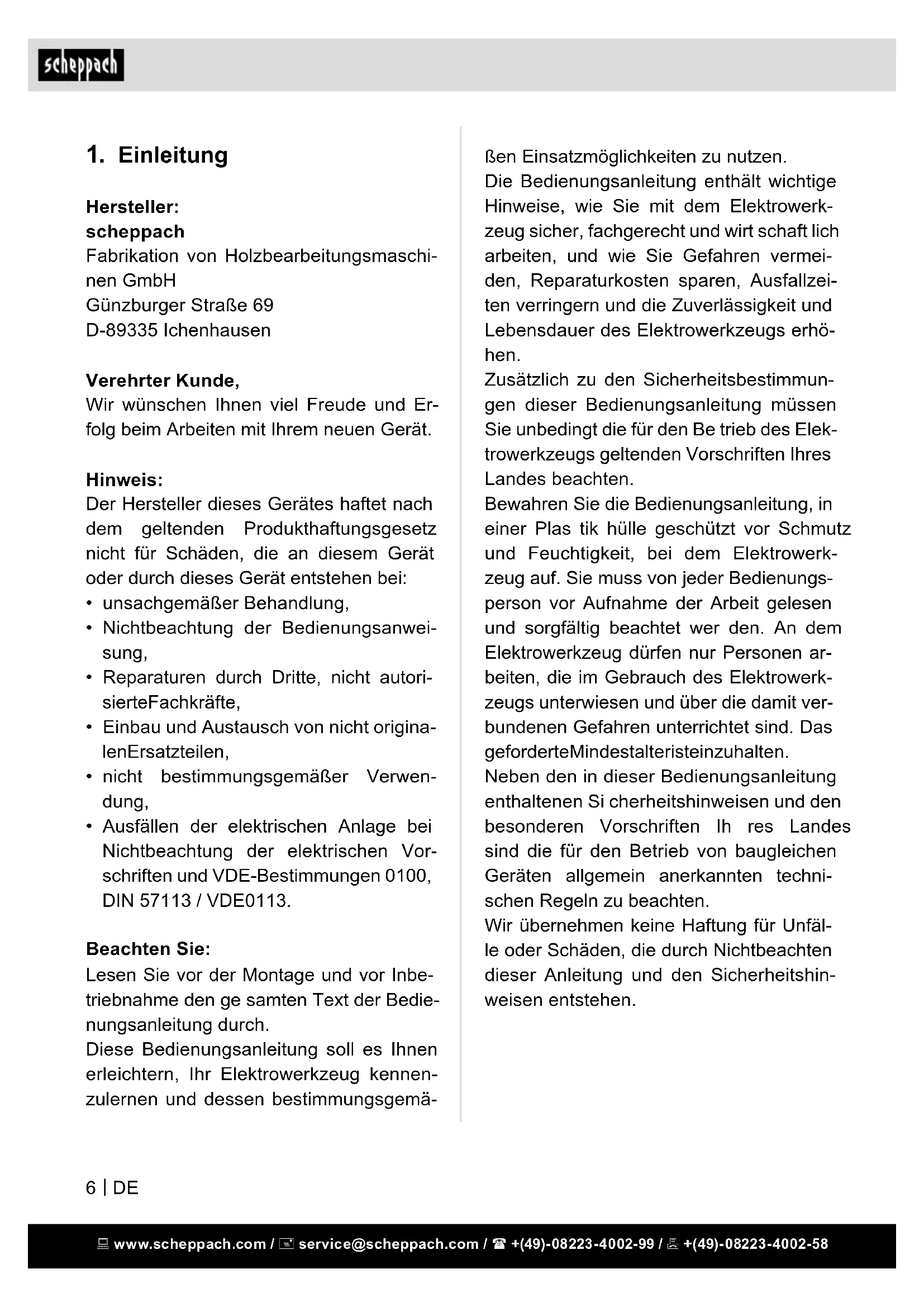

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschi- nen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Er- folg beim Arbeiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanwei- sung,

• Reparaturen durch Dritte, nicht autori- sierte Fach kräfte,

• Einbau und Austausch von nicht origina- len Ersatz teilen,

• nicht bestimmungsgemäßer Verwen- dung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vor- schriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbe- triebnahme den ge samten Text der Bedie- nungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennen- zulernen und dessen bestimmungsgemä-DE

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 m ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dür- fen nicht mit Kunststo󰀨beuteln, Foli- en und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

4. Bestimmungsgemäße Ver-

wendung Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werk- zeuge, welche mit einer Luftmenge bis ca. 180 l/min. betrieben werden können (z.B. Reifenfüller, Ausblaspistole und Lackier- pistole). Aufgrund der begrenzten Luftför- dermenge ist es nicht möglich, Werkzeuge zu betreiben, welche einen sehr hohen Luftverbrauch aufweisen (z.B. Schwing- schleifer, Stabschleifer und Schlagschrau- ber). Die Maschine darf nur nach ihrer Bestim- mung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus her- vorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb- lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleich- zusetzenden Tätigkeiten eingesetzt wird.

2. Gerätebeschreibung

2. Ein-/ Aus-Schalter

3. Kompressorgehäuse

7. Entlüftungsventil

8. Schlauch mit Ventiladapter

A. Universaladapter, für Ventile mit einem Durchmesser von ca. 6 mm B. Universaladapter, für Ventile mit einem Durchmesser von ca. 9 mm C. Adapter für H, J, K D. Ausblasadapter E. Ventil-Adapter, z.B. für Fahrradventile F. Ballnadel G. Reifenlfüller H. Entlüftungsadapter

I. Schraubventiladapter

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsi- cherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zu- behörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garan- tiezeit auf.8

5. Bewahren Sie unbenutzte Elektro-

werkzeuge sicher auf - Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug

nicht - Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7. Tragen Sie geeignete Kleidung

- Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von bewegli- chen Teilen erfasst werden. - Bei Arbeiten im Freien sind Gum- mihandschuhe und rutschfestes Schuhwerk empfehlenswert. - Tragen Sie bei langen Haaren ein Haarnetz.

8. Verwenden Sie das Kabel nicht für

Zwecke, für die es nicht bestimmt ist - Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

9. Pegen Sie Ihre Werkzeuge mit

Sorgfalt - Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. - Befolgen Sie die Wartungsvorschriften. - Kontrollieren Sie regelmäßig die An- schlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädi- gung von einem anerkannten Fach- mann erneuern. - Kontrollieren Sie Verlängerungsleitun- gen regelmäßig und ersetzen Sie die- se, wenn sie beschädigt sind.

5. Sicherheitshinweise

m Achtung! Beim Gebrauch dieses Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Si- chereitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in

Ordnung - Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigen Sie Umgebungs-

einüsse - Setzen Sie Elektrowerkzeuge nicht dem Regen aus. - Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Gefahr durch Stromschlag! - Sorgen Sie für gute Beleuchtung des Arbeitsbereichs. - Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr be- steht.

3. Schützen Sie sich vor elektrischem

Schlag - Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radi- atoren, Elektroherden, Kühlgeräten).

4. Halten Sie Kinder fern!

- Lassen Sie andere Personen nicht das Werkzeug und das Kabel berüh- ren, halten Sie sie von Ihrem Arbeits- bereich fern.DE

10. Ziehen Sie den Stecker aus der

Steckdose - Bei Nichtgebrauch des Elektrowerk- zeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.

11. Vermeiden Sie unbeabsichtigten

Anlauf - Vergewissern Sie sich, dass der Schal- ter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

12. Benutzen Sie Verlängerungskabel

für den Außenbereich - Verwenden Sie im Freien nur dafür zu- gelassene und entsprechend gekenn- zeichnete Verlängerungskabel. - Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.

13. Seien Sie stets aufmerksam

- Achten Sie darauf, was Sie tun. Ge- hen Sie mit Vernunft an die Arbeit. Be- nutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

14. Überprüfen Sie das Elektrowerkzeug

auf eventuelle Beschädigungen - Vor weiterem Gebrauch des Elektro- werkzeugs müssen Schutzvorrich- tungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion unter- sucht werden. - Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschä- digt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedin- gungen erfüllen, um den einwandfrei- en Betrieb des Elektrowerkzeugs zu gewährleisten. - Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedie- nungsanleitung angegeben ist. - Beschädigte Schalter müssen bei ei- ner Kundendienstwerkstatt ersetzt werden. - Benutzen Sie keine fehlerhaften oder beschädigten Anschlussleitungen. - Benutzen Sie keine Elektrowerkzeu- ge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

15. Lassen Sie Ihr Elektrowerkzeug durch

eine Elektrofachkraft reparieren - Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbe- stimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile ver- wendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

- Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung an- gegeben oder vom Hersteller emp- fohlen oder angegeben werden. Der Gebrauch anderer als der in der Be- dienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Ver- letzungsgefahr für Sie bedeuten.

- Bei Verwendung des Kompressors Gehörschutz tragen.10

18. Austausch der Anschlussleitung

- Wenn die Anschlussleitung beschä- digt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermei- den. Gefahr durch Stromschläge

19. Befüllung von Reifen

- ACHTUNG! Das Manometer ist nicht geeicht! Kontrollieren Sie den Reifen- druck unmittelbar nach der Befüllung durch ein geeignetes Manometer, z.B. an einer Tankstelle.

20. Straßenfahrbare Kompressoren im

Baustellenbetrieb - Achten Sie darauf, dass alle Schläu- che und Armaturen für den höchst zu- lässigen Arbeitsdruck des Kompres- sors geeignet sind.

- Stellen Sie den Kompressor nur auf einer ebenen Fläche auf.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Perso- nen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wis- sen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. - Kinder dürfen nicht mit dem Gerät spielen. - Reinigung und Wartung darf nicht von Kindern durchgeführt werden.

23. Es ist empfohlen, dass Zuführschläu-

che bei Drücken über 7 bar mit einem Sicherheitskabel, z.B. einem Drahtseil ausgestattet werden sollten.

24. Verweiden Sie starke Belastungen auf

das Leitungssystem, indem Sie exible Schlauchanschlüsse verwenden um Knickstellen zu vermeiden. Warnung! Dieses Elektrowerkzeug er- zeugt während des Betriebs ein elekt- romagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernsthaften oder tödli- chen Verletzungen zu verringern, empfeh- len wir Personen mit medizinischen Implan- taten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Zusätzliche Sicherheitshinweise Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

• Verdichterpumpe und Leitungen errei- chen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

• Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Verdichterpumpe zu Brän- den oder Explosionen führen können. Halten Sie beim Lösen der Schlauch- kupplung das Kupplungsstück des Schlauches mit der Hand fest. So ver- meiden Sie Verletzungen durch den zu- rückschnellenden Schlauch.DE

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper rei- nigen. Verletzungsgefahr! Sicherheitshinweise beim Farbspritzen

• Keine Lacke oder Lösungsmittel mit ei- nem Flammpunkt von weniger als 55° C verarbeiten. Explosionsgefahr!

• Lacke und Lösungsmittel nicht erwär- men. Explosionsgefahr!

• Werden gesundheitsschädliche Flüs- sigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforder- lich. Beachten Sie auch die von den Her- stellern solcher Sto󰀨e gemachten Anga- ben über Schutzmaßnahmen.

• Die auf den Umverpackungen der ver- arbeiteten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrsto󰀨verordnung sind zu beach- ten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu tre󰀨en, insbe- sondere geeignete Kleidung und Mas- ken zu tragen.

• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Explosionsgefahr! Auch Farbdämpfe sind leicht brennbar.

• Feuerstellen, o󰀨enes Licht oder funken- schlagende Maschinen dürfen nicht vor- handen sein bzw. betrieben werden.

• Speisen und Getränke nicht im Arbeits- raum aufbewahren oder verzehren. Far- bdämpfe sind gesundheitsschädlich.

• Der Arbeitsraum muss größer als 30 m³ sein und es muss ausreichender Luft- wechsel beim Spritzen und Trocknen gewährleistet sein.

• Nicht gegen den Wind spritzen. Grund- sätzlich beim Verspritzen von brennba- ren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibe- hörde beachten.

• Verarbeiten Sie in Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methy- lenchlorid. Diese Medien zerstören den Druckschlauch.

50 Hz Motorleistung W max. 1100 Betriebsart S3 15% Kompressor-Dreh- zahl 4300 min

Betriebsdruck ca. 8 bar Theo. Ansaugleistung l/min ca. 180 Schallleistungspegel

97 dB(A) Unsicherheit K

1,93 dB Schutzart IP20 Schutzklasse II Gerätegewicht in kg 5 Die Geräuschemissionswerte wurden ent- sprechend EN ISO 3744 ermittelt.12

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörver- lust bewirken.

Halten Sie die vorgegebenen Wartungs- und Sicherheitshinweise der Bedienungs- anleitung ein. Seien Sie stets aufmerksam bei der Arbeit und halten Sie dritte Personen in einem si- cheren Abstand von Ihrem Arbeitsplatz fern. Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Rest- risiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes können die folgenden potentiellen Gefährdungen abgeleitet werden:

• Unbeabsichtigte Inbetriebsetzung des Produktes.

• Schädigung des Gehöres, wenn kein vor- geschriebener Gehörschutz getragen wird.

• Schmutzpartikel, Staub etc. können trotz des Tragens der Schutzbrille in Ihr Auge oder Gesicht gelangen.

• Einatmen von aufgewirbelten Partikeln.

8. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlie- ßen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transport- schäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.

• Die Aufstellung des Kompressors muss in der Nähe des Verbrauchers erfolgen.

• Lange Luftleitungen und lange Zuleitun- gen (Verlängerungskabel) sind zu ver- meiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.

• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstem- peratur +5°C bis 40°C) betrieben wer- den. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entammbare Gase benden.

• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Berei- chen, in denen mit Spritzwasser gear- beitet wird, ist der Einsatz nicht zulässig.

9. Aufbau und Bedienung

m Achtung! Vor der Inbetriebnahme das Gerät un- bedingt komplett montieren! Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontakt- steckdose 220 - 240V ~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden.

• Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebs- spannung mit der Maschinenleistung auf dem Datenschild übereinstimmt.

• Lange Zuleitungen, sowie Verlängerun- gen, Kabeltrommeln usw. verursachen Spannungsabfall und können den Moto- ranlauf verhindern.DE

• Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergän- gigkeit gefährdet. Ein-/ Ausschalter (Bild 1)

• Durch Drücken des Knopfes (2) auf Po- sition I wird der Kompressor eingeschal- tet.

• Zum Ausschalten des Kompressors muss der Knopf (2) auf Position 0 ge- drückt werden. Anschlüsse vornehmen (Bild 2 - 4) m Achtung! Schalten Sie hierfür das Ge- rät aus. Halten Sie bitte hierbei das Kupplungs- stück fest, um Verletzungen durch ein Zu- rückschnellen des Schlauchs zu vermei- den.

• Verbinden Sie den Druckluftschlauch (5) mit der Schnellkupplung (4) des Kom- pressor

• Schließen Sie den Nippel Ihres Druck- luftwerkzeuges an den Druckluft- schlauch (5) des Kompressors an.

• Möchten Sie diese Verbindung wieder trennen, ziehen Sie die Schnellkupplung (4) am Druckluftschlauch (5) zurück. Reifenfüller verwenden (Bild 1, 6, 7, 8) Der Druckluft-Reifenfüller (G) dient zum Befüllen von Autoreifen; mit dem entspre- chenden Zubehör auch zur Befüllung und Regulieren von Fahrradreifen, Schlauch- booten, Luftmatratzen, Bällen etc. Durch betätigen des Entlüftungsventils (7) kann Druck abgelassen werden. m Achtung! Das Manometer ist nicht geeicht! Bitte kontrollieren Sie den Luftdruck nach dem Befüllen mit einem geeichten Gerät. Ausblaspistole verwenden Sie können den Reifenfüller (G) auch zum Reinigen von Hohlräumen und ver- schmutzten Oberächen und Arbeitsgerä- ten als Ausblaspistole verwenden. Hierfür entfernen Sie bitte zuerst den Schlauch mit Ventiladapter (8). Verschrauben Sie nun den Ausblasadap- ter (D) mit dem Reifenfüller (G). Adapterset verwenden Das Adapterset ermöglicht Ihnen folgende weitere Einsatzmöglichkeiten des Reifen- füllers:

• Aufpumpen von Bällen mit Hilfe der Ball- nadel (F).

• Der Ventil-Adapter (E) ermöglicht das Befüllen von Fahrradreifen.

• Befüllen von Pools, Luftmatratzen oder Booten mit Hilfe des Zusatzadapters (K).

• Befüllen von Artikeln mit Schraubventi- len (z.B. Boote) mit dem Schraubventil- adapter (J).

• Entlüften von großvolumigen Artikeln. Hierzu können Sie den Entlüftungsven- tiladapter (C) verwenden.

• Die beiden konischen Universaladapter ( A / B ) können Sie ebenfalls zu Befüllen von Luftmatratzen verwenden.14

10. Elektrischer Anschluss

Der installierte Elektromotor ist be- triebsfertig angeschlossen. Der An- schluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kun- denseitige Netzanschluss sowie die verwendete Verlängerungsleitung müs- sen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung. An elektrischen Anschlussleitungen ent- stehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden,

• Knickstellen durch unsachgemäße Be- festigung oder Führung der Anschluss- leitung,

• Schnittstellen durch Überfahren der An- schlussleitung,

• Isolationsschäden durch Herausreißen aus der Wandsteckdose,

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlusslei- tungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmä- ßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die An- schlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestim- mungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV- F. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift. Wechselstrommotor Die Netzspannung muss 220 - 240 V~ be- tragen. Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quad- ratmillimeter aufweisen. Anschlüsse und Reparaturen der elekt- rischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten an- geben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

11. Reinigung, Wartung und La-

gerung m Achtung! Ziehen Sie vor allen Reinigungs- und War- tungsarbeiten den Netzstecker! Verlet- zungsgefahr durch Stromstöße! m Achtung! Warten Sie bis das Gerät vollständig abge- kühlt ist! Verbrennungsgefahr! m Achtung! Vor allen Reinigungs- und Wartungsarbei- ten ist das Gerät drucklos zu machen! Ver- letzungsgefahr!DE

• Halten Sie das Gerät so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedri- gem Druck aus.

• Wir empfehlen, dass Sie das Gerät di- rekt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden. Service-Informationen Es ist zu beachten, dass bei diesem Pro- dukt folgende Teile einem gebrauchs- gemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Riemen und Kupplung

• nicht zwingend im Lieferumfang enthal- ten! m Achtung! Ziehen Sie den Netzste- cker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeu- ge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann. m Achtung! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umge- bung aufbewahren. Nicht kippen, nur stehend aufbewahren! Lagerung (Bild 1, 2) Netzstecker, Schlauch und Zubehör

• Das Netzkabel (6) kann seitlich im Fach am Kompressor verstaut werden.

• Der Druckschlauch kann Werkzeugfach verstaut werden. Transport (Bild 5) Das Gerät kann am Handgri󰀨 (1) transpor- tiert werden.

12. Entsorgung und Wiederver-

wertung Das Gerät bendet sich in einer Verpa- ckung um Transportschäden zu verhin- dern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt wer- den. Das Gerät und dessen Zubehör be- stehen aus verschiedenen Materialien, wie z.B. Metall und Kunststo󰀨e. Führen Sie de- fekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Altgeräte dürfen nicht in den Haus- müll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtli- nie über Elektro- und Elektronik-Alt- geräte (2012/19/EU) und nationalen Ge- setzen nicht über den Hausmüll entsorgt werden darf.16

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer ef- fektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtver- waltung, dem ö󰀨entlich-rechtlichen Ent- sorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elekt- ronik-Altgeräten oder Ihrer Müllabfuhr. Dieses Produkt muss bei einer dafür vor- gesehenen Sammelstelle abgegeben wer- den. Dies kann z.B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammel- stelle für die Wiederaufbereitung von Elek- tro- und Elektronik- Altgeräte geschehen. Der unsachgemäße Umgang mit Altgerä- ten kann aufgrund potentiell gefährlicher Sto󰀨e, die häug in Elektro- und Elektro- nik-Altg+eräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Störung Mögliche Ursache Abhilfe Kompressor läuft nicht. • Netzspannung nicht vorhanden.

• Netzspannung zu niedrig.

• Außentemperatur zu niedrig.

• Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

• Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden.

• Nicht unter +5° C Außentemperatur betreiben.

• Motor abkühlen lassen ggf. Ursache der Überhitzung beseiti- gen. Kompressor läuft, jedoch kein Druck.

• Rückschlagventil undicht

• Rückschlagventil austauschen.

• Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen. Kompressor läuft, Druck wird am Ma- nometer angezeigt, jedoch Werkzeuge laufen nicht.

• Schlauchverbindungen undicht.

• Schnellkupplung undicht.

• Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

• Schnellkupplung überprüfen, ggf. ersetzen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Garantiebedingungen Revisionsdatum 28. Mai 2020, 9:14 AM Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service- Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx. Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www. scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.GB

Producent: scheppach Fabrikation von Holzbearbeitungs- maschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

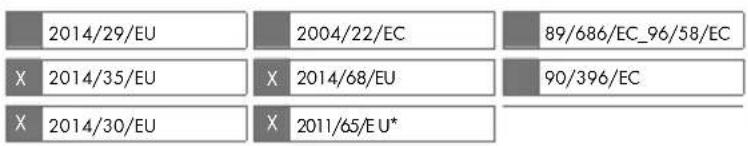

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel hereby declares the following conformity under the EU Directive and stand-ards for the following article déclare la conformité suivante selon la directive UE et les normes pour l’article dichiara la seguente conformità secondo le direttive e le normative UE per l‘articolo declara la conformidad siguiente según la directiva la UE y las normas para el artículo kinnitab järgmist vastavus vastavalt ELi direktiivi ja standarditejärgmist artiklinumbrit erklærer hermed, at følgende produkt er i overensstemmelse med nedenstå-ende EUdirektiver og standarder verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit försäkrar härmed följande överensstämmelse enligt EU-direktiv och standar-der för följande artikeln deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami pareiškia, taip atitiktis pagal ES direktyvos ir standartai šį straipsnį az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre izjavlja sledeco skladnost z EU-direktivo in normami za artikel prohlašuje následující shodu podle smernice EU a norem pro výrobek prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece artikle potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu декларира съответното съответствие съгласно Дирек-тива на ЕС и норми за артикул2014/29/EU 2014/35/EU 2014/30/EU2004/22/EC 2014/68/EU 2011/65/E U*89/686/EC_96/58/EC90/396/EC

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
