BRUKSANVISNING Air Force 4 SCHEPPACH

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Förklaring av symbolerna Läs och beakta bruksanvisningen och säkerhetsupplysningarna före idrifttagande! Bär skyddsglasögon! Bär hörselskydd! Varning för heta ytor. Varning för elektrisk spänning Varning! Anordningen är försedd med en automatiserad upp- startsstyrning. Håll utomstående borta från arbetet i enheten bort! Skyddsklass IISE

11. Rengöring, underhåll och förvaring ..............................................................65

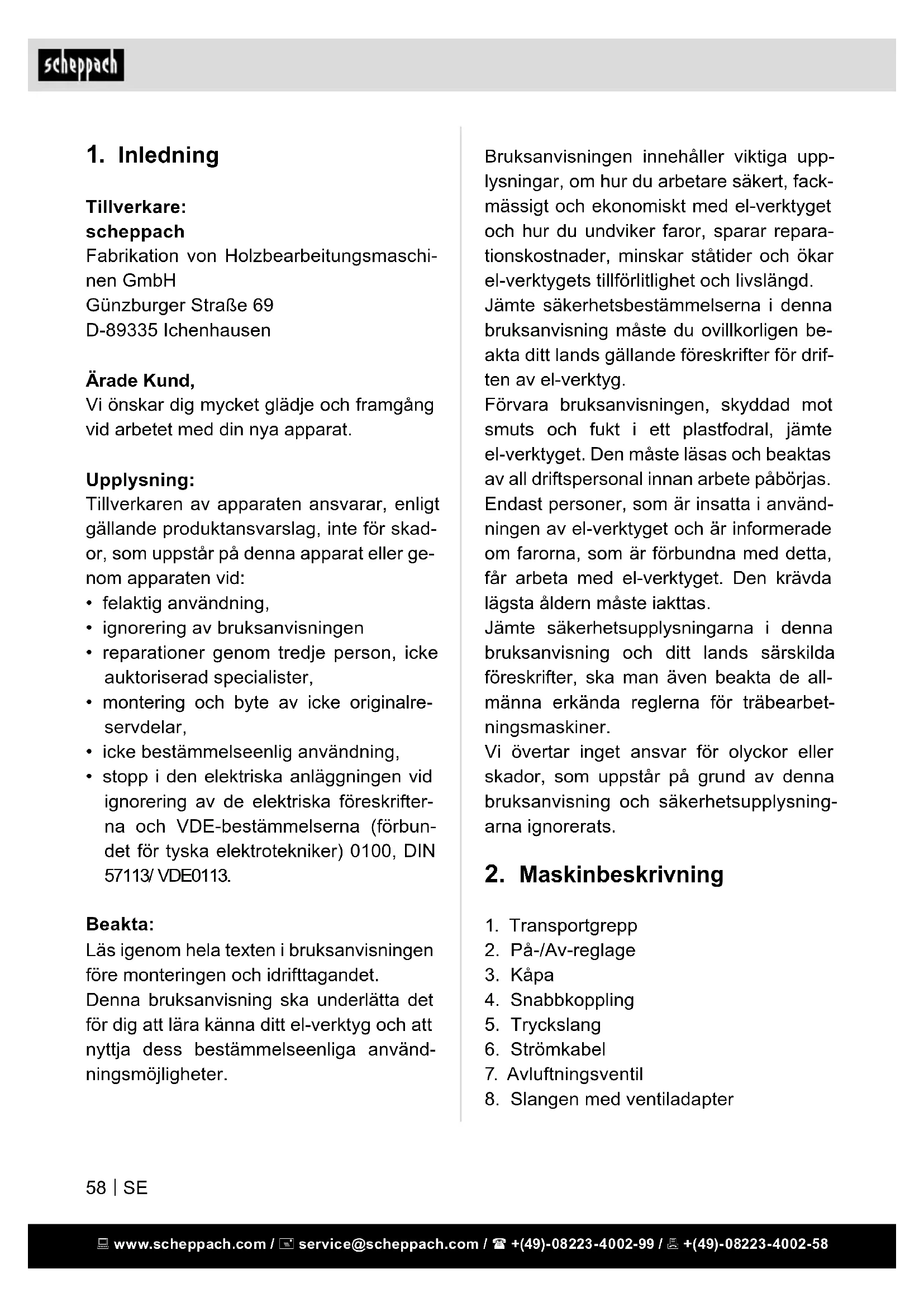

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Bruksanvisningen innehåller viktiga upp- lysningar, om hur du arbetare säkert, fack- mässigt och ekonomiskt med el-verktyget och hur du undviker faror, sparar repara- tionskostnader, minskar ståtider och ökar el-verktygets tillförlitlighet och livslängd. Jämte säkerhetsbestämmelserna i denna bruksanvisning måste du ovillkorligen be- akta ditt lands gällande föreskrifter för drif- ten av el-verktyg. Förvara bruksanvisningen, skyddad mot smuts och fukt i ett plastfodral, jämte el-verktyget. Den måste läsas och beaktas av all driftspersonal innan arbete påbörjas. Endast personer, som är insatta i använd- ningen av el-verktyget och är informerade om farorna, som är förbundna med detta, får arbeta med el-verktyget. Den krävda lägsta åldern måste iakttas. Jämte säkerhetsupplysningarna i denna bruksanvisning och ditt lands särskilda föreskrifter, ska man även beakta de all- männa erkända reglerna för träbearbet- ningsmaskiner. Vi övertar inget ansvar för olyckor eller skador, som uppstår på grund av denna bruksanvisning och säkerhetsupplysning- arna ignorerats.

7. Avluftningsventil

Tillverkare: scheppach Fabrikation von Holzbearbeitungsmaschi- nen GmbH Günzburger Straße 69 D-89335 Ichenhausen Ärade Kund, Vi önskar dig mycket glädje och framgång vid arbetet med din nya apparat. Upplysning: Tillverkaren av apparaten ansvarar, enligt gällande produktansvarslag, inte för skad- or, som uppstår på denna apparat eller ge- nom apparaten vid:

• felaktig användning,

• montering och byte av icke originalre- servdelar,

• icke bestämmelseenlig användning,

• stopp i den elektriska anläggningen vid ignorering av de elektriska föreskrifter- na och VDE-bestämmelserna (förbun- det för tyska elektrotekniker) 0100, DIN 57113/ VDE0113. Beakta: Läs igenom hela texten i bruksanvisningen före monteringen och idrifttagandet. Denna bruksanvisning ska underlätta det för dig att lära känna ditt el-verktyg och att nyttja dess bestämmelseenliga använd- ningsmöjligheter.SE

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 sade luftödet är det inte möjligt att driva verktyg som kräver ett mycket stort luftö- de (t ex slipmaskiner, stavslipmaskiner och mutterdragare). Maskinen får endast användas för de än- damål den är avsedd för. Varje ytterligare användning anses som icke avsedd an- vändning. För alla material- och person- skador som uppstår därav ansvarar an- vändaren/operatören och inte tillverkaren. Observera att våra apparater inte är kon- struerade i avsikt att användas för kom- mersiellt, hantverks- eller industribruk. Vi övertar inget ansvar om apparaten an- vänds för kommersiellt, hantverks- eller industribruk samt liknande bruk.

5. Säkerhetsanvisningar

m Obs! Vid användning av elektriska verktyg ska följande säkerhets åtgärder iakttas som skydd mot elchock, skade- och brandrisk. Läs alla dessa anvisningar innan du an- vänder det elektriska verktyget, och spara säkerhetsanvisningarna. Arbeta säkert

1. Håll ordning på arbetsområdet

- Ett stökigt arbetsområde kan ha olyck- or som följd.

2. Ta hänsyn till omgivningens iny-

tande - Utsätt inte det elektriska verktyget för regn, - Använd inte elektriska verktyg i fuktig eller blöt miljö. Risk för elchock! - Sörj för god belysning av arbetsområ- det. A. Universaladapter för ventiler med en diameter på ca. 6 mm B. Universaladapter för ventiler med en diameter på ca. 9 mm C. Adapter för H, J, K D. Blåsadapter E. Ventiladapter, t.ex. för cykelventiler F. Ventilnål G. Lufttrycksmätare däck H. Avluftningsadapter

• Öppna förpackningen och lyft försiktigt ut apparaten.

• Avlägsna förpackningsmaterialet samt förpacknings-/ och transportsäkringar (om de nns).

• Kontrollera att leveransen är fullständig.

• Kontrollera att apparaten och tillbehören inte skadats vid transport.

• Spara om möjligt förpackningen tills ga- rantin gått ut. m OBS! Apparaten och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för sväljskador och kvävning

4. Avsedd användning

Kompressorn är avsedd att producera tryckluft åt tryckluftsdrivna verktyg, vilka kan drivas med en luftmängd på upp till ca 180 l/min (t ex ringtryckmätare, luftpistoler och lackpistoler). På grund av det begrän-60

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 - Kontrolloera förlängningsledningar re- gelbundet och ersätt dessa om de är skadade.

10. Dra stickkontakten ur eluttaget

- när det elektriska verktyget inte an- vänds, innan underhåll och vid byte av verktyg.

11. Undvik att maskinen startar oav-

siktligt - Försäkra dig om att reglaget är avstängt när du sätter kontakten i eluttaget.

12. Använd förlängningskablar utomhus

- Använd enbart tillåtna förlängningska- blar med motsvarande beteckning för arbete utomhus. - Använd kabeltrummor enbart i utrullat tillstånd.

13. Var alltid uppmärksam

- Var uppmärksam på vad du gör. Arbe- ta förståndigt. Använd inte det elektris- ka verktyget om du är okoncentrerad.

14. Kontrollera att det elektriska verkty-

get inte har några eventuella skador - Innan ytterligare användning av det elektriska verktyget måste noggrant undersökas om skyddsanordningar el- ler lätt skadade delar fungerar korrekt och ändamålsenligt. - Kontrollera att de rörliga delarna fung- erar korrekt och inte fastnar samt att delar inte är skadade. Samtliga delar måste monteras korrekt och uppfylla alla krav för att garantera felfri drift av det elektriska verktyget. - Skadade skyddsanordningar och delar måste repareras eller bytas ut enligt bestämmelserna av en erkänd verkstad om inte annat anges i bruks- anvisningen. - Använd inte elektriska verktyg om brand-eller explosionsrisk består.

3. Skydda dig mot elchock

- Låt inte andra personer röra vid verk- tyget och kabeln, håll dem borta från arbetsområdet.

5. Förvara elektriska verktyg på ett sä-

kert ställe när de inte används. - När elektriska verktyg inte är i bruk bör de förvaras på ett torrt, högt beläget eller avstängt utrymme, utom räckhåll för barn.

6. Överlasta inte det elektriska verkty-

get. - De fungerar bättre och säkrare inom det angivna prestandaområdet.

7. Bär lämplig klädsel

- Bär ingen vid klädsel eller smycken, de kan fastna i rörliga delar. - Vid arbete i det fria rekommenderas gummihandskar och halkfria skor. - Bär hårnät om du har långt hår.

8. Använd inte kabeln för ändamål som

den inte är avsedd för. - Använd inte kabeln för att dra stick- kontakten ur eluttaget. Skydda kabeln mot värme,olja och skarpa kanter.

9. Vårda dina verktyg omsorgsfullt

- Håll kompressorn ren för ett gott och säkert arbete. - Följ underhållsföreskrifterna. - Kontrollera regelbundet det elektriska verktygets anslutningsledning och låt teknisk personal ersätta den om den är skadad.SE

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 - Skadade reglage måste ersättas i en kundtjänstverkstad. - Använd inga defekta eller skadade an- slutningskablar. - Använd inga elektriska verktyg om reglaget inte kan slås av och på.

15. Reparationer ska utföras av elektro-

teknisk personal - Detta elektriska verktyg följer gällan- de säkerhetsbestämmelser. Repara- tioner får enbart utföras av elektrotek- nisk personal och med användning av originalreservdelar; annars kan olyck- or uppstå för användaren.

- Använd för din egen säkerhet enbart de tillbehör och ytterligare apparater som anges i bruksanvisningen eller rekommenderas eller anges av tillver- karen. Användning av andra insätt- ningsverktyg eller tillbehör än de som rekommenderas i bruksanvisningen eller katalogen kan innebära en ska- derisk för dig.

- Använd hörselskydd när du använder kompressorn.

18. Byte av anslutningskabeln

- Om anslutningskabeln skadas måste den ersättas av tillverkaren eller elek- troteknisk personal, för att undvika ris- ker. Risk för elchock.

19. Fyllning av däck

- OBSERVERA! Manometern är inte kalibrerad! Kontrollera däckens tryck direkt efter fyllning med en lämplig manometer, t ex på en bensinstation.

20. Kompressorer som kan köras på

trakvägar i drift vid vägarbete - Se till att alla slangar och kranar är lämpade för högsta tillåtna ar- betstryck.

- Montera kompressorn på en jämn yta.

- Denna apparat kan användas av barn från 8 år och äldre liksom av personer med minskad fysisk, sensorisk eller mental förmåga eller med bristande erfarenhet och kunskap om de hålls under uppsikt eller instrueras om sä- ker användning av apparaten och för- står de därav resulterande riskerna. - Barn får inte leka med apparaten. - Apparaten får inte rengöras eller un- derhållas av barn.

23. Vi rekommenderar att matningsslangar

med tryck över 7 bar utrustas med en säkerhetskabel, t.ex. en stållina.

24. Undvik stora belastningar på lednings-

systemet då exibla slanganslutningar används för att undvika knäckställen. Varning! Detta el-verktyg skapar ett elek- tromagnetiskt fält under drift. Detta fält kan påverka aktiva eller passiva medicin- ska implantat under vissa omständigheter. För att förminska risken för allvarliga eller dödliga skador, rekommenderar vi att per- soner med medicinska implantat rådfrågar sina läkare och tillverkaren av det medi- cinska implantatet, innan de manövrerar el-verktyget.62

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Tillägg säkerhetsanvisningar Säkerhetsanvisningar vid arbete med tryckluft och luftpistoler

• Kompressorpumpen och ledningarna uppnår höga temperaturer vid drift. Be- röring leder till brännskador.

• Den luft som kompressorn suger in ska hållas fri från tillsatser som kan leda till brand eller explosion. Håll fast kopplingsstycket på slangen med handen när du lossar slangkopp- lingen. Så undviker du skador om slang- en snärtar tillbaka.

• Använd skyddsglasögon när du arbetar med luftpistol. Skador kan lätt uppstå genom främmande föremål och bort- blåsta delar.

• Blås aldrig mot personer med luftpi- stolen eller rengör kläder som sitter på kroppen. Risk för skada! Säkerhetsanvisningar vid färgbesprut- ning

• Använd inga lack eller lösningsmedel som har en brännpunkt på mindre än 55° C. Risk för explosion!

• Värm inte lack och lösningsmedel. Risk för explosion!

• Om hälsoskadliga vätskor bearbetas måste lterapparater (ansiktsmasker) bäras som skydd. Iaktta de skyddsåtgär- der som tillverkaren av dessa produkter anger.

• De angivelser och kännetecken som nns på förpackningarna av dessa ma- terial ska observeras. Eventuellt ska yt- terligare skyddsåtgärder utföras, särskilt lämplig klädsel och mask bör bäras.

• Under besprutningsproceduren liksom i arbetsutrymmet är rökning ej tillåten. Risk för explosion! Även färgångor är lättantändliga.

• Eldstäder, öppen låga eller gnistbildan- de maskiner får inte nnas på platsen resp. inte vara i drift.

• Förvara eller förtär ingen mat och dryck i arbetsutrymmet. Färgångor är hälso- vådliga.

• Arbetsutrymmet måste vara större än 30 m³ och för tillräckligt luftutbyte vid sprut- ning och torkning måste sörjas.

• Spruta inte i motvind. Principiellt måste den lokala polisens bestämmelser för brännbart resp. hälsovådligt sprutmate- rial följas.

• Bearbeta inte medel som testbensin, bu- tylalkohol och metylenklorid tillsammans med PVC-tryckslangen. Dessa medel förstör tryckslangen.

6. Tekniska uppgifter

1,93 dB Skydd IP20 Skyddsklass II Apparatens vikt i kg 5SE

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Bullervärdena utröntes enligt EN ISO 3477. Bär hörselskydd. Bullerpåverkan kan orsaka hörselförlust.

7. Kvarstående risker

Beakta de fastställda underhålls- och säker- hetsanvisningarna i instruktionsboken. Var alltid uppmärksam vid arbete och håll obehöriga på säkert avstånd från arbets- platsen. Även vid korrekt användning av apparaten nns alltid vissa kvarstående risker som inte kan uteslutas. Utifrån apparatens typ och konstruktion kan följande potentiella risker härledas:

• Oavsiktlig igångsättning av produkten.

• Skador på hörseln om inget föreskrivet hörselskydd används.

• Smutspartiklar, damm etc. kan hamna i ögon eller ansikte trots att skyddsglasö- gon används.

• Inandning av uppvirvlade partiklar.

8. Innan maskinen tas i drift

Övertyga dig om att uppgifterna på typskyl- ten överensstämmer med nätverksuppgif- terna innan du ansluter maskinen.

• Kontrollera att maskinen inte skadats vid transport. Anmäl genast eventuella skador till det transportföretag som leve- rerade kompressorn.

• Montering av kompressorn måste ske i användarens närhet.

• Undvik långa luftledningar och tillför- selsledningar (förlängningskablar).

• Se till att den luft som sugs in är torr och dammfri.

• Montera inte kompressorn i fuktiga eller våta rum.

• Kompressorn får bara drivas i lämpliga utrymmen (med god luftcirkulation och en omgivningstemperatur på +5°C till 40°C). I utrymmet får det inte nnas nå- got damm, några syror, ångor, explosiva eller brännbara gaser.

• Kompressorn är avsedd för användning i torra utrymmen. I utrymmen där vatten- stänk uppstår under arbete får kompres- sorn inte användas.

9. Montering och manövrering

m Obs! Montera utan undantag apparaten full- ständigt innan den tas i drift! Elnätanslutning

• Kompressorn är utrustad med en nätled- ning med jordat uttag. Kompressorn kan anslutas till alla jordade uttag 220 - 240V ~ 50 Hz som är avsäkrade med 16 A.

• Kontrollera att nätspänningen överens- stämmer med maskinprestandans drift- spänning innan maskinen tas i drift.

• Långa anslutningskablar samt förläng- ningar, kabeltrummor osv, förorsakar spänningsfall och kan förhindra att mo- torn startar.

• Vid låga temperaturer på under +5°C kan det hända att motorn inte startar . Strömeglage (bild 1)

• Dra strömreglaget uppåt för att starta kompressorn.64

• Tryck strömreglaget nedåt för att stänga av kompressorn. Ansluta (bild 2 - 4) m Observera! Stäng av apparaten. Håll fast kopplingen för att förhindra skad- or som kan uppstå av slangens rekyl.

• Anslut tryckluftslangen (5) till kompres- sorns snabbkopplare (4)

• Anslut det pneumatiska verktygets nip- pel på kompressorns tryckluftsslang (5).

• Om du vill dela på denna förbindel- se, dra tillbaka snabbkopplingen (4) på tryckluftsslangen (5). Använda däckpåfyllare (bild 1, 6, 7, 8) Däckpåfyllaren med tryckluft (G) fungerar för påfyllning av bildäck; med passande till- behör även för påfyllning och reglering av cykeldäck, uppblåsbara båtar, luftmadras- ser, bollar etc. Genom att använda avluft- ningsventilen (7) kan trycket minskas. m Observera! Manometern är inte kalibrerad! Kontrollera lufttrycket efter påfyllning med en kalibrerad apparat. Använda blåspistol Man kan även använda däckpåfyllaren (G) som blåspistol för rengöring av hålrum, nedsmutsade ytor och arbetsutrustning. För detta avlägsnas först slangen med ventiladapter (8). Skruva sedan ihop blåsadaptern (D) med däckpåfyllaren (G). Använda adapterset Adaptersetet möjliggör följande ytterligare användningar av däckpåfyllaren:

• Pumpning av bollar med hjälp av ven- tilnålen (F).

• Ventiladaptern (E) gör det möjligt att fylla på cykeldäck.

• Påfyllning av pooler, luftmadrasser eller båtar med hjälp av tillsatsadaptern (K).

• Påfyllning av artiklar med skruvventil (t.ex. båtar) med skruvventilsadaptern (J).

• Avluftning av artiklar med stora volymer. Till detta kan avluftningsventiladaptern (C) användas.

• De båda koniska universaladaptrarna (A / B) kan även användas för påfyllning av luftmadrasser.

Den installerade elektromotorn är an- sluten och redo för drift. Anslutningen motsvarar gällande VDE- och DIN-före- skrifter. Kundens elnätanslutning samt den förlängningskabel som används måste motsvara dessa föreskrifter. Defekt elanslutningskabel. På elektriska anslutningskablar uppstår ofta isoleringsskador. Orsaken kan vara:

• Tryckmärken, när ledningar dras genom fönster eller dörröppningar.

• Veck genom felaktig fästning eller drag- ning av anslutningskabeln.

• Snittskador om kabeln körts över.

• Isoleringsskador som uppstått då kabeln dragits våldsamt ur kontakten.

• Sprickor när isoleringen blir gammal.SE

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Sådana skadade elanslutningskablar får inte användas och är p g a isoleringsskad- orna livsfarliga. Kontrollera regelbundet att elanslutnings- kablarna inte är skadade. Tillse att kablen vid kontroll inte är ansluten till elnätet. Elanslutningskablar måste motsvara gäl- lande VDE- och DIN- föreskrifter. Använd anbart anslutningsledningar märkta med H05VV- F. Anslutningskablar måste vara typmärkta enligt föreskrifterna. Växelströmmotor Nätspänningen måste vara 220 - 240 V. Förlängningskablar på upp till 25 m måste ha ett tvärsnitt på 1,5 kvadratmillimeter. Anslutningar och reparationer av den elek- triska utrustningen får endast utföras av elektroteknisk personal. Vid frågor ange följande uppgifter:

• Typ av ström på motorn

• Uppgifterna på maskinens typskylt

• Uppgifterna på motorns typskylt

11. Rengöring, underhåll och

förvaring m Obs! Dra ur kontaktern innan alla rengörings- och underhållsarbeten! Risk för skada ge- nom elchock! m Obs! Vänta tills apparaten svalnat fullständigt! Riskför brännskador! m Obs! Före alla rengörings- och underhållsarbe- ten ska apparaten göras trycklös! Risk för skada! Rengöring

• Håll apparaten så damm- och smutsfria som möjligt. Gnid av maskinen med en ren duk eller blås av damm och smuts med tryckluft på lågt tryck.

• Vi rekommenderar att du rengör maski- nen direkt efter varje användning.

• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel då dessa kan angripa maskinens plastde- lar. Var noga med att inget vatten tränger in i maskinens inre.

• Innan rengöring måste slangen och be- sprutningsverktygen skiljas från kom- pressorn. Kompressorn får inte rengö- ras med vatten, lösningsmedel el.dyl. Serviceinformation Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Slitagedelar*: Bälte, Koppling

• ingår inte tvunget i leveransomfattningen! m Obs! Dra ur kontakten, släpp luften ur apparaten och alla tryckluftsverk- tyg. Stäng av kompressorn på ett sätt att obefogade personer inte kan ta den i drift.66

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 m Obs! Förvara kompressorn enbart i torr mil- jö och oåtkomlig för obefogade per- soner. Luta den inte, förvara den bara stående! Lagring (bild 1, 2) Kontakt, slang och tillbehör

• Nätkabeln (6) kan i sidled förvaras i fack- et på kompressorn.

• Tryckslangen kan också förvaras i verk- tygsfacket. Transport (bild 5) Apparaten kan transporteras med handta- get (1).

12. Skrotning och källsortering

Maskinen benner sig i en förpackning för att förhindra skador vid transport. Förpack- ningen är en råvara och kan alltså återan- vändas eller återföras till kretsloppet för rå- varor. Apparaten och dess tillbehör består av olika material som t ex metall och plast. Släng defekta byggdelar i källsorteringen. Fråga hos en återförsäljare eller kommu- nen! Släng inte gamla apparater tillsam- mans med hushållsavfall! Denna symbol anger att produkten inte får kastas tillsammans med hushållsavfall i enlighet med direkti- vet om avfall som utgörs av eller innehåll- er elektriska eller elektroniska produkter (2012/19/EU) och nationell lagstiftning. Produkten ska lämnas in på en för ända- målet avsedd uppsamlingsplats. Inlämning kan eventuellt göras på platsen för inköpet av produkten eller på en uppsamlingsplats för återvinning av elektriska och elektro- niska produkter. Felaktig hantering av av- fall kan på grund av de potentiellt farliga ämnen som ofta ingår i elektrisk och elek- tronisk utrustning ha en negativ inverkan på miljön och människors hälsa. Genom korrekt kassering av denna produkt kom- mer du att bidra till en e󰀨ektiv användning av naturresurser. För information om kas- sering av uttjänt utrustning för återvinning, kontakta kommunen för att ta reda på var din närmsta återvinningscentral nns för deponering av elektrisk och elektronisk utrustning.SE

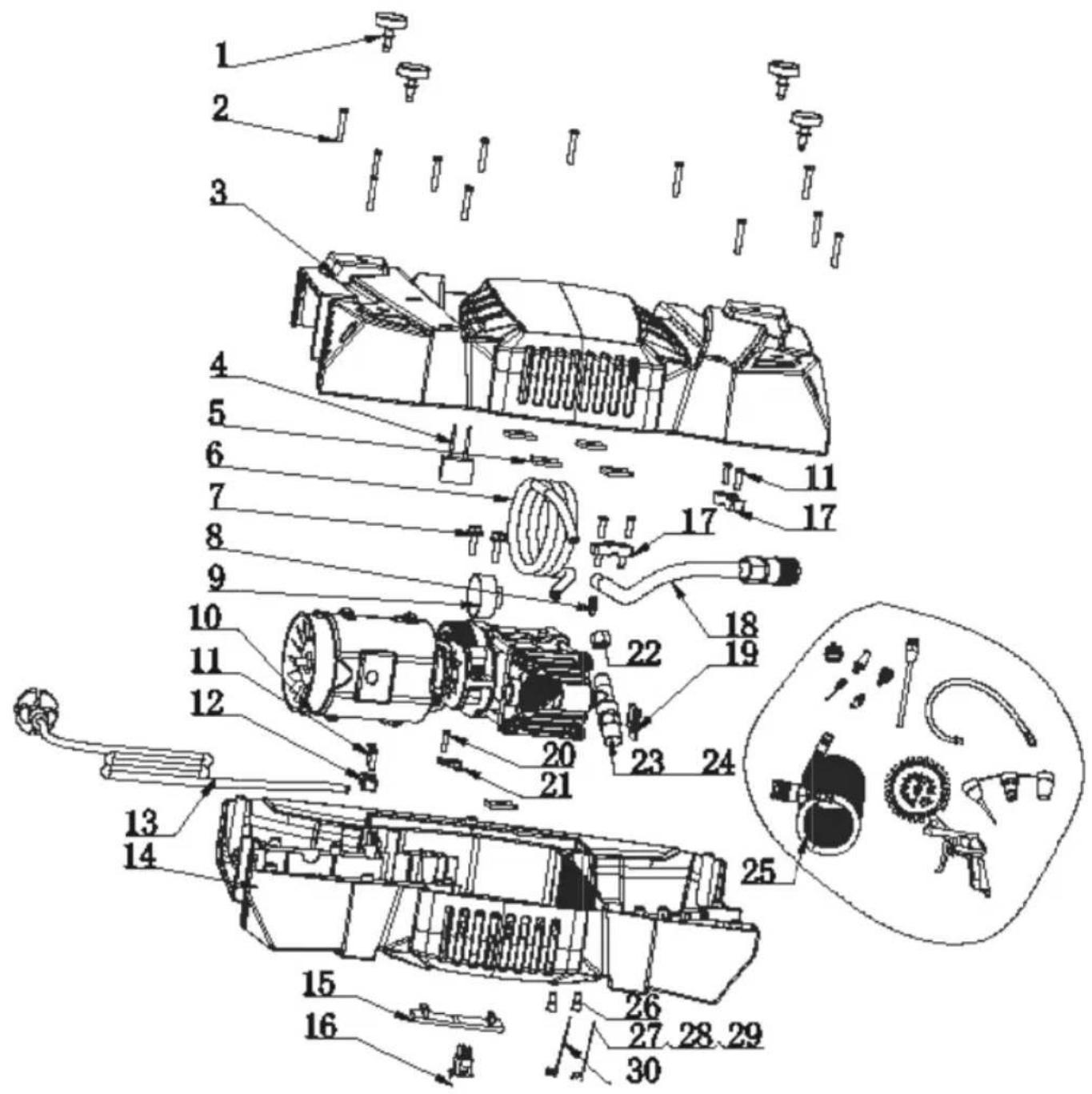

13. Åtgärder vid störning

Störning Möjlig orsak Åtgärd Kompressorn startar inte.

• Ingen nätspänning nns.

• Nätspänningen är för låg.

• Yttertemperaturen är för låg.

• Motorn är överhettad.

• Kontrollera kabeln, stickkontakten, säkringar och eluttag.

• Undvik för långa förlängningskablar. Använd en förlängningskabel med tillräckligt ledartvärsnitt.

• Använd inte apparaten vid tempera- turer under +5° C.

• Låt motorn svalna resp. avlägsna orsaken till överhettningen. Kompressorn är igång men inget tryck nns.

• Backventilen är otät.

• Tätningarna är trasiga.

• Byt ut backventilen.

• Kontrollera tätningar, låt en verk- stad byta ut trasiga tätningar. Kompressorn är igång, manometern visar tryck men verktygen fungerar inte.

• Snabbkopplingen är otät.

• Kontrollera tryckluftslang och verk- tyg, byt ut dem vid behov.
