BEDIENUNGSANLEITUNG DPGS14M PROGRESS

Lesen Sie die Anweisungen sorgfältig vor der Installation und bevor Sie Ihr Gerät in Betrieb setzen. Der Hersteller haftet nicht für unsachgemäße Installation und Nutzung der Geräte, die Verletzungen und Schäden verursachen können. Halten Sie die Anweisungen gri󰀨bereit, so dass sie während des Gebrauchs leicht konsultierbar sind. Dieses Gerät en- tspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Sicherheit von Kindern und gefährdeten Erwachse- nen ACHTUNG! Erstickungs-, Verletzungs- und dauerhafte Unfähigkeitsgefahr.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Per- sonen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.

• Kinder dürfen nicht mit dem Gerät spielen. Kinder unter 3 Jahren dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten.

• Kinder dürfen das Gerät nicht reinigen oder warten, wenn sie dabei nicht beaufsichtigt werden.

• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiß.

• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

• Halten Sie Kinder unter 8 Jahren vom Gerät und dem Netzkabel fern. Warnungen zur allgemeinen Sicherheit Das Gerät wird bei Gebrauch heiß. Berühren Sie nicht die Heizkörper des Gerätes. Verwenden Sie immer Topfhand-15 schuhe, um hitzebeständiges Zubehör oder Töpfe und Pfan- nen in das Gerät zu stellen oder herauszunehmen.

• Das Gerät kann im Innenraum je nach gewählter Tempe- ratur und Benutzungsdauer bis zu ca. 80 °C heiß werden. Verwenden Sie zum Herausnehmen des erwärmten Ge- schirrs bei Bedarf Topfhandschuhe.

• Stellen oder setzen Sie sich nicht auf die geö󰀨nete Ge- schirrschublade. Der Teleskopauszug wird beschädigt. Die Belastbarkeit der Geschirrschublade beträgt max. 15kg.

• Bewahren Sie keine Kunststo󰀨behälter oder brennbare Gegenstände im Gerät auf. Beim Einschalten können sie schmelzen oder sich entzünden. Brandgefahr!

• Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die Temperaturentwicklung können leicht entzünd- bare Gegenstände in der Nähe zu brennen beginnen.

• Nicht mehr benutzte Geräte müssen vom Elektronetz ge- trennt und alle wegführenden elektrischen Leitungen en- tfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstellen. Installation

• Während der Installation folgen Sie die Anweisungen die getrennt geliefert wur

• Der Schutz gegen direktes Berühren muss durch den Integrationsmodus gewährleistet sein.

• Die Elektronik muss mit einer Einrichtung zur Abschaltung ausgestattet sein, womit das Gerät sich von jedem Pol vom Netz ausschalten lässt und die vollständige Trennung unter der Überspannungskateg

• Für die elektrische Verbindung muss ein Stecker verwendet werden, der nach der Installation zugänglich ist. ACHTUNG! Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereins

timmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur. ACHTUNG! Bei einem Kabel ohne Stecker muss es von einem Elektro

fachkraft installiert und angeschlos- sen werden. Wenden Sie sich in diesem Fall an einen Elektrofachkraft, der mit den Sicherheitsvorschriften vertraut ist und der die Arbeiten entsprechend diesen und allen in dieser Anleitung enthaltenen Anwei

sungen durchführt. Für Schäden, die durch unsachgemäße Montage oder Anschluss entstehen, übernimmt der Hersteller keine Haftung. ACHTUNG! Die elektrische Si

cherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vor

schriftsmäßig installiertes Schutzlei- tersystem angeschlossen wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die16 durch eine fehlende oder unter- brochene Schutzleiterverbindung verursacht werden (z. B. elektrischer Schlag). ACHTUNG! Verwenden Sie das Gerät nur, wenn es ordnungsgemäß eingebaut ist. Nur so kann die Gefahr des Berührens spannungsführender Teile vermieden werden. ACHTUNG! Öffnen Sie niemals die Struktur des Gerätes. Möglicher Kon

takt mit spannungsführenden Teilen oder Veränderungen an der elektri

schen und mechanischen Struktur können zu gefährlichen Situationen für den Benutzer führen und die korrekte Funktion des Gerätes beein

trächtigen. Reinigung

• Verwenden Sie keine Scheuermittel oder scharfe Metallschaber zum Reinigen des Türglases, da diese die Oberfläche zerkratzen und somit zum Zersplittern des Glases führen können.

• Verwenden Sie zur Reinigung des Geräts keinen Dampfreiniger.

• Verwenden Sie keinen Dampfstrahler oder Hochdruckreiniger. Zum einen kann der Dampf an spannungsführende Teile gelan

gen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dau

erhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet. Reparaturen

• Wenn das Anschlusskabel beschädigt ist, kann dieses nur vom Hersteller, seinem Servicepartner oder einer anderen qualifi

zierten Person ausgetauscht werden, um eine gefährliche Situation zu verhindern. ACHTUNG! Bei Installations- und Reparaturarbeiten muss das Gerät vom Netz getrennt sein. Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist: – Die Sicherungen der Hausinstalla

tion ausgeschaltet sind. – Die Netzanschlussleitung vom Elektronetz getrennt ist. Ziehen Sie bei Geräten mit Netzstecker nicht an der Anschlussleitung, sondern am Stecker, um das Gerät vom Netz zu trennen. ACHTUNG! Wartungs- oder Repara

turarbeiten, insbesondere an span- nungsführenden Teilen, dürfen nur von dem vom Hersteller autorisierten Fachpersonal durchgeführt werden. Der Hersteller und der Wiederver

käufer lehnen jegliche Haftung für eventuelle Schäden ab, die Perso

nen, Tieren oder Sachen infolge der Nichtbeachtung der vorliegenden In

stallationsanleitung zugefügt werden. ACHTUNG! Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorge

nommen werden, sonst besteht bei nachfolgenden Schäden kein Garan

tieanspruch mehr.17 GERÄTEBESCHREIBUNG Hauptkomponenten

Frontplatte mit Push-Push-Mechani- smus oder Griff Bedienprinizip Dieses Gerät verfügt über ein Heißluftsys- tem. Ein Gebläse verteilt die Wärme des Heizkörpers optimal in der Schublade. Das Thermostat ermöglicht die Bestim- mung und Überwachung der gewünschten Geschirrtemperatur. Durch die entstehende Luftzirkulation wird das Geschirr gleichmäßig und schnell erwärmt. Ein Schutzgitter verhindert die Berührung mit Heizkörper und Gebläse. Der Boden der Geschirrschublade ist mit einer Antirutschauage ausgelegt, die das Verrutschen des Geschirrs beim Ö󰀨nen und Schließen der Schublade verhindert.18 Vor dem ersten Gebrauch Vor dem ersten Benutzen sollten Sie Ihr Gerät innen und außen mit einem feuchten Tuch abwischen und an- schließend trocknen, siehe dazu Hinweise „Reinigung und Pflege“. Den rutschfesten Boden entfernen. Heizen Sie die leere Schublade minde- stens 2 Stunden lang auf. Stellen Sie dazu den Temperaturknebel auf Maximum (siehe Kapitel „Temperatur wählen“). Sorgen Sie dabei für eine gute Belüftung der Küche. Die Bauteile sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbil- dung. Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschan- schluss oder Gerätedefekt hin. Bedienelemente Die Bedienelemente bestehen aus dem Thermostat und dem Ein-/Aus-Schalter. Sie sind nur sichtbar, wenn die Geschirr- schublade geöffnet ist. BEDIENUNG Bedienprinzip

• Um die Wärmeschublade zu verwen- den verfahren wie folgt:

• Stellen Sie das Geschirr in die Schu- blade.

• Vermeiden Sie es, Geschirr senkrecht vor den Belüftungslöcher zu platzieren.

• Die heiße Luft würde nicht vollständig aus den Schlitzen entweichen. Das Ge- schirr würde nicht gleichmäßig erhitzt werden.

• Um die Funktion zu wählen, drehen Sie bitte den Schalter auf die gewünschte Position.

• Schalten Sie das Gerät durch drücken des EIN-/AUS-Schalters ein. Der Schal- ter leuchtet auf.

• Schließen Sie die Schublade.

• Beachten Sie, dass sich die Schubla- de wieder öffnen kann, wenn sie mit übermäßigem Schwung geschlossen wird. Schalten Sie das Gerät aus, bevor Sie das erwärmte Geschirr entnehmen. Funktion wählen Der Funktionswähler ermöglicht die stufenlose Einstellung der Temperatur zwischen ca. 30 und 80 °C. Den Funktionswähler nur linksherum bis zur Position “0“drehen oder nach rechts bis zum Anschlag, den sonst wird der Wähler zerstört. Ist die gewählte Temperatur erreicht, schaltet sich die Heizung ab. Sobald die Temperatur unter den eingestellten Wert sinkt, schaltet sich die Heizung wieder ein. Auf der Temperaturskala sind absolute Temperaturwerte in °C und Symbole mar- kiert, die die optimale Temperatur für die jeweilige Geschirrgruppe darstellen:19 Symbol °C (*) Funktion Warnung 30 °C Antauen. Teig gehen lassen. Joghurt fermentieren.

Teig abdecken. Behälter abdecken. 45°C Tassen/Gläser vorwärmen. - 60°C Geschirr vorwärmen. Schonende Erwärmung von Spei- sen.

Teller vorwärmen. 70°C Speisen warmhalten. Teller vorwärmen und Speisen abdecken. 80°C Speisen erhitzen. Teller vorwärmen.

• Die Temperaturen beziehen sich auf die leere und geschlossene Schublade. Aufheizzeiten Unterschiedliche Faktoren beeinflussen die Aufheizzeit:

• Material und Dicke des Geschirrs

• Wiederholtes Öffnen und Schließen der Schublade.

• Absolute Angaben sind daher nicht möglich.

• Bitte ermitteln Sie im praktischen Ge- brauch die optimalen Einstellungen für Ihren Haushalt. Vorschläge für die Funktion „Speisen warmhalten“ und „Speisen erhitzen“: Heizen Sie das Gerät grundsätzlich 15 Minuten vor, um sicherzustellen, dass im Innenraum die erforderliche Temperatur vorliegt.20 Die Reinigung stellt die einzige, norma- lerweise erforderliche Wartung dar. ACHTUNG! Die Reinigung muss an dem von der Stromversorgung getrennten Gerät durchgeführt werden. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Stromversorgungskreis des Gerätes ab. Benutzen Sie keine aggressiven Reinigungs- oder Scheuermittel, keine kratzenden Scheuertücher noch spitze Gegenstände, denn es können Flecken entstehen. Verwenden Sie keinesfalls Dampf

strahler oder Hochdruckreiniger. Stirnseite und Bedienblende Es reicht, das Gerät mit einem feuchten Lap- pen zu reinigen. Geben Sie, falls das Gerät sehr verschmutzt sein sollte, einige Tropfen Geschirrspülmittel ins Waschwasser. Wischen Sie danach das Gerät mit einem trockenen Tuch ab. Für Wärmeschubladen mit Edelstahlvorder

seite können Spezialmittel für Edelstahlober- flächen verwendet werden. Diese Mittel vermeiden, dass die Ober

flächen schnell wieder schmutzig werden. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf. Zur Reinigung von Schubladen mit Alumi

niumfronten verwenden Sie ein mildes, nicht scheuerndes Reinigungsmittel und tragen es mit einem weichen, fusselfreien Tuch auf. Reinigen Sie die Oberfläche horizontal und ohne Druck. Innenraum Reinigen Sie nach jeder Nutzung die In- nenwände mit einem feuchten Tuch. Geben Sie, falls das Gerät sehr verschmutzt sein sollte, einige Tropfen Geschirrspülmittel ins Waschwasser. Wischen Sie danach das Gerät mit einem trockenen Tuch ab. Verhindern Sie das Eindringen von Wasser in die Belüftungslöcher. Nutzen Sie die Wärmeschublade nur nach

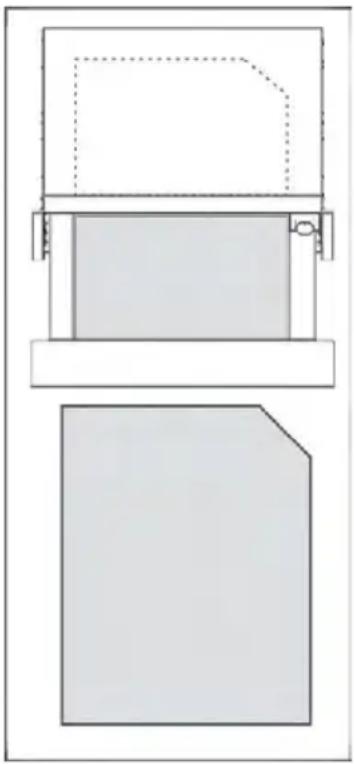

dem sie trocken ist. Antirutschauflage Die Antirutschauflage kann zur Reinigung des Schubladenbodens herausgenommen werden. Die Auflage reinigen Sie am besten von Hand mit warmem Wasser und einem milden Spülmittel. Trocknen Sie sie im Anschluss gut ab. Legen Sie die Antirutschauflage erst wieder in die Schublade, wenn sie ganz trocken ist.

REINIGUNG UND PFLEGE21

ACHTUNG! Jegliche Art von Re- paratur darf nur von spezialisierten Fachleuten ausgeführt werden. Jeder Eingriff, der durch nicht vom Hersteller autorisierte Personen vorgenommen wird, ist gefährlich. Folgende Probleme können beho- ben werden, ohne den Kunden- dienst zu benachrichtigen: Bevor Sie sich an den technischen Kundendienst wenden, überprüfen Sie Folgendes: Das Geschirr erwärmt nicht ausreichend? Prüfen Sie, ob: – Das Gerät eingeschaltet ist. – Die richtige Temperatureinstellung gewählt wurde. – Die Belüftungslöcher durch große Teller oder Schüsseln verdeckt sind. – Das Geschirr lange genug erwärmt wurde.

• Unterschiedliche Faktoren beeinflus- sen die Aufheizzeit, zum Beispiel: – Material und Dicke des Geschirrs – Beladungsmenge – Beladungsanordnung

• Das Geschirr erwärmt überhaupt nicht? Prüfen Sie, ob: – Sie ein Gebläsegeräusch hören. Falls das Gebläse läuft, ist der Heizkörper defekt. Falls das Gebläse nicht läuft ist das Gebläse defekt. – Die Sicherung der Hausinstallation durchgebrannt ist.

• Temperatur lässt sich nicht mehr regeln: – Der Temperaturregler ist defekt.

• Beim Einschalten des Gerätes leuchtet der Ein-/Aus-Schalter nicht? – Die Kontrolllampe des Schalters ist defekt. WAS IST IM FALLE EINER FUNKTIONSSTÖRUNG ZU TUN? INSTALLATIONSANLEITUNG Vor der Installation Überprüfen Sie, dass die Versorgungsspan- nung, die auf dem Typenschild angegeben ist, mit Ihrer Netzspannung übereinstimmt. Öffnen Sie die Schublade und entnehmen Sie alle Zubehörteile sowie das Verpackun

gsmaterial. ACHTUNG! Die Vorderseite der Schublade kann mit einer Schutzfo

lie versehen sein. Ziehen Sie diese Folie vor der er

sten Benutzung des Gerätes Ofens vorsichtig ab, indem Sie an deren Unterseite beginnen. Vergewissern Sie sich, dass die Wärmeschublade nicht beschädigt ist. Überprüfen Sie, ob die Schubla

de richtig schließt. Benachrichtigen Sie den Kundendienst im Falle von vorhandenen Schäden. ACHTUNG! Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes leicht zugänglich ist, außerhalb der Gerätenische.22 Der Geschirrwärmer darf ausschließlich in Kombination mit den vom Hersteller an- gegeben Geräten eingebaut werden. Bei Kombination mit anderen Geräten erlischt der Garantieanspruch, da die Gewähr für einen ordnungsgemäßen Betrieb nicht mehr gegeben ist. Installation ACHTUNG! Während der Instal- lation folgen Sie die Anweisungen die getrennt geliefert wurden. Für den Einbau von Geschir- rwärmer und Kombinationsgerät muss ein fest eingebauter Zwi- schenboden vorhanden sein, der die erforderliche Tragfähigkeit für beide Geräte gewährleistet. Das Kombinationsgerät wird ohne weiteren Zwischenboden direkt auf den eingebauten Geschirrwärmer gestellt. Beachten Sie für den Einbau des Kombinationsgerätes unbedingt die Informationen der jeweiligen Gebrauchs- bzw. Montageanwei- sung. Elektroanschluss Der Elektroanschluss muss von einem qualifizierten Techniker gemäß der gelten- den Gesetzgebung durchgeführt werden. Vor Anschluss der Wärmeschublade an das Hauptnetz muss sichergestellt wer- den, dass Spannung und Frequenz des Hauptnetzes den Angaben des Typen- schilds entsprechen. Der Elektroanschluss erfolgt über einen allpoligen Schalter, der für die entsprechende Stromstärke geeignet ist. Dieser Schalter sollte einen Mindestab- stand von 3 mm zwischen den Kontakten aufweisen, sodass eine Unterbrechung im Notfall bzw. bei einer Reinigung der Wärmeschublade möglich ist. Der Anschluss muss mit einer angemes- senen Erdung gemäß den geltenden Vorschriften ausgestattet sein. ACHTUNG! Die Wärmeschublade muss geerdet sein. Das Auswechseln des biegsamen Stromkabels an der Wärmeschub- lade sollte nur von einem qualifi- zierten Kundendienstmitarbeiter vorgenommen werden, da hierfür besonderes Werkzeug erforderlich ist. Der Hersteller und der Wieder- verkäufer lehnen jegliche Haftung für eventuelle Schäden ab, die Personen, Tieren oder Sachen infolge der Nichtbeachtung der vorliegenden Installationsanleitung zugefügt werden.23 .Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesun- dheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sam- melstelle oder wenden Sie sich an Ihr Gemeindeamt.

UMWELT- UND GESUNDHEITSSCHUTZ24
