BEDIENUNGSANLEITUNG ZISTE6700DH Zipper

DE BETRIEBSANLEITUNG STROMERZEUGER

Übersetzung / Translation

2 SICHERHEITSZEICHEN / SAFETY SIGNS / VARNOSTNE OZNAKE /

SYMBOLES DE SÉCURITÉ 5

3 TECHNIK / TECHNICS / TEHNIKA / TECHNIQUE 7

4 VORWORT (DE) 10 5 SICHERHEIT 11

5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen .................................. 11

5.4 Spezielle Sicherheitshinweise zum Betrieb der Maschine .................................. 12

5.5 Sicherheitshinweise für Maschinen mit Verbrennungsmotor ............................. 12

29 EXPLOSIONSZEICHNUNGEN / EXPLODED DRAWINGS /

32 GEWÄHRLEISTUNG (DE) 57

2 SICHERHEITSZEICHEN / SAFETY SIGNS / VARNOSTNE OZNAKE /

BEDEUTUNG DER SYMBOLE

Vergiftungsgefahr durch Kolhenmonoxid (CO)! Nicht in Innenräumen und in der Nähe von offenen Fenstern und Belüftungen verwenden EN Danger of Intoxication (CO)! Only use outdoors and far from open windows and vents!

DE Warnung vor heißer Oberfläche

DE Vor Nässe schützen!

Warnung vor feuergefährlichen Stoffen; nicht während des Betriebs befüllen.

DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern! EN Warning signs and/or stickers on the machine which are illegible or have been removed must be replaced immediately!

3 TECHNIK / TECHNICS / TEHNIKA / TECHNIQUE

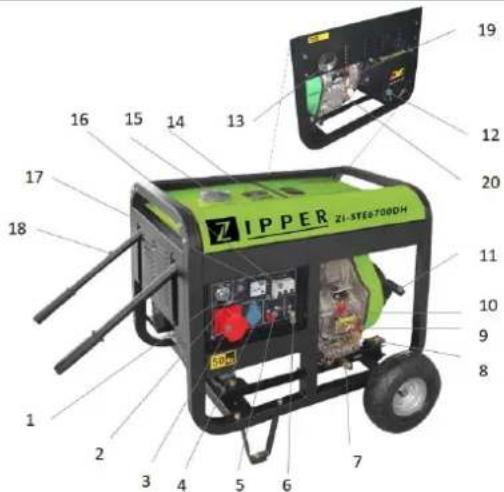

Bezeichnung / name / Naziv / Désignation

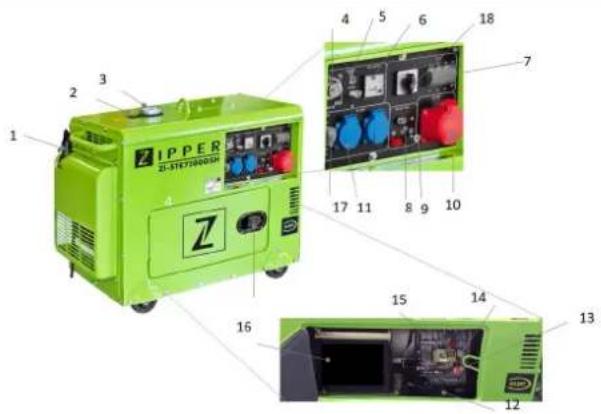

Bezeichnung / name / Naziv / Désignation

Pos Bezeichnung / name / Naziv / Désignation

12.5 l (Diesel) 14.5 l (Diesel)

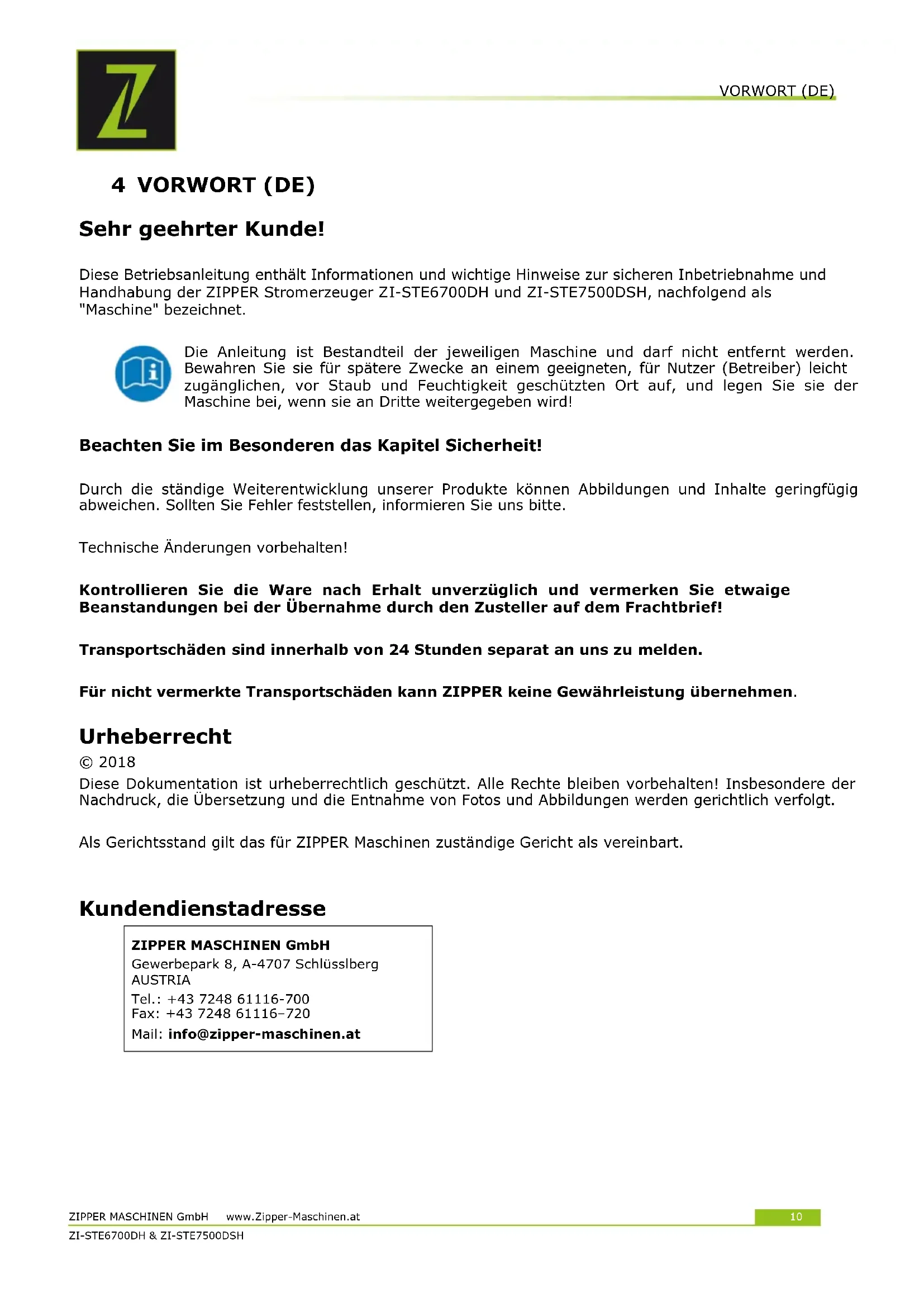

4 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der ZIPPER Stromerzeuger ZI-STE6700DH und ZI-STE7500DSH, nachfolgend als "Maschine" bezeichnet. Die Anleitung ist Bestandteil der jeweiligen Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn sie an Dritte weitergegeben wird! Beachten Sie im Besonderen das Kapitel Sicherheit! Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte. Technische Änderungen vorbehalten! Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden. Für nicht vermerkte Transportschäden kann ZIPPER keine Gewährleistung übernehmen. Urheberrecht © 2018 Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt. Als Gerichtsstand gilt das für ZIPPER Maschinen zuständige Gericht als vereinbart.

5 SICHERHEIT Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Maschine. Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine, und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!

5.1 Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Zum Betreiben von elektrischen Geräten, deren max. Leistung innerhalb der Leistungsangaben des Generators liegen. Ein höherer Anlaufstrom von induktiven Verbrauchern muss berücksichtigt werden. Der Generator ist für den Betrieb von herkömmlichen ohmschen und induktiven Verbrauchern wie z.B. Lichterketten, elektrischen Handwerkzeugen (Bohrmaschinen, elektrischen Kettensägen, Kompressoren) bestimmt. Beim Anschluss an stationären Anlagen wie Heizung, Hausversorgung, Klimaanlagen oder für die Stromversorgung von Wohnmobilen, sind bezüglich des Anschlusses und der Erdung unbedingt eine Elektrofachkraft sowie der Heizungshersteller zu Rate zu ziehen. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

5.1.1 Technische Einschränkungen

Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt: Rel. Feuchtigkeit: max. 65 % Temperatur (Betrieb) +5° C bis +40° C Temperatur (Lagerung, Transport) -20° C bis +55° C Höhenlagen bis max. 1800m

5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen

• Betreiben der Maschine ohne adäquate körperliche und geistige Eignung

• Betreiben der Maschine ohne entsprechende Kenntnis der Bedienungsanleitungen (Maschine + Motor).

• Änderungen der Konstruktion der Maschine

• Betreiben der Maschine bei Nässe und Regen

• Betreiben der Maschine in explosionsgefährdeter Umgebung

• Betreiben der Maschine in Innenräumen oder geschlossenen Bereichen

• Betreiben der Maschine ohne funktionierende bzw. fehlende Schutzbleche

• Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen

• Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine

• Nutzen der Maschine zum Transport von Personen Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge.

5.2 Anforderungen an Benutzer

Die körperliche und geistige Eignung sowie die Kenntnis und das Verständnis der Betriebsanleitung sind Voraussetzungen für den Betrieb der Maschine. Personen, die aufgrund ihrer körperlichen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unwissenheit nicht in der Lage sind, die Maschine sicher zu bedienen, dürfen sie nicht ohne die Aufsicht oder Anweisung einer verantwortlichen Person benutzen.SICHERHEIT ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 12

ZI-STE6700DH & ZI-STE7500DSH

Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken können! Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an. Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.

5.3 Allgemeine Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten insbesondere folgende Punkte zu berücksichtigen:

• Überprüfen Sie die Maschine vor jeder Verwendung auf ihren einwandfreien Zustand. Achten Sie darauf, dass alle Schutzvorrichtungen am richtigen Platz und funktionstüchtig sind, und vergewissern Sie sich, dass alle Muttern, Schrauben etc. fest angezogen sind. Nehme Sie die Maschine nicht in Betrieb, wenn Sie merken, dass Teile fehlen oder beschädigt sind!

• Sorgen Sie im Arbeits- und Umgebungsbereich der Maschine für ausreichende Lichtverhältnisse.

• Halten Sie Hände und Füße von sich bewegenden Maschinenteilen fern und achten Sie beim Arbeiten stets auf sicheren Stand.

• Entfernen Sie Einstellwerkzeug vor dem Einschalten von der Maschine.

• Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät einhalten, und halten Sie insbesondere Kinder von der Maschine fern.

• Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.

• Tragen Sie stets geeignete persönliche Schutzausrüstung (Gehörschutz, etc.)!

• Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!

• Betreiben Sie das Gerät niemals in Gegenwart brennbarer Flüssigkeiten oder Gase (Explosionsgefahr!).

• Führen Sie Wartungs-, Einstell- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durch.

• Verwenden Sie nur von Zipper Maschinen empfohlene Ersatzteile und Zubehör.

5.4 Spezielle Sicherheitshinweise zum Betrieb der Maschine

• Stromerzeuger nicht verwenden bei Regen, Nässe bzw. hoher Luftfeuchtigkeit. STROMSCHLAGGEFAHR. LEBENSGEFAHR!

5.5 Sicherheitshinweise für Maschinen mit Verbrennungsmotor

• Berühren Sie Motor und/oder Auspufftopf im laufenden Betrieb bzw. unmittelbar nach dem Abstellen nicht! Diese Bereiche werden im Betrieb heiß und können Verbrennungen verursachen.

• Betreiben Sie das Gerät nicht in geschlossenen Bereichen oder in schlecht belüfteten Räumen, außer es besteht adäquate Lüftung durch Abluftventilatoren oder Schläuche. (Erstickungsgefahr durch Kohlenmonoxyd!)

• Rauchen Sie nicht während des Betriebs der Maschine.

• Rauchen Sie nicht beim Auftanken der Maschine.

• Betanken Sie die Maschine nur in einem gut belüfteten Bereich.

• Betanken Sie die Maschine nicht, wenn der Motor läuft oder die Maschine noch heiß ist.

• Tanken Sie die Maschine nicht in der Nähe offener Flammen auf.

• Verschütten Sie beim Auftanken keinen Kraftstoff.

• Verwenden Sie Benzin oder andere Arten von Kraftstoff bzw. entflammbare Lösungen nicht zum Reinigen der Maschinenteile, vor allem nicht in geschlossenen Räumen. Die Dämpfe von Kraftstoffen und Lösungen können explodieren.

• Halten Sie den Bereich um den Auspufftopf immer frei von Fremdsubstanzen, wie z.B. Blättern, Papier, Kartons etc. Ein heißer Auspufftopf könnte diese Substanzen entzünden und ein Feuer verursachen.

• Verschließen Sie den Tankdeckel nach dem Tankvorgang wieder.

• Überprüfen Sie Kraftstoffleitung und Tank regelmäßig auf Undichtheit und Risse. Betreiben Sie die Maschine nicht, wenn Lecks im Kraftstoffsystem bekannt sind.

• Lagern Sie Kraftstoff nur in dafür vorgesehenen und zugelassenen Behältern.SICHERHEIT ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 13

ZI-STE6700DH & ZI-STE7500DSH

5.6 Gefahrenhinweise

Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen.

• Verbrennungsgefahr: Das Berühren der Schalldämpfer, des Auspuffes und anderer erhitzbare Maschinenkomponenten kann, nach längerem durchgehenden Betrieb bzw. wenn der Motor heiß ist, zu schweren Verbrennungen führen.

• Feuer- und Explosionsgefahren NIEMALS Treibstoff oder Motoröl nachfüllen, während die Maschine im Betrieb oder heiß ist. Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten. Den Kraftstofftank nicht überfüllen und beim Auftanken die Verschüttung des Benzins vermeiden. Falls Kraftstoff verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors vollkommen trocken/gereinigt ist. Stellen Sie sicher, dass der Tankverschluss nach dem Auftanken wieder gut verschlossen ist.

• Chemische Gefahren Einen Benzin- oder Dieselmotor nie in einem verschlossenen Bereich ohne ausreichende Belüftung bedienen oder auftanken. Kohlenmonoxid Abgase von den inneren Antriebseinheiten des Verbrennungsmotors können in begrenzten Räumen durch Einatmen Gesundheitsschäden und Tod verursachen. Daher die Maschine nur in gut gelüfteten Räumen bzw. im Freien in Betrieb nehmen. Flüssige Kraftstoffe können auf der Haut und der Umwelt schwere Schäden verursachen.

• Gefahr durch elektrischen Strom Direkter elektrischer Kontakt kann zu Stromschlägen führen. Niemals mit feuchten Händen berühren. Achten Sie auf ausreichende Erdung.

• Gehörschädigungen Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz verwenden! Bedingt durch Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind: GEFAHR Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht gemieden wird. VORSICHT Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS

Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird. Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!MONTAGE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 14

6.1 Lieferumfang prüfen

Überprüfen Sie die Maschine nach Erhalt der Lieferung/nach dem Auspacken umgehend auf Transportschäden bzw. fehlende oder beschädigte Teile. Vermerken Sie sichtbare Transportschäden unverzüglich auf dem Lieferschein, und melden Sie Beschädigungen der Maschine oder fehlende Teile umgehend Ihrem Händler bzw. der Spedition. ZI-STE6700DH Die Maschine ist zum Großteil vormontiert, es muss falls gewünscht nur die Transporteinheit (bestehend aus Rädern und Stützen) montiert und die Batterie an geklemmt werden.

Montage Radachse Radachse mit 2 Klammern und 4 Schrauben am Rahmen befestigen.

Montage Räder Rad (1) auf Achsenstummel (3) aufsetzen Scheiben (4) beilegen und mittels Splint (3) gegen axiale Bewegung sichern. Auf beiden Seiten Montageschritt durchführen

Montage Standfüße Gummifüsse (1) an Standfüße (29 anschrauben und Standfuß (2) in Halterung am Rahmen einschieben und mittels Schraube (3) sichern.

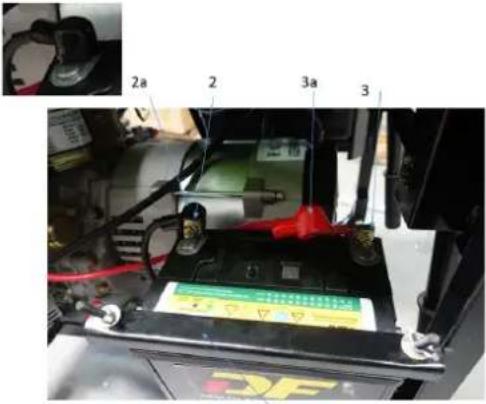

Batterie an klemmen Mittels Haltebügel (1) wird die Batterie im Rahmen befestigt bzw. kann nach lösen entfernt werden. Den (+) Pol (3) rot mittels Schraubverbindung an die Batterie klemmen, anschließend den (-) Pol (2) schwarz mittels Schraubverbindung an die Batterie klemmen. Beide Polabdeckungen (2a, 3a) anschließend wieder anbringen um die beiden Pole zu schützen. ZI-STE7500DSH Die Maschine wird komplett montiert geliefert, es ist lediglich die Batterie an zu klemmen.BETRIEB ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 15

ZI-STE6700DH & ZI-STE7500DSH

7 BETRIEB Dieses Stromaggregat ist ausschließlich zum Betreiben von elektrischen Geräten konzipiert, deren max. Leistung innerhalb der Leistungsangaben des Generators liegen. Ein höherer Anlaufstrom von induktiven Verbrauchern muss berücksichtigt werden.

7.1 Checkliste vor der Inbetriebnahme

7.1.1 Motoröl-Stand prüfen

Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt die Lebensdauer der Maschine. Überprüfen Sie deshalb vor jedem Start den Motoröl-Stand und füllen Sie gegebenenfalls Motoröl nach.

Motoröl und Kraftstoffe sind giftig und dürfen nicht in die Umwelt gelangen! Beachten Sie die Herstellerhinweise, und kontaktieren Sie gegebenenfalls Ihre lokale Behörde für Informationen bezüglich ordnungsgemäßer Entsorgung.

1. Zur Prüfung des Motoröl-Standes stellen Sie die

Maschine auf einer sicheren, ebenen Fläche ab. Motor abschalten und Maschine zehn Minuten stehen lassen, damit sich das zirkulierende Öl in der Ölwanne sammeln kann.

2. Öl-Messstab (19 herausdrehen und mit einem sauberen,

fusselfreien Lappen oder einem nicht fasernden Papiertuch abwischen.

3. Messstab wieder bis zum Anschlag in die Öffnung

schieben, aber nicht einschrauben. (Achten Sie darauf, dass der Stab wirklich ganz eingeschoben wurde – manchmal verkantet er sich.)

4. Öl-Messstab wieder herausziehen und Ölstand ablesen.

Dafür gibt es zwei Markierungen – siehe Abbildung links.

5. Bei niedrigem Ölstand empfohlenes Öl bis maximal zum

oberen Rand nachfüllen.

6. Öl-Messstab wieder einschieben und festdrehen.

Verwenden Sie für den Betrieb des Stromerzeugers Motoröl, das folgende Bedingungen erfüllt:

• geeignet für Diesel-Motoren

• mit der Klassifizierung CF/ CH-4/ oder CI-4 Motoröl mit SAE Viskositätsgrad 15W- 40 wird für den Ganzjahresbetrieb empfohlen.BETRIEB ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 16

ZI-STE6700DH & ZI-STE7500DSH

7.1.2 Füllstand des Kraftstofftanks überprüfen

Beachten Sie die Sicherheitsvorschriften zur Kraftstoffkontrolle. Filtern Sie den Kraftstoff beim Tanken um zu verhindern, dass Fremdpartikel in den Verbrennungsraum gelangen. Wischen Sie ausgelaufenen Kraftstoff auf. Ablauf:

1. Tankdeckel (sitzt auf dem Kraftstofftank) aufschrauben.

2. Füllstands-Überprüfung in Form einer Sichtprüfung bzw. mittels Anzeige.

Verwenden sie Diesel EN 590 für Kraftfahrzeuge.

3. Tankdeckel nach dem Tanken wieder gut verschließen.

7.1.3 Prüfen des Luftfilters

Prüfen Sie, ob der Luftfilter sauber ist und richtig funktioniert.

• Die Flügelmutter lösen und Abdeckung des Luftfilters abnehmen.

• Der Luftfilter kann nun herausgenommen werden.

• Reinigen oder ersetzen Sie den Filter bei Bedarf. HINWEIS

• Falls Ausgabeleistung gemindert ist oder die Farbe der Abgase abnormal wirken umgehend den Luftfilter erneuern.

• Lassen Sie den Motor nicht ohne sein Luftfilter laufen: Dabei dringt Staub über den Vergaser ein und verursacht frühzeitige Abnutzung

Lassen Sie von einem fachkundigen Elektriker eine Erdung einrichten, bevor Sie die Maschine in Betrieb nehmen! Ist die Maschine für mobilen Betrieb vorgesehen, besorgen Sie sich ein Erdungskabel mit ausreichend Querschnitt vom Elektrofachhandel und schließen sie dieses an die Maschine an.

7.2 Erstinbetriebnahme

Bei Erstinbetriebnahme sollte der Motor geschont werden. Nach dem Starten des Motors lassen Sie diesen 5 Minuten ohne Last laufen. Schließen Sie keine Stromverbraucher an. Folgende Punkte sollten Sie während der ersten 5 Minuten prüfen:

• Klingt der Stromerzeuger normal und vibriert dieser nicht?

• Keine schwarzen oder weißen Auspuffgase?

• Öl-Warnlampe leuchtet nicht auf? Passen alle diese Punkte, kann der Stromerzeuger nach diesen 5 Minuten weiter betrieben werden, ansonsten umgehend stoppen und Ursachen ermitteln.

Schließen Sie vor dem Starten des Stromerzeugers keine Elektrogeräte an diesen an! ANSCHLUSS ELEKTRONISCHER APPARATE ERST NACH STARTEN DES STROMERZEUGERS! HINWEIS

Vor dem Start die Prüfungen vor Inbetriebnahme durchführen.

7.3.1 Starten des Generators:

• Öffnen Sie den Kraftstoffhahn.

• Bringen Sie den Gashebel in die Position „RUN“.WARTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17

ZI-STE6700DH & ZI-STE7500DSH

• Elektrostarter: - Stecken Sie den Zündschlüssel in das Zündschloss. - Drehen sie den Zündschlüssel im Uhrzeigersinn bis zur „ON“-Position, verweilen sie hier 1- 2 Sekunden bis sie den Zündschlüssel im Uhrzeigersinn auf „Start“ Position weiterdrehen. - Lassen Sie den Zündschlüssel aus, sobald der Motor angesprungen ist. - Wenn der Motor nicht sofort anspringt, unterbrechen Sie den Startvorgang nach max. 10 Sekunden. - Warten sie zumindest eine halbe Minute bis zum zweiten Startvorgang.

• Seilzug-Starter: - Ziehen Sie am Seilzug-Starter. - Ziehen Sie das Seil immer bis zum Anschlag aus. - Benützen Sie beide Hände falls nötig. Mögliche Gründe für schweres Starten:

• Kalte Witterung – eventuell Starthilfe (Startspray) verwenden in Ansaugstutzen geben.

• Schwache Batterie, geringer Säurestand. Fachmann kontaktieren, bzw. bei entsprechender Erfahrung destilliertes Wasser (Batteriewasser) selbst auffüllen.

• Ölmangelsicherung aktiv (Öl nachfüllen).

• Luft in Kraftstoffleitung.

Trennen sie alle elektronischen Apparate vom Stromerzeuger bevor sie den Motor abschalten. Lassen sie das Gerät nach längerer Einsatzzeit noch ca. 5 Minuten weiterlaufen. Dadurch wird das Abkühlen des Motors gefördert.

• Sicherungsautomat auf "OFF" stellen.

• Zündschlüssel nach links in die Position "OFF" drehen.

• Kraftstoffhahn schließen.

7.3.3 Anschließen von Stromverbraucher

Wenn der Generator auf Nenndrehzahl läuft, können Verbraucher an die Maschine angeschlossen werden. (Nur für ZI-STE7500DSH: Auswahl ob 230V oder 400V bedient werden soll mittels Wahlschalter) Schutzschalter aktivieren (ON;I)) Wenn Sie Geräte an den Generator anschließen, stellen Sie sicher, dass diese Geräte in folgender Reihenfolge angeschlossen werden. Verbinden Sie Geräte mit großen Lasten zuerst mit dem Generator. Wenn alles funktionstüchtig ist, können weitere kleinere Lasten hinzugefügt werden. Wenn der Generator abschaltet, kann es daran liegen, dass die Last zu hoch ist. HINWEIS

Darauf achten, dass die maximale Ausgangsleistung des Generators nicht überschritten wird. Wenn es Probleme gibt, stoppen Sie den Generator sofort und beheben sie den Fehler. Am DC-Modul kann 12V Gleichspannung bis max. 8,3 A abgegriffen werden. VORSICHT Achten sie auf korrekten Anschluss: Das rote Anschluss ist dabei der (+) Pol der Stromversorgung. Der schwarze Anschluss der (-) Pol der Stromversorgung 8 WARTUNG Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer InstandhaltungWARTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 18

ZI-STE6700DH & ZI-STE7500DSH

unterziehen muss. Störungen oder Defekte, welche die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen. WARNUNG Heiße Oberflächen und rotierende Maschinenteile bei laufendem Motor können schwere Verletzungen hervorrufen oder sogar zum Tod führen. Maschine vor Arbeiten zur Störungsbeseitigung immer still setzen und gegen unbeabsichtigte Wiederinbetriebnahme sichern und Abkühlzeit abwarten.

8.1 Instandhaltungstabelle

Nehmen Sie die Instandhaltung des Aggregats in regelmäßigen Abständen (Monaten oder Stunden) vor.

Vor jedem Gebrauch Nach dem ersten Monat oder nach 20h Alle 3 Monaten oder nach 100h Alle 6 Monaten oder nach 500h Tankinhalt prüfen, ggf. nachfüllen

Öl/Kraftstoffaustritt nach außen

Ölstand prüfen ggf. nachfüllen

Prüfen auf lockere oder fehlende Schrauben

Dieselfilter reinigen ersetzen

Dieselleitung prüfen ggf. ersetzen

Flüssigkeitsstand der Batterie prüfen 1 x pro Monat

1. Wenn der Generator an schmutzigen Orten verwendet wird, sollte dieser häufiger kontrolliert und

2. Sofern der Benutzer nicht über das richtige Werkzeug verfügt oder zu wenige Kenntnisse besitzt,

sollten diese Wartungsarbeiten von einer qualifizierten Person durchgeführt werden.

Motoröl ist giftig und darf nicht in die Umwelt gelangen! Beachten Sie die Herstellerhinweise, und kontaktieren Sie gegebenenfalls Ihre lokale Behörde für Informationen bezüglich ordnungsgemäßer Entsorgung. Treffen sie beim Ölwechsel Maßnahmen, damit kein Öl verschüttet wird oder in die Umwelt gelangt (Benützung einer Ölwanne,…)

Beim warmen Motor das Altöl ablasen (läuft besser ab) Vorgang:

1. Die Ölablassschraube entfernen.

2. Das ganze Altöl in einen Behälter laufen lassen.

3. Die Ölablassschraube wieder montieren.

4. Das frische Öl mit den empfohlenen Graden einfüllen.

5. Ölstand prüfen und Ölmessstab wieder einschrauben.FEHLERBEHEBUNG

Um zu vermeiden, dass bei der Maschine während des Transports oder der vorübergehenden Lagerung Diesel austreten kann, muss es ausgeschaltet und in senkrechter Stellung gelagert werden. Beim Transportieren des Stromaggregats: Sicherstellen, dass aus dem Tank kein Diesel austreten kann. Wenn sich die Maschine in einem Fahrzeug befindet, darf die Maschine nicht angelassen werden. Die Maschine aus dem Fahrzeug nehmen und nur im Freien laufen lassen. Beim Transportieren der Maschine einen Aufenthalt in der Sonne vermeiden. Bleibt die Maschine längere Zeit in einem geschlossenen Fahrzeug, kann es zur Entzündung kommen. Vor dem Einlagern des Stromaggregats für eine längere Zeit, folgende Schritte ausführen: Prüfen, ob der Lagerort sauber und trocken ist. HINWEIS

Lagern sie Maschine mit geschlossenen Ein.- und Auslassventilen. Dazu ziehen sie am Seilzug des Starters bis sie Widerstand empfinden (Kompressionspunkt)

Entsorgen Sie die Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler ein neues Gerät kaufen, ist dieser verpflichtet, Ihr altes einzutauschen. 9 FEHLERBEHEBUNG WARNUNG

Heiße Oberflächen und rotierende Maschinenteile bei laufendem Motor können schwere Verletzungen hervorrufen oder sogar zum Tod führen. Maschine vor Arbeiten zur Störungsbeseitigung immer still setzen und gegen unbeabsichtigte Wiederinbetriebnahme sichern und Abkühlzeit abwarten. Sollten sie sich außer Stande sehen, erforderliche Reparaturen ordnungsgemäß durchzuführen und/oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer einen Fachmann zum Beheben des Problems hinzu. Fehler Mögliche Ursache Behebung Der Motor springt nicht

• Kraftstoffhahn geschlossen

• Luft in der Dieselleitung

• Kraftstoffhahn auf „ON“ stellen

• Kraftstoff nachfüllen

• Dieselleitung entlüften lassen

• Batterie mit geeigneten Ladegerät nachladen Motor läuft unrund

• Luft in der Dieselleitung

• Richtigen Kraftstoff verwenden

• Dieselleitung entlüften lassen Motor zu wenig Leistung.

• Luftfilter verschmutzt.

• Filterelemente reinigen, ggf. austauschen Geringe Ausgangsspannung unter Last

• Zuviel Last vorhanden

• Vorhandene Last reduzieren Ungleichmäßige Ausgangsspannung

• Unausgeglichene Last vorhanden

• Gesamte Last wegnehmen. Dann wieder einzeln aufbringen, um festzustellen, welche der Lasten die ungleichmäßige Funktion hervorruft Geräuschvoller Betrieb

• Lose Schraubverbindungen

• Alle Montageschrauben festziehenPREFACE (EN) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20

29 EXPLOSIONSZEICHNUNGEN / EXPLODED DRAWINGS /

32 GEWÄHRLEISTUNG (DE) 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen. 2.) Meldung: Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen. 3.) Bestimmungen: a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird. b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes. c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw. d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen. e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt. f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper. g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes. 4.) Schadensersatzansprüche und sonstige Haftungen: Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.WARRANTY GUIDELINES (EN) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 58

Name / name: Produkt / product: Kaufdatum / purchase date: Erworben von / purchased from: E - Mail/ e- mail: Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :[phone] Fax:[phone] [e-mail] 36 PRODUKTBEOBACHTUNG Product experience form Wir beobachten unsere Produkte auch nach der Auslieferung. We observe the quality of our delivered products in the frame of a Quality Management policy. Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig: Your opinion is essential for further product development and product choice. Please let us know about your: - Probleme, die beim Gebrauch des Produktes auftreten - Impressions and suggestions for improvement.

Fehlfunktionen, die in bestimmten Betriebssituationen auftreten - experiences that may be useful for other users and for product design - Erfahrungen, die für andere Benutzer wichtig sein können - Experiences with malfunctions that occur in specific operation modes Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden: We would like to ask you to note down your experiences and observations and send them to us via FAX, E-Mail or by post:PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 62
