BEDIENUNGSANLEITUNG Summer Breeze DCF42BR BESTRON

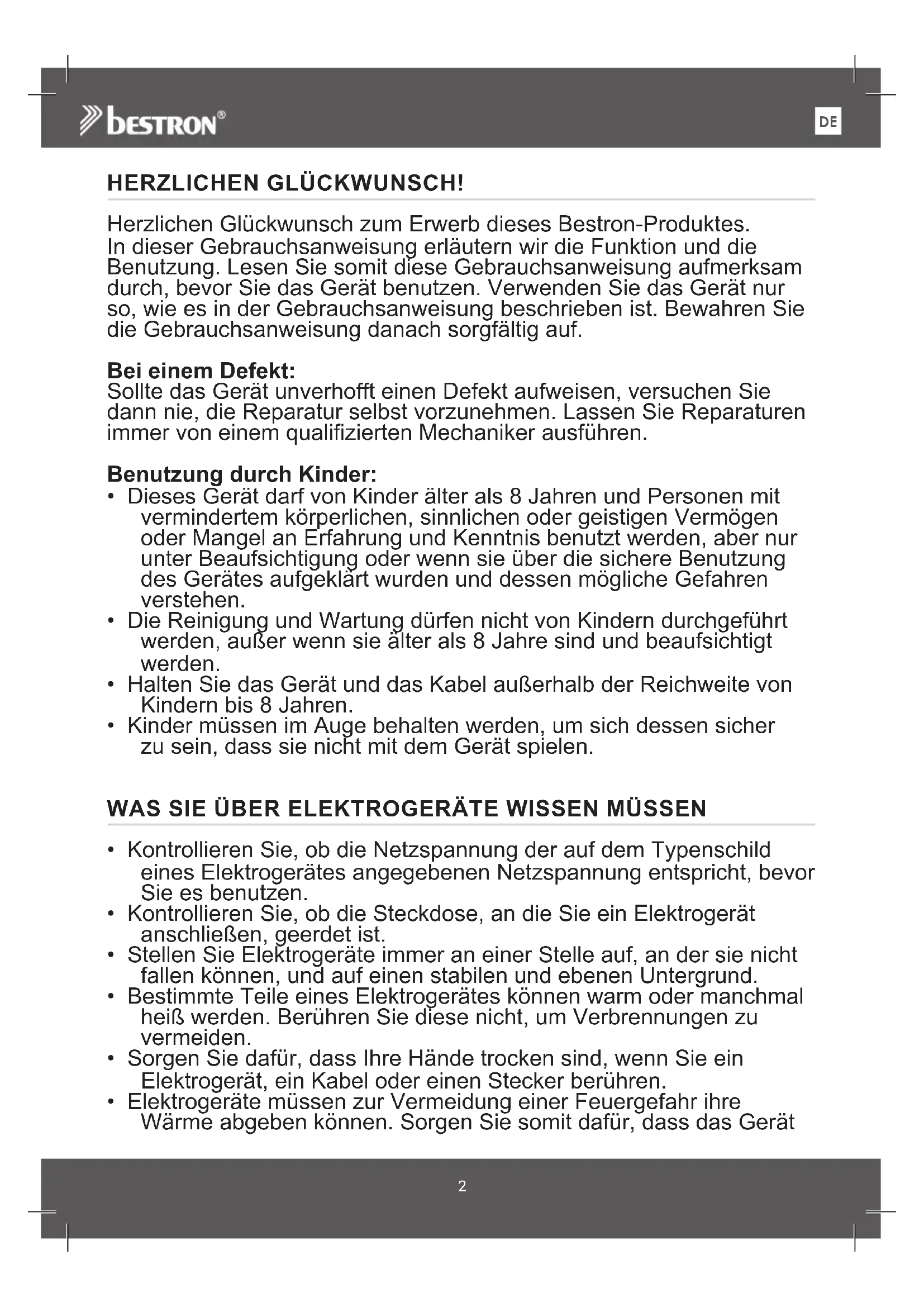

Herzlichen Glückwunsch zum Erwerb dieses Bestron-Produktes. In dieser Gebrauchsanweisung erläutern wir die Funktion und die Benutzung. Lesen Sie somit diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät benutzen. Verwenden Sie das Gerät nur so, wie es in der Gebrauchsanweisung beschrieben ist. Bewahren Sie die Gebrauchsanweisung danach sorgfältig auf.

Bei einem Defekt:

Sollte das Gerät unverhofft einen Defekt aufweisen, versuchen Sie dann nie, die Reparatur selbst vorzunehmen. Lassen Sie Reparaturen immer von einem qualifizierten Mechaniker ausführen.

Benutzung durch Kinder:

• Dieses Gerät darf von Kinder älter als 8 Jahren und Personen mit vermindertem körperlichen, sinnlichen oder geistigen Vermögen oder Mangel an Erfahrung und Kenntnis benutzt werden, aber nur unter Beaufsichtigung oder wenn sie über die sichere Benutzung des Gerätes aufgeklärt wurden und dessen mögliche Gefahren verstehen.
  • Die Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, außer wenn sie älter als 8 Jahre sind und beaufsichtigt werden.
• Halten Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern bis 8 Jahren.
• Kinder müssen im Auge behalten werden, um sich dessen sicher zu sein, dass sie nicht mit dem Gerät spielen.

WAS SIE ÜBER ELEKTROGERÄTE WISSEN MÜSSEN

• Kontrollieren Sie, ob die Netzspannung der auf dem Typenschild eines Elektrogerätes angegebenen Netzspannung entspricht, bevor Sie es benutzen.
• Kontrollieren Sie, ob die Steckdose, an die Sie ein Elektrogerät anschließen, geerdet ist.
• Stellen Sie Elektrogeräte immer an einer Stelle auf, an der sie nicht fallen können, und auf einen stabilen und ebenen Untergrund.
• Bestimmte Teile eines Elektrogerätes können warm oder manchmal heiß werden. Berühren Sie diese nicht, um Verbrennungen zu vermeiden.
• Sorgen Sie dafür, dass Ihre Hände trocken sind, wenn Sie ein Elektrogerät, ein Kabel oder einen Stecker berühren.
• Elektrogeräte müssen zur Vermeidung einer Feuergefahr ihre Wärme abgeben können. Sorgen Sie somit dafür, dass das Gerät

ausreichend frei ist und nicht mit brennbarem Material in Kontakt kommen kann. Elektrogeräte dürfen nie bedeckt werden.

- Sorgen Sie dafür, dass Elektrogeräte, Kabel oder Stecker nicht mit Wasser in Berührung kommen.

• Tauchen Sie Elektrogeräte, Kabel oder Stecker nie in Wasser oder eine andere Flüssigkeit.

- Fassen Sie Elektrogeräte nie an, wenn sie ins Wasser gefallen sind. Ziehen Sie direkt den Stecker aus der Steckdose. Benutzen Sie das Gerät nicht mehr.

- Sorgen Sie dafür, dass Elektrogeräte, Kabel und Stecker nicht mit Hitzequellen, wie zum Beispiel eine heiße Kochplatte oder offenes Feuer, in Berührung kommen.

- Lassen Sie Kabel nie über den Rand der Anrichte, Arbeitsplatte oder einen Tisch hängen.

- Ziehen Sie den Stecker immer aus der Steckdose, wenn Sie das Elektrogerät nicht benutzen.

- Wenn Sie den Stecker aus der Steckdose ziehen, ziehen Sie dann am Stecker selbst und nicht am Kabel.

- Kontrollieren Sie regelmäßig, ob das Kabel des Elektrogerätes noch intakt ist. Benutzen Sie das Gerät nicht, wenn das Kabel Beschädigungen aufweist. Wenn das Kabel beschädigt ist, muss es vom Hersteller, einem technischen Kundendienst oder einer Person mit einer ähnlichen Qualifikation ersetzt werden, um jede Gefahr zu vermeiden.

- Das Gerät darf nicht mittels eines externen Zeitschalters oder durch ein separates System mit Fernbedienung eingeschaltet werden.

WAS SIE ÜBER DIESES GERÄT WISSEN MÜSSEN

- Seien Sie vorsichtig, wenn Sie das Gerät im Freien benutzen.

- Benutzen Sie das Gerät nie in feuchten Räumen.

- Reinigen Sie das Gerät nach der Benutzung gründlich (siehe Reinigung und Wartung).

- Unser Rat: lassen sie die Installation von einem qualifizierten Elektriker vornehmen, der die Stärke der Tragenden Deckenglieder messen und den richtigen elektrischen Anschluss herstellen kann.

- Um das Verletzungsrisiko zu verringern, verwenden sie nur die beiden Stahlschrauben (sowie den Sicherungsring), die zur Montage mitgeliefert wurden.

- Um das Verletzungsrisiko zu verringern, biegen sie die Flügelhalter nicht, wenn sie sie installieren, die Flügel ausgleichen oder den Ventilator reinigen. Zwischen die rotierenden Ventilatorflügel dürfen keine Fremdkörper gelangen.

UMWELT

- Werfen Sie Verpackungsmaterial, wie zum Beispiel Plastik und Karton, in die dazu bestimmten Container.

Dieses Produkt am Ende der Nutzungsdauer nicht als normalen Haushaltabfall entsorgen, sondern bei einer Sammelstelle zur Wiederverwendung von elektrischem und elektronischem Gerät. Achten Sie auf das Symbol auf dem Produkt, der Gebrauchsanweisung oder Verpackung.

• Die Materialien können wie angegeben wiederverwendet werden. Durch Ihre Hilfe bei der Wiederverwendung, der Verarbeitung der Materialien oder anderen Formen der Nutzung des alten Gerätes leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

- Informieren Sie sich bei der Gemeinde nach der richtigen Sammelstelle bei Ihnen in der Nähe.

CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt erfüllt die Anforderungen gemäß den Europäischen Richtlinien.

A##

BEZEICHNUNG SYMBOL WERT EINHEIT
MAXIMALER VOLUMENSTROM F 73,02 M3/MIN
VENTILATOR-LEISTUNGSAUFNAHME P 43,4 W
SERVICEVERHÄLTNIS	SV	1,68	(M3/MIN)/W
LEISTUNGSAUFNAHME IM BEREITSCHAFTSZUSTAND	PSB	0	W
VENTILATOR-SCHALLLEISTUNGSPEGEL	LWA	43	dB(A)
MAXIMALE LUFTGESCHWINDIGKEIT	C	1,49	METERS/SEC
MESSNORM FÜR DIE ERMITTLUNG DES SERVICEVERHÄLTNISSES	IEC 60879:196(CORR.1992)
KONTAKTADRESSE FÜR WEITERE INFORMATIONEN: WWW.BESTRON.COM

FUNKTIONSWEISE -Allgemein

Das Gerät ist nur für Haushaltszwecke bestimmt, nicht für den professionellen Gebrauch.

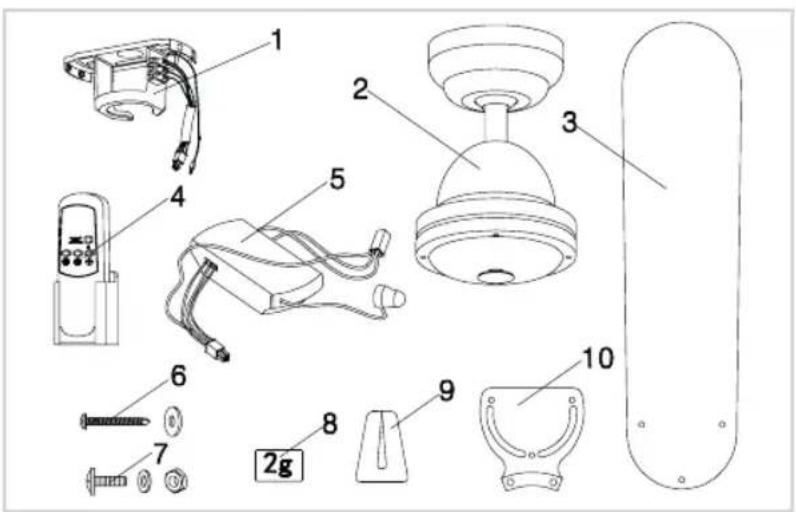

1. Montageplatte
2. Motor
3. Lüfterflügel (4x)
4. Fernbedienung
5. Fernbedienungsempfänger
6. Schraubensatz-Montageplatte (2x)
7. Lüfterblattschraubensatz (12x)
8. Ausgleichsgewicht
9. Ausgleichshalterung
10. Lüfterblatthalter (4x)

MONTAGE - Anbringung der Montageplatte

ACHTUNG:

• SCHALTEN SIE STETS DIE STROMVERSORGUNG IN IHREM SICHERUNGSKASTEN AUS, BEVOR SIE MIT DER MONTAGE DES DECKENVENTILATORS BEGINNEN.
• Stellen Sie sicher, dass der Lüfter so aufgehängt ist, dass der Abstand zwischen den Lüfterflügeln und dem Boden mindestens 2,30 m beträgt.

1 2 1 2 1 2 1 A B C

② x 2

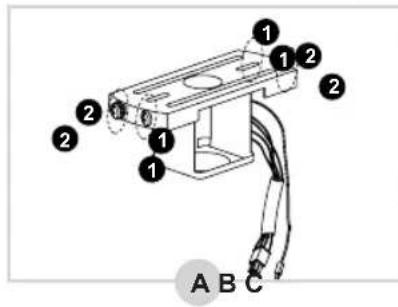

1. Das Paket enthält vier Schrauben in der Montageplatte (siehe Abbildung A).

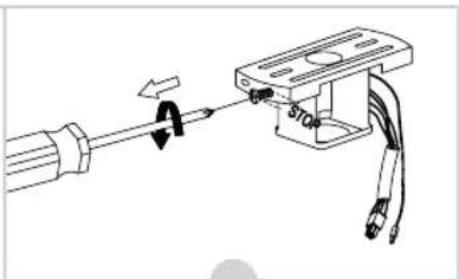

2. Lösen Sie die beiden Schrauben 1 um eine halbe Umdrehung (B).

3. Lösen und entfernen Sie dann die beiden Schrauben ② (C) vollständig.

4. Entfernen Sie die Montageplatte von der dekorativen Abdeckung und befestigen Sie die Montageplatte sicher an der Decke (D). Stellen Sie sicher, dass die Montageplatte fest genug montiert ist, um ein Gewicht von mindestens 10 kg zu tragen.

5. Schrauben Sie nün die Verkabelung richtig in den Klemmenblock (E):

6. Blauer Draht → N
   • Brauner oder schwarzer Draht → L
   • Erdungskabel (grün/gelb) →

MONTAGE - Montage der Lüfterblätter am Motorgehäuse

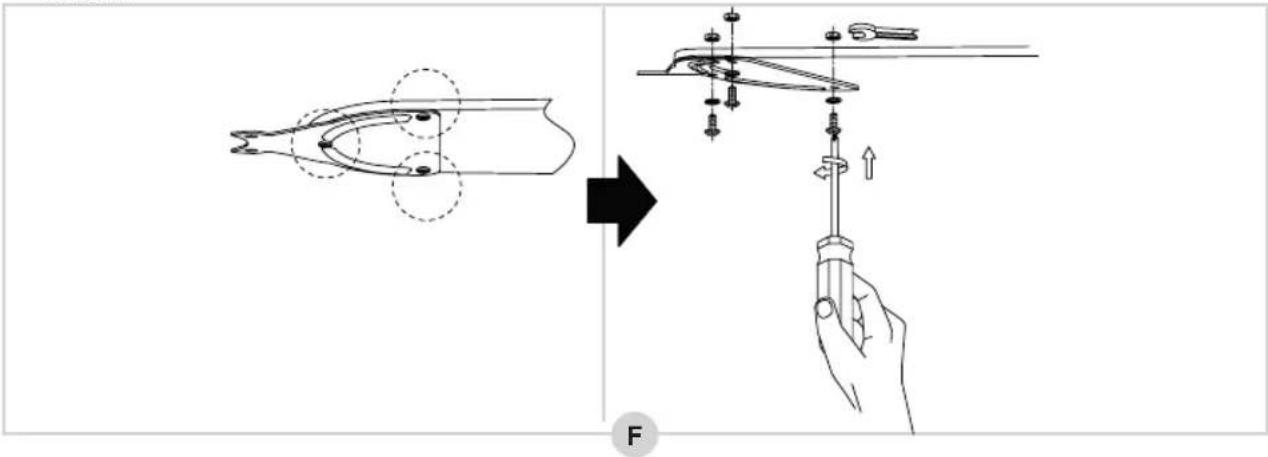

1. Nehmen Sie einen Lüfterblatthalter und setzen Sie ihn auf ein Lüfterblatt (siehe Abbildung F).
2. Führen Sie eine Schraube mit einem roten Ring durch den Lüfterblatthalter und das Lüfterblatt.
3. Setzen Sie die mitgelieferte Unterlegscheibe und dann den Bolzen auf die Schraube und ziehen Sie sie fest an.

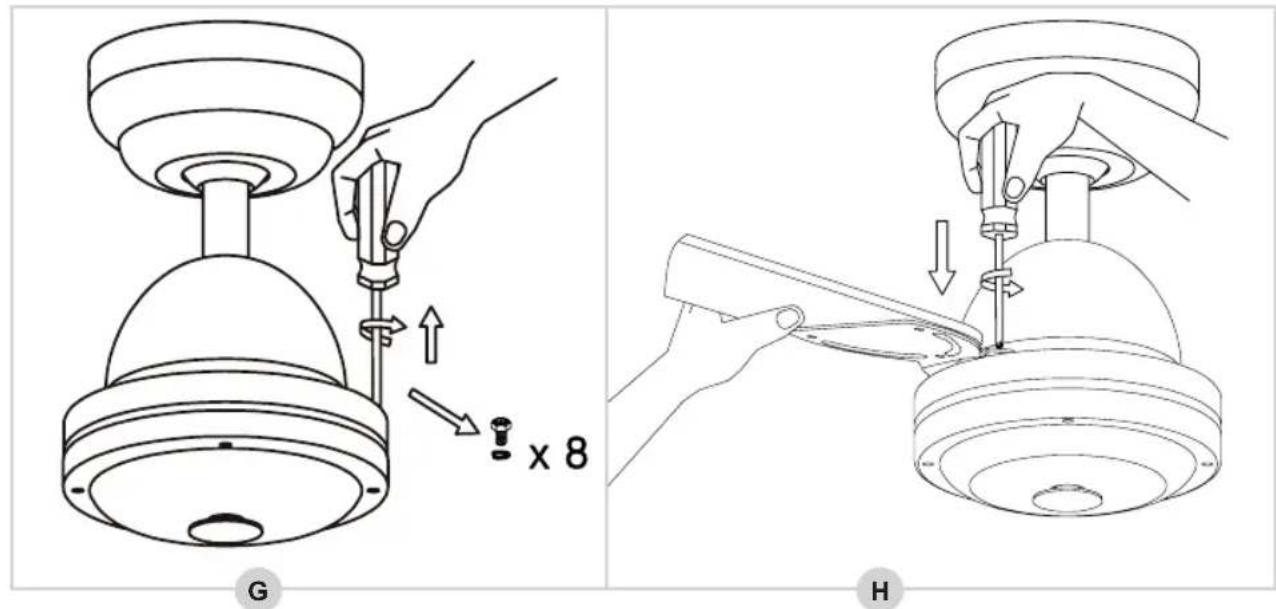

1. Entfernen Sie die beiden Schrauben oben am Motorgehäuse (siehe Abbildung G), setzen Sie dann ein Lüfterblatt inkl. Halter (mit der schwarzen Seite nach unten) ein und schrauben Sie es mit den beiden Schrauben (H) fest.

2. Wiederholen Sie diesen Vorgang für die anderen drei Lüfterblätter.

G x 8 H

Die Lüfterblätter sind jetzt ordnungsgemäß montiert.

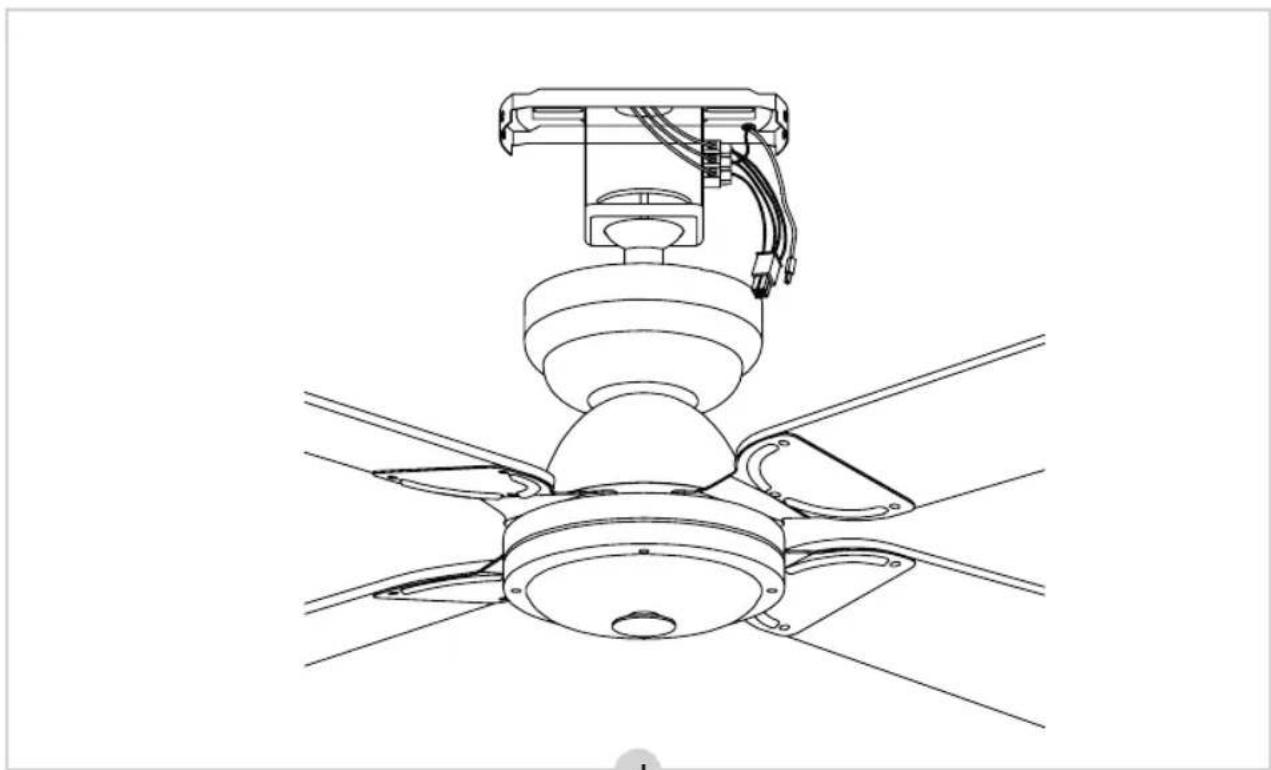

MONTAGE - Montage des Lüftermotors an die Montageplatte

(1) (2)

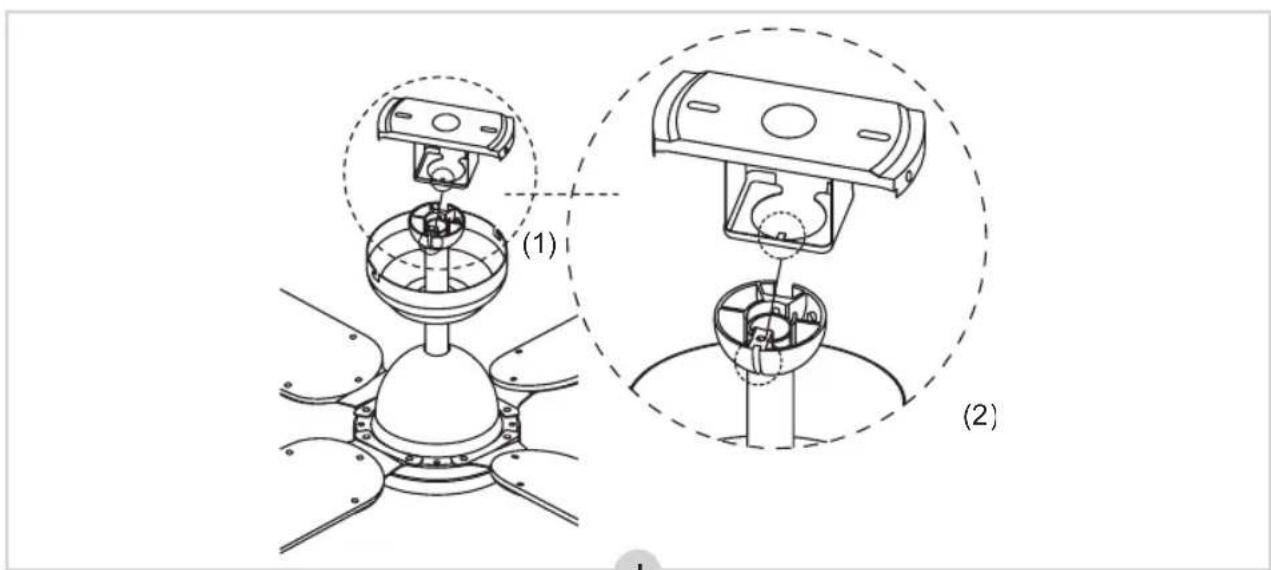

1. Führen Sie den Lüftermotor vorsichtig durch die Montageplatte (I). Drehen Sie den Lüftermotor, bis der hervorstehende Stift (1) in die Kerbe (2) einrastet.

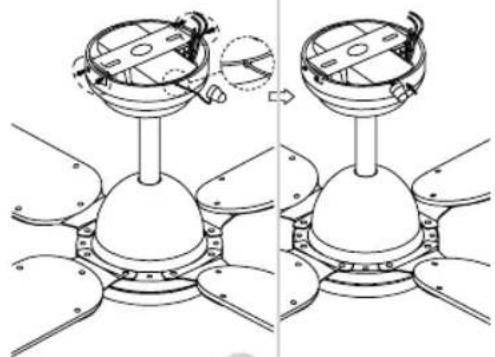

1. Schieben Sie nun den Empfänger in die Montageplatte (K).
2. Verbinden Sie die Anschlüsse des Lüfters und des Empfängers (siehe Abbildung L).

MONTAGE - Montage des Lüfters an der Montageplatte

1. Legen Sie nun die dekorative Abdeckung über die Montageplatte und schrauben Sie sie auf (M).
   HINWEIS: Legen Sie das Kabel mit dem Sensor in die Aussparung der dekorativen Abdeckung und kleben Sie es mit dem Aufkleber auf der Unterseite an die Decke.

2. Setzen Sie die beiden Schrauben wieder in die Dekorationsabdeckung ein und ziehen Sie sie ebenfalls fest (M).

Der Lüfter ist jetzt richtig montiert. Sie können jetzt die Stromversorgung in Ihrem Sicherungskasten wieder einschalten.

VERWENDUNG-Bedienung

Der Ventilator kann mit der mitgelieferten Fernbedienung bedient werden. Das Gerät verfügt über 3 Geschwindigkeiten, von denen jede über eine separate Taste bedient werden kann: schnell, mittel und langsam.

	TASTE FUNKTION
		VENT. AN/AUS
		MAX. VENTILATORGESCHW.
		MED. VENTILATORGESCHW.
		MIN. VENTILATORGESCHW.

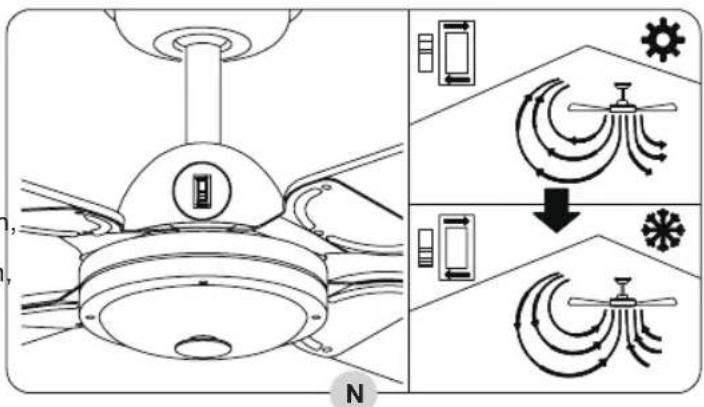

VERWENDUNG -Sommer- und Wintermodus

Der Ventilator ist mit einem Sommer- und Wintermodus ausgestattet: Im Sommermodus bläst der Ventilator Luft direkt nach unten, um eine kühle Brise zu erzeugen, während im Wintermodus Luft durch den Raum zirkuliert, um beispielsweise die Wärme Ihrer Heizung im gesamten Raum zu verteilen.

1. Schalten Sie den Schalter nach oben um den Sommermodus zu aktivieren.
2. Schalten Sie den Schalter nach unten, um den Wintermodus zu aktivieren.

Problem Wahrscheinliche Ursache Empfohlene Maßnahme zur Behebung
Lüfter startet nicht.	1. Der Lüfter ist an einen Wandlichtschalter angeschlossen und nicht eingeschaltet.2. Die Stromversorgung im Sicherungskasten wurde nicht wieder eingeschaltet oder ist ausgefallen.3. Die Kabel zum Lüfter sind lose.	1. Stellen Sie sicher, dass der Lichtschalter eingeschaltet ist.2. Überprüfen Sie, ob die Hauptstromversorgung im Sicherungskasten eingeschaltet ist.3. Überprüfen Sie die Verkabelung zum Lüfter auf lose Kabel.ACHTUNG:Stellen Sie sicher, dass die Hauptstromversorgung ausgeschaltet ist, bevor Sie die Verkabelung überprüfen!
Lüfter macht Lärm.	1. De montageplaat is niet goed gemonteerd.	1. Überprüfen Sie, ob die Montageplatte (noch) ordnungsgemäß an der Decke befestigt ist. Siehe 'Montage - Anbringung der Montageplatte'.

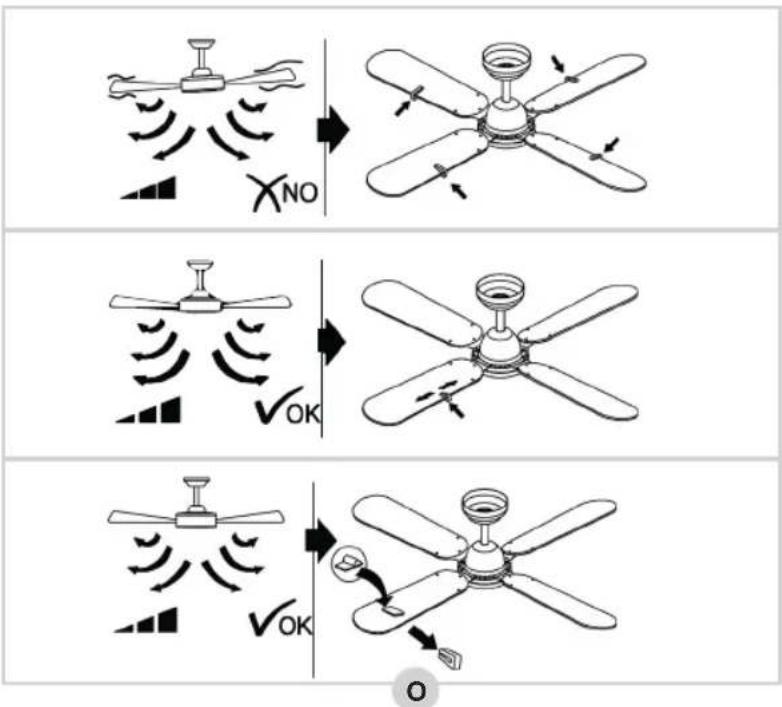

AUSWUCHTEN DER LÜFTERBLÄTTER

Wir tun unser Möglichstes, um das Produkt perfekt zu liefern. Es besteht jedoch weiterhin die Möglichkeit, dass die Blätter manchmal ausgewuchtet werden müssen. Folgen Sie zunächst den beiden oben genannten möglichen Lösungen. Wenn dies nicht funktioniert, versuchen Sie, 2 Lüfterblätter auszutauschen. Bleibt der Lüfter unausgeglichen? Versuchen Sie dann, es mit dem mitgelieferten Ausgleichssatz auszubalancieren (siehe Abbildung O).

GARANTIEBESTIMMUNGEN

Bestron handhabt unter den folgenden Bedingungen eine Garantie von 60 Monaten ab Kaufdatum gegen Defekte, die durch Herstellungs- und/oder Materialfehler entstanden sind.

1. Im genannten Garantiezeitraum werden keine Kosten für Arbeitslohn und Material berechnet.

2. Die unter der Garantie ausgeführte Reparatur verlängert nicht die Garantiefrist.

3. Defekte Zubehörteile oder bei Umtausch die defekten Geräte selbst werden automatisch Eigentum von Bestron.

4. Die Garantie gilt ausschließlich für den ersten Käufer und ist nicht übertragbar.

5. Die Garantie gilt nicht für einen Schaden, der entstanden ist durch: • Unfälle

- falsche Benutzung

- Verschleiß

• Verwahrlosung

• Fehlerhafte Installation

- Anschluss an eine andere Netzspannung als die, die auf dem Typenschild genannt ist

- Unautorisierte Veränderung

• Von nicht qualifizierten Dritten ausgeführte Reparaturen

- Benutzung entgegen den geltenden gesetzlichen, technischen oder Sicherheitsnormen

- Unsorgfältigen Transport ohne geeignete Verpackung oder anderen Schutz

1. Ein Anspruch auf Garantie kann nicht erhoben werden bei:

- Einem Schaden während des Transports

- Der Entfernung oder Änderung der Seriennummer des Gerätes

1. Von der Garantie ausgenommen sind:

- Kabel

- Lampen

• Zubehörteile aus Glas

1. Die Garantie berechtigt neben dem Ersatz beziehungsweise der Reparatur der defekten Zubehörteile nicht zu irgendeiner Erstattung eines eventuellen Schadens. Bestron kann nie für einen eventuellen Folgeschaden oder irgendwelche andere Konsequenzen, die durch oder in Bezug auf das von ihr gelieferte Gerät entstanden sind, haftbar gemacht werden.

2. Der Garantieanspruch kann nur bei Ihrem (Web-)Händler oder direkt beim Bestron Kundendienst geltend gemacht werden. Senden Sie ein Gerät nicht ohne vorherige Rücksprache zurück. Das Paket kann dann abgelehnt werden und eventuelle Kosten gehen zu Ihren Lasten. Nehmen Sie erst für Anweisungen, wie Sie das Gerät einpacken und versenden müssen, Kontakt auf. Jedem Garantieanspruch muss der Kaufbeleg beigefügt werden.

SERVICE

Sollte sich unverhofft eine Störung ergeben, dann können Sie mit dem BESTRON-Kundendienst Kontakt aufnehmen: www.bestron.com/service
