Summer Breeze DCF42BR - Ventilatore BESTRON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore da soffitto
Marca	Bestron
Modello	Summer Breeze DCF42BR
Diametro delle pale	107 cm (42 pollici)
Numero di pale	4
Velocità	3 (lenta, media, veloce)
Comando	Telecomando incluso
Modalità di funzionamento	Estate (flusso d'aria verso il basso) e inverno (circolazione d'aria verso l'alto)
Alimentazione elettrica	230 V ~ 50 Hz
Altezza minima di sospensione	2,30 m dal suolo
Fissaggio	Piastra di montaggio a soffitto (viti incluse)
Peso supportato dalla piastra	Minimo 10 kg
Colore	Bianco e nero (pale nere)
Materiale	Metallo e plastica
Garanzia	60 mesi (5 anni)
Pulizia	Panno morbido e asciutto; non immergere
Riparabilità	Affidare a un tecnico qualificato; non riparare da soli
Accessori inclusi	Telecomando, ricevitore, kit di montaggio, kit di bilanciamento

Domande frequenti - Summer Breeze DCF42BR BESTRON

Come installare il ventilatore Summer Breeze DCF42BR ?

Prima tagliare la corrente. Fissare la piastra di montaggio al soffitto con le viti fornite (capacità min. 10 kg). Montare le pale sui supporti, quindi fissare il motore sulla piastra. Collegare i fili (blu = N, marrone/nero = L, verde/giallo = terra). Inserire il ricevitore e collegare i connettori. Posizionare il cappuccio decorativo. Ristabilire la corrente.

Come utilizzare il telecomando ?

Il telecomando permette di accendere/spegnere il ventilatore e di selezionare le 3 velocità (lenta, media, veloce) tramite pulsanti distinti.

Come passare dalla modalità estate alla modalità inverno ?

Utilizzare l'interruttore sul ventilatore: sollevarlo per la modalità estate (brezza rinfrescante verso il basso), abbassarlo per la modalità inverno (circolazione d'aria per diffondere il calore).

Perché il mio ventilatore fa rumore ?

Verificare che la piastra di montaggio sia ben fissata al soffitto. Se il rumore persiste, bilanciare le pale con il kit di bilanciamento fornito (clip e contrappesi).

Come pulire il ventilatore ?

Utilizzare un panno morbido e asciutto. Non immergere mai l'apparecchio in acqua. Scollegare il ventilatore prima della pulizia.

Cosa fare se il ventilatore non si avvia ?

Verificare che l'interruttore a muro sia acceso, che la corrente sia ripristinata al contatore e che nessun filo sia scollegato. Attenzione: tagliare la corrente prima di verificare il cablaggio.

Come bilanciare le pale ?

Se il ventilatore oscilla, provare prima a scambiare due pale. Se non basta, utilizzare il clip di bilanciamento e i contrappesi forniti seguendo le istruzioni del manuale.

Qual è l'altezza minima di installazione ?

La distanza tra le pale e il pavimento deve essere di almeno 2,30 m per garantire la sicurezza.

Posso usare il ventilatore all'esterno ?

No, l'apparecchio è progettato solo per uso interno. Evitare stanze umide e l'esterno.

Cosa fare in caso di guasto ?

Contattare il servizio assistenza di Bestron tramite www.bestron.com/service. Non tentare di riparare l'apparecchio da soli. La garanzia di 60 mesi copre i difetti di fabbricazione.

MANUALE UTENTE Summer Breeze DCF42BR BESTRON

Istruzioni per l'uso

NL

Handleiding

ES

Manual del usuario

HERZLICHEN GLÜCKWUNSCH!

Congratulazioni per l'acquisto di questo prodotto Bestron. Nelle presenti istruzioni per l'uso viene spiegato il funzionamento e l'impiego dell'apparecchio. Pertanto, prima di utilizzarlo, leggerle attentamente. Utilizzare l'apparecchio esclusivamente come di seguito descritto. Conservare queste istruzioni in luogo sicuro.

In caso di guasto:

Nel caso indesiderato in cui l'unità dovesse guastarsi, non tentare mai di ripararla da soli. Far sempre eseguire le riparazioni da un tecnico qualificato.

Utilizzo da parte dei bambini:

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con scarsa esperienza e conoscenza, ma esclusivamente sotto la supervisione di un adulto o se hanno ricevuto tutte le istruzioni necessarie per l'utilizzo sicuro dell'apparecchio e ne hanno compreso i possibili pericoli.
• Pulizia e manutenzione non devono essere effettuate dai bambini, a meno che non abbiano più di 8 anni e sotto la supervisione di un adulto.
• Mantenere l'unità e il cavo di alimentazione fuori dalla portata dei bambini di età inferiore agli 8 anni.
• I bambini devono essere costantemente sorvegliati per assicurarsi che non giochino con il dispositivo.

COSA È NECESSARIO SAPERE SUI DISPOSITIVI ELETTRICI

• Prima di utilizzare un dispositivo elettrico, assicurarsi che la tensione di rete corrisponda alla tensione di rete indicata sulla sua targhetta d'identificazione.
  • Assicurarsi che la presa elettrica a cui si intende collegare un dispositivo elettrico sia collegata a terra.
• Collocare sempre gli apparecchi elettrici su una superficie stabile e piana, in modo che non possano cadere.
• Alcune parti di un dispositivo elettrico possono riscaldarsi o, a volte, surriscaldarsi. Per evitare le ustioni, evitare di toccarle.
• Quando si tocca un apparecchio elettrico, un cavo o una spina, assicurarsi che le mani siano asciutte.
• Le apparecchiature elettriche devono poter dissipare il calore prodotto al fine di evitare il rischio di incendio. Pertanto, assicurarsi che l'unità sia sufficientemente libera da ingombri e che non possa venire a contatto con materiale combustibile. Non coprire mai gli apparecchi elettrici.

• Evitare il contatto di apparecchi, cavi o spine elettriche con l'acqua.

• Mai immergere apparecchi elettrici, cavi o spine in acqua o in altri liquidi.

• Se gli apparecchi elettrici dovessero cadere in acqua, mai tentare di raccoglierli. Scollegare immediatamente la spina dalla presa elettrica e non riutilizzare l'apparecchio.
  • Assicurarsi che gli apparecchi elettrici, i cavi e le spine non entrino in contatto con fonti di calore, come piastre calde o fiamme libere.
• Non lasciare i cavi appesi sopra il bordo del lavandino, del piano di lavoro o del tavolo.
• Quando il dispositivo non è in uso, scollegare sempre il cavo di alimentazione.
• Nello scollegare il cavo di alimentazione dalla spina elettrica, assicurarsi di tirare la spina stessa e non il cavo.
• Controllare regolarmente che il cavo del dispositivo elettrico sia intatto. Non utilizzare l'unità se il cavo risulta essere danneggiato. Se il cavo è danneggiato, per evitare qualsiasi rischio, è necessario che venga sostituito dal produttore, da un servizio di assistenza tecnica o da una persona qualificata.
  • L'apparecchio non deve essere azionato da un timer esterno o da un sistema separato dotato di telecomando.

COSA È NECESSARIO SAPERE SU QUESTO DISPOSITIVO

• Fare attenzione quando si utilizza il dispositivo all'aperto.
  • Non utilizzare mai l'apparecchio in ambienti umidi.
• Pulire accuratamente l'unità dopo l'uso (vedere la sezione Pulizia e manutenzione).
• Si consiglia di eseguire l'installazione da un elettricista qualificato in grado di verificare la resistenza degli elementi di supporto del soffitto e di effettuare una connessione elettrica adeguata.
• Per ridurre il rischio di lesioni personali, utilizzare solo le due viti in acciaio (e la rondella di sicurezza) fornite per il montaggio.
• Per ridurre il rischio di lesioni personali, non piegare i portalama durante l'installazione dei supporti, il bilanciamento delle pale o la pulizia della ventola.

DISPOSIZIONI AMBIENTALI

- Smaltire i materiali di imballaggio, come plastica e scatole di cartone, negli appositi contenitori.

Al termine della sua vita utile, non smaltire il prodotto come un normale rifiuto domestico, ma conferire presso un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Osservare il relativo simbolo apposto sul prodotto, contenuto nelle istruzioni per l'uso o stampato sull'imballaggio.

- I materiali possono essere riutilizzati come indicato. Con il vostro aiuto per il riutilizzo, l'elaborazione dei materiali o altre forme di riciclaggio di vecchi apparecchi, contribuite in modo importante alla protezione dell'ambiente.

- Chiedete al vostro comune di residenza dove è ubicato il punto di raccolta appropriato.

DICHIARAZIONE DI CONFORMITÀ CE

Questo prodotto soddisfa i requisiti delle linee guida Europee.

R. Neyman Controllo qualità

DESCRIZIONE SIMBOLO VALORE UNITÀ
PORTATA MASSIMA D’ARIA F 73,02 M3/MIN
POTENZA ASSORBITA DEL VENTILATORE P 43,4 W
VALORI DI ESERCIZIO	SV	1,68	(M3/MIN)/W
CONSUMO ELETTRICO IN MODO «ATTESA»	PSB	0	W
LIVELLO DI POTENZA SONORA DEL VENTILATORE	LWA	43	dB(A)
VELOCITÀ MASSIMA DELL’ARIA	C	1,49	METERS/SEC
NORME DI MISURA PER IL VALORE DI ESERCIZIO	IEC 60879:196(CORR.1992)
REFERENTE PER ULTERIORI INFORMAZIONI : WWW.BESTRON.COM

FUNZIONAMENTO -Generale

L'apparecchio è destinato esclusivamente a uso domestico, non a uso professionale.

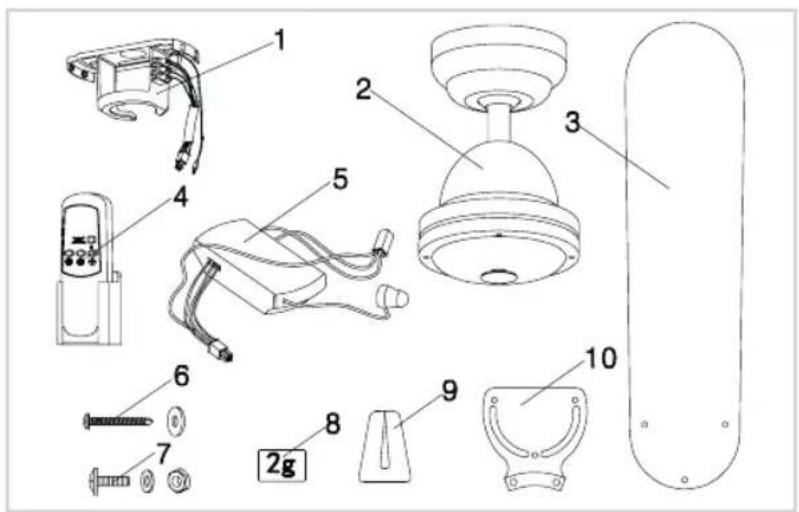

1. Base di supporto
2. Motore
3. Elica del ventilatore (4x)
4. Telecomando
5. Ricevitore del telecomando
6. Set di viti per la base di supporto (2x)
7. Set di viti per le pale del ventilatore (12x)
8. Contrappeso
9. Clip di equilibrio
10. Supporto della pala del ventilatore (4x)

MONTAGGIO-Installazione della base di supporto

ATTENZIONE:

• SPEGNERE SEMPRE L'ALIMENTAZIONE DEL CONTATORE ELETTRICO PRINCIPALE PRIMA DI MONTARE IL VENTILATORE SUL SOFFITTO.
• Assicurarsi di appendere il ventilatore affinché la distanza tra le pale del ventilatore e il pavimento sia di almeno 2,30 m.

1. La confezione contiene quattro viti nella piastra di montaggio (vedere figura A).
2. Allentare le due viti ① di mezzo giro (B).

3. Quindi allentare completamente le due viti ② e rimuoverle (C).

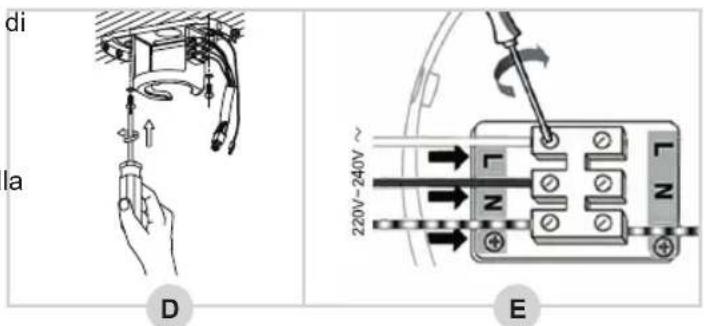

4. Rimuovere la copertura della base supporto e fissarla saldamente al soffitto (D). Assicurarsi che la base su cui sarà installato il dispositivo sia montata saldamente in modo da poter sopportare un peso di almeno 10 kg.

5. Ora avvitare i cavi di cablaggio sulla morsettiera in modo corretto (E):

6. Filo blu → N

7. Filo marrone o nero → L
8. Messa a terra (verde/giallo) → ⏻

MONTAGGIO - Montaggio delle pale del ventilatore sull'alloggiamento del motorino

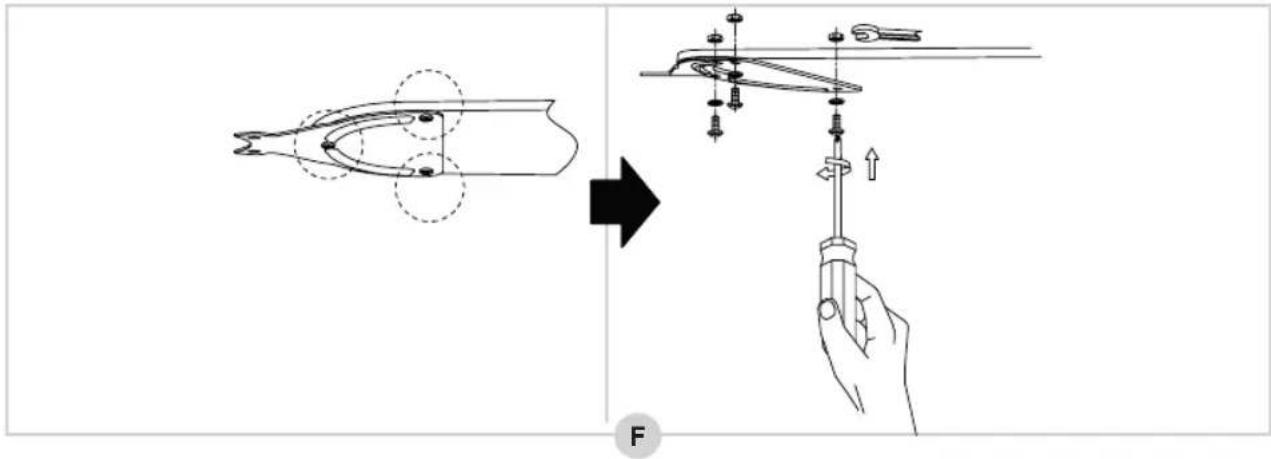

1. Prendere uno dei supporti della pala del ventilatore e posizionarlo su una delle pale del ventilatore (vedere la figura F).
2. Inserire una vite con anello rosso tra il supporto e la pala del ventilatore.
3. Posizionare la rondella in dotazione e successivamente il bullone sulla vite e stringere opportunamente.

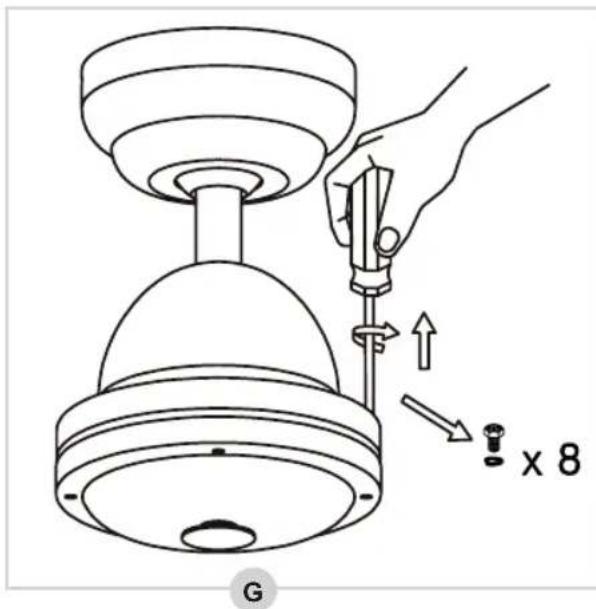

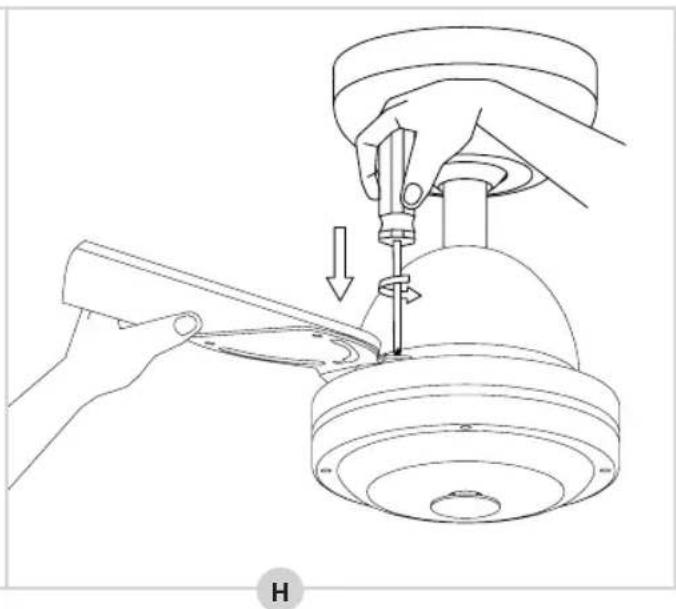

1. Rimuovere le due viti presenti sulla parte superiore dell'alloggiamento del motorino (vedere la figura G), quindi posizionare una pala del ventilatore incluso il supporto (con il lato nero rivolto verso il basso) e avvitarla saldamente con le due viti (H).
2. Ripetere la procedura per le altre tre pale del ventilatore.

Adesso le pale del ventilatore sono montate correttamente.

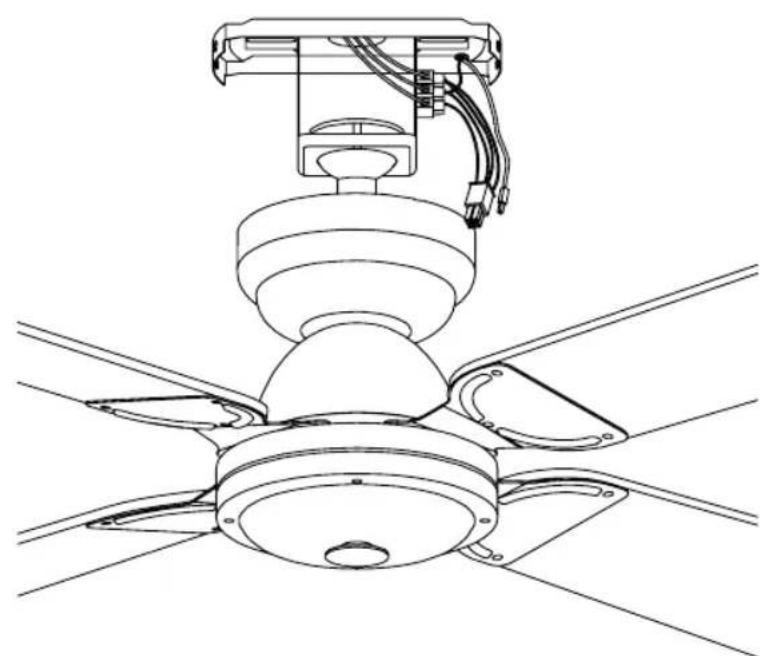

MONTAGGIO - Montaggio del motore del ventilatore sulla base di supporto

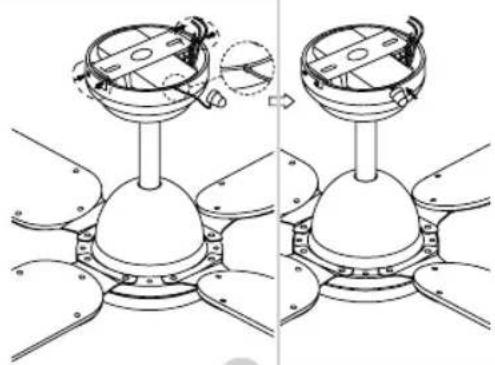

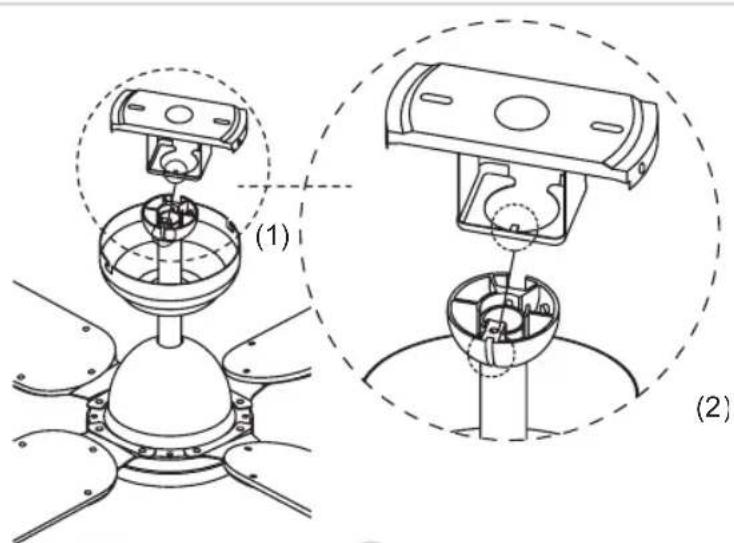

1. Inserire con attenzione il motore del ventilatore nella base di supporto (I). Ruotare il motore del ventilatore fino a quando il perno sporgente (1) non finisce sulla tacca (2).

1. Ora far scorrere il ricevitore nel piatto di supporto (K).
2. Collegare tra loro i connettori del ventilatore e del ricevitore, (vedere figura L).

MONTAGGIO - Montaggio del ventilatore sulla base di supporto

1. Ora posiziona la copertura decorativa sulla piastra di montaggio e avvitala (M).

ATTENZIONE: Posizionare il cavo con il sensore nell'incavo del coperchio, quindi incollarlo al soffitto con l'adesivo che è presente sul fondo.

1. Riposizionare le due viti nel coperchio decorativo e serrarle (M).

In questo modo il ventilatore è stato montato correttamente. Ora si può accendere di nuovo l'alimentazione nel contatore elettrico principale.

UTILIZZO - Comandi

Il ventilatore viene azionato tramite il telecomando in dotazione. Il dispositivo ha 3 velocità, ciascuna delle quali viene azionata tramite un pulsante specifico: veloce, medio e lento.

[TASTO FUNZIONE]
	0 VENT. ACCESO/SPENTO
	VELOCITÀ MAX. VENT.
	VELOCITÀ MED. VENT.
	VELOCITÀ MIN. VENT.

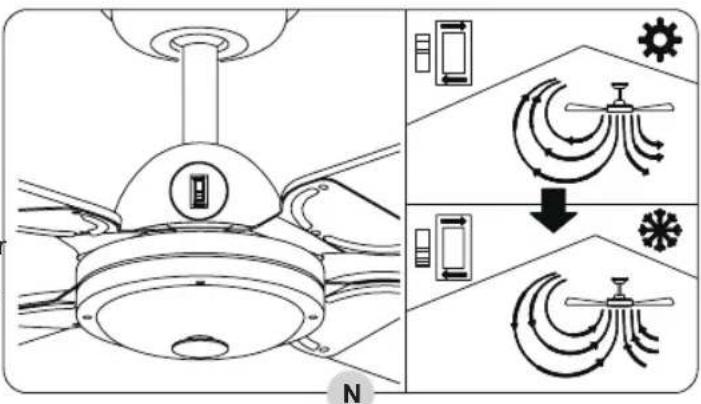

UTILIZZO - Modalità estate e inverno

Il ventilatore è dotato di una modalità per l'estate e una per l'inverno: in modalità estate, il ventilatore eroga l'aria direttamente verso il basso generando una corrente d'aria rinfrescante, mentre nella modalità inverno l'aria viene fatta circolare attraverso la stanza, per esempio per distribuire il calore derivante del riscaldamento all'interno della stanza.

1. Spingere l'interruttore verso l'alto per attivare la modalità estate.
2. Spingere l'interruttore verso il basso per attivare la modalità inverno

RISOLUZIONE DI PROBLEMI

Problema Causa probabile Rimedio suggerito
Il ventilatore non si attiva.	1. Il ventilatore è collegato a un interruttore della luce a parete che non è acceso.2. L'alimentazione elettrica nel contatore principale non è stata riattivata o è spenta.3. I fili collegati al ventilatore non sono stati stretti a dovere.	1. Controllare che l'interruttore della luce sia acceso.2. Verificare che l'alimentazione principale del contatore sia attivata.3. Verificare la presenza di fili magari non inseriti correttamente nel cablaggio del ventilatore.ATTENZIONE: Assicurarsi di spegnere l'alimentazione principale prima di controllare il cablaggio!
Il ventilatore fa rumore.	1. La base di supporto non è montata correttamente.	1. Verificare che la base di supporto sia (ancora) fissata in modo ben saldo al soffitto. Vedere 'Montaggio - Installazione della base di supporto'.

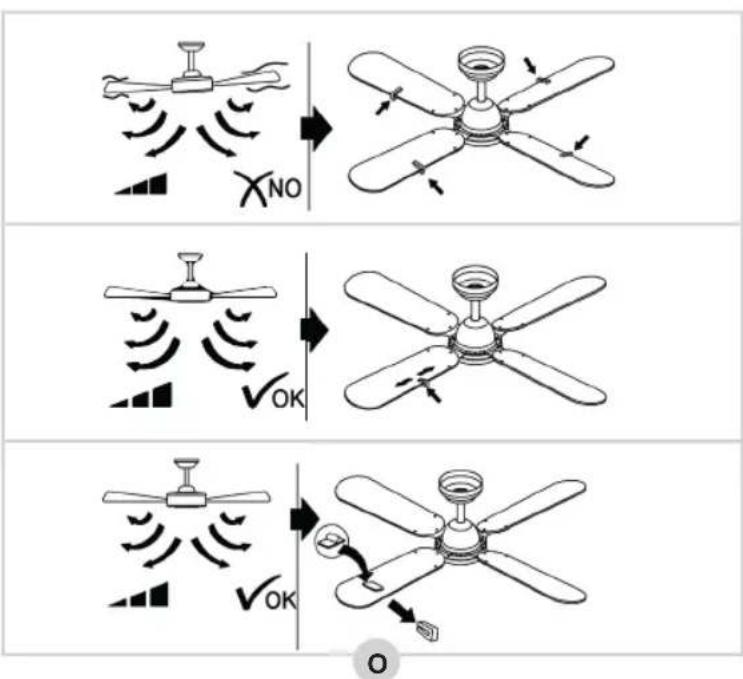

BILANCIARE LE PALE DEL VENTILATORE

Ci impegniamo al massimo per consegnare il prodotto in modo perfetto. Potrebbero però rendersi necessario qualche volta bilanciare le pale del ventilatore. Leggere prima le 2 possibili soluzioni sopra menzionate. Se esse non risolvono, provare a scambiare tra loro le 2 pale del ventilatore. Il ventilatore continua a essere sbilanciato? Allora provare a bilanciarlo utilizzando il set di bilanciamento in dotazione (vedere figura O).

DISPOSIZIONI DI GARANZIA

In base alle seguenti condizioni, Bestron garantisce questo apparecchio per la durata di 60 mesi dalla data di acquisto contro i guasti causati da difetti di fabbricazione e/o del materiale.

1. Durante il periodo di garanzia non verranno addebitati costi di manodopera e per i materiali necessari.
2. La riparazione effettuata in garanzia non prolunga il periodo di garanzia.

3. Al momento della sostituzione, le parti difettose o gli stessi apparecchi guasti, torneranno automaticamente a essere proprietà di Bestron.

4. La garanzia è valida solo per l'acquirente originale e non è trasferibile.

5. La garanzia non è valida in caso di danni causati da:

- Incidenti ed infortuni

- Uso improprio

- Usura

- Negligenza

• Installazione errata

- Collegamento a una tensione di rete diversa da quella indicata sulla targhetta di identificazione del dispositivo

- Modifiche non autorizzate

- Riparazioni effettuate da terzi non qualificati

- Utilizzo in violazione delle norme giuridiche, tecniche o di sicurezza applicabili

- Trasporto incauto senza idoneo imballaggio o altre protezioni

1. Non sono ammesse richieste di risarcimento in garanzia in caso di:

• Danni subiti durante il trasporto

- Rimozione o modifica del numero di serie del dispositivo

1. Quanto segue è escluso dalla garanzia:

• Cavi

- Lampade

- Parti in vetro

1. La garanzia non dà diritto ad alcun risarcimento per danni diversi dalla sostituzione o dalla riparazione delle parti difettose. Bestron non può essere in nessun caso ritenuta responsabile per danni consequenziali o altre conseguenze derivanti da o in relazione alle apparecchiature da essa fornite.

2. I reclami in garanzia possono essere inoltrati solo al vostro rivenditore/rivenditore web o direttamente al servizio assistenza Bestron. Non limitarsi a inviare un oggetto senza preavviso. Il pacchetto può essere rifiutato e gli eventuali costi saranno a carico del mittente. In primo luogo, contattateci per ricevere le istruzioni su come imballare e spedire il dispositivo. Qualsiasi reclamo in garanzia deve essere accompagnato dalla prova di acquisto.

SERVIZIO ASSISTENZA

Nell'indesiderata eventualità di un malfunzionamento, contattare il servizio assistenza BESTRON visitando il seguente sito: www.bestron.com/service
