BEDIENUNGSANLEITUNG D 720 WiFi QLIMA

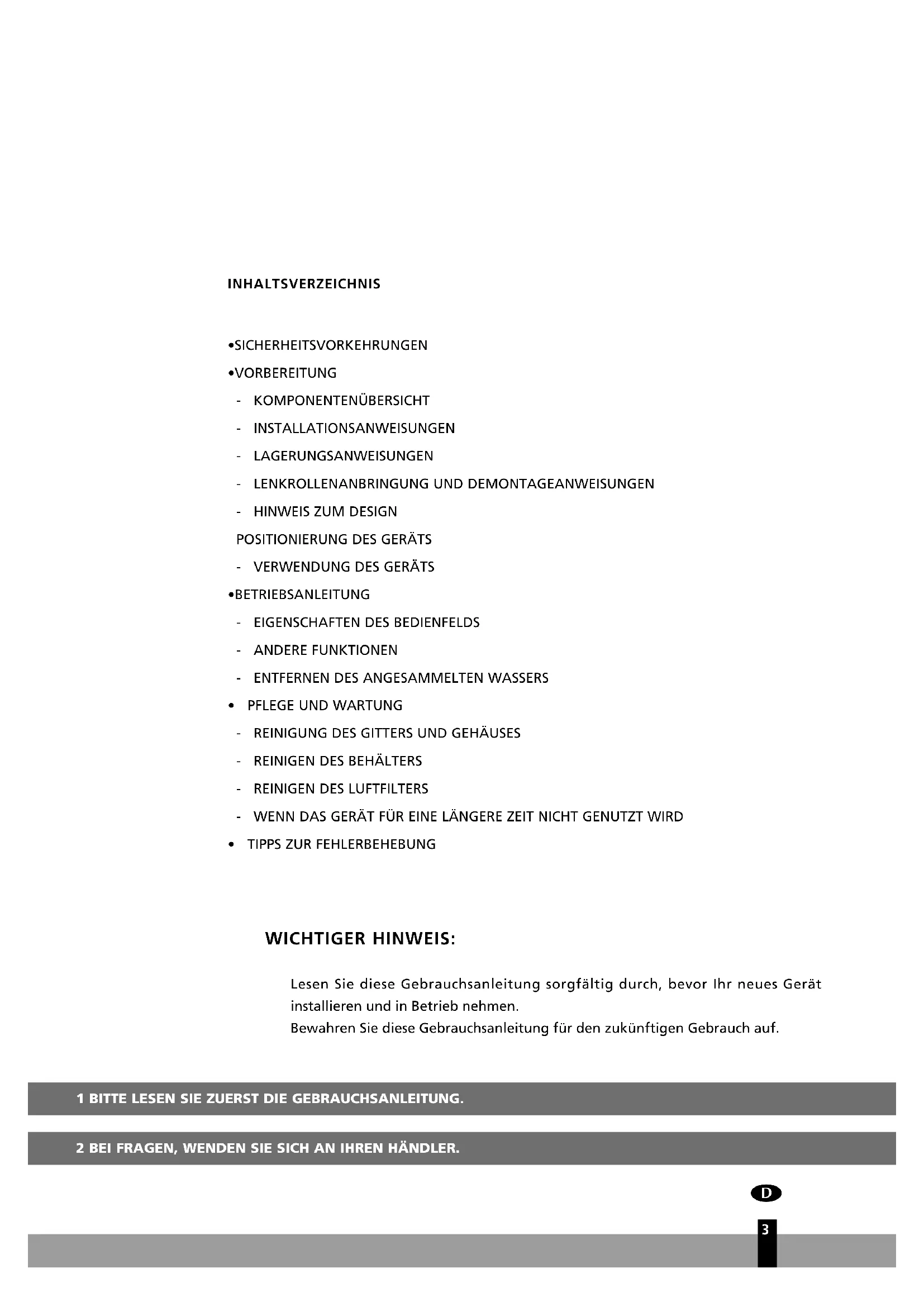

• SICHERHEITSVORKEHRUNGEN

• VORBEREITUNG - KOMPONENTENÜBERSICHT - INSTALLATIONSANWEISUNGEN - LAGERUNGSANWEISUNGEN

POSITIONIERUNG DES GERÄTS

- VERWENDUNG DES GERÄTS

- WENN DAS GERÄT FÜR EINE LÄNGERE ZEIT NICHT GENUTZT WIRD

• TIPPS ZUR FEHLERBEHEBUNG WICHTIGER HINWEIS: Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Ihr neues Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Gebrauchsanleitung für den zukünftigen Gebrauch auf.4 SICHERHEITSANWEISUNGEN Lesen Sie die Sicherheitsvorkehrungen vor dem Betrieb und der Installation. Um den Tod oder eine Verletzung des Bedieners und anderer Personen sowie Sachschäden zu verhindern, müssen folgende Anweisungen befolgt werden. Ein unsachgemäßer Betrieb aufgrund der Nichtbefolgung der Anweisungen kann zum Tode, zu Verletzungen oder zu Schäden führen. WARNUNG

• Dieses Symbol weist auf die Möglichkeit einer Verletzung oder des Todes des Bedienpersonals hin. WARNUNG

• Dieses Symbol weist auf die Möglichkeit von Sachschäden oder schwerwiegenden Folgen hin. WARNUNG

• Achten Sie darauf, dass die Nennleistung der Steckdose bzw. des Anschlussgeräts nicht überschritten wird.

• Schalten Sie das Gerät nicht durch Ein- oder Ausschalten der Stromversorgung ein oder aus.

• Beschädigen Sie kein nicht spezifiziertes Netzkabel und verwenden Sie es nicht.

• Ändern Sie nicht die Länge des Netzkabels und teilen Sie die Steckdose nicht mit anderen Geräten.

• Den Stecker nicht mit nassen Händen einstecken oder herausziehen.

• Installieren Sie das Gerät nicht an einem Ort, in dem brennbare Gas austreten können.

• Stellen Sie das Gerät nicht in der Nähe von einer Wärmequelle auf.

• Trennen Sie das Gerät von der Stromversorgung, sollte es zu seltsamer

Geräusch-, Geruchs- oder Rauchentwicklung kommen.

• Versuchen Sie niemals, das Gerät selbst zu zerlegen oder zu reparieren.

• Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie es aus der Steckdose.

• Verwenden Sie das Gerät nicht in der Nähe von entflammbaren Gasen oder brennbaren Stoffen wie Benzin, Benzol, Verdünner usw.

• Das aus dem Gerät ablaufende Wasser darf nicht getrunken oder verwendet werden.

• Nehmen Sie den Wassereimer während des Betriebs nicht heraus.

• Verwenden Sie das Gerät nicht in kleinen Räumen.

• Stellen Sie das Gerät nicht an Orten auf, an denen Wasser auf das Gerät spritzen kann.

• Stellen Sie das Gerät auf einen ebenen, stabilen Bodenbereich.

• Decken Sie die Ansaug- und Ausblasöffnungen nicht mit Tüchern oder Handtüchern ab.

• Seien Sie vorsichtig, wenn Sie das Gerät in einem Raum verwenden, in dem sich folgende Personen aufhalten: Säuglinge, Kinder, ältere Menschen und Personen, die nicht empfindlich auf Feuchtigkeit reagieren.

• Nicht in Bereichen verwenden, in denen mit Chemikalien umgegangen wird.

• Stecken Sie niemals Ihre Finger oder andere Fremdkörper in die Grills oder Öffnungen. Achten Sie besonders darauf, Kinder vor diesen Gefahren zu warnen.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel und achten Sie darauf, dass das Kabel nicht zusammengedrückt wird.

• Steigen Sie nicht auf das Gerät und setzen Sie sich nicht darauf.

• Setzen Sie die Filter immer fest ein. Reinigen

Sie den Filter einmal alle zwei Wochen.

• Wenn Wasser in das Gerät eindringt, schalten Sie das Gerät aus, trennen Sie es von der Stromversorgung und wenden Sie sich an einen qualifizierten Service Techniker.

• Stellen Sie keine Blumenvasen oder andere Wasserbehälter auf das Gerät.

• Verwenden Sie kein Verlängerungskabel.

• Jegliche Verkabelung muss streng gemäß dem Verdrahtungsdiagramm im Inneren des Geräts vorgenommen werden. VORSICHT

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sinnlichen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.

• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen Kundenservice, oder durch eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu verhindern.

• Vor der Reinigung oder sonstigen Wartungsarbeiten muss das Gerät von der Stromversorgung getrennt werden.

• Installieren Sie das Gerät nicht an einem Ort, in dem brennbare Gas austreten können. Falls sich entzündbares Gas rund um das Gerät ansammelt, kann dies zu einem Brand führen.

• Sollte das Gerät während des Betriebs umkippen, schalten Sie das Gerät aus und trennen Sie es umgehend von der Stromversorgung. Führen Sie eine Sichtprüfung des Geräts durch, um sicherzustellen, dass es unbeschädigt ist. Sollten Sie befürchten, das Gerät sei beschädigt worden, so wenden Sie sich für Hilfe an einen

Techniker oder den Kundenservice.

• Bei Gewitter ist die Stromversorgung zu trennen, um Schäden durch Blitzeinschlag am Gerät zu vermeiden.

• Verlegen Sie das Netzkabel nicht unter einen Teppich. Decken Sie das Netzkabel nicht mit Lappen, Läufern oder ähnlichen Abdeckungen ab. Verlegen Sie das Netzkabel nicht unter Möbeln oder Geräten. Verlegen Sie das Netzkabel aus dem Gehbereich und so, dass es keine Stolpergefahr darstellt.

• Betreiben Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker. Entsorgen Sie das Gerät oder bringen Sie es zu einer zugelassenen Service-Einrichtung zur Untersuchung und/oder Reparatur.

• Um die Gefahr eines Feuers oder Stromschlags zu verringern, nutzen Sie diesen Lüfter nicht mit einem statischen Geschwindigkeitssteuergerät.

• Das Gerät muss gemäß nationalen Verkabelungsvorschriften installiert werden.

• Kontaktieren Sie einen zugelassenen Service- Techniker zur Reparatur oder Wartung dieses Geräts.

• Schalten Sie das Gerät aus, wenn es nicht genutzt wird.

• Das Typenschild des Herstellers befindet sich auf der Rückseite des Geräts und enthält elektrische und andere technische Daten, die speziell für dieses Gerät gelten.

• Gehen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist. Um Stromschlag und Brandgefahren zu minimieren, ist eine ordnungsgemäße Erdung wichtig. Das Netzkabel ist mit einem dreidrahtigen Erdungsstecker zum Schutz vor Stromschlag ausgestattet.

• Ihr Gerät muss an einer ordnungsgemäß

geerdeten Wandsteckdose verwendet werden. Lassen Sie die Steckdose durch einen qualifizierten Elektriker installieren, wenn die von Ihnen zu verwendende Wandsteckdose nicht ordnungsgemäß durch eine Verzögerungssicherung oder einen Trennschalter geerdet oder geschützt ist (bitte sehen Sie sich das Typenschild für die elektrischen Daten an).

• Betreiben Sie Ihr Gerät nicht in einem Nassraum, wie das Badezimmer oder den Wäscheraum.

• Die Leiterplatte des Geräts ist mit einer Sicherung versehen, um vor Überspannung zu schützen.

• Die Spezifikationen der Sicherung sind auf der Leiterplatte gedruckt, z. B.: T 3.15A/250V (oder 350V) usw. Hinweis zu Fluorgasen (gilt nicht für das Gerät mit R290-Kältemittel)

1. Fluorierte Treibhausgase wird in hermetisch

verschlossener Vorrichtung eingedämmt. Für spezifische Informationen über Art, Menge und CO2-Äquivalent in Tonnen des fluorierten Treibhausgases (in einigen Modellen), siehe die entsprechende Kennzeichnung auf dem Gerät.

2. Aufbau, Service, Wartung und Reparatur

des Geräts müssen durch einen zertifizierten Techniker durchgeführt werden.

3. Der Abbau und das Recycling des Produkts

müssen von einem zertifizierten Techniker durchgeführt werden. UV-C-Lampe (gilt nur für Geräte mit UV-C-Lampe) Dieses Gerät ist mit einer UV-C-Lampe ausgerüstet. Lesen Sie die Wartungsanweisungen, bevor Sie das Gerät öffnen.

1. Nehmen Sie UV-C-Lampen nicht außerhalb des

2. Offensichtlich beschädigte Geräte dürfen nicht

in Betrieb genommen werden.

3. Die unbeabsichtigte Nutzung des Geräts oder

eine Beschädigung des Gehäuses kann zur Freisetzung von gefährlicher UV-C-Strahlung führen. UV-C-Strahlung kann selbst in kleinen Dosen zu Augen- und Hautschäden führen.

4. Bevor Sie Türen und Zugangsklappen, die

mit dem Gefahrensymbol für ULTRAVIOLETT- STRAHLUNG versehen sind, zur Durchführung der NUTZERWARTUNG öffnen, wird empfohlen, das Gerät von der Stromversorgung zu trennen.

5. Die UV-C-Lampe kann nicht gereinigt, repariert

und ausgetauscht werden.

6. UV-C-BARRIEREN, die mit dem Gefahrensymbol

für ULTRAVIOLETT-STRAHLUNG versehen sind, dürfen nicht entfernt werden. WARNUNG

• Dieses Gerät ist mit einem UV-C-Strahler ausgerüstet. Blicken Sie nicht direkt auf die Lichtquelle.

WARNUNG BEI DER NUTZUNG VON

KÄLTEMITTEL R32/R290

• Verwenden Sie keine Mittel, die nicht vom Hersteller empfohlen wurden, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen.

• Das Gerät ist in einem Raum ohne durchgehend betriebene Quellen zu lagern (z. B.: offene Flammen, ein betriebenes Zündgasgerät oder ein betriebenes elektrisches Heizgerät).

• Durchstechen oder verbrennen Sie nicht.

• Achten Sie darauf, dass die Kältemittel möglicherweise keinen Geruch haben.

• Das Gerät ist in einem Raum mit einer Bodenfläche gemäß der Kühlschrankladung zu installieren, zu betreiben und zu lagern. Spezifische Informationen zum Gastyp und zur Menge finden Sie auf dem entsprechenden Aufkleber auf dem Gerät selbst.

• Nationale Gasvorschriften sind zu befolgen.

• Halten Sie die Lüftungsöffnungen frei.

• Das Gerät ist so zu lagern, dass mechanische Schäden verhindert werden.

• Das Gerät ist an einem gut belüfteten Ort zu lagern, an dem die Raumgröße der für den Betrieb vorgegebenen Raumgröße entspricht.

• Jede Person, die an einem Kältemittelkreislauf arbeitet oder diesen aufbricht, muss durch eine branchenakkreditierte Prüfstelle zertifiziert sein, welche ihre Kompetenz im sicheren Umgang mit Kältemitteln gemäß branchenüblichen Prüfspezifikationen bestätigt.

• Wartungsarbeiten dürfen ausschließlich gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, welche die Unterstützung einer weiteren qualifizierten Person erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit brennbaren Kältemitteln geschult ist.

• Das Gerät ist in einem Raum ohne durchgehend betriebene offene Flammen (z. B. als Zündgasgerät) und Zündquellen (z. B. als elektrisches Heizgerät) zu lagern. WARNUNG Das Gerät ist an einem Ort zu installieren, zu betreiben und zu lagern, dessen Fläche mehr als 4 m

ERFORDERLICHER ABSTAND Beachten Sie den erforderlichen Abstand zwischen dem Gerät und Wänden oder anderen Objekten. Siehe Abbildung 2. WARNUNG Das Gerät muss unter Einhaltung der natio- nalen Vorschriften für die Elektroinstallation installiert werden. Vorsicht: Brandgefahr/ entflammbares Erklärung der Symbole auf dem Gerät (nur bei Geräten mit Kältemittel R32/R290): WARNUNG Dieses Symbol zeigt an, dass das Gerät ein entflammbares Kältemittel verwendet. Sollte das Kältemittel auslaufen und einer externen Entzündungsquelle ausgesetzt werden, besteht Brandgefahr. VORSICHT Dieses Symbol zeigt an, dass die Gebrauchsanleitung aufmerksam zu lesen ist. VORSICHT Dieses Symbol zeigt an, dass dieses Gerät durch einen Wartungstechniker mit Bezug auf die Installationsanleitung zu handhaben ist. VORSICHT Dieses Symbol zeigt an, dass Informationen vorhanden sind, wie die Gebrauchsanleitung oder die Installationsanleitung.

1. TRANSPORT VON GERÄTEN MIT ENTFLAMMBAREM

KÄLTEMITTEL Siehe Transportvorschriften

2. KENNZEICHNUNG VON GERÄTEN MITHILFE VON SCHILDERN

Siehe lokale Vorschriften

3. ENTSORGUNG VON GERÄTEN MIT ENTFLAMMBAREM

KÄLTEMITTEL Siehe nationale Vorschriften.

4. LAGERUNG VON GERÄTEN

Die Lagerung von Geräten sollte entsprechend den Anweisungen des Herstellers erfolgen.

5. LAGERUNG VON VERPACKTEN (NICHT VERKAUFTEN)

GERÄTEN Die Lagerung von Schutzverpackungen sollte so erfolgen, dass mechanische Schäden an den darin enthaltenen Geräten nicht zu einem Auslaufen des Kältemittels führt. Die maximale Anzahl von Geräteteilen, die gemeinsam gelagert werden dürfen, wird durch lokale Vorschriften bestimmt. 20 cm20 cm Abbildung 2

1) Überprüfen Sie den Bereich

Bevor Sie mit der Arbeit an Systemen beginnen, die entflammbares Kältemittel enthalten, sind Sicherheitsprüfungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert ist. Bei der Reparatur des Kühlsystems sind folgende Vorkehrungsmaßnahmen zu treffen, bevor mit der Arbeit am System begonnen wird.

Die Arbeiten sind in einem kontrollierten Verfahren durchzuführen, um das Risiko von entflammbarem Gas oder Dämpfen während der Durchführung der Arbeiten zu minimieren.

3) Allgemeiner Arbeitsbereich

Das Wartungspersonal und andere, die in jenem Bereich arbeiten, sind über die Art der durchgeführten Arbeiten in Kenntnis zu setzen. Arbeiten in geschlossenen Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich ist abzutrennen. Stellen Sie sicher, dass die Bedingungen in dem Bereich durch die Kontrolle von entflammbarem Material gesichert wurden.

4) Prüfung auf Kältemittel

Der Bereich ist mit einem entsprechenden Kältemitteldetektor vor und während den Arbeiten zu prüfen, um sicherzustellen, dass der Techniker auf möglicherweise entflammbare Atmosphären aufmerksam gemacht wird. Stellen Sie sicher, dass das Leckerkennungsgerät für die Nutzung mit entflammbaren Kältemitteln geeignet ist, d. h. keine Funkenbildung, adäquat versiegelt oder eigensicher.

5) Bereitstellung eines Feuerlöschers

Sollten Schweißarbeiten am Kühlgerät oder einem dazugehörigen Bauteil durchgeführt werden, so ist ein geeignete Feuerlöschgerät bereitzustellen. Stellen Sie einen Trockenpulver- oder CO2-Feuerlöscher im Ladebereich bereit.

6) Keine Zündquellen

Bei Arbeiten an einem Kühlsystem, bei denen eine Rohrleitung freigelegt wird, die entflammbares Kältemittel führt oder führte, dürfen keine Zündquellen nutzen, die zur Gefahr eines Feuers oder einer Explosion führen könnten. Alle möglichen Zündquellen, darunter Zigaretten, sind in ausreichendem Abstand vom Ort der Installation, der Reparatur, der Demontage und der Entsorgung aufzubewahren, an dem möglicherweise entflammbare Kältemittel in die Umgebung entweichen können. Vor den Arbeiten ist der Bereich rund um das Gerät zu beobachten, um sicherzustellen, dass keine entflammbaren Gefahren oder Risiken der Entzündung vorhanden sind. Es sind „Nichtraucher“-Schilder aufzustellen.

7) Belüfteter Bereich

Stellen Sie sicher, dass der Bereich offen und entsprechend belüftet ist, bevor Sie das System aufbrechen oder Schweißarbeiten durchführen. Während den Arbeiten ist ein gewisser Grad der kontinuierlichen Belüftung sicherzustellen. Die Belüftung sollte freigesetztes Kältemittel sicher verteilen und vorzugsweise nach draußen in die Atmosphäre befördern.

8) Prüfung des Kältemittelgeräts

Wenn elektrische Bauteile ausgetauscht werden, müssen diese für den Zweck und die richtige Spezifikation geeignet sein. Die Wartungsanweisungen des Herstellers sind jederzeit zu befolgen. Wenden Sie sich im Zweifelsfall für Hilfe an die technische Abteilung des Herstellers. Die folgenden Prüfungen sind an Installationen vorzunehmen, die entflammbares Kältemittel verwenden: Die Ladekapazität entspricht der Größe des Raums, in dem die kältemittelführenden Komponenten installiert sind; die Belüftungsmaschine und -auslässe funktionieren ordnungsgemäß und sind nicht blockiert; bei der Nutzung eines indirekten Kältemittelkreislaufs ist der sekundäre Kreislauf auf Kältemittel zu überprüfen; Kennzeichnungen am Gerät sind weiterhin sichtbar und lesbar. Nicht leserliche Kennzeichnungen und Beschilderungen sind auszubessern; die Kältemittelleitung oder -komponenten sind so installiert, dass sie unwahrscheinlich mit Substanzen in Berührung kommen, welche die kältemittelführenden Komponenten korrodieren können, sofern die Komponenten nicht aus einem Material bestehen, das an sich korrosionsfest oder ausreichend gegen Korrosion geschützt ist.

9) Überprüfung von elektrischen Geräten

Reparatur- und Wartungsarbeiten an elektrischen Komponenten müssen anfängliche Sicherheitsprüfungen und die Inspektion der Komponenten umfassen. Sollte ein Mangel festgestellt werden, der eine Gefährdung der Sicherheit darstellt, so darf der Kreislauf nicht an das Stromnetz angeschlossen werden, sofern der Mangel nicht zufriedenstellend behoben wurde. Sollte

der Mangel nicht umgehend behoben werden können, der Betrieb jedoch weiterhin notwendig sein, so ist eine adäquate vorübergehende Lösung zu finden. Dies ist dem Besitzer des Geräts zu melden, damit alle Parteien darüber in Kenntnis gesetzt werden können. Die anfänglichen Sicherheitsprüfungen müssen folgende Punkte umfassen: Die Kondensatoren sind entladen. Dies ist auf sichere Weise durchzuführen, um eine mögliche Funkenbildung zu vermeiden; Während der Auffüllung, der Wiederherstellung oder der Säuberung des Systems liegen keine stromführenden Komponenten oder Drähte frei; Es besteht eine durchgehende Erdung.

7. REPARATUREN AN VERSIEGELTEN KOMPONENTEN

1) Während der Reparatur von versiegelten Komponenten ist jegliche

Stromversorgung vom Gerät zu trennen, bevor versiegelte Abdeckungen usw. abgenommen werden. Sollte es absolut notwendig sein, dass das Gerät während der Wartung am Stromnetz angeschlossen ist, so ist eine dauerhafte Art der Leckerkennung am kritischsten Punkt zu platzieren, um vor einer potenziell gefährlichen Situation zu warnen.

2) Besondere Aufmerksamkeit ist auf folgende Punkte zu richten, um

sicherzustellen, dass das Gehäuse durch die Arbeiten an elektrischen Komponenten nicht derart beeinträchtigt wird, dass der Schutzgrad davon betroffen ist. Hierzu gehören Schäden an Kabeln; eine überschüssige Anzahl von Anschlüssen; Anschlüsse, die nicht den Originalvorgaben entsprechen; Schäden an Dichtungen; unsachgemäße Anbringung von Stopfbuchsen usw. Stellen Sie sicher, dass das Gerät sicher montiert ist. Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterial nicht derart verschließen sind, dass sie nicht länger zur Vorbeugung des Eindringens entflammbarer Atmosphären genutzt werden können. Ersatzteile müssen den technischen Vorgaben des Herstellers entsprechen. HINWEIS: Die Nutzung von Silikondichtmittel kann die Effektivität einiger Arten von Leckerkennungsgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der jeweiligen Arbeit nicht isoliert werden.

8. REPARATUREN AN EIGENSICHEREN KOMPONENTEN

Bringen Sie keine dauerhaften induktiven oder Kapazitätslasten am Kreislauf an, ohne zuvor sichergestellt zu haben, dass hierdurch die zulässigen Spannungs- und Stromwerte für das genutzte Gerät nicht überschritten werden. Eigensichere Komponenten sind die einzigen Komponenten, an denen in einer entflammbaren Atmosphäre gearbeitet werden kann. Das Prüfgerät sollte die richtigen Nennwerte erfüllen. Tauschen Sie Komponenten nur durch die vom Hersteller vorgegebenen Ersatzteile aus. Andere Bauteile können zur Entzündung von freigesetztem Kältemittel in der Atmosphäre führen.

Überprüfen Sie, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Schwingungen, scharfen Kanten oder sonstigen nachteiligen Umwelteinflüssen ausgesetzt ist. Die Überprüfung sollte zudem die Auswirkung der Alterung oder kontinuierlicher Schwingungen von Quellen wie dem Kondensator oder den Lüftern berücksichtigen.

10. ERKENNUNG VON ENTFLAMMBAREN KÄLTEMITTELN

Unter keinen Umständen sind mögliche Zündquellen für die Suche nach oder die Erkennung von Kältemittellecks zu verwenden. Es dürfen keine Halogenfackeln (oder ein anderer Detektor mit offener Flamme) verwendet werden.

11. METHODEN ZUR LECKERKENNUNG

Folgende Methoden zur Leckerkennung gelten bei Systemen mit entflammbaren Kältemitteln als akzeptabel. Für die Erkennung von entflammbarem Kältemittel sind elektronische Leckdetektoren zu nutzen, wobei die Empfindlichkeit möglicherweise nicht adäquat ist oder neu kalibriert werden muss. (Erkennungsgeräte sind in einem Bereich frei von Kältemitteln zu kalibrieren.) Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle und für das verwendete Kältemittel geeignet ist. Das Leckerkennungsgerät sollte auf einen prozentuellen Anteil des LFL des Kältemittels eingestellt und auf das verwendete Kältemittel kalibriert sein. Der entsprechende prozentuelle Anteil an Gas (max. 25 %) ist bestätigt. Leckerkennungsflüssigkeiten sind für die Nutzung mit den meisten Kältemitteln geeignet, die Nutzung von chlorhaltigen Reinigungsmitteln

ist jedoch zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohre beschädigen kann. Sollten der Verdacht eines Lecks bestehen, so sind alle offenen Flammen zu entfernen/löschen. Sollte ein Kältemittelleck festgestellt werden, das Lötarbeiten erfordert, so ist das Kältemittel aus dem System zu lassen, oder in einem vom Leck entfernten Teil des Systems (mittels Abschaltventil) zu isolieren. Anschließend ist sauerstofffreier Stickstoff (OFN) sowohl vor als auch während des Lötvorgangs durch das System zu spülen.

12. ENTFERNUNG UND EVAKUIERUNG

Wenn Sie den Kältemittelkreislauf für Reparaturen – oder zu einem anderen Zweck – aufbrechen, sind konventionelle Verfahren anzuwenden. Es ist jedoch wichtig, bewährte Methoden zu befolgen, da die Gefahr der Entflammbarkeit besteht. Befolgen Sie folgendes Verfahren: Kältemittel entfernen; Kreislauf mit Schutzgas durchspülen; luftleer pumpen; erneut mit Schutzgas durchspülen; Kreislauf durch Schneiden oder Löten öffnen. Die Kältemittelladung ist in den entsprechenden Flaschen aufzubewahren. Das System ist mit sauerstofffreiem Stickstoff (OFN) „durchzuspülen“, um die Sicherheit des Geräts zu gewährleisten. Dieser Vorgang muss mehrmals wiederholt werden. Verwenden Sie hierfür keine Druckluft und keinen Sauerstoff. Spülen Sie den Kreislauf durch, indem Sie das Vakuum im System mit OFN aufbrechen und es kontinuierlich füllen, bis der Arbeitsdruck erreicht ist. Lassen Sie den OFN anschließend in die Atmosphäre ab und stellen Sie schließlich wieder ein Vakuum her. Dieser Vorgang ist mehrfach zu wiederholen, bis sich kein Kältemittel mehr im System befindet. Wenn die letzte OFN-Ladung verwendet wird, ist das System auf Atmosphärendruck zu bringen, um mit den Arbeiten beginnen zu können. Dieser Vorgang ist absolut notwendig, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Stellen Sie sicher, dass der Auslass für die Vakuumpumpe nicht an eine Zündquelle angeschlossen und dass eine Belüftung vorhanden ist.

Neben dem üblichen Füllvorgang sind folgende Anforderungen zu befolgen. Stellen Sie sicher, dass beim Auffüllen des Geräts keine Kontaminierung mit verschiedenen Kältemitteln stattfindet. Schläuche und Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren. Flaschen sind aufrecht aufzustellen. Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen. Kennzeichnen Sie das System, wenn es vollständig befüllt ist (wenn nicht bereits geschehen). Achten Sie besonders darauf, das Kühlsystem nicht zu überfüllen. Bevor Sie das System wieder befüllen, ist es mit OFN auf Druck zu testen. Das System ist nach Abschluss des Füllvorgangs und vor der Inbetriebnahme auf Lecks zu überprüfen. Bevor der Betriebsort verlassen wird, ist das System erneut auf Lecks zu prüfen.

14. AUSSERBETRIEBNAHME

Bevor dieser Vorgang durchgeführt wird, ist es wichtig, dass sich der Techniker mit dem Gerät und allen Einzelheiten vertraut macht. Es wird empfohlen, jegliches Kältemittel sicher wiederzugewinnen. Bevor dieser Schritt durchgeführt wird, ist eine Öl- und Kältemittelprobe zu entnehmen, sollte eine Analyse vor der Wiederverwendung des wiedergewonnenen Kältemittels erforderlich sein. Es ist wichtig, dass eine elektrische Leistung verfügbar ist, bevor die Aufgabe ausgeführt wird. a) Machen Sie sich mit dem Gerät und seinem Betrieb vertraut. b) Isolieren Sie das System elektrisch. c) Bevor Sie dies versuchen, stellen Sie sicher das: Mechanisches Fördergerät vorhanden ist, falls erforderlich, um Kältemittelflaschen zu befördern;Persönliche Schutzausrüstung vorhanden ist und ordnungsgemäß genutzt wird; Der Wiedergewinnungsprozess jederzeit von einer zugelassenen Person überwacht wird; Die Wiedergewinnungsgeräte und -flaschen entsprechen den jeweiligen Standards. d) Pumpen Sie das Kältemittelsystem nach Möglichkeit ab; e) Sollte ein Vakuum nicht möglich sein, so bringen Sie ein Verteilrohr an, um Kältemittel aus verschiedenen Teilen des Systems entfernen zu können. f) Achten Sie darauf, dass die Flasche auf der Waage steht, bevor Sie mit der Wiedergewinnung beginnen. g) Nehmen Sie das Wiedergewinnungsgerät gemäß den Anweisungen des Herstellers in Betrieb. h) Flaschen nicht überfüllen. (Nicht mehr als 80 % des Flüssigvolumens).15

i) Überschreiten Sie nicht den maximalen Arbeitsdruck der Flasche, auch nicht

vorübergehend. j) Wenn die Flaschen ordnungsgemäß befüllt wurden und der Vorgang abgeschlossen ist, stellen Sie sicher, dass die Flaschen und das Gerät umgehend vom Betriebsort entfernt werden und dass alle Isolierungsventile des Geräts geschlossen sind. k) Wiedergewonnenes Kältemittel darf nicht in ein anderes Kühlsystem zu füllen, sofern es nicht gereinigt und geprüft wurde.

Geräte sind zu kennzeichnen, dass sie außer Betrieb genommen und das Kältemittel entnommen wurde. Die Kennzeichnung ist mit Datum und Unterschrift zu versehen. Stellen Sie sicher, dass die Geräte mit Kennzeichnungen versehen sind, die darauf hinweisen, dass das Gerät entflammbares Kältemittel enthält.

16. WIEDERHERSTELLUNG

Wenn Sie Kältemittel aus einem System wiedergewinnen, sei es zur Wartung oder zur Außerbetriebnahme, wird empfohlen, dass jegliches Kältemittel sicher entfernt wird. Wenn Sie Kältemittel in Flaschen füllen, stellen Sie sicher, dass nur entsprechende Kältemittelflaschen verwendet werden. Stellen Sie sicher, dass die richtige Anzahl von Flaschen für die gesamte Systemfüllung vorhanden ist. Alle verwendeten Flaschen sind für das wiedergewonnene Kältemittel vorgesehen und für dieses Kältemittel gekennzeichnet (d. h. spezielle Flaschen für die Wiedergewinnung von Kältemittel). Die Flaschen müssen mit einem Druckablassventil und entsprechenden Abschaltventil in guten Zustand versehen sein. Leere Falschen sind luftleer gepumpt und nach Möglichkeit vor der Wiedergewinnung gekühlt. Das Ablassgerät muss in gutem Zustand, mit einer Reihe von Anweisungen in Bezug auf das vorhandene Gerät versehen und für die Wiedergewinnung von entflammbarem Kältemittel geeignet sein. Darüber hinaus muss eine Reihe von kalibrierten Waagen vorhanden und in gutem Zustand sein. Schläuche müssen mit leckfreien Trennvorrichtungen versehen und in gutem Zustand sein. Bevor Sie das Ablassgerät benutzen, überprüfen Sie, ob es in zufriedenstellendem Zustand ist, ob es ordnungsgemäß gewartet wurde, und ob dazugehörige elektrische Komponenten abgedichtet sind, um eine Entzündung im Falle der Freisetzung von Kältemittel zu verhindern. Wenden Sie im Zweifelsfall an den Hersteller. Das wiedergewonnene Kältemittel ist in den entsprechenden Flaschen an den Kältemittellieferanten zurückzuschicken und der entsprechende Entsorgungsnachweis auszustellen. Mischen Sie keine Kältemittel in Auffangbehältern, vor allem nicht in Flaschen. Sollten Kondensatoren oder Kondensatoröl entfernt werden, stellen Sie sicher, dass sie ausreichend abgepumpt wurden, um zu gewährleisten, dass kein entflammbares Kältemittel im Schmiermittel vorhanden ist. Der Ablassvorgang ist durchzuführen, bevor der Kondensator an den Lieferanten zurückgeschickt wird. Es darf lediglich eine elektrische Heizung für das Kondensatorgehäuse genutzt werden, um den Vorgang zu beschleunigen. Wenn Öl aus einem System abgelassen wird, ist dies sicher durchzuführen. VORBEREITUNG KOMPONENTENÜBERSICHT

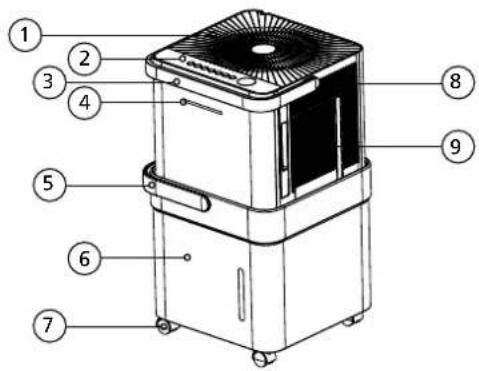

HINWEIS Alle Abbildungen in dieser Gebrauchsanleitung dienen lediglich der Erklärung. Ihr Gerät kann geringfügig davon abweichen. Das tatsächliche Design hat Vorrang. Das Gerät kann über das Bedienfeld bedient werden.16

4. Kontrollleuchte (einige Geräte)

7. Lenkrollen (einige Geräte)

8. Lufteinlassgitter

9. Luftfilter (hinter dem Gitter)

INSTALLATIONSANWEISUNGEN

1. Nehmen Sie den Entfeuchter aus der Packung.

2. Halten Sie den Griff und ziehen Sie den Entfeuchter nach oben, ziehen Sie das

Stromkabel heraus und drehen Sie den Entfeuchter um 90° im Uhrzeigersinn.

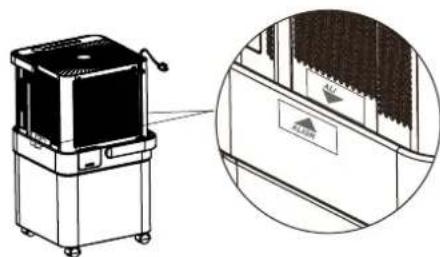

3. Platzieren Sie den Entfeuchter vorsichtig in den Wasserbehälter gemäß ALIGN-

Kennzeichnung, bis er einrastet. Installieren Sie ihn nie mit Krafteinwirkung.

HINWEIS Während des Betriebs ist es normal, dass der Entlüfter leicht vibriert, wenn Sie auf die obere Abdeckung drücken.

AUFBEWAHRUNGSANWEISUNGEN

1. Drücken Sie den konvexen Teil in den Wasserbehälter.

2. Heben Sie den Griff des Entfeuchters an und drehen Sie ihn 90° im Uhrzeigersinn.

3. Legen Sie das Stromkabel in die Ausbuchtung und platzieren Sie den Entfeuchter

zur Aufbewahrung in die Packung.

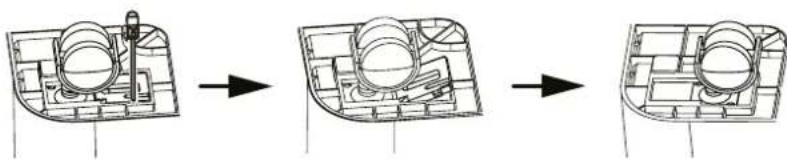

1. Bringen Sie die Lenkrolle an der Unterseite des Geräts an.

2. Nutzen Sie die Blockierung, wie in der Abbildung ersichtlich, um die Lenkrollen zu

1. Unterseite des Geräts

Um die optimale Leistung unserer Produkte sicherzustellen, können die Design- Spezifikationen des Geräts ohne vorherige Ankündigung geändert werden.

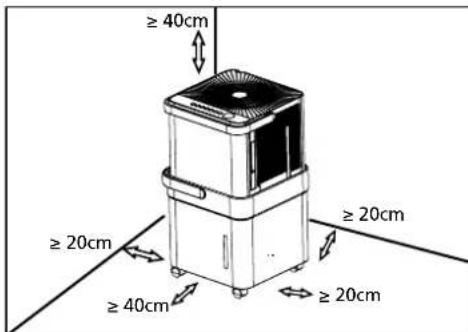

POSITIONIERUNG DES GERÄTS

≥ 40cm ≥ 40cm ≥ 20cm ≥ 20cm ≥ 20cm Lenkrollen (an vier Punkten auf der Unterseite des Geräts)

• Lenkrollen können sich frei bewegen.

• Schieben Sie die Lenkrollen nicht mit Kraft über Teppich oder wenn sich Wasser im Behälter befindet.

• Ein Entfeuchter, der in einem Keller betrieben wird, hat wenig oder keinen Trocknungseffekt auf einen naheliegenden, eingeschlossenen Lagerbereich wie einen Schrank, es sei denn, es liegt eine ausreichende Luftzirkulation in und außerhalb des Bereichs vor.

• Nicht im Außenbereich benutzen.

• Der Entfeuchter ist nur für den innenliegendenHaushaltsgebrauch bestimmt. Der Entfeuchter darf nicht für kommerzielle oder industrielle Anwendungsbereiche eingesetzt werden.

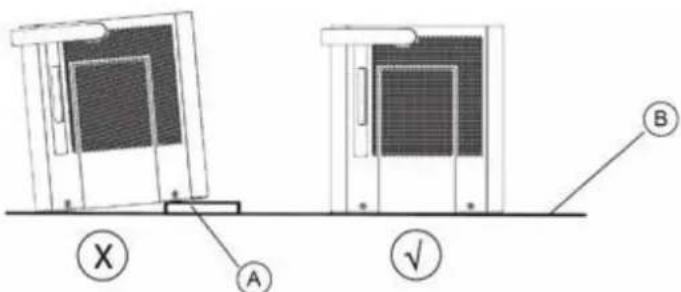

• Platzieren Sie den Entfeuchter auf einem glatten, ebenen Boden, der stark genug ist, das Gerät mit einem vollen Eimer Wasser zu tragen.

• Lassen Sie mindestens 20 cm Abstand zu allen Seiten des Geräts, um für eine gute Luftzirkulation zu sorgen (mindestens 40 cm Abstand zum Luftauslass).

• Platzieren Sie das Gerät in einem Bereich, indem die Temperatur nicht unter 5 °C (41 °F) fallen wird. Die Wicklungen können bei Temperaturen unter 5 °C (41 °F) einfrieren, was die Leistungsfähigkeit verringern kann.

• Platzieren Sie das Gerät fern ab von Wäschetrocknern, Heizgeräten oder Radiatoren.

• Verwenden Sie das Gerät, um überall da Feuchtigkeitsschäden zu vermeiden, wo Bücher oder Wertgegenstände verwahrt werden.

• Verwenden Sie den Entfeuchter in einem Keller, um Feuchtigkeitsschäden zu vermeiden.

• Für eine effiziente Nutzung muss der Entfeuchter in einem eingeschlossenen Bereich betrieben werden.

• Schließen Sie alle Türen, Fenster und äußeren Öffnungen zum Raum.

VERWENDUNG DES GERÄTS

• Lassen Sie das Gerät bei erstmaliger Verwendung 24 Stunden laufen. Gehen Sie sicher, dass die Kunststoffabdeckung auf dem kontinuierlichen Abflussschlauchauslass richtig installiert ist, damit es nicht zu Undichtigkeiten kommt.

• Dieses Gerät ist für den Betrieb in einer Arbeitsumgebung zwischen 5 °C / 41 °F und 32 °C / 90 °F und zwischen 40 % (RF) und 80 % (RF) vorgesehen.

• Wenn das Gerät ausgeschaltet wurde und schnell wieder eingeschaltet werden muss, warten Sie ungefähr drei Minuten, damit der Betrieb ohne Probleme fortgesetzt werden kann.

• Schließen Sie den Entfeuchter nicht an eine Verteilersteckdose, an der auch andere Elektrogeräte angeschlossen sind, an.

• Wählen Sie einen geeigneten Standort und gehen Sie sicher, dass Sie einfachen Zugriff auf eine Steckdose haben.

• Stecken Sie das Gerät in eine Steckdose mit Erdung.

• Gehen Sie sicher, dass der Wasserbehälter richtig sitzt. Andernfalls wird das Gerät nicht richtig funktionieren.

HINWEIS Wenn das Wasser im Behälter ein gewisses Niveau erreicht, achten Sie darauf, wenn Sie das Gerät bewegen, um ein Umkippen zu vermeiden. BETRIEBSANLEITUNG

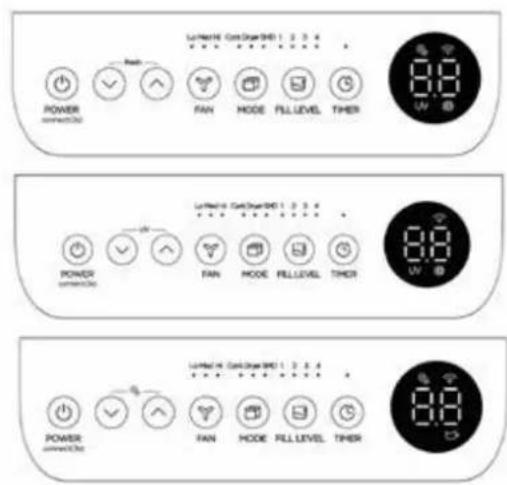

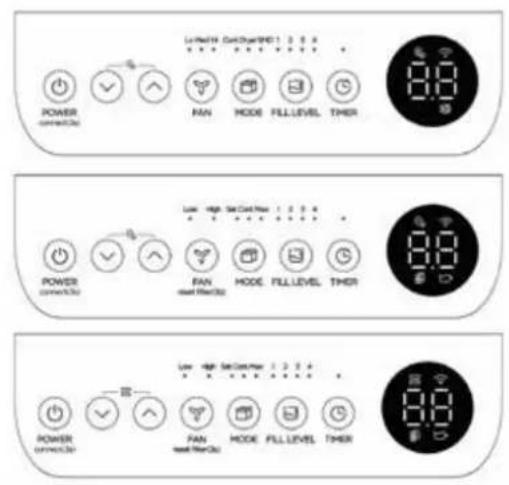

HINWEIS Die folgenden Bedienfelder dienen nur zur Anschauung. Das Bedienfeld des erworbenen Geräts kann je nach Modell geringfügig abweichen. Ihr Gerät umfasst möglicherweise nicht alle Anzeigeleuchten oder Tasten. Das tatsächliche Design hat Vorrang.

Indikator Funktion Indikator Funktion Indikator Funktion Funkverbindung Licht Filterreinigung Licht UV-Licht Automatische Enteisung Licht Pumpe Licht Behälterloser Modus Frische Licht Wenn Sie die Taste drücken, um die Betriebsmodi zu wechseln, wird das Gerät einen Signalton abgeben, um die Änderung der Modi zu bestätigen. Betriebstaste

• Zum Ein- und Ausschalten des Entfeuchters drücken.

HINWEIS Wenn der Kompressor anläuft oder den Betrieb beendet, kann das Gerät ein lautes Geräusch abgeben. Dies ist normal. Modus-Taste

• Zur Auswahl des gewünschten Betriebsmodus Kontinuierliche Entfeuchtung, Trockner/Max (modellabhängig), Intelligente Entfeuchtung (in einigen Modellen) und Einstellung der Entfeuchtung drücken.

• Bei Einstellung des Entfeuchtungsmodus leuchtet bei einigen Modellen das Einstellungslicht auf. Bei einigen Modellen gibt es kein Anzeigelicht zur Einstellung der Entfeuchtung. Wenn die Anzeigelichter Kontinuierlich, Trocknen, Intelligent ausgehen, befindet sich das Gerät im Modus Einstellung der Entfeuchtung.

HINWEIS In den Modi Kontinuierliche Entfeuchtung, Trockner und Intelligente Entfeuchtung kann die Einstellung nicht angepasst werden. Behälterloser Modus (bei einigen Modellen)

• Der Entfeuchter kann ohne Behälter verwendet werden. Wenn das Gerät eingeschaltet wird, zeigt die LED-Anzeige „Eb“ an. Drücken und halten Sie die Taste „FILL LEVEL“ und „UP“ (▲) für 3 Sekunden innerhalb von 3 Minuten, um eine Fehlfunktion von „Eb“ zu vermeiden. Das Anzeigelicht für den behälterlosen Modus erscheint. Drücken und halten Sie die Taste „FILL LEVEL“ und „UP“ (▼), um den

behälterlosen Modus zu verlassen. Das Anzeigelicht für den behälterlosen Modus geht aus.

HINWEIS Im behälterlosen Modus muss das Gerät mit einem Schlauch betrieben werden, um das Wasser abzulassen.Im behälterlosen Modus kann die Behälterkapazität nicht ausgewählt werden und das Gerät kann die PUMP-Funktion nicht einschalten. Tasten UP(▲)/DOWN(▼) Steuerungstasten zur Entfeuchtungseinstellung

• Bei Einstellung des Entfeuchtungsmodus kann das Entfeuchtungsniveau innerhalb eines Bereichs von 35 % RF (relative Luftfeuchtigkeit) bis 85 % RF (relative Luftfeuchtigkeit) in 5 % Schritten eingestellt werden. Drücken und halten Sie die Taste ▼ und der Feuchtigkeitsgehalt nimmt kontinuierlich ab. Drücken und halten Sie die Taste ▲ und der Feuchtigkeitsgehalt steigt kontinuierlich an. FAN-Taste (Lüfter)

• Steuern Sie die Ventilatorgeschwindigkeit.Drücken Sie darauf, um die Geschwindigkeit in drei Schritten auszuwählen - niedrig, mittel und hoch.(Bei einigen Modellen kann die Ventilatorgeschwindigkeit mit zwei Stufen - niedrig und hoch - angepasst werden.)Das Anzeigelicht der Ventilatorgeschwindigkeit erscheint bei unterschiedlichen Ventilatorgeschwindigkeitseinstellungen. Drücken und halten Sie die FAN-Taste für 3 Sekunden und deaktivieren Sie die Filtererinnerung, wenn das Filterlicht blinkt (bei einigen Modellen).

HINWEIS Wenn das Gerät für 250 Stunden betrieben wurde, wird die Filterreinigungserinnerung aktiviert. FILL LEVEL-Taste

• Steuern Sie die Behälterkapazität.Drücken Sie die Taste, um die Kapazität des Behälters einzustellen - 1, 2, 3 und 4. Wenn Sie die Pumpenfunktion einschalten, erleuchtet das Pumpen-Anzeigelicht, und die Behälterkapazität befindet sich auf Stufe 4. TIMER-Taste

• Drücken Sie zur Initialisierung die Auto-Start- oder Auto-Stopp-Funktion zusammen mit den Tasten ▲ und ▼ . Wenn das Gerät eingeschaltet ist, drücken Sie die Timer- Taste, um die Auto-Stopp-Funktion zu aktivieren. Wenn das Gerät ausgeschaltet ist, drücken Sie die Taste, um die Auto-Start-Funktion zu aktivieren.

• Drücken oder halten Sie die Taste ▲ und ▼ , um die Auto-Zeit in 0,5 Stunden Schritten bis zu 10 Stunden zu ändern und dann um Schritte je 1 Stunde bis zu 24 Stunden.

• Die Steuerung wird die Zeit bis zum Start herunterzählen.

• Die ausgewählte Zeit wird in 5 Sekunden registriert. Das System wird automatisch zurückkehren und die vorherige Feuchtigkeitseinstellung anzeigen.

• Durch Ein- oder Ausschalten des Geräts zu einer beliebigen Zeit oder Anpassung der Timer-Einstellung auf 0,0 wird die Auto-Start- oder Auto-Stopp-Funktion abgebrochen.

• Wenn das LED-Anzeigefenster den Code P2 anzeigt, wird auch die Auto-Start- oder Auto-Stopp-Funktion deaktiviert. PUMP-Funktion (bei einigen Modellen)

• Drücken und halten Sie die Tasten Up/Down für 2 Sekunden, um die PUMP-Funktion zu initiieren.Drücken und halten Sie die Tasten Up/Down erneut für 2 Sekunden, um die PUMP-Funktion anzuhalten. Beim Einschalten der PUMP-Funktion kann die Behälterkapazität nicht ausgewählt werden und befindet sich auf Stufe 4.

HINWEIS Wenn die PUMP-Funktion aktiviert wird, funktioniert es, wenn das Wasser in Stufe 4 voll ist. FRESH-Funktion (bei einigen Modellen)

• Drücken und halten Sie die Tasten Up/Down für 2 Sekunden, um die FRESH-Funktion zu initiieren. Das FRESH-Anzeigelicht erleuchtet (das FRESH-Anzeigelicht und das UV-Anzeigelicht gehen gleichzeitig bei einigen Modellen an; nur das UV-Anzeigelicht erleuchtet bei einigen Modellen).Der Ionengenerator ist aktiv und hilft, die Luft im Inneren zu reinigen.Drücken und halten Sie die Tasten Up/Down erneut für 2 Sekunden, um die FRESH-Funktion anzuhalten. Das FRESH-Anzeigelicht erlischt. Taste Funkverbindung (bei einigen Modellen)

• Drücken und halten Sie die POWER-Taste für 3 Sekunden, um den Funkverbindungsmodus zu initiieren. Die LED-Anzeige zeigt „AP“ an. Sie können die Funkverbindung nun einrichten. Falls die Verbindung (Router) innerhalb von 8 Minuten erfolgreich hergestellt wurde, verlässt das Gerät den Funkverbindungsmodus automatisch, das Funkanzeigelicht leuchtet und das Gerät kehrt zur vorherigen Funktion zurück. Falls die Verbindung nicht innerhalb von 8 Minuten hergestellt wird, verlässt das Gerät den Funkverbindungsmodus automatisch. Anzeige

• Zeigt das eingestellte Feuchtigkeitsniveau von 35 % bis 85 % oder automatische Start-/ Stoppzeit (0~24) während der Einstellung an. Dann zeigt es das tatsächliche (± 5 % Genauigkeit) Feuchtigkeitsniveau im Raum in einem Bereich von 30 % RF (relative Luftfeuchte) bis 90 % RF (relative Luftfeuchte) an.

• Fehlercodes: EH60 - Raumtemperatursensorfehler - Ziehen Sie den Netzstecker des Geräts und stecken Sie ihn erneut ein. Sollte der Fehler erneut auftreten, wenden sich an den Service; EH61 - Schlauchtemperatursensorfehler des Verdampfers - Ziehen Sie den Netzstecker des Geräts und stecken Sie ihn erneut ein. Sollte der Fehler erneut auftreten, wenden sich an den Service; EH0b - Anzeigefeld und Hauptbedienfeld Kommunikationsfehler.- Ziehen Sie den Netzstecker des Geräts und stecken Sie ihn erneut ein. Sollte der Fehler erneut auftreten, wenden sich an den Service;

• Schutzcode: P2 - Der Wasserbehälter ist voll - Entleeren Sie den Behälter und setzen Sie ihn in die richtige Position ein. Eb - Behälterfehlfunktion--Setzen Sie den Behälter in die richtige Position ein. Der Fehler sollte nicht mehr vorhanden sein.

HINWEIS Wenn eine der obigen Fehlfunktionen auftritt, schalten Sie das Gerät aus und überprüfen Sie es auf Verstopfungen. Starten Sie das Gerät neu. Sollte die Fehlfunktion nicht behoben sein, schalten Sie das Gerät aus und ziehen Sie das Netzkabel. Wenden Sie sich an den Hersteller oder dessen Service-Dienst oder an eine ähnliche qualifizierte Person zur Wartung.

EIGENSCHAFTEN DES BEDIENFELDS

Automatische Enteisung Wenn sich Frost auf den Verdampferwicklungen bildet, schaltet sich der Kompressor aus und der Ventilator läuft weiter, bis der Frost sich aufgelöst hat. Hinweis: Während der automatischen Enteisung kann man im Gerät fließende Kühlflüssigkeit hören. Dies ist normal. Automatische Abschaltung Der Entfeuchter schaltet sich aus, wenn der Behälter voll ist. Bei einigen Modellen läuft der Ventilatormotor 30 Sekunden nach. Warten Sie 3 Minuten, bevor Sie das Gerät wieder in Betrieb nehmen Nachdem das Gerät gestoppt wurde, kann es in den ersten 3 Minuten nicht neugestartet werden.Dies ist zum Schutz des Geräts. Der Betrieb wird automatisch nach 3 Minuten wieder aufgenommen. Auto-Neustart Falls das Gerät aufgrund eines Stromausfalls unerwartet ausfällt, startet es automatisch mit der zuvor eingestellten Funktion neu, sobald die Stromversorgung wiederhergestellt wurde. Kontinuierlicher Entfeuchtungsmodus Im kontinuierlichen Entfeuchtungsmodus entfeuchtet das Gerät kontinuierlich und die Feuchtigkeit kann nicht ausgewählt werden. Drücken Sie die Modustaste, um den kontinuierlichen Entfeuchtungsmodus zu verlassen. Intelligenter Entfeuchtungsmodus (bei einigen Modellen) Im intelligenten Entfeuchtungsmodus kontrolliert das Gerät automatisch die Raumfeuchtigkeit in einem Bereich von 45 % ~ 55 % entsprechend der Raumtemperatur. Die Luftfeuchtigkeitseinstellungsfunktion ist dann ungültig. Einstellung des Entfeuchtungsmodus Während der Einstellung des Entfeuchtungsmodus kann das Gerät in einem Bereich von 35 % - 85 % eingestellt und die Feuchtigkeitseinstellung in 5 % Schritten angepasst werden (Erhöhung/Verringerung). Drücken Sie auf die MODE-Taste, um den Entfeuchtungsmodus zu verlassen.

Kontrollleuchte (bei einigen Modellen) Wenn die Feuchtigkeit mehr als 70 % beträgt, leuchtet die Kontrollleuchte rot. Wenn der Feuchtigkeitsbereich 45 % bis 70 % beträgt, leuchtet die Kontrollleuchte gelb. Wenn die Feuchtigkeit weniger als 45 % beträgt, leuchtet die Kontrollleuchte grün. Das Licht kann aktiviert oder deaktiviert werden, in dem Sie die FAN- und UP-Taste gleichzeitig für 2 Sekunden drücken und halten. MAX-Modus (bei einigen Modellen) Das Gerät kann die MAX-Entfeuchtungsfunktion nutzen, wenn es sich im MAX-Modus befindet. Die Ventilatorgeschwindigkeit ist auf hohe Ventilatorgeschwindigkeit eingestellt. Trockner-Modus (bei einigen Modellen) Das Gerät kann die MAX-Entfeuchtungsfunktion nutzen, wenn es sich Trockner-Modus befindet. Die Ventilatorgeschwindigkeit kann nicht angepasst werden. HINWEIS:

1. Der Trockner/MAX-Modus (modellabhängig) muss in einem geschlossenen Raum

betrieben werden. Öffnen Sie keine Tür und Fenster.

2. Um eine effiziente Entfeuchtung zu gewährleisten, trocknen Sie zuerst nasse

3. Achten Sie auf einen direkten Luftstrom auf die nasse Kleidung.

4. Dicke und schwere nasse Kleidung kann eventuell nicht effizient entfeuchtet werden.

Behälterloser Modus (bei einigen Modellen) Der Entfeuchter kann ohne Behälter verwendet werden, wenn sich das Gerät im behälterlosen Modus befindet. Das Gerät wird sich nicht daran erinnern, ob Wasser im Behälter ist, nachdem der behälterlose Modus aktiviert wurde. Folgendes wird deshalb empfohlen:

1. Überprüfen Sie, dass der Schlauch richtig angeschlossen ist;

2. Verbinden Sie das andere Ende des Schlauchs mit einem Bereich mit unbegrenzter

Kapazität, wie einer Spüle oder einem Waschbecken;

3. Platzieren Sie das andere Ende des Schlauchs nicht in ein Behältnis mit begrenzter

Kapazität. Andernfalls fließt eventuell Wasser über den Boden. Behälterloser Modus beenden:

1. Drücken Sie FILL LEVEL und UP zum Beenden

2. Schalten Sie das Gerät aus

HINWEIS: Es kann zu einem unerwarteten Beenden des behälterlosen Modus kommen, wenn der Tankschwimmer den Mikroschalter berührt (an der Unterseite des Geräts). Kontrollieren Sie deshalb bitte, ob die Unterseite des Geräts im behälterlosen Modus frei ist. Hinweis:

1. Gehen Sie bitte sicher, dass das Gerät auf einem flachen, horizontalen Tisch platziert

wird, um ein Umkippen und Verrutschen zu vermeiden. Der Neigungswinkel muss weniger als 1 Grad betragen.

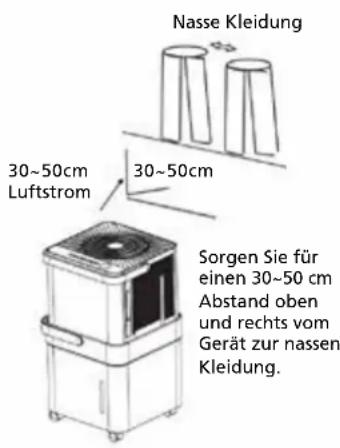

30~50cm Luftstrom Nasse Kleidung 30~50cm Sorgen Sie für einen 30~50 cm Abstand oben und rechts vom Gerät zur nassen Kleidung.24 A. Neigungswinkel B. Tisch

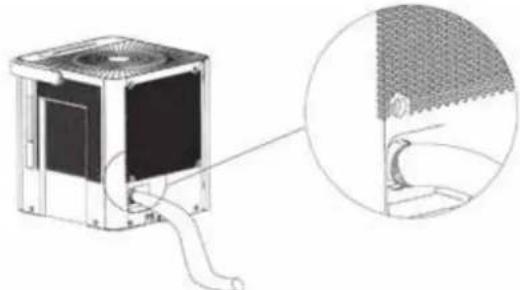

2. Gehen Sie bitte sicher, dass der Schlauch richtig am Abfluss angebracht ist, bevor Sie

in den behälterlosen Modus wechseln.

3. Die Gesamthöhe des Schlauchs muss niedriger sein als der Abfluss, um einen

Wasserrückfluss zu vermeiden und eine reibungslose Entleerung zu gewährleisten.

HINWEIS Im behälterlosen Modus beträgt die Höhe des Tisches mehr als 10 cm. Platzieren Sie das Ende des Schlauchs im Abflussbereich oder dem Behältnis, um das Wasser aufzufangen.

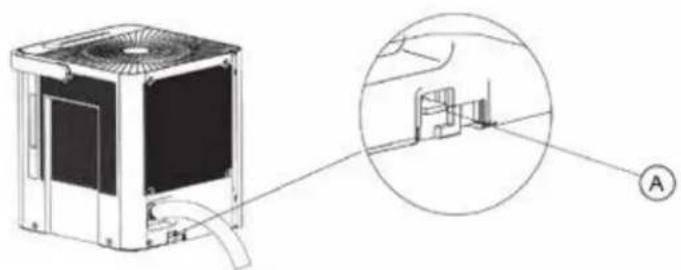

4. Berühren Sie im behälterlosen Modus nicht den Betriebsschalter oder das Gerät wird

den behälterlosen Modus beenden. A. Betriebsschalter

5. Bewegen Sie das Gerät nicht, wenn es sich in Betrieb befindet. Schalten Sie den Strom

aus und ziehen Sie den Netzstecker, bevor Sie das Gerät bewegen.

ENTFERNEN DES ANGESAMMELTEN WASSERS

Es gibt zwei Möglichkeiten das angesammelte Wasser zu entfernen.

1. Verwenden des Behälters

• Wenn das Gerät ausgeschaltet ist und der Behälter voll ist, wird das Gerät 8 Mal einen Signalton abgeben (bei einigen

MODELLEN) UND DIE LED-

ANZEIGE ZEIGT „P2“ AN.

• Bei einigen Modelle) Wenn das Gerät eingeschaltet ist und der Behälter voll ist, schaltet sich der Kompressor und der Ventilator danach nach 30 Sekunden zum Trocknen des Wassers

• Heben Sie das Gehäuse des Entfeuchters am Griff nach oben und trennen Sie das Gehäuse des Entfeuchters vom TANK. Legen Sie das Gehäuse des Entfeuchters beiseite.

• Entsorgen Sie das Wasser vom Wasserausfluss und setzen Sie den Behälter wieder ein.

• Heben Sie den Wasserbehälter hoch und entsorgen Sie das Wasser.

• Entfernen Sie den Gummistöpsel von der Unterseite des Behälters und lassen Sie dann das Wasser ab.

• Die Maschine startet erneut, wenn der Behälter in seine richtige Position zurückgesetzt wird.

1. Heben Sie den Entfeuchter an seinem Griff hoch, trennen Sie ihn vom Behälter

und legen Sie ihn beiseite.

2. Heben Sie den Wasserbehälter hoch und entsorgen Sie das Wasser.

• Wenn Sie den Behälter entfernen, berühren Sie keine Teile innerhalb des Geräts. Dies kann zu Beschädigungen am Produkt führen.

• Gehen Sie sicher, den Entfeuchter vorsichtig vollständig in den Behälter einzufügen.

• Wenn Sie den Behälter entfernen und sich Wasser im Gerät befinden sollte, müssen Sie das Gerät trocknen.

2. Kontinuierliche Entleerung

• Wasser kann automatisch in einen Bodenabfluss ablaufen, wenn das Gerät an einen Wasserschlauch angeschlossen wird.

• Entfernen Sie die Abdeckung, die sich auf der Rückseite des Wasserbehälters befindet, und entfernen Sie dann den Gummistöpsel. Bringen Sie einen Abflussschlauch an und führen Sie ihn zum Bodenabfluss oder einer geeigneten Abflussvorrichtung. A. Abdeckung entfernen. B. Gummistöpsel entfernen. C. Schlauch an den Abflussschlauchauslass anbringen.

• Achten Sie darauf, dass der Schlauch sicher angebracht ist, und dass es keine Lecks gibt.

• Führen Sie den Schlauch zum Abfluss und achten Sie darauf, dass keine Knicks vorhanden sind, die den Wasserdurchfluss aufhalten könnten.

• Platzieren Sie das Ende des Schlauchs in den Abfluss und achten Sie darauf, dass das Schlauchende eben ist oder nach unten zeigt, um das Wasser ungehindert abfließen zu lassen. Lassen Sie das Ende des Schlauchs niemals nach oben zeigen.

• Gehen Sie sicher, dass der Schlauch niedriger als der Abflussschlauchauslass liegt.

• Wählen Sie die gewünschte Feuchtigkeitseinstellung und Ventilatorgeschwindigkeit auf dem Gerät aus, um mit der kontinuierlichen Entleerung zu beginnen.

HINWEIS Wenn die kontinuierliche Abflussfunktion nicht genutzt wird, entfernen Sie den Abflussschlauch vom Auslass und bringen Sie den Gummistöpsel und die Abdeckung wieder an.

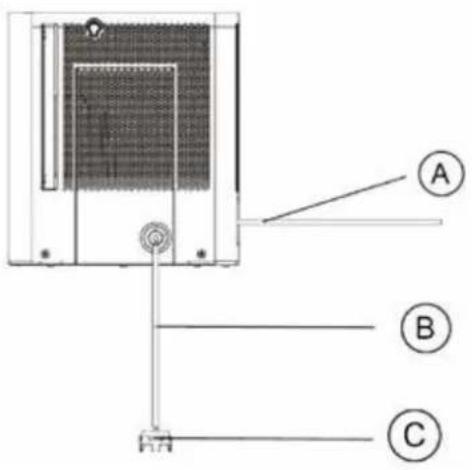

3. Pumpenentleerung (bei einigen Modellen)

• Wasser kann automatisch in einen Bodenabfluss oder eine geeignete Abflussvorrichtung durch Anbringung eines Pumpenablaufschlauchs an den Pumpenablaufauslass entleert werden (ΦAD=1/4", im Lieferumfang enthalten).

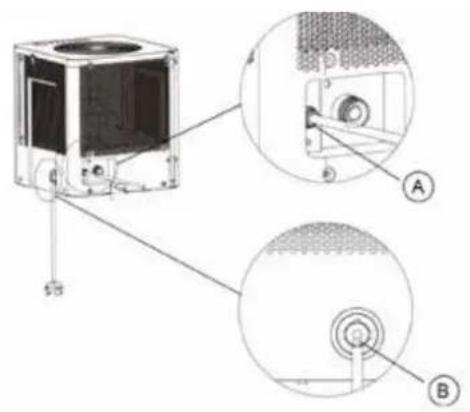

• Bringen Sie den Pumpenschlauch an den Pumpenschlaucheinlass des Geräts an und drehen Sie ihn fest.

• M ontieren Sie den Pumpenabflussschlauch mindestens 15 mm tief in den Pumpenabflussschlauchauslass und führen Sie dann den Wasserschlauch zum Bodenabfluss oder einer geeigneten Abflussvorrichtung.

• Bringen Sie den Entfeuchter wieder auf dem Behälter an.

• Drücken und halten Sie die Tasten Up/Down für 2 Sekunden, um die PUMP- Funktion zu initiieren. Wenn die PUMP-Funktion aktiviert ist, beträgt die Behälterkapazität Stufe 4 und kann nicht ausgewählt werden. Die PUMP-Funktion funktioniert nur, wenn der Behälter mit Wasser auf Stufe 4 befüllt ist.

HINWEIS Die Pumpe kann starke Geräusche innerhalb der ersten 3~5 Minuten nach dem Start abgeben. Dies ist normal.

• Achten Sie darauf, dass der Schlauch sicher angebracht ist, und dass es keine Lecks gibt.

• Führen Sie den Schlauch zum Abfluss und achten Sie darauf, dass keine Knicks vorhanden sind, die den Wasserdurchfluss aufhalten könnten.

• Platzieren Sie das Ende des Schlauchs in den Abfluss und achten Sie darauf, dass das Schlauchende eben ist oder nach unten zeigt, um das Wasser ungehindert abfließen zu lassen. Lassen Sie das Ende des Schlauchs niemals nach oben zeigen.

• Wählen Sie die gewünschte Feuchtigkeitseinstellung und Ventilatorgeschwindigkeit auf dem Gerät aus, um mit der Entleerung über die Pumpe zu beginnen. Hinweis: Der Pumpenbetrieb leuchtet mit 1 Hz, wenn die Pumpe einen Betriebsfehler hat. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Überprüfen Sie folgende Dinge:

• Reinigen Sie den Filter des Pumpenschlauchs.

• Überprüfen Sie, dass der Pumpenabflussschlauch sich nicht kreuzt oder nach hinten führt.

• Entleeren Sie das Wasser des Behälters.

• Bringen Sie den Pumpenschlauch erneut an, wenn dieser undicht ist, und bringen Sie den Behälter wieder richtig an. Schalten Sie das Gerät ein. Sollte der Fehler erneut auftreten, wenden Sie sich an den Service.

HINWEIS Nutzen Sie diesen Vorgang nicht, wenn die Außentemperatur 0 °C (32 °F) oder weniger beträgt. Andernfalls wird das Wasser zu Eis, das dann den Wasserschlauch blockiert und zu einem Geräteausfall führt. Gehen Sie sicher, den Behälter einmal pro Woche zu entleeren, wenn Sie die Pumpenentleerungsfunktion nutzen. Wenn die Pumpenentleerungsfunktion nicht genutzt wird, entfernen Sie den Pumpenablassschlauch vom Auslass.

• Drücken Sie den Pumpenabflussschlauchauslass nach innen und nehmen Sie den Pumpenabflussschlauch aus ihm heraus. Nehmen Sie den Pumpenschlauch vom Gerät ab.Gehen Sie sicher, dass kein Wasser vom Schlauch auf den Boden tropft.

Pflege und Reinigung des Entfeuchters Schalten Sie den Entfeuchter aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung beginnen. Reinigung des Gitters und Gehäuses

• Verwenden Sie Wasser und ein mildes Reinigungsmittel. Verwenden Sie keine Bleichmittel oder Scheuermittel.

• Spritzen Sie kein Wasser direkt auf das Hauptgerät. Dies kann zu einem Stromschlag, Isolationsverschlechterung oder Rostbildung am Gerät führen.

• Die Lufteinlass- und Auslassgitter werden leicht verschmutzt. Verwenden Sie einen Staubsaugeraufsatz oder Bürste zur Reinigung. Reinigen des Behälters Reinigen Sie den Behälter alle paar Wochen, um Schimmel, Mehltau und Bakterien vorzubeugen. Befüllen Sie den Behälter teilweise mit klarem Wasser und geben Sie ein wenig milden Reiniger hinzu. Schütteln Sie den Behälter ein wenig, damit sich die Flüssigkeit gut verteilt. Leeren Sie den Behälter wieder und spülen Sie mit Wasser nach.

HINWEIS Verwenden Sie keine Spülmaschine, um den Behälter zu reinigen. Nach der Reinigung muss der Behälter in seine vorgesehene Position und sicher platziert werden, damit der Entfeuchter funktionieren kann. Reinigen des Luftfilters Der Luftfilter hinter den beiden Seitengittern muss überprüft und mindestens alle zwei Wochen oder häufiger, falls nötig, gereinigt werden. HINWEIS: DEN FILTER NICHT SPÜLEN ODER IN EINE AUTOMATISCHE SPÜLMASCHINE GEBEN. Um den Filter zu entfernen:

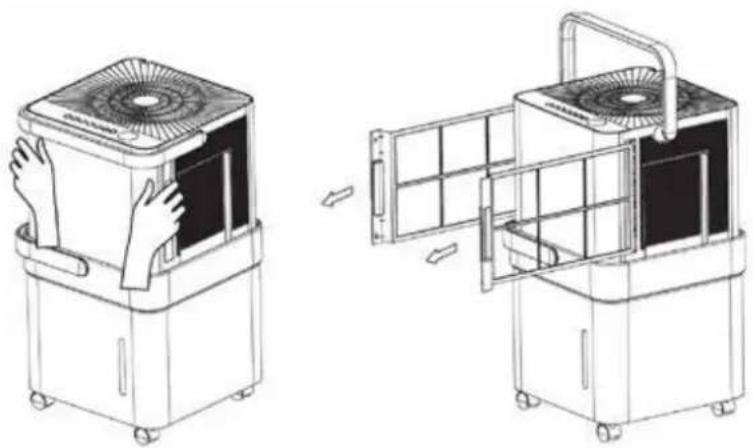

• Greifen Sie den Griff am Filter und ziehen Sie ihn nach außen.

• Reinigen Sie den Filter mit warmen Seifenwasser. Spülen und trocknen Sie den Filter, bevor Sie ihn erneut einsetzen. Den Filter nicht in einer Spülmaschine reinigen. Zur Anbringung:

• Fügen Sie den Luftfilter wieder in das Gerät ein. VORSICHT Verwenden Sie keine Spülmaschine, um den Behälter zu reinigen. Nach der Reinigung muss der Behälter in seine vorgesehene Position und sicher platziert werden, damit der Entfeuchter funktionieren kann.

HINWEIS Das Gehäuse und die Vorderseite können mit einem ölfreien Tuch abgestaubt oder mit einem Tuch mit einer Lösung aus Warmwasser und einem milden Reinigungsmittel abgewaschen werden. Ordentlich abspülen und trockenwi- schen. Verwenden Sie niemals aggressive Reinigungsmittel, Wachs oder Politur für die Gehäusefront. Achten Sie darauf, überschüssiges Wasser aus dem Tuch zu wringen, bevor Sie das Bedienfeld abwischen. Überschüssiges Wasser in oder um das Bedienfeld können das Gerät beschädigen. Wenn das Gerät für eine längere Zeit nicht genutzt wird

• Nachdem Sie das Gerät ausgeschaltet haben, warten Sie einen Tag, damit sich das Wasser sammeln kann, bevor Sie den Behälter entleeren.

• Reinigen Sie das Hauptgerät, den Wasserbehälter und den Luftfilter.

• Decken Sie das Gerät mit einem Kunststoffbeutel ab.

• Verwahren Sie das Gerät in aufrechter Position an einem trockenen, gut belüfteten Ort. FEHLERBEHEBUNG

• Überprüfen Sie folgende Punkte, bevor Sie sich an den technischen Support wenden. Problem Zu kontrollieren Das Gerät startet nicht Gehen Sie sicher, dass der Netzstecker des Entfeuchters richtig in der Steckdose steckt. Überprüfen Sie den Sicherungskasten/Trennschalterkasten des Hauses. Der Entfeuchter hat sein voreingestelltes Niveau erreicht oder der Behälter ist voll. Wasserbehälter ist nicht in richtiger Position. Der Entfeuchter trocknet die Luft nicht wie angedacht Nicht genug Zeit, um die Feuchtigkeit zu entziehen. Gehen Sie sicher, dass keine Vorhänge, Jalousien oder Möbel die Vorder- oder Rückseite des Entfeuchters blockieren. Die Entfeuchtersteuerung ist eventuell nicht niedrig genug eingestellt. Überprüfen Sie, dass alle Türen, Fenster und andere Öffnungen sicher geschlossen sind. Raumtemperatur ist zu gering, unter 5 °C (41 °C). Es ist ein Kerosinheizgerät oder etwas, das Wasserdampf abgibt, im Raum. Das Gerät gibt laute Geräusche beim Betrieb von sich Der Luftfilter ist verschmutzt. Das Gerät ist geneigt anstelle in aufrechter Position zu stehen. Die Oberfläche ist nicht eben. Frost erscheint auf den Wicklungen Das ist normal. Der Entfeuchter hat eine automatisch Entfeuchter- Funktion. Wasser auf dem Boden Schlauch zum Anschluss oder Schlauchanschluss ist vielleicht lose. Behälter zum Auffangen des Wassers soll verwendet werden, aber der Stöpsel auf der Rückseite ist entfernt. EH60, EH61,EH0b ,Eb oder P2 erscheint im Display Dies sind Fehlercodes und Schutzcodes. Siehe Abschnitt BEDIENFELDER AUF DEM ENTFEUCHTER.

GARANTIEBEDINGUNGEN Ihr Luftentfeuchter ist mit einer 2-Jahres-Garantie ab dem Kaufdatum versehen. Alle Material- und Produktionsfehler werden kostenfrei repariert. Es gelten folgende Bedingungen:

• Alle Schadensersatzforderungen, auch für Folgeschäden, werden nicht übernommen.

• Jegliche Reparatur oder Austausch von Bauteilen innerhalb des Garantiezeitraums führt nicht zu einer Verlängerung des Garantiezeitraums.

• Die Garantie erlischt, wenn Abänderungen vorgenommen wurden, Nicht-Originalteile eingebaut wurden, oder wenn der Luftentfeuchter von Dritten repariert wurde.

• Komponenten, die dem normalen Verschleiß und der Abnutzung unterliegen, wie zum Beispiel der Luftfilter, sind nicht von der Garantie abgedeckt.

• Die Garantie gilt nur nach Vorlage des unveränderten und mit dem Datum versehenen Originalkaufbeleg.

• Die Garantie deckt keine Schäden ab, die durch Maßnahmen, die von den Beschreibungen in der Gebrauchsanleitung abweichen, oder durch Fahrlässigkeit verursacht wurden.

• Transportkosten und die mit dem Transport des Luftentfeuchters oder seiner Komponenten verbundenen Risiken gehen stets zu Lasten des Käufers. Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, zuerst sorgfältig die Gebrauchsanleitung durchzulesen. Sollte dies nicht zu einer Lösung führen, so bringen Sie den Luftentfeuchter zur Reparatur zu Ihrem Händler. Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll. Nutzen Sie separate Sammelstellen. Kontaktieren Sie Ihre örtlichen Behörden für Informationen in Bezug auf die verfügbaren Sammelsysteme. Wenn Elektrogeräte auf Deponien oder Müllhalden entsorgt werden, können gefährliche Substanzen in das Grundwasser und in die Nahrungskette gelangen, wodurch Gefahr für Ihre Gesundheit und Ihr Wohlbefinden besteht. Wenn Sie alte Geräte durch neue ersetzen, ist der Händler gesetzlich verpflichtet, Ihr altes Gerät kostenfrei zur Entsorgung zurückzunehmen. Werfen Sie keine Batterien in das Feuer, da sie explodieren oder gefährliche Flüssigkeiten freisetzen können. Wenn Sie die Fernbedienung ersetzen oder zerstören, entnehmen Sie die Batterien und entsorgen Sie sie gemäß geltenden Gesetzen, da sie schädlich für die Umwelt sein können. Informationen zur Umwelt: Dieses Gerät enthält Fluortreibhausgase, die unter das Kyoto- Protokoll fallen. Es darf nur durch qualifizierte und geschulte Fachleute gewartet oder zerlegt werden. Dieses Gerät enthält Kältemittel R290, in der wie in der Tabelle oben angegebenen Menge. Lassen Sie R290 nicht in die Atmosphäre frei: R290 ist ein Fluortreibhausgas mit einem Treibhauspotenzial (GWP) von 3.

- TIJDENS GEBRUIK VAN DE EENHEID

7. HERSTELLINGEN AAN AFGEDICHTE ONDERDELEN

TIJDENS GEBRUIK VAN DE EENHEID

Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte unsere Website www.qlima.com, oder setzen Sie sich mit unserem Kundendienst in Verbindung (T: [phone]).
