| Produkttyp | Akku-Rasenmäher |
| Marke | STIHL |
| Modell | RMA 443 VC |
| Schnittbreite | 41 cm |
| Schnitthöhen | 6 Positionen: 25 mm, 30 mm, 40 mm, 50 mm, 60 mm, 75 mm |
| Fassungsvermögen des Grasfangsacks | 55 Liter |
| Gewicht (ohne Akku) | 23,4 kg |
| Stromversorgung | STIHL AP Lithium-Ionen-Akku (36 V) |
| Fahrgeschwindigkeit | Variabel von 2,0 bis 4,5 km/h (je nach Akku) |
| Drehzahl des Messers | 3.150 U/min (ECO-Modus: 2.800 U/min) |
| Garantierter Schallleistungspegel | 90 dB(A) |
| Vibrationen (Lenker) | 2,2 m/s² |

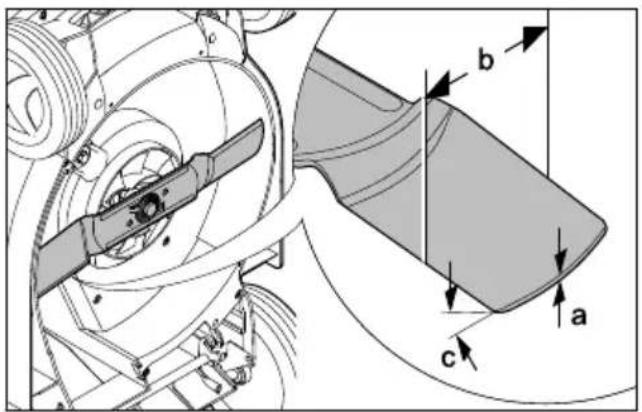

| Messerart | Stahl, min. Dicke 2 mm, min. Breite 55 mm, Schneidwinkel 30° |
| ECO-Modus | Ja, zur Schonung des Akkus |
| Sicherheit | Sicherheitsschlüssel, Doppel-Messersteuerung, automatischer Stopp |
| Wartung | Regelmäßige Reinigung, Schärfen und Auswuchten des Messers |
| Wichtigste Ersatzteile | Messer (Ref. 6338 702 0130), Befestigungsschraube, Unterlegscheibe |
Häufig gestellte Fragen - RMA 443 VC STIHL
Benutzerfragen zu RMA 443 VC STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Rasenmäher kostenlos im PDF-Format! Finden Sie Ihr Handbuch RMA 443 VC - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RMA 443 VC von der Marke STIHL.

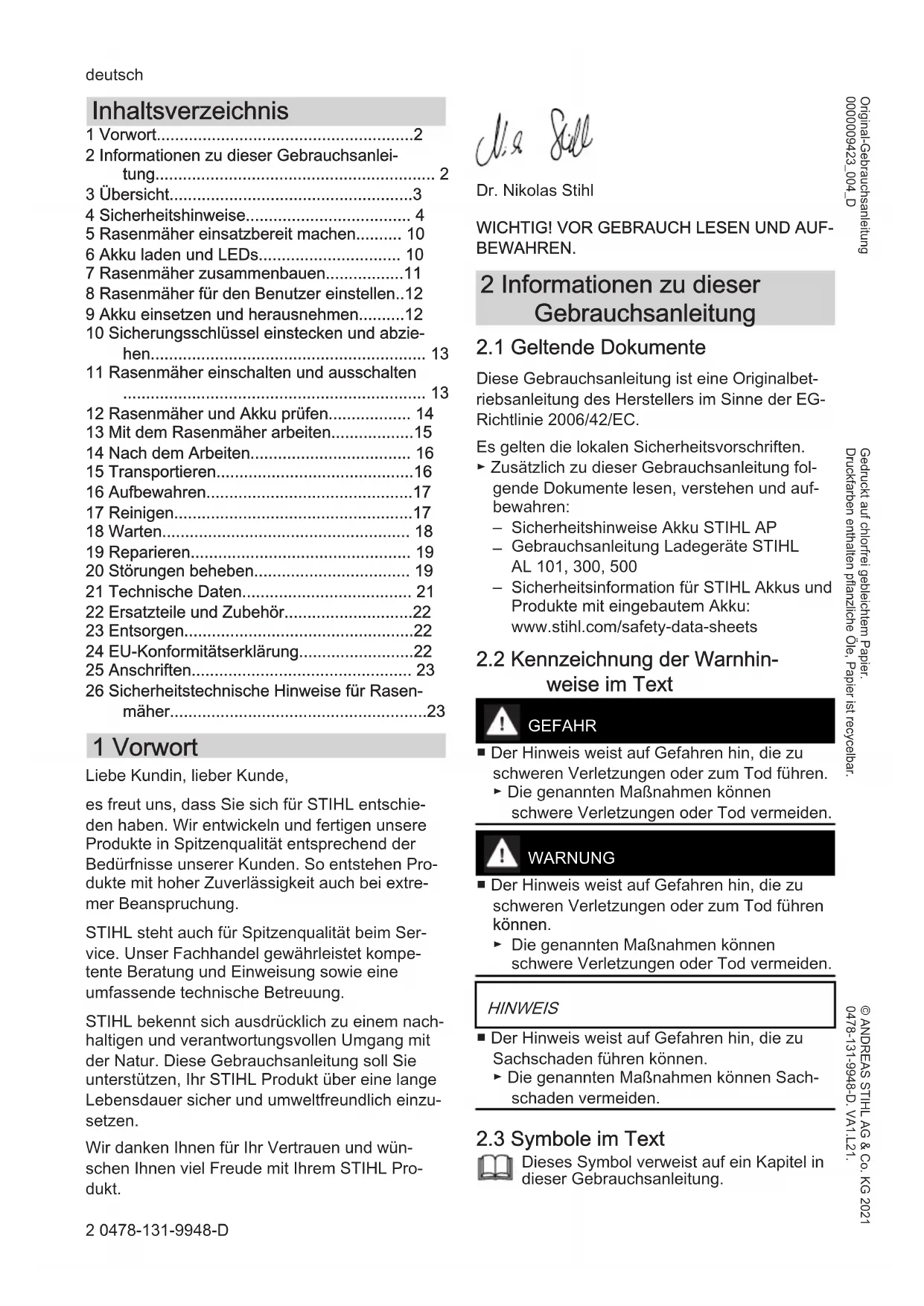

BEDIENUNGSANLEITUNG RMA 443 VC STIHL
1 Vorwort....2
2 Informationen zu dieser Gebrauchsanleitung.... 2
3 Übersicht....3
4 Sicherheitshinweise.... 4
5 Rasenmäher einsatzbereit machen...... 10
6 Akku laden und LEDs.... 10
7 Rasenmäher zusammenbauen....11
8 Rasenmäher für den Benutzer einstellen..12
9 Akku einsetzen und herausnehmen......12
10 Sicherungsschlüssel einstecken und abziehen.... 13
11 Rasenmäher einschalten und ausschalten 13
12 Rasenmäher und Akku prüfen.... 14
13 Mit dem Rasenmäher arbeiten....15
14 Nach dem Arbeiten.... 16
15 Transportieren....16
16 Aufbewahren....17
17 Reinigen....17
18 Warten.... 18
19 Reparieren.... 19
20 Störungen beheben.... 19
21 Technische Daten.... 21
22 Ersatzteile und Zubehör......22
23 Entsorgen....22
24 EU-Konformitätserklärung......22
25 Anschriften.... 23
26 Sicherheitstechnische Hinweise für Rasen- mäher....23
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzusetzen.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUF-BEWAHREN.
2 Informationen zu dieser Gebrauchsanleitung
2.1 Geltende Dokumente
Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC.
Es gelten die lokalen Sicherheitsvorschriften.
- Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lesen, verstehen und aufbewahren:
– Sicherheitshinweise Akku STIHL AP
– Gebrauchsanleitung Ladegeräte STIHL AL 101, 300, 500 - Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets
2.2 Kennzeichnung der Warnhinweise im Text
GEFAHR
■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen.
▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.
▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
▶ Die genannten Maßnahmen können Sachschaden vermeiden.
2.3 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.
3 Übersicht deutsch
3 Übersicht

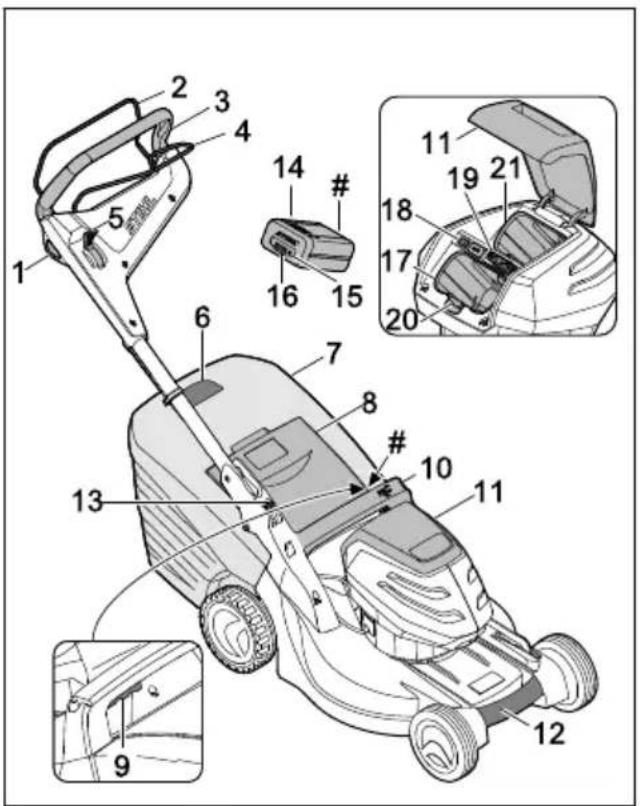

3.1 Rasenmäher und Akku

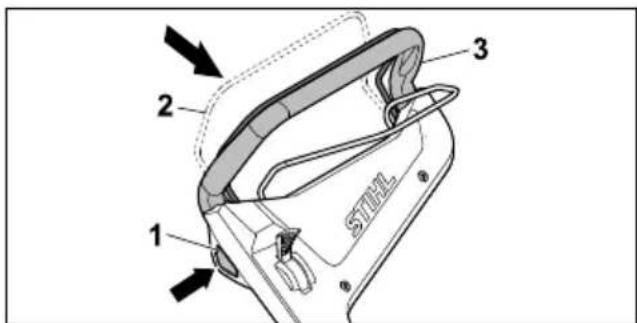

1 Sperrknopf
Der Sperrknopf schaltet zusammen mit dem Schaltbügel für Mähbetrieb die Messer ein und aus.
2 Schaltbügel für MäHBetrieb
Der Schaltbügel für MäHBetrieb schaltet zusammen mit dem Sperrknopf die Messer ein und aus.
3 Lenker
Der Lenker dient zum Halten, Führen und Transportieren des Rasenmähers.

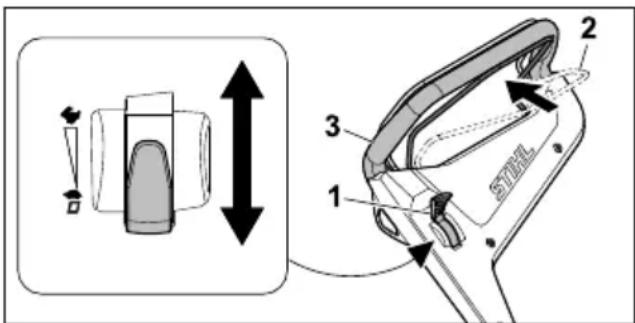

4 Schaltbügel für Fahrantrieb
Der Schaltbügel für Fahrantrieb schaltet den
Fahrantrieb ein und aus.
5 Hebel
Der Hebel dient zum Einstellen der Geschwindigkeit des Fahrantriebs.

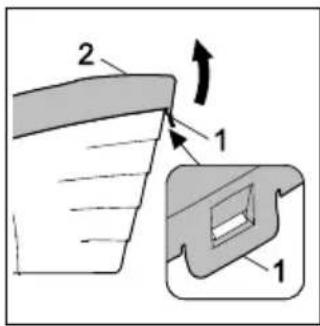

6 Füllstandsanzeige
Die Füllstandsanzeige zeigt die Befüllung des Grasfangkorbs an.

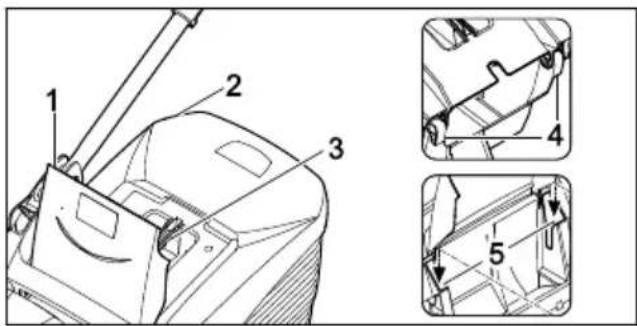

7 Grasfangkorb
Der Grasfangkorb fängt das gemähte Gras auf.
8 Auswurfklappe
Die Auswurfklappe verschließt den Auswurfkanal.

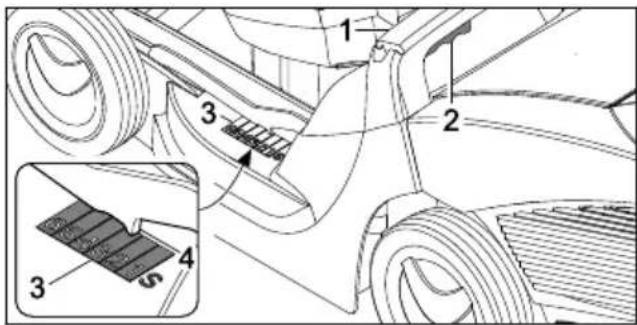

9 Hebel
Der Hebel dient zum Einstellen der Schnitt-
höhe.
10 Griff
Der Griff dient zum Halten des Rasenmähers beim Einstellen der Schnitthöhe und zum Transportieren des Rasenmähers.

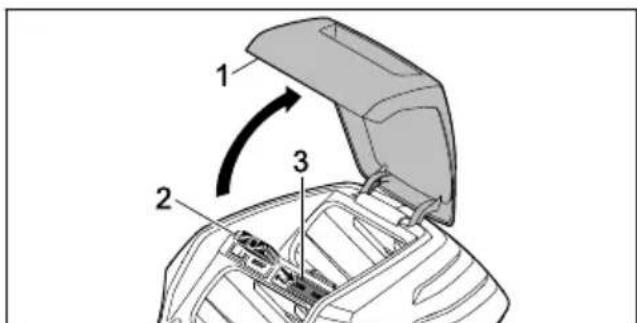

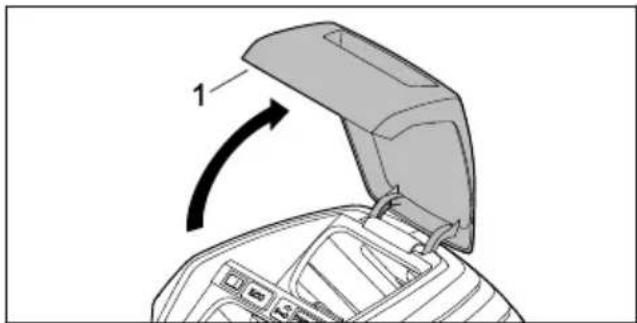

11 Klappe
Die Klappe deckt den Akku und den Sicherungsschlüssel ab.
12 Transportgriff

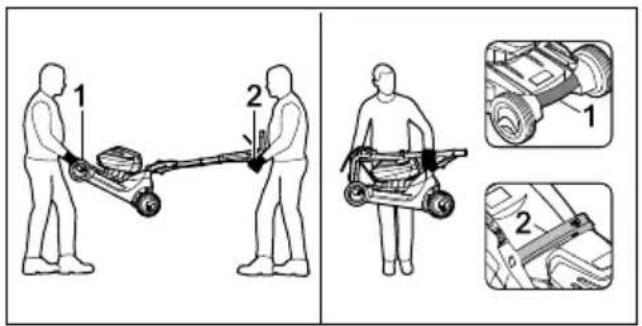

Der Transportgriff dient zum Transportieren des Rasenmähers.

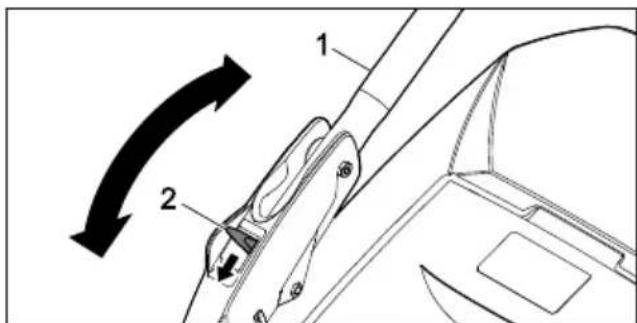

13 Hebel
Der Hebel dient zum Einstellen und zum Umklappen des Lenkers.
14 Akku
Der Akku versorgt den Rasenmäher mit Energie.
15 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.

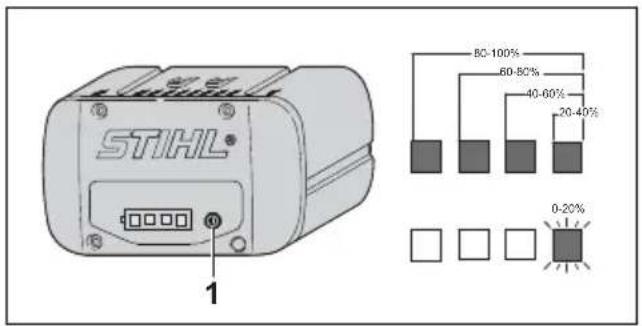

16 LEDs
Die LEDs zeigen den Ladezustand des Akkus und Störungen an.
17 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.

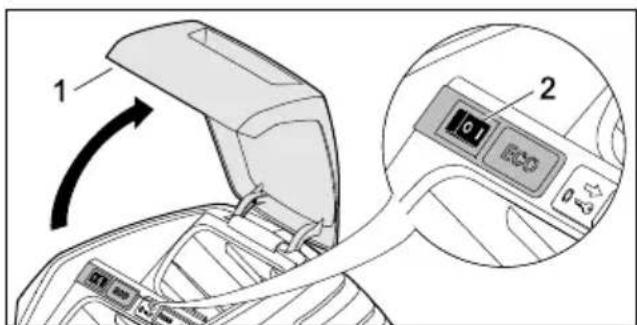

18 ECO-Schalter
Der ECO-Schalter schaltet den ECO-Modus ein und aus.
19 Sicherungsschlüssel
Der Sicherungsschlüssel aktiviert den Rasen-
mäher.

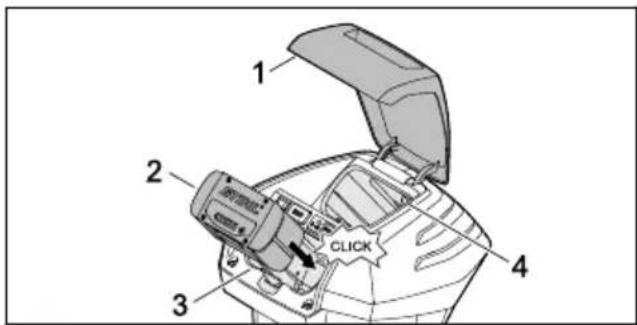

20 Der Sperrhebel hält den Akku im Akku-Schacht.
RMA 443.2 PV, RMA 448.2 PV:
21 Akku-Schacht Der Akku-Schacht nimmt einen zweiten Akku auf.
21 Transport-Schacht Der Transport-Schacht nimmt einen Ersatz-Akku auf.
# Leistungsschild mit Maschinennummer
3.2 Symbole
Die Symbole können auf dem Rasenmäher und dem Akku sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den Sicherungsschlüssel.
deutsch 4 Sicherheitshinweise
Dieses Symbol kennzeichnet die Schlüsselaufnahme.
Dieses Symbol kennzeichnet den ECO-Schalter.
Dieses Symbol kennzeichnet den Hebel zur Einstellung der Schnitthöhe.
Dieses Symbol gibt das Gewicht des Rasenmähers ohne Akku an.
1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt.
4 LEDs blinken rot. Im Akku besteht eine Störung.
Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.
Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifikation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Energieinhalt ist geringer.
Produkt nicht mit dem Hausmüll entsorgen.
Messer einschalten und ausschalten.

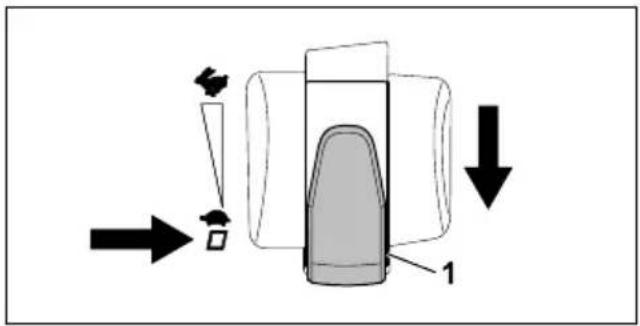

Fahrgeschwindigkeit einstellen.
Der Rasenmäher fährt in dieser Position mit der höchsten Geschwindigkeit.
Der Rasenmäher fährt in dieser Position mit der niedrigsten Geschwindigkeit.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf dem Rasenmäher oder dem Akku bedeuten Folgendes:
Sicherheitshinweise und deren Maßnahmen beachten.
Gebrauchsanleitung lesen, verstehen und aufbewahren.
Vorsicht vor fortschleudernden Objekten - Abstand halten und Dritte fernhalten..
Sich drehendes Messer nicht berühren.
Akku während Arbeitsunterbrechungen, des Transports, der Aufbewahrung, Wartung oder Reparatur herausnehmen.
Sicherungsschlüssel während Arbeitsunterbrechungen, des Transports, der Aufbewahrung, Wartung oder Reparatur abziehen.
Sicherheitsabstand einhalten.
Akku vor Hitze und Feuer schützen.
Akku nicht in Flüssigkeiten tauchen.
Zulässigen Temperaturbereich des Akkus einhalten.
4.2 Bestimmungsgemäße Verwendung
Der Rasenmäher STIHL RMA 443 VC, RMA 443 PV, RMA 448 VC oder RMA 448 PV dient zum Mähen von trockenem Gras.
Der Rasenmäher wird von einem Akku STIHL AP mit Energie versorgt.
⚠️ WARNING
■ Akkus, die nicht von STIHL für den Rasenmäher freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Rasenmäher mit einem Akku STIHL AP verwenden.
■ Falls der Rasenmäher oder der Akku nicht bestimmungsgemäß verwendet werden, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
4 Sicherheitshinweise deutsch
- Rasenmäher und Akku so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.
4.3 Anforderungen an den Benutzer
⚠️ WARNING
■ Benutzer ohne eine Unterweisung können die Gefahren des Rasenmähers und des Akkus nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.
- Gebrauchsanleitung lesen, verstehen und aufbewahren.
▶ Falls der Rasenmäher oder der Akku an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:
– Der Benutzer ist ausgeruht.
- Der Benutzer ist körperlich, sensorisch und geistig fähig, den Rasenmäher und den Akku zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
- Der Benutzer kann die Gefahren des Rasenmähers und des Akkus erkennen und einschätzen.
- Der Benutzer ist sich bewusst, dass er für Unfälle und Schäden verantwortlich ist.
- Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
- Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Rasenmäher arbeitet.
- Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.4 Bekleidung und Ausstattung
⚠️ WARNING
■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.
▶ Eine lange Hose aus widerstandsfähigem Material tragen.
■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reaktionen auslösen.
▶ Falls Staub aufgewirbelt wird: Eine Staub-schutzmaske tragen.
■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in dem Rasenmäher verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.
▶ Eng anliegende Bekleidung tragen.
▶ Schals und Schmuck ablegen.
■ Während der Reinigung, Wartung oder dem Transport kann der Benutzer in Kontakt mit dem Messer kommen. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.
- Festes, geschlossenes Schuhwerk mit griffiger Sohle tragen.
■ Während des Schärfens der Messer können Werkstoffpartikel weggeschleudert werden. Der Benutzer kann verletzt werden.
▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
4.5 Arbeitsbereich und Umgebung
4.5.1 Rasenmäher
⚠️ WARNING
■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Rasenmähers und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.
- Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten.
- Sicherheitsabstand zu Gegenständen einhalten.
- Rasenmäher nicht unbeaufsichtigt lassen.
- Sicherstellen, dass Kinder nicht mit dem Rasenmäher spielen können.
■ Falls bei Regen gearbeitet wird, kann der Benutzer ausrutschen. Der Benutzer kann schwer verletzt oder getötet werden.
▶ Falls es regnet: Nicht arbeiten.
■ Der Rasenmäher ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und der Rasenmäher kann beschädigt werden.
- Nicht im Regen und nicht in feuchter Umgebung arbeiten.
▶ Nasses Gras nicht mähen.
■ Elektrische Bauteile des Rasenmähers können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.
4.5.2 Akku
⚠️ WARNING
■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden.
- Unbeteiligte Personen, Kinder und Tiere fernhalten.
- Akku nicht unbeaufsichtigt lassen.
- Sicherstellen, dass Kinder nicht mit dem Akku spielen können.
■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Akku vor Hitze und Feuer schützen.
- Akku nicht ins Feuer werfen.
- Akku im Temperaturbereich zwischen - 10 °C und + 50 °C einsetzen und aufbewahren.
- Akku nicht in Flüssigkeiten tauchen.
- Akku von metallischen Gegenständen fernhalten.
- Akku nicht hohem Druck aussetzen.
- Akku nicht Mikrowellen aussetzen.
- Akku vor Chemikalien und vor Salzen schützen.
4.6 Sicherheitsgerechter Zustand
4.6.1 Rasenmäher
Der Rasenmäher ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Der Rasenmäher ist unbeschädigt.
– Der Rasenmäher ist sauber und trocken.
– Die Bedienungselemente funktionieren und sind unverändert.
– Das Messer ist richtig angebaut.
- Original STIHL Zubehör für diesen Rasenmäher ist angebaut.
– Das Zubehör ist richtig angebaut.
WARNING
In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Mit einem unbeschädigten Rasenmäher arbeiten.
▶ Falls der Rasenmäher verschmutzt oder nass ist: Rasenmäher reinigen und trocknen lassen.
▶ Rasenmäher nicht verändern.
▶ Falls die Bedienungselemente nicht funktionieren: Nicht mit dem Rasenmäher arbeiten.
▶ Original STIHL Zubehör für diesen Rasenmäher anbauen.

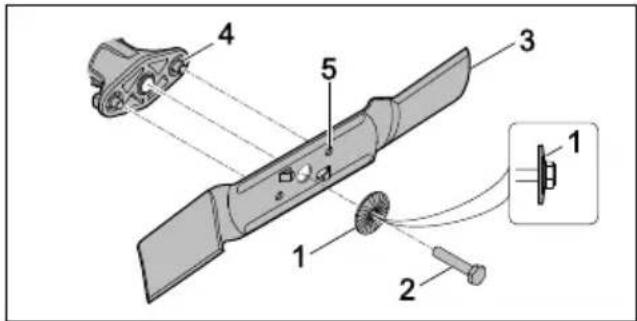

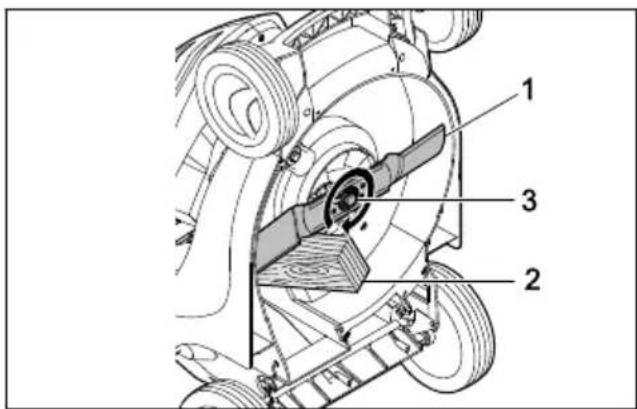

▶ Messer so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.
▶ Gegenstände nicht in die Öffnungen des Rasenmähers stecken.
- Kontakte der Schlüsselaufnahme nicht mit metallischen Gegenständen verbinden und kurzschließen.
4 Sicherheitshinweise deutsch
- Abgenutzte oder beschädigte Hinweisschilder ersetzen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.6.2 Messer
Das Messer ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
- Das Messer und die Anbauteile sind unbeschädigt.
– Das Messer ist nicht verformt.
– Das Messer ist richtig angebaut.
– Das Messer ist richtig geschärft.
– Das Messer ist gratfrei.
– Das Messer ist richtig ausgewuchtet. - Die Mindeststärke und Mindestbreite des Messers sind nicht unterschritten, 21.2.
- Der Schärfwinkel ist eingehalten, 21.2.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand können sich Teile des Messers lösen und weggeschleudert werden. Personen können schwer verletzt werden.
- Mit einem unbeschädigten Messer und unbeschädigten Anbauteilen arbeiten.
▶ Messer richtig anbauen.
▶ Messer richtig schärfen.
▶ Falls die Mindeststärke oder die Mindestbreite unterschritten ist: Messer ersetzen. - Messer von einem STIHL Fachhändler auswuchten lassen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.6.3 Akku
Der Akku ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Der Akku ist unbeschädigt.
– Der Akku ist sauber und trocken.
- Der Akku funktioniert und ist unverändert.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden.
- Mit einem unbeschädigten und funktionierenden Akku arbeiten.
▶ Einen beschädigten oder defekten Akku nicht laden.
▶ Falls der Akku verschmutzt oder nass ist: Akku reinigen und trocknen lassen.
- Akku nicht verändern.
▶ Gegenstände nicht in die Öffnungen des Akkus stecken.
▶ Elektrische Kontakte des Akkus nicht mit metallischen Gegenständen verbinden und kurzschließen.
- Akku nicht öffnen.
- Abgenutzte oder beschädigte Hinweisschilder ersetzen.
■ Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, können die Haut oder die Augen gereizt werden.
- Kontakt mit der Flüssigkeit vermeiden.
▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.
■ Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten.
▶ Falls der Akku brennt: Versuchen, den Akku mit einem Feuerlöscher oder Wasser zu löschen.
4.7 Arbeiten
⚠️ WARNING
■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt werden.
▶ Ruhig und überlegt arbeiten.
▶ Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit dem Rasenmäher arbeiten.
▶ Rasenmäher alleine bedienen.
▶ Auf Hindernisse achten.
▶ Rasenmäher nicht kippen.
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten.
▶ Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.
▶ Falls an einem Hang gemäht wird: Quer zum Hang mähen.
▶ Nicht an Hängen mit einer Steigung über 25° (46,6 %) arbeiten.
■ Das sich drehende Messer kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.
- Sich drehendes Messer nicht berühren.
▶ Falls das Messer durch einen Gegenstand blockiert ist: Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen. Erst dann den Gegenstand beseitigen.
■ Falls während der Arbeit ohne Fahrantrieb gearbeitet wird, kann der Fahrantrieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Schaltbügel für Fahrantrieb nur betätigen, wenn der Fahrantrieb eingeschaltet werden soll.
■ Falls sich der Rasenmäher während der Arbeit verändert oder sich ungewohnt verhält, kann der Rasenmäher in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Arbeit beenden, Sicherungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
■ Während der Arbeit können Vibrationen durch den Rasenmäher entstehen.
▶ Handschuhe tragen.
▶ Arbeitspausen machen.
▶ Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.
■ Falls während der Arbeit das Messer auf einen fremden Gegenstand trifft, kann dieser oder Teile davon beschädigt oder mit hoher Geschwindigkeit hochgeschleudert werden. Personen können verletzt werden und Sachschaden kann entstehen.
- Fremde Gegenstände aus dem Arbeitsbereich entfernen.
■ Wenn der Schaltbügel für Mähbetrieb losge- lassen wird, dreht sich das Messer noch kurze Zeit weiter. Personen können schwer verletzt werden. - Warten, bis das Messer sich nicht mehr dreht.
■ Falls das sich drehende Messer auf einen harten Gegenstand trifft, können Funken entstehen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. - Nicht in einer leicht brennbaren Umgebung arbeiten.
■ Falls der Rasenmäher auf abschüssigen Flächen abgestellt wird, kann er unbeabsichtigt
davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.
- Rasenmäher nur loslassen, wenn er auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.
■ Falls Gegenstände am Lenker befestigt werden, kann der Rasenmäher durch das zusätzliche Gewicht umkippen. Personen können verletzt werden und Sachschaden kann entstehen.
- Keine Gegenstände am Lenker befestigen.
GEFAHR
■ Falls in der Umgebung von spannungsführenden Leitungen gearbeitet wird, kann das Messer mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer verletzt oder getötet werden.
- Nicht in der Umgebung von spannungsführenden Leitungen arbeiten.
■ Falls bei einem Gewitter gearbeitet wird, kann der Benutzer vom Blitz getroffen werden. Der Benutzer kann schwer verletzt oder getötet werden.
▶ Falls es gewittert: Nicht arbeiten.
4.8 Transportieren
4.8.1 Rasenmäher
⚠️ WARNING
■ Während des Transports kann der Rasenmäher umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
- Rasenmäher mit Spanngurten, Riemen oder einem Netz so sichern, dass er nicht umkippen und sich nicht bewegen kann.
■ Falls während dem Transport mit ausgeschaltetem Fahrantrieb der Sicherungsschlüssel und der Akku eingesetzt ist, kann der Fahrantrieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Personen können schwer verletzt werden und Sachschaden kann entstehen.
4 Sicherheitshinweise deutsch
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
4.8.2 Akku
⚠️ WARNING
■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachschaden kann entstehen.
▶ Einen beschädigten Akku nicht transportieren.
- Akku in einer elektrisch nicht leitfähigen Verpackung transportieren.
■ Während des Transports kann der Akku umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.
- Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann.
▶ Verpackung so sichern, dass sie sich nicht bewegen kann.
4.9 Aufbewahren
4.9.1 Rasenmäher
WARNING
- Kinder können die Gefahren des Rasenmähers nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
- Rasenmäher außerhalb der Reichweite von Kindern aufbewahren.
■ Die elektrischen Kontakte an dem Rasenmäher und metallische Bauteile können durch Feuchtigkeit korrodieren. Der Rasenmäher kann beschädigt werden.
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
- Rasenmäher sauber und trocken aufbewahren.
■ Falls während der Aufbewahrung der Sicherungsschlüssel und der Akku eingesetzt sind, können das Messer und der Fahrantrieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
■ Falls der Rasenmäher auf abschüssigen Flächen aufbewahrt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.
- Rasenmäher nur auf ebenen Flächen aufbewahren.
4.9.2 Akku
WARNING
■ Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.
- Akku außerhalb der Reichweite von Kindern aufbewahren.
■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden.
- Akku sauber und trocken aufbewahren.
- Akku in einem geschlossenen Raum aufbewahren.
- Akku getrennt vom Rasenmäher und dem Ladegerät aufbewahren.
- Akku in einer elektrisch nicht leitfähigen Verpackung aufbewahren.
- Akku im Temperaturbereich zwischen - 10 °C und + 50 °C aufbewahren.
4.10 Reinigen, Warten und Reparieren
WARNING
■ Falls während der Reinigung, Wartung oder Reparatur der Sicherungsschlüssel und der Akku eingesetzt ist, kann das Messer unbeab-
deutsch 5 Rasenmäher einsatzbereit machen
sichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
■ Falls während der Reinigung, Wartung und Reparatur der Sicherungsschlüssel und der Akku eingesetzt ist, kann der Fahrantrieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können den Rasenmäher, das Messer und den Akku beschädigen. Falls der Rasenmäher, das Messer und der Akku nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
- Rasenmäher, Messer und Akku so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls der Rasenmäher, das Messer oder der Akku nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Rasenmäher und Akku nicht selbst warten oder reparieren.
▶ Falls der Rasenmäher oder der Akku gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.
- Messer so warten, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Während der Reinigung, Wartung oder Reparatur des Messers kann der Benutzer sich an scharfen Schneidkanten schneiden. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
■ Während des Schärfens kann das Messer heiß werden. Der Benutzer kann sich verbrennen.
▶ Warten, bis das Messer abgekühlt ist.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
5 Rasenmäher einsatzbereit machen
5.1 Rasenmäher einsatzbereit machen
Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:
▶ Verpackungsmaterial und Transportsicherungen vom Gerät entfernen.
▶ Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:
– Rasenmäher, 4.6.1.
- Messer, 4.6.2.
- Akku, 14.6.3.
▶ Akku prüfen, 12.3.
- Akku vollständig laden, 16.1.
▶ Rasenmäher reinigen, 17.2.
▶ Messer prüfen, 12.2.
▶ Lenker anbauen, .07.1
▶ Lenker aufklappen und einstellen, 18.1.
▶ Falls gemäht wird und das gemähte Gras im Grasfangkorb aufgefangen werden soll: Grasfangkorb einhängen, 7.2.2.
▶ Falls gemäht wird und das gemähte Gras hinten ausgeworfen werden soll: Grasfangkorb aushängen, 7.2.3.
▶ Schnitthöhe einstellen, 13.2.
▶ Bedienungselemente prüfen, 12.1.
▶ Falls die Schritte nicht durchgeführt werden können: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen.
6 Akku laden und LEDs
6.1 Akku laden
Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/charging-times angegeben.
- Akku so laden, wie es in der Gebrauchsanleitung Ladegerät STIHL AL 101, 300, 500 beschrieben ist.
7 Rasenmäher zusammenbauen deutsch
6.2 Ladezustand anzeigen
▶ Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an.
▶ Falls die rechte LED grün blinkt: Akku laden.
6.3 LEDs am Akku
Die LEDs können den Ladezustand des Akkus oder Störungen anzeigen. Die LEDs können grün oder rot leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt.
▶ Falls die LEDs rot leuchten oder blinken: Störungen beheben, 20.1.
Im Rasenmäher oder im Akku besteht eine Störung.
7 Rasenmäher zusammen- bauen

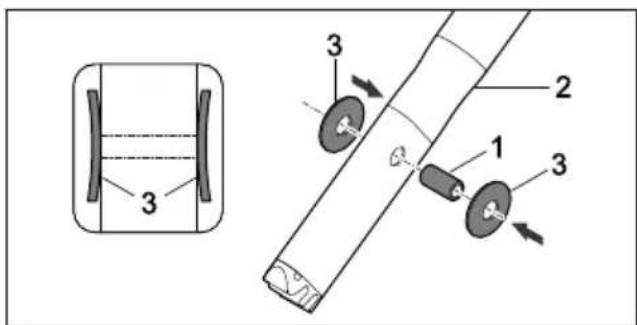

7.1 Lenker anbauen
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
- Rasenmäher auf eine ebene Fläche stellen.
- Hülse (1) in die Bohrungen am Lenkeroberteil (2) drücken.
▶ Tellerfedern (3) mit der Wölbung nach innen auf die Hülse (1) stecken.
- Lenkeroberteil (2) in die Lenkerkonsole (4) führen.
▶ Schraube (5) durch die Bohrungen in der Lenkerkonsole (4) und die Hülse im Lenkero-berteil (2) schieben.
▶ Mutter (6) in die Aussparung in der Lenkerkonsole (4) legen.
▶ Schraube (5) fest anziehen.
▶ Kabel (7) in die Halterungen (8) drücken.
- Kabel (7) mit dem Kabelclip (9) am Lenker befestigen.
Der Lenker muss nicht wieder abgebaut werden.
7.2 Grasfangkorb zusammen- bauen, einhängen und aushän- gen

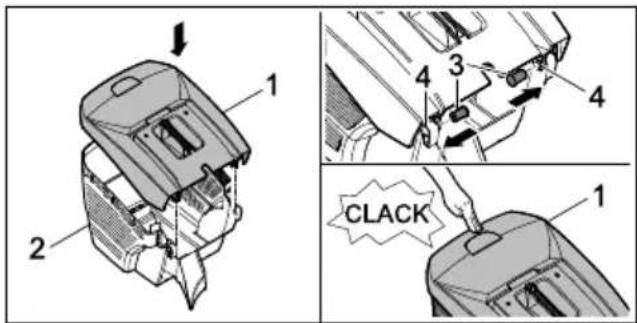

7.2.1 Grasfangkorb zusammenbauen
- Grasfangkorb-Oberteil (1) auf Grasfangkorb-Unterteil (2) aufsetzen.
deutsch 8 Rasenmäher für den Benutzer einstellen
▶ Bolzen (3) von innen durch die Öffnungen (4) drücken.
- Grasfangkorb-Oberteil (1) nach unten drücken.
Das Grasfang-Oberteil rastet hörbar ein.
7.2.2 Grasfangkorb einhängen
▶ Rasenmäher ausschalten
- Rasenmäher auf eine ebene Fläche stellen.
▶ Auswurfklappe (1) öffnen und halten.
- Grasfangkorb (2) am Griff (3) greifen und mit den Haken (4) in die Aufnahmen (5) einhängen.
- Auswurfklappe (1) auf dem Grasfangkorb (2) ablegen.
7.2.3 Grasfangkorb aushängen
▶ Rasenmäher ausschalten.
- Rasenmäher auf eine ebene Fläche stellen.
▶ Auswurfklappe öffnen und halten.
- Grasfangkorb am Griff nach oben abnehmen.
▶ Auswurfklappe schließen.
8 Rasenmäher für den Benutzer einstellen
8.1 Lenker einstellen
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
- Rasenmäher auf eine ebene Fläche stellen.
▶ Lenker (1) festhalten.
▶ Hebel (2) nach unten drücken und halten.
- Lenker (1) in die gewünschte Position stellen.
▶ Hebel (2) loslassen und darauf achten, dass der Lenker wieder vollständig einrastet.
8.2 Lenker zusammenklappen
Der Lenker kann zum platzsparenden Transportieren oder Aufbewahren zusammengeklappt werden.
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
- Rasenmäher auf eine ebene Fläche stellen.
▶ Hebel gedrückt halten.
▶ Lenker nach vorne umklappen.
9 Akku einsetzen und herausnehmen
9.1 Akku einsetzen
RMA 443 PV und RMA 448 PV:
Die Rasenmäher RMA 443 PV und RMA 448 PV können mit zwei Akkus betrieben werden. Sobald der Akku im ersten Akku-Schacht (3) leer ist, wird automatisch auf den Akku im zweiten Akku-Schacht (4) umgeschaltet. Während der Arbeit muss im ersten Akku-Schacht (3) immer ein Akku eingesetzt sein.
RMA 443 VC und RMA 448 VC:
Die Rasenmäher RMA 443 VC und RMA 448 VC sind mit einem Akku-Schacht (3) und einem Transport-Schacht (4) ausgestattet. Die Rasenmäher können nur mit dem Akku im Akku-Schacht (3) betrieben werden. Ein Ersatz-Akku kann im Transport-Schacht (4) mitgeführt werden.
- Klappe (1) bis zum Anschlag öffnen und halten.
10 Sicherungsschlüssel einstecken und abziehen deutsch
- Akku (2) bis zum Anschlag in den Akku-Schacht (3) drücken.
Der Akku (2) rastet mit einem Klick ein und ist verriegelt.
▶ Falls ein zweiter Akku mitgeführt werden soll: Akku in den Akku-Schacht (4) oder Transport-Schacht (4) einsetzen. Der Akku rastet mit einem Klick ein und ist verriegelt.
▶ Klappe (1) schließen.
9.2 Akku herausnehmen
- Rasenmäher auf eine ebene Fläche stellen.
- Klappe (1) bis zum Anschlag öffnen und halten.
▶ Sperrhebel (2) drücken.
Der Akku (3) ist entriegelt.
- Akku (3) herausnehmen.
▶ Klappe (1) schließen.
10 Sicherungsschlüssel ein- stecken und abziehen
10.1 Sicherungsschlüssel einstecken
- Klappe (1) bis zum Anschlag öffnen und halten.
- Sicherungsschlüssel (2) in die Schlüsselaufnahme (3) stecken.
▶ Klappe (1) schließen.
10.2 Sicherungsschlüssel abziehen
- Klappe bis zum Anschlag öffnen und halten.
▶ Sicherungsschlüssel abziehen.
▶ Klappe schließen.
- Sicherungsschlüssel außerhalb der Reichweite von Kindern aufbewahren.
11 Rasenmäher einschalten und ausschalten
11.1 Messer einschalten und ausschalten
11.1.1 Messer einschalten
▶ Rasenmäher auf eine ebene Fläche stellen.
▶ Sperrknopf (1) mit der rechten Hand drücken und gedrückt halten.
- Schaltbügel für Mähbetrieb (2) mit der linken Hand vollständig in Richtung des Lenkers (3) ziehen und so halten, dass der Daumen den Lenker (3) umschließt.
Das Messer dreht sich.
▶ Sperrknopf (1) loslassen.
- Lenker (3) und Schaltbügel für MäHBetrieb (2) mit der rechten Hand so festhalten, dass der Daumen den Lenker (3) umschließt.
11.1.2 Messer ausschalten
▶ Schaltbügel für Mähbetrieb loslassen.
▶ Warten, bis sich das Messer nicht mehr dreht.
▶ Falls sich das Messer weiter dreht: Sicherungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt.
11.2 Fahrantrieb einschalten und ausschalten
11.2.1 Fahrantrieb einschalten
Mit dem Hebel kann die jeweils maximal mögliche Fahrgeschwindigkeit in 5 Stufen vorgewählt werden. Durch Verschieben des Hebels in Richtung wird die maximal mögliche Fahrgeschwindigkeit erhöht, in Richtung wird sie verringert. In Position ist der Fahrantrieb deaktiviert.
Mit dem Schaltbügel für Fahrantrieb kann die Geschwindigkeit stufenlos von 2,0 km/h bis zur vorgewählten Maximalgeschwindigkeit geregelt
deutsch 12 Rasenmäher und Akku prüfen
werden. Je weiter der Schaltbügel für Fahrantrieb in Richtung Lenker gezogen wird, desto höher ist die Geschwindigkeit, 121.1.
Die eingestellte Geschwindigkeit beeinflusst die Akkulaufzeit. Je niedriger die Geschwindigkeit, umso länger ist die Akkulaufzeit.
- Rasenmäher auf eine ebene Fläche stellen.
▶ Messer einschalten
- Hebel (1) in die gewünschte Position stellen.
▶ Schaltbügel für Fahrantrieb (2) vollständig in Richtung des Lenkers (3) ziehen und so halten, dass der Daumen den Lenker (2) umschließt.
Der Rasenmäher setzt sich in Bewegung.
11.2.2 Fahrantrieb ausschalten
▶ Schaltbügel für Fahrantrieb loslassen.
▶ Warten, bis der Rasenmäher stehen bleibt.
▶ Falls der Rasenmäher weiter fährt: Sicherungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
Der Rasenmäher ist defekt.
12 Rasenmäher und Akku prüfen
12.1 Bedienungselemente prüfen
Sperrknopf und Schaltbügel für MäHBetrieb
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
- Sperrknopf drücken und wieder loslassen.
- Schaltbügel für Mähbetrieb vollständig in Richtung des Lenkers ziehen und wieder loslassen.
▶ Falls der Sperrknopf oder der Schaltbügel für Mähbetrieb schwergängig ist oder nicht in die Ausgangsposition zurückfedert: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen.
Der Sperrknopf oder der Schaltbügel für Mähbetrieb ist defekt.
Schaltbügel für Fahrantrieb
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
- Schaltbügel für Fahrantrieb vollständig in Richtung des Lenkers ziehen und wieder loslassen.
▶ Falls der Schaltbügel für Fahrantrieb schwergängig ist oder nicht in die Ausgangsposition zurückfedert: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schaltbügel für Fahrantrieb ist defekt.
Hebel
▶ Sicherungsschlüssel abziehen.
- Akku herausnehmen.
▶ Hebel auf, dann auf stellen.
▶ Falls der Hebel sehr leichtgängig ist: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen.
Der Hebel ist defekt.
Rasenmäher einschalten
▶ Sicherungsschlüssel einstecken.
- Akku einsetzen.
- Sperrknopf mit der rechten Hand drücken und gedrückt halten.
- Schaltbügel für Mähbetrieb mit der linken Hand vollständig in Richtung des Lenkers ziehen und so halten, dass der Daumen den Lenker umschließt.
Das Messer dreht sich.
▶ Falls 3 LEDs rot blinken: Sicherungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
In dem Rasenmäher besteht eine Störung.
- Sperrknopf und Schaltbügel für MäHBetrieb loslassen.
Das Messer dreht sich nach kurzer Zeit nicht mehr.
▶ Falls sich das Messer weiter dreht: Sicherungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt.
Fahrantrieb einschalten
▶ Sicherungsschlüssel einstecken.
- Akku einsetzen.
▶ Schaltbügel für Fahrantrieb vollständig in Richtung des Lenkers ziehen und so halten, dass der Daumen den Lenker umschließt. Der Rasenmäher setzt sich in Bewegung.
▶ Schaltbügel für Fahrantrieb loslassen. Der Rasenmäher bleibt stehen.
▶ Falls der Rasenmäher weiter fährt: Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
Der Rasenmäher ist defekt.
13 Mit dem Rasenmäher arbeiten deutsch
12.2 Messer prüfen
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
▶ Rasenmäher aufstellen, 17.1.
▶ Folgendes messen:
- Stärke a
- Breite b
- Schärfwinkel c
▶ Falls die Mindeststärke oder die Mindestbreite unterschritten ist: Messer ersetzen, ☐21.2.
▶ Falls der Schärfwinkel nicht eingehalten ist: Messer schärfen, 21.2.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
12.3 Akku prüfen
- Drucktaste am Akku drücken.
Die LEDs leuchten oder blinken.
▶ Falls die LEDs nicht leuchten oder blinken: Akku nicht verwenden und einen STIHL Fach- händler aufsuchen. Im Akku besteht eine Störung.
13 Mit dem Rasenmäher arbeiten
13.1 Rasenmäher halten und führen
- Lenker mit beiden Händen so festhalten, dass die Daumen den Lenker umschließen.
13.2 Schnitthöhe einstellen
Es können 6 Schnitthöhen eingestellt werden:
Die Positionen sind auf dem Rasenmäher angegeben.
▶ Rasenmäher am Griff (1) festhalten.
▶ Hebel (2) drücken und halten.
- Rasenmäher durch Anheben und Absenken in die gewünschte Position stellen.
Die aktuelle Schnitthöhe kann an der Schnitthöhenanzeige (3) mit Hilfe der Markierung (4) abgelesen werden.
▶ Hebel (2) loslassen.
Der Rasenmäher rastet ein.
13.3 ECO-Modus einschalten
Wenn der ECO-Modus eingeschaltet ist, erkennt der Rasenmäher die aktuellen Arbeitsbedingungen und stellt die passende Drehzahl des Messers automatisch ein.
Die Akku-Laufzeit kann dadurch verlängert werden.
- Klappe (1) bis zum Anschlag öffnen und halten.
▶ ECO-Schalter (2) in die Position I stellen.
▶ Klappe (1) schließen.
13.4 Mähen
▶ Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Rasenmäher kontrolliert vorwärts fahren.
▶ Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Rasenmäher langsam und kontrolliert vorwärts schieben.
Der vom Messer erzeugte Luftstrom hebt die Füllstandsanzeige (1) an. Ist der Grasfangkorb gefüllt, stoppt der Luftstrom. Ist der Luftstrom zu gering, fällt die Füllstandsanzeige (2) in den Ruhezustand zurück. Dies ist ein Hinweis den Grasfangkorb zu entleeren.
Die uneingeschränkte Funktion der Füllstandsanzeige ist nur bei optimalem Luftstrom gegeben. Äußere Einflüsse wie nasses, dichtes oder hohes Gras, niedrige Schnittstufen, Verschmutzung oder Ähnliches können den Luftstrom und die Funktion der Füllstandsanzeige beeinträchtigen.
▶ Falls die Füllstandsanzeige in den Ruhezustand zurückfällt: Grasfangkorb entleeren.
▶ Rasenmäher ausschalten.
- Hebel zur Wahl der Fahrgeschwindigkeit (1) auf Position Ostellen.
▶ Grasfangkorb aushängen.
▶ Verschlusslasche (1) öffnen.
- Grasfangkorboberteil (2) am Griff (3) aufklappen und halten.
- Mit der zweiten Hand am unteren Haltegriff (4) festhalten.

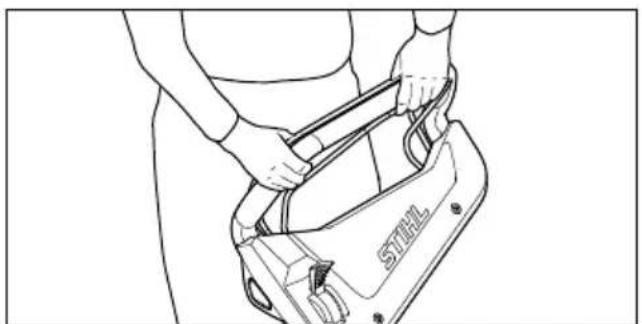

▶ Grasfangkorb entleeren.
▶ Grasfangkorb zuklappen.
▶ Grasfangkorb einhängen.
14 Nach dem Arbeiten
14.1 Nach dem Arbeiten
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
▶ Falls der Rasenmäher nass ist: Rasenmäher trocknen lassen.
▶ Falls der Akku nass ist: Akku trocknen lassen.
▶ Rasenmäher reinigen. - Akku reinigen.
15 Transportieren
15.1 Rasenmäher transportieren
▶ Rasenmäher ausschalten.
Das Messer darf sich nicht drehen.
- Sicherungsschlüssel abziehen und Akku herausnehmen.
Rasenmäher schieben
- Rasenmäher langsam und kontrolliert vorwärts schieben.
Rasenmäher tragen
▶ Arbeitshandschuhe aus widerstandsfähigem Material tragen.
▶ Falls der Rasenmäher zu zweit getragen wird:
- Rasenmäher von einer Person mit beiden Händen am Transportgriff (1) festhalten und von einer anderen Person mit beiden Händen am Lenker (2) festhalten.
- Rasenmäher zu zweit anheben und tragen.
▶ Falls der Rasenmäher alleine getragen wird:
▶ Lenker zusammenklappen.
- Rasenmäher mit einer Hand am Transportgriff (1) festhalten und mit der anderen Hand am Griff (2) festhalten.
▶ Rasenmäher anheben und tragen.
Rasenmäher in einem Fahrzeug transportieren
- Rasenmäher stehend so sichern, dass der Rasenmäher nicht umkippt und sich nicht bewegen kann.
15.2 Akku transportieren
- Rasenmäher ausschalten und Akku herausnehmen.
- Sicherstellen, dass der Akku im sicherheitsgerechten Zustand ist.
- Akku so verpacken, dass folgende Bedingungen erfüllt sind:
– Die Verpackung ist elektrisch nicht leitfähig. - Der Akku kann sich in der Verpackung nicht bewegen.
▶ Verpackung so sichern, dass sie sich nicht bewegen kann.
Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen-Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft.
Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben.
16 Aufbewahren
16.1 Rasenmäher aufbewahren
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
- Rasenmäher so aufbewahren, dass folgende Bedingungen erfüllt sind:
- Der Rasenmäher ist außerhalb der Reichweite von Kindern.
– Der Rasenmäher ist sauber und trocken. - Der Rasenmäher kann nicht umkippen.
– Der Rasenmäher kann nicht davonrollen.
16.2 Akku aufbewahren
STIHL empfiehlt, den Akku in einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufzubewahren.
- Akku so aufbewahren, dass folgende Bedingungen erfüllt sind:
- Der Akku ist außerhalb der Reichweite von Kindern.
- Der Akku ist sauber und trocken.
- Der Akku ist in einem geschlossenen Raum.
- Der Akku ist getrennt von dem Rasenmäher und dem Ladegerät.
- Der Akku ist in einer elektrisch nicht leitfähigen Verpackung.
- Der Akku ist im Temperaturbereich zwischen - 10 °C und + 50 °C.
17 Reinigen

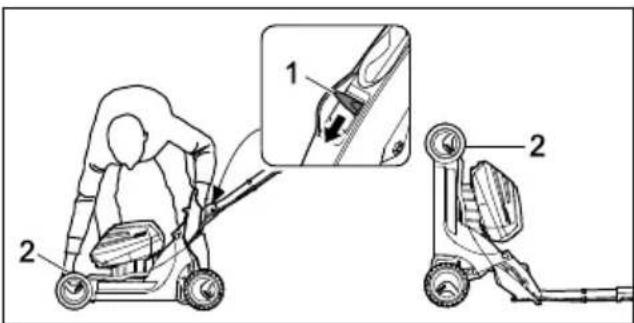

17.1 Rasenmäher aufstellen
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
▶ Rasenmäher auf eine ebene Fläche stellen.
▶ Grasfangkorb aushängen.
▶ Schnitthöhe in höchste Stellung bringen. 13.2
▶ Lenkeroberteil in tiefste Stellung bringen, 8.1.
- Mit der linken Hand den Hebel (1) nach unten drücken und halten.
Mit der rechten Hand den Rasenmäher am Transportgriff (2) festhalten und nach hinten aufstellen.
deutsch 18 Warten
17.2 Rasenmäher reinigen
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
- Rasenmäher mit einem feuchten Tuch reinigen.
▶ Auswurfkanal mit einer weichen Bürste oder einem feuchten Tuch reinigen.
▶ Fremdkörper aus dem Akku-Schacht entfernen und den Akku-Schacht mit einem feuchten Tuch reinigen.
▶ Elektrische Kontakte im Akku-Schacht mit einem Pinsel oder einer weichen Bürste reinigen.
▶ Lüftungsschlitze mit einem Pinsel reinigen.
▶ Rasenmäher aufstellen.
▶ Bereich um das Messer und das Messer mit einem Holzstab, einer weichen Bürste oder einem feuchten Tuch reinigen.
17.3 Akku reinigen
- Akku mit einem feuchten Tuch reinigen.
18 Warten
18.1 Messer abbauen und anbauen

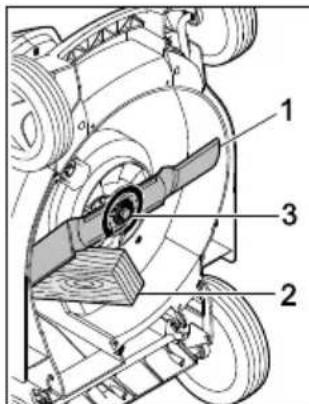

18.1.1 Messer abbauen
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
▶ Rasenmäher aufstellen.
▶ Messer (1) mit einem Holzstück (2) blockieren.
▶ Schraube (3) in Pfeilrichtung herausdrehen und mit Scheibe (4) abnehmen.
▶ Messer (1) abnehmen.
▶ Schraube (3) und Scheibe (4) entsorgen. Für den Anbau des Messers (1) eine neue Schraube und Scheibe verwenden.
18.1.2 Messer anbauen
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
▶ Rasenmäher aufstellen.
▶ Die neue Scheibe (1) mit der Wölbung nach außen auf die neue Schraube (2) legen.
▶ Schraubensicherung Loctite 243 auf das Gewinde der Schraube (2) auftragen.
▶ Messer (3) so ansetzen, dass die Erhebungen auf der Anlagefläche (4) in die Aussparungen (5) greifen.
▶ Schraube (2) zusammen mit Scheibe (1) eindrehen.
▶ Messer (1) mit einem Holzstück (2) blockieren.
▶ Schraube (3) mit 65 Nm anziehen.
18.2 Messer schärfen und auswuchten
Es erfordert viel Übung das Messer richtig zu schärfen und auszuwuchten.
STIHL empfiehlt, das Messer von einem STIHL Fachhändler schärfen und auswuchten zu lassen.
WARNUNG
■ Die Schneidkanten des Messers sind scharf. Der Benutzer kann sich schneiden.
▶ Arbeitshandschuhe aus widerstandsfähigem Material tragen.
- Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen.
▶ Rasenmäher aufstellen.
▶ Messer abbauen.
19 Reparieren deutsch
▶ Messer schärfen. Dabei den Schärfwinkel beachten und das Messer kühlen, 121.2. Das Messer darf während des Schärfens nicht blau anlaufen.
▶ Messer anbauen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
verwenden und einen STIHL Fachhändler auf- suchen.
▶ Falls der Akku defekt oder beschädigt ist: Akku ersetzen.
▶ Falls Hinweisschilder unleserlich oder beschädigt sind: Hinweisschilder von einem STIHL Fachhändler ersetzen lassen.
19 Reparieren
19.1 Rasenmäher und Akku reparieren
Der Benutzer kann den Rasenmäher, das Messer und den Akku nicht selbst reparieren.
▶ Falls der Rasenmäher oder das Messer beschädigt ist: Rasenmäher oder Messer nicht
20 Störungen beheben
20.1 Störungen des Rasenmähers oder des Akkus beheben
| Störung LEDs am | Akku Ursache Abhilfe | ||
| Der Rasenmäher läuft beim Ein- schalten nicht an. | 1 LED blinkt grün. | Der Ladezustand des Akkus ist zu gering. | ► Akku laden. |
| 1 LED leuchtet | rot. | Der Akku ist zu warm oder zu kalt. | ► Sicherungsschlüssel abziehen.► Akku herausnehmen.► Akku abkühlen oder erwärmen lassen. |
| 3 LEDs blinken | rot. | In dem Rasenmäher besteht eine Störung. | ► Sicherungsschlüssel abziehen.► Akku herausnehmen.► Elektrische Kontakte im Akku-Schacht reinigen.► Akku einsetzen.► Rasenmäher einschalten.► Falls weiterhin 3 LEDs rot blinken: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. |
| 3 LEDs leuch- | ten rot. | Der Rasenmäher ist zu warm. | ► Sicherungsschlüssel abziehen.► Akku herausnehmen.► Rasenmäher abkühlen lassen. |
| 4 LEDs blinken | rot. | Im Akku besteht eine Störung. | ► Akku herausnehmen und erneut einset- zen.► Rasenmäher einschalten.► Falls weiterhin 4 LEDs rot blinken: Akku nicht verwenden und einen STIHL Fach- händler aufsuchen. |
| Die elektrische | Ver- | bindung zwischen dem Rasenmäher und dem Akku ist unter- brochen. | ► Sicherungsschlüssel abziehen.► Akku herausnehmen.► Elektrische Kontakte im Akku-Schacht reinigen.► Sicherungsschlüssel einstecken.► Akku einsetzen. |
| Der Rasenmäher oder | der Akku sind feucht. | ► Sicherungsschlüssel abziehen.► Akku herausnehmen.► Rasenmäher reinigen.► Rasenmäher oder Akku trocknen lassen. | |
| Der Widerstand am | Messer ist zu groß. | ► Größere Schnitthöhe einstellen. | |
| ►Rasenmäher in niedrigerem Gras einschalten. | |||
| Der Bereich um | das | Messer ist verstopft. | ►Rasenmäher reinigen. |
| Der Fahrantrieb funktioniert nicht. | Im Fahrantrieb | besteht eine Störung. | ►Einen STIHL Fachhändler aufsuchen. |
| Der Rasenmäher schaltet im Betrieb ab. | 3 LEDs leuchten rot. | Der Rasenmäher ist zu warm. | ►Sicherungsschlüssel abziehen.►Akku herausnehmen.►Rasenmäher abkühlen lassen.►Rasenmäher reinigen.►Rasenmäher nicht zu oft in kurzer Zeit einschalten.►Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Fahrantrieb ausschalten.►Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Langsamer vorwärts gehen.►Größere Schnitthöhe einstellen.►Niedrigeres Gras mähen. |
| Das Messer ist blo- | ckiert. | ►Sicherungsschlüssel abziehen.►Akku herausnehmen.►Rasenmäher reinigen. | |
| Es besteht eine elekt- | rische Störung. | ►Akku herausnehmen und erneut einsetzen.►Rasenmäher einschalten. | |
| Der Rasenmäher vibriert im Betrieb stark. | Die Schraube am Messer ist lose. | ►Schraube fest anziehen. | |
| Das Messer ist nicht richtig ausgewuchtet. | ►Messer schärfen und auswuchten. | ||
| Die Betriebszeit des Rasenmäher ist zu kurz. | Der Akku ist nicht vollständig geladen. | ►Akku vollständig laden. | |
| Die Lebensdauer des | Akkus ist überschritten. | ►Akku ersetzen. | |
| Der Bereich um das | Messer ist verstopft. | ►Rasenmäher reinigen. | |
| Das Messer ist stumpf | oder verschlissen. | ►Messer schärfen und auswuchten. | |
| Der Widerstand am | Messer ist zu groß. | ►Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Fahrantrieb ausschalten.►Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Langsamer vorwärts gehen.►Größere Schnitthöhe einstellen.►Niedrigeres Gras mähen. | |
| Der Akku klemmt beim Einsetzen in den Akku-Schacht. | Die Führungen | oder elektrischen Kontakte im Akku-Schacht sind verschmutzt. | ►Rasenmäher reinigen. |
| Nach dem Einsetzen des Akkus in das Ladegerät startet der Ladevorgang nicht. | 1 LED leuchtet rot. | Der Akku ist zu warm oder zu kalt. | ►Akku im Ladegerät eingesetzt lassen. Der Ladevorgang startet automatisch, sobald der zulässige Temperaturbereich erreicht ist. |
| Störung LEDs am | Akku Ursache Abhilfe | |
| Das Gras ist unsauber geschnitten oder der Rasen ist gelb. | Das Messer ist stumpf oder verschlissen. | ► Messer schärfen und auswuchten. |
| Der Widerstand am Messer ist zu groß. | ► Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Fahrantrieb ausschalten.► Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Langsamer vorwärts gehen.► Größere Schnitthöhe einstellen.► Niedrigeres Gras mähen. |
21 Technische Daten
21.1 Rasenmäher STIHL
RMA 443.2 VC,
RMA 443.2 PV,
RMA 448.2 VC, RMA 448.2 PV
– Zulässiger Akku: STIHL AP
– Gewicht ohne Akku:
– RMA 443.2 VC: 23,4 kg
- RMA 443.2 PV: 23,6 kg
- RMA 448.2 VC: 24,4 kg
– RMA 448.2 PV: 24,6 kg
– Maximaler Inhalt des Grasfangkorbs: 55 l
- Schnittbreite:
- RMA 443.2 VC, RMA 443.2 PV: 41 cm
– RMA 448.2 VC, RMA 448.2 PV: 46 cm
– Drehzahl: 3150 min ^-1
- Drehzahl im ECO-Modus: 2800 min ^-1
- minimale Fahrgeschwindigkeit: 2,0 km/h maximale Fahrgeschwindigkeit (abhängig vom verwendeten Akku):
- mit AP 100: 3,0 km/h
– mit AP 200: 3,7 km/h - mit AP 300: 4,5 km/h
Die Laufzeit ist unter www.stihl.com/battery-life angegeben.
21.2 Messer
-
Mindeststärke a: 2 mm
-
Mindestbreite b: 55 mm
– Schärfwinkel c: 30°
21.3 Akku STIHL AP
- Akku-Technologie: Lithium-Ionen
- Spannung: 36 V
– Kapazität in Ah: siehe Leistungsschild
– Energieinhalt in Wh: siehe Leistungsschild
– Gewicht in kg: siehe Leistungsschild
– Zulässiger Temperaturbereich für Verwendung und Aufbewahrung: - 10 °C bis + 50 °C
21.4 Schallwerte und Vibrationswerte
Der K-Wert für den Schalldruckpegel beträgt 2 dB(A). Der K-Wert für den Schallleistungspegel beträgt 1,2 dB(A). Der K-Wert für den Vibrationswert beträgt 1,10 m/s².
- Schalldruckpegel L_pA gemessen nach EN 60335-2-77: 75 dB(A)
- Garantierter Schallleistungspegel L _WAd gemessen nach 2000/14/EG / S.I. 2001/1701: 90 dB(A)
- Vibrationswert a_hv gemessen nach EN 20643, EN 60335-2-77, Lenker: 2,20 m/s²
RMA 448.2 VC, RMA 448.2 PV
Der K-Wert für den Schalldruckpegel beträgt 2 dB(A). Der K-Wert für den Schallleistungspegel beträgt 1,2 dB(A). Der K-Wert für den Vibrationswert beträgt 0,9 m/s².
- Schalldruckpegel L_pA gemessen nach EN 60335-2-77: 80 dB(A)
- Garantierter Schallleistungspegel L _WAd gemessen nach 2000/14/EG / S.I. 2001/1701: 94 dB(A)
- Vibrationswert a_hv gemessen nach EN 20643, EN 60335-2-77, Lenker: 1,8 m/s²
Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten herangezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden. Die tatsächliche Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft.
Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG und S.I. 2005/1093 sind unter www.stihl.com/vib angegeben.
21.5 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.
22 Ersatzteile und Zubehör
22.1 Ersatzteile und Zubehör
STIHL Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.
Ersatzteile und Zubehör anderer Hersteller können durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.
Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.
22.2 Wichtige Ersatzteile
- Messer RMA 443.2 VC, RMA 443.2 PV: 6338 702 0130
- Messer RMA 448.2 VC, RMA 448.2 PV: 6358 702 0115
– Messerschraube: 9008 319 9028 - Scheibe: 0000 702 6600
23 Entsorgen
23.1 Rasenmäher entsorgen
Informationen zur Entsorgung sind bei der örtlichen Verwaltung oder bei einem STIHL Fachhändler erhältlich.
Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.
▶ STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeigneten Sammelstelle für Wiederverwertung zuführen.
- Nicht mit dem Hausmüll entsorgen.
24 EU-Konformitätserklärung
24.1 Rasenmäher STIHL
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärt in alleiniger Verantwortung, dass
– Bauart: Akku-Rasenmäher
– Fabrikmarke: STIHL
– Typ: RMA 443.2 VC, RMA 443.2 PV, RMA 448.2 VC, RMA 448.2 PV
Schnittbreite:
– RMA 443.2 VC, RMA 443.2 PV: 41 cm
– RMA 448.2 VC, RMA 448.2 PV: 46 cm
Serienidentifizierung:
– RMA 443.2 VC, RMA 443.2 PV: 6338
– RMA 448.2 VC, RMA 448.2 PV: 6358
den einschlägigen Bestimmungen der Richtlinien 2000/14/EG, 2006/42/EG, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 60335-1, EN 60335-2-77, EN 55014-1 und EN 55014-2.
Beteiligte benannte Stelle:
TÜV Rheinland LGA Products GmbH Tillystraße 2
90431 Nürnberg, DE
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang VIII verfahren.
– Gemessener Schallleistungspegel RMA 443.2 VC, RMA 443.2 PV: 89,2 dB(A)
25 Anschriften deutsch
– Garantierter Schallleistungspegel
RMA 443.2 VC, RMA 443.2 PV: 90 dB(A)
- Gemessener Schallleistungspegel
RMA 448.2 VC, RMA 448.2 PV: 93,2 dB(A)
– Garantierter Schallleistungspegel
RMA 448.2 VC, RMA 448.2 PV: 94 dB(A)
Die Technischen Unterlagen sind bei der STIHL Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
i. V. M. Thicla
Matthias Fleischer, Bereichsleiter Forschung und Entwicklung
i. V. finnermann pm
Sven Zimmermann, Hauptabteilungsleiter Qualität
25 Anschriften
25.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
25.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
26 Sicherheitstechnische Hinweise für Rasenmäher
26.1 Einleitung
Dieses Kapitel gibt die in der Norm EN 60335-2-77, Anhang EE, für elektrisch betriebene Rasenmäher vorformulierten, allgemeinen Sicherheitshinweise wieder.
WARNUNG
■ Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieser Rasenmäher versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
26.2 Training
a) Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine vertraut;
b) erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen;
c) mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind;
d) denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
26.3 Vorbereitende Maßnahmen
a) Beim Betrieb der Maschine sind immer festes Schuhwerk und lange Hosen zu tragen. Betreiben Sie die Maschine nicht barfüßig oder in leichten Sandalen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.
b) Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleudert werden können.
c) Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden. Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.
26.4 Handhabung
a) Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
b) Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.
c) Achten Sie immer auf einen guten Stand an Hängen.
d) Führen Sie die Maschine nur im Schritttempo.
e) Mähen Sie quer zum Hang, niemals auf- oder abwärts.
f) Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
g) Mähen Sie nicht an übermäßig steilen Hängen.
h) Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heranziehen.
i) Halten Sie das (die) Schneidmesser an, wenn der Rasenmäher zum Transport über andere Flächen als Gras angekippt werden muss und wenn der Rasenmäher von und zu der zu mähenden Fläche bewegt wird.
j) Benutzen Sie niemals den Rasenmäher mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z.B. Prallbleche und/oder Grasfangeinrichtungen.
k) Starten oder betätigen Sie den Anlassschalter mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem (den) Schneidmesser(n).
I) Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.
m) Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.
n) Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung.
o) Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor.
p) Stellen Sie den Motor ab und ziehen Sie den Startschlüssel ab. Vergewissern Sie sich, dass alle bewegenden Teile zum vollständigen Stillstand gekommen sind:
- wann immer Sie den Rasenmäher verlassen;
– bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen;
– bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchführen; - wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.
Falls der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.
– suchen Sie nach Beschädigungen;
– führen Sie die erforderlichen Reparaturen beschädigter Teile durch;
- sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.
26.5 Wartung und Lagerung
a) Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
b) Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.
c) Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
d) Achten Sie darauf, dass bei Maschinen mit mehreren Schneidmessern die Bewegung eines Schneidmessers zu Drehungen der übrigen Schneidmesser führen kann.
e) Achten Sie beim Einstellen der Maschine darauf, dass keine Finger zwischen bewegenden Schneidmessern und feststehenden Teilen der Maschine eingeklemmt werden.
f) Lassen Sie den Motor abkühlen, bevor Sie die Maschine abstellen.
g) Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.
h) Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör.
Contents
Hans Peter Stihl-Straße 5
6336 Langkampfen
Autriche
TÜV Rheinland LGA Products GmbH Tillystraße 2
90431 Nuremberg, DE
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
TÜV Rheinland LGA Products GmbH Tillystraße 2
90431 Nürnberg, DE
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
7.1 Montera styrhandtag
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
Itävalta
Hans Peter Stihl-Straße 5
6336 Langkampfen
Itävalta
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
ANDREAS STIHL AG & Co. KG
0478-131-9948-D 159
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefono: +49 6071 3055358
AUSTRIA
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Hans Peter Stihl-Straße 5
A-6336 Langkampfen
∅strig
Hans Peter Stihl-Straße 5
A-6336 Langkampfen
∅strig
2.1 Aktuelle dokumenter
Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.
Hans Peter Stihl-Straße 5
6336 Langkampfen
∅sterrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
∅sterrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
Áustria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Áustria
21 Technische gegevens
21.1 Grasmaaier STIHL
RMA 443.2 VC,
RMA 443.2 PV,
RMA 448.2 VC, RMA 448.2 PV
- Toegestane accu: STIHL AP
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
Hans Peter Stihl-Straße 5
6336 Langkampfen (Лангкампфен)
Австрия
TÜV Rheinland LGA Products GmbH Tillystraße 2
ANDREAS STIHL AG & Co. KG
Badstrasse 115
71336 Waiblingen
Германия
ANDREAS STIHL AG & Co. KG
ул. К. Цеткин, 51-11а
220004 Минск, Беларусь
ANDREAS STIHL AG & Co. KG
Hans Peter Stihl-Straße 5
6336 Langkampfen
Αυστρία
Hans Peter Stihl-Straße 5
6336 Langkampfen
Αυστρία
- Vorwort
- Informationen zu dieser Gebrauchsanleitung
- Geltende Dokumente
- Kennzeichnung der Warnhinweise im Text
- GEFAHR
- WARNUNG
- HINWEIS
- Symbole im Text
- Übersicht
- Rasenmäher und Akku
- Symbole
- Sicherheitshinweise
- Warnsymbole
- Bestimmungsgemäße Verwendung
- ⚠️ WARNING
- Sicherheitshinweise deutsch
- Anforderungen an den Benutzer
- Bekleidung und Ausstattung
- Arbeitsbereich und Umgebung
- Rasenmäher
- Akku
- Sicherheitsgerechter Zustand
- Rasenmäher
- WARNING
- Messer
- Akku
- Arbeiten
- Transportieren
- Rasenmäher
- Akku
- Aufbewahren
- Rasenmäher
- Akku
- Reinigen, Warten und Reparieren
- Rasenmäher einsatzbereit machen
- Rasenmäher einsatzbereit machen
- Akku laden und LEDs
- Akku laden
- Ladezustand anzeigen
- LEDs am Akku
- Rasenmäher zusammen- bauen
- Lenker anbauen
- Grasfangkorb zusammen- bauen, einhängen und aushän- gen
- Grasfangkorb zusammenbauen
- Grasfangkorb einhängen
- Grasfangkorb aushängen
- Rasenmäher für den Benutzer einstellen
- Lenker einstellen
- Lenker zusammenklappen
- Akku einsetzen und herausnehmen
- Akku einsetzen
- Akku herausnehmen
- Sicherungsschlüssel ein- stecken und abziehen
- Sicherungsschlüssel einstecken
- Sicherungsschlüssel abziehen
- Rasenmäher einschalten und ausschalten
- Messer einschalten und ausschalten
- Messer einschalten
- Messer ausschalten
- Fahrantrieb einschalten und ausschalten
- Fahrantrieb einschalten
- Fahrantrieb ausschalten
- Rasenmäher und Akku prüfen
- Bedienungselemente prüfen
- Sperrknopf und Schaltbügel für MäHBetrieb
- Schaltbügel für Fahrantrieb
- Hebel
- Rasenmäher einschalten
- Fahrantrieb einschalten
- Messer prüfen
- Akku prüfen
- Mit dem Rasenmäher arbeiten
- Rasenmäher halten und führen
- Schnitthöhe einstellen
- ECO-Modus einschalten
- Mähen
- Nach dem Arbeiten
- Nach dem Arbeiten
- Transportieren
- Rasenmäher transportieren
- Rasenmäher schieben
- Rasenmäher tragen
- Akku transportieren
- Aufbewahren
- Rasenmäher aufbewahren
- Akku aufbewahren
- Reinigen
- Rasenmäher aufstellen
- Rasenmäher reinigen
- Akku reinigen
- Warten
- Messer abbauen und anbauen
- Messer abbauen
- Messer anbauen
- Messer schärfen und auswuchten
- Reparieren deutsch
- Reparieren
- Rasenmäher und Akku reparieren
- Störungen beheben
- Technische Daten
- Rasenmäher STIHL
- Messer
- Akku STIHL AP
- Schallwerte und Vibrationswerte
- REACH
- Ersatzteile und Zubehör
- Ersatzteile und Zubehör
- Wichtige Ersatzteile
- Entsorgen
- Rasenmäher entsorgen
- EU-Konformitätserklärung
- Rasenmäher STIHL
- Anschriften deutsch
- Anschriften
- STIHL Hauptverwaltung
- STIHL Vertriebsgesellschaften
- TSCHECHISCHE REPUBLIK
- Sicherheitstechnische Hinweise für Rasenmäher
- Einleitung
- Training
- Vorbereitende Maßnahmen
- Handhabung
- Wartung und Lagerung
- Contents
- Austria
- Montera styrhandtag
- Aktuelle dokumenter
- Technische gegevens
- Grasmaaier STIHL
- Австрия
Marke : STIHL
Modell : RMA 443 VC
Kategorie : Rasenmäher
