Produkttyp	Elektronisches Profilzylinderschloss
Marke	Burg Wächter
Modell	secuENTRY easy plus 5652
Stromversorgung Tastatur	2 MIGNON LR6 AA ALKALINE-Batterien
Stromversorgung Innentaster	2 MIGNON LR6 AA ALKALINE-Batterien
Stromversorgung Außentaster	1 CR 123A Lithium-Batterie
Maximale Anzahl Benutzer	50 (davon 24 Fingerabdrücke)
Öffnungsmodi	6-stelliger PIN-Code, Fingerabdruck, passiver Transponder, aktiver Transponder, KeyApp Bluetooth-App
Schutzart (PINCODE-Tastatur)	IP65
Schutzart (Fingerabdruck-Tastatur)	IP55
Schutzart (Zylinder)	IP65
Zylinderabmessungen (einstellbar)	Bis 119 mm Türstärke (61/59 mm ab Mitte der Befestigungsschraube)
Durchmesser Außentaster	34 mm
Durchmesser Innentaster	30 mm
Betriebstemperatur	-15°C bis +50°C
Zulässige Luftfeuchtigkeit	Bis 95 % relative Luftfeuchtigkeit (ohne Kondensation)
Konnektivität	Bluetooth Low Energy (2,402 - 2,483 GHz, max. Leistung 7,5 dBm)
Werksadministratorcode	1-2-3-4-5-6 (unbedingt ändern)
Sperre nach Fehlversuch	3 falsche Eingaben: 1 Minute, dann 3 Minuten
Notfallschlüssel	Ja (mechanisch, Außenseite)
Montage	Ohne Bohren, passend für Profilzylinderschloss
Reinigung	Feuchtes Tuch, keine aggressiven oder alkoholhaltigen Reinigungsmittel

Häufig gestellte Fragen - secuENTRY easy plus 5652 Burg Wächter

Wie wechsle ich die Batterien der Tastatur?

Entfernen Sie die Gehäuseabdeckung, indem Sie die 2 Schrauben (Tx 8) lösen. Ziehen Sie den Batteriedeckel nach unten ab und ersetzen Sie die 2 AA-Batterien unter Beachtung der Polarität. Setzen Sie den Deckel wieder auf und schrauben Sie ihn fest.

Was tun, wenn ich den Administratorcode vergessen habe?

Der Administratorcode ist auch auf dem QR-Code des Innentasters angegeben. Wenn Sie den QR-Code und den Code verloren haben, ist eine Neuprogrammierung des Zylinders nicht mehr möglich. Bewahren Sie diese Informationen sorgfältig auf.

Wie füge ich einen neuen Benutzer mit einem PIN-Code hinzu?

Aktivieren Sie die Tastatur mit der Taste '', drücken Sie FUNC, wählen Sie 'Administratormenü', dann 'Benutzer erstellen' und 'Benutzer erstellen: Code'. Geben Sie den Administratorcode ein, dann den neuen 6-stelligen Code und bestätigen Sie.

Die KeyApp erkennt den Zylinder nicht. Was tun?

Stellen Sie sicher, dass Bluetooth auf Ihrem Smartphone aktiviert ist und der Zylinder mit Strom versorgt wird (Batterie eingelegt). Achten Sie darauf, dass Sie sich in der Nähe (weniger als 10 m) befinden. Wenn das Problem weiterhin besteht, erhöhen Sie die Sendeleistung im Menü 'Installation' der Tastatur.

Wie öffne ich die Tür mit dem Notfallschlüssel?

Öffnen Sie das Gelenk des Notfallschlüssels, stecken Sie ihn in den Schlitz der Abdeckung, drehen Sie ihn 90° im Uhrzeigersinn, während Sie den Außentaster leicht drehen. Die Tür öffnet sich nach einer vollständigen Umdrehung. Zum Schließen drehen Sie den Schlüssel in die entgegengesetzte Richtung.

Wie lange halten die Batterien?

Die Lebensdauer hängt von der Nutzung ab. Unter normalen Bedingungen halten die AA-Batterien der Tastatur und des Innentasters etwa 1 Jahr, die Lithium-Batterie des Außentasters etwa 2 Jahre. Ein Lichtsignal (5 Blinkzeichen) zeigt an, dass die Batterien schwach sind.

Kann ich das Schloss ohne Tastatur verwenden?

Ja, das Modell secuENTRY easy plus PASSIVER TRANSPONDER hat keine Tastatur. Die Öffnung erfolgt über passiven Transponder. Die Transponder können optional über die PC-Software secuENTRY registriert werden.

Wie setze ich den Fingerabdrucksensor zurück?

Wählen Sie im Menü 'Administrator' die Option 'FP zurücksetzen'. Dieser Vorgang löscht alle Fingerabdrücke, behält aber die Benutzer bei. Folgen Sie den Anweisungen auf dem Bildschirm.

Was tun, wenn die Diode des Zylinders 5 Mal blinkt?

Dieses Signal zeigt an, dass die Batterie des Zylinders erschöpft ist. Ersetzen Sie die Batterien des Innentasters (2x AA) und/oder die Batterie des Außentasters (CR123A) je nach Fall.

Ist es möglich, die Tür mit der App aus der Ferne zu verriegeln?

Die KeyApp ermöglicht das Öffnen der Tür, aber nicht das ferngesteuerte Verriegeln. Die Verriegelung erfolgt manuell durch Drehen des Innen- oder Außentasters. Einige erweiterte Funktionen (wie Zeitverzögerung) sind optional über die PC-Software verfügbar.

BEDIENUNGSANLEITUNG secuENTRY easy plus 5652 Burg Wächter

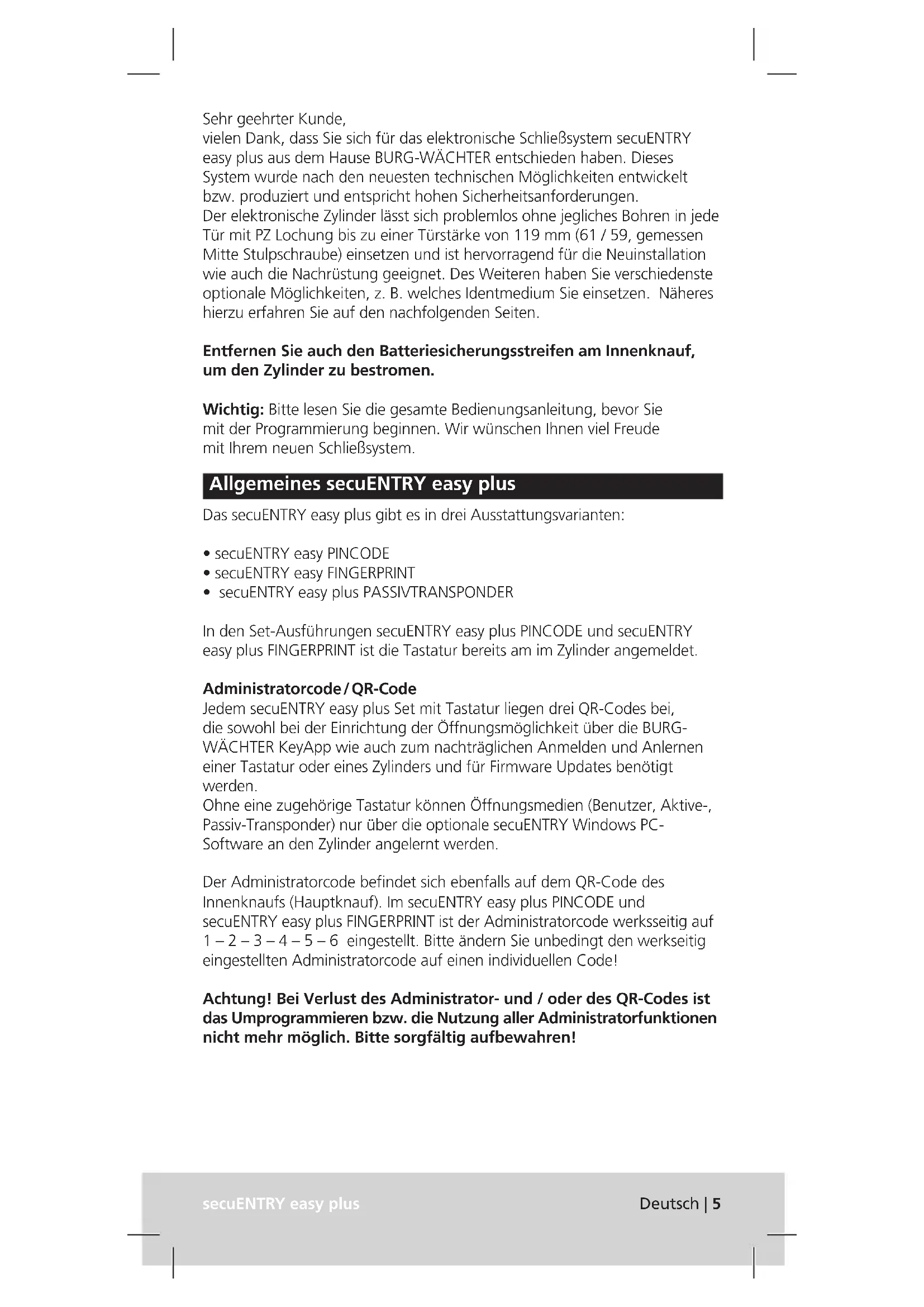

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für das elektronische Schließsystem secuENTRY easy plus aus dem Hause BURG-WÄCHTER entschieden haben. Dieses System wurde nach den neuesten technischen Möglichkeiten entwickelt bzw. produziert und entspricht hohen Sicherheitsanforderungen.

Der elektronische Zylinder lässt sich problemlos ohne jegliches Bohren in jede Tür mit PZ Lochung bis zu einer Türstärke von 119 mm (61 / 59, gemessen Mitte Stulpschraube) einsetzen und ist hervorragend für die Neuinstallation wie auch die Nachrüstung geeignet. Des Weiteren haben Sie verschiedenste optionale Möglichkeiten, z. B. welches Identmedium Sie einsetzen. Näheres hierzu erfahren Sie auf den nachfolgenden Seiten.

Entfernen Sie auch den Batteriesicherungsstreifen am Innenknauf, um den Zylinder zu bestromen.

Wichtig: Bitte lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Programmierung beginnen. Wir wünschen Ihnen viel Freude mit Ihrem neuen Schließsystem.

Allgemeines secuENTRY easy plus

Das secuENTRY easy plus gibt es in drei Ausstattungsvarianten:

• secuENTRY easy PINCODE
  • secuENTRY easy FINGERPRINT
  • secuENTRY easy plus PASSIVTRANSPONDER

In den Set-Ausführungen secuENTRY easy plus PINCODE und secuENTRY easy plus FINGERPRINT ist die Tastatur bereits am im Zylinder angemeldet.

Administratorcode / QR-Code

Jedem secuENTRY easy plus Set mit Tastatur liegen drei QR-Codes bei, die sowohl bei der Einrichtung der Öffnungsmöglichkeit über die BURG-WÄCHTER KeyApp wie auch zum nachträglichen Anmelden und Anlernen einer Tastatur oder eines Zylinders und für Firmware Updates benötigt werden.

Ohne eine zugehörige Tastatur können Öffnungsmedien (Benutzer, Aktive-, Passiv-Transponder) nur über die optionale secuENTRY Windows PC-Software an den Zylinder angelernt werden.

Der Administratorcode befindet sich ebenfalls auf dem QR-Code des Innenknaufs (Hauptknauf). Im secuENTRY easy plus PINCODE und secuENTRY easy plus FINGERPRINT ist der Administratorcode werksseitig auf 1 - 2 - 3 - 4 - 5 - 6 eingestellt. Bitte ändern Sie unbedingt den werkseitig eingestellten Administratorcode auf einen individuellen Code!

Achtung! Bei Verlust des Administrator- und / oder des QR-Codes ist das Umprogrammieren bzw. die Nutzung aller Administratorfunktionen nicht mehr möglich. Bitte sorgfältig aufbewahren!

SN: 10x9x100x34 MAC: 30x42x25x00x00x25 AES: 40x99x13x70x70x40x43x51x87x97x96x05x2x85x72x06 TYPE: 12 SN: 10x29x00x38 MAC: 30x42x25x00x00x69 AES: 67x25x43x42x88x86x00x70x77x84x04x93x17x28x89x98 ADM: 125/150 UID: 04x32x37x61x64x14x80x00x00x00 BW: 75x89x14x34x99xACx17x38x08x50x61x54x51x16x84x43 Type: 2 3

Sollten Sie ein secuENTRY easy plus PASSIVTRANSPONDER erworben haben, so ist im Feld „Type“ die Nummer des jeweiligen Transponders hinterlegt.

Tipp: Der QR-Code kann auch in elektronischer Form als Datei eingescannt oder als Foto auf einem geschützten Datenträger gespeichert werden.

Für evtl. auftretende Verletzungen oder Schäden, die bei der Montage oder durch unsachgemäße Handhabung entstehen, übernimmt der Hersteller keine Haftung.

Zusätzliche Funktionen über optionale secuENTRY Software, z. B.:

• Benutzeradministration
- Rechtevergabe
- Historienfunktion

Optische Signalisierung Innenknauf

Im Drehknauf auf der Türaußenseite befindet sich eine optische Signalisierung in Form einer LED.

Folgende Hinweise erhalten Sie über diese LED:

• 1 x kurz: Zylinder kuppelt ein
- 2 x kurz: Zylinder kuppelt aus
- 3 x kurz: Transponder TAG erkannt, keine Öffnungsberechtigung
- 4 x kurz: Permanentöffnung aktiviert
- 1 x kurz, 1 x lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus
- 5 × kurz, 2 Sek. Pause, Wiederholung auf 20 Sek.: Batterie im Zylinder leer

Optische Signalisierung Außenknauf

Im Drehknauf auf der Türaußenseite befindet sich eine optische Signalisierung in Form einer LED.

Folgende Hinweise erhalten Sie über diese LED:

• 1 x kurz: Zylinder kuppelt ein
• 2 x kurz: Zylinder kuppelt aus
- 3 x kurz: Transponder TAG erkannt, keine Öffnungsberechtigung
- 4 x kurz: Permanentöffnung aktiviert
- 1 x kurz, 1 x lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus
- 5 × kurz, 2 Sek. Pause, Wiederholung auf 20 Sek.: Batterie im Zylinder leer

Technische Daten

Sperrzeiten Nach 3 ×	falscherCodeeingabe 1 Minute,danach jeweils 3 Minuten
Display In 12 Sprachen einstellbar
Zuverlässige Umgebungs-bedingungen*	-15 °C / +50 °C / bis zu 95 % rel. Luftfeuchtigkeit (nicht kondensierend) Das Display kann bei extremen Temperaturwechseln träge reagieren bzw. verdunkeln.
Schutzart Schutzart Tastatur PINCODE IP65Schutzart Tastatur Fingerprint IP55Schutzart Zylinder IP65
Spannungs-versorgung	2 x MIGNON LR6 AA ALKALINE für die Tastatur2 x MIGNON LR6 AA ALKALINE für denInnenknauf1 x CR 123A Lithium für den Außenknauf
Sendeleistung und Frequenzbereich:	Bluetooth Low Energy, Maximum TransmitOutput Power 7,5dBmFrequency usage range 2,402GHz ... 2,483 GHz

Öffnen

Das secuENTRY easy plus Set kann je nach Ausstattungsvariante über einen 6-stelligen Zahlencode, die BURG-WÄCHTER KeyApp, mit dem Passiv-Transponder, mit dem Aktiv-Transponder oder Fingerprint bedient werden.

Öffnen mit Pincode

• Schalten Sie die Tastatur über die ⏻ Taste ein
• Geben Sie den 6-stelligen Pincode (werksseitig „1-2-3-4-5-6“) ein. Im Display erscheint „Bitte Drehknauf betätigen!“ und die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.
  • Drehen Sie den Zylinderknauf

Öffnen mit Fingerprint

• Schalten Sie die Tastatur über die ⏻ Taste ein
• Ziehen Sie den angelernten Finger von oben nach unten mittig über den Sensor. Im Display erscheint „Bitte Drehknauf betätigen!“ und die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.
  • Drehen Sie den Zylinderknauf

Öffnen mit dem Passiv-Transponder

• Halten Sie den Transponder stirnseitig im Abstand von maximal 1 cm vor den Zylinderknauf. Die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.
  • Drehen Sie den Zylinderknauf
  Bitte beachten Sie, dass die Tastatur bei dem Öffnungsvorgang mit der KeyApp, dem Aktiv- oder Passiv-Transponder vorher nicht über die ⏻ -Taste eingeschaltet werden darf!

Öffnen mit dem Aktiv-Transponder

- Betätigen Sie 1x kurz den Öffnungsbutton im Abstand von maximal 4 m vor dem secuENTRY easy plus Zylinderknauf. Die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.

• Drehen Sie den Zylinderknauf

Öffnen mit der BURG-WÄCHTER KeyApp

• Halten Sie Ihr Smart Device vor den Zylinderknauf und drücken Sie den Öffnungsbutton der KeyApp.
  • Die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.
  • Drehen Sie den Zylinderknauf

BURG-WÄCHTER KeyApp

Die BURG-WÄCHTER KeyApp können Sie im App Store bzw. im Google Play Store herunterladen. Geben Sie hierfür einfach den Suchbegriff „secuENTRY“ oder „KeyApp“ ein. Kompatibel mit Samsung Galaxy S4, S4 mini, S5 und S5 mini, S6, S6-Edge, S7, S7-Edge, S8, S8Plus ab Android 4.3 KitKat oder 5.0 Lollipop, Apple iPhone 4S, 5, 5S, 6, 6Plus, 6S, 6S-Plus,7 und 7-Plus ab iOS 10.3.2.

Bitte prüfen Sie unter: www.burg.biz/secuentry/description ob weitere Smartphones kompatibel mit der App sind.

Verpackungsinhalt

secuENTRY easy plus PINCODE

Allgemeines

Die Bedienung des elektronischen Zylinders erfolgt über die Eingabe eines Pincodes. Zusätzlich kann das Schloss über die BURG-WÄCHTER KeyApp, passiv und aktiv Transponder bedient werden.

Verpackungsinhalt

1 QR-Code Tastatur
2 Tastatur
3 Außenknauf
4 Befestigungsmaterial 1 Tastatur
5 Befestigungsmaterial 2

Tastatur (Klebepads)

6 Gummiabdeckung

7 Schraubendreher Tx (Größe 8)
8 Stulpschraube
9 Innensechskantschlüssel (Größe 3)
10 Zwei QR-Codes pro Zylinder
11 Zylinder
12 Wandhalterungsplatte
13 Sichtschutzfolie

Mit der secuENTRY Fingerprint Tastatur können bis zu 24 Finger einprogrammiert werden. Die Nutzer werden separat angelegt (USER.xxxx FP). Zusätzlich kann das Schloss über einen Pincode, die Burg-Wächter Keyapp oder Transponder bedient werden.

Verpackungsinhalt

1 QR-Code Tastatur
2 Tastatur
3 Außenknauf
4 Befestigungsmaterial 1 Tastatur
5 Befestigungsmaterial 2 Tastatur (Klebepads)
6 Gummiabdeckung

7 Schraubendreher Tx (Größe 8)
8 Stulpschraube
9 Innensechskantschlüssel (Größe 3)
10 QR-Code Zylinder
11 Zylinder
12 Wandhalterungsplatte
13 Sichtschutzfolie

Achtung! Der Fingerprint Sensor darf nicht mit Reinigungsmitteln gesäubert werden. Bitte benutzen Sie hierfür ein leicht feuchtes Tuch.

Funktionen

- Anzahl Benutzer gesamt: bis zu 50 davon Anzahl Fingerprints: bis zu 24

secuENTRY easy plus Passivtransponder

Allgemeines

Die Bedienung des elektronischen Zylinders erfolgt über einen Passiv-Transponder. Zusätzliche Transponder können über die secuENTRY Software oder eine Tastatur angemeldet werden.

Verpackungsinhalt

3 Außenknauf
6 Gummiabdeckung
7 Schraubendreher Tx (Größe 8)
8 Stulpschraube
9 Innensechskantschlüssel (Größe 3)
10 QR-Code Zylinder
11 Zylinder

Schematische Darstellung der Menüfunktionen

Wenn im Display das Symbol „Func:M“ erscheint, gelangen Sie durch Drücken der Taste „Function“ ins Menü. Im Menü haben Sie dann über die Tasten „1“ und „2“ eine Scroll Funktion, um sich durch die Struktur zu navigieren. Über die Taste ← (Enter) gelangen Sie in die nächste Menüebene.

Achtung!

Die Menüstruktur kann je nach Softwareversion der Tastatur variieren.

Aufbau Menüstruktur

Menü Codeänderung

Menü Sprache / Language

Menü Administrator

Menü Benutzer anlegen

Anlegen: Code

Anlegen: sE Key

Anlegen: Transponder 1,2

Anlegen: Fingerprint

Menü Benutzer zuordnen

Anlegen: Code

Anlegen: sE Key

Anlegen: Transponder 1,2

Anlegen: Fingerprint

Menü Löschen

Menü Zeitfunktionen

Einstellen der Uhrzeit 2,3

Einstellen des Datums 2,3

Menü Setup

Anmelden

Reorganisieren

Sendeleistung

Firmware Update

Display Kontrast

Programmieren

Menü FP Reset 1,2

Menü Info

Info EE Version und Seriennummer

Info AE Version und Seriennummer

Info Laufzeit

Info Öffnungszähler

Info Inbetriebnahmedatum

Beschreibung der Menüstruktur

Nachfolgend werden die Funktionen für die Produkte ENTRY Pincode und ENTRY Fingerprint beschrieben.

Menü Codeänderung

Änderung des Administratorcodes sowie der Benutzercodes.

• Schalten Sie die Tastatur über die Taste 🔊 ein
• Drücken Sie anschließend FUNC
  Es erscheint „Menü/Codeänderung“
• Bestätigen Sie die Auswahl mit ←
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis der Administrator / Benutzer angezeigt wird, dessen Code geändert werden soll
• Bestätigen Sie mit
• Geben Sie den bisher gültigen (alten) Code ein und drücken
• Geben Sie den neuen Code ein und bestätigen mit
• Wiederholen Sie die Eingabe und bestätigen erneut mit

Hinweis: Bei erstmaliger Inbetriebnahme eines Zylinders, werden zusätzlich Angaben zum aktuellen Datum und zur Uhrzeit abgefragt:

• Eingabe des Tages (2-stellig), bestätigen Sie die Auswahl mit
• Eingabe des Monats (2-stellig), bestätigen Sie die Auswahl mit
• Eingabe des Jahres (2-stellig), bestätigen Sie die Auswahl mit ←
• Eingabe der Stunde (2-stellig), bestätigen Sie die Auswahl mit
• Eingabe der Minuten (2-stellig), bestätigen Sie die Auswahl mit
  Bei richtiger Eingabe erscheint „Codeänderung druchgeführt“.

Menü Sprache / Language Spracheinstellung

• Schalten Sie die Tastatur über die Taste ^○ ein.
• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“.
• Scrollen Sie mit der Taste 2 bis Menü Administrator erscheint.
• Bestätigen mit
• Über die Taste 1 bzw. 2 solange scrollen, bis die gewünschte Sprache erscheint.
• Mit ← bestätigen.

Menü Administrator

Im Menü Administrator stehen Ihnen verschiedene Untermenüs zur Verfügung.

Untermenü Benutzer mit Code anlegen

• Schalten Sie die Tastatur über die Taste ^○ ein.
• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“.
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
• Bestätigen mit ←. Es erscheint der Menüpunkt „Ben. anlegen“.
• Bestätigen mit
• Scrollen Sie mit der Taste 2 bis „Benutzer anlegen: Code“ erscheint
• Bestätigen Sie mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.
• Der nächste freie Speicherplatz wird angezeigt (z. B. USER.003)
• Geben Sie den 6-stelligen Code ein und bestätigen Sie 2 × mit
• Im Display erscheint „Daten wurden gespeichert“.

Untermenü Benutzer mit Transponder anlegen

• Schalten Sie die Tastatur über die Tastelein.
• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“.
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
• Bestätigen mit ←. Es erscheint der Menüpunkt „Ben. anlegen“.
• Bestätigen mit
• Scrollen Sie mit der Taste 2 bis „Anlegen Transponder“ erscheint.
• Bestätigen Sie mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.
• Halten Sie den anzumeldenden Transponder stirnseitig auf den Außenknauf .Im Display erscheint „USER.xxxx TR erfolgreich angelegt“.

Untermenü Benutzer mit Fingerprint anlegen

(Funktion nur aktiv bei ENTRY Fingerprint und mit der Tastatur ENTRY KP FP)

• Schalten Sie die Tastatur über die Taste ein.
• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
• Bestätigen mit ←Es erscheint der Menüpunkt „Ben. anlegen“
• Bestätigen mit

- Scrollen Sie mit der Taste 2 bis der Menüpunkt „Anlegen: Fingerprint“ erscheint.

- Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.

- Im Display erscheint „Finger anlernen“.

- Ziehen Sie den anzulernenden Finger mehrmals mittig über den Sensor (Im Display wird die Anzahl mitgezählt).

- Im Display erscheint „User_XXX_FP“ erfolgreich angelernt.

Untermenü Benutzer mit sE Key (Aktivtransponder) anlegen:

• Schalten Sie die Tastatur über die Taste ein.
• Drücken Sie anschließend FUNC – Es erscheint „Menü/Codeänderung“.
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
• Bestätigen Sie die Auswahl mit
• Es erscheint der Menüpunkt „Benutzer anlegen“.
• Bestätigen Sie die Auswahl mit
• Scrollen Sie mit der Taste 2 bis „Anlegen: „sE Key“ erscheint.
• Bestätigen Sie die Auswahl mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.
• Betätigen Sie den sE Key in der Nähe des Zylinders.
• Im Display erscheint „USER.xxxx KY erfolgreich angelegt“.

Untermenü Zuordnen eines Codes

- Über diese Funktion haben Sie die Möglichkeit, einem bereits vorhandenen Benutzer nachträglich einen Code zuzuordnen. Gehen Sie hierzu wie folgt vor:

• Schalten Sie die Tastatur über die Taste ein.
• Drücken Sie anschließend FUNC – Es erscheint „Menü/Codeänderung“.
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
• Bestätigen Sie die Auswahl mit
• Scrollen Sie mit der Taste 2 bis „Zuordnen“ erscheint.
• Bestätigen Sie die Auswahl mit
• Scrollen Sie mit der Taste 2 bis „Benutzer anlegen: Code“ erscheint.
• Bestätigen Sie die Auswahl mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.
• Scrollen Sie zu dem Benutzer, dem Sie einen Code zuordnen möchten und bestätigen Sie mit
• Geben Sie einen 6-stelligen Code ein und bestätigen Sie 2 × mit
• Im Display erscheint „Daten wurden gespeichert“.

Untermenü Zeitfunktionen (nur bei Premium)

Hier werden Uhrzeit und Datum eingestellt

Untermenü Zuordnen eines Transponders

Über diese Funktion haben Sie die Möglichkeit, einem bereits vorhandenen Benutzer nachträglich einen Transponder zuzuordnen. Gehen Sie hierzu wie folgt vor:

• Schalten Sie die Tastatur über ⏻ die Taste ein.
• Drücken Sie anschließend FUNC – Es erscheint „Menü/Codeänderung“.
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
• Bestätigen Sie die Auswahl mit ←
• Scrollen Sie mit der Taste 2 bis „Zuordnen“ erscheint.
  • Bestätigen Sie die Auswahl mit ←
• Scrollen Sie mit der Taste 2 bis „Benutzer anlegen: Transponder“ erscheint.
• Bestätigen Sie die Auswahl mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.
• Scrollen Sie zu dem Benutzer, dem Sie einen Transponder zuordnen möchten und bestätigen Sie mit ←
• Halten Sie den Transponder direkt stirnseitig vor den Außenknauf und bestätigen Sie auf der Tastatur mit ←
• Im Display erscheint „USER.xxxx TR erfolgreich angelegt“.

Untermenü Zuordnen eines Fingers

Über diese Funktion haben Sie die Möglichkeit, einem bereits vorhandenen Benutzer nachträglich einen Finger zuzuordnen. Gehen Sie hierzu wie folgt vor:

• Schalten Sie die Tastatur über ⏻ die Taste ein.
• Drücken Sie anschließend FUNC – Es erscheint „Menü/Codeänderung“.
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
  • Bestätigen Sie die Auswahl mit
• Scrollen Sie mit der Taste 2 bis „Zuordnen“ erscheint.
  • Bestätigen Sie die Auswahl mit ←
• Scrollen Sie mit der Taste 2 bis „Benutzer anlegen: Fingerprint“ erscheint.
  • Bestätigen Sie die Auswahl mit ←
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.
• Scrollen Sie zu dem Benutzer, dem Sie einen Finger zuordnen möchten und bestätigen Sie mit ←
• Ziehen Sie den anzulernenden Finger mehrmals mittig über den Sensor (im Display wird die Anzahl mitgezählt).
• Im Display erscheint „USER.xxxx FP erfolgreich angelegt“.

Untermenü Löschen

Sie haben die Möglichkeit, einen Benutzer über dieses Menü zu löschen.

• Schalten Sie die Tastatur über ⏻ die Taste ein.
• Drücken Sie anschließend FUNC – Es erscheint „Menü/Codeänderung“
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
  • Bestätigen Sie die Auswahl mit ←
• Scrollen Sie mit der Taste 2 bis „Admin. Einstell. Löschen“ erscheint.
  • Bestätigen Sie die Auswahl mit ←
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.
• Scrollen Sie zu dem Identmedium, welches Sie löschen möchten und bestätigen Sie 2x mit ←
• Im Display erscheint „Datensatz gelöscht“.

Einstellen der Uhrzeit:

In der Standardfunktion nicht verfügbar.

Einstellen des Datums:

In der Standardfunktion nicht verfügbar.

Untermenü Setup

Allgemeine Systemeinstellungen

Anmelden

Beim Austausch des Zylinders oder der Tastatur müssen beide Einheiten neu aufeinander abgestimmt werden, damit beide wieder miteinander kommunizieren können.

Anmelden einer Tastatur

• Schalten Sie die Tastatur über die Taste 🔊 ein.
• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“.
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das „Menü Administrator“ gelangen.
• Bestätigen Sie mit
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menü Admin. Einstell. „Setup“ gelangen.
• Bestätigen Sie mit
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menü Admin. Setup Anmelden gelangen.
• Bestätigen Sie mit
• Geben Sie den Admin. Code der anzulernenden Einheit ein.
• Nach erfolgreicher Anmeldung erscheint „Daten wurden gespeichert“.

Achtung! Stellen Sie sicher, dass sich keine andere, bestromte secuENTRY-Einheit, beim Anmelden einer neuen Tastatur bzw. eines neuen Zylinders, in unmittelbarer Nähe befindet, da diese fälschlicherweise angesprochen werden könnten. Im Zweifelsfall sind diese Einheiten vorher stromlos zu machen (Batterien entfernen).

Reorganisieren

Es wird empfohlen, diese Funktion aufzurufen, wenn mehrere Benutzer gelöscht worden sind.

• Schalten Sie die Tastatur über die Taste ein
• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint
• Bestätigen mit
• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Setup“ erscheint
• Bestätigen mit
• Es erscheint der der Menüpunkt „Reorganisieren“
• Bestätigen mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen
• Es erscheint „Reorganisierung läuft“

Untermenü FP-Reset

(Funktion nur aktiv bei ENTRY Fingerprint und mit der Tastatur ENTRY KP FP)

Sendeleistung

Über die Sendeleistung wird das System bzgl. des Stromverbrauchs optimiert, die Funkreichweite des Zylinders und der Tastatur vergrößert oder verkürzt. Im Auslieferungszustand ist eine geringe Sendeleistung eingestellt um eine möglichst lange Batterielebensdauer zu bekommen. Die Sendeleistung sollte nur erhöht werden, sollte es zu wiederholten Übertragungsproblemen kommen. In der Regel muss die Einstellung nicht angepasst werden.

Firmware Update

Die secuENTRY Tastatur kann sequentiell über die Burg-Wächter KeyApp aktualisiert werden. Bitte entnehmen Sie das genaue Vorgehen der Anleitung der ConfigApp.

Display Kontrast

• Schalten Sie die Tastatur über die Taste ♦ein.
• Drücken Sie anschließend FUNC – Es erscheint „Menü/Codeänderung“
• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
  • Bestätigen Sie die Auswahl mit
• Scrollen Sie mit der Taste 2 bis „Setup“ erscheint.
  • Bestätigen Sie die Auswahl mit
• Scrollen Sie mit der Taste 2 bis „Display Kontrast“ erscheint.
  • Bestätigen Sie die Auswahl mit
• Wählen Sie mit der Taste 1 (schwächer) oder Taste 2 (stärker) die gewünschte Kontraststufe aus.

Programmieren

Über Programmieren können Sie einen mit der PC-Software erzeugten Datensatz in die Tastatur einspielen. Der Datensatz kann sowohl mit der PC-Software als auch mit der secuENTRY ConfigApp programmiert werden.

• Schalten Sie die Tastatur über Taste ♦ein.
- Drücken Sie anschließend FUNC – Es erscheint „Menü/Codeänderung“.
- Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint.
• Bestätigen Sie die Auswahl mit
- Scrollen Sie mit der Taste 2 bis „Setup“ erscheint.
• Bestätigen Sie die Auswahl mit
- Scrollen Sie mit der Taste 2 bis „Programmieren“ erscheint.
• Bestätigen Sie die Auswahl mit
- Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen.
- Im Display erscheint die Meldung „Start the Filetransmission“. Die Tastatur befindet sich nun im Programmiermodus und kann mit der PC-Software bzw. der ConfigApp programmiert werden.

Alle abgespeicherten Fingerprints werden gelöscht, die zugehörigen Benutzer bleiben allerdings erhalten. Bei wiederholten Fehlfunktionen im Rahmen der Fingerprintnutzung wählen Sie bitte dieses Menü und folgen den Anweisungen im Display.

Menü Info

Unter dieser Funktion können Sie sich mehrere Informationen des Systems anzeigen lassen.

• Schalten Sie die Tastatur über die Taste ^1 ein
• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“
• Scrollen Sie mit der Taste 2 bis „Menü Info“ erscheint.
• Bestätigen mit
• Über Taste 1 bzw. 2 können Sie zwischen folgenden Informationen scrollen:
• Versions- und Seriennummer der Tastatur
• Versions- und Seriennummer des Zylinders
• Betriebszeit des Zylinders
• Öffnungsvorgänge des Zylinders
• Inbetriebnahme Datum und Uhrzeit des Zylinders

Hinweis: Aus Sicherheitsgründen werden die vollständigen Informationen des Zylinders nur nach Eingabe des gültigen Administratorcodes angezeigt.

Montage secuENTRY easy plus Zylinder

Im Folgenden wird Ihnen der Einbau des secuENTRY easy plus Zylinders erklärt. Bitte lesen Sie vor der Montage diese Montageanleitung sorgfältig durch.

Hinweis:

Das Grundmaß des Zylinders beträgt je Seite 30 mm. Der Zylinder verfügt auf der Innenseite über ein spezielles Rastsystem und für den Außenknauf ist ein Adaptersatz beigefügt, der es Ihnen ermöglicht den Zylinder auf Türdicken bis 119 mm (61/59, gemessen Mitte Stulpschraube) einzusetzen. Ein vorheriges Aufmaß ist nicht erforderlich. Passend zu den Adapterlängen liegen Ihrem Set die entsprechenden Schrauben bei. Im Auslieferzustand ist der Zylinder Innenknauf komplett zusammengeschoben (geringste Türdicke). Bevor Sie den Zylinder in die Tür einsetzen ist eine Vorabjustierung auf die vorhandene Türstärke vorzunehmen.

Das Lösen und das Fixieren vom Innenknauf erfolgt über eine integrierte Madenschraube im Drehknauf.

Achtung! Ziehen Sie den Innenknauf niemals komplett von der Welle, da in diesem Fall die Elektronik zerstört wird! Die Madenschraube, die die Rastung auf der Welle sicherstellt, darf nur leicht gelöst werden und verbleibt immer im Kunststoffknauf. Die Madenschraube dient als Abziehsicherung!

Gehen sie bei der Montage sorgfältig vor. Vermeiden sie unbedingt Stöße oder Sturzbewegungen. Das Schloss darf weder gefettet noch geölt werden.

Gehen Sie beim Einbau wie folgt vor:

1 Grobe Feststellung der Türstärke (inkl. Beschläge)
2 Ziehen Sie den Außenknauf von der Welle, verschieben Sie den Innenknauf über das Ratsystem (Abstände 2,85 mm) auf das gewünschte Maß.

Innenknauf 30 mm Verstellweg

Schematische Darstellung Innenknauf-Verstellung

3 Je nach Türstärke haben Sie die Möglichkeit, auf der Außenseite passende Adapter aufzusetzen, um eine verbesserte Führung des Notschlüssels zu haben.

Folgende Kombinationen sind möglich:

Abstand Stulpschraube/ Beschlag (mm) an der Außenseite	Adapter 1 Adapter 2
< 43 --
44-53X -
54-60XX

x: Auswahl
-: nicht vorgesehen

Tab. 1: Abstand Stulpschraube / Beschlag [mm] an der Außenseite und dazu notwendige Adapter.

M2 × 10 Adapter 1

2,9×16Adapter 2

4 Den secuENTRY easy Zylinder von innen nach außen durch das Einsteckschloss in der Tür schieben und anschließend die Stulpschraube anziehen.

5 Verschieben Sie den Innenknauf auf der Welle bis Sie das gewünschte Maß erreicht haben. Bitte achten Sie darauf, dass der Abstand Dreh knauf / Türbeschlag mindestens 1mm beträgt. Befestigen Sie anschließend den Drehknauf über die Madenschraube.

6 Bevor Sie den Außenknauf befestigen, prüfen Sie bitte, ob Sie die mitgeliefert Abdeckung für den Profilzylinderausschnitt einsetzen möchten. In diesem Fall ziehen Sie die Schutzfolie ab und befestigen die Abdeckung im Ausschnitt des Schlosses.

7 Außenknauf auf den Zylinder bzw. den entsprechenden Adapter stecken und mit der Schraube festschrauben. Die passende Zuordnung und Abstufung entnehmen Sie bitte der Tabelle.

Montage Außenknauf:

Schraube Adapter

Schrauben Adapterlänge Maß A
M4x16 7 mm <= 32
M4x20 11 mm	32,5 - 36,0
M4x25 16 mm	36,5 - 41,0
M4x30 21 mm	41,5 - 46,0
M4x35 26 mm	46,5 - 51,0
M4x40 31 mm	51,5 - 56,0
M4x45 36 mm	56,5 - 61,0

Übersicht der Schrauben und

Sechskantadapter Abb. im Maßstab 1:1

M4x16 M4x20 M4x25 M4x30 M4x35 M4x40 M4x45 L = 7 L = 11 L = 16 L = 21 L = 26 L = 31 L = 36

Adapter (L = Länge in mm)

8 CR123A Lithium Batterie mit der richtige Polarität (Pluspol nach vorne) einlegen.
9 Schieben Sie die Hülse auf den Außenknauf und rasten Sie diese ein.
10 Entfernen Sie den Batteriesicherungsstreifen am Innenknauf.
11 Der Funktionstest muss bei geöffneter Tür durchgeführt werden.

Maße secuENTRY easy plus Zylinder

Außenseite Ø 34 57 1-29 30 30 1-31 Innenseite 52 Ø 30

MaBangabe in mm

Montage secuENTRY easy plus Tastatur

Die Tastatur ist nur im Set secuENTRY easy Pincode und secuENTRY easy Fingerprint enthalten.

Achtung! Bitte beachten Sie, dass die Tastatur nicht auf der Tür selbst angebracht werden darf, um keine Erschütterungen beim Türzufallen zu übertragen. Die auf der Tastaturrückseite angebrachte Membran darf auf keinen Fall mit Kleber und / oder anderen Substanzen verschlossen werden! Ein Luftaustausch muss auch nach der Montage möglich sein!

• Befestigungsposition der Tastatur ermitteln.
  Dafür am gewünschten Befestigungsort ein Öffnungsgeheimnis (z. B. Pincode, Fingerprint...) eingeben und prüfen, ob sich das Schloss öffnen lässt.
  • Tastatur entsprechend platzieren.

Sollten Sie die Wandhalterung aufkleben, achten Sie bitte unbedingt auf saubere Oberflächen, welche frei von z. B. Fett-, Öl- und Silikonfilmen oder anderen Schmutzpartikel sein müssen. Entfernen Sie vollständig die Schutzfolie der beigefügten Klebepads, kleben Sie alle Pads auf die Wandhalterung und drücken Sie diese danach fest auf die gewünschte Position. Achten Sie bei der Montage bei kälteren Temperaturen darauf, dass die Endklebekraft bei 20°C erst nach 72 Std. erreicht wird, wobei Wärme den Prozess beschleunigt (z. B. wird bei 65°C die Endklebkraft nach einer Stunde erreicht).

Beim Aufkleben der Halteplatte auf die farbige Sichtschutzfolie gelten die oben genannten Bedingungen zur Sauberkeit der Oberflächen und der Festigkeit der Klebepads.

Um ein blasenfreies Anbringen der farbigen Sichtschutzfolie zu ermöglichen, gehen Sie bitte wie folgt vor:

• Geben Sie etwas Wasser mit ein paar Tropfen Geschirrspülmittel in ein Glas, rühren Sie es vorsichtig schaumfrei um, und benetzen damit die Oberfläche, auf die die Folie geklebt wird.
• Ziehen Sie 1 cm der Folie an einer Kante der weißen Folienschutzschicht ab und richten Sie sie aus. Für Änderungen der Position heben Sie diese vorsichtig ab, und legen Sie diese neu auf.
• Streifen Sie nun die klebende Folie z.B. mit einem Kunststoffspachtel von der Anlagefläche aus in Richtung der noch befestigten Folienschutzschicht ab.

Achtung! Verwenden Sie nur so viel Flüssigkeit wie gerade notwendig.

- Schieben Sie die Tastatur von oben auf, bis der Rasthaken der Grundplatte in das Tastaturgehäuse einrastet. Damit ist die Tastatur gegen unbefugtes Entfernen gesichert.

- Führen Sie einen Funktionstest der Einheit bei geöffneter Tür durch. Geben Sie hierfür mehrmals ein gültiges Öffnungsgeheimnis (z. B. Pincode, Fingerprint...) ein.

Auf der Tastaturoberfläche kann auf Grund der Oberflächenbeschaffenheit kaum Schmutz anhaften. Verstaubte oder verschmutzte Oberflächen werden mit einem feuchten Tuch abgewischt. Es dürfen weder alkoholhaltige Reinigungsmittel (Spiritus, SIDOLIN ® o. ä.) noch aggressive Reinigungsmittel (Aceton o. ä.) eingesetzt werden, da diese zur Zerstörung der Oberfläche bzw. des Sensors führen.

Batteriewechsel secuENTRY easy plus Tastatur

- Entfernen Sie den Gehäusedeckel an der Unterseite, indem Sie die 2 Schrauben lösen (Tx 8).

- Ziehen Sie den Batteriefachdeckel nach unten bis er ausrastet und wechseln Sie die Batterien.

Beim Einsetzen der neuen Batterien achten Sie auf die richtige Polung, die im Gehäuse abgebildet ist.

- Zum Verschließen drücken Sie zunächst den Batteriefachdeckel an den Schraubenpositionen in die Vertiefung bevor Sie die untere Seite durch Andrücken einrasten.

• Verschrauben Sie den Batteriefachdeckel.

Achtung! Vermeiden Sie, dass Feuchtigkeit beim Batteriewechsel in die Tastatur gelangt.

Batteriewechsel Knauf (Innenseite)

1 Lösen Sie mit dem beigefügten Innensechskantschlüssel die obere Madenschraube am Deckel des Zylinders. Diese kann nur bis zum Öffnen des Deckels ausgedreht werden und fällt nicht heraus.

2 Klappen Sie den Deckel auf

3 Wechseln Sie die Batterien. Achten Sie dabei auf die richtige Batterie polung, die auf dem Gehäuse an der gekennzeichneten Stelle aufgebracht ist.

4 Montieren Sie den Deckel erneut.

Batteriewechsel Außenknauf

- Drücken Sie die Rasten mit dem beiliegenden Werkzeug zurück und ziehen Sie die Knaufhülse ab.

• Tauschen Sie die Batterie aus und achten Sie dabei auf die richtige Polung.

- Schieben Sie die Knaufhülse vorsichtig wieder auf. Bitte beachten Sie: Die Verrastung ist nur in einer Position möglich!

Achtung! Achten Sie darauf das Kabel nicht zu quetschen. Achten Sie auf den korrekten Sitz des O-Ringes.

Rasten Sie die Knaufhülse wieder ein.

Funktion des Notschlüssels (Außenseite)

Mit dem mechanischen Notschlüssel verschaffen Sie sich Zutritt bei Störungen des Systems.

1 Notschlüssel am Gelenk aufklappen und anschließend durch den angedeuteten Schlitz auf der Abdeckung einführen.

2 Schlüssel um 90° im Uhrzeigersinn drehen. Dabei eventuell den Außenknauf ein wenig nach rechts und links bewegen, um den Mechanismus freizugeben.
3 Drehen des Außenknaufes. Die Öffnung erfolgt nach spätestens einer vollen Umdrehung.

Schlüssel wieder zurückdrehen und herausziehen. Zum Schließen des Notschlosses muss der Drehknauf zwei Umdrehungen in beide Richtungen gedreht werden.

Demontage secuENTRY easy plus Tastatur von Wandhalterung

- Entfernen Sie den Gehäusedeckel an der Unterseite, indem Sie die 2 Schrauben lösen (Tx 8).

- Ziehen Sie den Batteriefachdeckel nach unten bis er ausrastet und wechseln Sie die Batterien.

- Drücken Sie die Raste mit einem schmalen Werkzeug (z. B. Schlitz-Schraubendreher) nach unten und ziehen Sie die Tastatur nach oben.

Um Ihnen ein qualitativ einwandfreies und hochwertiges Produkt zu liefern und Ihnen im Service- oder Reparaturfall optimal zu helfen, ist es erforderlich, dass fehlerhafte oder defekte Geräte zusammen mit dem gültigen Administratorcode und dem / der QR-Code(s) bei Ihrem Händler zusammen mit dem Originalkaufbeleg vorgelegt werden.

Bei Rücksendungen aufgrund Ihres Widerrufrechts müssen sich darüber hinaus alle Geräteteile in Werkseinstellung befinden und die Siegel am Zylinder und am Knauf müssen unbeschädigt sein. Im Falle einer Nichtbeachtung erlischt die Gewährleistung.

Wichtige Hinweise zu unseren Elektronikschlössern

Allgemeines: Achten Sie bitte darauf, dass die Codes und Codeträger nicht in unbefugte Hände geraten. Bewahren Sie deshalb Codes und Codeträger an einem sicheren Ort auf, so dass diese nur berechtigten Personen zugänglich sind. Falls ein Code oder Codeträger verloren geht, dann muss das Schloss auf einen neuen Code / Codeträger umgestellt oder ausgetauscht werden.

• Der Werkscode ist zu ändern, sobald das Schloss in Betrieb genommen wird.
• Einfache Codes, die leicht zu erraten sind (z. B. 1, 2, 3, 4, 5, 6) dürfen nicht verwendet werden.
• Persönliche Daten (z. B. Geburtstage) oder andere Daten, auf die bei Kenntnis über den Codeinhaber geschlossen werden könnte, dürfen nicht als Code benutzt werden.
• Nach Codewechsel ist das Schloss mehrere Male bei geöffneter Sicherheitstür zu prüfen.

Entsorgung des Gerätes

Sehr geehrter Kunde,

bitte helfen Sie Abfall zu vermeiden. Sollten Sie zu einem Zeitpunkt beabsichtigen, dieses Gerät zu entsorgen, denken Sie bitte daran, dass viele Bestandteile dieses Gerätes aus wertvollen Materialien bestehen, welche man recyceln kann.

Wir weisen darauf hin, dass derart gekennzeichnete Elektro- und Elektronikgeräte sowie Batterien, nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen. Bitte erkundigen Sie sich bei der zuständigen Stelle in Ihrer Stadt / Gemeinde nach Sammelstellen für Batterien und Elektromüll.

Hiermit erklärt die BURG-WÄCHTER KG, dass das vorliegende Gerät der Richtlinie 2014/53/EU, (RED) 2014/30/EU, (EMC) und 2011/65/EU (RoHS) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-adresse www.burg.biz abrufbar.

Über Interferenzen bei Bluetooth Geräten

Bluetooth Geräte bedienen sich derselben Frequenzbandweite (2,4 GHz) wie Wi-Fi-Geräte. Dadurch kann es zu Interferenzen kommen, die Fehler verursachen bzw. die Kommunikation unterbrechen. In einem solchen Fall sollten nicht benötigte Geräte stromlos geschaltet werden.

Druck- und Satzfehler sowie technische Änderungen vorbehalten.

Dear customer,

Optische signalering binnenknop

Schematische weergave binnenknop-verstelling
