Pluto iSize - Hochstuhl Osann - Kostenlose Bedienungsanleitung

Produkttyp	Kindersitz i-Size mit Sitzerhöhung
Marke	Osann
Modell	Pluto iSize
Zulassung	R129 (i-Size)
Kompatible Kindergröße	76 - 150 cm
Maximales Gewicht	36 kg
Mindestalter (Fahrtrichtung vorwärts)	15 Monate
Installation	Isofix + Top Tether
Einbaurichtung	Nur vorwärtsgerichtet
Kinderrückhaltesystem (76-105 cm)	Integriertes 5-Punkt-Gurtzeug
Kinderrückhaltesystem (100-150 cm)	Dreipunktgurt des Fahrzeugs
Einstellungen	Verstellbare Kopfstütze (10 Positionen), verstellbare Schultergurte
Inklusive Zubehör	Komfortpolster, Schließenschutz, Isofix-Einführhilfen
Bezugspflege	Maschinenwäsche bei 30°C, Schonwaschgang. Kein Bleichmittel. Trockner bei niedriger Temperatur. Nicht bügeln. Keine chemische Reinigung.
Sicherheit	Grüne Verriegelungsanzeigen an Isofix und Top Tether, 5-Punkt-Gurt, Energieabsorption
Verwendung	Nur Fahrzeug
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Osann Kundendienst unter +49(0)7731 / 970077
Herkunft	Deutschland

Häufig gestellte Fragen - Pluto iSize Osann

Ab welchem Alter kann ich den Pluto iSize in Fahrtrichtung verwenden?

Der Sitz kann ab einem Alter von 15 Monaten in Fahrtrichtung verwendet werden, allerdings muss das Kind mindestens 76 cm groß sein.

Wie installiere ich den Sitz mit Isofix?

Schieben Sie die Einführhilfen in die Isofix-Halterungen des Fahrzeugs, verlängern Sie die Isofix-Konnektoren durch Drücken der seitlichen Knöpfe und drücken Sie sie hinein, bis ein Klicken zu hören ist. Die Anzeige wird grün, wenn die Verbindung gesichert ist. Befestigen Sie dann den Top Tether und ziehen Sie ihn fest, bis die Anzeige grün wird.

Wie stelle ich die Kopfstützenhöhe ein?

Lösen Sie die Gurte, ziehen Sie dann den roten Hebel nach oben, während Sie die Kopfstütze auf die gewünschte Höhe verschieben. Für Kinder über 105 cm verwenden Sie zuerst den Verlängerungshebel auf der Rückseite. Die Kopfstütze hat 10 Positionen.

Wann sollte ich das 5-Punkt-Gurtzeug entfernen und den Autogurt verwenden?

Das 5-Punkt-Gurtzeug kann ab 100 cm (bis 150 cm) entfernt werden. Für Kinder zwischen 100 und 105 cm können Sie wahlweise das eine oder andere System verwenden. Über 105 cm hinaus verwenden Sie nur den Dreipunktgurt des Fahrzeugs.

Kann ich diesen Sitz zu Hause verwenden?

Nein, der Pluto iSize ist ausschließlich für die Verwendung in einem Fahrzeug konzipiert. Verwenden Sie ihn nicht zu Hause.

Wie pflege ich den Bezug des Sitzes?

Der Bezug ist bei 30°C im Schonwaschgang maschinenwaschbar. Kein Bleichmittel verwenden. Trocknen nur im Trockner bei niedriger Temperatur. Nicht bügeln und nicht chemisch reinigen.

Was tun nach einem Unfall?

Der Sitz muss nach einem Unfall ersetzt werden, auch wenn er intakt erscheint. Die Belastungen können die Sicherheit beeinträchtigen.

Kann ich den Sitz nur mit dem Dreipunktgurt des Autos installieren?

Nein, die Installation erfordert zwingend die Isofix-Befestigungen und den Top Tether. Eine Installation nur mit dem Sicherheitsgurt ist nicht möglich.

Mein Kind ist zwischen 135 und 150 cm groß, gibt es Einschränkungen?

Bei Kindern dieser Größe passt der Sitz möglicherweise nicht in alle Fahrzeuge aufgrund einer niedrigen Dachposition. Überprüfen Sie die Kompatibilität mit dem Handbuch Ihres Fahrzeugs.

Wie kontaktiere ich den Osann Kundendienst?

Sie erreichen den Osann Kundendienst telefonisch unter +49(0)7731 / 970077 bei Fragen oder Problemen.

BEDIENUNGSANLEITUNG Pluto iSize Osann

Vielen Dank, dass Sie sich für unseren Kinderautositz PLUTO entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.

WARNHINWEISE

• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch und bewahren Sie diese zum späteren Nachschlagen auf, um die Sicherheit Ihres Kindes zu gewährleisten. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.
• NOTIZ – Dies ist ein erweitertes i-Size Kinderrückhaltesystem mit einer Sitzerhöhung für das erweiterte i-Size Kinderrückhaltesystem. Es ist gemäß der Verordnung Nr. 129 für die Verwendung in i-Size-kompatiblen Fahrzeugsitzpositionen zugelassen, wie von den Fahrzeugherstellern in der Fahrzeugbetriebsanleitung angegeben. Wenden Sie sich im Zweifelsfall entweder an den Hersteller des Kinderrückhaltesystems oder an den Händler.

- Der Kinderautositz Osann PLUTO ist zugelassen für eine Körpergröße zwischen 76 und 150 cm (max. 36kg).

- Der Kindersitz ist ausschließlich für den Gebrauch in Fahrtrichtung zugelassen.

- WICHTIG - Nutzen Sie den Kindersitz nicht in Fahrtrichtung, bevor das Alter des Kindes 15 Monate nicht überschreitet

- Der Kindersitz kann nur mit dem eigenen 5-Punkt-Gurtsystem für Kinder unter einer Körpergröße von 105 cm & maximal 24kg verwendet werden.

- Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder ab einer Körpergröße von mehr als 105 cm und/oder mehr als 24kg Körpergewicht genutzt werden.

- Ab einer Körpergröße von 100cm (bis maximal 150 cm) kann das 5-Punkt-Gurtsystem vom Kindersitz entfernt werden und das Kind mit dem 3-Punkt-Gurt vom PKW angeschnallt werden.

- Wenn der PLUTO für Kinder mit einer Körpergröße von 135cm bis 150cm verwendet wird, kann es vorkommen, dass der Kindersitz nicht in alle Fahrzeugtypen passt, wegen einem niedrig positionierten Fahrzeugdach an der gewählten Anbringungsseite.

- Überschreitet die Körpergröße des Kindes 150cm, muss das Kind auf den Fahrzeugsitzwechseln und mit dem 3-Punkt-Gurt des PKWs gesichert werden.

- Der Kindersitz kann ausschließlich mit der Isofix-Befestigung & Top-Tether vorwärts gerichtet eingebaut werden.

- Für den Isofix-Einbau: Achten Sie darauf, das Handbuch des Autoherstellers zu lesen.

- Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, welche in der Anleitung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.

- Verwenden Sie diesen Kindersitz nicht zu Hause. Er wurde nicht für den Gebrauch zu Hause konzipiert und sollte daher nur in Ihrem Auto verwendet werden.

- Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt auf dem Sitz.

- Der Kindersitz sollte ausgetauscht werden, wenn er bei einem Unfall starken Belastungen ausgesetzt war.

- Aus Sicherheitsgründen muss der Kindersitz auch dann im Fahrzeug befestigt sein, wenn Ihr Kind gerade nicht im Kindersitz sitzt.

- Stellen Sie immer sicher, dass alle Befestigungspunkte, die die Sitzhalterung am Fahrzeug halten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.

- Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen verursachen können, müssen ordnungsgemäß gesichert werden.

• Die steifen Gegenstände und Kunststoffteile eines Kinderrückhaltesystems müssen so platziert und installiert sein, dass sie bei alltäglichem Gebrauch nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.
- Bitte setzen Sie den Kindersitz keinem direkten Sonnenlicht aus. In direktem, intensivem Sonnenlicht wird der Kindersitz oder Teile davon sehr heiß, was Ihr Kind verletzen könnte.
- Es ist wichtig, dass tiefsitzende Gurte das Becken fest fixieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnallt sein.
- Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Gerät vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren.
- Dieser Kindersitz wurde für Kinder mit einer Körpergröße von 76 bis 150cm und einem Maximalgewicht von 36 kg konzipiert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.
• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.
- Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt werden, da der Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.

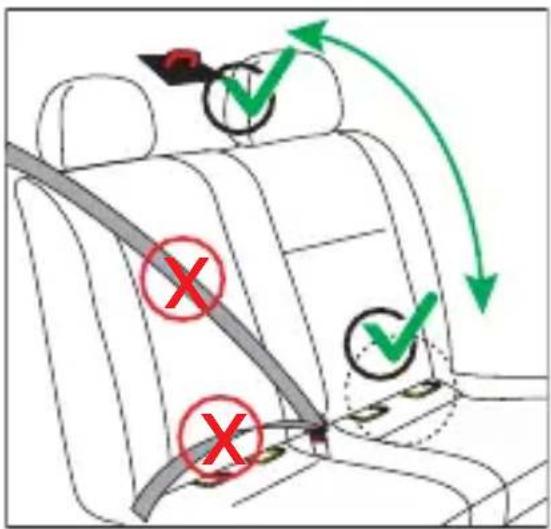

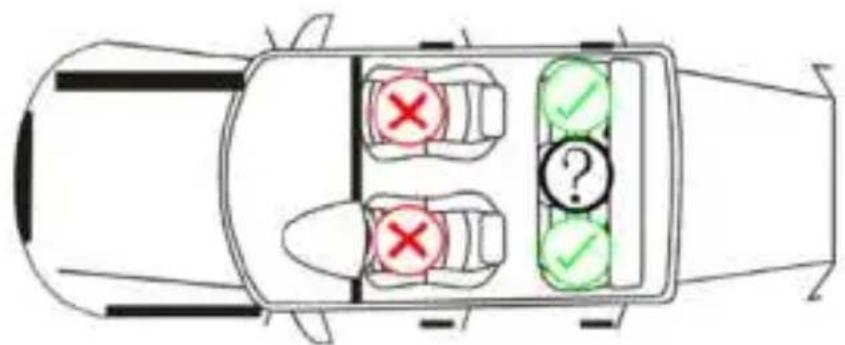

Korrekter Einbau in einem Fahrzeug

Hinweis: Wenn Sie den Kindersitz montieren, verriegeln Sie die Isofixkonnektoren des Sitzes an der Isofixhalterung des Fahrzeuges. Das verriegelte Anzeigefenster des Isofix Systems wird grün dargestellt. Haken Sie den Top-Tether an der dafür vorgesehenen Stelle in Ihrem PKW ein und zurren diesen fest, bis das Anzeigefenster am Top-Tether Gurt grün wird. Eine Montage nur mit dem 3-Punkt-Gurt des PKW ist nicht möglich.

Montage nur auf Autositzen mit Isofix-Konnektoren & Top-Tether Haken möglich! Prüfen Sie hierzu ggf. das Benutzerhandbuch Ihres PKWs.

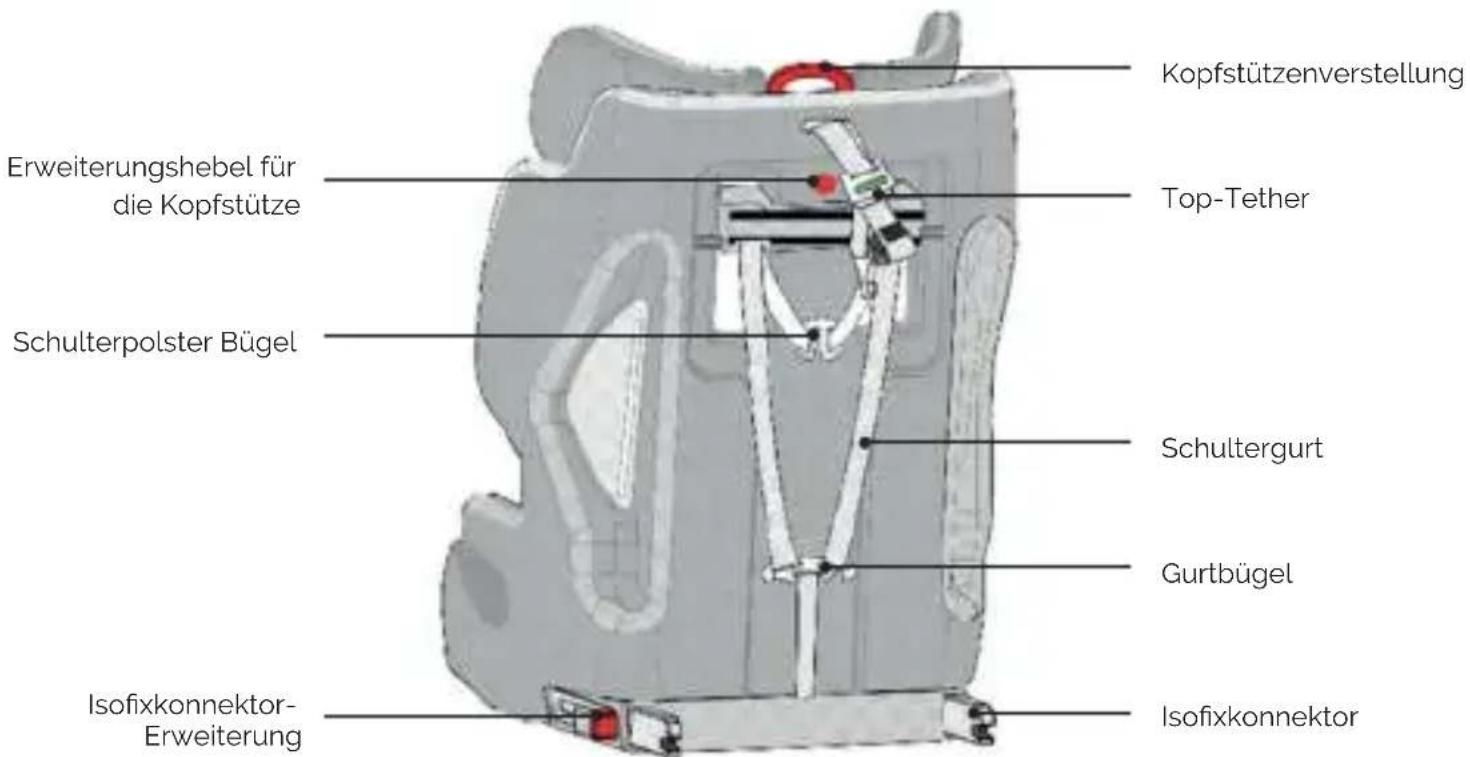

Rückansicht

VERWENDUNG DES KINDERAUTOSITZES

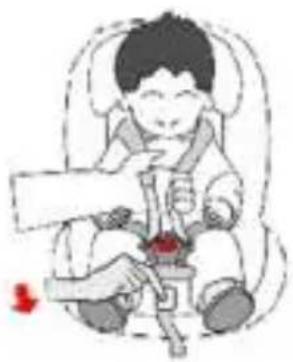

Verstellung der Gurte

• Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf unter dem Sitzbezug der vorderen Gurtverstellung. Mit der anderen Hand ziehen Sie die Gurte zu sich.
• Um den Gurt zu straffen, ziehen Sie am vorderen Verstellband.

Einstellung der Kopfstützenhöhe

• Je nach der Körpergröße des Kindes, kann die Kopfstütze bis zu 10 Mal angepasst werden.
• Lösen Sie die Gurte und ziehen Sie den roten Hebel nach oben. Bewegen Sie gleichzeitig die Kopfstütze nach oben bzw. unten. So kann die Kopfstütze 5-fach in ihrer Höhe verstellt werden.
• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze verriegelt ist.
• Ab einer Körpergröße des Kindes von 105 cm, kann die Kopfstütze weitere 5 Mal verstellt werden. Drücken Sie dazu zuerst den Erweiterungshebel auf der Rückseite. Verfahren Sie anschließend wie gehabt mit dem nach oben ziehen der Kopfstützenverstellung.

Öffnen / Schließen des Gurtes

• Um den Gurt zu entriegeln, drücken Sie den roten Knopf der Schnalle und trennen Sie die beiden Schnallenzungen.
• Um den Gurt zu verriegeln, verbinden Sie zuerst die 2 Schnallenzungen und stecken sie dann zusammen in die Schnalle.

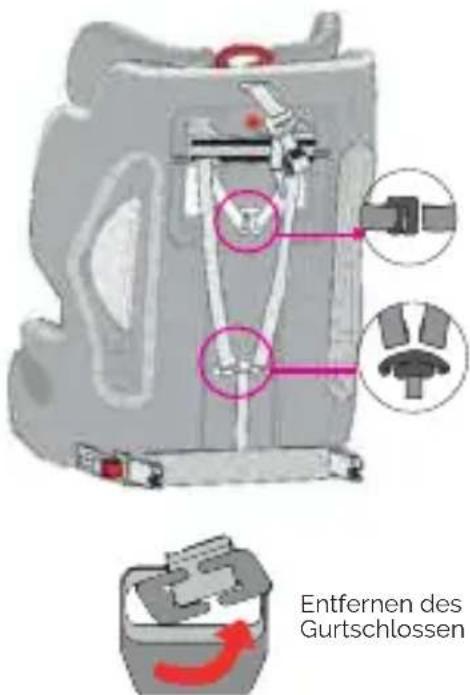

Entfernen des Gurtsystems

• Lösen Sie den Gurt
- Entriegeln Sie den Gurt- und Schulterpolsterbügel auf der Rückseite.
• Entfernen Sie die Komforteinlage aus dem Sitz.
- Ziehen Sie nun die Gurte aus der Gurtführung und entfernen Sie die Schulterpolster und Gurtschnallen. Bewahren Sie diese an einem Sicheren Ort für eine spätere Verwendung gut auf.

• Verstauen Sie die Gurte nun hinter dem Sitzbezug.

- Legen Sie das Gurtschloss zur Aufbewahrung in die dafür vorgesehene Mulde in der Sitzfläche unterhalb des Sitzbezuges.

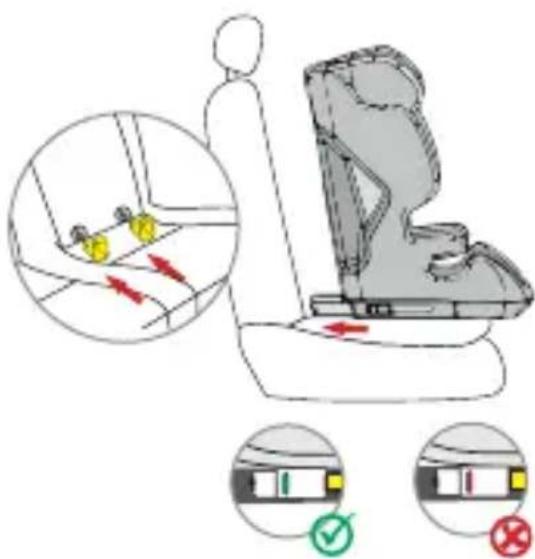

Verwendung des Isofix Systems

• Schieben Sie die mitgelieferten Einführhilfen durch den Schlitz in der Polsterung zwischen Rückenlehne und Sitzfläche und in die Isofix-Halterungen.
• Stellen Sie sicher, dass die flache Seite nach unten zeigt. Dies ist nicht erforderlich, wenn das Fahrzeug bereits fest installierte Einführhilfen hat.
• Drücken Sie beide seitlichen Isofixkonnektor-Knöpfe, um die Isofixkonnektoren in der Länge auszufahren.
• Stecken Sie die Isofixkonnektoren in die Einführhilfen und drücken Sie, bis Sie das Einrasten hören.
  • Die Anzeige auf beiden Seiten wird nur grün, wenn die Verbindungen hergestellt sind. Drücken Sie den Kinderautositz zur Rückenlehne, bis er sicher steht.

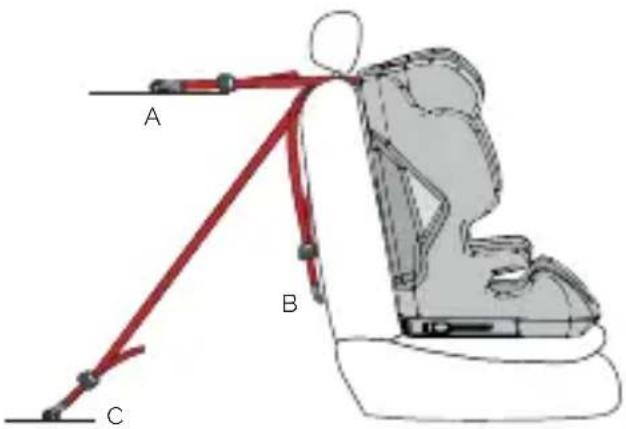

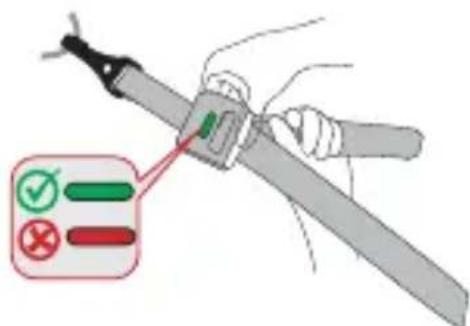

Verwendung des Top-Tethers

• Um den Top-Tether zu lösen, drücken Sie mit einer Hand den grauen Einstellerknopf und ziehen Sie mit der anderen Hand die Seite des Gurtankers auf die erforderliche Länge.
• Um den Top-Tether zu befestigen, hängen Sie den Anker an den Befestigungspunkt am Autositz und ziehen diesen so straff wie möglich. Die Anzeige wird erst grün, wenn der Gurt verriegelt ist.

Körpergröße 76 - 105 cm

1

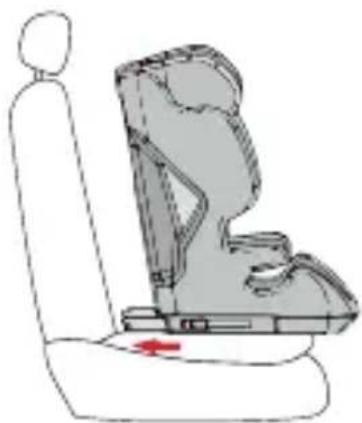

• Drücken Sie beide seitlichen Isofixkonnektor-Knöpfe, um die Isofixkonnektoren in der Länge auszufahren.
• Platzieren Sie den Kindersitz auf dem Sitz des Fahrzeuges.
• Stecken Sie die Isofixkonnektoren in die Einführ hilfen und drücken Sie, bis sie einrasten.
  • Die Anzeige auf beiden Seiten wird nur grün, wenn die Verbindungen hergestellt sind. Ziehen Sie den Kinderautositz zur Rückenlehne, bis er sicher steht.

• Um den Top-Tether zu lösen, drücken Sie mit einer Hand den grauen Einstellerknopf und ziehen Sie mit der anderen Hand die Seite des Gurtankers auf die erforderliche Länge.
• Befestigen Sie den Anker am Befestigungspunkt auf der Rückseite des Autositzes.
• Ziehen Sie den Top-Tether straff, indem Sie an der anderen Seite des Gurtes ziehen. Vergewissern Sie sich, dass die Anzeige Grün ist.

3

• Entriegeln Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite des Sitzes.
• Setzen Sie das Kind in den Kinderautositz.
• Stellen Sie die Höhe der Kopfstütze so ein, dass der Schultergurt frei bleibt.
• Schließen Sie die Gurtschnalle wieder, bis ein „Klick“ zu hören ist.
• Ziehen Sie am vorderen Verstellband, um die Gurte straff zu ziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.
• Stellen Sie die Schulterpolster so ein, dass sie bequem auf Brust und Schultern des Kindes liegen.

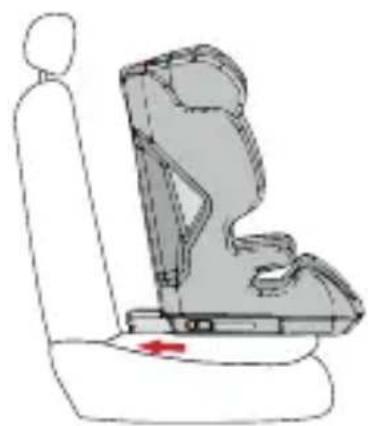

Körpergröße 100 - 150 cm

1

- Entfernen Sie das Gurtsystem wie vorne in dieser Anleitung beschrieben.

2

- Drücken Sie beide seitlichen Isofixkonnektor-Knöpfe, um die Isofixkonnektoren in der Länge auszufahren.

- Platzieren Sie den Kindersitz auf dem Sitz des Fahrzeuges.

- Stecken Sie die Isofixkonnektoren in die Einführ hilfen und drücken Sie, bis sie einrasten.

• Die Anzeige auf beiden Seiten wird nur grün, wenn die Verbindungen hergestellt sind. Ziehen Sie den Kinderautositz zur Rückenlehne, bis er sicher steht.

3

- Um den Top-Tether zu lösen, drücken Sie mit einer Hand den grauen Einstellerknopf und ziehen Sie mit der anderen Hand die Seite des Gurtankers auf die erforderliche Länge.

- Befestigen Sie den Anker am Befestigungspunkt auf der Rückseite des Autositzes.

- Ziehen Sie den Top-Tether straff, indem Sie an der anderen Seite des Gurtes ziehen. Vergewissern Sie sich, dass die Anzeige Grün ist.

4

- Setzen Sie das Kind in den Kinderautositz.

- Stellen Sie die Höhe der Kopfstütze so ein, dass die Sicherheitsgurtführung an der Kopfstütze frei bleibt.

- Führen Sie den Sicherheitsgurt des Autos durch die Gurtführung unter der Kopfstütze des Kinderautositzes.

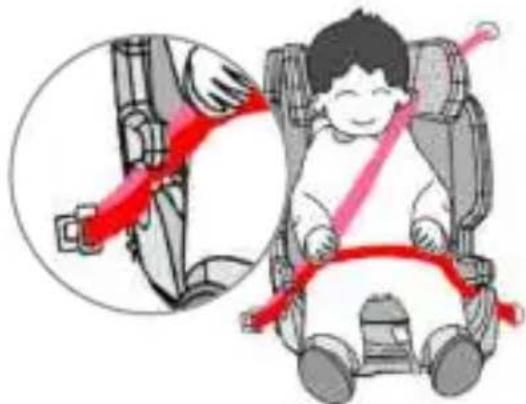

- Stellen Sie sicher, dass der Beckengurt so verläuft:

4a

Körpergröße 100 - 125 cm

- Achten Sie darauf, dass der Diagonalgurt oberhalb der Armlehnen verläuft.

- Der Beckengurt wird unter den Armlehnen hindurchgeführt.

Körpergröße 120 - 150 cm

- Der Diagonal- sowie auch der Beckengurt wird unter den Armlehnen hindurchgeführt.

5

- Achten Sie darauf, dass insbesondere der Beckengurt eng anliegt und so tief wie möglich über dem Becken des Kindes verläuft.

- Schließen Sie den 3-Punkt-Sicherheitsgurt mit der Schnalle am Autositz. Geben Sie acht, dass der 3-Punkt-Sicherheitsgurt nicht verdreht ist.

- Ziehen Sie den 3-Punkt-Sicherheitsgurt des Fahrzeuges so straff wie möglich und überprüfen Sie, ob der Kinderautositz sicher steht.

Dieses Produkt wurde unter Berücksichtigung von Sicherheit, Komfort und Funktionalität entwickelt. Bitte nehmen Sie sich die Zeit, diese Anleitung vor der Verwendung dieses Produkts sorgfältig zu lesen und bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf.

Um eine lange Nutzung Ihres Kinderautositzes zu gewährleisten, verwenden Sie keine Lösungsmittel, Scheuermittel oder aggressive Reinigungsmittel. Überprüfen Sie nach jedem Waschgang die Beständigkeit des Stoffes und der Nähte. Beim Waschen des Stoffes sind die Anweisungen auf dem Etikett (siehe unten) sorgfältig zu befolgen.

Waschen bei 30°C, Schonwaschgang

NICHT bleichen

Trommeltrocknen bei niedriger Temperatur

NICHT bügeln

NICHT chemisch reinigen

INSTANDHALTUNG

Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall nicht verwenden und außerhalb der Reichweite von Kindern aufbewahren.

Bei Problemen wenden Sie sich bitte an den Osann-Kundendienst unter +49 (0) 7731 / 970077.
