BEDIENUNGSANLEITUNG CFBI601IX BORETTI

DEIMONTAGE-UND GEBRAUCHSANWEISUNG

FR | MODE D'EMPLOI - CONSEILS POUR L'INSTALLATION

ENIUSERGUIDE-INSTALLATIONADVICE

Nederlandsl

Gebrauchsanweisung Installationsanleitung

Seite 61

Der Hersteller kann nicht für Druck- oder Schreibfehler in dieser Handbuch verantwortlich gemacht werden. Der Hersteller besteht sich das Recht vor, Änderungen am Produkt vorzunehmen, ohne die grundsätzliche Funktion und die Sicherheit des Geräts zu beinträchtigen, die er aus technischen oder kommerziellen Gründen für notwendig erachtet, ohne das dies vorher besteht gegeben wird.

François

= Kookzone OFF nicht ingeschakeld

4 Elektrische multifunktie oven

Opgelet

Semi-automatische bereiding

Automatische bereiding

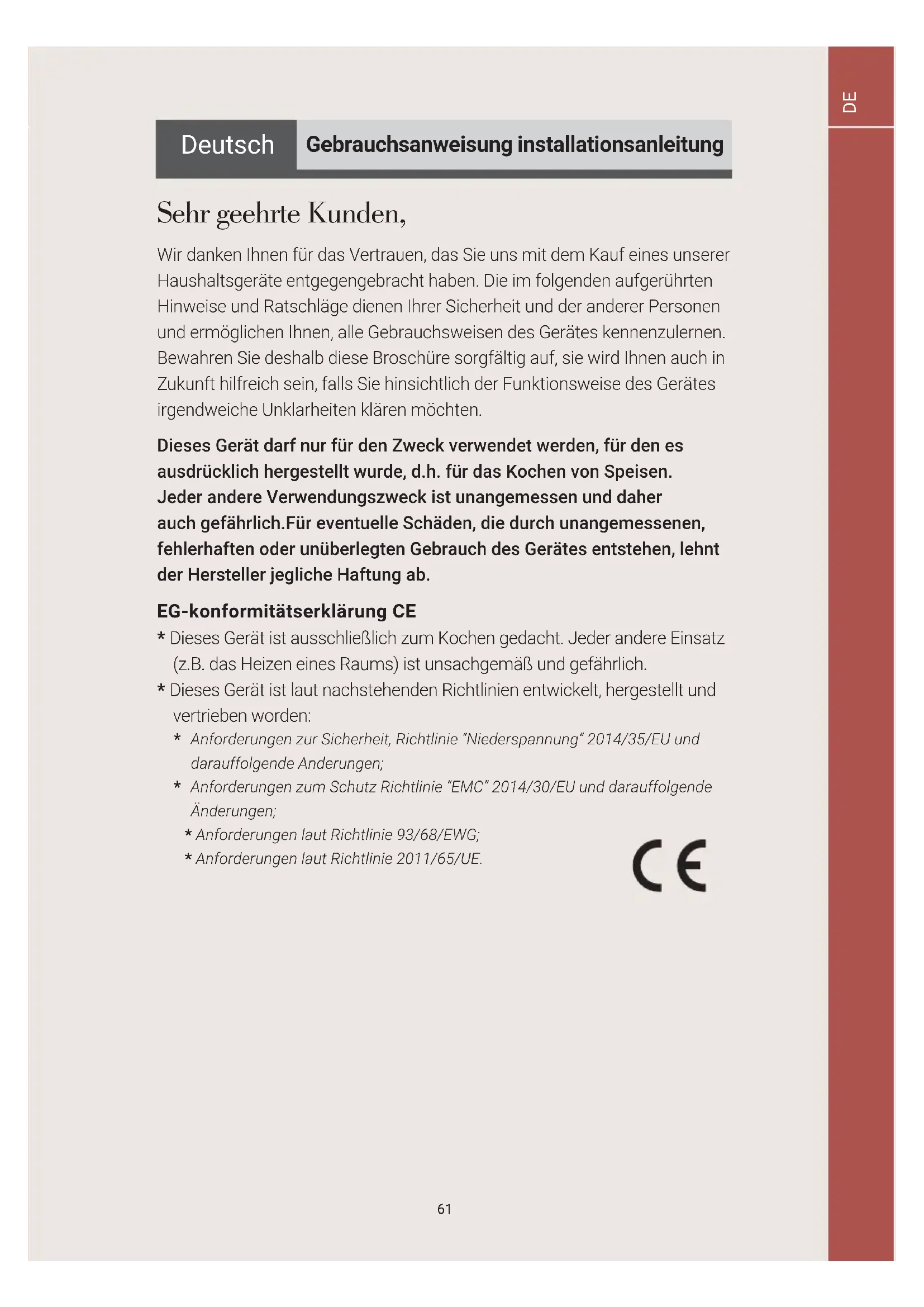

Gebrauchsanweisung installationsanleitung

Sehr geehrte Kunden,

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben. Die im folgenden aufgerühren Hinweise und Ratschläge dieren ihrer Sicherheit und der anderer Personen und erfolglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen. Bewahren Sie deshalb diese Broschüre sorgfältig auf, sie wird Ihnen auch in Zukunft hilfreich sein, falls Sie hinsichtlich der Funktionseise des Gerätes irgendweiche Unklarheiten klären möchten.

Dieses Gerätarf nur für den Zweck verwendet werden, für den es ausdrücklich hergestellt wurde, d.h. für das Kochen von Speisen. Jeder andere Verwendungszweck ist unangemessen und darauf auch gefährlich.Fur eventuelle Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen, leht der Hersteller jegliche Haftung ab.

EG-konformitätserklarung CE

• Dieses Gerät ist ausschließlich zum Kochen gedacht. Jeder andere Einsatz (z.B. das Heizen eines Raums) ist unsachgemäß und gefährlich.

• Dieses Gerät ist laut nachstehenden Richtlinien entwickelt, hergestellt und vertrieben worden:

• Anforderungen zur Sicherheit, Richtlinie "Niederspannung" 2014/35/EU und daraufuffolgende Änderungen;

• Anforderungen zum Schutz Richtlinie "EMC" 2014/30/EU und daraufaffolgende Änderungen;

• Anforderungen laut Richtlinie 93/68/EWG;

• Anforderungen laut Richtlinie 2011/65/UE.

Wichtiger hinweis für die korrekte entsorgung des produits in übereinstimmung mit der egrichtlinie 2012/19/EG.

Am Ende seiner Nutzzeitarf das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt

und die menschliche Gesundheit, die durch eine nicht vorschrifsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammen setzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestruchen ist, gekennzeichnet.

Wichtige Sicherheitsmassnahmen undicherheitshinweise

Wichtig

Dieses Gerät wurde ausschließlich zum Kochen von Nahrungsmitteln im privaten Haushalt entwickelt und angefertigt und ist nicht für die Anwendung außerhalb des Haushalts geeignet. Daherarfes nicht im gewerblichen Bereich eingesetzt werden.

Die Garantie des Geräts wird aufgehoben, wenn das Gerät außerhalb des privaten Haushalts verwendet wird, d.h. im halbwirtschaftlichen, wirtschaftlichen oder communalen Bereich. Lesen Sie die Anweisungen sorgfältig bevor Sie das Gerät anschließen und verwenden.

• Dieses Gerät wurde gemäß der geltenden Normen für Haushalts-Kochgeräte, einschließlich solcher für Oberflächentemperaturen, entworfen und hergestellt. Manche Menschen mit empfindlicher Haut konnen bei einigen Komponenten eine ausgeprügtere Temperaturwahrnehmung haben, obwohl diese Teile innerhalb der durch die Normen zulässigen Grenzen liegen. Die vollständige Sicherheit des Geräts hangt auch von der korrekten Verwendung ab. Wir empfehlenDMA, während der Verwendung des Produkts stets komplett aufmerksam zu sein, insbesondere in Anwesenheit von Kindern.

• Stellen Sie nach dem Auspacken des Geräts sicher, dass these notch beschädigt ist, und dass die Ofentür richtig schließt. Bei Zweifel, das Gerät nicht benutzten und die Verkaufsstelle oder einen fachlich qualifizierten Techniker konsultieren.

• Verpackungsmaterial (Plastiksäcke, Polystyrolschaum, Nägel, Verpackungsänder, etc.) darf nicht in Reichweite von Kindern zurückgelassen werden, da diese schwere Verletzungen verursachen kann.

• Manche Geräte werden mit einer Schutzfolie auf den Stahl- und Aluminiumbestandteilen gefelfert. Diese Folie muss vor dem Gebrauch des Geräts entfernt werden.

Wichtig

Es wird empfohlen bei der Bedienung und bei der Reinigung des Geräts eine geeignete Schutzkleidung bzw. Schutzhandschuhe zu,tragen.

• Versuchen Sie nicht, die technischen Eigenschaften des Geräts zu verändern, da dadurch der Gebrauch des Geräts gefährlich werden kann. Der Hersteller übernimmt keine Verantwortung für Unannehmlichkeiten, die aus der Nichtbeachtung dieser Bedingung resultieren.

• Geräte nicht mittels einer externen Schaltuhr oder einem separaten Fernsteuerungssystem bedienen.

• Keine Instandhaltungs- und Reinigungserbeiten durchführten ohne das Gerät zuvor von der Stromversorgung zu trennen.

Achtung

Stellen Sie sicher, dass das Gerät ausgeschalten ist bzw. sie die Ofenlampe austauschen, um so einen möglichen Stromschlag zu vermeiden.

• Keinen Dampfreiniger benutzen, da die Feuchtigkeit in das Gerät eindringen kann und diesen dadurch unsicher wird.

• Das Gerät nicht mit nassen oder feuchten Handen (oder Fußen) berühren.

• Das Gerät nicht benutzen, wenn sie barfuss sind.

• Falls Sie entscheiden sollenen, das Gerät nicht länger zu benutzen (oder es durch ein anderes Modell zu ersetzen) wird empfohlen, das Gerät vor der Entsorgung in angemessener Weise gemäß der Regelungen für Gesundheits- und Umweltschutz Funktionsentüchtig zu machen. Versichern Sie sich damit insbesondere, dass alle gefährlichen Bestandteile unschädlich gemacht werden, da Kinder mit dem ungebrauchten Gerät speilen können.

• Die diversen Bestandteile des Geräts sind recyclebar. Diese müssen gemäß der Bestimmungen des jeweiligen Landes entsorgt werden. Falls das Gerät verschrottet werden muss, Netzkabel entfernen.

• Stellen Sie nach dem Gebrauch des Geräts sicher, dass die Schalter auf AUS (OFF)-Position stehen.

• Kinder unter acht Jahren müssen vom Gerät ferngehalten werden, außer wenn diese durchgehend beaufsichtigt werden.

• Dieses Gerätarf von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und Kenntnissen verwendet werden, wenn diese beaufsichtigt werden oder Anweisungen in Bezug auf den sicheren Gebrauch des Gerätsbekommen und die damit verbundenen Gefahren erkennen. Kinder dürfen nicht mit dem Gerät speilen. Reinigungsa- und Instandhaltungsarbeiten dürfen von Kindern nicht ohne Beaufsichtigung durchgeführt werden.

• Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden, die durch unsachgemäßen oder unzulässigen Gebrauch des Geräts verursacht werden.

Achtung

Beim Gebrauch werden das Gerät und seine zugänglichen Teile heißt und verweilen nach dem Gebrauch eine Zeit in dieser Zustand.

• Geben Sie Acht, dass Sie die Heizelemente nicht berühren(auf dem Kochfeld und im Inneren des Ofens).
• Die Ofentür ist heiß, benutzen Sie den Griff.

• Zur Vermeidung von Brandwunden und Verbrühenungen müssenkleine Kinder vom Gerät ferngehalten werden.

• Vergewissern Sie sich, dass elektrische Kabel anderer Geräte in Herdnähenicht in Berührung mit dem Kochfeld kommt oder in der Ofentür eingeklemmt werden können.

Achtung

Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und kann Feuer zur Folge haben. NIE Feuer mit Wasserlöschen, sondern das Gerät ausschalten und die Flamme z.B. mit einem Deckel oder einer Feuerlöschdecke bedecken.

Achtung

Feuergefahr: Keine Gegenstände auf den Kochflächen abstellen.

Warning

• Keine leeren Pfaffen auf die Glaskeramikplatte stellen.

• Keine schweren oder scharfen Gegenstände auf die Glaskeramikplatte fallen halten.

• Das Kochfeld nicht mit scharfen Gegenständen zerkratzen. Benutzen Sie das Kochfeld nicht als Arbeitsoberfläche.

Achtung

Im Fall einer vorschrifsgemäßen Montage wird ihr Produkt allen Sicherheitsanforderungen gerecht, die für diese Art von Produktkategorie festgelegt wurden. Allerdings ist auf der Rück- oder Unterseite des Gerats besondere Vorsicht geboten, da diese Bereiche nicht zum Berühren entwickelt wurden und sich dört scharfe oder raue Teile befinden konnten, die Verletzungen verursachen konnen.

Der erstige gebrauch des ofens - es wird empfohlen, die folgenden Anweisungen zu befolgen:

• Bereiten Sie das Innere des Ofens so vor, wie es im Kapitel "REINIGUNG UND INSTANDHALTUNG" beschrieben wird.
• Den leeren Ofen auf höchster Stufe einschalten, um Schmierfett von den Heizelementen zu beseitigen.
• Das Gerät von der Stromversorgung trennen, den Ofen abkühlen halten und das Innere des Ofens mit einem in Wasser und neutralem Reinigungsmittel getränkten Tuch reinigen; den Ofen danach sorgfältig trocknen.

Achtung

Keine Scheuermittel oder scharfen metallischen Schaber für die Reinigung der Glasofentür verwenden, da dadurch die Oberfläche zerkratzt werden kann, was in weiterer Folge zum Zersplittern der Glastür führen kann.

• Die Offenwände keinesfalls mit Aluminiumfolie auskleiden. Keinesfalls Backbleche oder Abtropfschalen auf den Boden des Ofenraums stellen.
• FEUERGEFAHR! Keinesfalls brennbare Materialien im Ofen aufbewahren oder im Unterschrank.
• Stets Topfhandschuhe beim Herausnehmer der Gitterroste oder Backbleche benutzen solange diese * 他 sind.

• Keine Handtücher, Geschirrtücher oder andere Gegenstände auf das Gerät oder seinen Griff hangen, da dies eine Feuergefahr darstellt.

• Den Ofen regelmäßig reinigen und vermeiden, dass sich Fett oder Öl am Ofenboden oder auf dem Gitterrost ansmelt. Verschüttetes immer(sofort entfern.

• Nicht auf den Herd oder auf die geöffnete Ofentür steigen.
• Beim Öffnen der Ofentür immer zusückstehen, damit Dampf und heiße Luft entweichen können bevor Sie die Speise hersausnahmen.
• SICHERER UMGANG MIT LEBENSMITTELN: Die Lebensmittel vor und nach dem Kochen so kurz wie möglich im Ofen{lassen. Dadurch kann vermieden werden, dass Lebensmittel von Organismen befallen werden, was eine Lebensmittelvergifting zur Folge haben kann. Geben Siealanders Acht bei warmem Wetter.

Achtung

Den Herd NIE am Turgriff hochheiten.

Achtung

Beachten Sie immer den Kochprozess, auch bei kurzer Nutzung der Zubereitung.

• Das Gerät sollene frei stehen um eine Überhitzung zu verhindern.
• Zubehörteile wie Telescop Auszug des Ofens sollenen wie auf Seite 108 installiert werden.
• Sollten elektrische Kabel beschädigt sein, sollen den sie ausschließlich durch einen autorisierten Fachmann erneuert werden.

• INDUKTIONSHERDE

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel auf die heiße Kochmulde, da diese heiß werden können.

• Verwenden Sie keine Kuchenutensilien aus Metall (z.B. Suppekelle). Verwenden Sie vorzugseise Kuchenutensilien aus Kunststoff oder Holz.
• • *Bitte verwenden Sie Kochtopfe und Pfannen der empfohlenen Höhe (siehe empfohlene Mindesturchmesser der Kochtopfe). Verwenden Sie möglichst keine Kochtopfe oder Pfannen, deren Bodendurchmesser kleiner als der der Kochzone ist. Stellen Sie die Kochtopfe in die Mitte der Kochzone.
• Verwenden Sie keine beschädigten Töppe oder Pfaffen oder solche, die einen gewölben Boden aufweisen.
• Verwenden Sie nur Kochgeschirr das zum Garen mit dem Induktionsherd geeignet ist.

• Bleiben Sie von den elektromagnetischen Feldern 5-10 cm während des Kochens entfernt. Verwenden Sie wenn möglich die hinteren Kochzonen.

• Magnetische Gegenstände (wie Kreditkarten, Disketten, Speicherkarten) und elektronische Geräte (z.B. Computer) sollen nicht in der Nähe der Induktionskochmulde aufbewährt bzw. abgestellt werden.

• Das Aufwärme von Dosen aus ferromagnetischen Material ist verboten! Geschlossene Dosen können durch den übermögen Druck explodieren, der sich beim Erwämen aufbaut. Wenn die Dosen geöffnet werden, besteht zudem Verbrennungsgefahr, falls die integrierte Temperaturschutzvorrichtung nicht richtig Funktionieren sollen.

Wichtiger Warnhinweis

Die Induktions-Kochmulde entspricht den europäischen Normen für Haushalts-Kochgeräte. Daher dürfen sie nicht in Verbindung mit anderen elektronischen Geräten verwendet werden. Personen mit einem Herzschrittmacher oder einem anderen elektrischen Implantat, sollen den Arzt fragen, ob sie Induktionskochsysteme verwenden dürfen (und sicherstellen, dass keine Störungen am Implantat auftreten können).

Energieverbrauchskennzeichnung/Ökodesign

• Delegierte Verordnung (EU) Nr. 65/2014 der Kommission (zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im Hinblick).
• Verordnung (EU) Nr. 66/2014 der Kommission (zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick).

Kurze Bezeichnung der bei der Überprüfung der Übereinstimmung mit den vorstehenden Anforderungen angewandten Mess- und Berechnungsmethoden oder Bezugnahme darauf:

• Norm EN 60350-1 (Elektrobacköfen).
• Norm EN 60350-2 (Kochmulden: Elektrische Kochzonen und/oder Kochflächen).

Verwendung des geräts, energiespartips

Backofen

• Prüfen Sie, dass die Backofentür stets korrekt geschlossen und die Turdichtung sauber ist.itte öffnen Sie die Backofentür beim Betrieb des Ofens nur dann, wenn es unbedingt nötig ist, um Wärmeverluste zu vermeiden (bei einigen Funktionen ist es allerdings erforderlich, die Backofentür halb offen zulassen, dies konnen Sie genau in der Bedienungsanleitung des Backofens nachlesen).
• Schalten Sie den Backofen bereits 5-10 Minuten vor dem Ende der geplanten Gardauer ab, um die Restwärme vollständig auszunutzen.
• Es wird empfohlen, nur ofenfestes Geschirr zu benutzen und die Temperatur des Backofens während des Gar- oder Backvorgangs bei Bedarf etwas einzuregeln.

Kochmulde

Induktions-kochzonen und/oder kochflächen

• Verwenden Sie Deckel, wann immer dies möglich ist, um Energie zu sparen.
• Sobald das Gargut in der Pfanne zu kochen beginnt, drehen Sie die Hitze auf die gewündte Stufe herunter.
• Bitte verwenden Sie nur geeignete, für Induktionskochen ausgewiesene Töppe und Pfaffen. Verschiedenes, auf dem Markt erhältliches Kochgeschirr, besitzt einen effektiven ferromagnetischen Bereich, der wesentlich kleiner ist als der Durchmesser des Kochgeschirrs. Bitte verwenden Sie derartiges Kochgeschirr nicht, da der Induktionsherd damit möglicherweise nicht Funktioniert oder beschädigt werden kann.
• Bette benutzen Sie stets Pfannen/Teekessel mit einem dicken und vollständig ebenen Boden. Benutzen Sie keine Pfannen/Kaffeekannen oder Teekessel mit konkavem oder konvexem Boden, da diese zu einer Überhitzung der Kochzone führen können.

Wichtig

Benutzen Sie keine Adapter für Töpfe/Kaffeekannen oder Teekessel.

Einbau - Anleitung

Wichtig

• Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhinweise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschreiben. Die Nichtbeachtung these Hinweises führt zum Verfall der Garantie.
• Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden.
• Schutzkarton und Plastikfolieninnen und außen am Gerät und von allen Zubehörteilen entfern.

1 Gebrauch

Gebrauch des kuchenherds

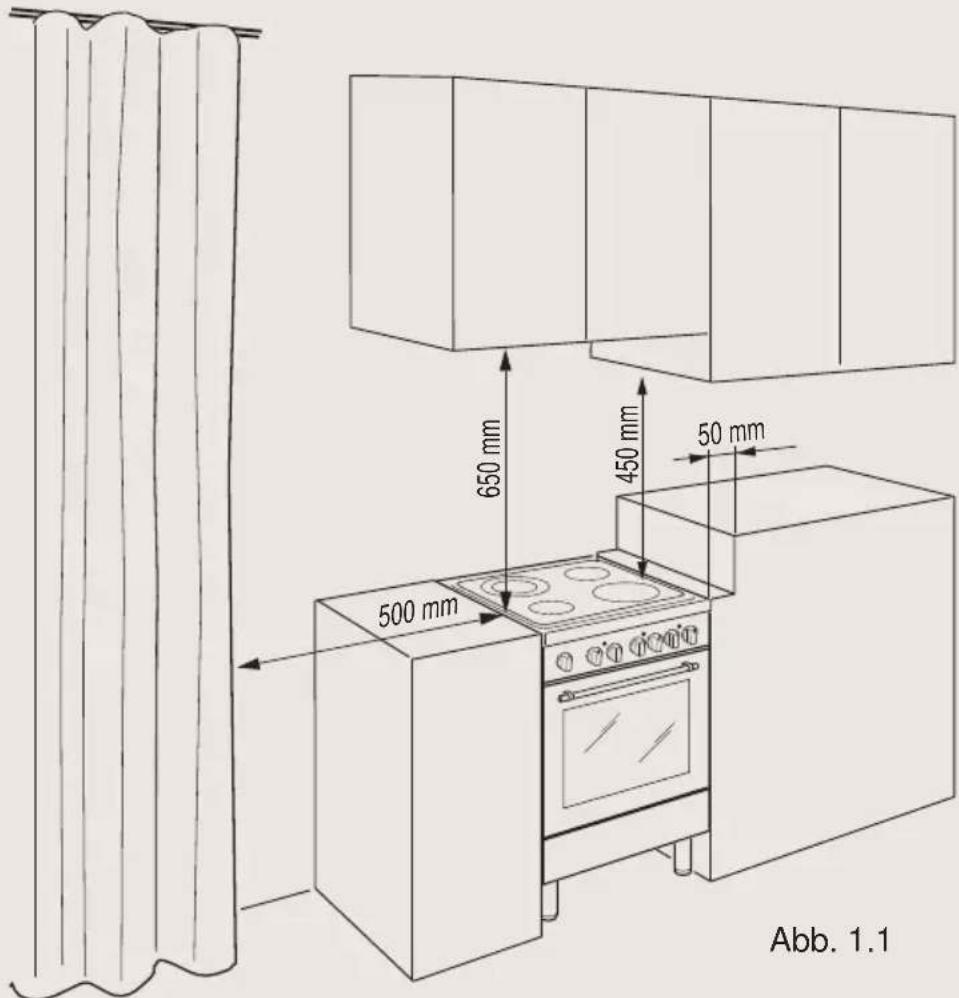

Die Montagebedingungen betreffend die am Kuchenherd anliegenden Flächen müssen zum Schutz gegen Übererhitzung den Abbildungen 1.1 entsprechen. Das Gerät muss einen Abstand von mindestens 50~mm von umliegenden Wandflächen haben, dieHigher als die Herdfläche liegen (Abb. 1.1). Synthesische Beschichtungen und Klebstoffe müssen bis 90^ hitzebeständig sein, damit sich der Schrank nicht verformt oder die Klebestellen reißen. Vorhänge dürfen nicht unmittelbar hinter dem Gerät angebracht werden. Einen Abstand von mindestens 500~mm zu den Seiten einhalten.

Wenn der Kuchenherd auf einen Sockel montiert wird, muss sichergestellt sein, dass das Gerät nicht vom Sockel abrutschen kann.

Das Gerät ist in einem hitzebeständigen Gehäuse anzuordnen. Die Möbelwände müssen bei einer Temperatur beständig sein, welche 75^ über der Umgebungstemperatur liegt.

Gerät nicht in der Höhe von brennbaren Materialien anordnen (z.B. Vorhänge).

Befestigung der Stellfüsse und nivellierung des Herds

Die Stellfübe sind vor dem Gebrauch am Unterveril des Herds zu befestigen. (Abb 1.2).

Legen Sie den Herd mit der Rückseite so auf einem Stück der Polystyrol-Verpackung, dass der Boden zum Befestigen der Stellfübe freiiegt.

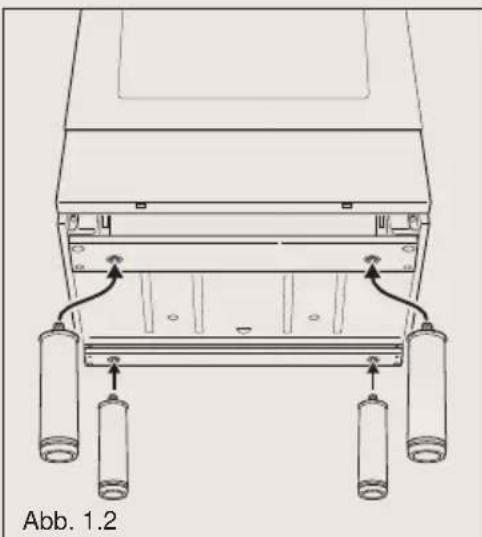

Schrauben Sie die vier Stellfüge fest in die Bodenhalterung (Abb. 1.2) ein.

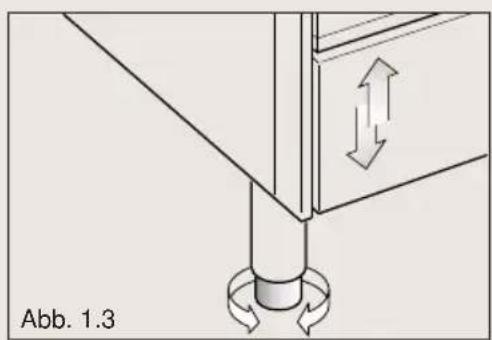

Nivellieren des herds

Der Herd kann durch EIN- oder HERAUSDREHEN der unteren Endener Fuß nivelliert werden (Abb. 1.3)

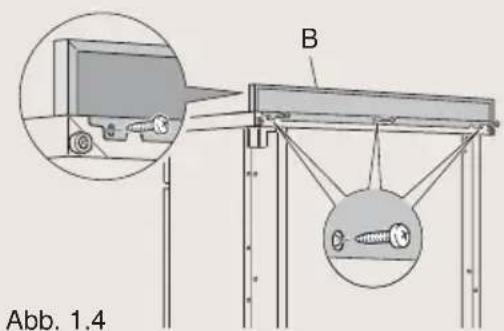

Hintere schutzabdeckung

Vor dem Aufstellen des Herds zunachst die hintere Schutzabdeckung "B" montieren. Die Schutzabdeckung "B" ist an der Rückseite des Herds verpackt.

1. Vor dem Zusammenbau die Schutzfolie/das Klebeband entfernen.
2. Schrauben "A" abschrauben.
3. Bringen Sie die wichtere Schutzabdeckung gemäß der Abbildung an und verschrauben Sie sie mitden drei Schrauben"A"am Herd.

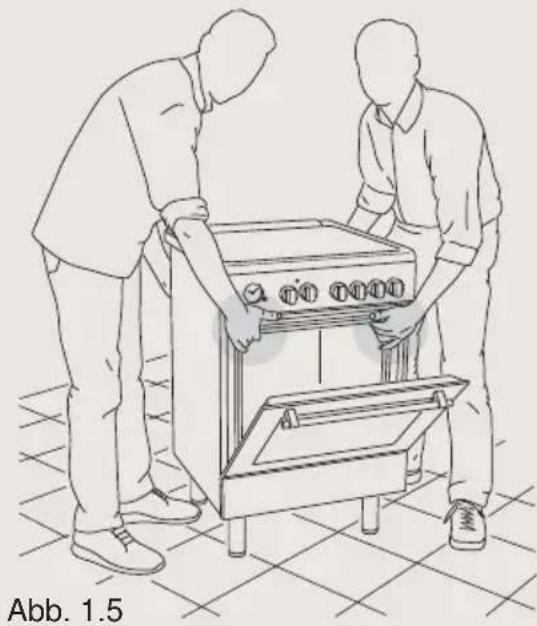

Küchenherd transportieren

Hinweis

Wenn der Kuchenherd wieder aufrecht gestellt werden muss, sollen den zwei Personen für diesen Vorgang damit sein, um zuverhindern dass die Fübe und die Ofenwände aus Stahl beschädigt werden (Abb. 1.5).

Hinweis

Achtung: Den Kuchenherd
Nicht am Griff der Ofentür
HEBEN, um ihn zu transportieren
(Abb. 1.6).

Hinweis

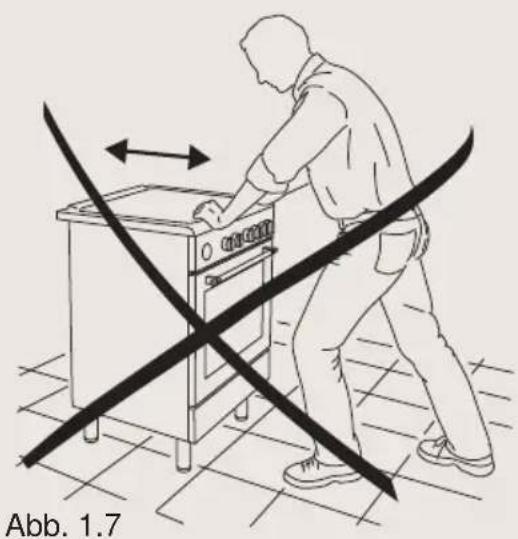

Um den Kuchenherd endgültig zu positionieren, diesen NICT SCHLEPPEN (Abb.1.7). Die FüBe vom Boden haben (Abb.1.5).

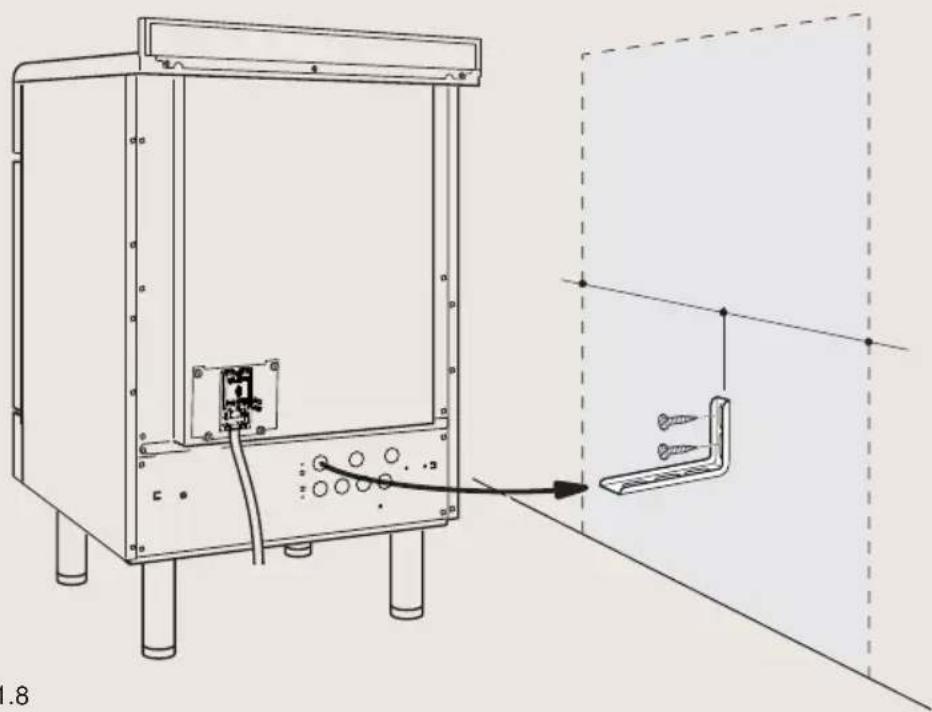

Anti-kipp-halterung

Achtung

Um unbeabsichtigtes Kippen zu vermeiden, muss diese Halterung an der Rückseite des Gerätes montiert und an der Wand befestigt werden.

Montage der Anti-kipp-halterung:

1. Nachdem Sie sichergestellt haben, wo der Herd positioniert wird, markieren Sie an der Wand die Stellen, an denen die 2 Schrauben der Anti-Kipp-Halterung angebracht werden müssen.itte folgen Sie den Anweisungen der Abbildung 1.8.
2. Bohren Sie zwei Löscher mit 8 mm Durchmesser in die Wand und setzen Sie die mitgelieferten Dübel ein.

Wichtig!

Vor dem Bohren der Löscher stellen Sie sicher, dass sich an dieser Stelle keine Leitungen oder elektrische Kabel befinden, die beschädigt werden können.

1. Befestigen Sie die Anti-Kipp-Halterung locker mit den 2 mitgelieferten Schrauben.
2. Stellen Sie den Herd an die Wand und passen Sie die Höhe der Anti-Kipp-Halterung so an, dass sie an der Rückseite des Herds einrasten kann, siehe Abbildung 1.8.

Abb. 1.8

1. Schrauben festziehen und somit Anti-Kipp-Halterung befestigen.
2. Den Herd gegen die Wand drücken, so dass die Anti-Kipp-Halterung vollständig an der Rückseite des Herds einrastet.

Achtung!

Beim Einbau des Herdesarf das Netzkabel nicht im Kippschutzbügel eingeklemmt werden.

2 Elektrische teile

Wichtig

Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen. Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

Allgemeine hinweise

• Der Anschluß an das Stromnetz muß von einem konzessionierten Installateur nach den geltenden Vorschriften durchgeführt werden.
• Vor dem Anschluß des Gerätes an das Stromnetz muß sichergestellt werden, daß die Stromspannung derjenigen auf der Datentafel des Gerätes entspricht und daß das Anschlußkabel die auf der Datentafel angegebene Stromstärke aushält.
• Bei der Installation ist eine allpolige Schutzvorrichtung mit einem Kontaktabstand nicht unter 3 mm vorzusehen (Leistungsschalter, Sicherung oder Relais). Nach der Installation der Kochmulde muß der Netzschalter bzw. die Steckdose jederzeit kein erreichbar sein.
• Das Speisekabelarf warme Stellen nicht berühren und muß so verlegt werden, daß es an keiner Stelle die Temperatur von 75^ C überschreitet.
• Wenn das Gerät installiert ist, der Schalter muss leicht erreichen sein.
• Bei einer Beschädigung des Stromkabels muss diese durch einen zugelassenen Kundendienstmitarbeiter ersetzt werden, um Gefahren zu vermeiden.

N.B.

Zum Anschluß an das Netz keine Paßstücke, Reduzierstücke oder Nebenanschlüsse verwenden, da diese zu Überhitzungen und Verbrennungen führen können.

Fall zur Installation Änderungen an der elektrischen Hausanlage nötig, diesen durch einen Fachmann auswechseln halten.

Dieser muß insbesondere kontrollueren, ob der Schnitt der Steckdosenkabel für die aufgenommene Geräteleistung geeignet ist.

Das Gerät muß auf jeder Fall an die Erdleitung angeschlossen werden.

Die Herstellerfirma leht jegliche Haftung für alle Schäden ab, die infolge der Nichtbeachtung dieser Vorschriften entstehen.

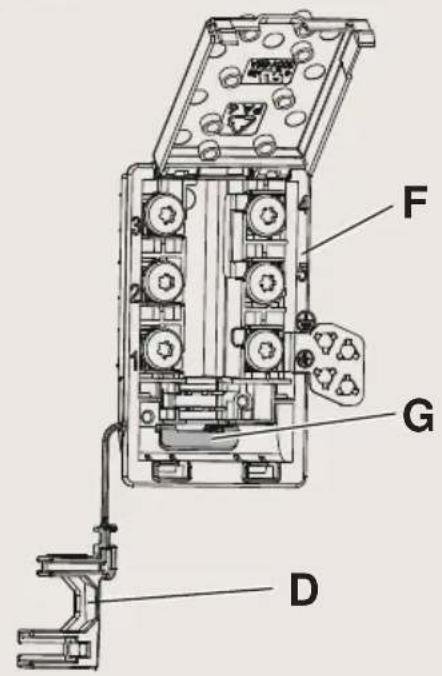

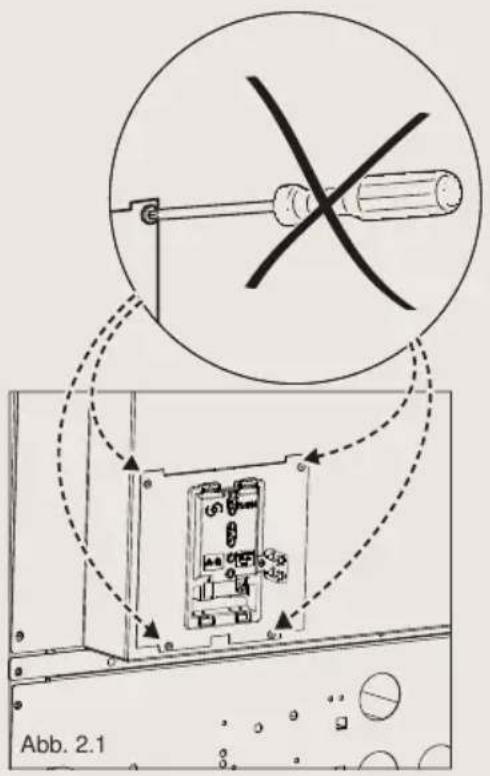

Anschluss des netzkabels

Wichtig!

Dieses Kochfeldarf nur von einer dazu befugten Person an die Stromversorgung angeschlossen werden.

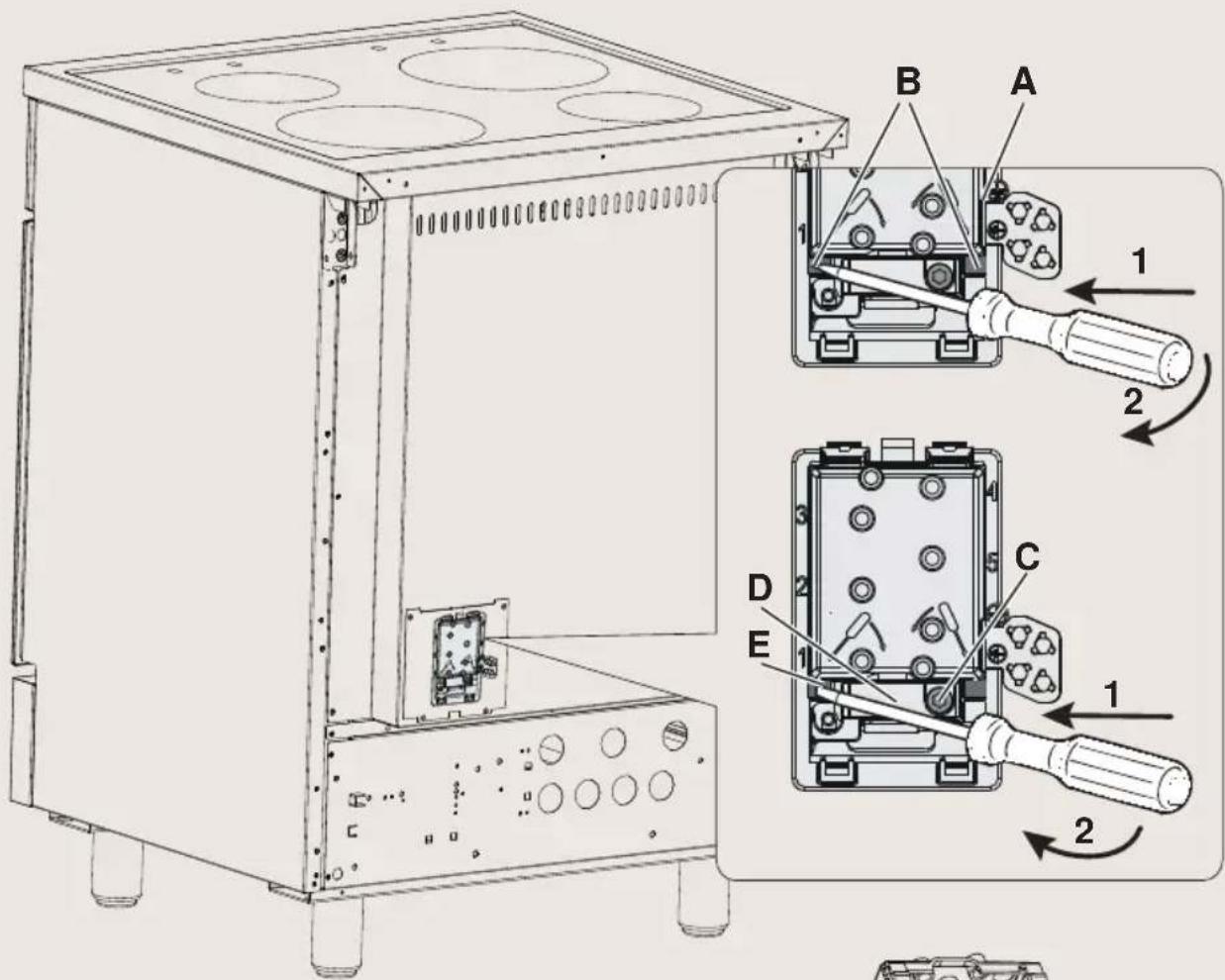

Zum Anschlieben des Stromkabels an das Kochfeld sind folgende Schritte zu befolgen:

• Hängen Sie die Abdeckung der Klemmenleiste "A" aus. Setzen Sie dazu mit einem Schraubendreher in die beiden Haken "B" an (Abb. 2.2). Öffnen Sie die Abdeckung der Klemmenleiste "A" vollständig.
• Losen Sie Schraube "C" und klemmen Sie dann die Kabelschelle "D" ab. Setzen Sie dazu mit einem Schraubendreher am Haken "E" an. Entfernen Sie die Kabelschelle "D" vollständig (Abb. 2.2).

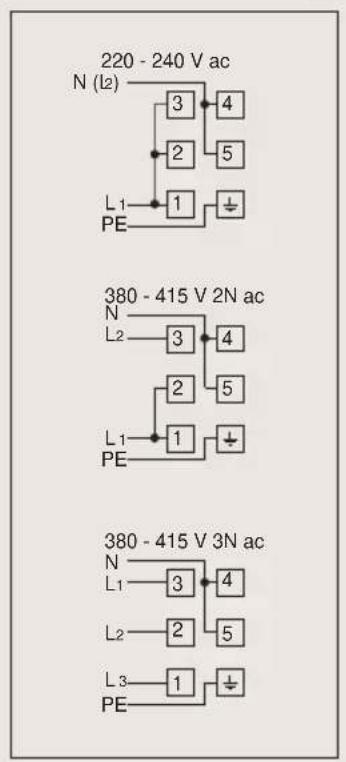

• Bringen Sie die Phase, Null- und Erdleiter gemäß der Diagramme in Abb. 2.3 an die Klemmenleiste "F" an; die U-Bolzen "G" (Abb. 2.2) müssen wie auf den Diagrammen in der Abb. 2.3 angegeben verwendet werden (sie sind bereits an den Klemmen oder in der Klemmenleiste hinter der Abdeckung vormontiert).
• Spannen Sie das Stromkabel ein und blockieren Sie es mit der Kabelschelle "D" (fixieren Sie die Ecke "E" undziehen Sie die Schraube "C" fest).
• Schließen Sie Abdeckung "A" der Klemmenleiste "F" (achten Sie daraufuf, dass die beiden Haken "B" korrekt einrasten).

Warning

Bei einer Beschädigung des Stromkabels muss diese durch einen zugelassenen Kundendienstmitarbeiter ersetzt werden, um Gefahren zu vermeiden.

Hinweis

Der Erdleiter muss ca. 3cm länger als die anderen gelassen werden.

Stärke der anschlußleitung "Type H05RR-F oder H05VV-F oder H05V2V2-F"

Temperaturbestandigkeit von 90^

220-240 V ac 3 x 4 mm² (**)

380-415 V 3N ac 5 × 2,5 ~mm^2 (**)

380-415V2Nac 4× 2,5mm^2 ( )

( ) Direktanschluß mit Wandanschluß-Dose.

• Simultaneitätsfaktor anwenden.
• Einer Diversity-Empfang kann zur gesamten Ladung des Gerätes nur von qualifiziertem Personal angelegt warden.

Abb. 2.3

Abb. 2.2

Empfehlungen für den Nutzer

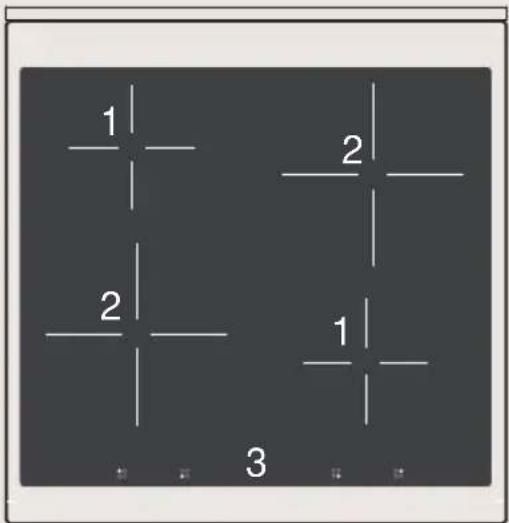

1 Arbeitsfläche

Abb. 1.1

Indukstions-kochmulde

1. Induktions-Kochzone 0 145 mm Normal Leistung: 1200 W

Booster-Leistung: 1600 W

1. Induktions-Kochzone 210 mm Normal Leistung: 1500 W

Booster-Leistung: 2000 W

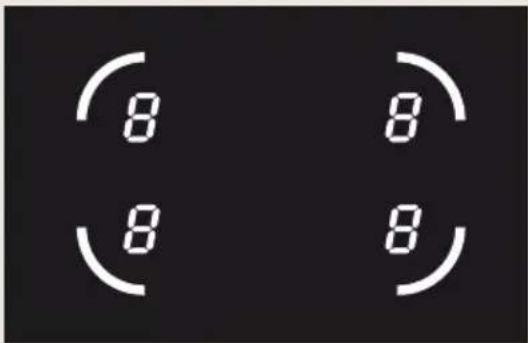

1. Display der Kochzonen

Hinweis

Die Nennleistung und die Booster-Leistung sind von der Höhe und dem Material des Kochgeschirrs abhängig, das auf die Kochzone gestellt wird.

Achtung

Keine Alufolie auf dem Kochplatte liegen.

Achtung

Ziehen Sie den Stecker aus der Steckdose, falls die Glasskeramik gesprungen ist und rufen Sie die Kundendienstelle an. Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel auf die heiße Kochmulde, da diese heiß werden können.

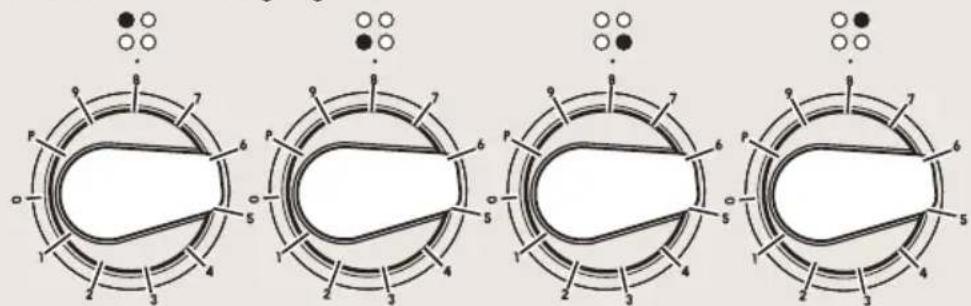

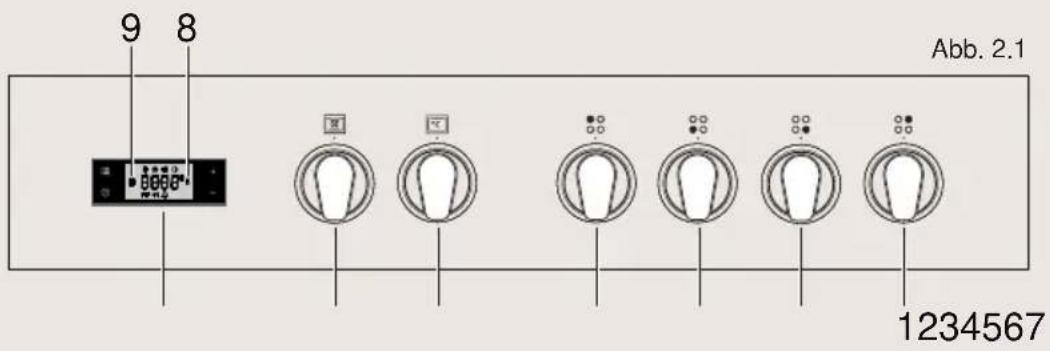

2 Bedienungsfeld

Beschreibung der bedienelemente

1. Stellknauf Kochzone hinten rechts
2. Stellknauf Kochzone vorne rechts
3. Stellknauf Kochzone vorne links
4. Stellknauf Kochzone hinten links
5. Bedienknopf des Thermostaten des Mehrzweckofens
6. Bedienknopf zur Wahl der Funktionen des Mehrzweckofens

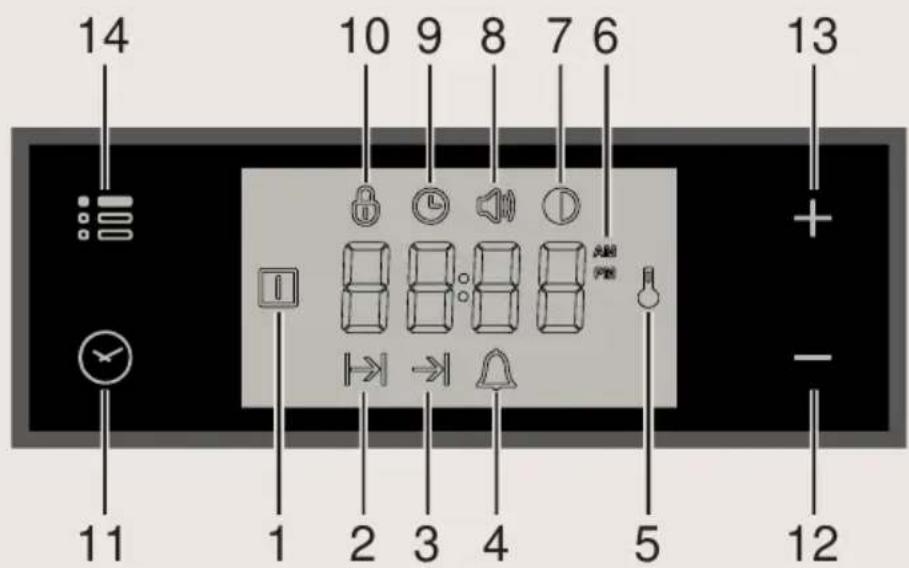

7. Elektronische Uhr/Programmierer mit Touch-Bedienung
8. Ofenthermostat-Anzeige
9. Betriebsanzeigeleuche

Beachten Sie

Ihr Gerät ist für die optimale Effizienz der Regler und für geringere

Oberflächentemperaturen mit einem Kühllüfter ausgestattet.

Beim Betrieb des Ofens schaltet sich der Motor des Kühllufters

temperaturabhängig EIN/AUS.

Je nach Gartemperatur und Zeit lauft der Kühllüfter auch nach dem

Ausschalten des Gerätes weiter.

Die Laufzeit ist von der vorherigen Gartemperatur und -zeit abhängig.

3 Gebrauch des kochfeldes

Die Keramikkochplatte ist mit Induktionskochfeldern ausgestattet.

These Bereiche, die durch graphische Elemente auf der Keramikoberfläche dargestellt werden, werden miteparaten Knopfen auf dem Bedienfeld gesteuert.

Im vorderen mittleren Bereich des Kochfeldes geben die Bereichsanzeigen angezeigt:

Abb. 3.1

= Kochfeld (nicht aktiviert)

= Kochfeld On (aktiviert aber nicht heißt in Betrieb)

Wenn alle Bereiche auf Null eingestellt sind, schaltet sich das Display automatisch (Kochfelder Off) nach etwa 10 s aus.

= Leistungsstufen

= "Booster"-Funktion

= Anzeige der Restwärme

= Anzeige des Kochtopfsensors

= Anzeige damit, dass der Bedienknopf darüber gesetzt werden muss (siehe die folgenden Abschnittte für die entsprechenden Bedingungen).

Hinweis

Jede hervorgehobene Abbildung bezieht sich auf das entsprechende Kochfeld.

Induktionskochsystem

Ist Ihr Induktionskochfeld eingeschaltet und wurde ein Kochfeld gewählt, erzeugen die elektronischen Schaltkreise Induktionssströme die.sofort den Topfboden erwärmen, der wiederum die Wärme auf die Nahrungsmittel überträgt. Das Garen erfolgt beinahme ohne jeglichen Energieverlust zwischen dem Induktskochfeld und der Nahrung.

Ihr Induktionskochfeld Funktioniert nur, wenn ein geeigneter Topf mit den richtig Eigenschaften auf ein Kochfeld gestellt wurde. Siehe unter KOCHGESCHIRR/KAFFEKKANNEN FÜR INDUKTIONSKOCHFELDER.

Kochgeschirr/kaffeeken für induktionskochfelder

Das Induktionskochsystem FUNKTIERT NUR, wenn die richtigen, zum Kochen mit Induktion geeigneten Töpfe verwendet werden (diese erkennt man an dem Induktionssymbol an der Unterseite von Kochgeschirr/ Kaffeekannen). Die Verwendung nicht geeigneten Kochgeschirrs kann das Gerät beschädigen.

Der Topf-/Kaffeeboden muss ferromagnetisch sein, um das erforderliche elektromagnetische Feld zu erzeugen, das für den Aufwärmvorgang notwendig ist (d. h. ein Magnet muss am Topf-/Kaffeeboden anhaften).

Pfannen/Kaffeekannen aus folgendem Material sind nicht geeignet:

• Glas, Holz, Porzellan, Keramik, Steingut;
• reiner Edelstahl, Aluminium oder Kupfer ohne magnetischen Boden.

Zum Prüfen, ob eine Pfanne/Kaffeekanne geeignet ist, kann im Folgenden nachgelesen werden:

• Testen Sie den Topfboden mit einem Magnat: haftet der Magnet an, ist der Topf verwend- bar.
• Steht kein Magnet zur Verfügung, können Sie einen mit etwas Wasser gefüllten Topf (oder eine Pflanne oder eine Kaffeekanne) auf das Kochfeld stellen. Schalten Sie das Kochfeld dann ein: Erscheint abwechselnd die eingestellte Leistungsstufe und das Symbol U (Topferkennung) auf dem Display des Kochfeldes, ist der Topf/die Pflanne/die Kanne ungeeignet. (Nach einer Minute schaltet sich das Kochfeld automatisch aus und auf dem Display wird "O" angezeigt. Schalten Sie den Knopf auf "0").

Wichtig

Es dürfen keine Adapter für Topfe/Kaffeekannen verwendet werden;这点 cann zu Überhitzung und möglich Schaden am Gerät führen.

Wichtiger Hinweis:

Die Kochfelder sind nicht Funktionstüchtig, wenn der Durchmesser von Topf, Pfanne oder Kanne zu Klein ist. Zur korrekten Anwendung der Kochfelder befolgen Sie die Anweisungen in der nachstehenden Tabelle.

Induktionskochfeld	Empfohlener Mindestdurchmesser des Topfes (siehe Topfbodenunterseite)
Induktions-Kochzoneø 145 mm	90 mm
Induktions-Kochzoneø 210 mm	130 mm

Wichtig

Manches Kochgeschirr, das auf dem Markt erhältlich ist, kann von hinterwertiger Qualität sein oder einen wirksamen ferromagnetischen Bereich besitzen, der aber einen wesentlich kleineren Durchmesser aufweist als der Topf selbst. Vermeiden Sie die Verwendung derartiger Kochgeschirre, da die Induktionskochfläche möglicherweise nicht ordnungsgemäß Funktioniert oder beschädigt werden kann.

Vorsicht

Die Pfanne/Kaffeekanne muss immer in die Mitte des Kochfeldes gestellt werden.

Achtung

Wenn Sie eine Grillpfanne verwenden, wahren Sie die maximale Leistungsstufe nicht für eine langere Zeit. Die Pfanne kann sich aufgrund übermöiger Hitze verformen. Verwenden Sie stets Pfaffen mit einem dicken Boden. Es besteht die Möglichkeit übergroße Pfaffen/ Kaffeekannen zu verwenden. Jedoch sollen den Sie darauf achten, dass der Boden die anderen Kochfelder nicht berührt.

Verwenden Sie immer Pfannen/Kaffeekannen mit einem dicken, vollkommen ebenen Boden. Verwenden Sie keine Pfannen/ Kaffeekannen mit konkavem oder konvexem Boden. Diese können eine Überhitzung des Kochfeldes hervorrufen. Kochvorgang nicht.

Hinweis

Einige Pfannen/Kaffeekannen können Gerausche hervorrufen, wenn sie auf einem Induktionskochfeld benutzt werden. Dieses Gerausch ist kein Anzeichen für einen Defekt des Gerätes und beeinflusst den Kochvorgang nicht.

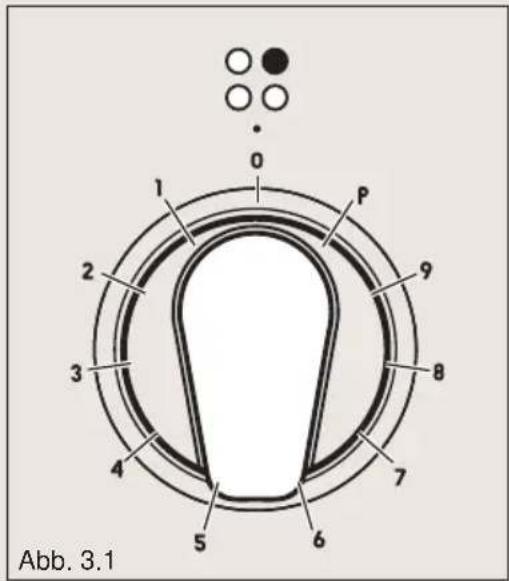

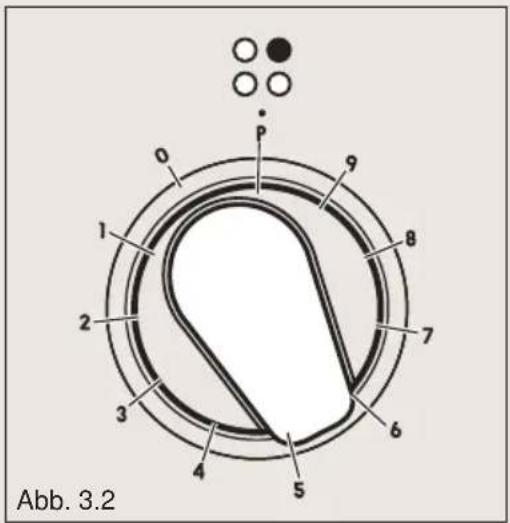

Steuerknöpf

Jedes Kochfeld wird mit einem separaten Steuerknopf bedient, der sich auf dem Bedienfeld befindet. Der Vorgang wird durch das elektronische System gesteuert. Wird ein Kochfeld nicht ausgeschaltet, nimmt das elektronische System die Abschaltung automatisch nach einer vorab eingerichteten Zeit vor, die von der Leistungseinstellung abhängt.

Achtung

Die Knöpfe und Symbole können etwas variieren.

1÷9 Leistungsstufe

Drehen Sie den Knopf im Uhrzeigersinn, um die gewünschte Leistungsstufe zwischen 1 (Minimum) und 9 (Maximum) einzurichten. Das Leistungsstufe kann jederzeit durch Drehen des Knopfes im Uhrzeigersinn oder entgegengesetzt zum Uhrzeigersinn in eine andere Einstellung geändert werden. Das Display des Kochfeldes zeigt die gewählte Einstellung an.

"Booster"-Funktion

These Funktion ermittelungen Betrieb des Kochfeldes bei maximaler Booster-Leistung (über der Nennleistung) über maximal 10 min. Sie kann zum Beispiel zum schlagen Aufwärmen einer größten Wassermenge benutzt werden.

Zur Aktivierung der "Booster"- Funktion drehen Sie den Knopf auf die Position P^ (Abb. 3.2).

Am Ende des Booster-Programms (10 Minuten) schaltet sich das Kochfeld automatisch ab, ein Signalton ertont und auf dem Display wird "O" angezeigt (damit zeigt das Gerät an, dass das Kochfeld nicht aktiv ist, der Knopf aber nicht in der Position Aus steht). Stellen Sie den Knopf

zum Abschalten des Kochfelds auf "0" und stellen Sie dann erneut die gewünschte Leistungsstufe ein.

Wichtige hinweise

Die „Booster“-Funktion ist nicht für Garvorgänge ohne Wasserzugabe geeignet.

Verwenden Sie diese Funktion nicht um Öl zu erhitzen (z.B. zum Frittieren).

Leistungsstufe des Kochfelds	Ø 145 mm Leistung (Watt)	Ø 210 mm Leistung (Watt)
	75 W 100 W
	150 W 200 W
	300 W 300 W
	400 W 500 W
	500 W 700 W
	600 W 900 W
	800 W 1100 W
	1000 W 1300 W
	1200 W 1500 W
	1600 W 2000 W

BEISPIELE FÜR DIE EINSTELLUNG DER GARLEISTUNG

8	Kochfeld nicht aktiv
1 bis 2	Schmelzen Aufwärmen	Saucen, Butter, Schokolade, Gelatine Fertiggerichte
2 bis 3	Sieden Auftauen	Reis, Pudding, ZuckersirupGretrocknetes Gemüse, Fisch, tiefgefrorene Produkte
3 bis 4	Dampf Gemüse, Fisch, Fleisch
4 bis 5	Wasser	Dampfgegarte Kartoffeln, Suppen, Nudeln Frisches Gemüse
6 bis 7	Mittleres Garen Sieden	Fleisch, Leber, Eier, WürstchenGoulasch, Roulade, Kutteln
7 bis 8	Garen Kartoffeln, Frittietes, Waffeln
9	Frittieren, Braten Wasser kochen	Steaks, Omelett, frittierte Gerichte Wasser
P	Schnelles Erhitzen einer große Wassermenge

Zeitlich begrenzter Kochzonenbetrieb

Jede Kochzone wird automatisch nach Ablauf der voreingegebenen maximalen Zeit ausgeschaltet, wenn sie während dieser Zeit nicht verwendet wird. Die maximale voreingestelle Zeit hangt von der eingestellen Leistungsstufe ab, wie in der hier abgebildeten Übersicht aufgeführrt.

Beim Ausschalten des Kochfelds ist ein Signalton zu horen und auf dem Display wird "0" angezeigt (damit zeigt das Gerät an, dass das Kochfeld nicht aktiv ist, der Knopf aber nicht in der Position Aus steht). Stellen Sie den Knopf auf "0".

Jeder Vorgang, der an der Kochmulde über einen Steuerknopf eingestellt wird, besteht die maximale Betriebszeit wieder auf den Ausgangswert darüber.

Leistungsstufe der Kochzonen	Zeitlich begrenzter Kochzonenbetrieb
8	10 Stunden
2	5 Stunden
3	5 Stunden
4	4 Stunden
5	3 Stunden
6	2 Stunden
7	2 Stunden
8	2 Stunden
9	1 Stunde
8	10 minutes

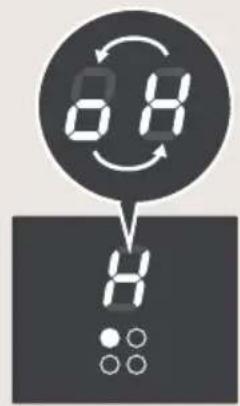

Restwärme der Kochfelder

Wenn beim Ausschalten eines Kochfeldes (Leistungsstufe "O") die Temperatur des Feldes noch so hoch ist, dass eine Berührung gefährlich ware, wird auf dem Display "H" angezeigt.

Je nach Status des Kochfeldes
erscheint die Restwärme-Anzeige "H"
unter Umständen im Wechsel mit einer
anderen Anzeige. Dies ist zum Beispiel

der Fall, wenn ein Kochfeld sich automatisch ausgeschaltet hat und der entsprechende Knopf nicht auf "0" gestellt wurde: Der Buchstabe "H" wird abwechselnd mit "0" angezeigt.

DieHEYen Flachen des Kochbereichs nicht berühren! Achten Sie damit entsprechend auf Kinder. "H erlischt, wenn die Temperatur des Kochfeldes unter einen voreingestellt den Wert sinkt.

Es ist weiterhin möglich zu kochen. Stellen Sie dazu einfach die gewünschte Leistungsstufe ein.

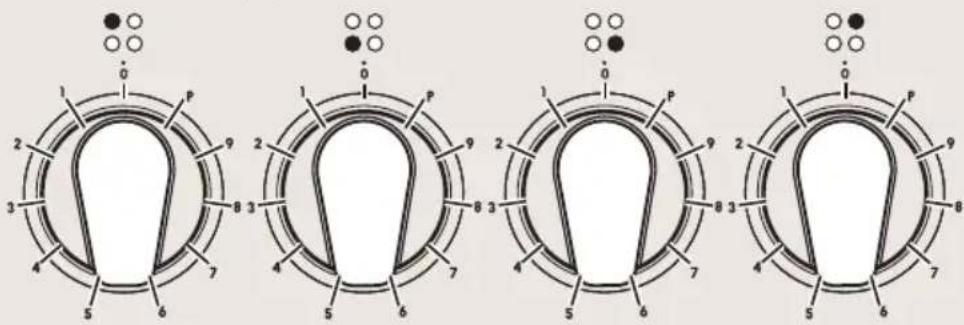

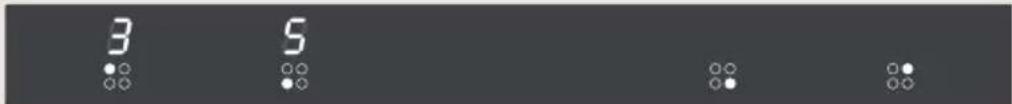

Maximales Leistungsmanagement

Die maximale Leistungsgrenze des Herds (7200 W) kann auf 6000 W, 3500 W oder 2800 W reduziert werden. Soändern Sie die maximale Leistungsgrenze:

• Stellen Sie vor dem Anschließlich des Herds ans Stromnetz alle Steuerknöpfte der Kochfelder auf die Position “8”. Schließen Sie das Gerät an die Stromversorgung an.

• die derzeit eingestellte maximale Leistungsgrenze ist an den Displays links von den Kochfeldern abzulesen (z. B. Kochfeld vorn links = "1" und Kochfeld hinten links = "2": maximale Leistungsgrenze = 7200 W).

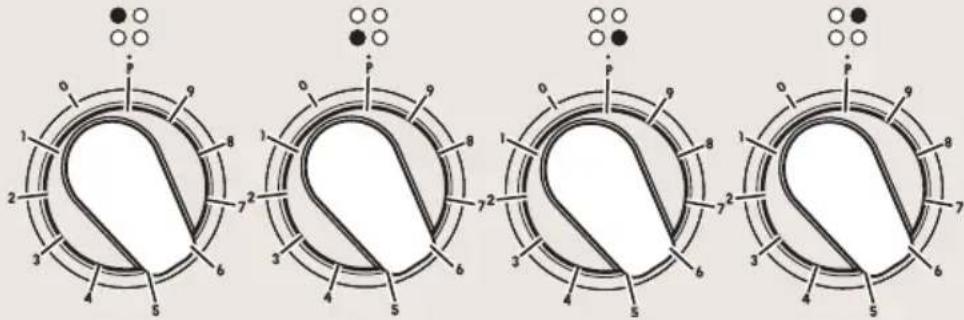

• Drehen Sie alle Steuerknöpfte der Kochfelder am Herd auf "P".

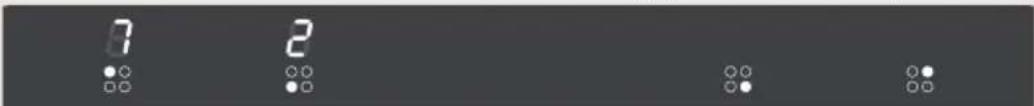

• Auf den Displays der linken Kochfelder werden in einem Intervall von 5 Sekunden die zur Wahl stehenden maximalen Leistungsgrenzen für den Herd angezeigt.

• Sobald die gewünschte Leistung angezeigt wird, drehen Sie den Steuerknopf eines beliebigen Kochfeldes innerhalb von 5 Sekunden auf die Position "0": Die gewährte Leistungsgrenze wird nun dauerhaft angezeigt. Zur definitiven Auswahl der Leistungsgrenze drehen Sie nun auch alle anderen Steuerknöpfe der Kochfelder auf die Position "0". Die neue maximale Leistungsgrenze für den Induktionsherd ist nun eingestellt.

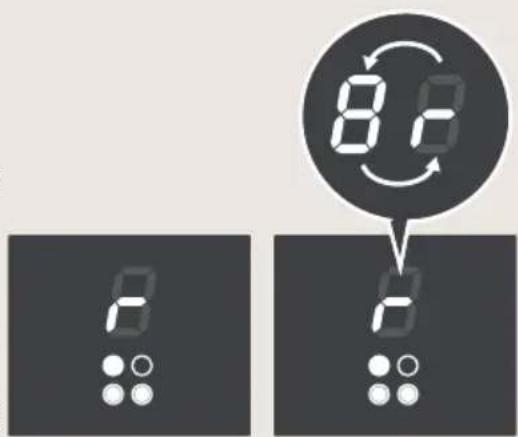

Steuerung der Leistung während der Herdnutzung

Wenn die eingestellte maximale Herdleistung bei der Nutzung mehrerer Kochfelder überschritten wird, ertont ein Warnsignal und beim zuletzt eingeschalteten Kochfeld wird abwechselnd das Symbol "r" und die ausgewählte Leistung angezeigt. Dann reduziert sich die Leistung theses Kochfeldes automatisch soweit, bis die zulässige Höchstleistung nicht mehr überschritten wird.

"Zeigt an, dass die Leistung des betreffenden Kochfeldes reduziert wird und dass die Steuerknopf-Position nicht der automatisch vom System eingestellt, neuen Leistungsstufe entspricht.

Dementsprechend erlischt die Meldung "r", sobald der Steuerknopf auf die eingestellte oder eine niedrigere Leistungsstufe gedreht wird. Auch das Warnsignal ertont dann nicht mehr.

Thermoschutz

Das Induktionskochfeld wird mit Sicherheitsvorrichtungen ausgestattet, um das elektronische System zu schützen und eine Überhitzung der einzelnen Kochfelder verhindert.

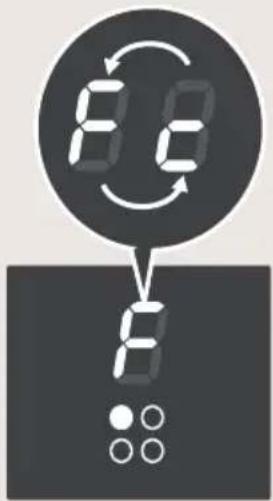

Überhitzung des Displays

* Kochfeld AUS: Auf dem Display des Kochfeldes wird im Wechsel "F" und "Cangezeigt.
* Kochfeld EIN: Alle Kochfelder schalten sich automatisch ab, ein Signalton ertont und die Displays der Kochfelder zeigen im Wechsel "F" und "Can.

Lassen Sie den Herd abkühlen, solange die Displays der Kochfelder ausgeschaltet sind. Falls auf mindestens einem Display "O" angezeigt wird, drehen Sie den betreffenden Knopf auf "0".

Der Herd kann jetzt wieder verwendet werden.

Überhitzung des Kochfelds

* Kochfeld AUS: Auf dem Display des Kochfeldes wird " 一 " angezeigt.
* Kochfeld EIN: Auf dem Display des Kochfeldes wird im Wechsel die eingestellte Leistungsstufe und "C" angezeigt.

Das Kochfeld wird nicht mit Strom versorgt.

Lassen Sie das Kochfeld vor erneuter Verwendung abkühlen.

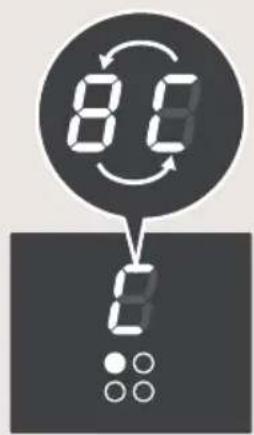

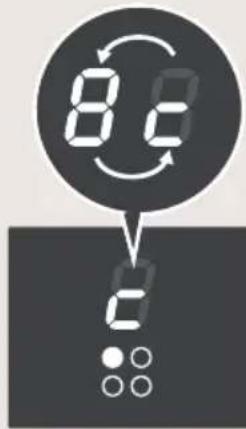

Überhitzung des Induktionsgenerators

* Kochfeld AUS: Auf dem Display des Kochfeldes wird "C" angezeigt.

*Kochfeld EIN: Auf dem Display des Kochfeldes wird im Wechsel die eingestellte Leistungsstufe und "c" angezeigt.

Das Kochfeld wird nicht mit Strom versorgt.

Lassen Sie das Kochfeld vor erneuter Verwendung abkühlen.

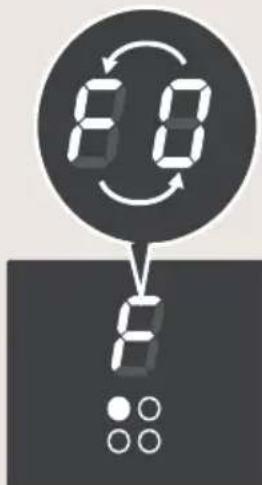

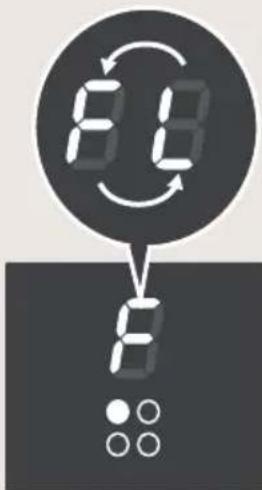

Fehlercode auf dem/den Display(s)

Wenn auf einem oder mehreren Displays eine Fehlermeldung erscheint (auf dem/den Display(s) wird im Wechsel "F" und ein anderes Zeichen angezeigt, z. B. "F" und "I", "F" und "O", ...):

1. Trennen Sie den Herd vom Stromnetz.
2. Schlieben Sie den Herd wieder an Stromnetz an und schalten Sieihn ein.
3. Warten Sie etwa zwei Minuten. Wenn das Problem nicht wieder auftritt, kann der Herd benutzt werden.
4. Liegt das Problem weiterhin vor, wiederholen Sie die Schritte 1 bis 3.
5. Falls das Problem nach wie vorvorliegt, trennen Sie den Herd vom Stromnetz und wenden Sie sich an ihre autorisierte Servicestelle.

Display/s sind ausgeschaltet oder Funktionieren nicht ordnungsgemäß

Wenn ein Display oder alle Displays nicht oder nur teilweise aufleuchten.

1. Schalten Sie den Herd aus und trennen Sieihn vom Stromnetz.
2. Schließen Sie den Herd wieder ans Stromnetz an und schalten Sie ihn ein.
3. Warten Sie etwa zwei Minuten. Wenn das Problem nicht wieder auftritt, kann der Herd benutzt werden.
4. Liegt das Problem weiterhin vor, wiederholen Sie die Schritte 1 bis 3.
5. Falls das Problem nach wie vorvorliegt, trennen Sie den Herd vom Stromnetz und wenden Sie sich an ihre autorisierte Servicestelle.

Reinigung

Achten Sie darauf, daß das Kochfeld abgeschalten ist, bevor Sie es reinigen.

• Die Anweisungen zur Reinigung auf jeder Fall beachten.
• Entfernen Sie eventuelle Yerkrustungen nur mit dem Schaber.
• Entfernen Sie Staub mit einem feuchten Lappen.
• Es sind nur nicht scheuernde und nicht ätzende Reinigungsmittel zu verwenden.
• Reinigungsmittelrechte müssen mit einem feuchten Lappen vollständig entfernt werden. Stellen Sie keinerlei Gegenstände auf das Kochfeld, die bei Hitze schmelzen können: wie z.B. Plastikgegenstände, Aluminiumfolie, Zucker oder Zuckerprodukte.
• Falls irgend ein Gegenstand auf dem Kochfeld geschmolzen sein sollte, entfern den Sieihn dazu (solange das Kochfeld noch heißt ist) und benutzen Sie dazu den mitgelieferten Schaber, um eine nicht mehr behebbare Beschädigung der Glaskeramikoberfläche zu verhindern.
• Benutzen Sie keine Messer oder spitzen Gegenstände, weil dadurch die Kochfeldoberfläche beschädigt werden können.
• Benutzen Sie auch keine Scheuerschwämme oder Topfkratzer weil diese die Glaskeramikoberfläche des Kochfeldes zerkratzen; auch diese Art der

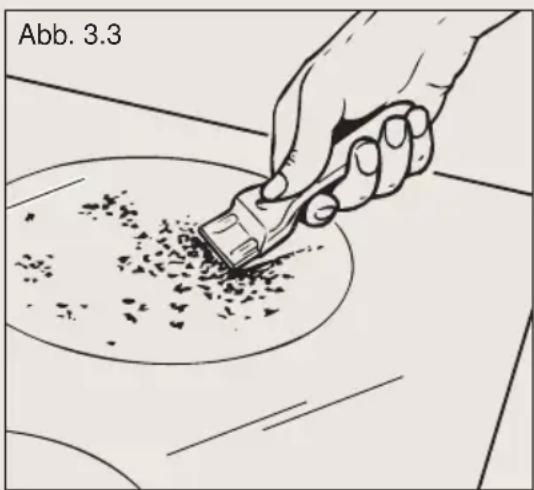

Achtung: äusserst wichtig!

Verwenden Sie zum Reinigen des Glaskeramikfeldes ein spezielles Werkzeug (z.B. Schaber) und achten Sie besonderss darauf, eine Beschädigung der Dichtung an den Kanten der Glaskeramikfläche zu vermeiden.

Die Kochmulde nicht mit scharfen oder spitzen Gegenständen zerkratzen. Die Glaskeramik-Kochmulde nicht als Auflagefläche verwerden.

4 Multifunktions-Backofens

Vorsicht

Die Backofentür wird während des Betriebs sehr heiß. Halten Sie Kinder fern.

Technische Daten des Multifunktions-Backofens

Die hier aufgeführten Elektroherde besitzen einen Multifunktions-Backofen. Wie die Definition schonagt, handelt es sich um einen Backofen, der in Funktioneller Hinsicht besondere Eigenscharten aufweist. Er besitzt 8 verschiedene Funktionen und erfüllt somit alle möglichen back-, Brat- und Grillwünsche.

Die 8 Funktionen mit thermostatischer Steuerung ergeben sich durch 4 Heizelemente; diese sind:

• Unterhitze
  * Oberhitze
  *Grill
• Umluft

Bemerkung

Wenn der Ofen erstmalig in Betrieb gesetzt wird, empfehlen wirihn zuerst bei maximaler Temperatur (Thermostatknopf auf 250 positionieren) und davon 30 Minuten auf Position und zum eventuelle Spuren von Fett an den elektrischen Widersständen zu beseitigen.

Funktionsweisen

Das Erhitzen und Garen im Multi-funktions-Backofen wird auf die wie folgt beschrieben Weisen erreicht:

A) Durch natürliche Wärnestömung

Die Hitze wird von den oberen und unteren Heizelementen erzeugt.

B) Durch gelenkte Wärnestromung (Heißluft)

Ein Ventilator saugt die sich im Backofeninneren befindliche Luft an; die Luft strömmt damit durch ein spiralförmiges elektrisches Heizelement und wird dann wieder in den Garraum ausgestoßen. Die so erhitzte Luft umgibt vollständig die in den Backofen gestelltten Speisen, die auf diese Weise schnell und rundherum gleichmäßig gegart werden. Die Luft wird vom Ventilator ständig neu angesaugt, so daß sich der beschriebene Vorgang kontinuierlich wiederholt. Es konnen verschiedene Gerichte gleichzeitig gebacken oder gebraten werden.

C) Durch halbgelenkte Wärme-strömung (Umluft)

Die von den oberen und unteren Heiz-elementen erzeugte Hitze wird vom Ventilator im Backofen gleichmäßig vertiert.

D) Durch Infrarotstrahlung

Die Hitze wird durch die Infrarot-strahlung der Grill-Resistenz erzeugt.

E) Durch Infrarotstrahlung mit Umluft

Die durch die Infrarotbestrahlung der Grill-Resistance erzeugte Hitze wird von einem Ventilator gleichmäßig im Backofen verteilt.

F) Durch Ventilation

Zum Auftauen wird der Ventilator ohne Heizung verwendet.

Vorsicht

Die Backofentür wird während des Betriebs sehr heiß.

Während des Gebrauchs wird das Gerät heiß.

Aufpassen die bereits Elemente innerhalb des Ofens nicht zu bettreffen.

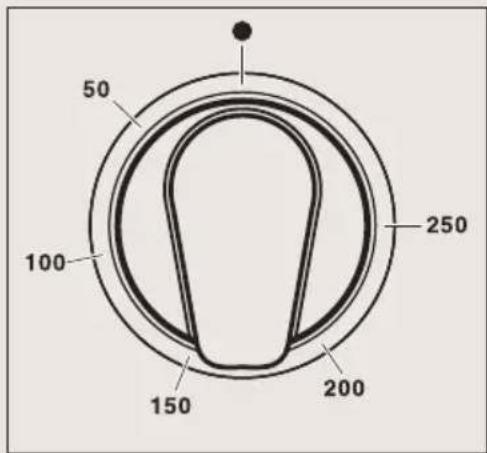

Thermostat - Knopf (Abb. 4.2)

Dient lediglich zur Einstellung der Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswahlschalter bedient. Im Uhrzeigersinn auf die Position der gewünschten Temperatur drehen.

Die Temperaturkontrollampe meldet, ob die Heizelemente ein- oder abgeschaltet sind.

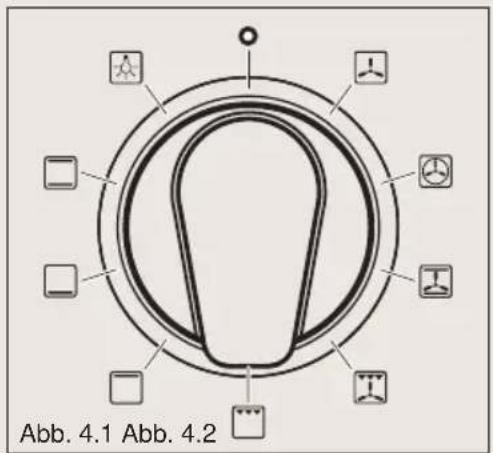

Funktionswahlschalter (Abb. 4.1)

Zur Wahl der folgenden Funktionen drehen Sie den Schalter im Uhrzeigersinn:

BACKOFENBELEUCHTUNG

In dieser Stellung schaltet sich nur die Backofenbeleuchtung ein, die während aller Back-und Brativorgänge immer an bleibt.

HERKÖMMLICHES BACKEN UND BRATEN MIT OBER-UND UTER-HITZE

In dieser Stellung werden die unteren und oberen Heizelemente eingeschalten. Die Hitze verteil sich durch natürliche Strömung, und die Temperatur wird am Thermostat zwischen 50^ und 250^ eingestellt. Der Backofen muß vorgeheiz werden.

Empfehlung:

These Einstellung wird empfohlen für Speisen, dieinnen und außen in gleicher Weise garen sollen. Zum Beispiel: Braten, Schweinerippchen, Meringen, usw.

UNTERES HEIZELEMENT

In dieser Position ist nur das andere Element eingeschaltet.

Die Wärme wird durch Naturkonvektion verteilt. Die Temperatur wird am Thermostat zwischen 50^ und 250^ eingestellt.

Empfehlung:

Um das Kochen von Gerichten abzuschreiben, die höhere Temperaturen am Boden erfordern.

OBERES HEIZELEMENT

In dieser Position ist nur das obere Element eingeschaltet.

Die Wärme wird durch Naturkonvektion verteilt.

Die Temperatur wird am Thermostat zwischen 50^ und 250^ eingestellt.

Empfehlung:

Um das Kochen von Gerichten abzuschreiben, die höhere Temperaturen am obere erfordern.

NORMAL GRILL

Der Infrarotwiderstand schaltet ein. Die Wärme wird durch Strahlung abgegeben. Den Thermostatendrehknopf auf einen Wert zwischen 50^ und 225^ max einstellen und bei geschlossener Ofentür verwenden. Geben Sie die zu garen den Speisen hinein und positionieren Sie den Rost so nahe wie möglich an den Grill. Die Fettpfanne soll unter den Rost positioniert werden, um den Bratensaft und das Fett aufzufangen. Dabei muss die Backofentür geschlossen sein.

Empfehlung:

These Einstellung wird für intensives Rösten empfohlen, z.B. zum Anbraten, Überbacken, Gratinieren, Toasten, etc.

UMLUFT-INFRAROT-GRILL

In dieser Stellung schalten Sie den Infrarot-Grill und den Ventilator ein. Die Hitze breitet sich hauptsächlich durch die Strahlung aus, und der Ventilator verteilt sie dann gleichmäßig im ganzen Backofen.

Wenn der Backofen benutzt wird, muss die Backofentür stets geschlossen sein und die Temperatur am Thermostat ist zwischen 50^ und 225^ einzustellen. Der Ofen muss etwa 5 Minuten lang vorgeheizt werden. Empfehlungen zur Anwendung sind dem Kapitel "GRILLEN UND GRATINIEREN" zu entnahmen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung

Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

Empfehlung:

These Einstellung empfeihlt sich zum Grillen, wenn ein schnelles Rösten außen gewünscht wird, um den Fleischsaft im Inn zu halten, z.B. Kalbschnitzel, Koteletts, Hackbraten, etc.

BRATEN UND BACKEN MIT UMLUFT

In dieser Stellung schalten Sie Ober- und Unterhitze und den Ventilator ein. Ober-und Unterhitze werden durch den Ventilator noch better verteilt. Die Temperatur wird am Thermostat zwischen 50^ und 250^ eingestellt.

Empfehlung:

These Einstellung eignet sich besonderss für große Stücke oder große Mengen, die innen und außen gleichermaßen gar sein sollen, z.B. Rollbraten, Truthahn, Keulen, Haxen, Kuchen, etc.

BRATEN UND BACKEN MIT HEISSLUFT

In dieser Stellung schalten Sie den kreisfornigen Widerstand und den Ventilator ein. Die Hitze verteil sich durch gelenkte Liftströmung, und die Temperatur kann am Thermostat zwischen 50^ und 250^ eingestellt werden. Der Backofen muß nicht vorgeheizt werden.

Empfehlung:

These Einstellung ist geeignet für Speisen, die außen gut gebacken und innen weich und rosig bleiben sollen, z.B. Lasagne, Lamm, Roastbeef, ganze Fische, etc.

AUFTAUEN VON GEFRORENEM UND ECO-FUNKTION

AUFTAUEN VON GEFRORENEM:

Dazu muß der Thermostat auf "●" gestellt werden, auch weil andere Einstellungen keine Wirkung hatten. Das Auftauen erfolgt nur durch Belüfung ohne Beheizung.

ECO-FUNKTION (ENERGIEEINSPARUNG)

Die oberen und unteren Heizelemente und der Ventilator sind eingeschaltet. Die von oben und unter stromende Wärme wird durch erzwungene Konvektion verteilt. Diese Funktion reduziert den Energieverbrauch des Gerätes. Sie ist davon besonderss geeignet für schonendes Garenkleinerer Mengen Speisen auf einem einzeln Blech. Der Backofen muss vorgeht werden und die Backofentür sollt geschlossen sein. Garzeiten konnen länger als normal ausfallen.

Verwenden Sie diese Funktion nicht zum Vorheizen des Backofens.

Empfehlung:

Nahrungsmittel, die sanfes Kochen verlangen. Nahrungsmittel heißt nach Kochen zu halten. Bereits gekochtene Nahrungsmittel langsam zu erhitzen.

Ratschläge für andere Koch-, Brat-und Backvorgänge

Einkochen

Lebensmittel verschiedenster Art konnen in vollen und dicht verschlussen Gläsern in der nachfolgend beschrieben Weise eingekocht werden:

A) Stellen Sie den Funktionswahlachalter auf die Position
B) Stellen Sie den Thermostat auf 185^ ein und heizen Sie den Backofen vor.
C) Füllen Sie die Fettpfanne mit freiem Wasser.
D) Stellen Sie die Gläser so in die Fettpfanne, daß sie sich nicht gegenseitig berühren, geeßen Sie etwas Wasser auf die Deckel der Einkochgläser, schließen Sie den Backofen und stellen Sie den Thermostat auf 135^ zurück.

Wenn keine Luftbläschen in den Glasern sightbar werden, hat der Einkochvorgang begonnen, und Sie können den Backofen ausschalten und abkühlen halten.

Aufwärmen von Bröften

Stellen Sie den Funktionswahlschalter auf die Position und den

Thermostat auf 150^ . Die Bröchten werden wieder wohlschmeckend, wenn Sie sie mit einigen Tropfen Wasser befeuchten und zirka 10 Minuten bei Höchsttemperatur im Backofen halten.

Gleichzeitiges backen und braten verschiedene speisen

Wenn Sie den Multifunktions-Backofen in die Positionen Und

stellen, können Sie gleichzeitig die unterscheidlichsten Speisen backing und braten.

So kann man z.B. gleichzeitig Fisch oder Fleisch braten und einen Kuchen backen, ohne daß sich Aroma und Geschmack vermischen.

Dazu brauchen Sie nur einige weniger Hinweise zu beachten:

• Die Temperatures, die für das Zubereiten der einzelnen Speisen nötig sind, sollenn so nahe wie möglich beieinander liegen und einen Temperaturunterschied von 20^ bis 25^ nicht überschreiben.

• Beachten Sie beim Einschieben der Gerichte in den Backofen, daß sie verschiedene lange Garzeiten haben können. Es versteht sich von selbst, daß durch diese Backmöglichkeit Zeit und Energie gespart werden kann.

Braten

Um den traditionellen, überall gleichmäßig gegarten Braten zu erhalten, denken Sieitte daran:

• daß Sie eine Temperatur zwischen 180^ und 200^ beibehalten sollenen, und daß die Bratdauer von der Menge und Qualität des Fleisches abhängt.

Herkömmliches Grillen

Grill wie oben beschreiben einschalten und mit geschlossener Ofentür etwa 5 Minuten lang vorheizen.
Kochgut auflegen und den Rost so nahe wie möglich am Grill einschieben.
Fettpfanne unter den Rost schieren, um den Bratensaft aufzufangen.
Mit geschlossener Backofentür grillen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung

Die Backofentür ist während des Betriebs heiss. Kinder,müssen ferngehalten werden!

Grillen und Gratinieren

Mit der Position auf dem Funktionswahlschalter konnen Sie bestens ohne Spielgrillen, weil die Heilluft die Speise vollkommen umgibt. Der Thermostat muß auf 175°C eingestellt und der Backofen vorgeht. werden. Danach gegen Sie das Fleisch o.a. einfach auf den Grillrost, schließen die Backofentür, stellen den Thermostat auf die gewünschte Temperatur zwischen 50° und 225°C ein. Wenn Sie kurz vor Abschluss des Grillvorgangs ein paar Butterflocken über die Speisen verteilen, erhalten diese ein goldgelbes Aussehen wie beim Gratinieren. Den Grill nicht länger als 30 Minuten verwenden.

Achtung

Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!.

5 Elektronische Uhr mit touch-bedienung

Beschreibung der Symbole auf dem Display:

1. Ofen eingeschaltet
2. Garzeit
3. Ende der Garzeit
4. Timer
5. Ofentemperatur
6. AM/PM-Uhrzeitformat
7. Display-Helligkeit
8. Signaltonlautstärke
9. Uhrzeitestellung
10. Bedientastensperre des Programmierers mit Touch-Bedienung

Beschreibung der Symbole auf dem Display:

1. Programmauswahl
2. Wert verringern bei allen Funktionen
3. Wert erhöhen bei allen Funktionen
4. Menuauswahl

Wichtiger Hinweis

Wenn Sie während des halbautomatischen oder automatischen Garens den Timer verwenden, wird auf dem Display immer der Countdown für die Funktion mit der gingsten verbleibenden Zeit angezeigt.

Achtung - extrem wichtig

DISPLAY-REINIGUNG DES ELEKTRONISCHEN PROGRAMMIERS

Beachten Sie unbedingt genauestens die Angaben im Kapitel

"REINIGUNG UND INSTANDHALTUNG".

Touch-bedientasten

Die Touch-Bedientasten setzen sich durch Antippen (der jeweiligen Taste) mit dem Finger bedieren. Zur Bedienung tippen Sie die Taste am besten mit der ganzen Fingerkuppe, nicht mit der Fingerspitze, an. Programmund Menüauswahl: Nach dem Start wird die Auswahlfunktion nach ca. 5 Sekunden ohne weiteres Antippen des Displays automatisch deaktiviert.

Einstellen der Uhrzeit

Beim ersten Anschließlich an das Stromnetz oder nach einem Stromausfall blinkt "OFF" auf dem Display und das Symbol "L" leuchtet. Die Zeit mit der Taste "+" oder "-" einstellen.

Wichtig

Der Ofen Funktioniert nur im manuellen Garmodus, wenn zuvor die Uhrzeit eingestellt wurde.

Zum Ändern der Uhrzeit bei bereits installiertem Gerät die Taste "..." mehr als 2 Sekunden gedrück halten, dann erneut antippen, bis das Symbol "..." blinkt. Dann innerhalb von 5 Sekunden mit der Option "+" oder "-" die Zeit korrekt einstellen.

Wichtig

Es ist nicht möglich, die Uhrzeit während eines laufenden Garprogramms anzupassen.

Verwendung des Timers

Der Timer kann zu jedem beliebigen Zeitpunkt verwendet werden,)sogaewenn der Ofen nicht in Betrieb ist.

Achtung - extrem wichtig

Es handelt sich damit lediglich um eine Warnung. Der Backofen oder Grill wird nicht automatisch ausgeschaltet.

VERGESSEN SIE NICT, DEN BACKOFEN/GRILL VON HAND Auszuschalten.

Der Timer kann auf maximal 23 Stunden und 59 Minuten eingestellt werden.

1. Zum Einstellen des Timers bei bereits angeschlossenem Gerät (mehrmans) die Taste "®" antippen, bis das Symbol " auf dem Display blinkt. Innerhalb von 5 Sekunden mit der Taste "+" oder "-" die gewünschte Zeit (in Minutenintervallen) einstellen. Nach Abschluss der Einstellung erscheint im Display der entsprechende Countdown.
2. Gegen Ende der eingestellen Zeit lost der Timer Signtone aus und das Symbol "®" blinkt auf dem Display. Das Antippen einer beliebigen Taste beendet den Signalton, der sich ansonsten nach 7 Minuten selbst ausschaltet.
3. Den Backofen von Hand ausschalten (Schalter und Thermostatknopf in Stellung Aus), wenn der manuelle Gar- oder Backvorgang abgebrochen werden soll.

Das Zurücksetzen des aktivierten Timers ist jederzeit möglich:

1. a. Wenn nur die Timer-Funktion aktiviert ist (kein halbautomatisches oder automatisches Garen in Betrieb): Die Taste "⊗" 3 Sekunden lang gedrückt halten.
   b. Wenn halbautomatisches oder automatisches Garen in Betrieb ist: Die Taste "®" mehrmals antippen, bis das Symbol "Lauf dem Display zu blinken beginnnt. Dann innerhalb von 5 Sekunden die Taste "—" antippen, bis "00:00" auf dem Display erscheint.

2. Danach wird auf dem Display wieder die Uhrzeit angezeigt.

Halbautomatisches Garen

Bei dieser Funktion wird der Ofen nach Ablauf der gewünschten Garzeit automatisch abgeschaltet. Zunachst überprüfen, ob die Uhr die richtige Zeit anziegt. Das halbautomatische Garprogramm kann für einen Zeitraum von maximal 10 Stunden eingestellt werden.

1. Funktion und Temperatur (am Funktionswahlschalter und am Thermostatknopf) einstehen. Der Ofen schaltet sich ein.
2. Die Taste "✔" antippen, bis das Symbol "Haf dem Display zu blinken beginnnt. Die gewünschte Garzeit (in Minuten - bzw bei Bedarf die Zeit zum Vorheizen mit berücksichtigigen) innerhalb von 5 Sekunden mit der Taste "+" oder "- einstellen. Nach Abschluss der Einstellung erscheid im Display der entsprechende Countdown.
3. Sobald die Zeit abgelaufen ist, schaltet sich der Ofen aus, der Timer losest Signtöne aus, das Symbol "I→" blinkt und auf dem Display wird "End" angezeigt.

4. Funktionswahlschalter und Thermostatknopf in die Position Aus drehen.

5. Die Taste "Antippen, um den Signalton zu deaktivieren (der sich ansonsten nach 7 Minuten selbst ausschaltet) und den Programmierer wieder in den manuellen Modus schalten (auf dem Display wird wieder die Uhrzeit angezeigt). Wenn der Signalton stattdessen mit einer der anderen Tasten deaktiviert wird, muss nach der Deaktivierung auch die Taste "Angetippt werden, um den Programmierer wieder in den manuellen Modus zu schalten (auf dem Display wird wieder die Uhrzeit angezeigt).

Das Abbrechen des halbautomatischen Garprogramms ist jederzeit möglich:

1. a. Wenn nur die halbautomatische Garfungkction aktiviert ist (kein Timer aktiviert): Die Taste "3 Sekunden lang gedrückt halten, dann werden das Symbol "End" (Ende) auf dem Display angezeigt.
   b. Wenn der Timer aktiviert ist: Die Taste "mehmals antippen, bis das Symbol "blinkt. Dann innerhalb von 5 Sekunden die Taste "antippen, bis "00:00" auf dem Display erscheint. Diese Anzeige wird nach ein paar Sekunden durch das Symbol "End" sowie "End"ersetzt.
2. Erneut die Taste " antippen, um den Programmierer wieder in den manuellen Modus zu schalten (auf dem Display wird wieder die Uhrzeit angezeigt). Am Ende des Garprozesses den Thermostatknopf und den Funktionswahlschalter in die Position Aus drehen. Andernfalls weiter garen und darüber denken, den Backofen von Hand auszuschalten.

Automatisches Garen

Bei dieser Funktion wird der Ofen automatisch eingeschaltet, der Garprozess gestartet und dann der Ofen wieder ausgeschaltet. Zunachst überprüfen, ob die Uhr die richtige Zeit anziegt.

1. Funktion und Temperatur (am Funktionswahlschalter und am Thermostatknopf) einstellen. Der Ofen schaltet sich ein.
2. Bei der Auswahl der Garzeit bei Bedarf die Zeit zum Vorheizen miteinkalkulieren. Dann die Garzeit gemäß der Beschreibung im Kapitel "HALBAUTOMATISCHES GAREN" einstellen.
3. Die Taste " " mehrmals antippen, bis das Symbol "auf dem Display erscheint. Dann die Zeit einstellen, zu der der Ofen sich ausschalten soll. Dazu die Taste "+" oder "- verwenden.

4. Wenn das Garen nicht(sofort gestartet wird,zeigt das Display die aktuelle Uhrzeit und die Symbole "13" und "2h.Der Ofen schaltet sich aus,ist aber jetzt fur den automatischen Betrieb programmiert.

5. Zum Prüfen der Garzeit einmal die Taste "®" antippen. Das Symbol " ➔" blinkt.

6. Zum Prüfen der Ausschaltzeit die Taste "⊗" mehrmals antippen, bis das Symbol "→" blinkt.

Das Abbrechen des automatischen Garprogramms ist jederzeit möglich: Dazu gemäß Beschreibung im Kapitel "HALBAUTOMATISCHES GAREN" vorgehen.

Den Thermostatknopf und den Funktionswahlschalter in die Position Ausdrehen. Andernfalls weiter garen und darüber denken, den Backofen von Hand auszuschalten.

Achtung - sehr wichtig (automatisches oder halbautomatisches Garen)

Wenn ein sehr kurzer Stromausfall auftritt, bleibt die Programmierung im Ofen gespeichert. Wenn der Stromausfall jedoch länger als ein paar Zehntsekkunden nauert, wird die automatische Garfunktion abgebrochen. Drehen Sie in dieser Fall den Funktionswährschalter und den Thermostatknopf in die Position Aus und starten Sie bei Bedarf ein neues Programm.

Benutzereinstellungen

Bedientastensperre des Programmierers mit Touch-Bedierung

These Funktion wird verwendet, um zu verhindern, dass die Auswahltastendes Programmierers verstehentlich angetippt und Funktionen unbeabsichtigt aktiviert oder geändert werden. Die Tastensperre kann jederzeit aktiviert werden, entweder während des Garens oder bei ausgeschalteten Ofen.

Zum Sperren:

• Die Taste "..." mehr als 2 Sekunden gedrückt halten, bis die Anzeigeleuche "..." zu blinken beginnnt. Dann die Taste "+" antippen, um die Tastensperre zu aktivieren. Die Angabe "On" wird auf dem Display angezeigt. Einige Sekunden warten, bis der Vorgang abgeschlossen ist. Wenn diese Funktion aktiviert ist, leuchtet die Anzeigeleuche "..." auf.

Zum Entsperren:

• Die Taste "..." mehr als 2 Sekunden gedrück gehalten, bis die Anzeigeleuchte "..." zu blinken beginnnt. Dann die Taste "-" antippen, um die Tastensperre zu deaktivieren. Die Angabe "OFF" wird auf dem Display angezeigt. Einige Sekunden warten, bis der Vorgang abgeschlossen ist. Wenn diese Funktion nicht mehr aktiviert ist, erlischt die Anzeigeleuchte "..."

Einstellen des signaltions

Es stehendrei verschiedene Signatonarten zur Auswahr.

• Die Taste "" mehr als 2 Sekunden gedrück halten, dann die gleiche Taste mehrmals antippen, bis das Symbol "blick.
• Die Taste "+" oder "-" antippen; auf dem Display wird der eingestellte Signalion ("b-01", "b-02" oder "b-03") angezeigt.
• Den zuletzt angezeigte Ton bleibt aktiv.

Einstellen der display-helligkeit

Es stehendrei verschiedene Helligeitsstufen zur Auswahl.

• Die Taste "" mehr als 2 Sekunden gedrück halten, dann die gleiche Taste mehrmals antippen, bis das Symbol "D" blinkt.
• Die Taste "+" oder "-" antippen; auf dem Display wird die eingestellte Helligkeitsstufe ("d-01", "d-02" oder "d-03") angezeigt.
• Die zuletzt angezeigte Helligkeitsstufe bleibt aktiv.

Uhrzeitformat

Für das Uhrzeitformat kann die Einteilung in 24 Stunden oder 12 Stunden ausgewählt werden.

• Zum Aktivieren des 12-Stunden-Formats die Taste "+" mehr als 5 Sekunden gedrückt halten, bis das Symbol "AM" bzw. 'Aktiviert ist.
• Zum Aktivieren des 24-Stunden-Formats die Taste "+" mehr als 5 Sekunden gedrückt halten, bis das Symbol "AM" bzw. PMeaktiviert ist.

6 Reinigung und Wartung

Allgemeine Ratschlage

• Wichtiger Hinweis: Vor Reinigungs- oder Wartungsarbeiten ist das Gerät durch ausschalten der Sicherung von Netz zu trennen.

• Es wird geraten, die Reinigung bei warmem Gerät vorzunehmen. Dies gilt和其他s für die emailierten Teile.

• Keine säurehaltigen Produkte auf dem Gerät liegen给你们 (Zitronensaat, Essig u.s.w.).
• Verwenden Sie keine chlor- oder säurehaltige Reinigungssprodukte.

Wichtig

Der Gebrauch von Schutzkleidung/Schutzhandschuhen während Arbeiten am Gerät oder der Reinigung deses Geräts wird empfohlen.

Wichtig

Verwenden Sie keine abrasiven Produkte (z. B. bestimmte Arten von Schwämmen) und/oder aggressiven Mittel (z. B. Natronlaugen, Produkte mit atzenden Substanzen), die irreparable Schäden verursachen können.

Warning

Bei richtiger Installation entspricht Ihr Produkt allen Sicherheitsanforderungen entspricht, die für diese Produkt-kategorie festgelegt wurden. Jedoch ist besondere Vorsicht auf der Rückseite oder unter dem Gerät geboten, da dieser Bereich nicht für eine Berührung vorgesehen ist und scharfe oder raue Kanten aufweisen kann, die Verletzungen hervorrufen können.

Emaillierte Teile

Alle emailierten Teile müssen immer mit einem Schwammtuch, mit Seifenwasser oder anderen nicht scheuernden Produkten gereinigt werden. Danach sollen den Sie alles mit einem weichen Lappen trocknen. Säuren, wie sie zum Beispiel in Zitronensaft, Tomatenpüree, Essig oder ähnlichem enthalten sind, greifen das Email an und machen es matt, wenn sie nicht alsbald entfernt werden.

Rostfreier Stahl-, Aluminium-, Gemalte und Silk-Screen Gedruckteoberflächen

Teile aus edelstahl, aluminium und lackierte flächen Mit einem geeigneten Produkt reinigen. Stets sorgfältig abtrocknen.

Wichtig

These Teile sind sehr vorsichtig zu reinigen, damit sie nicht zerkratzt werden. Am Besten einen weichen Lappen und neutrale Seife, niemals Scheuermittel verwenden.

Vorsicht

Keine abrasiven Substanzen oder nicht-neutralen Reinigungsmittel verwenden, da diese bleibende Schäden auf der Oberfläche hinterlassen.

Glaskeramik-Kochmulde

-Seite 98.

Display-Reinigung des elektronischen Programmierers

Das Display des Programmierers mit einem weichen Tuch, warmem Wasser und neutraler Seite oder mit einem weichen Tuch und einem flüssigen Reinigungsmittel (nicht abrasiv) reinigen. Bei der Reinigung darauf auf achten, das Tuch nur in eine Richtung zu bewegen. Danach das Display mit einem feuchten Tuch abwischen und mit einem weichen Tuch trocken wischen.

Wichtiger Hinweis

KEINE chlor- oder säurehaltigen Reinigungsmittel, Scheuermittel oder nicht-neutrale Reinigungsmittel verwenden. Sie können irreparable Schäden auf der Oberfläche hinterlassen. Reinigungsspray NICT direkt auf das Display des Programmierers sprehen.

Wichtig

Der Hersteller ist von der Haftung für mögliche Schäden befrei, die durch den Gebrauch ungeeigneter Produkte für die Reinigung des Geräts verursacht worden.

Achtung!

Während dem Betrieb wird die Kochfläche der Küche sehr heiß. Kinder fernhalten.

Bitte nutzen Sie zur Reinigung der Glasofentur keine aggressiven Reinigungsmittel oder scharfkantigen Schaber, die das Glas zerkratzen und ein Zerbren des Glases verursachen können.

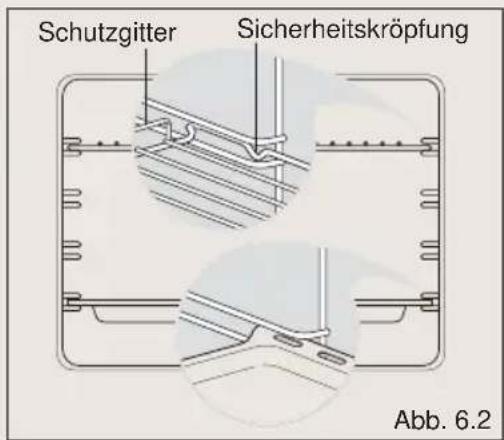

Einsetzen der Backofenroste

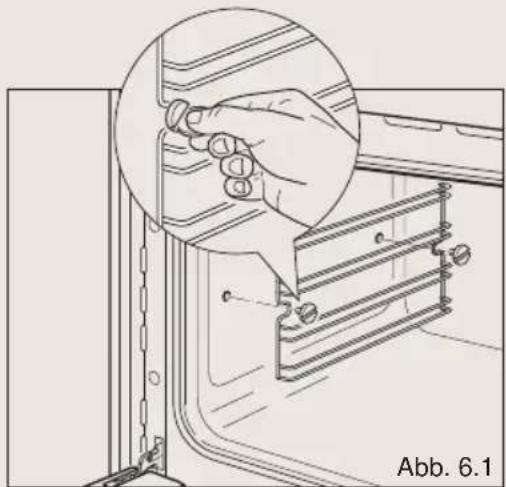

• Die Drahtgestelle mit den zwei Schrauben (Abb.6.1) an den Ofenwänden befestigen.
• Führren Sie die Fettpfanne und den Grillrost zwischen die Schieren der Seitenhalterungen ein, wie in (Abb 6.2) dargestellt. Den Rost so montieren, dass die Sicherheitsspere, die unabsichtliches Herausziehen verhindert, ins Innere des Ofens zeigt. Das Schutzgitter soll auf der Rückseite angebracht sein.
• Zum Abmontieren, in umgekehrter Reihenfolge vorgehen.

Backofeninneres

Der abgekühte Backofen muss nach dem Gebrauch immer gereinigt werden. Der Backraum muss mit einem milden Reinigungsmittel und Warmwasser gereinigt werden. Spezifische chemische Produkte für die Reinigung des Backofeninnenraums können nur verwendet werden, nachdem die Warnungen und Hinweise des Herstellers aufmerksam gelesen und das Produkt auf einer kleinen Fläch dees Backraums getestet worden ist. Keine Scheuermittel, Metall- oder raue Schwämme benutzen.

Hinweis

Die Herstellerfirma übernimmt keine Haftung für eventuelle Schäden, die durch die Anwendung chemischer Produkte oder Scheuermittel verursacht worden sind.

Warten, bis der Ofen abgekühlt ist. Ferner ist darauf zu achten, die Heizelemente im Inneren des Ofens nicht zu berühren.

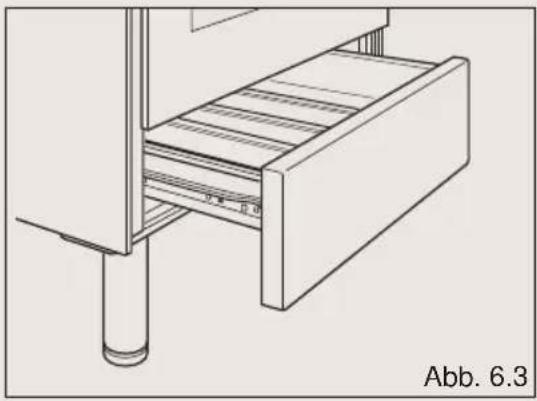

Schubfach (nur bei einigen Modellen)

Das Schubfach wird wie ein herkömmliches Schubfach Herausgezogen (Abb. 6.3).

Keine leicht entzündlichen Materialien im Ofen oder im Schubfach aufbewahren (dünnes Papier, Baumwolle, Seide, Nylon oder Ähnliches).

Austausch der Backofenleuche

Warning

Prufen Sie vor dem Austauschen der Lampe, ob das Gerät ausgeschaltet ist, um die Möglichkeit eines Stromschlags zu vermeiden.

• Lassen Sie den Backofenraum und die Heizelemente abkühlen.
• Schalten Sie die Stromversorgung ab.
• Entfernen Sie die Schutzabdeckung "A" (Abb. 6.3).
• Schrauben Sie die Birne “B” Heraus und ersetzen Sie sie durch

eine neue, die für hohe Temperaturen (300^) geeignet ist und folgende Eigenschaften aufweist: 220-240 V, sowie die gleiche Leistung (die auf der Birne aufgedruckte Wattleistung prufen), wie die ausgewechselte Birne.

Abb. 6.4

Achtung wichtige Hinweis!

Wechseln von Lampen niemals ohne Handschutz. Immer mit ein Tuch oder Handschuhe! Die Beleuchtung kann warm sein und schneller kaputt gehen.

• Bringen Sie die Schutzabdeckung wieder an.

Hinweis

Der Austausch der Ofenbeleuchting ist nicht durch ihre Garantie gedeckt.

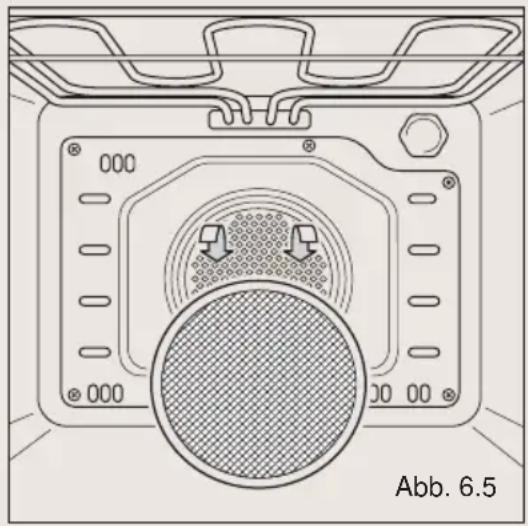

Fettfilter (nur für einige Modelle zutreffend)

• An der Ofenrückseite befindet sich ein spezieller Fettfilter, der insbesondere beim Braten von Fleisch Fettpartikel abfängt (Abb. 6.5).

• Den Filter nach jedem Garvorgang reinigen Den Filter aus dem Ofennehmen und mit Warmwasser und Reinigungsmittel waschen. (Abb. 6.5).

• Den Filter sorgfältig trocknen, bevör er wieder in den Ofen montiert wird.

Vorsicht

Beim Backen sollte dieser Filter entfernt werden.

Ausziehbare blechhalterungen (nur bei einigen Modellen)

Durch die Telescopschienen
konnen Sie Bleche und Roste
einfacher einsetzen und entfernen.
Sie fahren nicht weiter als ihre
Endposition aus.

Wichtig!

Achten Sie bei der Montageder Telescopschienen auffolgenden:

Die Telescopschienen müssen an der oberen Schiene eines Rostes befestigt werden. Sie passen nicht auf die untere Schiene.
Die Telescopschienen müssen so montiert werden, dass sie in Richtung der Ofentür ausfahren.
Beide Seiten einer Ebene müssen mit Telescopschienen ausgerüstet sein.
* Beide Seiten müssen sich auf gleicher Höhe befinden.

Um die Telescopschienen an den Seitengestellen zu befestigen:

• Schrauben Sie die Seiteengestelle an die Ofenwände(fig. 6.1).
• Befestigen Sie die Telescopschienen am oberen Draht eines Rostes und drücken Sie diese fest (Abb. 6.6). Sie werden einen Klick horen, sobald die Sicherheitsverregelungen den Draht umklammern.

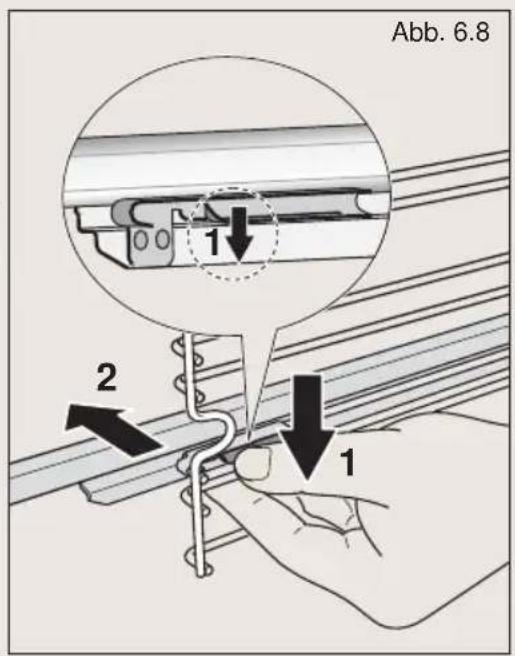

Um die Telescopschienen zu entfernen:

• Entfernen Sie die Seitenengestelle (und, falls vorhanden, die Katalyse-Einsätze) urch Lösener Befestigungsschrauben (Abb. 6.7).
• Legen Sie die Telescopschienen und Seitengestelle ab, mit den Telescopschieren nach unter.
• Suchen Sie die Sicherheitsverriegelungen. Dies sind die Laschen, die den Draht des beiden Drahtgestells umklammern (Pfeil 1 in Abb. 6.8).
• Ziehen Sie die Sicherheitsverriegelungen vom Draht fort, um den Draht zu Ziehen Sie die Sicherheitsverriegelungen vom Draht fort, um den Draht zu halten (Pfeil 2 in Abb. 6.8).

Reinigen der teleskopschienen:

• Wischen Sie die Telescopschienen nur mit einem feuchten Lappen und einem milden Reinigungsmittel ab.
• Geben Sie diese nicht in die Spülmaschine, tauchen Sie diese nicht in Seifenwasser, und verwenden Sie zur Reinigung der Telescopschienen keinen Ofenreiniger.

Ofentür abmontieren

Die Ofentür kann leicht folgendermaßen abmontiert werden:

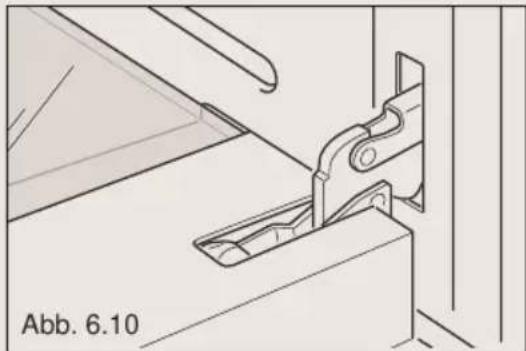

• Die Türganz öffnen (Abb. 6.10).

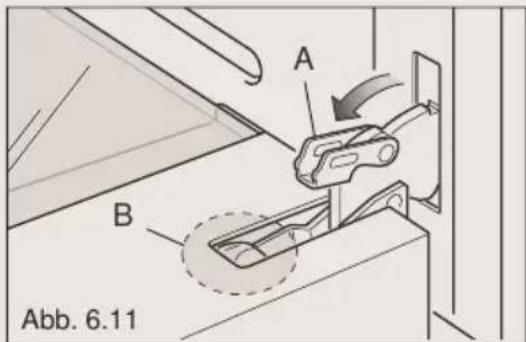

• Den Hebel "A" des rechten und des linken Scharners vollkommen öffnen (Abb. 6.11).

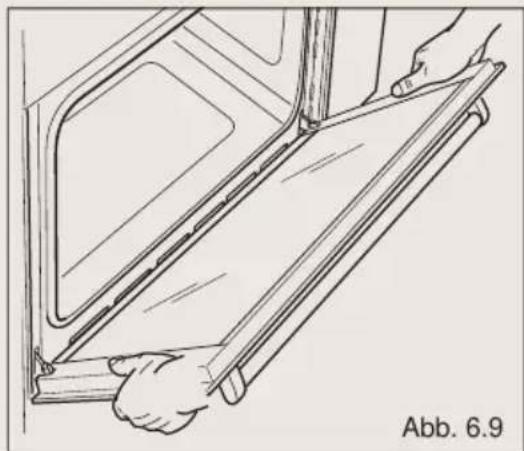

• Die Tur wie in der Abbildung (Abb 6.9) gezeigt fassen.

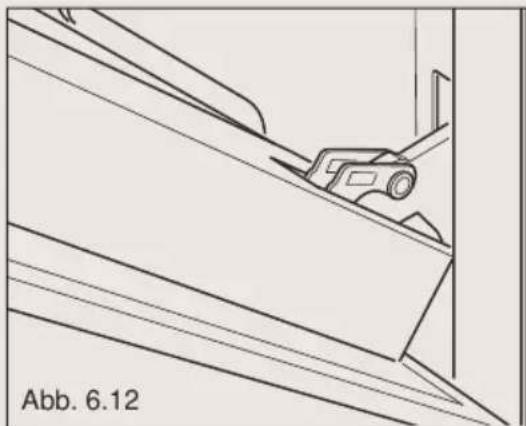

• Die Türlangsam schließen (Abb. 6.12) bis die Hebel "A" des rechten und des linken Scharniers aus dem Teil "B" der Türl ausrasten (Abb. 6.11).

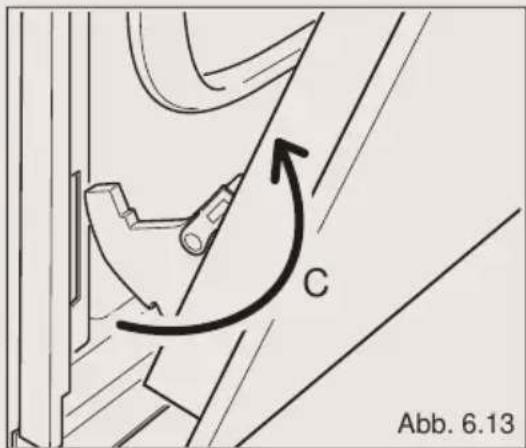

• Das Bajonett der Scharniere ebenfalls aus dem Sitznehmen (Abb. 6.13).Die Tur auf eine weiche Fläche legen.
• Die Tür in umgekehrter Reihenfolge wieder montierenr.

Wichtig

Behalten Sie immer einen Sicherheitsabstand bei den Turscharniere des Backofen, insbesondere passen Sie auf ihre Hände auf. Wenn die Turscharniere nicht richtig

befestigt sind,
konnen sich diese
einhaken und sich
plätzlich schliessen
mit einem
unerwarteten
Verletzungsrisiko.

Obere linke ofentur erneutes anbringen der ofentur

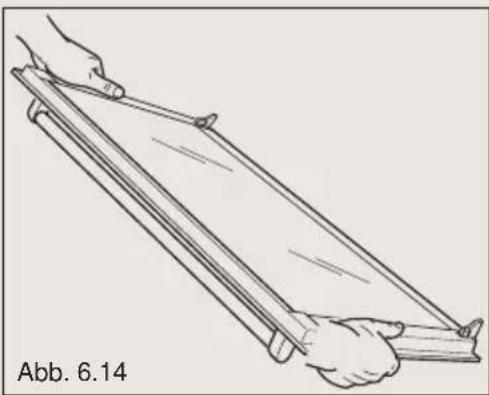

• Halten Sie die Tur fest (Abb. 6.14).

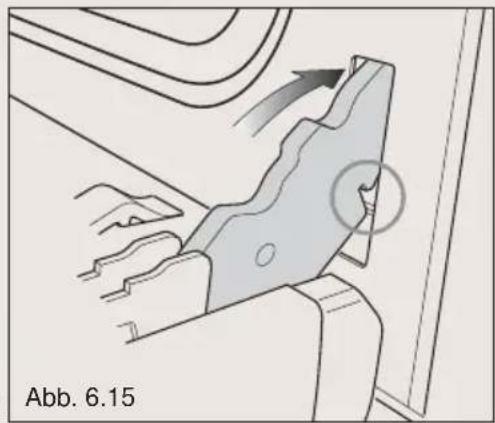

• Fügen Sie die Scharnierzungen in die Schlitze ein und prufen Sie, ob die Nut, wie in Abb. 6.15 gezeigt, greift.
• Offnen Sie die Tur vollständig.

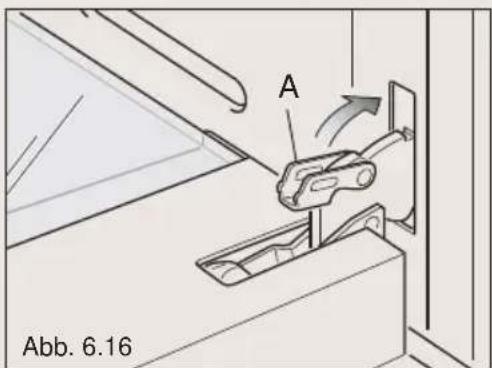

• Schließen Sie die Hebel "A" am linken und rechten Scharnier, wie Abb. 6.16 zeigt.
• Schließen Sie die Tur und prufen Sie, ob sie richtig positioniert ist.

Ausbau und erneutes anbringen der inneren glasscheibe der turzum reinigen

Wenn Sie die innere Glasscheibe der Tur reinigen möchten, müssen Sie unbedingt außerst sorgfältig die Vorsichtsmaßnahmen und Anweisungen beachten.

Bei falschem Anbringen der Glasscheibe und der Tur kann das Gerät beschädigt werden und ihre Garantie erlösen.

Wichtig!

• Vorsicht, die Backofentür ist schwer. Sollen Sie sich nicht sicher sein, versuchen Sie nicht, die Tur zu entfernen.
• Prüfen Sie, ob sich der Backofen und alle seine Teile abgekühlt haben. Versuchen Sie nicht, die Teile eines heißen Backofens zu handhaben.
• Gehen Sie mit der Glasscheibe äußert vorsichtig um. Vermeiden Sie, dass die Kanten der Glasscheibe gegen eine Oberfläche stoßen. Dabei kann das Glas brechen.
• Vorsicht: Verwenden Sie keine harten Scheuermittel oder scharfe Metallschaber zum Reinigen der Glasscheibe des Backofens, da diese die Oberfläche zerkratzen, was zu einem Brechen der Glasscheibe führen kann.
• Verwenden Sie den Backofen nicht, sollen den Sie beliebige Anzeichen für Schäden an einer der Glasscheiben feststellen (wie Splitter oder Risse). Verständigen Sie ihre Vertragswerkstatt oder den Kundendienst.
• Prüfen Sie, dass Sie die Glasscheibe richtig auswechseln. Verwenden Sie den Backofen nicht, wenn die Glasscheibe nicht richtig angebracht wurde.
• Wenden Sie keine Gewalt an, wenn sich die Glasscheibe schwer entfernen oder auswechseln{lsst. Fordern Sie Hilfe bei ihrer Vertragswerkstatt oder beim Kundendienst an.

Hinweis: Die Anforderung des Kundendienstes für Unterstützung beim Gebrauch oder bei der Wartung des Backofens wird nicht von unserer Garantie gedeckt.

Entfernen der inneren glasscheibe

Die Backofentür ist mit 2 Scheiben ausgestattet:

*1 äußere;

*1 innere.

Um beiden Scheiben auf beiden Seiten zu reinigen, muss die innere Scheibe wie folgt entfernt werden:

1. Tür öffnen und festsetzen:

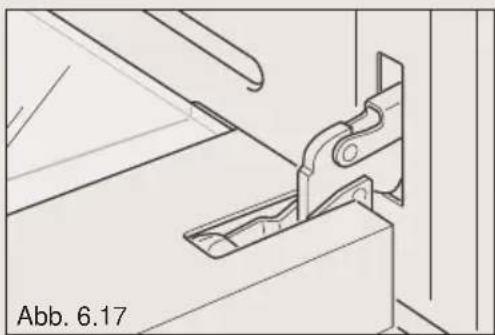

• Die Türganz öffnen (Abb. 6.17).

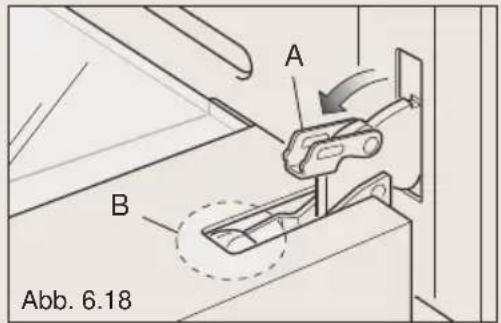

• Den Hebel "A" des rechten und des linken Scharniers vollkommen öffnen (Abb. 6.18).

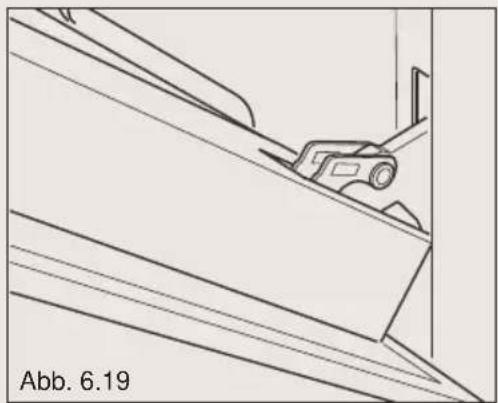

• Die Tür langsam schließen (Abb. 6.18) bis die Hebel "A" des rechten und des linken Scharniers aus dem Teil "B" der Tür ausrasten (Abb. 6.19).

2. Entfernen der inneren Glasscheibe:

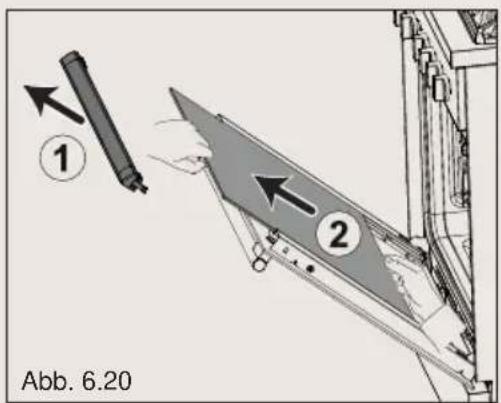

• Drücken Sie die Laschen auf den Seiten der Glashalterung an der Oberseite der Ofentür (Pfeile in Abb. 6.23), entfernen Sie die Halterung danach vorsichtig (Pfeil 1 in Abb. 6.20).

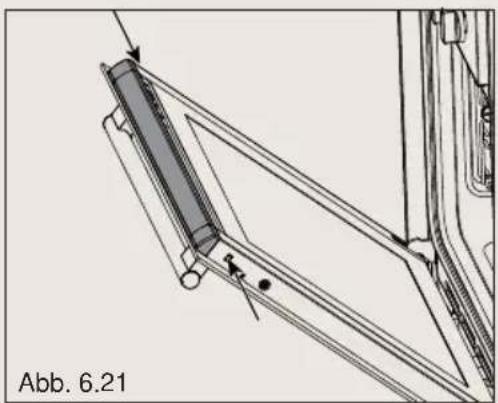

• Ziehen Sie vorsichtig die innere Glasscheibe herself (Pfeil 2 in Abb. 6.21).

Wichtig

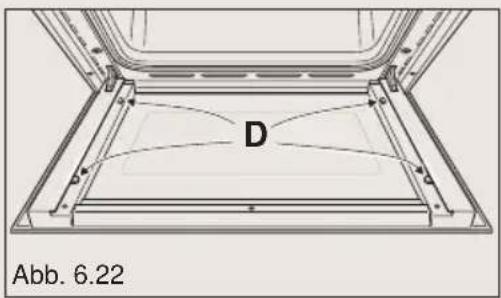

Um Bruchscha den oder ein Verrutschen der vier Gummiauflagen "D" zu vermeiden, empfeht es sich, diese beim Entfernen des Glases mit einem Finger in Position zu halten (Abb. 6.22).

• Reinigen Sie das Glassegment mit einem geeigneten Reinigungsmittel.

Trocknen Sie es danach gründlich.

Jetzt konnen Sie auch die Innenseite des äußeren Glassegmente reinigen.

Bringen Sie nach der Reinigung die innere Glasscheibe erneut an

Stellen Sie beim erneuten Anbringen der inneren Glasscheibe sicher:

• ob Sie die Scheibe richtig wieder anbringen, wie gezeigt. Die Scheibe muss sich in der richtigen, unter beschriebenen Position befinden, damit sie in die Tür passst und gewährleistet ist, dass das Gerät sicher und richtig arbeitet.
• dass Sie darauf auf achten, mit den Kanten der Glasscheibe nicht gegen Gegenstände oder Oberflächen zu stößen.
• die Scheibe nicht mit Gewalt einsetzen. Entfern den Sie die Scheibe wieder, sollen den Sie Schwierigkeiten beim Auswechseln feststellen, und führen Sie den Vorgang erneut von Anfang an Kundendienst, wenn dies nicht zu einer Lösung führt.

Um die innere Glasscheibe erneut anzubringen, verfahrens Sie wie folgt:

1. Stellen Sie sicher, dass die Tur offen und festgesetzt ist (vgl. Abb. 6.19).
2. Bringen Sie die innere Glasscheibe wieder an:
3. Achten Sie auf die korrekte Position der vier Abstandshalter aus Gummi ("D" in Abb. 6.22).

Wichtig

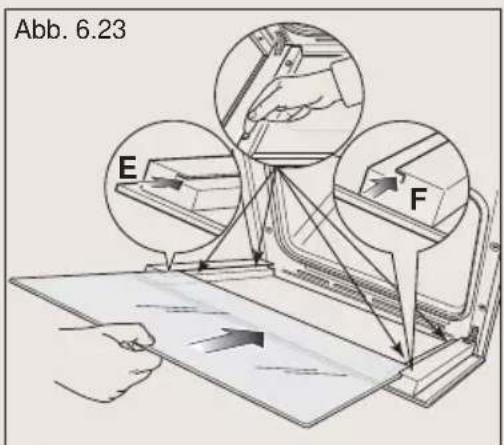

Bringen Sie die innere Glasscheibe wieder an: Um Bruchschäden oder ein Verrutschen der vier Gummiauflagen "D" zu vermeiden, empfieht es sich, diese beim Wiederanbringen des Glases mit einem Finger in Position zu halten (Abb. 6.23).

• ob Sie die Scheibe in der richtigen Richtung halten. Sie müssen die Aufschrift daraufuf lesen können, wenn die Scheibe auf Sie gerichtet ist.

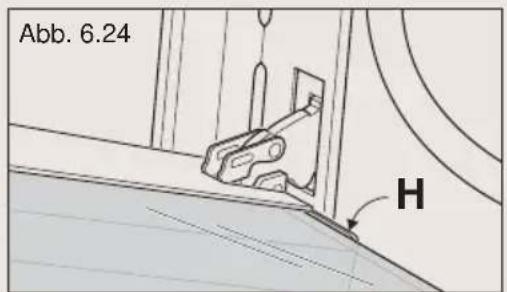

• Fügen Sie das Glassegment in den linken "E" und rechten "F" (Abb. 6.23)
  Fuhrungs-schlitz bis zum Haltewinkel "H" ein (Abb. 6.24).

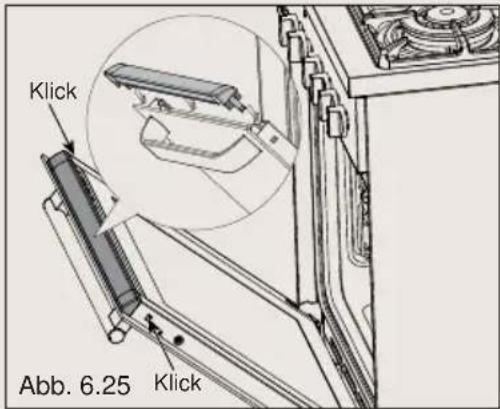

• Schieben Sie das Glassegment vorsichtig zurück. Sie sollen in der Lage sein, die Laschen auf beiden Seiten klichen zu horen, wenn sie sich in das Glassegment klemmen (Abb. 6.25).

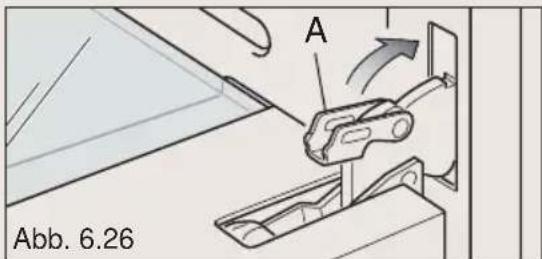

1. Entriegeln Sie die Tur, indem Sie sie vollständig öffnen und die Haltebügel "A" auf den linken und rechten Turarm schiben (Abb. 6.26).

François
