BEDIENUNGSANLEITUNG Jet Osann

Herzlichen Glückwunsch zu Ihrem Kauf unseres Kindersitzes der Gruppe 0+/1. Unser freundlicher Kundenservice ist bei Fragen zu diesem Produkt gerne für Sie da.

Hinweis

1. Dies ist ein ISOFIX-Kinderrückhaltesystem der Kategorie „semi-universal“. Es ist gemäß Verordnung 44/04 in der jeweils gültigen Fassung zur allgemeinen Verwendung in Fahrzeugen mit ISOFIX-Befestigungssystemen zugelassen.
2. Es passt in Fahrzeuge mit Positionen, die als ISOFIX-Positionen zugelassen sind (wie im Fahrzeughandbuch beschrieben); dies ist abhängig von der Kategorie des Kindersitzes sowie der Befestigungsart.
3. Die Gewichtsklassen und die ISOFIX-Größenklassen, für welche dieses Gerät vorgesehen ist, sind: D und B1. Dieser Sitz eignet sich für Kinder mit einem Körpergewicht zwischen 0 und 18 kg.

Schwere Gefahr

Bauen Sie den Sitz nicht auf einem mit Airbag (SRS) ausgestatteten Beifahrersitz ein.

Die Gebrauchsanweisung sollte in dem Aufbewahrungsbehälter am Sitz aufbewahrt werden. Diese Gebrauchsanweisung ist wichtig. Bitte lesen Sie sie sorgfältig durch und bewahren Sie sie für die zukünftige Verwendung gut auf.

Die richtige Verwendung und Instandhaltung Ihres Kindersitzes gewährleistet einen langjährigen und sicheren Gebrauch. Wenn andere Personen Ihren Kindersitz benutzen, stellen Sie sicher, dass sie mit seinem Umgang vertraut sind. Die Sicherheit Ihres Kindes liegt in Ihrer Verantwortung.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen, da eine falsche Installation gefährlich sein kann. Dieser Sitz eignet sich für Kinder mit einem Körpergewicht zwischen 0 und 18 kg.

Bauen Sie den Kindersitz zur Sicherheit des Kindes niemals vor einem Sicherheitsairbag ein.

Diese Einbauart eignet sich nur für Autositze mit Drei-Punkt-Gurtsystemen.

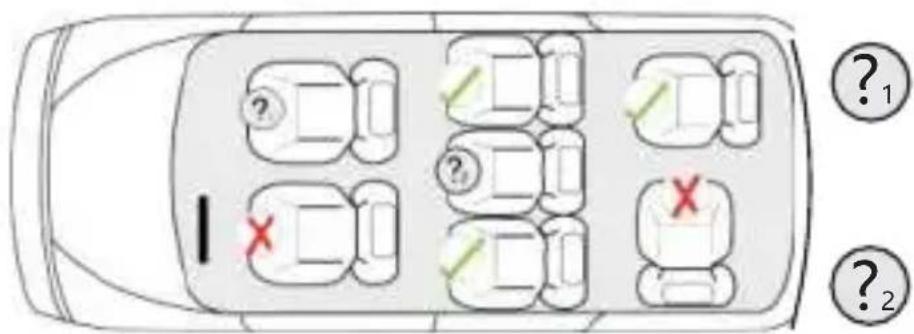

Einbauposition des Sitzes im Fahrzeug

Sicherheitswarnungen

1. Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen, da eine falsche Installation gefährlich sein kann.
2. Bauen Sie den Sitz nicht auf einem mit Airbag ausgestatteten Beifahrersitz ein.
3. Dies ist ein ISOFIX-Kinderrückhaltesystem der Kategorie „semi-universal“. Es ist gemäß Verordnung 44/04 in der jeweils gültigen Fassung zur allgemeinen Verwendung in Fahrzeugen mit ISOFIX-Befestigungssystemen zugelassen.
4. Verwenden Sie den Kindersitz niemals, ohne das Gurtzeug des Kindes richtig zu befestigen. Versuchen Sie niemals, den Sitz zu benutzen, ohne ihn wie in dieser Montageanleitung beschrieben im Auto befestigt zu haben. Wenn die Schulterhöhe nicht in Ordnung ist, bauen Sie den Sitz bitte erneut ein.
5. Verwenden Sie das Produkt niemals, wenn es bereits in einen Verkehrsunfall verwickelt war oder zu stark abgenutzt ist.
6. Waschen Sie die Sitzbezüge mit milder Seife, warmem Wasser und von Hand. Verwenden Sie keine chemischen Reiniger oder Entfärber. Lassen Sie den Bezug an der Luft trocknen.
7. Es ist wichtig, dass der Sicherheitsgurt korrekt eingeführt wurde und der Kindersitz so fest wie möglich am Sitzpolster befestigt ist.
8. Bei direkter Sonneneinstrahlung können sich Autos von innen stark aufheizen. Daher empfiehlt es sich, den Kindersitz bei Nichtgebrauch mit einem Handtuch oder ähnlichem abzudecken.
9. Lassen Sie das Kind zu keiner Zeit unbeaufsichtigt auf dem Sitz.
10. Gepäckstücke oder andere schwere Gegenstände sollten im Auto befestigt werden. Ungesicherte Gegenstände können bei einem Verkehrsunfall zu Verletzungen führen.
11. Der Kindersitz darf nicht ohne den Sitzbezug verwendet werden.
12. Im Notfall kann das Kind durch Betätigung der roten Taste an der Gurtschnalle schnell befreit werden.
13. Der Kindersitz sollte bei Nichtgebrauch mit dem Sicherheitsgurt befestigt werden, um Verletzungen bei einem Verkehrsunfall vorzubeugen.
14. Lagern Sie den Kindersitz bei Nichtgebrauch an einem sicheren Ort. Stellen Sie keine schweren Gegenstände auf dem Kindersitz ab.
15. Lassen Sie Ihren Kindersitz nicht mit ätzenden Substanzen (wie Batteriesäure) in Berührung kommen.
16. Verwenden Sie diesen Kindersitz nicht zu Hause. Er wurde nicht für den Gebrauch zu Hause konzipiert und sollte daher nur in Ihrem Auto verwendet werden.
17. Der Hersteller kann die Sicherheit des Autositzes nur dann garantieren, wenn er vom ursprünglichen Eigentümer verwendet wird.
18. Wir empfehlen, keine gebrauchten Kindersitze zu verwenden, da die Vorgeschichte mit dem Produkt meist unbekannt ist.
19. Vergewissern Sie sich vor dem Kauf eines Sitzes immer, ob er sich auch tatsächlich in Ihrem Fahrzeug montieren lässt.

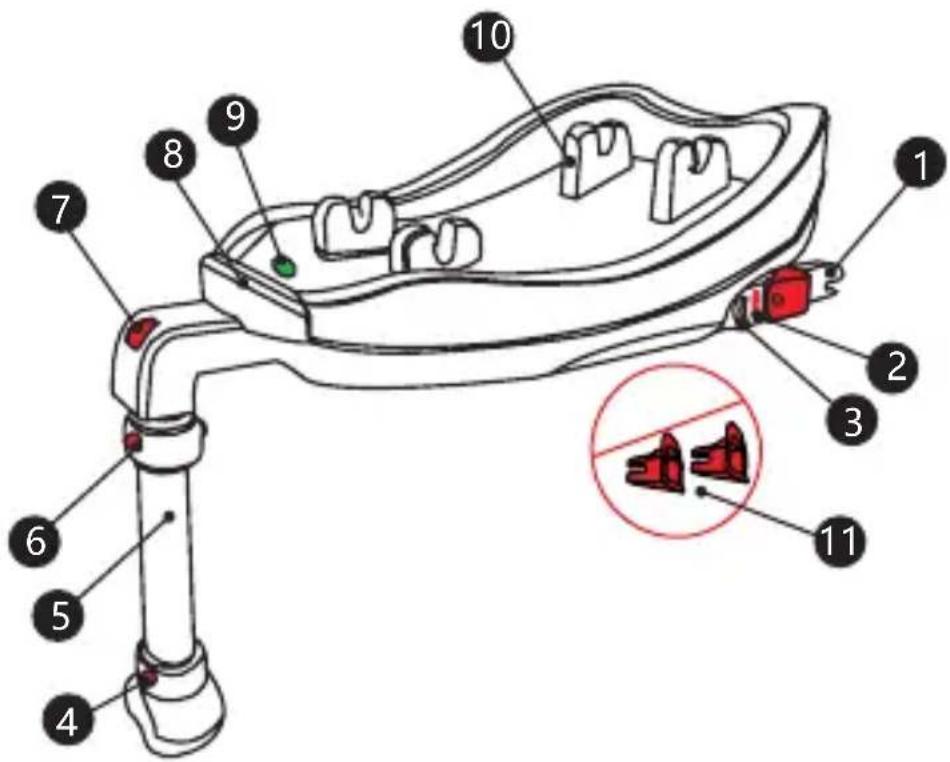

1. ISOFIX-Befestigungen
2. ISOFIX-Verriegelungsanzeige
3. ISOFIX-Entriegelungsknopf
4. Anzeige Stützbein
5. Stützbein
6. Einstellvorrichtung Stützbein
7. Flexibler ISOFIX-Knopf
8. Entriegelungsknopf von ISOFIX-Basis
9. Verriegelungsanzeige Sitz
10. Befestigungspunkte Sitz
11. ISOFIX-Einführhilfe, rote Schlitze

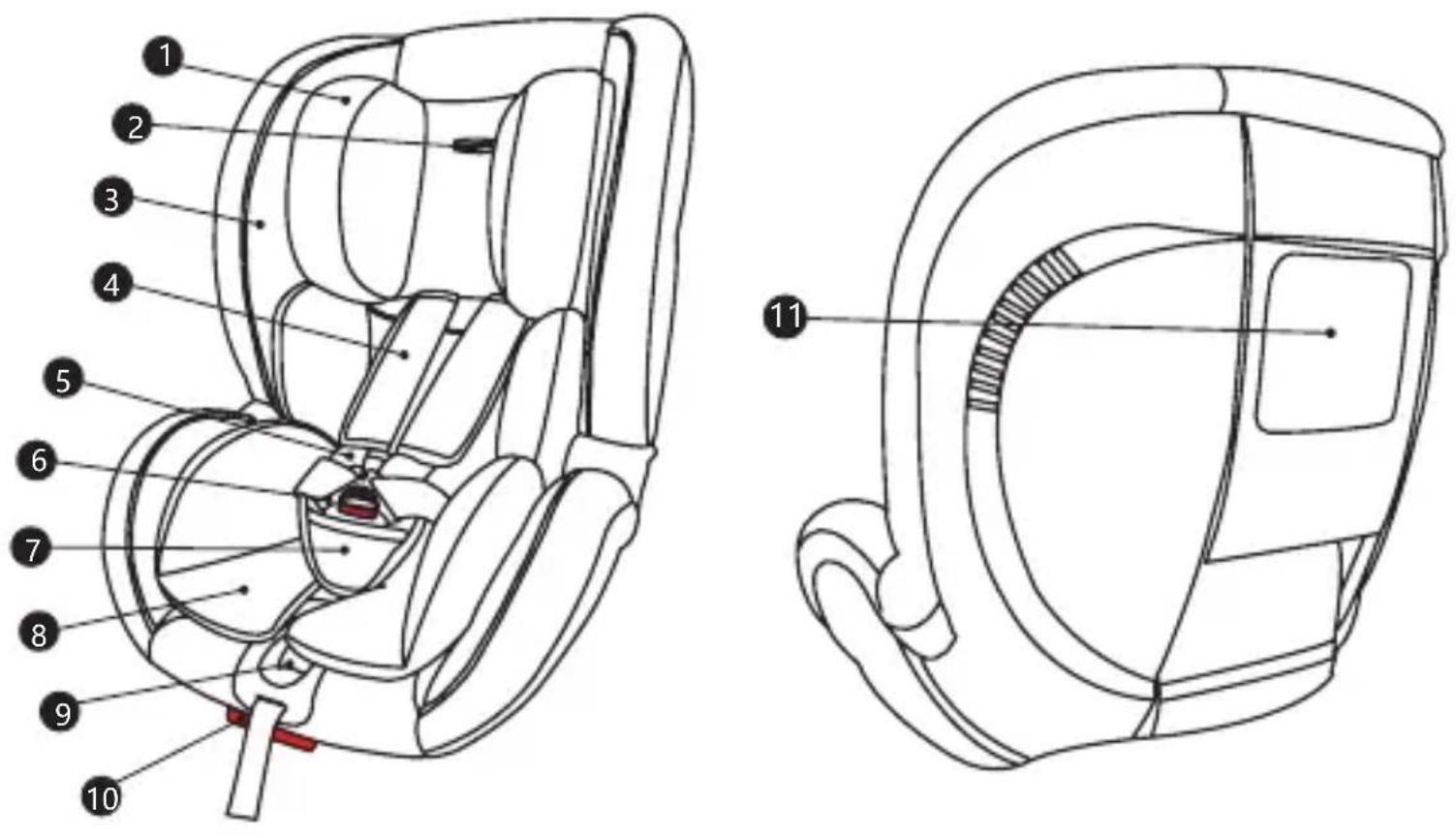

1. Kopfstütze
2. Einstellvorrichtung Kopfstützenhöhe
3. Rückenlehne
4. Schulterpolsterung
5. Schulterpolsterung
6. Schnalle
7. Schnallenpolsterung
8. Kissen
9. Gurtversteller
10. Sitzversteller
11. Aufbewahrungsfach für Gebrauchsanweisung

Größenverstellung von Gurt und Riemen

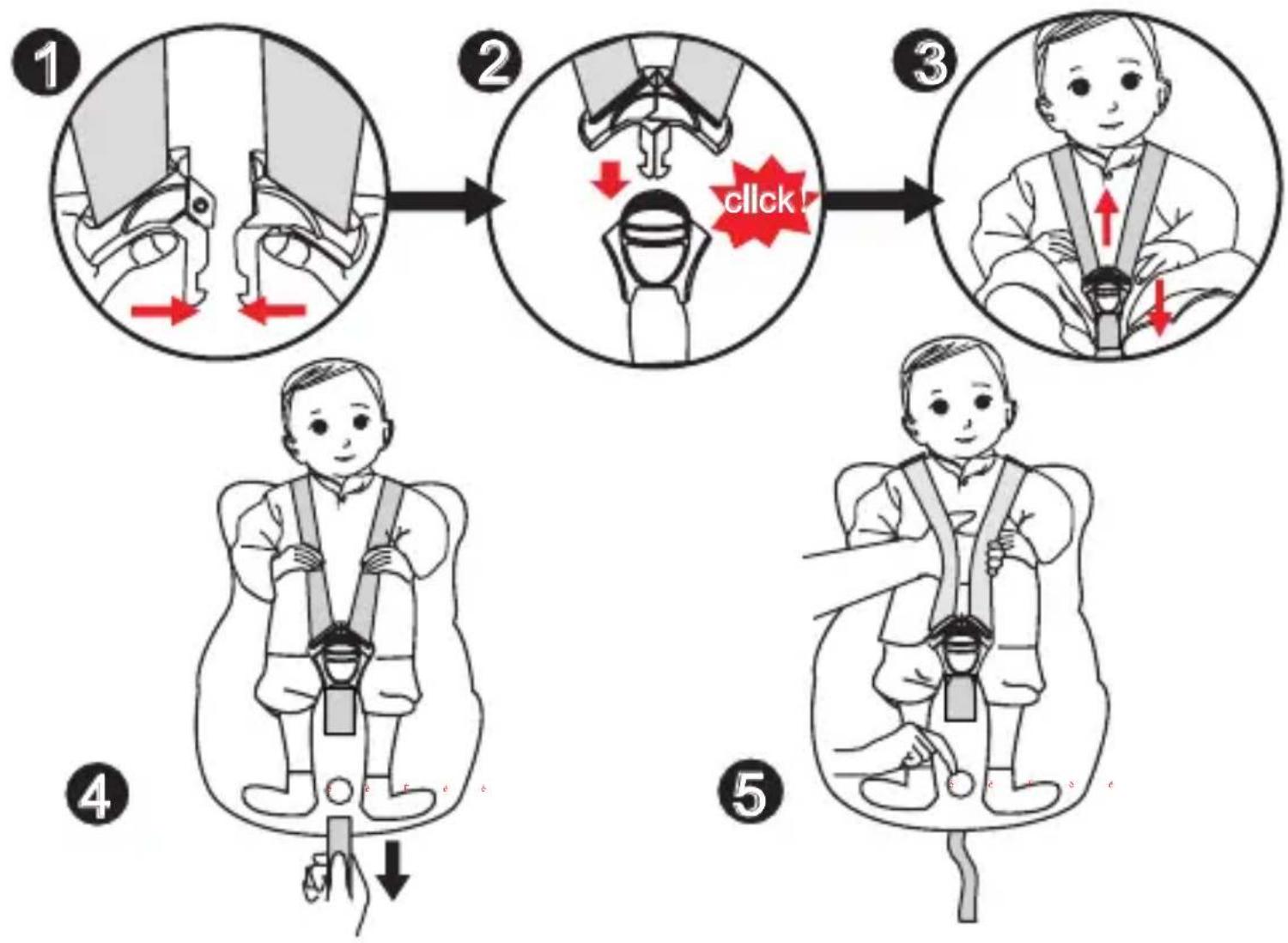

Schritt 1: Stecken Sie die beiden Metallteile des Verbindungsstücks am Gurtzeug aneinander. Siehe Abb. 1
Schritt 2: Schieben Sie die beiden Teile des Verbindungsstücks in den Schlitz. Achten Sie auf das „Klick“-Geräusch. Siehe Abb. 2
Schritt 3: Überprüfen Sie, dass das Gurtzeug richtig eingerastet ist, indem Sie die Schultergurte nach oben ziehen. Siehe Abb. 3
Schritt 4: Der Gurt sollte so eng wie möglich eingestellt werden, ohne Ihr Kind zu sehr einzuengen. Ein zu locker sitzender Gurt kann gefährlich sein. Überprüfen Sie den Gurtversteller und ziehen Sie den Gurt jedes Mal fest, wenn das Kind in den Sitz gesetzt wird. Siehe Abb. 4
Vorsicht: Achten Sie beim Einschieben der beiden Teile des Verbindungsstücks in die Schnalle immer auf das „Klick“-Geräusch.
Vorsicht: Um sicherzustellen, dass die Riemen für Ihr Kind geeignet sind, müssen Sie prüfen, dass Sie eine Hand zwischen Kind und Gurt stecken können. Passen Sie die Gurte entsprechend an, falls diese zu locker oder zu fest sitzen.

Verstellung der Rückenlehne

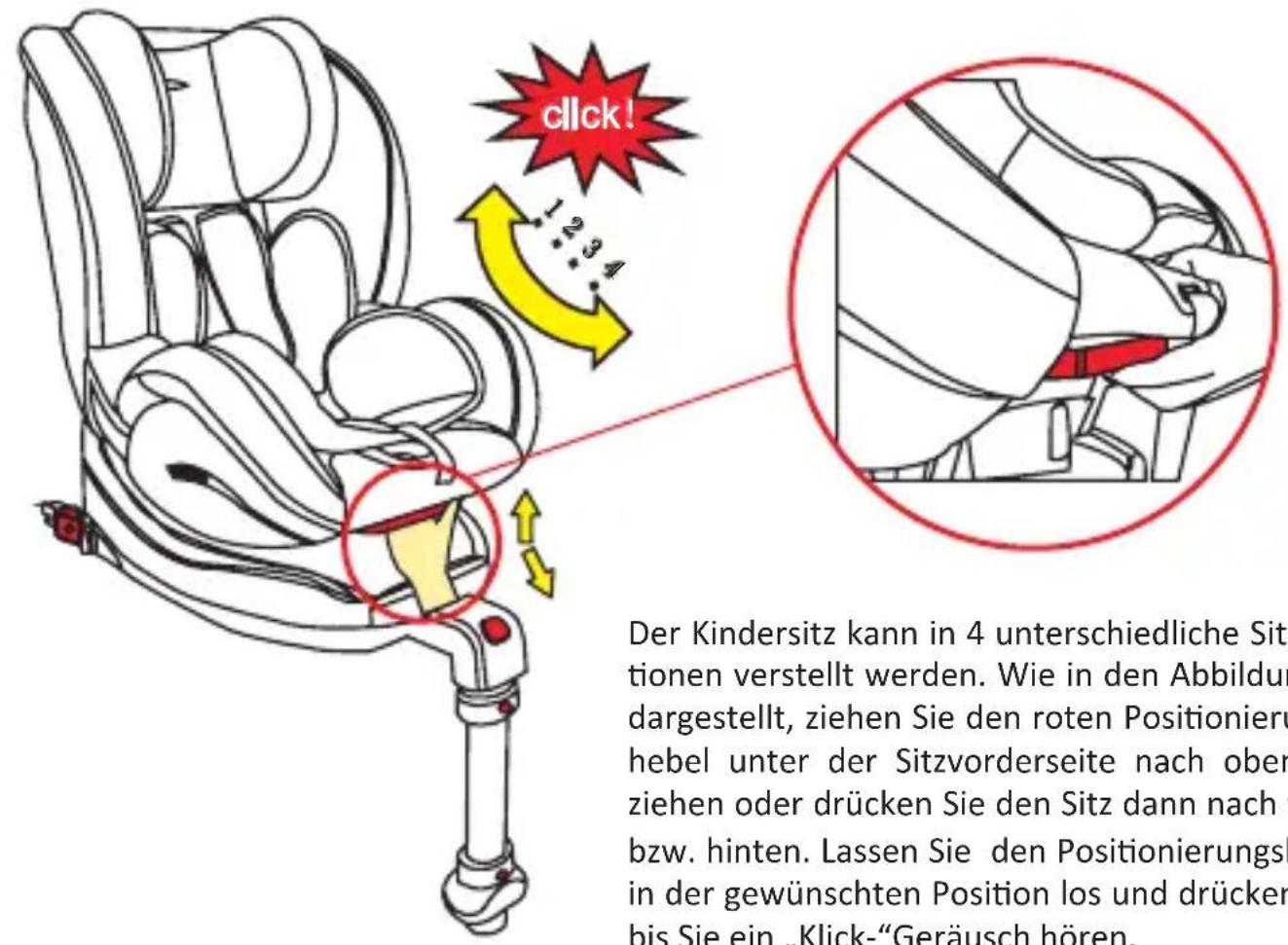

click! Der Kindersitz kann in 4 unterschiedliche Situationen verstellt werden. Wie in den Abbildur dargestellt, ziehen Sie den roten Positionierhebel unter der Sitzvorderseite nach oberziehen oder drücken Sie den Sitz dann nach bzw. hinten. Lassen Sie den Positionierungsl in der gewünschten Position los und drücken bis Sie ein „Klick-“Geräusch hören.

Der Kindersitz kann in 4 unterschiedliche Sitzpositionen verstellt werden. Wie in den Abbildungen dargestellt, ziehen Sie den roten Positionierungshebel unter der Sitzvorderseite nach oben und ziehen oder drücken Sie den Sitz dann nach vorne bzw. hinten. Lassen Sie den Positionierungshebel in der gewünschten Position los und drücken Sie, bis Sie ein „Klick-“Geräusch hören.

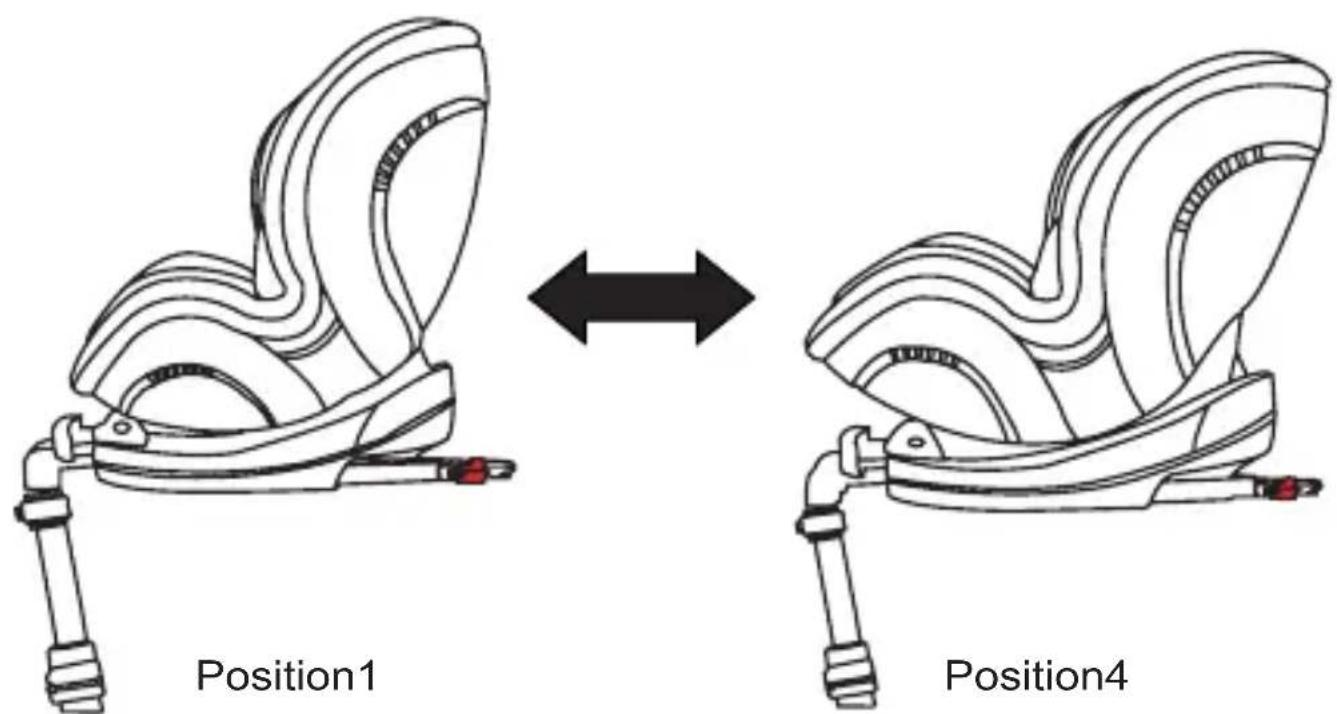

Position1 Position4

Wenn das Kind weniger als 9 kg wiegt, muss der Sitz rückwärts gerichtet eingebaut werden und er darf nur auf die Position 4 eingestellt werden.

Wenn das Kind mehr als 9 kg wiegt, kann der Sitz vorwärts gerichtet eingebaut werden und er darf in jede Position eingestellt werden.

Lösen Sie die Schultergurte und stellen Sie die Höhe der Kopfstütze ein

Um das Gurtzeug zu lösen, können Sie den roten Knopf der Schnalle nach unten drücken, sodass die beiden Metallteile aus der Schnalle springen. Beim Lösen des Gurtzeugs müssen Sie darauf achten, dass die beiden Schnallenverbinder nicht an der Kinderkleidung hängenbleiben. Die Höhe der Schultergurte kann mit der Höhe der Kopfstütze eingestellt werden. Die korrekte Verwendung der Schultergurte erfolgt so, dass der Gurt auf der Höhe der Schultern des Kindes herauskommt. Siehe Abbildung unten.

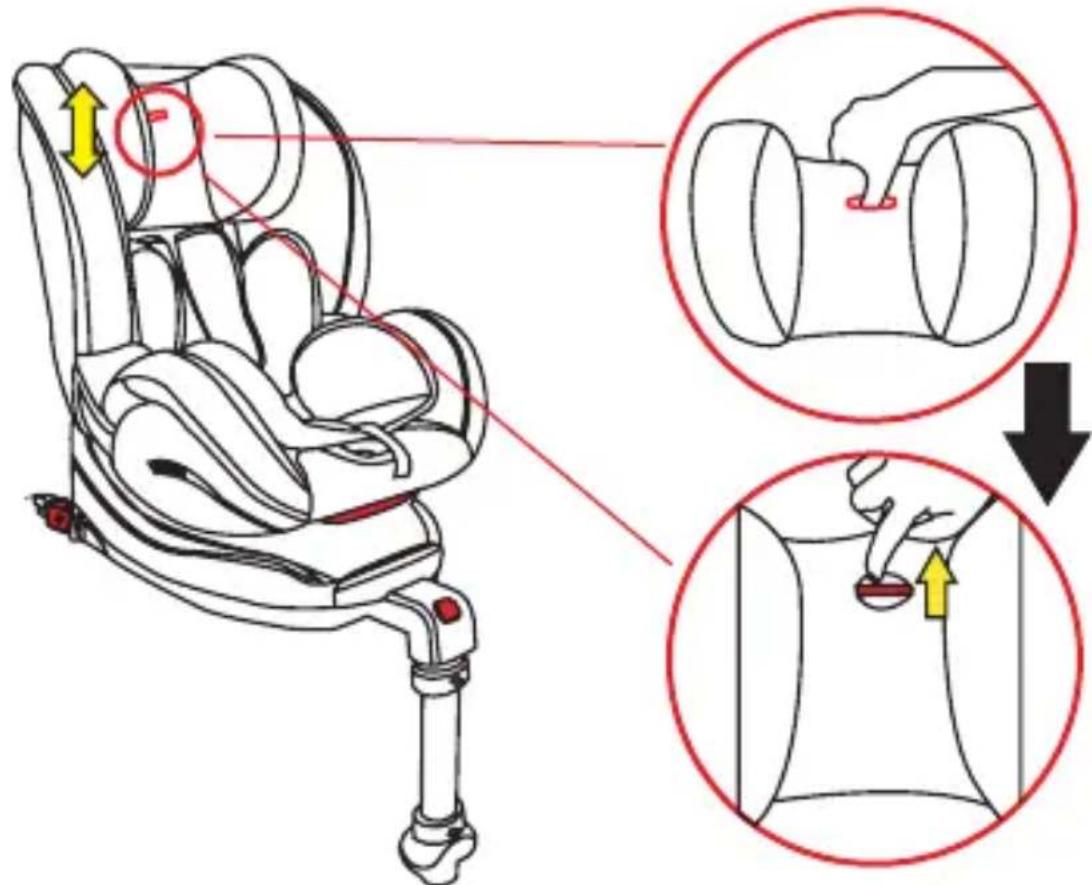

Die Kopfstütze kann auf mehrere Höhen eingestellt werden. Siehe Abbildung unten. An der Kopfstütze befindet sich ein roter Griff. Schieben Sie die Kopfstütze dabei nach oben oder unten, um di Höhe zu ändern. Dabei ändert sich auch die Höhe des Schultergurts.

Wichtig: Vergewissern Sie sich, dass die Kopfstütze sicher in der gewünschten Position eingerastet ist, indem Sie sie ziehen oder andrücken.

Warnung: Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen, da eine falsche Installation gefährlich sein kann.

1

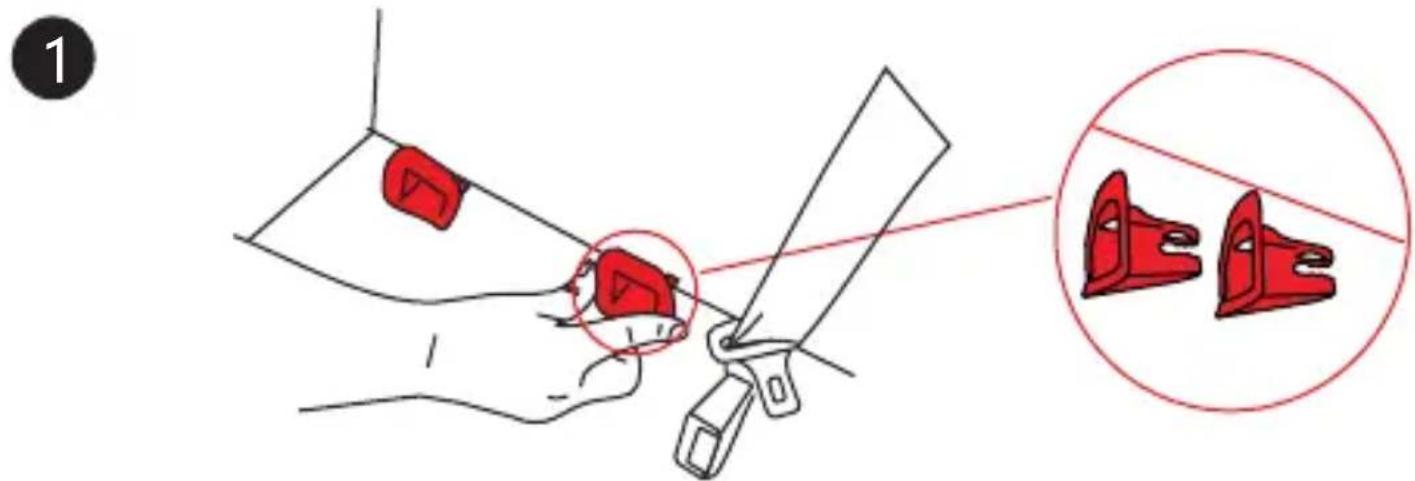

Schritt 1: Befestigen Sie die beiden roten Schlitze der ISOFIX-Einführhilfe am Befestigungssystem Ihres Autos. Dieser Schritt ist nur notwendig, wenn Ihr Auto über keine festen Einführhilfen verfügt. Dieser Schritt ist in manchen Fabrikaten nicht erforderlich, da diese bereits mit einer Kunststoff-Befestigungsvorrichtung am Sitz ausgestattet sind.

restigungsvorrichtung am Sitz ausgestattet sind. 2

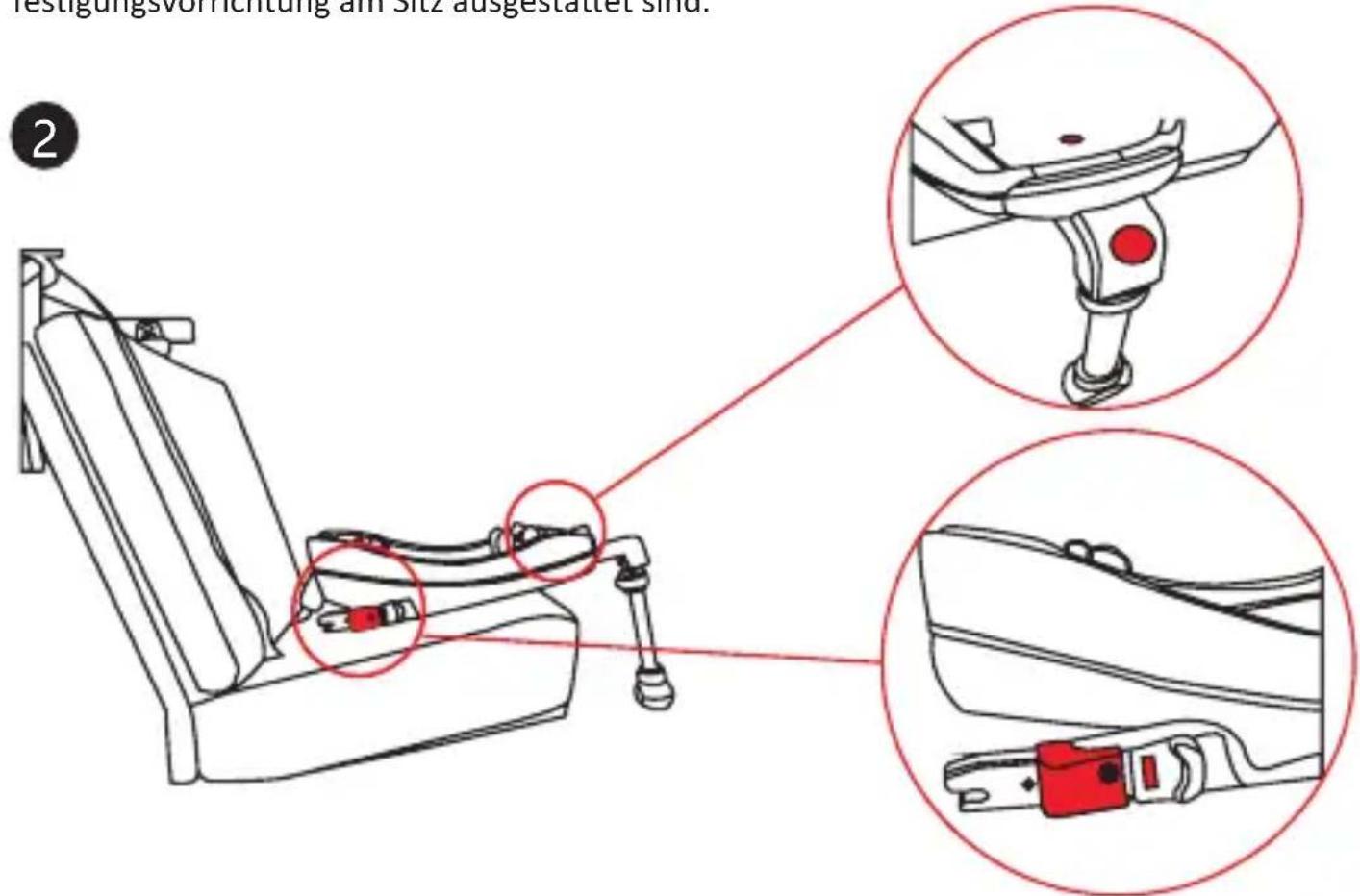

Schritt 2: Ziehen Sie das Stützbein aus dem Boden der ISOFIX-Basis heraus. Prüfen Sie, dass die Verriegelungsanzeige für den Sitz sowie die ISOFIX-Verriegelungsanzeige beide rot sind. Wenn Sie grün ist, befolgen Sie die Schritte 1 und 2 auf Seite 14 („Entfernen des Kinderrückhaltesystems mit ISOFIX-Basis“). Vergewissern Sie sich, dass die Anzeige rot ist.

Installation der ISOFIX-Basis für das Kinderrückhaltesystem

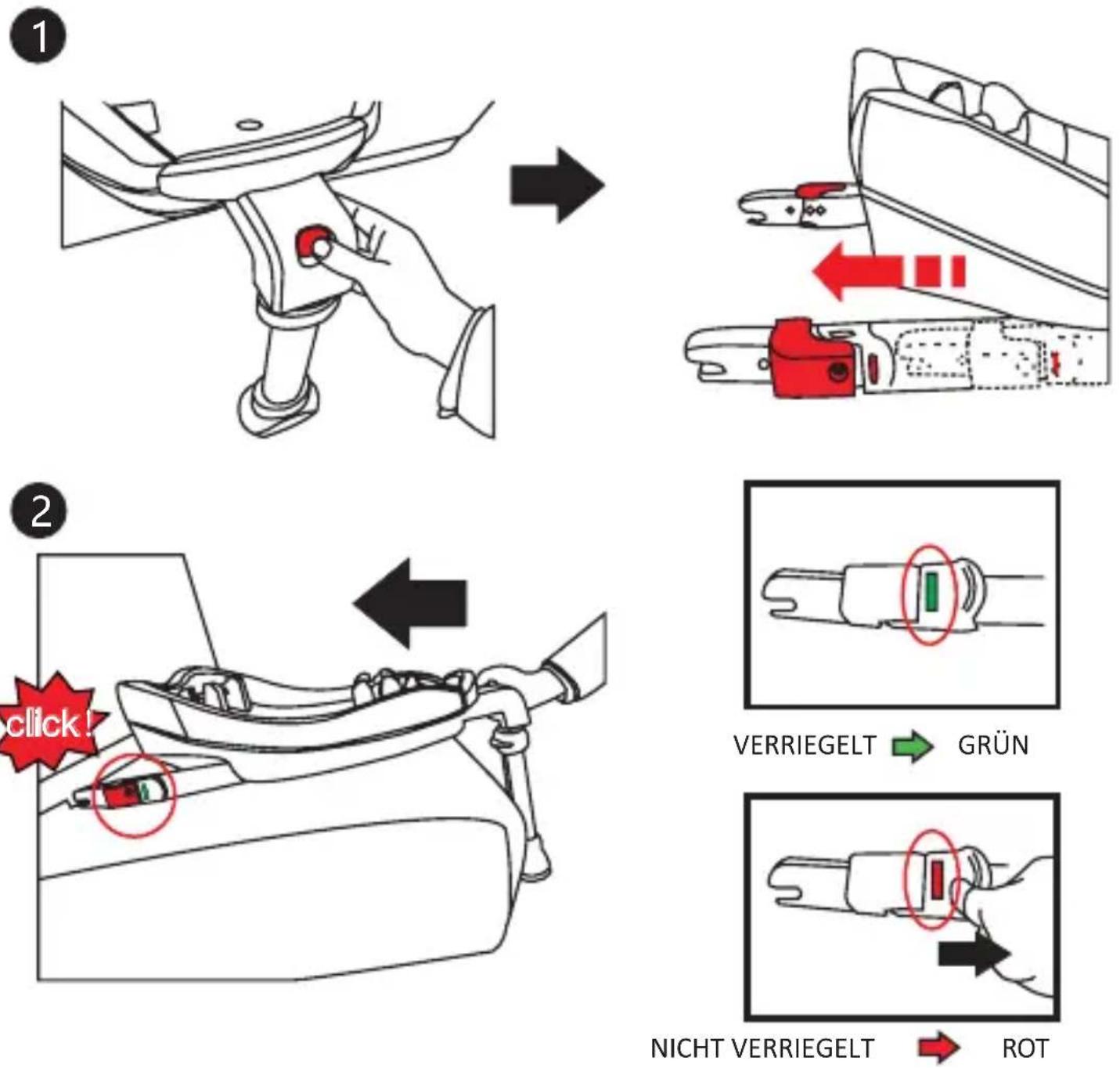

Schritt 1: Betätigen Sie die beiden flexiblen ISOFIX-Knöpfe und lösen Sie die ISOFIX-Befestigungen.

Schritt 2: Richten Sie die ISOFIX-Basis ordnungsgemäß im Auto aus und achten Sie dabei darauf, dass die ISOFIX-Verbindungsstücke in die Schoner passen. Die ISOFIX-Befestigungen wurden richtig am Auto befestigt, wenn Sie das „Klick“-Geräusch hören (siehe Abbildung). Achten Sie darauf, dass sich das ISOFIX-Verbindungsstück im grünen Fenster befindet.

Um die ISOFIX-Befestigungen zu lösen, ziehen Sie den ISOFIX-Entriegelungsknopf in Ihre Richtung.

Rückwärts gerichteter Einbau für Gewichtsklasse 0-18 kg

Der Kindersitz kann mit dem Gurt für Kinder unter einem Körpergewicht von 18 kg verwendet werden, wenn der Sitz mit der ISOFIX-Befestigung rückwärts gerichtet eingebaut wurde.

Kinder mit einem Körpergewicht von unter 9 kg dürfen nur rückwärts gerichtet sitzen.

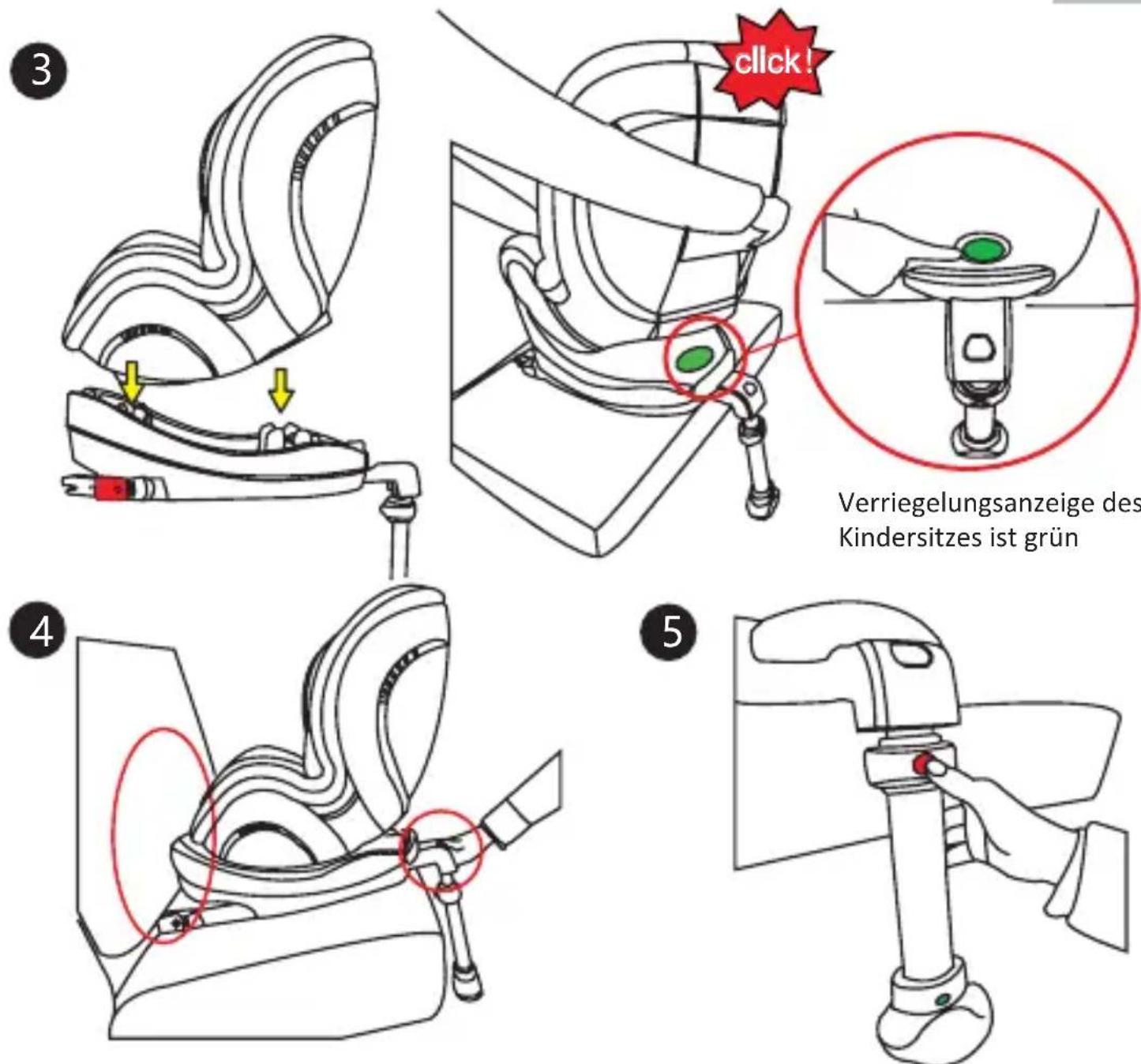

Schritt 3: Sichern Sie die Rückenlehne an der rückwärts gerichteten ISOFIX-Basis und stellen Sie den Sitz auf Position 4 ein. Dies ist die am weitesten nach hinten gelehnte Sitzposition (siehe Abl 3). Überprüfen Sie dabei, dass die Rückenlehne richtig an der ISOFIX-Basis eingerastet ist und die Verriegelungsanzeige des Sitzes grün ist.

Schritt 4: Drücken Sie die ISOFIX-Drucktaste und schieben Sie die ISOFIX-Basis in Richtung Rückenlehne des Autositzes, bis sie fest gegen die Rückenlehne des Autositzes gedrückt ist.

Schritt 5: Betätigen Sie die Einstellvorrichtung des Stützbeins und passen Sie die Länge des Stützbeins an die Höhe Ihres Autositzes an. Wichtig: Achten Sie darauf, dass die komplette Unterseite des Stützbeins den Boden berührt.

Vorwärts gerichteter Einbau für Gewichtsklasse 9-18 kg

Kinder mit einem Körpergewicht von über 9 kg können auch vorwärts gerichtet sitzen. Bauen Sie dazu bitte zunächst die ISOFIX-Basis ein. Details hierzu finden Sie auf Seite 11.

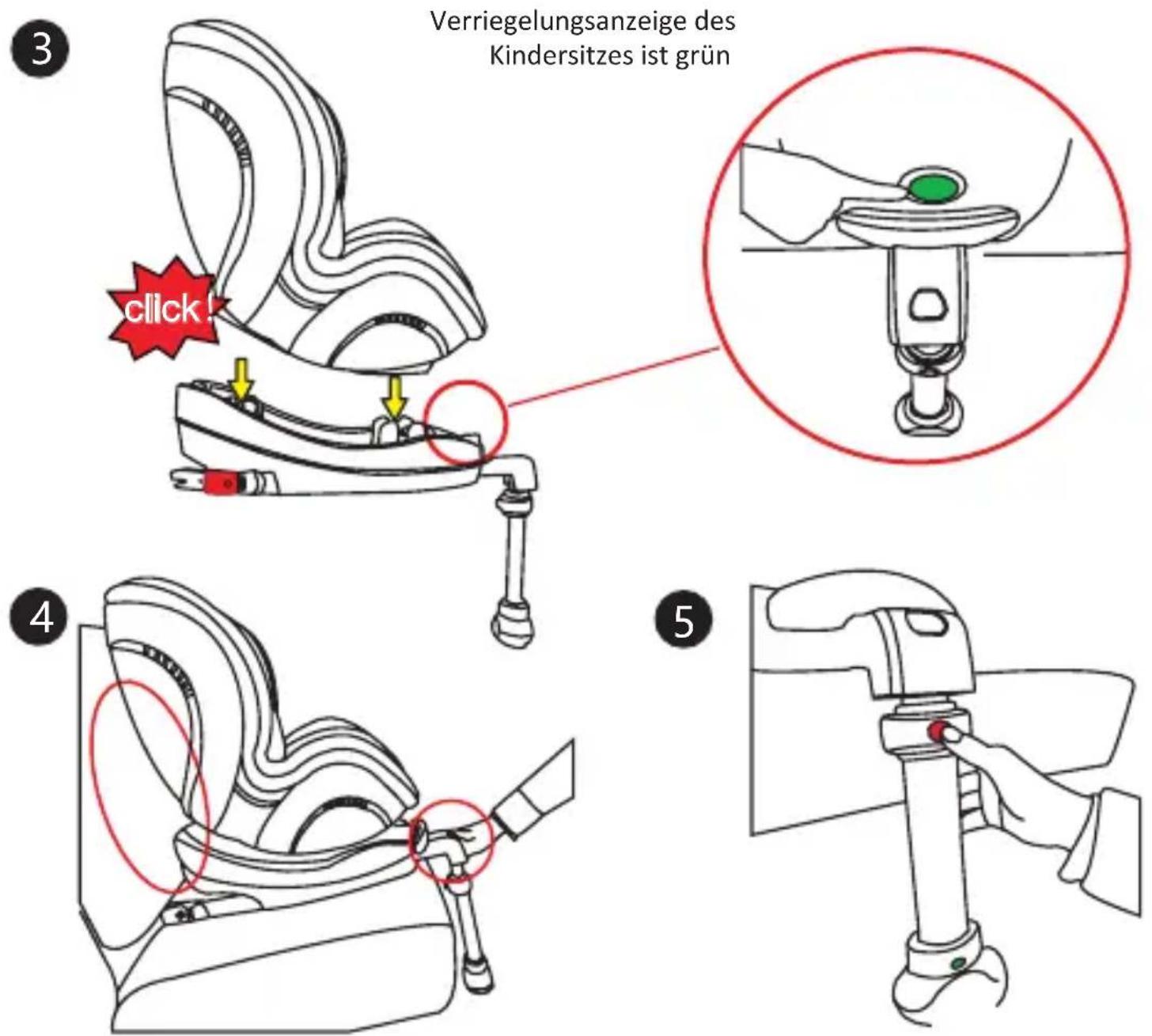

Schritt 3: Befestigen Sie die Rückenlehne an die vorwärts gerichteten ISOFIX-Basis und stellen Sie den Kindersitz auf die gewünschte Position ein. Überprüfen Sie dabei, dass die Rückenlehne richtig an der ISOFIX-Basis eingerastet ist und die Verriegelungsanzeige des Sitzes grün ist. Für diese Rückenlehne gibt es 4 Positionen. Passen Sie die geeignete Position für das Kind an.

Schritt 4: Drücken Sie die ISOFIX-Drucktaste und schieben Sie die ISOFIX-Basis in Richtung Rückenlehne des Autositzes, bis sie fest gegen die Rückenlehne des Autositzes gedrückt ist.

Schritt 5: Betätigen Sie die Einstellvorrichtung des Stützbeins und passen Sie die Länge des Stützbeins an die Höhe Ihres Autositzes an.

Wichtig: Achten Sie darauf, dass die komplette Unterseite des Stützbeins den Boden berührt.

Entfernen des Kinderrückhaltesystems mit ISOFIX-Basis

1 click!

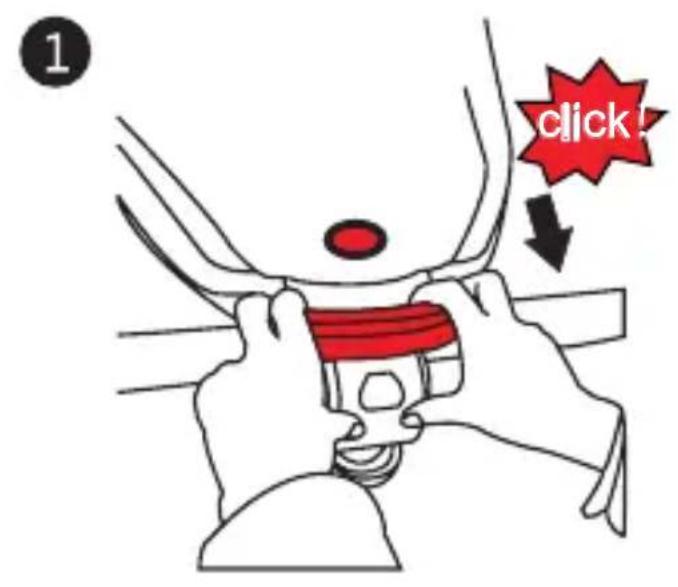

Schritt 1: Ziehen Sie am Entriegelungsknopf der Rückenlehne, bis die Verriegelungsanzeige des Kindersitzes rot ist. Entfernen Sie dann die Sitzeinheit von der Basis.

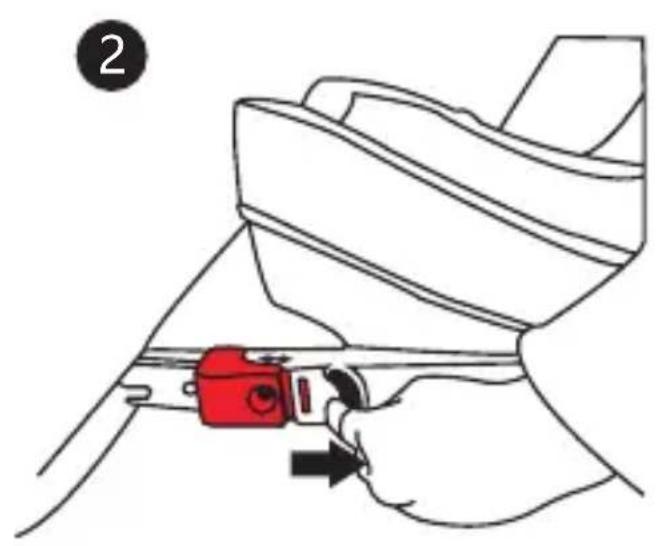

Schritt 2: Ziehen Sie den ISOFIX-Entriegelungsknopf in Ihre Richtung, bis die ISOFIX-Verriegelungsanzeige rot ist (siehe Abb. 2).

Schritt 3: Betätigen Sie die Einstellvorrichtung des Stützbeins und stellen Sie die kürzeste Länge ein.

Schritt 4:Drehen Sie das Stützbein und stecken Sie es in den Boden der ISOFIX-Basis.

Pfl ege und Instandhaltung

1. Entfernen des Bezugs

Entfernen des Bezugs an der Rückenlehne: Lösen Sie zuerst das Elasti kband an der Unterseite des Rückenlehnenbezugs und ziehen Sie den Bezug dann ab.

Abnehmen des Bezugs von Kopfstütze und Sitzerhöhung: Ziehen Sie den Bezug ab.

	Von Hand waschen		Keine chemische Reinigung
	Wassertemperatur unter 30 Grad Celsius		Nicht bügeln
	Keine Entf ärber verwenden		Milde Seife verwenden

2. Reinigung des Sitzbezugs:

Alle Teile mit Bezug können abgenommen werden. Leichte Flecken können mit einem feuchten Schwamm und Seifenwasser entfernt werden. Alternati v kann der Bezug in 30 Grad Celsius warmem Seifenwasser von Hand gewaschen werden. Keine Bleichmitt el verwenden. Nicht bügeln. Nicht in der Waschmaschine waschen. Nicht im Trockner trocknen.

3. Reinigung des Sitzes:

Gurtzeug und Kunststofft eile können mit einem sehr milden Reinigungsmitt el und warmem Wasse gesäubert werden. Verwenden Sie keine chemischen Reinigungsmitt el, Bleichmitt el oder korrosive Mitt el für die Reinigung der Sitzteile.

Tel.: [phone] / 97 00 77

Fax: [phone] / 97 00 55

E-Mail: [e-mail]

Web: www.osann.de
