Produkttyp	Aktive Standlautsprecher (Tower Speaker) mit Subwoofer
Marke	Trevi
Modell	XT 10A8 WD
Abmessungen der Einheit (H x B x T)	1000 x 120 x 200 mm
Abmessungen der Basis (L x B x H)	230 x 150 x 9,5 mm
Gewicht	5,9 kg
Farbe	Schwarz (Standard, nicht explizit angegeben)
Stromversorgung	100-240 V ~ 50/60 Hz
Standby-Leistungsaufnahme	< 0,5 W
Gesamtausgangsleistung	60 W (15 W x 2 + 30 W Subwoofer)
Lautsprecher	3 x 3 Zoll + 1 x 5 Zoll (Subwoofer)
FM-Radioempfänger	87,5 - 108 MHz
Bluetooth-Version	2,4 GHz
Bluetooth-Reichweite	Ca. 10 m (ohne Hindernisse)
Hauptfunktionen	Bluetooth, USB, SD-Karte, AUX-Eingang (3,5 mm Klinke und RCA), FM-Radio, Fernbedienung, USB-Ladegerät (5 V, 1 A)
Unterstützte Audioformate	MP3 (USB/SD)
AUX-Eingang	3,5 mm Klinke und RCA (L/R)
USB-Ladeausgang	USB CHARGE-Anschluss (5 V, 1 A) für externe Geräte
Fernbedienung	Ja, inklusive (Batterie nicht enthalten)
Reinigung	Weiches, leicht feuchtes Tuch, keine abrasiven Lösungsmittel
Sicherheit	Nicht Wasser aussetzen, Wärmequellen vermeiden, Lüftung nicht blockieren, bei Gewitter ausstecken
Ersatzteile und Reparierbarkeit	Wenden Sie sich an das autorisierte TREVI-Servicecenter – nicht selbst öffnen/reparieren
Allgemeine Informationen	Anleitung in mehreren Sprachen (FR, EN, DE, ES, IT usw.) auf notice-facile.com verfügbar

Häufig gestellte Fragen - XT 10A8 WD Trevi

Wie montiere ich die Basis des Lautsprechers?

Drehen Sie den Turm um, richten Sie die Löcher des Turms an denen der Basis aus, setzen Sie die Schrauben ein und ziehen Sie sie im Uhrzeigersinn fest, ohne zu stark anzuziehen, um das Gehäuse nicht zu beschädigen.

Wie verbinde ich den Lautsprecher über Bluetooth?

Schalten Sie das Gerät ein, drücken Sie mehrmals die Taste M (7) oder MODE (24), um Bluetooth auszuwählen (das Display zeigt 'bt' an). Aktivieren Sie Bluetooth auf Ihrem externen Gerät, suchen Sie nach 'XT 10A8 BT' und koppeln Sie (Passwort '0000' falls erforderlich). Ein Signalton bestätigt die Verbindung.

Was tun, wenn der Lautsprecher keinen Ton von sich gibt?

Überprüfen Sie, ob die Stummschaltungsfunktion nicht aktiviert ist (AUX-Modus), die Wiedergabe nicht pausiert (USB/Bluetooth), die Audioquelle korrekt ist und die Lautstärke am Lautsprecher und am angeschlossenen Gerät ausreichend hoch ist.

Wie benutze ich das FM-Radio?

Wählen Sie die Radiofunktion mit der Taste M (7) oder MODE (24). Drücken Sie lange auf die Taste ▶ (2) am Gerät oder auf SEARCH (19) auf der Fernbedienung, um den automatischen Sendersuchlauf zu starten. Verwenden Sie ◀◀/▶▶ oder CH-/CH+, um von einem Sender zum anderen zu wechseln. Die FM-Antenne muss vollständig ausgefahren sein.

Kann ich mein Smartphone mit diesem Lautsprecher laden?

Ja, schließen Sie Ihr Gerät an den USB CHARGE-Anschluss (11) auf der Rückseite an. Er liefert 5 V / 1 A. Stellen Sie sicher, dass Spannung und Strom für Ihr Gerät geeignet sind.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, abrasive Produkte oder Flüssigkeiten in Kontakt mit den Öffnungen.

Was tun, wenn sich der Lautsprecher nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig an der hinteren Buchse (12) und einer Steckdose angeschlossen ist. Stellen Sie sicher, dass der POWER ON/OFF-Schalter (13) auf 'I' steht. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück, indem Sie es 30 Sekunden lang vom Stromnetz trennen.

Wie wechsle ich zwischen den Modi Bluetooth, USB, SD und AUX?

Drücken Sie mehrmals die Taste M (7) am Lautsprecher oder die Taste MODE (24) auf der Fernbedienung, um zwischen den Modi zu wechseln. Das Display zeigt den aktiven Modus an.

Welche USB-Stick-Formate werden unterstützt?

Der USB-Stick muss im FAT-Format (FAT16 oder FAT32) formatiert sein. Einige Geräte sind möglicherweise nicht kompatibel; schließen Sie den Stick direkt an das Gerät ohne Verlängerungskabel an.

Wie stelle ich die Lautstärke mit der Fernbedienung ein?

Verwenden Sie die Tasten VOL + und VOL - (25) auf der Fernbedienung, um die Lautstärke zu erhöhen oder zu verringern. Sie können auch den Lautstärkeregler (8) am Lautsprecher drehen.

BEDIENUNGSANLEITUNG XT 10A8 WD Trevi

Gebrauchs- und Anschlusshandbuch

ALTAVOZ AMPLIFICADO CON BLUETOOTH MP3/USB/SD/AUX-IN

GEFAHR ELEKTRISCHER SCHLÄGE NICHT DER FEUCH-TIGKEIT UND DEM REGEN AUSSETZEN

ACHTUNG: DAS GERÄT NICHT ÖFFNEN. IM INNERN BEFINDEN SICH KEINEVOM BENUTZER SELBST INSTANDSETZBAREN TEILE UND AUCH KEINE ERSATZTEILE. FÜR JEGLICHE SERVICEARBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIERTEN KUNDENDIENSTSTELLE.

UK PLUG ONLY

MANIEMENT ET ENTRETIEN

PROBLÈMES ET SOLUTIONS

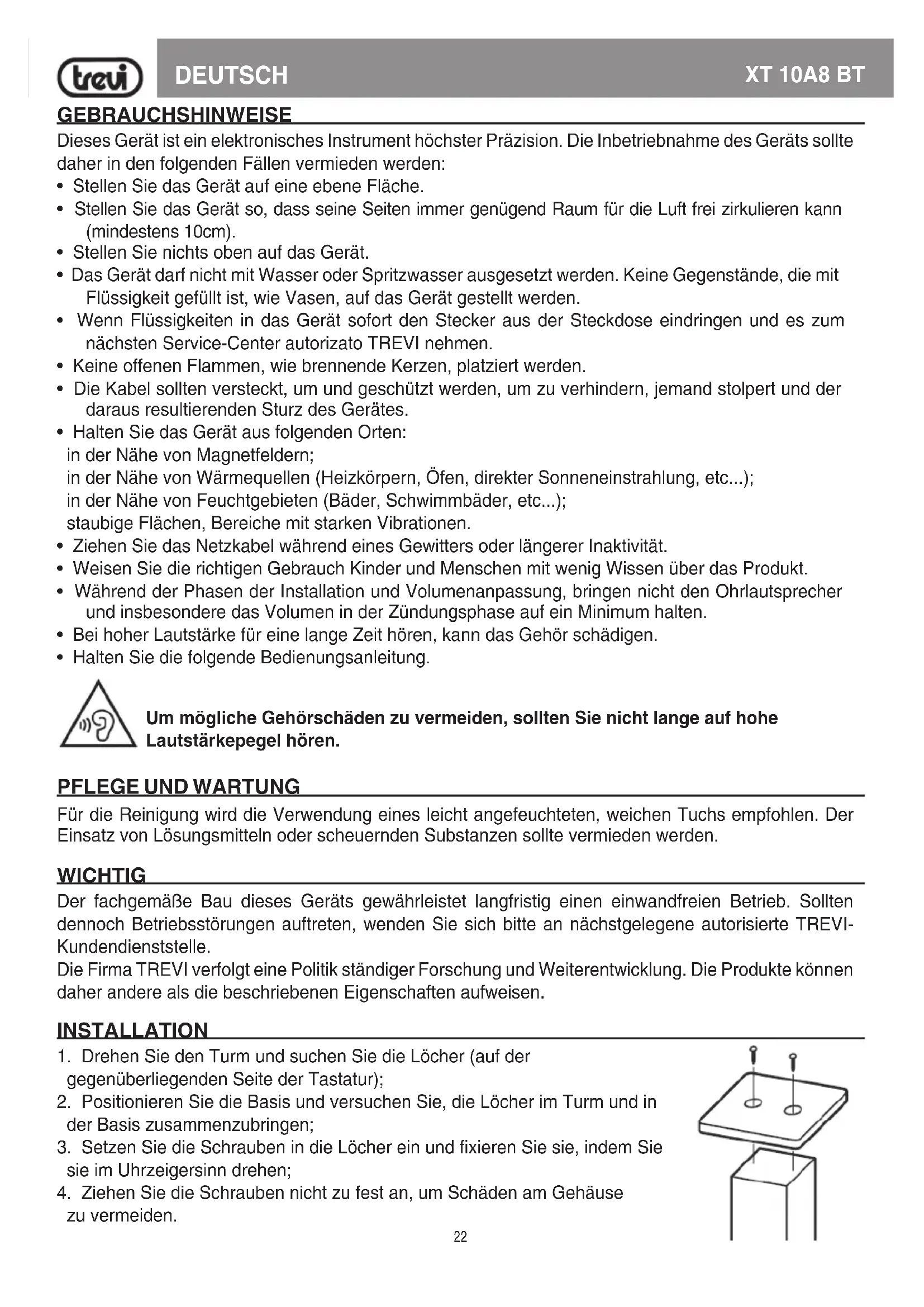

Dieses Gerät ist ein elektronisches Instrument höchster Präzision. Die Inbetriebnahme des Geräts sollte daher in den folgenden Fällen vermieden werden:

• Stellen Sie das Gerät auf eine ebene Fläche.
• Stellen Sie das Gerät so, dass seine Seiten immer genügend Raum für die Luft frei zirkulieren kann (mindestens 10cm).
• Stellen Sie nichts oben auf das Gerät.
• Das Gerät darf nicht mit Wasser oder Spritzwasser ausgesetzt werden. Keine Gegenstände, die mit Flüssigkeit gefüllt ist, wie Vasen, auf das Gerät gestellt werden.
• Wenn Flüssigkeiten in das Gerät sofort den Stecker aus der Steckdose eindringen und es zum nächsten Service-Center autorizzato TREVI nehmen.
• Keine offenen Flammen, wie brennende Kerzen, platziert werden.
• Die Kabel sollten versteckt, um und geschützt werden, um zu verhindern, jemand stolpert und der daraus resultierenden Sturz des Gerätes.
• Halten Sie das Gerät aus folgenden Orten: in der Nähe von Magnetfeldern; in der Nähe von Wärmequellen (Heizkörpern, Öfen, direkter Sonneneinstrahlung, etc...); in der Nähe von Feuchtgebieten (Bäder, Schwimmbäder, etc...); staubige Flächen, Bereiche mit starken Vibrationen.
• Ziehen Sie das Netzkabel während eines Gewitters oder längerer Inaktivität.
• Weisen Sie die richtigen Gebrauch Kinder und Menschen mit wenig Wissen über das Produkt.
• Während der Phasen der Installation und Volumenanpassung, bringen nicht den Ohrlautsprecher und insbesondere das Volumen in der Zündungsphase auf ein Minimum halten.
• Bei hoher Lautstärke für eine lange Zeit hören, kann das Gehör schädigen.
• Halten Sie die folgende Bedienungsanleitung.

Um mögliche Gehörschäden zu vermeiden, sollten Sie nicht lange auf hohe Lautstärkepegel hören.

PFLEGE UND WARTUNG

Für die Reinigung wird die Verwendung eines leicht angefeuchteten, weichen Tuchs empfohlen. Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollte vermieden werden.

WICHTIG

Der fachgemäße Bau dieses Geräts gewährleistet langfristig einen einwandfreien Betrieb. Sollten dennoch Betriebsstörungen auftreten, wenden Sie sich bitte an nächstgelegene autorisierte TREVI-Kundendienststelle.

Die Firma TREVI verfolgt eine Politik ständiger Forschung und Weiterentwicklung. Die Produkte können daher andere als die beschriebenen Eigenschaften aufweisen.

INSTALLATION

1. Drehen Sie den Turm und suchen Sie die Löcher (auf der gegenüberliegenden Seite der Tastatur);
2. Positionieren Sie die Basis und versuchen Sie, die Löcher im Turm und in der Basis zusammenzubringen;
3. Setzen Sie die Schrauben in die Löcher ein und fixieren Sie sie, indem Sie sie im Uhrzeigersinn drehen;
4. Ziehen Sie die Schrauben nicht zu fest an, um Schäden am Gehäuse zu vermeiden.

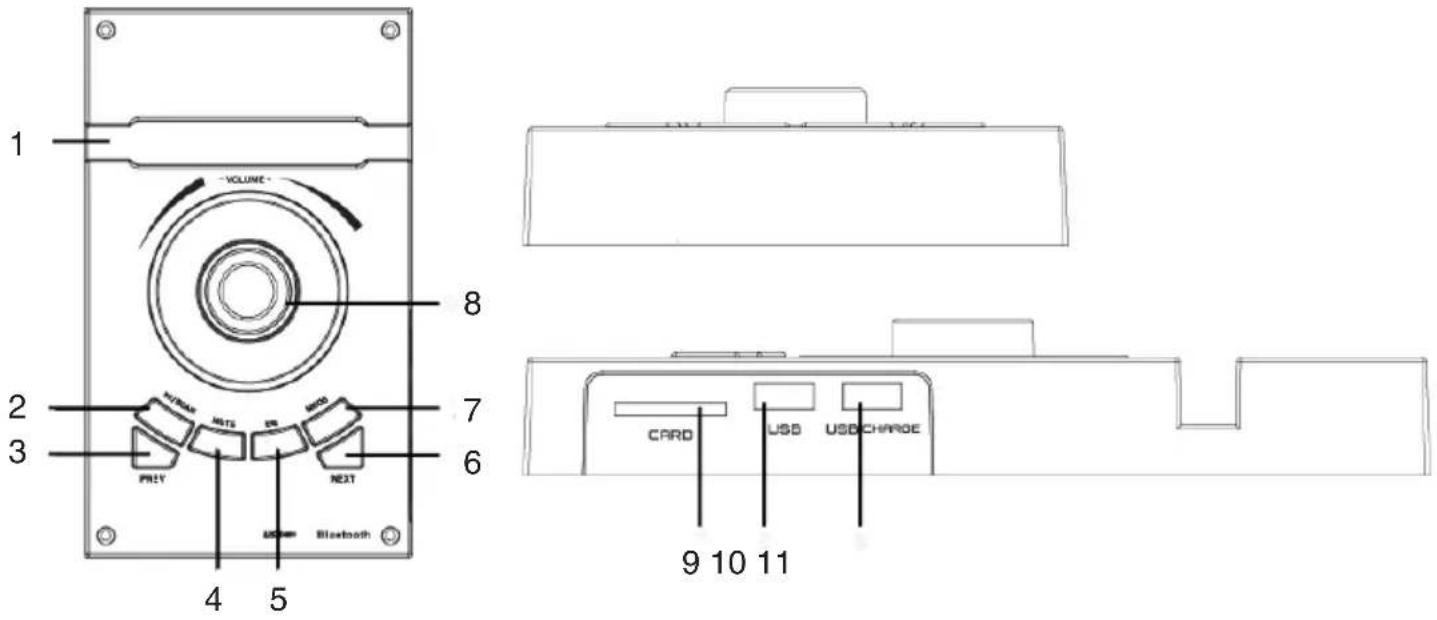

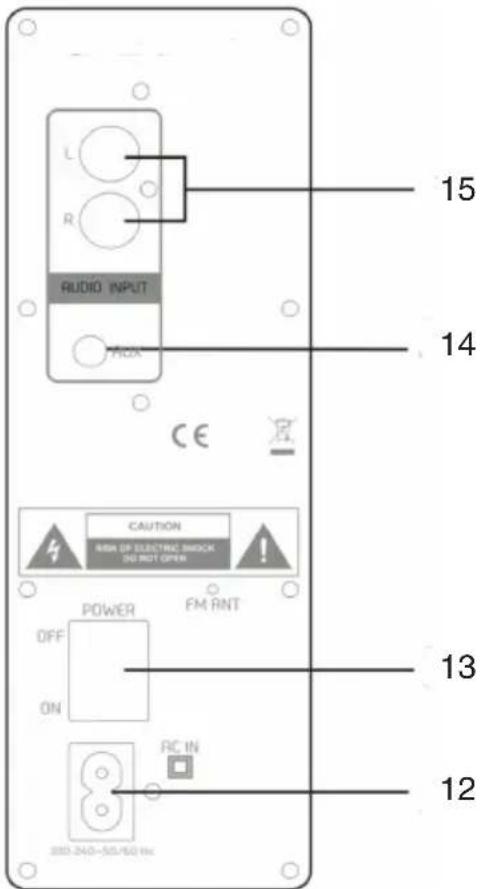

BESCHREIBUNG DER TOP-PANEL UND DER RÜCKSEITE

1. Unterstützung für externe Geräte.
2. : Viedergabe/Pause.
3. : zum vorherigen Titel springen.
4. MUTE-Funktion.
5. EQ-Taste
6. : zum nächsten Titel springen.
7. M-Taste: MODE-Umschaltung.
8. VOLUME-Regler.
9. SD-Kartensteckplat.
10. USB-Anschluss für die Wiedergabe.
11. USB-Anschluss zum Laden eines externen Mobilgeräts (5V, 1A).
12. Wechselstromeingang.
13. Power ON/OFF-taste: Netzschalter EIN/AUS.
14. AUX 3.5mm-Klinkeneingang.
15. AUX RCA-Eingang.

L R AUDIO INPUT HUX 15 14 CE CAUTION MIN OF ELECTRIC SWITCH DO NOT OPEN POWER FM RNT OFF ON 13 RC IN 200-240-50/60 Hz 12

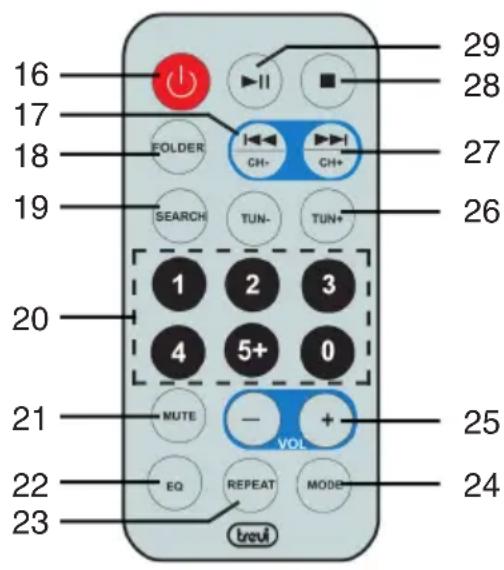

FERNBEDIENUNG

16 17 18 19 20 21 22 23 29 28 27 26 1 2 3 4 5+ 0 MUTE - VOL EQ REPEAT MODE treu

1. ON/Standby-Taste.
2. I/OH- taste: Vorheriger Titel.
3. FOLDER-Taste.
4. SEARCH-Taste.
5. Zifferntasten.
6. MUTE-Taste.
7. EQ-Taste.
8. REPEAT-Taste.
9. MODE-Taste.
10. VOL +/VOL - Taste.
11. TUN +/TUN - Taste.
12. VOH+ taste: nächster Titel/ Kanal.
13. taste.
14. ▶taste: Wiedergabe/Pause.

ANSCHLUSS AN DAS STROMNETZ

Stecken Sie das Netzkabel in die Buchse (12) am Gerät und stecken Sie es in eine Steckdose.

GRUNDFUNKTION

EIN/AUS

Drücken Sie den Schalter POWER ON/OFF (13) und drehen Sie ihn in die Position "I", um das Gerät einzuschalten.

Drücken Sie den Schalter POWER ON/OFF (13) und drehen Sie ihn in die Position "0", um das Gerät auszuschalten.

STAND-BY

1. Drücken Sie die Taste (16) auf der Fernbedienung, um das Gerät einzuschalten.
2. Drücken Sie die Taste (16) auf der Fernbedienung, um das Gerät auszuschalten.

MODUS FUNKTION

Um den Betriebsmodus zu wechseln, drücken Sie mehrmals die Taste M (7) am Gerät oder drücken Sie wiederholt die Taste MODE (24) auf der Fernbedienung.

LAUTSTÄRKEEINSTELLUNG

Drehen Sie den Knopf (8) am Gerät oder verwenden Sie die Tasten VOL +/ VOL - (25) auf der Fernbedienung, um die Lautstärke des Geräts zu erhöhen oder zu verringern.

FM RADIO

AUTOMATISCHE SUCHE

1. Schalten Sie das Gerät ein und drücken Sie mehrmals die M-Taste (7) am Gerät oder drücken Sie die MODE-Taste (24) auf der Fernbedienung, um die RADIO-Funktion auszuwählen (die Frequenzanzeige erscheint auf dem Display);
2. Halten Sie die ▶taste (2) am Gerät einige Sekunden lang gedrückt, oder drücken Sie die Taste SEARCH (19) auf der Fernbedienung, um die automatische Sendersuche zu starten (das Radio sucht nach Radiosendern und speichert diese automatisch im Speicher). Die Anzahl der gespeicherten Sender hängt vom Funksignal in Ihrer Region ab. Das Gerät kann bis zu 80 Sender speichern;
3. Drücken Sie die Fäte (3) oder (6) an Gerät oder die Tasten / CH- (1),/ CH+ (27) auf der Fernbedienung, um den nächsten oder den vorherigen Radiosender auszuwählen.

- Wenn das Kanalsignal nicht gut ist, kann es durch Drücken der Taste TUN +/TUN - (26) auf der Fernbedienung feinabgestimmt werden, um das Signal anzupassen.

Hinweis: Für eine bessere Tonqualität stellen Sie bitte sicher, dass die UKW-Antenne vollständig ausgefahren ist.

USB-EINGANG/SD-KARTE

1. Stecken Sie einen USB-Speicher in den Sockel (10) oder eine SD-Karte in den Eingang (9);
2. Schalten Sie das Gerät ein, die Wiedergabe der Tracks startet automatisch. Sollte dies nicht der Fall sein, drücken Sie mehrmals die M-Taste (7) am Gerät und wählen Sie die USB/SD Card-Funktion oder drücken Sie die MODE-Taste (24) Steuerung;
3. Um die Wiedergabe anzuhalten, drücken Sie die ▶|| Taste (2) am Gerät oder die ▶|| Taste (29) auf der Fernbedienung;
4. Um die Wiedergabe fortzusetzen, drücken Sie die ▶Faste erneut;
5. Drücken Sie die Taste ◀◀ (3) order ▶▶ (6) am Gerät oder die Tasten ◀◀/CH- (17) order ▶▶/CH+ (27) auf der Fernbedienung, während Sie zum vorherigen oder nächsten Titel springen.

Hinweis:

• Der Player darf einige USB-Geräte nicht unterstützen, dies liegt an der Unverträglichkeit einiger Prozessoren.
• Um schädliche Störungen zu vermeiden, schließen Sie immer USB-Geräte direkt an das Gerät an. Verwenden Sie keine Verlängerungskabel.
• Aus dem Computerformat den USB-Speicher in FAT (16 oder 32).

AUFLADEN VON EXTERNEN GERÄTEN

Das Gerät kann auch zum Laden externer Geräte wie Smartphones, MP3-Player usw. verwendet werden. Stellen Sie sicher, dass die vom Gerät gelieferte Spannung und der Strom korrekt sind, damit das Gerät aufgeladen werden kann.

Schließen Sie das externe Gerät an die Buchse USB CHARGE (11) an.

BLUETOOTH

1. Schalten Sie das Gerät ein und drücken Sie wiederholt die M-Taste (7) am Gerät, oder drücken Sie die MODE-Taste (24) auf der Fernbedienung und wählen Sie die BLUETOOTH-Funktion;
2. Das Wort "bt" wird auf dem Display angezeigt und das System wechselt automatisch in den Pairing-Modus mit externen Geräten;
3. Aktivieren Sie die Bluetooth-Funktion auf dem externen Gerät, das gepaart werden soll, und starten Sie die Suche nach den Geräten. Am Ende wählen Sie das Gerät "XT 10A8 BT";
4. Geben Sie das Passwort "0000" ein, wenn Sie dazu aufgefordert werden;
5. Nach dem Pairing ertönt ein kurzer Bestätigungston;
6. Drücken Sie die Taste (2) aam Gerät oder die taste (29) auf der Fernbedienung, um die Wiedergabe zu starten. Drücken Sie erneut, um die Wiedergabe vorübergehend zu stoppen;
7. Drücken Sie die Taste ◀◀ (3) oder ▶▶ (6) : aam Gerät oder die Tasten ◀◀/CH- (17) order ▶▶/CH+ (27) auf der Fernbedienung, während Sie zum vorherigen oder nächsten Titel springen.

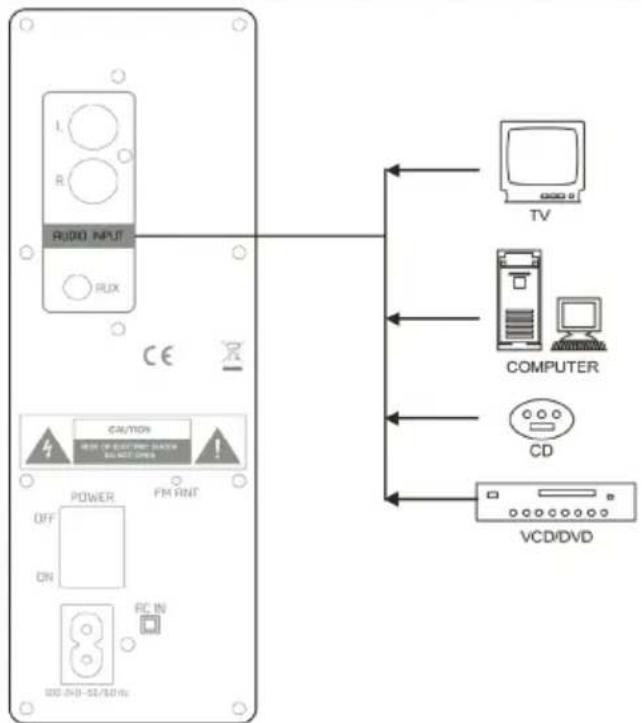

AUX-IN EINGANG

• Verwenden Sie den Anschlussstecker für 3,5 mm Klinkenstecker oder Cinch-Buchse für den Anschluss an den Eingang AUX-IN (14 und 15), um den Anschluss an den Fernseher oder die Fernbedienung des DVD-Players oder der Quelle zu ermöglichen;
• Schalten Sie das Gerät ein;
• Drücken Sie die M-Taste (7) am Gerät wiederholt, oder drücken Sie die MODE-Taste (24) auf der Fernbedienung und wählen Sie die AUX-Funktion;
• Stellen Sie das externe Gerät anhand seiner Befehle ein, das am AUX-IN-Eingang anliegende Signal wird automatisch wiedergegeben. 25

PROBLEME UND LÖSUNGEN

Weist die Soundbar Betriebsstörungen auf, sollte die folgende kurze Liste durchgesehen werden, bevor die Soundbar zu einer autorisierten TREVI-Kundendienststelle gebracht wird.

In keinem Fall sollte versucht werden, das Gerät selbstständig zu reparieren. Dies führt zu Garantieverfall.

Nur die TREVI-Kundendienststellen sind zu Eingriffen an diesem Fernsehgerät autorisiert.

Keinen Ton:

• Überprüfen Sie, ob die MUTE-Funktion im AUX-Modus oder die PAUSE-Funktion im USB- oder Bluetooth-Modus aktiviert ist.
• Überprüfen Sie, ob der richtige Eingang ausgewählt wurde.
• Überprüfen und justieren Sie die Lautstärke der Soundbar und des Fernsehgeräts (oder des angeschlossenen Geräts).

Das Gerät schaltet sich nicht ein oder aus:

- Überprüfen Sie, ob Sie die Adapterbuchse richtig angeschlossen haben.

Pairing-Probleme mit Bluetooth-Geräten:

• Wenn die Audioqualität nach dem Koppeln von Bluetooth mit einem externen Gerät schlecht ist, bringen Sie das externe Gerät näher zum Tower oder entfernen Sie alle Hindernisse zwischen ihnen.
• Wenn die Verbindung zwischen dem Tower und dem Gerät nicht besteht, überprüfen Sie, ob die Kopplungsfunktion des Geräts aktiviert ist; Informationen zur Aktivierung der Funktion finden Sie im Gerätehandbuch.
• Wenn die Kopplung mit dem externen Gerät kontinuierlich aktiviert und deaktiviert wird, bringen Sie das externe Gerät näher zum Turm oder entfernen Sie ein Hindernis zwischen ihnen. Bei einigen externen Geräten kann die Bluetooth-Kopplung automatisch ausgeschaltet werden, um den Verbrauch der Batterie zu gewährleisten. Dies ist keine Fehlfunktion des Geräts.

Ich kann den Bluetooth-Namen dieses Geräts auf meinem Bluetooth-Gerät für die Bluetooth-Kopplung nicht finden:

• Tellen Sie sicher, dass das Gerät eingeschaltet ist.
• Vergewissern Sie sich, dass die Bluetooth-Funktion an Ihrem Bluetooth-Gerät aktiviert ist.

Das Gerät reagiert auf keine Operation:

- Trennen Sie das Netzkabel vom Gerät für 30 Sekunden, um es zurückzusetzen.

TECHNISCHE EIGENSCHAFTEN

Stromquelle: 100-240V \~50-60Hz

Stand-by-Verbrauch: ....<0,5W

Ausgangsleistung: 60W (15W x2 + 30W Sub-woofer)

Lautsprecherantriebe:....3x 3inch + 1x 5inch

Empfangsfrequenz FM Radio: 87,5MHz - 108 MHz

Bluetooth Kraftübertragung: 0,8mW

Bluetooth Übertragung: 2,4GHz

Einheitsgröße: 120x200x1000mm

Grundgröße: 230x150x9,5mm

Gewicht: 5,9Kg

NOTAS PARA EL USO

Hinweise zur ordnungsgemäßen Entsorgung des Produkts.

Das auf dem Gerät angebrachte Symbol weist darauf hin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt daher nicht zusammen mit dem Gemeindeabfall entsorgt werden darf. Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsammelstellen" bringen oder dem Händler beim Kauf eines neuen Produkts übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwertung und Entsorgung fördern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung. Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.
