DP1C - Türklingeln EZVIZ - Kostenlose Bedienungsanleitung

Produkttyp	Video-Türklingel mit Bildschirm
Marke	EZVIZ
Modell	DP1C
Stromversorgung des Bildschirms	Netzteil im Lieferumfang (5V/1A)
Verbindung	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n)
Sendeleistung (EIRP)	100 mW max
Kamera-Sichtwinkel	120° (diagonal)
Videoauflösung	720p
Zwei-Wege-Audio	Ja (integriertes Mikrofon und Lautsprecher)
Nachtsicht	Ja (Infrarot-LED)
App	EZVIZ (iOS und Android)
Speicher	Cloud (per Abonnement) oder microSD-Karte (nicht im Lieferumfang)
Installation	An vorhandener Tür (Bohrung Ø18 mm, empfohlene Höhe 145 cm)
Gehäusematerial	ABS-Kunststoff und Glas
Farbe	Weiß
Kameramaße (L×B×H)	50 × 50 × 50 mm
Bildschirmmaße (L×B×H)	86 × 86 × 20 mm
Gesamtgewicht	320 g (Kamera + Bildschirm + Sockel)
Lieferumfang	Kamera, Bildschirm, Montagesockel, Netzteil, Kabel, 6 Schrauben, Kurzanleitung
Garantie	2 Jahre
Betriebstemperatur	-10°C bis 45°C
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden

Häufig gestellte Fragen - DP1C EZVIZ

Wie installiere ich die EZVIZ DP1C Türklingel?

Bohren Sie ein Loch mit 18 mm Durchmesser in etwa 145 cm Höhe. Messen Sie die Türstärke und wählen Sie passende Schrauben. Befestigen Sie die Kamera außen an der Tür, führen Sie das Kabel durch das Loch und schließen Sie den Bildschirm innen an. Befolgen Sie die Schritte im Handbuch, um die Installation abzuschließen.

Wie verbinde ich die Türklingel mit meinem Telefon?

Laden Sie die EZVIZ-App herunter, erstellen Sie ein Konto, tippen Sie auf '+' und scannen Sie den QR-Code auf der Rückseite des Bildschirms. Folgen Sie dem Wi-Fi-Setup-Assistenten. Stellen Sie sicher, dass Ihr Telefon mit dem 2,4-GHz-Netzwerk verbunden ist.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Halten Sie den Netzschalter 3 Sekunden lang gedrückt. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück, indem Sie die Home-Taste 5 Sekunden lang gedrückt halten.

Wie lade ich den Bildschirm der Türklingel auf?

Der Bildschirm wird über das mitgelieferte Netzteil aufgeladen. Sie können ihn vom Sockel nehmen, indem Sie die Demontagetaste gedrückt halten und vom Kabel trennen. Schließen Sie das Netzteil direkt an den Bildschirm an.

Ist die DP1C-Türklingel regenfest?

Die Außenkamera ist wetterfest, es wird jedoch nicht empfohlen, sie sehr feuchten Umgebungen oder direktem Wasser auszusetzen. Der Innenbildschirm muss vor Feuchtigkeit geschützt werden.

Wie setze ich die Türklingel auf Werkseinstellungen zurück?

Halten Sie die Home-Taste 5 Sekunden lang gedrückt, bis der Bildschirm blinkt oder ein Ton ertönt. Dadurch werden die Wi-Fi-Einstellungen zurückgesetzt und Sie können das Gerät in der EZVIZ-App erneut hinzufügen.

Kann ich eine SD-Karte zur Videoaufzeichnung verwenden?

Ja, die Kamera verfügt über einen microSD-Kartenslot (nicht im Lieferumfang) für lokalen Speicher. Sie können auch ein EZVIZ-Cloud-Abonnement für Online-Speicher abschließen.

Funktioniert die Türklingel ohne Abonnement?

Ja, die Grundfunktionen (Live-Ansicht, Zwei-Wege-Audio) sind kostenlos. Der Cloud-Speicher erfordert ein Abonnement, aber Sie können eine microSD-Karte für lokale Aufnahmen ohne zusätzliche Kosten verwenden.

Wie reinige ich die EZVIZ DP1C Türklingel?

Verwenden Sie ein weiches, trockenes Tuch, um Bildschirm und Kamera zu reinigen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Vermeiden Sie Kratzer auf dem Kameraobjektiv.

Was tun, wenn die Wi-Fi-Verbindung instabil ist?

Stellen Sie sicher, dass der Router in der Nähe ist (weniger als 10 Meter) und das Signal nicht blockiert wird. Vermeiden Sie Störungen durch andere Geräte. Starten Sie den Router neu und setzen Sie die Verbindung über die EZVIZ-App zurück.

BEDIENUNGSANLEITUNG DP1C EZVIZ

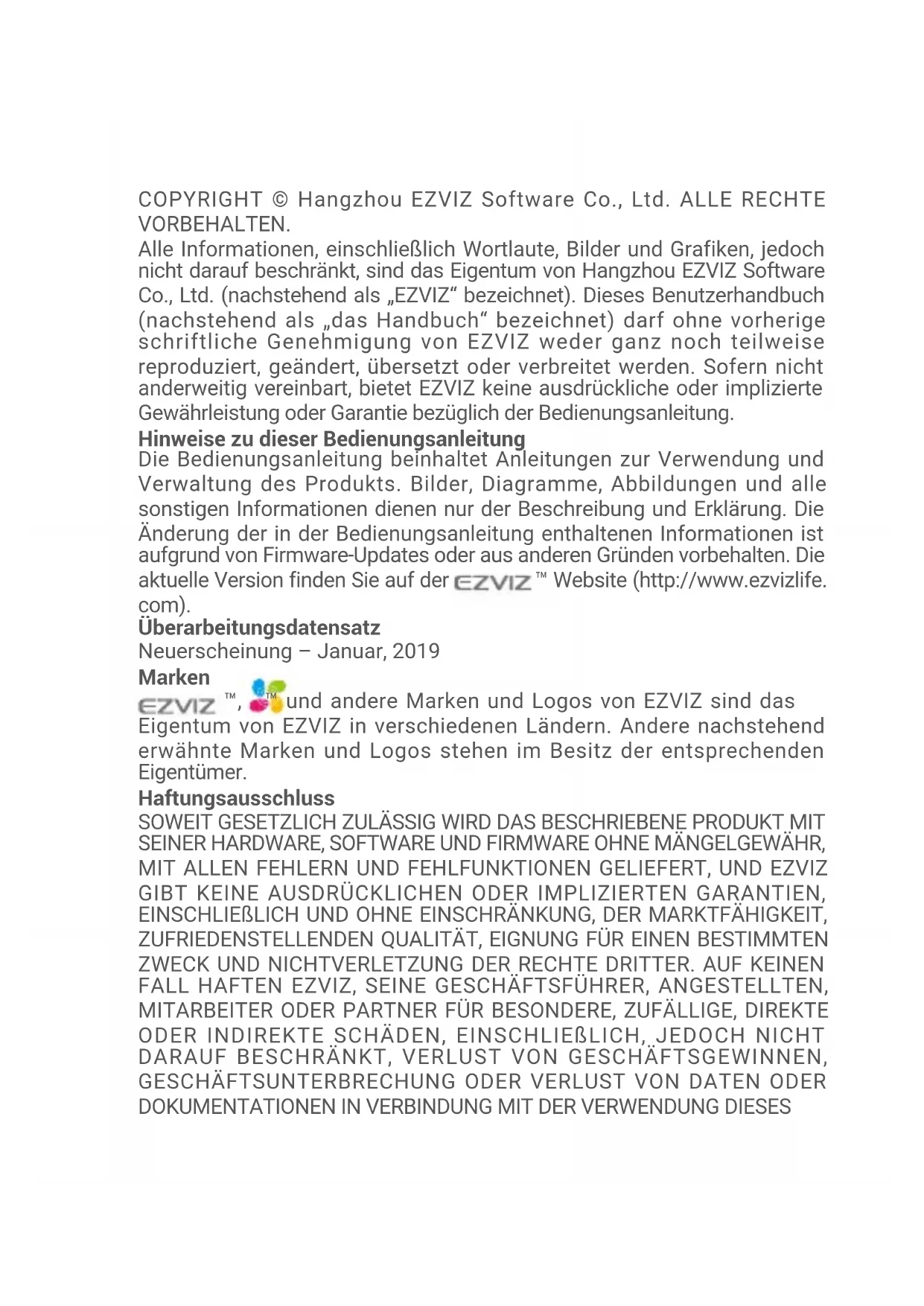

Alle Informationen, einschließlich Wortlaute, Bilder und Grafiken, jeder nicht darauf beschränkt, sind das Eigentum von Hangzhou EZVIZ Software Co., Ltd. (nachstehend als „EZVIZ" bezeichnet). Dieses Benutzerhandbuch (nachstehend als „das Handbuch" bezeichnet)arf ohne vorherige schriftliche Genehmigung von EZVIZ weder ganz noch teilweise reproduziert, geändert, übersetzt oder verbreitet werden. Sofern nicht anderweitig vereinbart, bietet EZVIZ keine ausdrückliche oder implizierte Gewährleistung oder Garantie bezüglich der Bedienungsanleitung.

Hinweise zu dieser Bedienungsanleitung

Die Bedienungsanleitung beinhaltet Anleitungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme, Abbildungen und alle sonstigen Informationen dieren nur der Beschreibung und Erklärung. Die Änderung der in der Bedienungsanleitung enthaltenen Informationen ist aufgrund von Firmware-Updates oder aus anderen Gründen vorbehalten. Die aktuelle Version finds Sie auf der EZVIZ™ Website (http://www.ezvizlife.com).

Überarbeitungsdatensatz

Neuerscheinung - Januar, 2019

Marken

EZVIZ™ und andere Marken und Logos von EZVIZ sind das Eigentum von EZVIZ in verschiedenen Ländern. Andere nachstehend erwähnte Marken und Logos stehen im Besitz der entsprechenden Eigentümer.

Haftungsausschluss

SOWEIT GESETZLICH ZULÄSSIG WIRD DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND FIRMWARE OHNE MÄNGELGWAHR, MIT ALLEN FEHLERN UND FEHLFUNKTIONEN GELIEFERT, UND EZVIZ GIBT KEINE AUSDRÜCKLICHEN ODER IMPLIZIEREN GARANTIEN, EINSCHLIÉßLICH UND OHNE EINSCHRÄNKUNG, DER MARKTFÄHIGKEIT, ZUFRIEDENSTELLenden QUALität, EIGNUNG FÜR EINEN BESTIMMTEN ZWECK UND NICTVERLETZUNG DER REchte DRITTER. Auf KEINEN FALL HAFTEN EZVIZ, SEINE GESCHÄFTSFührER, ANGESTELLTEM, MITARBEITER ODER PARTNER FÜR BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIÉßLICH, JEDOCH NICT DARAUF BESCHRÄNKT, VERLUST VON GESCHÄFTSGEWinnen, GESCHÄFTSUNTERBRECHUNG ODER VERLUST VON DATEN ODER DOKUMENTATIONEN IN VERBINDUNG MIT DER VERWENDUNG DIESES

PRODUKTS, SELBST WENN EZVIZ ÜBER DIE MÖGLICHKEIT DERARTIGER SCHÄDEN INFORMIERT WAR.

IN DEM NACH GELTENDEM RECHT MAXIMAL ZULÄSSIGEN UMFANG IST DIE GESAMTHAFTUNG VON EZVIZ FÜR ALLE SCHÄDEN IN KEINEM FALL HOHER ALS DER URSPRÜNGLICHE KAUFPREIS DES PRODUKTS. EZVIZ ÜBERNIMMT KEINE HAFTUNG FÜR PERSONEN-ODER SACHSCHÄDEN INFOLGE VON PRODUKTAUSFALL ODER SERVICEEINSTELLUNG, DIE DURCH: A) UNSACHGEMÄBE INSTALLATION ODER NUTZUNG, DIE NICHT DEN ANFORDERUNGEN ENTSPRICH, B). SCHUTZ NATIONALER ODER ÖFFENTLICHER INTERESSEN, C) HOHERE GEWALT, D) SIE SELBST ODER DRITTE, EINSCHLIÉBLICH, ABER NICHT DARAUF BESCHRÄNKT, DIE VERWENDUNG VON PRODUKTEN SOFTWARE, ANWENDUENGEN UND ANDEREN PRODUKTEN DRITTER VERURSACHT WERDEN.

BEZÜGLICH PRODUKTEN MIT INTERNETZUGANG ERFOLGT DIE VERWENDUNG DER PRODUKTE AUSSCHLIÉBLICH AUF EIGENES RISIKO. EZVIZ IST NICT FÜR ANORMALEN BETRIEB, DATENSCHUTZVERSTÖBE ODER ANDERE SCHÄDEN AUFGRUND VON CYBERATTACKEN, HACKERANGRIFFEN, VIREN ODER ANDEREN INTERNET-SICHERHEITSRISIKEN VERANTWORTHlich; EZVIZ BIETET JEDOCH AUF ANFRAGE ZEITGERECHTE TECHNISCHE UNDERSTÜTZUNG. ÜberWACHUNGS- UND DATENSCHUTZGESETZE VARIIEREN JE NACH GERICHTSBARKEIT. UBERPRÜFEN SIE VOR DER VERWENDUNG DIESES PRODUKTS ALLE RELEVANTEN GESETZE IN IHRER GERICHTSBARKEIT, UM SICHERZUSTELLLEN, DASS IHRE VERWENDUNG GEGEN KEINE GELTenden GESETZE VERSTÖBT. EZVIZ HAFTET NICT, FALLS DIESES PRODUKT FÜR UNGESETZLiche ZWECKE VERWENDET WIRD. FÜR DEN FALL VON WIDERSPRÜCHEN ZWISCHEN DEM VORSTEHEN DEN UND DEM GELTenden RECHT GILT DAS LETZTERE.

Behördliche Informationen

FCC-Hinweise

Dieses Gerät entspricht Abschnitt 15 der FCC- Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen gestattet:

(1) Dieses Gerätarfkeine schädlichen Interferenzen verursachen,und
(2) Dieses Gerät muss jegliche Interferenzen zulassen, einschließlich jener, die zu einem unerwänschten Betrieb führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten eines Digitalgeräts der Klasse B, gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor

schädlichen Störungen in einer Wohnumgebung bieten. Dieses Produkt erzegt, verwendet und strahlt Hochfrequenznergie aus. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, so kann es störende Interferenzen der Funkommunikation verursachen. Es gibt jedoch keine Garantie davon, dass bei einer bestimmten Installation keine Störungen auftreten konnen. Wenn these Produkt schädliche Störungen des Radio-oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder setzen Sie sie um.
• Vergroßern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an die Steckdose eines anderen Stromkreises als den des Empfängers an.
• Wenden Sie sich an ihren Fachhändler oder einen erfahrenen Radio-/Fernsehtechniker.

Bitte beachten Sie, dass Änderungen oder Modifikationen an thisem Gerät, die nicht ausdrücklich vom Hersteller zugelassen sind, zum Verlust der allgemeinen Betriebserlaubnis führen können.

Dieses Gerät muss mit einem Mindestabstand von 20 cm zwischen den Antenne und Personen aufgebaut und betrieben werden.

Dieses Gerät erfüllt die Vorschriften der Industry Canada Lizenz mit Ausnahme des/r RSS-Norm(en). Der Betrieb ist unter den folgenden beiden Bedingungen gestattet:

(1) Dieses Gerätarf keine Störungen verursachen,und
(2)这点 Gerät muss jegliche Interferenz hinnehjem, einschließlich Störungen, die einen unerwänschten Betrieb des Geräts verursachen.

Gemäß den Vorschriften von Industry Canada darf dieser Funksenden nur mit einer Antenne betrieben werden, die vom Typ und der maximalen (oder geringeren) Verstärkung ist, die von Industry Canada für den Sender zugelassen wurde. Um mögliche Funkstörungen anderer Benutzer zu reduzieren, müssen Antennentyp und Verstärkung so gewählt werden, dass die-equivalente isotrope Strahlungsleistung (EIRP) nicht hoher ist, als die für eine erfolgreiche Kommunikation erforderliche.

EU-Konformitätserklarung

Dieses Produkt und - ggf. - auch das mitgelieferte Zubehör sind mit „CE" gekennzeichnet und entsprechen somit den geltenden harmonisierten europäischen Normen, die unter der Funkgeräterichtlinie 2014/53/EU, der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie 2011/65/EU aufgeführrt sind.

2012/19/EU (Elektroaltgeräte-Richtlinie): Produkte, die mit thisem Symbol gekennzeichnet sind,)dürfen innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden. Für korrektes Recycling geben Sie thesees Produkt an ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen. Weitere Informationen finden Sie unter: www.recyclethis.info.

2006/66/EG und deren Änderung 2013/56/EU (Batterie-Richtlinie): Dieses Produkt enthalt eine Batterie, die innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden darf. Siehe Produktdokumentation für spezifische Hinweise zu Batterien. Die Batterie ist mit diesen Symbol gekennzeichnet, das zusammenlich die Buchstaben Cd für Cadmium, Pb für Blei oder Hg für Quecksilber enthalten kann. Für korrektes Recycling geben Sie die Batterie an ihren örtlichen Fachhändler zurück oder entsorgen Sie sie an einer der Sammelstellen. Weitere Informationen finden Sie unter: www.recyclethis.info.

Industry Canada ICES-003 Konformität

Dieses Gerät erfüllt die Anforderungen der Norm CAN ICES-3 (B)/NMB-3(B).

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklart Hangzhou EZVIZ Software Co., Ltd., dass der

Funkgeratotyp [CS-DP1C] mit der Richtlinie 2014/53/EU übereinstimmt.

Der vollständige Text der EU-Konformitätserklung ist unter folgendem Weblink verfügbar:

Aufgrund der Produktform und -abmessungen sind Name und Anschrift des Importeurs/Herstellers auf der Verpackung vermerkt.

Kundendienst

Weitere Informationen erhalten Sie auf www.ezvizlife.com

Benötigen Sie Hilfe? Setzen Sie sich mit uns in Verbindung:

Telefon: [phone]

Technische Anfrage E-Mail: [e-mail]

BEWAHREN SIE DIESES HANDBUCH FÜR SPÄTERES NACHSCHLAGEN AUF

Attention

EN

• Setzen Siedie Kamerakeinenwidrigen Umgebungsbedingungen wie hohen Temperaturen, Feuchtigkeit, Salznebel oder Regen aus, da das Gerät dadurch beschädigt werden kann.
• Quetschen Sie den Sensor oder das Kameraobjektiv nicht, da das Gerät dadurch beschädigt werden kann.
• Ziehen Sie nicht fest am Kamerakabel. Achten Sie darauf nicht in das Kabel zu schreiben oder es anderweitig zu beschädigen. Schaden am Kabel aufgrund unsachgemäßigen Gebrauchs sind von der Garantie nicht abgedeckt.
• Verwenden Sie zum Laden des Bildschirms nur das mitgelieferte Netzteil, da sonst das System beschädigt werden kann.

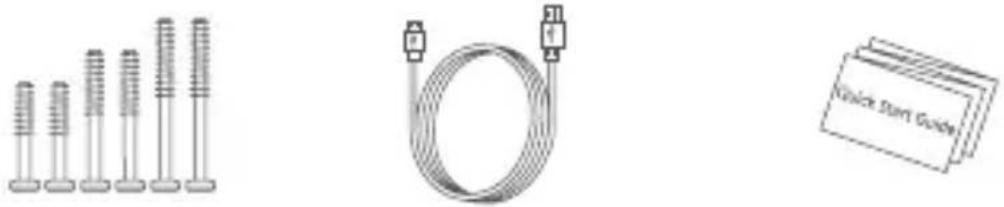

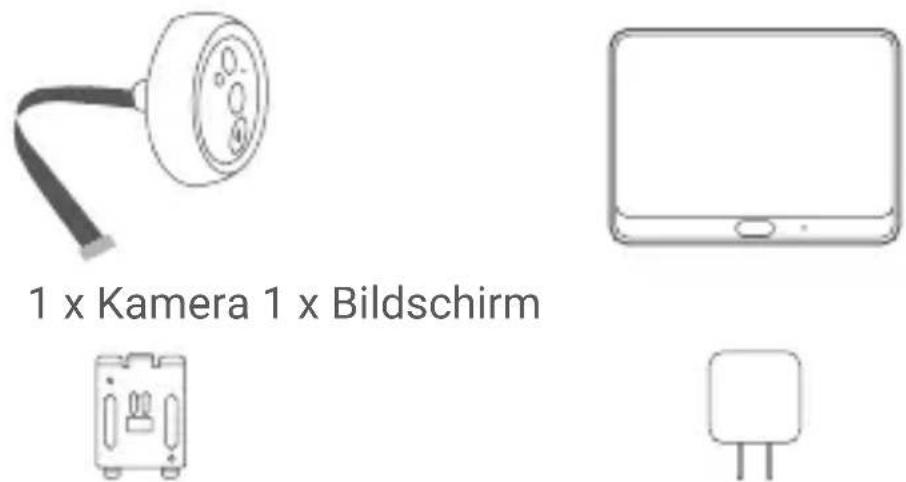

Packungsinhalt

1 x Montagefuß 1 x Netzteil
6 x Schraube 1 x Kabel 1 x Kurzanleitung

Überblick Bildschirm

Ein/Aus-Taste Bildschirmanzeige

DE

microSD-Kartensteckplatz

Startseite-Taste Stromversorgung-sanschluss

LautsprecherFreigabetaste

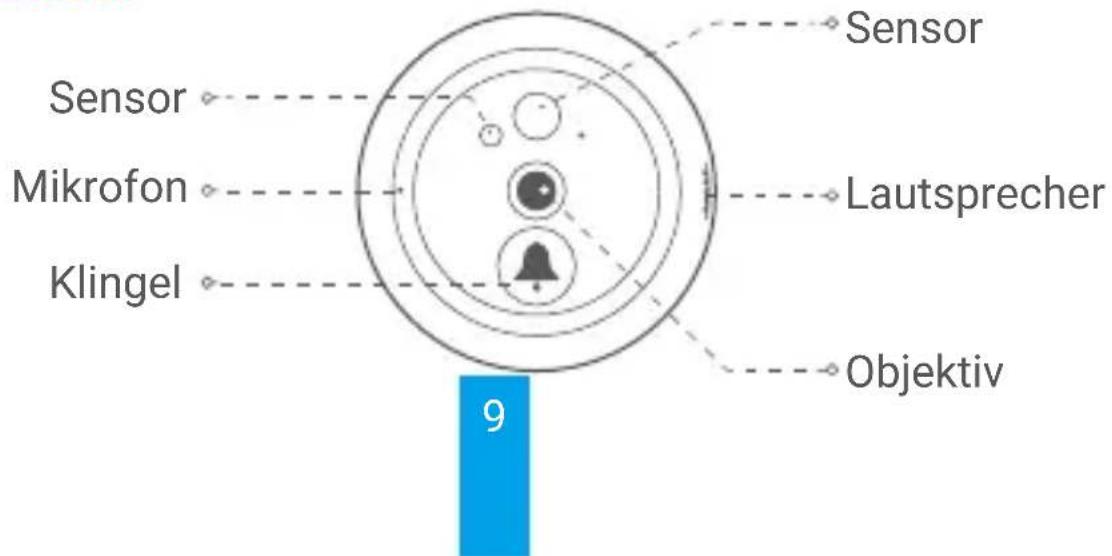

Kamera

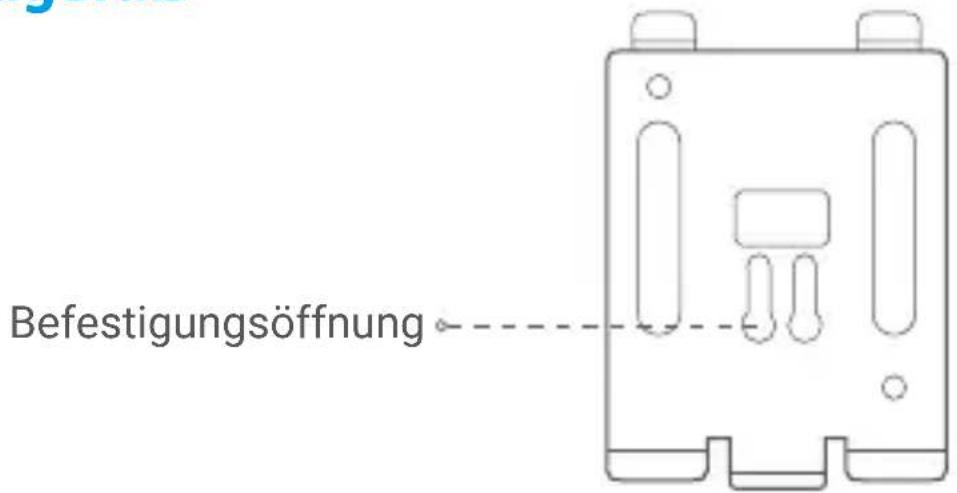

Montagefuß

Installation

Wenn Sie bereits einen Turspion haben, befestigen Sie die Kamera an der gleichen Stelle. Andernfalls bohren Sieitte ein Loch von ca. 18 mm Durchmesser und einer Höhe über dem Boden von ca. 145 cm. So erhalten Sie die Beste Sicht.

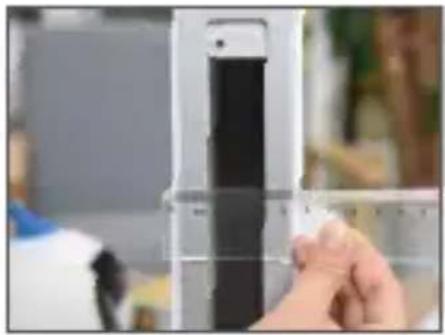

Messen Sie die Dicke der Tur ab und wahlen Sie passende Schrauben.

Dicke Schraube

35 bis 60 mm

60 bis 95 mm

95 bis 105 mm

2

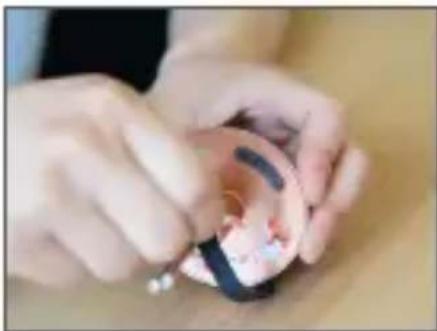

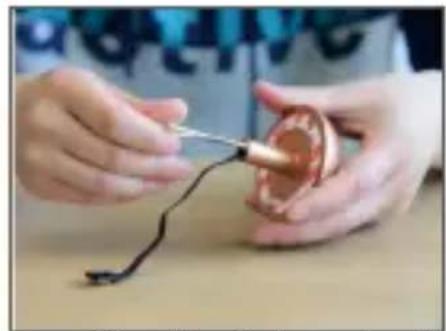

Drehen Sie die Schraube in die Rückseite der Kamera ein.

3

DE

Entfernen Sie das Trennpapier.

4

Führten Sie die Schrauben und Kabel durch die Tur. Als Führungshilfe können Sie das Trennpapier aufrollen.

5

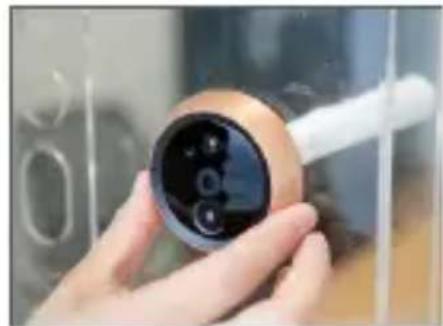

Arretieren Sie die Kamera und schieben Sie sie vorsichtig bis an die Tur heran.

6

Führn Sie Schrauben und Kabel durch den Montagefuß.

7

Arretieren Sie den Montagefuß undziehen Sie die Schrauben fest.

8

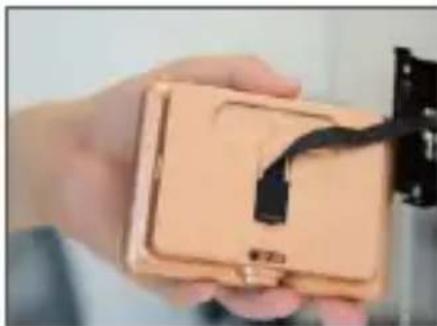

Schlieben Sie den Bildschirm am Kamerakabel an.

10

Halten Sie die Freigabetastegdruckt, bis der Bildschirmrichtig befestigt ist.

9

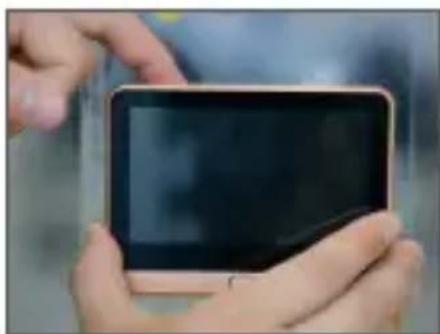

Platzieren Sie den Bildschirm im Montagefuß.

11

Damit ist die Installation abgeschlossen.

Einschalten

Zum Einsatz des Geräts
halten Sie die Ein/Aus-Taste
3 Sekunden lang gedrückt.

Tippen Sie zur Anzeige der Live-Ansicht auf die Startseite-Taste.

Zu EZVIZ-App hinzufügen

1 Erstellen Sie ein Benutzerkonto.

• Verbinden Sie Ihr Mobiltelefon mit einem WLAN (empfohlen).

DE

• Suchen Sie im App Store oder auf Google Play™ nach „EZVIZ".

• Laden Sie die EZVIZ-App herunter und installmenten Sie sie.

• Starten Sie die App und registrierten Sie ein EZVIZ-Benutzerkonto.

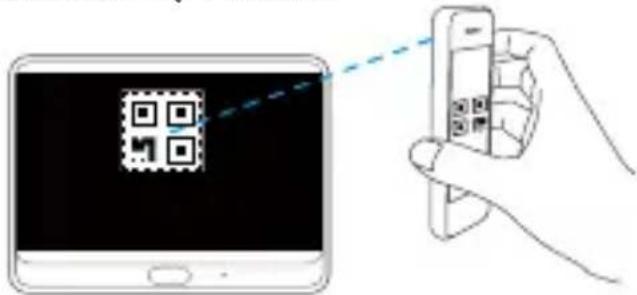

Fugen Sie die Kamera EZVIZ hinzu.

• Melden Sie sich bei der EZVIZ-App an.

• Tippen Sie im Startbildschirm in der oberen rechten Ecke auf _n + ^n ,um auf die Seite zum Scannen des QR-Codes zu gelangen.

• Scannen Sie den QR-Code.

• Befolgen Sie die Anweisungen des EZVIZ-App-Assistenten zum Abschluss der WLAN-Konfiguration.

Wenn Sie den QR-Code nicht erhalten haben oder WLAN erneut konfigurieren möchten, halten Sie die Startseite-Taste 5 Sekunden lang gedrückt, um das Gerät zurückzusetzen und wiederholen Sie die obigen Schritte.

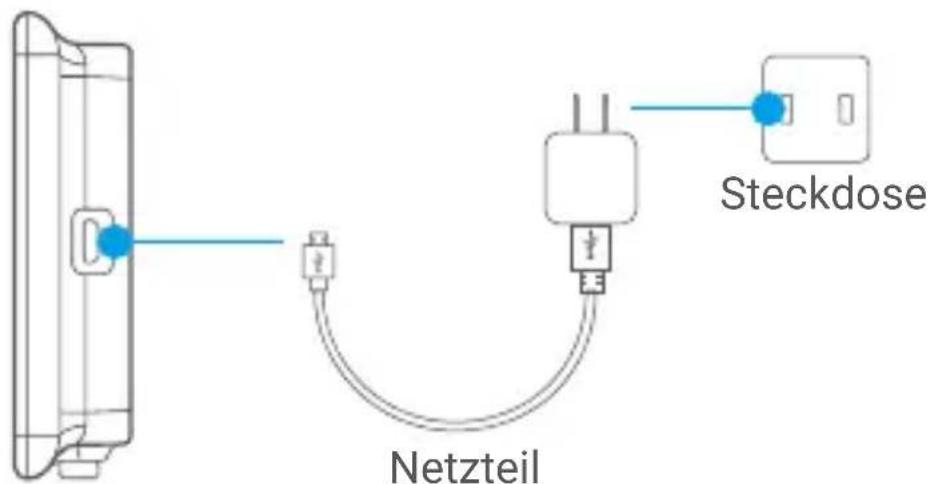

Bildschirm laden

Schließen Sie den Bildschirm über das Netzteil an eine Steckdose an.

Sie konnen den Bildschirm zum Aufladen auch abnehmer, indem Sie die Freigabetaste gedrückt halten und den Bildschirm vom Montagefuß entfern. Trennen Sie das Kabel vorsichtig.

HOCHFREQUENZBELASTUNG (HF)

Die für these Funkerat geltenden Frequenzbänder und Nenngrenzwerte der Sendeleistung (abgestraht und/oder leitungsgeführt) sind folgende:

Band WLAN, 2,4 GHz

Frequenz Von 2,412 GHz bis 2,472 GHz

Strahlungsleistung (EIRP) 100 mW

Atencion

Vielen Dank, dass Sie sich für Produkte der Hangzhou EZVIZ Software Co., Ltd. (EZVIZ) entschieden haben. Diese eingeschränkte Garantie ("Garantie") gibt Ohnen, dem Erstkäufer des EZVIZ-Produkts, spezifische Rechtsansprüche. Sie können auch andere gesetzliche Rechte haben, die je nach Staat, Provinz oder Gerichtsbarkeit variieren. These Garantie gilt nur für den Erstkäufer des Produkts. "Erstkäufer" ist jeder Verbraucher, der das EZVIZ-Produkt bei einem autorisierten Verkäufer gekauft hat. Die Haftungsausschlussse, Ausschlüsse und Beschrankungen der Haftung im Rahmen dieser Garantie gelten nicht, soweit sie durch geltendes Recht verboten sind. Kein Vertriebspartner, Wiederverkäufer, Vertreter oder Mitarbeiter ist berechtigt, Änderungen, Erweiterungen oder Ergänzungen dieser Garantie vorzunehmen.

Für Ihr EZVIZ-Produkt gilt eine Garantie von zwei (2) Jahren ab Kaufdatum gegen Material-und Verarbeitungsfehler oder eine langere Zeitspanne, die das Gesetz des Landes oder Bundesstaates, in dem these Produkt verkauf wird, vorschreiben, wenn es normalerweise gemäß der Bedienungsanleitung verwendet wird.

Sie können Garantieleistungen anfordern, indem Sie sich an unseren Kundendienst wenden. Für defekte EZVIZ-Produkte im Rahmen der Garantie wird EZVIZ nach eigenen Ermessen (i) Ihr Produkt kostenlos reparieren oder ersetzen, (ii) Ihr Produkt gegen ein funktonal gleichwertiges Produkt austauschen, oder (iii) den ursprünglichen Kaufpreis zurückerstatten, vorausgesetzt, Sie legen die Original-Kaufquittung oder deren Kopie, eine kurze Erklärung des Defekts und das Produkt in der Originalverpackung vor. Nach eigenen Ermessen kann EZVIZ eine Reparatur oder einen Austausch mit einem neuen oder überholten Produkt oder Komponenten durchführren. Diese Garantiedeckt nicht die Versandkosten, die Versicherung oder andere Nebenkosten, die Ihnen bei der Rücksendung des Produkts entstehen.

Sofern nicht durch geltendes Recht verboten, ist dies Ihr einziges und ausschließlich Rechtsmittel bei Verletzung dieser Garantie. Jedes Produkt, das im Rahmen dieser Garantie repariert oder ersetzt wurde, unterliegt den Bedingungen dieser Garantie für die Dauer von neunzig (90) Tagen ab Lieferdatum oder der verbleibenden ursprünglichen Garantiezeit.

These Garantie gilt nicht und ist unter folgenden Bedingungen ungültig:

• Wenn der Garantieanspruch außerhalb der Garantiezeit geltend gemacht wird oder wenn der Kaufbeleg nicht vorgelegt wird;
• Für jeder Fehlfunktion, jedem Defekt oder jeder Störung, die durch oder infolge von Beweisen für Stöße, Fehlbedienung, Sabotage, unsachgemäßen Gebrauch, falsche Netzspannung, Unfall, Verlust, Diebstahl, Feuer, Überschwemmung oder andere höhere Gewalt, Transportschäden oder Schäden, die durch Reparaturen durch nicht autorisiertes Personal verursacht wurden;
• Für alle Verbrauchsmaterialien, wie beispielsweise Batterien, bei denen die Fehlfunktion auf die normale Alterung des Produkts zurückzuführn ist;
  Kosmetische Schäden, einschließlich, aber nicht darauf beschränkt, Kratzer, Dellen und Kunststoffbruch an den Ports;
• Jegliche Software, auch wenn sie mit EZVIZ-Hardware verpackt oder verkauft wird;
• Für alle anderen Schäden, die frei von Material- oder Verarbeitungsfehlern sind;
• Reginung, normale kosmetische und mechanische Abnutzung.
  BITTE WENDEN SIE SICH MIT FRAGEN AN IHREN VERKÄUFER ODER UNSEREN KUNDENDIENST.
