BEDIENUNGSANLEITUNG DB1C EZVIZ

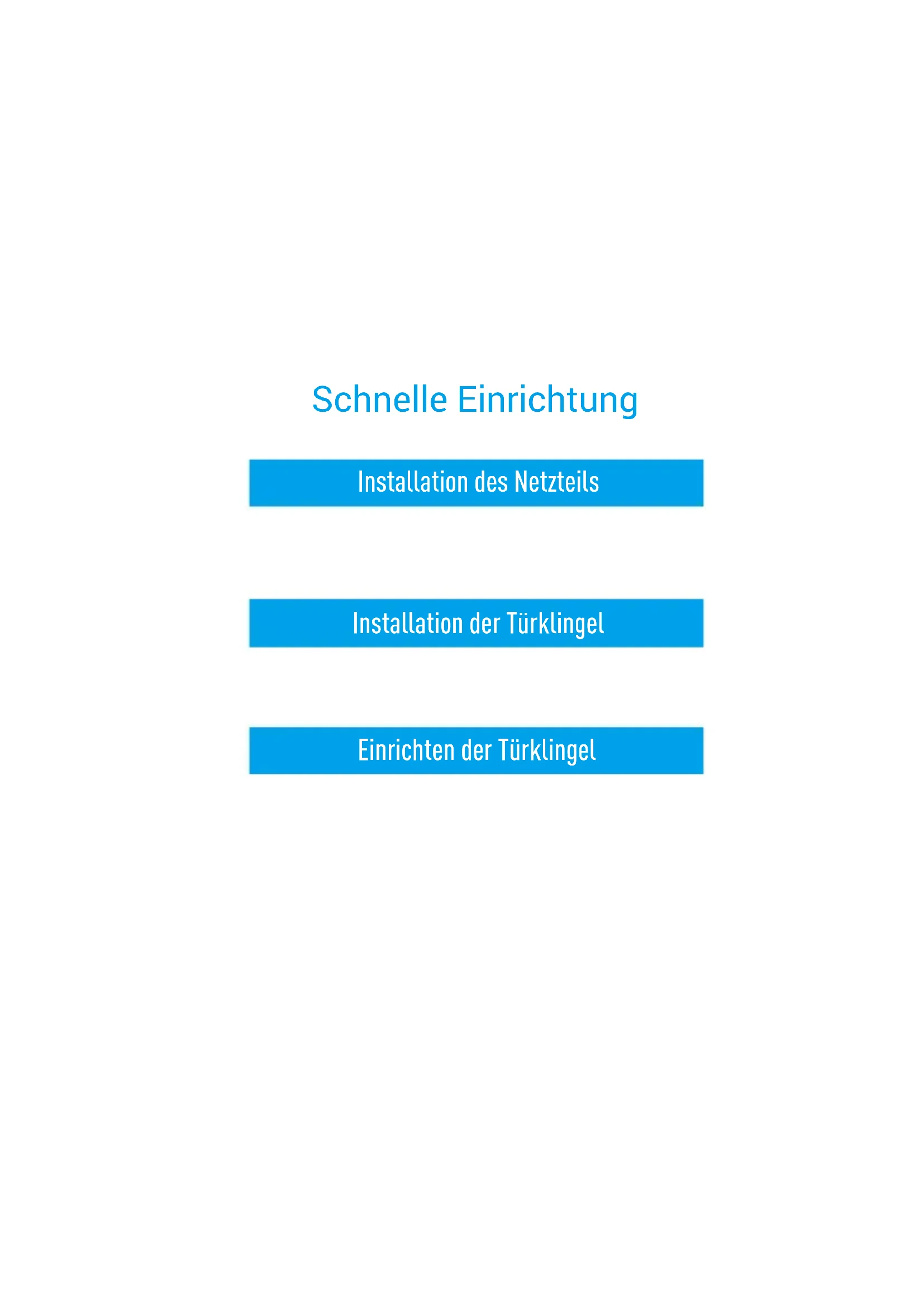

Schnelle Einrichtung

Installation des Netzteils
Installation der Turklingel
Einrichten der Turklingel

Lieferumfang

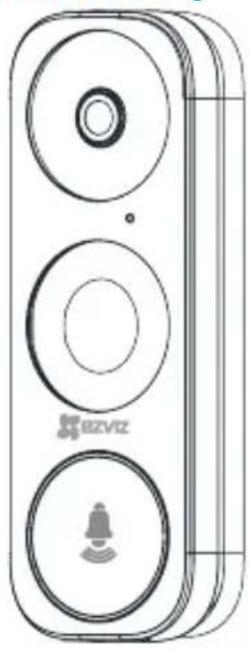

1x Turklingel 3x Blende Wahlen Sie aus den drei Blendendiejenige aus, die am besten zu ihrem Hauseingang passt.

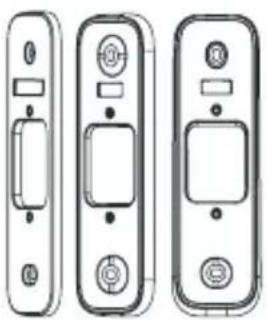

3x Montageplatte Wahlen Sie diejenige aus, die den besten Überwachungswinkel bietet.

1x Schaumstoffplatte
Gleicht die Montageplatte
bei der Installation auf
unebenen Flächen aus.

1x Kabelbaum

4x Kabelverbinder

3x Befestigungsschrauben

2x Sicherheitsschrauben

2x Halteschrauben

2x Turklingel-Schrauben

Benötigte Werkzeuge

Bleistift

• Wenn in Ihr hem ein mechanischer Gong installiert ist, montieren Sie das Netzteil und die Turklingel.
• Wenn in Ihr hem ein elektrischer Gong installiert ist, schlagen Sie in seinem Handbuch nach, wie das Netzteil und die Turklingel montiert werden.
• Wenn kein Gong installiert ist, überspringen Sie die Montage des Netzteils, montieren die Turklingel und machen Sie mit Option B auf Seite 5 weiter.

Installation des Netzteils

1 Schalten Sie die Sicherung für die Stromversorgung der Turklingel aus.

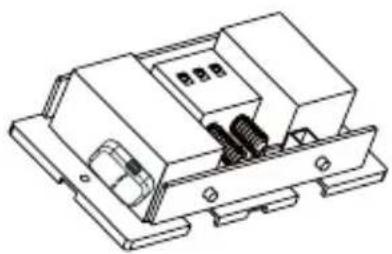

2 Schlieben Sie das Kabelbaumende mit dem Stecker am Netzeil an.

3 Entfernen Sie die Abdeckung Ihres mechanischen Gongs.

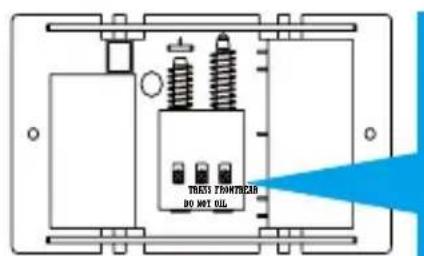

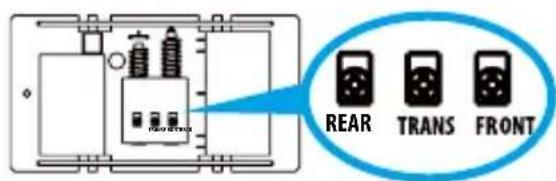

4 Entfernen Sie die Litzen des Gongs aus den Klemmen mit den Name TRANs und FRONT.

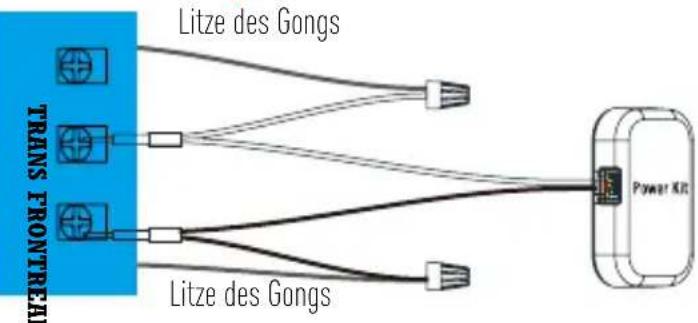

5 Schlieben Sie den Kabelbaum an die Klemmen des Gongs mit den Name TRANs und FRONT an.

REAR

TRANS

FRONT

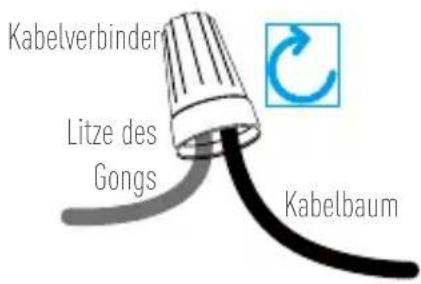

6 Stecken Sie eine Litze des Gongs und das Litzenende des Kabelbaums in den Kabelverbinder und drehen Sieihn fest. Wiederholen Sie diesen Schritt mit der anderen Litze des Gongs.

Verkabelung

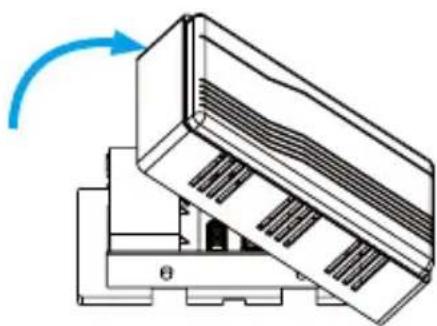

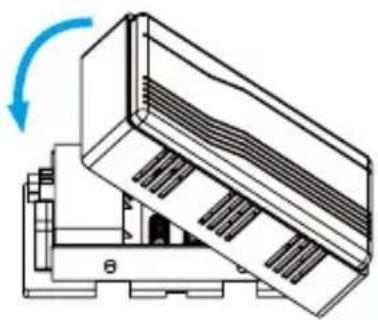

7 Befestigen Sie das Netzteil befind dem Gong.

8 SchlieBen Sie die Abdeckung des Gongs wieder.

Installation der Turklingel

1 Schalten Sie die Sicherung für die Stromversorgung der Türklingel aus.

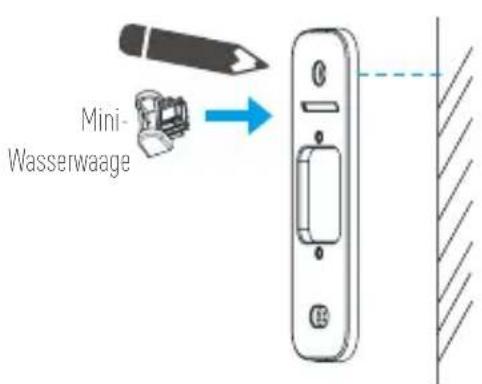

3 Setzen Sie die Mini-Wasserwaage in die Montageplatte ein und markieren die Bohrlocher, sobald sich die Blase der Wasserwaage in der Mitte befindet.

Entfernen Sie die Mini-Wasserwaage, bevor Sie die angezeichneten Licher bohren.

2 (Optional) Wenn die Wand uneben ist, legen Sie die Schaumstoffplatte auf die Montageplatte.

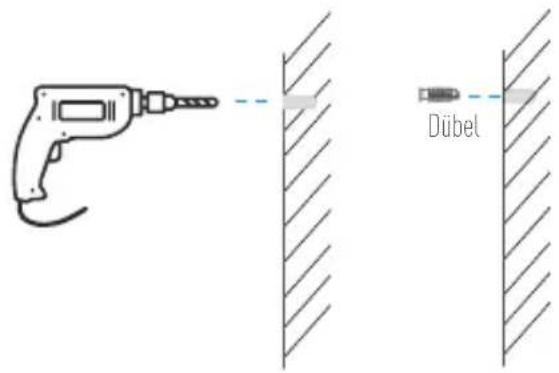

4 Bohren Sie die Lächer gemäß den Markierungen und setzen Sie anschließend Dübel ein.

5 Schrauben Sie die Montageplatte auf der Wand an.

6 Nehmen Sie die Blende von unter nach oben von der Turklingel ab.

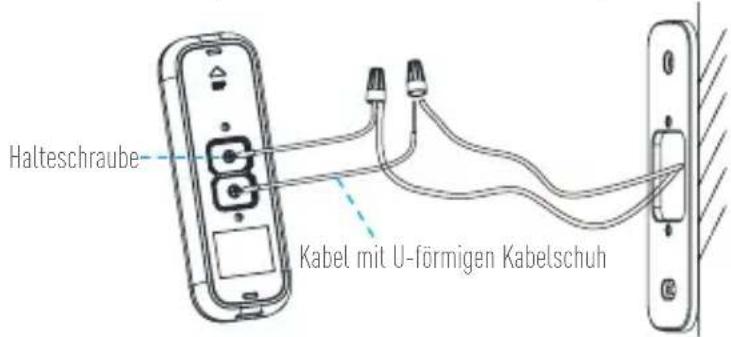

7 Wenn Sie ein Gong installiert wurde, führen Sie Option A aus, wenn nicht, machen Sie mit Option B weiter. Option A Schließen Sie die neue Turklingel an die Litzen der alten Turklingel an.

Option B Schließen Sie die Kabelsicherung mit der Litze an der alten Türklingel an.

Spanningsversorgung: 8 bis 24 V AC

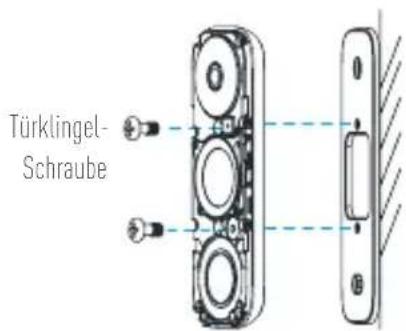

8 Schrauben Sie die Turklingel auf der Montageplatte an.

9 Schalten Sie den Strom mit der Sicherung wieder ein.

DE

Wenn die Turklingel mit Strom versorgt wird, blinkt die Anzeige schnell blau. Wenn nicht, schalten Sie die Stromversorgung aus und überprüfen Sie die Verkabelung. Anonsosten fahren Sie mit der Einrichtung der Turklingel fort.

Einrichten der Turklingel

10 Zur EZVIZ-App hinzufugen.

• Verbinden Sie Ihr Mobittelefon mit einem WLAN.
• Laden Sie die EZVIZ-App über die Suehe „EZVIZ" im App Store oder bei Google Play™ herunter und installmenten Sie sie.
• Registrieren Sie ein EZVIZ-Benutzerkonto gemäß den Anleitungen im Startassistenten.
  -Tippen Sie im Startbildschirm in der oberen rechten Ecke auf + , um auf die Seite zum Scannen des QR-Codes zu gelangen.

• Wenn die Anzeige blau blinkt, scannen Sie den QR-Code auf dem Gerät oder der Umschlagsite dieser Bedienungsanleitung

• SchlieBen Sie die WLAN-Konfiguration gemäß dem App-Assistenten ab.

Wenn Sie am WLAN der Turklingel Änderungen vornehmen möchten, halten Sie die Rücksetzstate für 5 Sekunden gedrückt und wiederholen diesen Abschnitt.

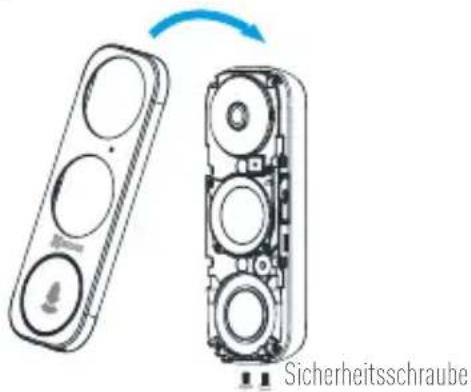

11 Bringen Sie die Blende wieder an und setzen Sie die beiden Sicherheitsschrauben auf der Unterseite der Turklingel ein, um die Blende zu sichern.

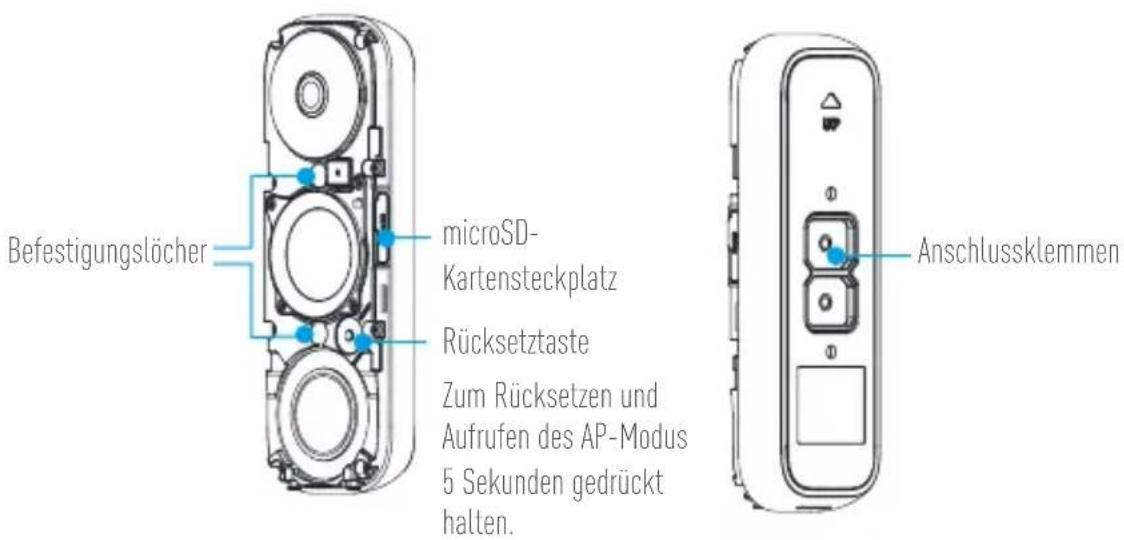

Anhang Grundlager

LED-Betriebsanzeige

Blae Anzeige Blinkt Die Turklingel ist zur WLAN-Konfiguration bereit.

Leuchtet Die Turklingel ist betriebsbereit.

Rote Anzeige Blinkt schnell Geräteausnahmen

Leuchtet Die Turklingel wird eingeschaltet.

AP-Modus für WLAN-Konfiguration verwenden

-Halten Sie zur Konfiguration des AP-Hotspots die Rücksetztaste für 5 Sekunden gedrückt. AnschlieBend ertont eine Sprachansage.

-Warten Sie ein paar Sekunden, bis die LED-Anzeige blau blinkt.
-Befolgen Sie die Sprachansage zum Verbinden mit dem WLAN.

DE

WLAN-Name: EZVIZ_XXXXX (9-stellige Seriennr.)

Standard-Password: EZVIZXXXXXXXX (Sicherheitscode)

z.B.Standard-Password:EZVIZ_ABCDEF

Die Seriennummer und der Zugangscode sind auf der Umschlagseite dieser Bedienungsanleitung angegeben.

• Gehen Sie nach der erfolgreicher Verbindung zurück zur EZVIZ-App. Tippen Sie auf Next (Weiter).

• Suchen Sie das gewünschte WLAN, mit dem Sie das Gerät verbinden möchten und geben Sie das Password ein.

SD-Kartenverwaltung

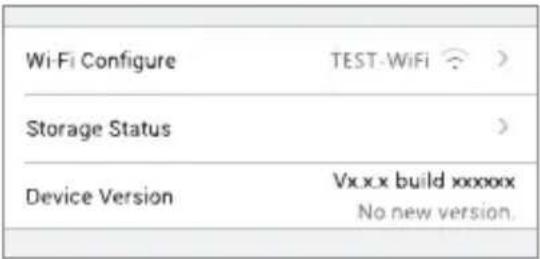

1. Tippen Sie in der EZVIZ-App in den Geräteinstellungen auf Storage Status (Speicherstatus), um den Status der SD-Karte zu überprüfen.

1. Wenn der Status der Karte als Uninitialized(nicht formatiert), tippen Sie darauf, um sie zu formatieren.

Der Statusändert sich dann zu Normal und Videos und/oder Bilder konnen gespeichert werden.

Vielen Dank für den Kauf eines EZVIZ-Produkt. These beschränkte Garantie gibt Ihnen, dem Erstkauf der EZVIZ-Produkt, bestimmte gesetzliche Rechte. Je nach Staat, Provinz oder Land können Ihnen weitere gesetzliche Rechte zustehen. Die Haftungsausschlüsse und -beschränkungen gemäß dieser beschränkten Garantie gelten ausschließlich im gesetzlich zulässigen Umfang. Kein Handler, Wiederverkauf, Vertreter oder Mitarbeiter ist befugt, Modifikationen, Erweiterungen oder Ergänzungen an dieser beschränkten Garantie vorzunehmen.

Ihr EZVIZ-Produkt wird für einen Zeitraum von zwei (2) Jahren ab Kaufdatum gegen Material- und Verarbeitungsfehler oder für einen längeren Zeitraum garantiert, der in dem Land, in dem diesen Produkt verkauft wird, gesetzlich vorgeschrieben ist, wenn es bestimmungsgemäß und gemäß der Bedienungsanleitung verwendet wird.

Garantieansprüche richten Sieitte per E-Mail an support.eufbezvizliffe.com.

Im Fall eines defekten EZVIZ-Produkt mit gultiger Garantie wird Hangzhou EZVIZ Software Co., Ltd. ("das Unternehmen") nach eigenen Ermessen (i) Ihr Produkt kostenlos reparieren oder ersetzen, (ii) Ihr Produkt gegen ein Funktionsfähiges vergleichbares Produkt ausauschen oder (iii) den ursprünglichen Kaufpreis unter der Voraussetzung erstatten, dass Sie das Produkt in dessen Originalverpackung unter Beigabe des Originalkaufbelegs oder einer Kopie davon sowie einer kurzen Beschreibung des Defekts zurückschicken. Das Unternehmen wird nach alleinigem Ermessen Produkte oder Komponenten entweder reparieren oder gegen neue oder generalüberholte Produkte oder Komponenten ausauschen. Diese Garantiedeckt keine Versand-, Versicherungs- oder sonstige Nebenkosten, die Ihnen durch die Rücksendung des Produkts entstehen.

Soweit nicht durch geltendes Recht untersagt, ist dies Ihr einziges und ausschließlich Rechtsmittel im Fall einer Verletzung dieser beschränkten Garantie. Jedes Produkt, das im Rahmen dieser beschränkten Garantie entweder repariert oder ausgetauscht wurde, wird für maximal neunzig (90) Tage ab Lieferdatum oder für die Restlaufzeit der ursprünglichen Garantie von den Bestimmungen dieser beschränkten Garantie abgedeckt.

These Garantie gilt nicht und ist hinfällig:

• wenn der Garantieanspruch außerhalb der Garantiefrist oder ohne Vorlage des Kaufbelegs geltend gemacht wird.
• bei Fehlfunktionen, Defekten oder Fehlern, die durch Stoßeinwirkung, Fehlbedienung, Sabotage, Benutzung im Widerspruch zur entsprechenden Bedienungsanleitung, falsche Spanningsversorgung, Unfall, Verlust, Diebstahl, Brand, Überschwemmung oder andere Naturkatastrophen, Versandschäden oder Beschädigungen infolge von Reparaturen durch unbefugte Personen verursacht wurden oder darauf zu Rückzuführen sind.
• für Verbrauchsgüter wie Batterien, bei denen die Fehlfunktion auf normale Produktalterung zurückzuführen ist.
• kosmetische Schäden, einschließlich, aber nicht begrenzt auf Kratzer, Beulen und gebrochene Kunststoffeile an Anschlüssen.
• für jeder Software, auch wenn diese zusammen mit der EZVIZ-Hardware verpackt und verkauft wurde.
• für sonstige Schäden, die keine Material- oder Verarbeitungsfehler sind.
• für routinemäßige Reinigungen sowie normalen kosmetischen und mechanischen Verschleib.

Bei Fragen können Sie sich jederzeit an ihren Verkauf oder per E-Mail an support.eufdezvizlife.com an uns wenden.

COPYRIGHT ©2018 Hangzhou EZVIZ Software Co.,Ltd. ALLE RECHTE VORBEHALTEN.
