Citee Power - Elektroroller ARCHOS - Kostenlose Bedienungsanleitung

Produkttyp	Elektroroller
Marke	ARCHOS
Modell	Citee Power
Abmessungen (entfaltet)	1000 × 405 × 920 mm
Abmessungen (zusammengeklappt)	1000 × 405 × 235 mm
Gewicht	13 kg
Maximale Nutzerbelastung	100 kg
Empfohlenes Alter	14 Jahre und älter
Höchstgeschwindigkeit	25 km/h
Motor	250 W (Nennleistung), 350 W (Spitzenleistung)
Reichweite	15 bis 18 km
Batterietyp	Lithium-Ionen (Li-Ion)
Batteriekapazität	6,0 Ah (216 Wh)
Batterie herausnehmbar	Nein
Ladezeit	2 bis 3 Stunden
Ladegerät	42 V / 1,5 A
Eingangsspannung Ladegerät	90-240 V, 50-60 Hz
Reifen	8,5 Zoll, luftgefüllt
Ständer	Ja
Rahmenmaterial	Aluminiumlegierung
Schutzart	IP20
Beleuchtung	LED
Display	LED-Bildschirm: Geschwindigkeit und Energie
Geschwindigkeitsmodi	2 Modi
Steigungswinkel	Ca. 15°
Reinigung	Weiches Tuch und Wasser

Häufig gestellte Fragen - Citee Power ARCHOS

Wie hoch ist die Höchstgeschwindigkeit des Rollers?

Die Höchstgeschwindigkeit beträgt 25 km/h mit zwei verfügbaren Geschwindigkeitsmodi.

Wie hoch ist die Reichweite des Akkus?

Die Reichweite beträgt 15 bis 18 km nach vollständiger Aufladung, variiert je nach Benutzergewicht, Geschwindigkeit und Steigung.

Wie lange dauert das Aufladen des Akkus?

Die Ladezeit beträgt etwa 2 bis 3 Stunden. Verwenden Sie nur das mitgelieferte Ladegerät.

Was ist das maximal unterstützte Gewicht?

Das maximale Benutzergewicht beträgt 100 kg.

Ab welchem Alter kann man den Roller benutzen?

Das empfohlene Alter ist 14 Jahre und älter. Für Minderjährige ist eine elterliche Aufsicht unerlässlich.

Ist der Akku herausnehmbar?

Nein, der Akku ist nicht herausnehmbar. Er ist in den Roller integriert.

Wie reinige ich den Roller?

Verwenden Sie ein weiches, mit Wasser getränktes Tuch. Vermeiden Sie Chemikalien und tauchen Sie ihn nicht ins Wasser.

Was tun bei einer Reifenpanne?

Ersetzen Sie den Innen- und Außenreifen gemäß den Anweisungen im Handbuch. Verwenden Sie zertifizierte Reifen, die vom Hersteller empfohlen werden.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie mindestens einen Helm, Handgelenk-, Knie- und Ellenbogenschützer. Fahren Sie auf ebenen und trockenen Oberflächen.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung ist auf der Website www.archos.com im Bereich Support > Downloads verfügbar.

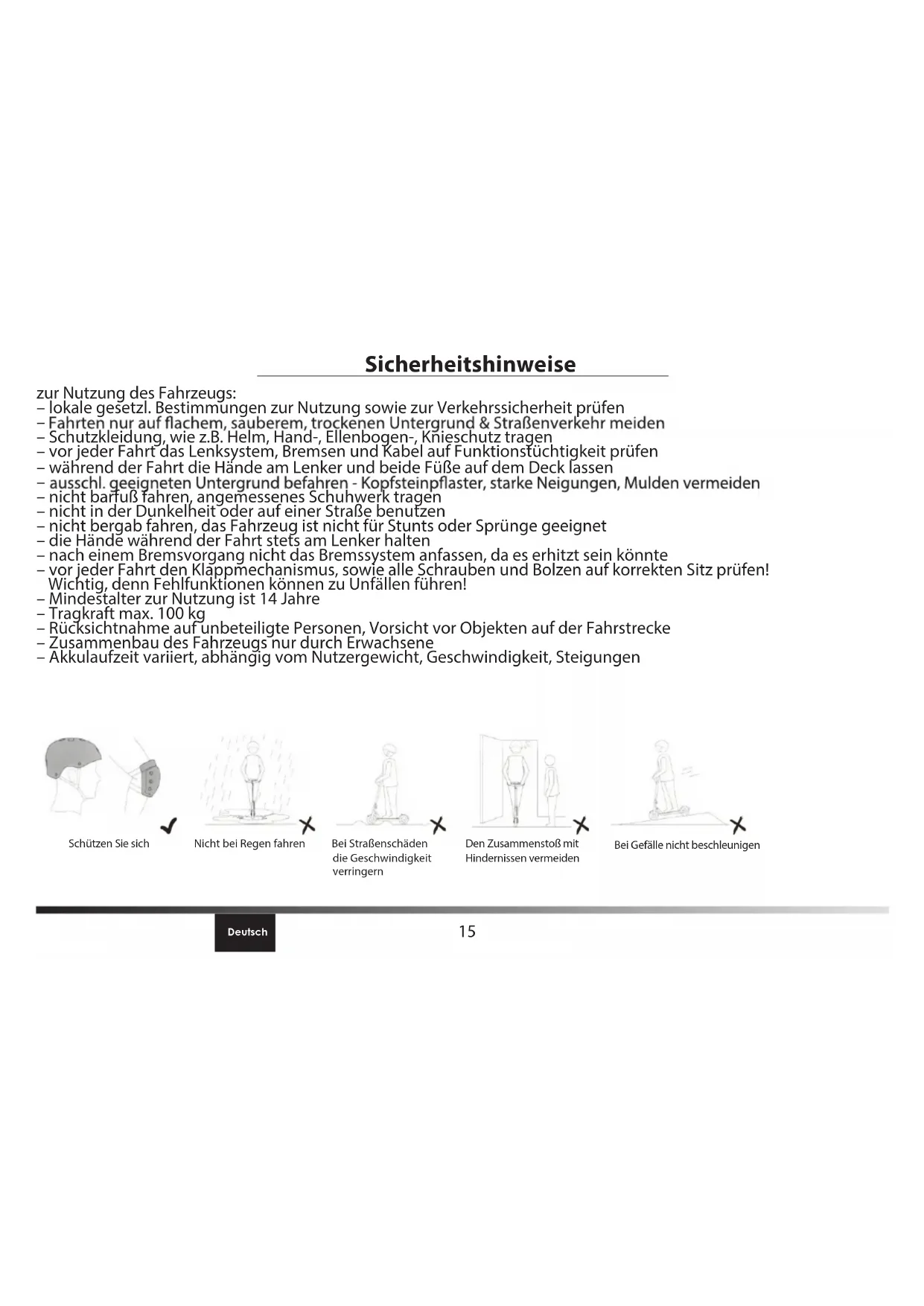

BEDIENUNGSANLEITUNG Citee Power ARCHOS

zur Nutzung des Fahrzeuqs:

• lokale gesetzl. Bestimmungen zur Nutzung sowie zur Verkehrssicherheit prüfen
• Fahrten nur auf flachem, sauberem, trockenen Untergrund & Straβenverkehr meiden
• Schutzkleidung, wie z.B. Helm, Hand-, Ellenbogen-, Krieschutz/TRagen
• vor jeder Fahrt das Lenksystem, Bremsen und Kabel auf Funktionstüchtigkeit prufen
• während der Fahrt die Höhe am Lenker und beiden Füße auf dem Deck füssen
• ausschl. geeigneten Untergrund befahren - Kopfsteinflaster, starke Neigungen, Mulden vermeiden
• nicht barfuß fahren, angemessenes Schuhwerk/TRagen
• nicht in der Dunkelheit oder auf einer Straße benutztzen
• nicht bergab fahren, das Fahrzeug ist nicht für Stunts oder Sprünge geeignet
• die Hande während der Fahrt stets am Lenker halten
• nach einem Bremsvorgang nicht das Bremssystem anfassen, da es erhitzt sein konnte
• vor jeder Fahrt den Klappmechanismus, sowie alle Schrauben und Bolzen auf korrekten Sitz prufen! Wichtig, Denn Fehlfunktionen konnen zu Unfallen führen!
• Mindestalter zur Nutzung ist 14 Jahre
• Tragkraft max. 100 kg
• Rücksichtnahme auf unfbeteiligte Personen, Vorsicht vor Objekten auf der Fahrstrecke
  Zusammenbau des Fahrzeuqs nur durch Erwachsene
• Akkulaufzeit variiert, abhängig vom Nutzergewicht, Geschwindigkeit, Steigungen

Schützen Sie sich

Nicht bei Regen fahren

Bei Straßenschäden die Geschwindigkeit verringn

Den Zusammensto mit Hindernissen vermeiden

Bei Gefälle nicht beschleunigen

ARCHOS Citee Power

Zusammenbau

1. Die Lenksäule fixieren und den Ständer ausklapen

2. Den Lenker auf der Lenksäule installieren

3. Nutzen Sie den mitgelieferten Sechskantschlüssel, um die beidseitigen Schrauben festzuziehen

4.Testen Sie den Ein-/Ausschalter nach der Installation

Laden

Das Fahrzeug ist ausschließlich mit dem mitgelieferten Ladegerät aufzuladen!

1. Verbinden Sie das Ladegerät zunachst mit der Stromversorgung
2. Verbinden Sie anschliebend das Ladegerät mit dem DC-IN Port des Fahrzeugs Befolgen Sie unbedingt diese Reihenfolge für das Laden des Fahrzeugs

Während des Ladens:

• rotes Licht bedeutet Ladevorgang
• grünes Licht bedeutet Akku voll geladen

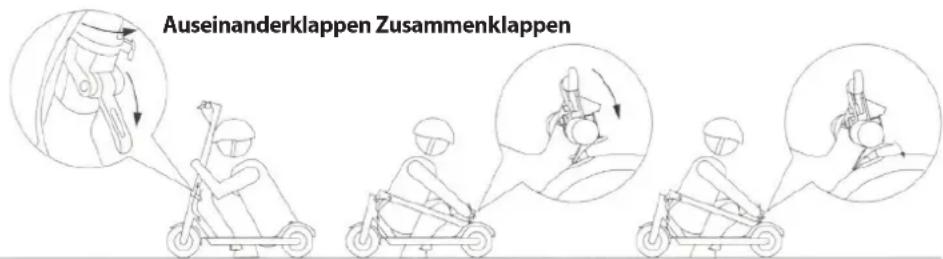

Auseinander- & Zusammenklappen

Zum Zusammenklappen den Verschlussmechanismus und Lenker nach unten bewegen und zur Arretierung am dafür vorgesehenen Verschlusssystem am hinteren Rad befestigen

Zum Auseinanderklappen den Verschlussmechanismus lose, bzw den Lenker festhalten. Sobald dieser eine aufrechte Position eingenommen hat, per Klappmechanismus arretieren

Instandhaltung & Fehlerbehebung

• Verschmutzungen mit einem weichen, feuchten Lappen entfernen
  Vor jeder Gebrauch des Fahrzeugs & zur Unfallprüvention sind Räder, Bremsen, Motor, Schrauben und Bolzene auf Auffalligkeiten/Schäden/korrekte Funktionseweise zu überprüfen
• für den Ersatz der Räder ausschließlich zertifizierte und durch den Hersteller empfohlene Räder verwenden & diese gem. Anleitung wechseln
• am Fahrzeug keine Änderungen vornehmen (ausgenommen durch den Hersteller empfohlene), da diese zu Sicherheitsrisiken führen können
• vor jedem Gebrauch des Fahrzeugs Verschluss/Scharniere auf korrekten Sitz/Funktion prüfen! Ein lockerer Verschluss/Scharnier kann während des Betriebs Funktionsebinträchtigend und ein Sicherheitsrisiko sein
• jeder Reparatur ist ausschl. durch zertifizierte Personen vorzunehmen

Außere und innere Reifen entnehmen

Hinweis: Hebels-Werkzeug nicht im Lieferumfang enthalten

1. Zuerst die Luft aus dem inneren Reifen halten: zum Drücken der Armierung des Ventils ein Werkzeug verwenden, mit der Hand den Reifen an verschiedenen Stellen zusammen drücken, damit möglichst viel Luft entweicht
2. 1. An einer,weit vom Ventil entfernten Position zwei Hebel-Werkzeuge ansetzen,um den außeren Reifen an einer Stelle aus der Radnabe hersauszulosen
3. Das Ventil aus seiner Position in der Radnabeziehen. Um das Ventil einfach herauszubekommen, halten Sie das Ventil am Innenreifen gedrück. Iwahrend Sie den Außenreifen hersausziehen. Damit der Innenreifen nicht beschadigt wird, sollte dies langsam durchgefuhrt werden. Den Innenreifen Stück für Stück vom Ventil entfernen und schließlich trennen.

Deutsch

Hinweis: Umwickeln Sie das Ende des Helbelwerkzeugs mit weichem Stoff, damit Innenreifen und Beschichtung der Radnabe nicht beschädigt werden

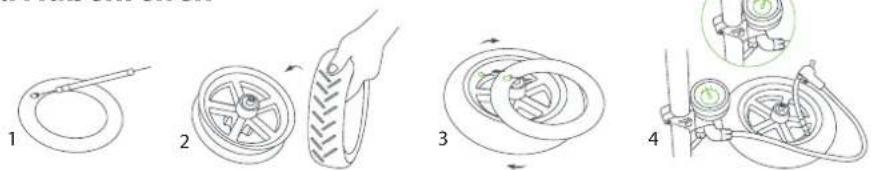

Einbau von Innen- und Außenreifen

1. Gerade so viel Luft in den leeren Reifen pumpen, dass er Form annimmt
2. Die Radnabe auf einen Tisch legen. Bei der Installation des Außenreifens auf die korrekte Laufrichtung achen: diese wird durch einen, am Außenreifen integrierten Pfeil angezeigt - der Pfeil muss in Vorwärts-Richtung zeigen. Mit einer Hand die Radnabe halten und mit der anderen Hand eine Seite des Außenreifens in die Vertiefung der Radnabe einbringen.
3. Das Ventil des Innenreifen in die damit vorgesehene Position einsetzen. Den Innenreifen im Uhrzeigersinn und Stück für Stück in den Außenreifen einbringen. Stellen Sie sicher, dass das Ventil nicht verkanet. Setzen Sie dann die andere Seite des Außenreifens in die Naben-Nut ein. Verwenden Sie dann ein Hebelwerkzeug, um den restlichen Reifen in die Radnabe einzubringen. Drücken Sie nach dem Einbau am Außenreifen zur Überprüfung, ob der Innenreifen durch den Außenreifen in die korrekte Position gedrückt ist.
4. Pumpen Sie die Innereifen bis 1,03 - 1,38 bar (15 - 20 PSI) auf und stellen Sie sicher, dass die Abstände der beiden Sicherheitslinien der Außenreifen zum Rand der Radnabe übereinstimmen.
5. Zum Schluss die Innenreifen mit 3,1 - 3,48 bar (45 - 50 PSI) aufpumpen und die Ventilkappe festziehen. Nun ist die Reifenmontage abgeschlossen.

Folgen Sie uns

Informationen zu Ihr dem Produkt finden Sie unter:

y

twitter.com/archos

www.facebook.com/archos

Blog https://blog.archos.com/

http://faq.archos.com/

Theseübersetzung basiert auf der französischen Version des QSG

OSTRZEŽENIE

Versnel Niet op hellingenBeschem职能部门 Vertragen als je g

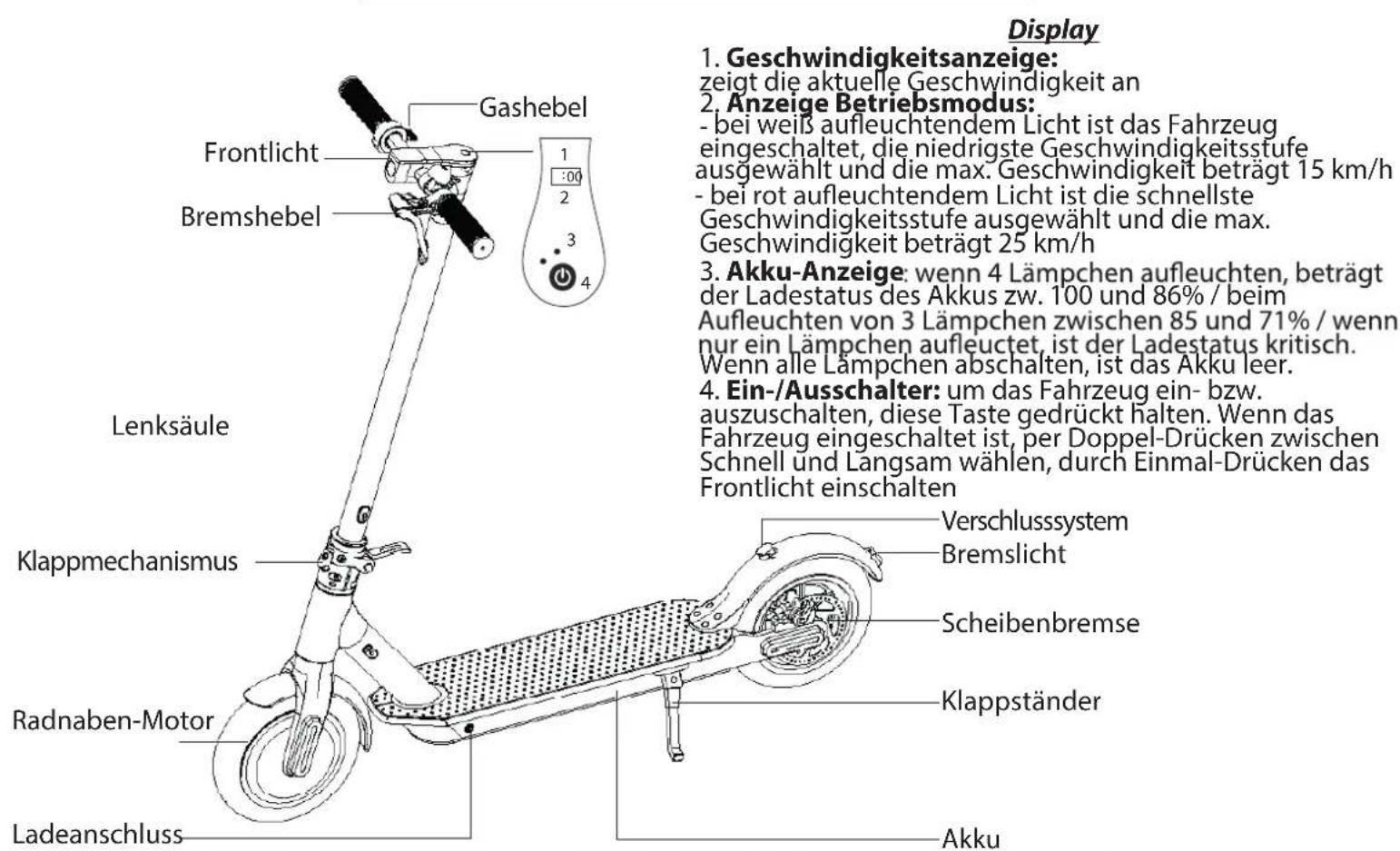

ARCHOS Citee Power

Control panel

Bitten bewahren Sie diee Garantiekarte, sowie den Kaufbeleg zur Inanspruchnahme der Garantie gut auf. Folgende Serviceleistungen werden durch ARCHOS nach Vorlegen von Kaufbeleg und Garantiekarte erbracht, vorausgesetzdt das Gerat wurdeneicht durch falsche Benutzungen oder mutwillig beschadigt:

Serviceleistungen

1.Die Geräte-Garantie beträgt 24 Monate ab Kaufdatum, und ist durch die oben genannten Dokumente zu belegen.

Ausgenommen von der Geräte-Garantie sind Akkus und Verbrauchsmaterialien.

2.Die Garantiezeit fur Akkus betragt 6 Monate; fur Verbrauchsmaterialien, wie z.B. Rader 1 Monat.

Ausgenommen von einer kostenlosten Reparatur sind:

1.Fehlfunktionen verursacht durch unsachgemäß Verwendung, Wartung oder Einstellungen, welche nicht mit der Betriebsanleitung einhergeben.

2.Schaden und Funktionsehler verursacht bei Reparatur, Änderungen am Gerät oder nicht einhalten der Verwendungsvorschriften durch den Nutzer.

3.Fehler durch Unfälle oder unsachgemäß Aufbewährung durch den Nutzer.

4.Schaden durch Dauerbenutzung im Regen oder durch Eintauchen in Wasser.

5.Missbrächliche Benutzung.

Garantie
