DAB280 - Radio Soundmaster - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG DAB280 Soundmaster

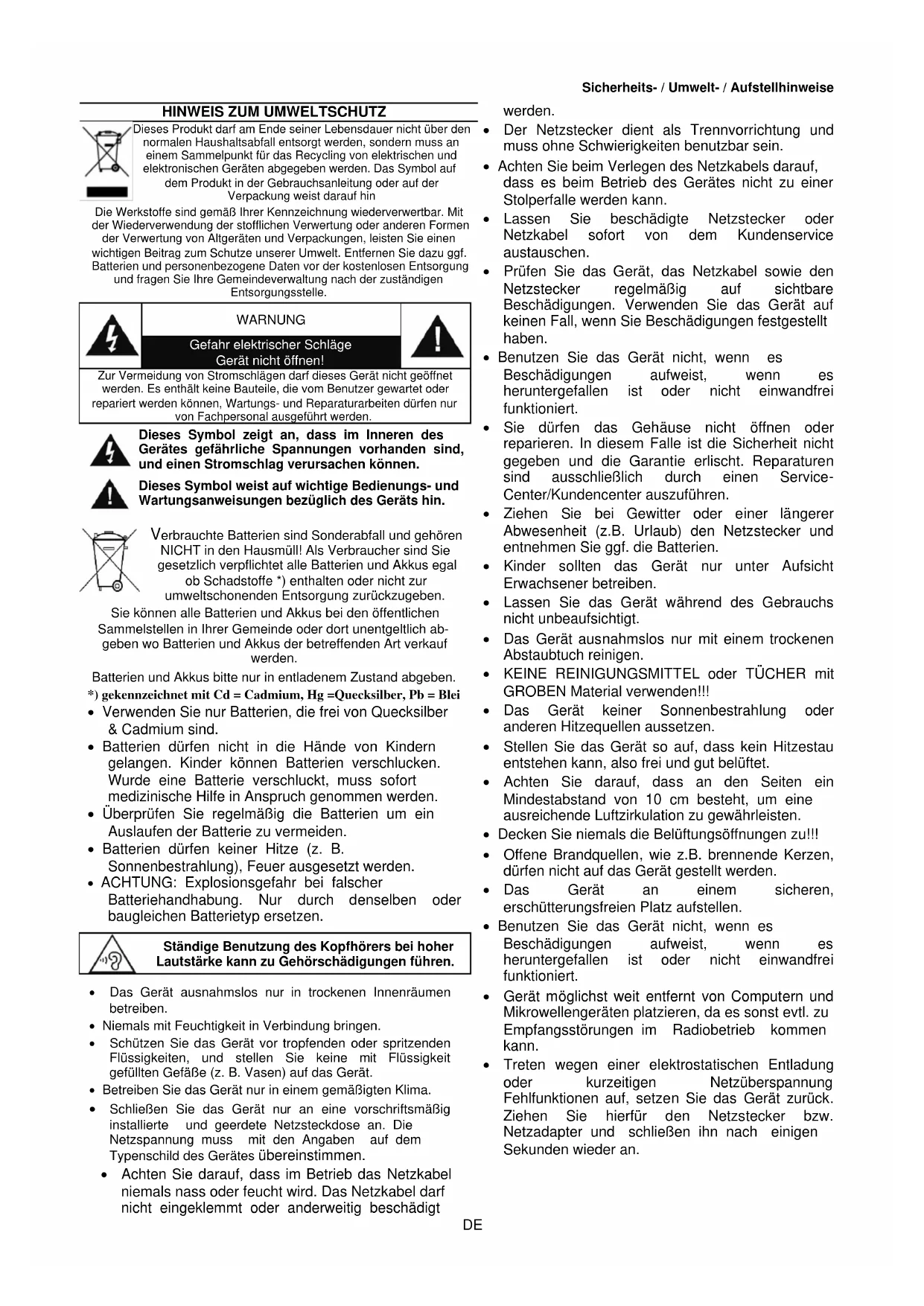

DAB280 Hersteller Wörlein GmbH Tel.: [phone] Gewerbestrasse 12 Fax.: [phone] D 90556 Cadolzburg Email. [e-mail] GERMANY Web: www.soundmaster.deSicherheits- / Umwelt- / Aufstellhinweise

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten und Verpackungen, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Entfernen Sie dazu ggf. Batterien und personenbezogene Daten vor der kostenlosen Entsorgung und fragen Sie Ihre Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Gefahr elektrischer Schläge Gerät nicht öffnen! Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich ab- geben wo Batterien und Akkus der betreffenden Art verkauf werden. Batterien und Akkus bitte nur in entladenem Zustand abgeben. *) gekennzeichnet mit Cd = Cadmium, Hg =Quecksilber, Pb = Blei

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.

• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.

• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.

• Niemals mit Feuchtigkeit in Verbindung bringen.

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.

• Betreiben Sie das Gerät nur in einem gemäßigten Klima.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.

• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.

• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.

• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service- Center/Kundencenter auszuführen.

• Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.

• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.

• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.

• Decken Sie niemals die Belüftungsöffnungen zu!!!

• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.

• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.

• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.DAB280 / Deutsche Bedienungsanleitung

INSTALLATION LIEFERUMFANG ➢ Hauptgerät ➢ Netzkabel ➢ Bedienungsanleitung

SPANNUNGSVERSORGUNG ➢ Stellen Sie sicher, dass die Netzspannung mit der Angabe auf dem Typenschild identisch ist. ➢ Verbinden Sie das mitgelieferte Netzkabel mit einer Steckdose und der Netzbuchse auf der Rückseite des Gerätes. BATTERIEBETRIEB

1. Öffnen Sie das Batteriefach auf der Rückseite des Gerätes.

2. Legen Sie 2 Batterien vom Typ LR14 (“C” Größe, UM-2) 1.5 V ein. Achten Sie dabei auf die

richtige Polarität. (zu sehen im Batteriefach).

3. Schließen Sie wieder das Batteriefach.DAB280 / Deutsche Bedienungsanleitung

Hinweis: ➢ Haben die Batterien niedrige Spannung, erscheint im Display “Battery low”. Wechseln Sie die Batterien aus. ➢ Wird das Gerät mit Batterien betrieben, empfehlen wir das Gerät längere Zeit nicht mit voller Lautstärke zu betreiben. ➢ Wird das Gerät mit Batterien betrieben und befindet sich in Standby, entladen sich trotzdem die Batterien. Um dies zu vermeiden entfernen Sie die Batterien oder betreiben Sie es mit der Netzspannung. GRUNDBEDIENUNG

GERÄT EIN-/AUSSCHALTEN

Zum Einschalten drücken Sie “POWER / MODE. Um das Gerät in Standby zu schalten drücken und halten Sie bei eingeschaltetem Gerät die Taste “POWER / MODE”. In Standby, drücken und halten Sie erneut “POWER / MODE” um das Gerät komplett auszuschalten (Nur möglich im Batteriebetrieb!). FUNKTIONSAUSWAHL Bei eingeschaltetem Gerät drücken Sie wiederholt die “POWER / MODE” Taste.

EINSTELLEN DER LAUTSTÄRKE

Mit “VOL -“ oder “VOL +“ stellen Sie die gewünschte Lautstärke ein. DAB Ziehen Sie die Antenne vollständig aus.

1. Während des Betriebs drücken Sie wiederholt “POWER / MODE” zur Auswahl des DAB-

2. Bei der ersten Auswahl startet das Gerät einen automatischen Suchlauf und speichert alle

verfügbaren Sender ab.

3. Während des Suchlaufes erscheint “Suchlauf ………” mit einer Fortschrittsanzeige und der

Anzahl der gefundenen Radiosender.

4. Nach Beendigung sortiert das Gerät die Sender in alphabetischer Reihenfolge.

5. Wählen Sie mit “TUNE +” oder “TUNE -” den gewünschten Sender und bestätigen Sie mit

“SCAN/SELECT” . Hinweis: ➢ Wird kein Sender gefunden, ändern Sie den Standort des Gerätes oder die Antenne. Mit drücken und halten der “SCAN” Taste starten Sie erneut den Sendersuchlauf. ➢ Bei schlechtem DAB-Empfang kann es zu Aussetzern kommen oder der Ton wird stumm geschaltet. Ändern Sie die Position um den Empfang zu verbessern. FESTSENDER SPEICHERN

1. Wählen Sie den gewünschten Radiosender.

2. Drücken und halten Sie “PRESET” bis “Progr. speichern” erscheint.

3. Wählen Sie mit “TUNE +” oder ”TUNE -“ die gewünschte Speicherplatznummer und

bestätigen Sie mit “SCAN/SELECT” .DAB280 / Deutsche Bedienungsanleitung

4. Wiederholen Sie die Schritte 1 – 3 zum Speichern weiterer Sender.

Sie können gewünschte Sender direkt auf die entsprechenden Stationstasten “1 – 10” speichern. Für dieses drücken und halten Sie die entsprechende Stationstaste bis "Programm # gesp." im Display erscheint. FESTSENDER ABRUFEN

1. Zum Abrufen drücken Sie “PRESET”.“Progr. aufrufen” erscheint im Display.

2. Wählen Sie mit “TUNE +” oder “TUNE -” den gewünschten Speicherplatz und bestätigen

Sie mit “SCAN/SELECT” .

3. Haben Sie einen Speicherplatz gewählt, auf dem kein Sender abgespeichert ist, wird

„Leer“ angezeigt. Um einen gespeicherten Sender der Stationstasten auszuwählen, drücken Sie kurz die entsprechende Taste am Gerät. DAB INFORMATIONEN Drücken Sie wiederholt “MENU / INFO” um nachfolgende Informationen auszuwählen: DLS (Dynamic label segment), Signalstärke, Genre, Ensemble, Kanal/Frequenz, Signalfehlerrate, Audiobitrate, Uhrzeit, Datum. DAB MENÜ Das Gerät muss sich im DAB Modus befinden. Durch drücken und halten der “MENU / INFO” Taste gelangen Sie in das Menü. Wählen Sie mit “TUNE +” oder “TUNE -” eine der nachfolgenden Funktionen und bestätigen Sie mit “SCAN/SELECT” : a) Vollständiger Suchlauf: Startet einen vollständigen Sendersuchlauf. Das Gerät speichert alle gefundenen Sender. b) Manuell einstellen: Suchlauf eines bestimmten Kanals/Frequenz. Informieren Sie sich dazu im Internet über die entsprechende Kanalbelegung. Wählen Sie den gewünschten Kanal und drücken Sie “SCAN/SELECT”. c) DRC (Digital Range Control): Abkürzung für Digital Range Control. Diese Funktion verringert den Unterschied zwischen der lautesten und der leisesten Musik. Dies macht leise Töne vergleichsweise lauter und laut Töne vergleichsweise leiser. Wählen Sie zwischen folgenden Einstellungen: - DRC aus: Dynamikbereich nicht reduziert. - DRC stark: Dynamikbereich ist stark reduziert. - DRC schwach: Dynamikbereich ist schwach reduziert. d) Inaktive Sender: Diese Funktion löscht alle nicht mehr verfügbaren Sender aus der Senderliste. Wählen Sie in der Auswahl “Ja” und bestätigen Sie mit “SCAN/SELECT”. e) System: Weitere Informationen finden Sie unter dem Punkt „SYSTEMEINSTELLUNGEN“.DAB280 / Deutsche Bedienungsanleitung

UKW Ziehen Sie die Antenne komplett aus. Ändern Sie die Richtung für bestmöglichen Empfang. Während des Betriebs drücken Sie wiederholt “POWER / MODE” zur Auswahl des UKW- Modus. AUTOMATISCHER SENDERSUCHLAUF Zum Start des automatischen Suchlaufes vorwärts, drücken und halten Sie “SCAN”. Hinweis: Das Gerät speichert alle gefundenen Sender als Festsender ab. MANUELLE SENDERABSTIMMUNG Verändern Sie die Empfangsfrequenz in 50kHz-Schritten mit “TUNE +” oder “TUNE -” . Halten Sie die entsprechende Taste gedrückt um die Abstimmung zu beschleunigen. FESTSENDER SPEICHERN Ist identisch wie im DAB-Modus. FESTSENDER ABRUFEN Ist identisch wie im DAB-Modus. UKW INFORMATIONEN Drücken Sie wiederholt “MENU / INFO” um nachfolgende Informationen auszuwählen: Radiotext, PTY, Frequenz, Uhrzeit, Datum. UKW MENÜ Das Gerät muss sich im UKW Modus befinden. Durch drücken und halten der “MENU / INFO” Taste gelangen Sie in das Menü. Wählen Sie mit “TUNE +” oder “TUNE -” eine der nachfolgenden Funktionen und bestätigen Sie mit “SCAN/SELECT” : a) Suchlauf Einstellung: Wählen Sie die gewünschte Suchlaufeinstellung. - Alle Sender: Suche nach allen empfangbaren Sendern. das Gerät stoppt auch bei empfangsschwachen Sendern. - Nur starke Sender: Nur empfangsstarke Sender werden gefunden. b) System: Weitere Informationen finden Sie unter dem Punkt “SYSTEMEINSTELLUNGEN“. ALARM WICHTIG! Die Weckfunktion ist bei ausgeschaltetem Gerät bei Batteriebetrieb nicht möglich.

EINSTELLEN DES ALARMS

1. Drücken Sie bei eingeschaltetem Gerät für 3 Sekunden die Taste “MENU / INFO”.

2. Wählen Sie mit “TUNE +” oder “TUNE -” “System” und bestätigen Sie mit “SCAN/SELECT”.

3. Mit “ TUNE +” oder “ TUNE -” wählen Sie “Wecker“ und drücken erneut “SCAN/SELECT”.

4. Den gewünschten Alarm “Wecker 1 stellen” oder “Wecker 2 stellen” wählen Sie erneut mit

“ TUNE +” oder “ TUNE -” und bestätigen die Auswahl mit “SCAN/SELECT”.

5. Stellen Sie die nachfolgenden Einstellungen mit “TUNE +” oder “TUNE -” n ein und

bestätigen jede Eingabe mit “SCAN/SELECT” :DAB280 / Deutsche Bedienungsanleitung

a) “Stunde” und “Minuten” der Alarmzeit. b) Weckdauer: 15, 30, 45, 60 oder 90 Minuten. c) Weckquelle: DAB, UKW (FM) oder Signalton. Hinweis: Wird “DAB” oder “FM” gewählt, stellen Sie ein, ob sie mit dem zuletzt gehörten Sender oder einem gespeicherten Festsender geweckt werden möchten. d) Weckmodus: Täglich, Einmal, Wochenende oder Werktage. Hinweis: Wird “Einmal” ausgewählt, stellen Sie das Datum des Wecktages ein. e) Einstellen der Wecklautstärke. f) Wecker Ein/Aus Hinweis: Ist ein Alarm aktiviert, erscheint im Display das entsprechende Alarmsymbol. SCHLUMMERFUNKTION (SNOOZE) Drücken Sie während des Wecktons “SCAN/SELECT” um den Alarm zu unterbrechen. Der Weckton ist nach 9 Minuten wieder zu hören.

AUSSCHALTEN DES WECKTONS

Zum Ausschalten des Wecktons drücken Sie am Gerät eine Taste (ausgenommen “SCAN/SELECT”). SLEEP

1. Während des Betriebs drücken und halten Sie “MENU / INFO” für 3 Sekunden.

2. Wählen Sie mit “TUNE +” oder “Tune -” “System” und bestätigen Sie mit “SCAN/SELECT”.

3. Mit “ TUNE +” oder “ Tune -” wählen Sie die Einstellung „Sleep“ und drücken

4. Die gewünschte Spieldauer 10,20, 30, 40, 50, 60, 70, 80 oder 90 Minuten oder „Off“ wählen

Sie mit “ TUNE +” oder “ Tune -” und bestätigen mit der “SCAN/SELECT” Taste. Hinweis: Bei aktivierter Schlummerfunktion könne Sie das Gerät mit “POWER/MODE” ausschalten. KOPFHÖRER Verwenden Sie einen Kopfhörer mit einem 3.5mm Klinkenstecker und stecken diesen in die Kopfhörerbuchse auf der Rückseite des Gerätes. Die Lautsprecher sind ausgeschaltet.DAB280 / Deutsche Bedienungsanleitung

1. Während des Betriebes drücken und halten Sie

“MENU / INFO” für 3 Sekunden.

2. Wählen Sie mit “TUNE+” oder “ TUNE -” “System” und

bestätigen Sie mit “SCAN/SELECT” .

3. Stellen Sie eine der nachfolgenden Funktionen mit

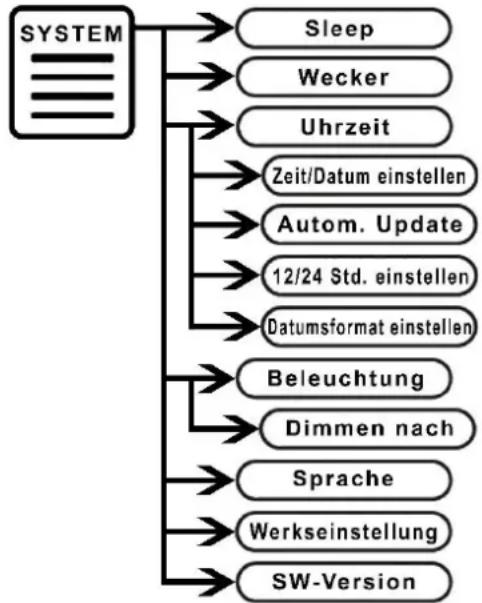

“ TUNE+” oder “ TUNE -” ein und bestätigen Sie wieder mit “SCAN/SELECT”: a) Sleep Siehe unter Punkt “Sleep” in der Anleitung. b) Alarm Siehe unter Punkt “ALARM” in der Anleitung. Fortsetzung “SYSTEMEINSTELLUNGEN”. Den Menüeinstieg finden Sie auf der vorherigen Seite! c) Uhrzeit Einstellungen für die Uhrzeit: - “Zeit/Datum einstellen”: Manuelle Zeit- und Datumeinstellung. - “Autom. Update”: Update von Allen (DAB oder FM), DAB, FM, Kein Update. - “12/24 Std. einstellen”: Einstellen des Zeitformates. - “Datumsformat einstellen”: Einstellen des Datumformates. d) Automatisches Abschalten Wählen Sie die Zeit aus, nach der sich das Display abschaltet. e) Beleuchtung - Einstellen der Displayhelligkeit. f) Sprache Auswahl der Menüsprache: Englisch, Deutsch, Französisch, Italienisch, Niederländisch, Tschechisch, Norwegisch, Dänisch, Schwedisch, Spanisch. g) Werkseinstellung (Factory Reset) Setzt das Gerät in des Auslieferungszustand zurück. Wählen Sie mit “TUNE +” oder “TUNE -” “JA” und drücken Sie “SCAN/SELECT” zum Bestätigen. Hinweis: Alle Einstellungen und Radiosender werden dabei gelöscht. h) SW Version Zeigt die aktuelle Software-Version an.

Technische Änderungen und Druckfehler vorbehalten. Die aktuelle Version der Bedienungsanleitung kann unter www.soundmaster.de heruntergeladen werden. Copyright by Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH.Safety, Environmental and Setup Instructions
