Produkttyp	Empfänger für drahtloses Sprachübertragungssystem
Stromversorgung	2 Batterien oder Akkus R6 (AA) 1,5 V
Funkfrequenz	823-832 MHz und 863-865 MHz (je nach Kanal)
Sendeleistung (EIRP)	≤ 10 mW (Low) / ≤ 20 mW (Hi) je nach Band
Reichweite	Bis zu 150 m im Freifeld (Einstellung Hi)
Übertragungsart	Digital
Audiofrequenzbereich	300 - 4500 Hz
Betriebstemperatur	0 - 40 °C
Integriertes Mikrofon	Ja, für Wortmeldungen der Teilnehmer
Hörer	Mikrofon-Kopfhörer mitgeliefert (3,5-mm-Klinkenstecker)
Antenne	Integriert
Lautstärkeregelung	Seitliches Rädchen
Hauptfunktionen	Talk (PTB/PTT/PTM), Kanalwahl, Tastensperre, Außerhalb-Alarm, Ruf, Gruppenbildung
Betriebsmodi	Guiding, Teaching, Discussing
Tastensperre	Ja, aktivierbar/deaktivierbar
Automatische Abschaltung	Ja (20 min ohne Signal)
Außerhalb-Alarm	Ja, akustisches Signal und Vibrator
Kopfhörerausgang	Standardpegel oder HAC (für Hörgeräte)
Ladegerät-Kompatibilität	ATS-85PS, ATS-825C, ATS-850PS (für NiMH-Akkus)
Mitgeliefertes Zubehör	Mikrofon-Kopfhörer, Umhängekordel, 2 Batterien
Abmessungen	Ca. 100 x 60 x 20 mm (Schätzung)
Gewicht	Ca. 100 g (mit Batterien)

Häufig gestellte Fragen - ATS80R Monacor

Wie wähle ich den Übertragungskanal am Empfänger aus?

Stellen Sie sicher, dass die Tastensperre (Symbol (d)) deaktiviert ist, indem Sie die Tasten und (18) gedrückt halten, bis sie erlischt. Verwenden Sie dann die Tasten ▲/▼, um den Kanal auszuwählen. Die Auswahl wird nach 1 Sekunde automatisch gesperrt.

Wie bilde ich eine Gruppe mit dem Sender und mehreren Empfängern?

Schalten Sie alle Geräte aus. Stellen Sie am Sender den Schalter s/m auf m. Schalten Sie den Sender ein, indem Sie die rote Ruftaste (11) und die Ein-/Aus-Taste (9) gedrückt halten. Wählen Sie den Kanal, schalten Sie dann die Empfänger ein. Der Sender zeigt die Anzahl der eingeschalteten Empfänger an. Verlassen Sie den Modus mit der Ruftaste.

Wie lade ich die Akkus, ohne sie zu entnehmen?

Verwenden Sie die Ladegeräte ATS-85PS, ATS-825C oder ATS-850PS. Legen Sie das Gerät in das Ladefach; die Kontakte befinden sich auf der Unterseite. Die NiMH-Akkus (Typ R6) können im Gerät bleiben.

Was bedeutet die Status-LED am Empfänger?

Die LED blinkt kontinuierlich, wenn der Übertragungskanal nicht mit dem des Senders übereinstimmt oder der Sender ausgeschaltet ist. Leuchtet oder blinkt sie rot, sind die Batterien leer und müssen ersetzt werden.

Wie setze ich den Empfänger auf Werkseinstellungen zurück?

Schalten Sie das Gerät aus. Halten Sie die Tasten und (18) sowie die Ein-/Aus-Taste (19) gedrückt, bis das Gerät wieder einschaltet. Der Kanal wechselt auf 01 (823,5 MHz) und der Modus auf Teaching.

Welche Betriebsmodi sind verfügbar und was sind ihre Unterschiede?

Drei Modi: Guiding (der Leiter spricht, Teilnehmer können Fragen stellen), Teaching (Leiter + Assistent sprechen, Teilnehmer können Fragen stellen, wenn der Assistent sein Mikrofon stumm schaltet), Discussing (zwei Teilnehmer sprechen frei, die anderen hören nur zu).

Was ist die maximale Reichweite des Systems?

Die Reichweite kann bei Freifeld mit der Leistungseinstellung Hi bis zu 150 m betragen. Im Innenbereich hängt sie von der Raumkonfiguration ab.

Ist der Empfänger mit Hörgeräten kompatibel?

Ja, im Einstellungsmenü des Empfängers können Sie HAC level für den Kopfhörerausgang auswählen, geeignet für Hörgeräte.

Wie verwende ich den mitgelieferten Ohrhörer?

Schließen Sie den Ohrhörer an die Klinkenbuchse (14) des Empfängers an. Hängen Sie ihn an ein Ohr. Stellen Sie die Lautstärke mit dem Rädchen (12) auf der linken Seite ein.

Warum ist kein Ton im Empfänger zu hören?

Überprüfen Sie, ob die Lautstärke (12) ausreichend aufgedreht ist, ob der Empfänger auf dem gleichen Kanal wie der Sender ist (Kap. 4.3) und ob der Betriebsmodus übereinstimmt (rechts im Rechteck (e) angezeigt). Schalten Sie den Empfänger aus und wieder ein.

BEDIENUNGSANLEITUNG ATS80R Monacor

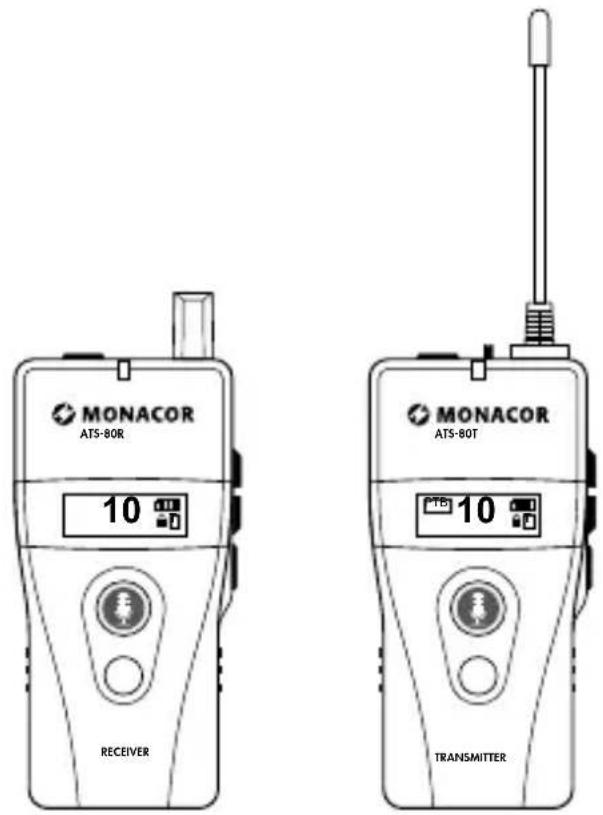

Sprach-Übertragungssystem Voice Transmission System

ATS-80R

Bestell-Nr. Order No. 0250001

ATS-80T

Bestell-Nr. Order No. 0250002

BEDIENUNGSCANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

Sprach-Übertragungssystem

These Anleitungrichtet sich an Bediener ohne besondere Fachkenntnisse.itte lessen Sie die Anleitung vor dem Betrieb grundlich durch und haben Sie sie fur ein späteres Nachlesen auf.

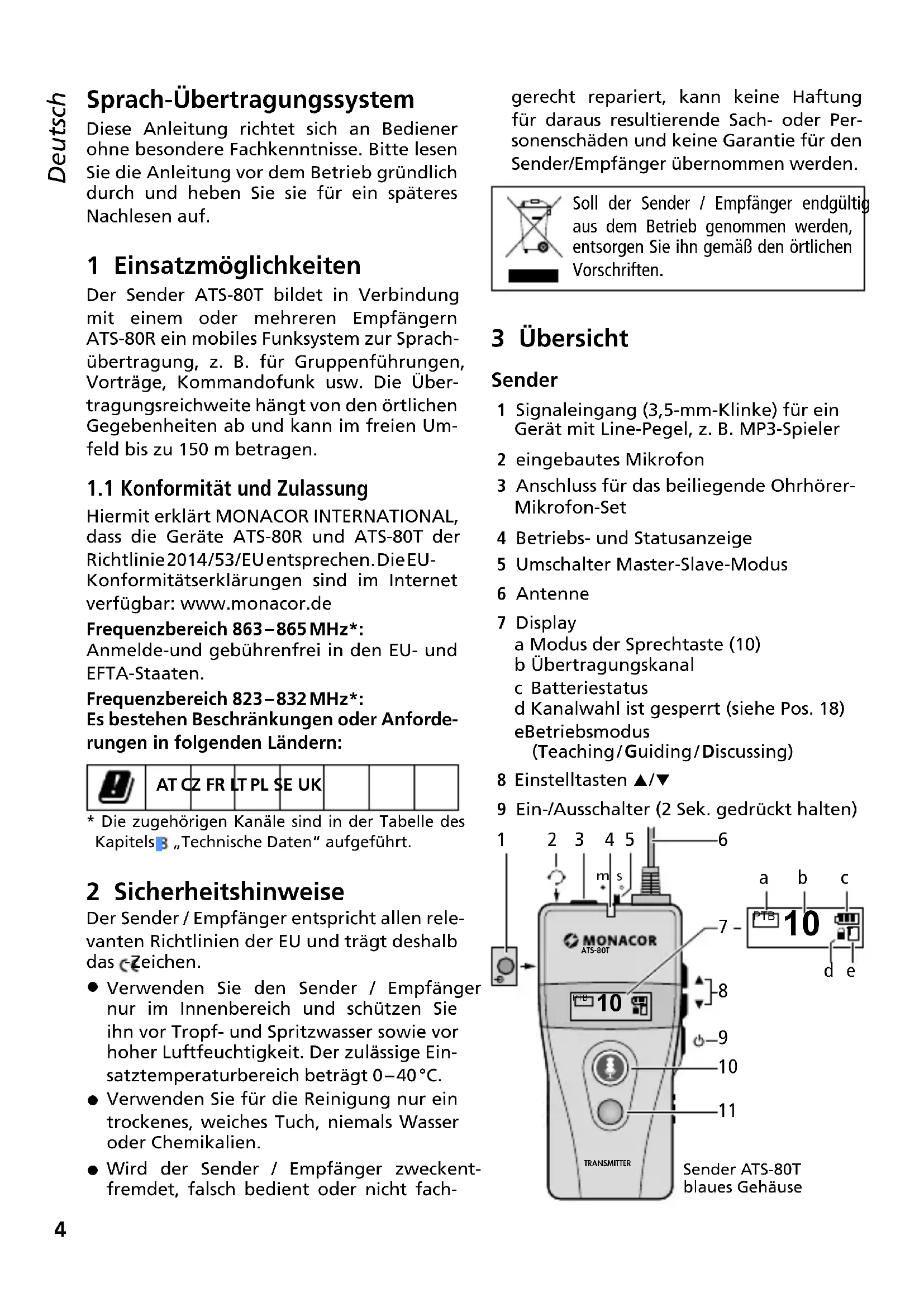

1 Einsatzmöglichkeiten

Der Sender ATS-80T bildet in Verbindung mit einem oder mehreren Empfängern ATS-80R ein mobiles Funksystem zur Sprachübertragung, z. B. für Gruppenführungen, Vorräge, Kommandofunk usw. Die Übertragungsreichweite hangt von den örtlichen Gegebenheiten ab und kann im freiem Umfeld bis zu 150 m betragen.

1.1 Konformität und Zulassung

Hiermit erklart MONACOR INTERNATIONAL, dass die Geräte ATS-80R und ATS-80T der Richtlinie 2014/53/EUentsprechen.DieEU-Konformitätserklarungen sind im Internet verfügbar: www.monacor.de

Frequenzbereich 863-865 MHz*: Anmelde-und gebührenfrei in den EU- und EFTA-Staaten.

Frequenzbereich 823-832 MHz*: Es bestehen Beschrankungen oder Anforderungen in folgenden Ländern:

B	AT CZ FR LT PL SE UK

• Die zugehörigen Kanäle sind in der Tabelle des Kapitels 3 „Technische Daten" aufgeführrt.

2 Sicherheitshinweise

Der Sender / Empfänger entspricht allen relevanten Richtlinien der EU und tragt deshalb das Zeichen.

• Verwenden Sie den Sender / Empfänger nur im Innenbereich und schützen Sie ihn vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.
• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Wird der Sender / Empfänger zweckentfremdet, falsch bedient oder nicht fach

gerecht repariert, kann keine Haftung für darauf resultierende Sach- oder Personenschäden und keine Garantie für den Sender/Empfänger übernommen werden.

Soll der Sender / Empfänger endgültig aus dem Betrieb genommen werden, entsorgen Sieihn gemäß den örtlichen Vorschriften.

3 Übersicht

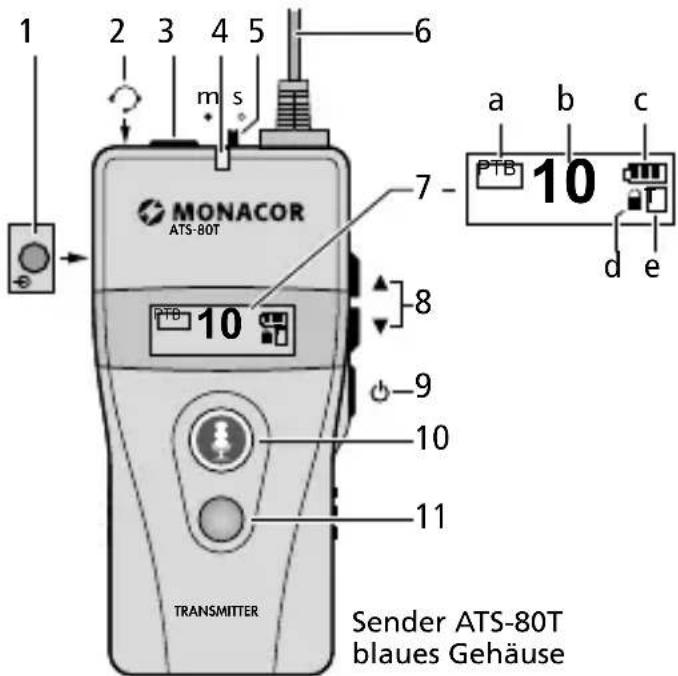

Sender

1 Signaleingang (3,5-mm-Klinke) für ein Gerät mit Line-Pegel, z. B. MP3-Spieler
2 eingebautes Mikrofon
3 Anschluss für das beiliegende Ohrhörer-Mikrofon-Set
4 Betriebs- und Statusanzeige
5 Umschalter Master-Slave-Modus
6 Antenne
7 Display a Modus der Sprechtaste (10) b Übertragungskanal c Batteriestatus d Kanalwahl ist gesperrt (siehe Pos. 18) eBetriebsmodus (Teaching/Guiding/Discussing)

9 Ein-/Ausschalter (2 Sek. gedrückt halten)

10 Sprechtaste leuchtet grun = Mikrofon an leuchtet rot = Mikrofon aus
11 Ruftaste

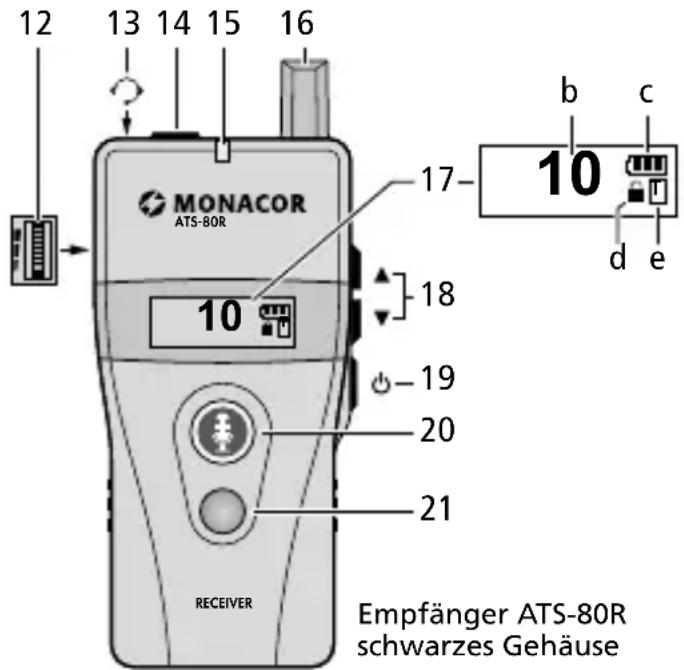

Empfänger

12 Lautstärkeregler
13 eingebautes Mikrofon
14 Anschluss für den beiliegenden Ohrhörer
15 Betriebs- und Statusanzeige
16 Antenne
17 Display (siehe Position 7 beim Sender)
18 Tasten / zur Kanalwahl
Zum Ausschalten der Tastensperre beiden
Tasten gedrückt halten, bis (d) erlischt
19 Ein-/Ausschalter (2 Sek. gedrückt halten)
20 Sprechtaste (zum Sprechen gedrückt halten)
21 Rückstelltaste für Warn- und Rufsignal

4 Inbetriebnahme

4.1 Stromversorgung

Für die Stromversorgung werden zwei 1,5-V-Batterien der Höhe Mignon (A A) besteht. Leuchtet oder blinkt die Statusanzeige (4, 15) rot, sind die Batterien verbraucht und sollenen gewechselt werden.

• Setzen Sie nur Batterien des gleichen Typen ein und tauschen Sie sie immer zusammen aus.

• Nehmen Sie bei längerem Nichtgebrauch die Batterien安心herheitshalber hersaus. So bleibt das Gerät bei einem eventuellen Auslaufen der Batterien unbeschädigt.
  1) Zum Öffnen des Batteriefachs den Deckel auf der Rückseite nach unten aufschieben.
  2) Die Batterien, mit den Plus- und Minuspollen wie im Fach aufgedruckt, einsetzen.
  3) Das Batteriefach mit dem Deckel wieder verschreiben.

Anstelle von Batterien konnen auch zwei NiMH-Akkus der Große A A eingesetzt werden. Zum Aufladen der Akkus eignen sich optimal die Ladegeräte ATS-85PS, ATS-825C und ATS-850PS: Die Akkus konnen im Gerät verbleiben; das Gerät einfach in einen Ladenschacht stecken. Über die Kontakte auf der Geräteunterseite erfolgt die Stromzufuhr.

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden. Geben Sie sie gemäß den örtlichen Vorschriften in den Sondermüll.

4.2 Betriebsmodus wahlen

Es stehen drei Betriebsmodi zu Auswahr.

Guiding: Der Gruppenleitertragt den Sender und kann frei zu den Teilnehmern sprechen, die je einen Empfänger traben. Einer aus der Gruppe [der zuerst die Sprechtaste (20) druckt] kann ebenfalls sprechen, um z. B. eine Frage zu stellen.

Teaching (Werkseinstellung): Zusätzlich zum Gruppenleiter kann entweder ein Assistant mit einem Sender zu allen sprechen oder einer aus der Gruppe das Wort z. B. für eine Frage ergreifen.

Discussing: Zwei Teilnehmer mit je einem Sender konnen frei sprechen, alle anderen (mit einem Empfänger) konnen nur zuhoren.

1) Alle Geräte müssen ausgeschalten sein: Die Taste (9, 19) so lange drücken, bis OFF im Display angezeigt wird.
2) Am Sender die Tasten (8) und (9) gedruckt halten, bis er einschaltet. Das Display zeigt „Mode" und den eingestellen Betriebsmodus an. Mit den Tasten / den Modus auswahlen.

3) Die Auschwitz mit der Taste bestätigen. Der Auschwitzmodus wird beendet und das Display zeigt rechts im Rechteck (e) den Anfangsbuchstaben des Modus an.

Die Empfänger stellen sich automatisch auf den Betriebsmodus ein, sobald sie auf denselben Übertragungskanal wie der Sender eingestellt sind (Kap. 4.3 und 4.4).

4.3 Übertragungskanal einstellen

Zur Auswahr des Übertragungskanals unbedingt das Kapitel 1.1 beachten.

Solange das Symbol (d) im Display angezeigt wird, ist die Kanalwahl gespert. Zum Entsperren die Taten und (8, 18) zusammen gedrückt halten, bis das Symbol erlischt. Sofort mit den Taten / den Kanal wahlen. 1 Sekunde nach dem Wahlen schaltet sich die Kanalsperre wieder ein.

Automatische Übertragung des Sendekanals auf alle Empfänger

1) Den Sender aushalten und den Schalter s / m (5) in die Position m stellen.
2) Den Sender durch Gedrückthalten der Sprechtaste (10) und der Taste (9) wieder einschalten. Im Display blinkt die Kanalnummer.
3) Mit den Tasten / (8) den Sendekanal wahlen und mit der Taste die Auswahl bestätigen oder 5 Sekunden warten. Die Statusanzeige (4) blinkt jetztchnell und die Sprechtaste leuchtet grun; die Übertragung des Sendekanals zu den Empfängern ist aktiviert.
4) Alle Empfänger müssen ausgeschalten sein. Nach dem Einsatzen sind sie automatisch auf den Betriebsmodus und den Übertragungskanal des Senders eingestellt.
5) Am Sender den Übertragungsmodus beenden: Entweder mit der Sprechtaste (10) auf den Normalbetrieb schalten oder mit der Taste den Sender ausschalten.

4.4 Gruppe mit Sender und Empfängern bilden

Es sind folgende Zusatzfunktionen möglich, wenn mit dem Sender und allen Empfängern eine Gruppe gebildet wird.

1. Anwesenheit feststellen: Per Kopfdruck kann der Gruppenleiter über die eingeschalteten Empfänger feststellen, ob alle Mitglieder anwesend sind.
2. Rufsignal: Der Gruppenleiter kann per Tastendruck ein Signal an alle aushenden, z. B. zum Sammeln der Gruppe.
3. Verlässt ein Mitglied den Empfangsbereich, ertont bei ihm ein Warnsignal.
   Zum Bilden einer Gruppe:
   (1) Den Sender und alle Empfänger ausschalten.
   2) Am Sender den Schalter „s / m" (5) in die Position „m" stellen.
   3) Den Sender durch Gedrückthalten der roten Ruftaste (11) und der Taste (9) wieder einschalten. Links im Display wird ein Kettensymbol angezeigt und rechts blinkt die Kanalnummer.
   4) Mit den Tasten / (8) den Sendekanal wahlen und mit der Taste die Auswahl bestätigen oder 5 Sekunden warten. Die Statusanzeige (4) blinkt jetzt schnell; die Funktion zum Bilden einer Gruppe ist aktiviert.
   5) Alle zur Gruppe zugehörigen Empfängereinschalten.
   6) Das Display des Senders zeigt die Anzahl der eingeschalteten Empfänger an. Ist die Anzahl korrekt, am Sender den Gruppeneinstellmodus beenden: Entweder mit der roten Ruftaste (11) auf den Normalbetriebschalten oder mit der Taste den Sender ausschalten.

4.5 Mikrofon/Ohrhöreranschlieben, Geräte umhängen

1) An die Buchse (3) des Senders das beilie-gende Ohrhörer-Mikrofon-Set anschlie-Ben. Den Hörer auf ein Ohr setzen und das Mikrofon so ausrichten, dass es sich dicht vor dem Mund befindet.
2) An die Buchse (14) des Empfangers den beiliegenden Ohrhörer anschließen und den Hörer auf ein Ohr hangen.
3) Zum Umhängen des Senders / Empfängers kann das beiliegende Halsband an der Klemme auf der Rückseite befestigt wer-

den. Der Sender / Empfänger lässt sich aber auch mit der Klemme direkt am Gurtel oder am Hosenbund befestigen.

5 Bedienung

1) Zum Einsatzen der Geräte die Taste (9, 19) so lange gedrückt halten, bis das Display aufleucht; zum Ausschalten die Taste so lange gedrückt halten, bis das Display OFF anziegt.

Die Status-LED (4, 15) blinkt am Sender ständig. Am Empfänger blinkt sie nur, wenn der Übertragungskanal mit dem des Senders nicht übereinstimmt oder der Sender ausgeschaltet ist. Leuchtet oder blinkt die LED rot, sind die Batterien verbraucht und sollen den gewechselt werden (Kap. 4.).

2) Ab Werk ist der Sender so eingestellt, dass nach dem Einsatzen die Sprechtaste (10) grün leuchtet und im Display links PTB (a) angezeigt wird. Es kann gesprochen werden. Für eine Sprechpause das Mikrofon mit der Sprechtaste ausschalten; die Taste leuchtet dann rot. Zum Sprechen die Sprechtaste erneut drücken, sodass sie wieder grün leuchtet.

Der Sender kann aber auch so eingestellt werden, dass zum Sprechen die Taste gesdruckt gehalten werden muss oder das Mikrofon ausgeschaltet ist, solange die Taste gesdruckt wird (Kap. 1).

3) Am Empfänger die Lautstärke für den Ohrhörer mit dem Rädchen (12) auf der linken Seite einstellen.
4) Sollen Fragen oder Beiträge der Teilnehmer zugelassen werden, den Schalter „s/m" (5) am Sender in die Position „s" schieren. In der Position „m" sind die Sprechtasten (20) der Empfänger ohne Funktion.

Der Teilnehmer, der zuerst die Sprechtaste (20) gedrückt halt, kann sprechen; die Taste leuchtet dann grün. Alle anderen Sprechtasten sind solange blockiert und leuchten bei Drücken nicht auf. Zum Sprechen das eingebaute Mikrofon (13) dicht vor dem Mund halten.

5) Am Sender die Lautstärke für den Ohrhörer mit den Tasten ▲▼/ (8) einstellen (Anzeige VOL 01-11).

Hinweise zum Betriebsmodus „Teaching"

1. Der Gruppenleiter und der Assistant erhalten je einen Sender. Den Schalter „s/m" (5) am Sender des Gruppenleiters in die Position „m" (master) stellen und am Sender des Assistenten in die Position „s" (slave).
2. Alle Sender und Empfänger müssen auf den Modus "Teaching" eingestellt sein (Kap. 4.2), sodass die Displays rechts im Rechteck (e) ein "T" anzeigen.
3. Der Gruppenleiter und der Assistant konnen abwechselnd sprechen, solange ihre Sprechtasten 10) grun leuchten. Damite ein Teilnehmer das Wort ergreifen kann, muss jedoch der Assistant sein Mikrofon mit der Sprechtaste ausschalten, die dann rot leuchtet.

Hinweise zum Betriebsmodus „Discussing"

1. Die beiden Teilnehmer, die frei sprechen werden, erhalten je einen Sender.
2. Alle Sender und Empfänger müssen auf den Modus „Discussing" eingestellt sein (Kapitel 4.2), sodass die Displays rechts im Rechteck (e) ein „D" anzeigen.
3. Im Gegensatz zum Modus "Teaching" können die Teilnehmer mit den Empfängern nur zuhören und nicht rückfragen.

5.1 Zusatzfunktionen

Wurde mit dem Sender und den Empfängern eine Gruppe gebildet (Kap. 4.4), konnen weitere Funktionen genutzt werden.

Feststellen der Anwesenheit

1) Am Sender die rote Ruftaste (11) kurz drücken: Im Display zeigt die große Zahl die Anzahl der Anwesen den an, die keine Zahl die Anzahl der Mitglieder. Stimmendie Zahlen überein, sind alle anwesen und haben ihre Empfänger eingeschaltet.
2) Zum Zurückschalten auf die vorherige Displayanzeige die rote Taste erneut drücken.

Rufsignal z. B. zum Sammeln der Gruppe

1) Am Sender die rote Ruftaste (11) gedrückhalten, bis im Display CALLING... erscheint. Zum Zurückschalten auf die vorherige Displayanzeige die Taste erneut drücken.

2) Bei den zugehörigen Empfängern ertont ein Rufsignal, das Display zeigt GATHER (sammeln) an, die Sprechtaste (20) blinkt rot und das Gerät vibriert 30 Sek. lang. Zum Beenden des Rufsignals die rote Rückstelltaste (21) drücken. Wir das Rufsignal nicht beendet, schaltet sich der Empfänger nach 20 Minuten automatisch aus.

Warnsignal beim Verlassendes Empfangsbereichs

Verlässt ein Mitglied den Empfangsbereich, ertont nach einer Minute bei ihm ein Warnsignal, die Sprechtaste (20) blinkt rot und das Display zeigt OUT OF RANGE (außerhalb des Bereichs) an. Die Warnung wird beendet, sobald sich das Mitglied wieder im Empfangsbereich befindet oder die rote Rückstelltaste (21) gedrückt wird.

6 Zusätzliche

Einstellmöglichkeiten

Die Grundeinstellung des Senders und des Empfängers lässt je nach Bedarfändern. Die Geräte setzen sich aber auch wieder ganz einfach auf die Werkseinstellung zusücksetzen.

1) Den Sender / Empfänger aussalten und durch Gedrückthalten der Taste (8, 18) und der Taste (9, 19) wieder einschalten. Im Display erscheint das Einstellmenu mit dem ersten Menüpunkt „Channel Lock".
2) Mit der Taste oder die Einstellungändern und die Änderung mit der Taste bestätigen: Die gewählte Einstellung erscheint unterstrichen. Soll die Einstellung nicht geändert werden, nur die Taste drücken. Der{nachste Menupunkt erscheint im Display.
3) Nach dem letzten Menüpunkt wird durch Drücken der Taste das Einstellmenüverlassen.

Einstellmöglichkeiten für den Sender

Menüpunkt Einstellung
Channel Lock: Kanalsperre	ON, OFF (ein, aus)
Talk: Funktion der Sprechtaste (10)	PTB (push to bolt) Umschalten zwischen Sprechen und Mikrofon Aus PTT (push to talk) Zum Sprechen die Taste gedrückt halten PTM (push to mute) Zum Stummschalten die Taste gedrückt halten
Mic. Gain: Verständigung des Mikrofonsignals	1, 2, 3, 4, 5
RF Power: Sendeleistung	Low (10 mW), Hi (20 mW)
Audio Priority: Vorrang des Signals der Buchse (1)	OFF Die Signale des Mikro-fons und der Buchse werden übertragen. ON Es wird nur das Signal der Buchse übertra-gen (Mikrofon Aus).

unterstrichen = Werkseinstellung

Einstellmöglichkeiten für den Empfänger

Menüpunkt Einstellung
Channel Lock: Kanalsperre	ON, OFF (ein, aus)
Auto Power-Off: Der Empfänger schal- tet sich automatisch nach 20 min. aus, wenn er kein Signal vom Sender empfangt.	ON, OFF
Auto Power-On: Der Empfänger schal- tet sich automatisch ein, sobald er aus dem Ladegerät genommen wird.	ON, OFF
Alarm: Beim Verlassen des Empfangsbereichs erfolgt eine Warning.	ON, OFF
Earphone Output: Ohrhörerpegel	Regular Standardeinstellung HAC level für Hörgeräte

unterlichen = Werkseinstellung

Zurücksetzen auf die Werkseinstellung

Die Einstellungen ab Werk sind in den zwei vorherigen Tabellen unterstrichen gekenn-zeichnet. Beim Zurücksetzen auf die Werkseinstellung wird außer dem der Übertragungskanal 01 (823,5 MHz) eingestellt und der Betriebsmodus „Teaching".

1) Den Sender / Empfänger mit der Taste (9, 19) ausschalten.
2) Die Tasten und (8, 18) und die Taste gedrückt halten, bis das Gerät wieder einschaltet. Das Zurücksetzen auf die Werkseinstellung ist damit erfolgt.
3) Den Übertragungskanal und den Betriebsmodus wieder entsprechend einstellen.

7 Fehlerbehebung

Am Empfänger ist kein Ton zu horen

• Ist der Lautstärkeregler (12) aufgedreht?
• Ist am Empfänger derselbe Übertragungskanal wie am Sender eingestellt? (Kap. 4.3)
• Wird derselbe Betriebsmodus wie am Sender rechts im Rechtek (e) angezeigt? Den Empfänger aus- und wieder einschalten.

Wortmeldungen sind über den Empfänger nicht möglich

• Im Modus „Guiding" muss der Schalter „s / m" (5) des Senders in der Position „s" stehen.
• Solange ein Teilnehmer die Sprechtaste (20) gedrückt halt, sind an alle anderen Empfängern die Sprechtasten gespert.
• Damit im Modus „Teaching" ein Teilnehmer sprechen kann, muss der Assistant sein Mikrofon mit der Sprechtaste ausschalten.
• Im Modus „Discussing" sind Wortmeldungen von einem Empfänger aus grundsätzlich nicht möglich.

Fehlermeldungen am Sender

NO DATA - Es ist noch keine Gruppe gebildet worden (Kapitel 4.4).
NOT APPLICABLE - Die Funktion ist nicht anwendbar. Den Schalter "s / m" (5) ggf. in die Position "m" stellen.

8 Technische Daten

Funkfrequenzbereich/Sendeleitung (EIRP) 823-832 MHz: . . . . ≤10/20 mW (Low/Hi) 863-865 MHz: . . . . ≤10 mW Kanäle siehe Tabelle unten

Reichweite: bis zu 150 m im freien Umfeld bei der Einstellung „Hi"

Übertragungsart: . . . . digital

Audiofrequenzbereich: 300-4500 Hz

Stromversorgung: 2 Batterien oder 2 Akkus, GroßBe Mignon (AA)

Einsatztemperatur: ... 0-40°C

Abmessungen (B× H× T) ohne Antenne: 47 x 97 x 35 mm

Gewicht: 53g

Anschluse: 3,5-mm-Klinke

Kanalbelegung

CH	MHz	CH	MHz	CH	MHz	CH	MHz
01	823,500	11	863,500	21	823,250	31	828,250
02	864,500	12	824,000	22	823,750	32	828,750
03	831,500	13	825,000	23	824,250	33	829,250
04	824,500	14	826,000	24	824,750	34	829,750
05	825,500	15	827,000	25	825,250	35	830,250
06	826,500	16	828,000	26	825,750	36	830,750
07	827,500	17	829,000	27	826,250	37	831,250
08	828,500	18	830,000	28	826,750	38	831,750
09	829,500	19	831,000	29	827,250	39	863,250
10	830,500	20	864,000	30	827,750	40	863,750
						41	864,250
						42	864,750

Hinweis: Die fettgedruckten Kanäle 02, 11, 20, 39 - 42 sind in den EU- und EFTA-Staaten anmeldefrei. Bei Verwendung der übrigen Kanäle unbedingt das Kapitel beachten.

Änderungen vorbehalten.

These Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerziielle Zwecke - auch auszugsweise - ist untersagt.
