BEDIENUNGSANLEITUNG WS 1917 ADE

Wetterstation mit Funk-Außensensor

Weather station with wireless outdoor sensor | Estación meteorológica con sensor exterior inalámbrico | Station météo avec capteur radio extérieur | Stazione meteo con sensore radio esterno | Stacia pogodowa z radiowym czujnikiem zewnétrzynam

Bedienungsanleitung

WS 1917

Operating instructions | Instrucciones de operación Mode d'emploi | Istruzioni per l'uso | Instrukcja obslugi

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Mit dieser Wetterstation haben Sie untersiedlichste Wetter- und Temperaturdaten immer im Blick. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ohnen viel Freude und Erfolg beim Überwachen und Einsehen der Wetterdaten.

Ihr ADE Team

Lieferumfang

Wetterstation bestehen aus:

-Basisstation

-Funk-Außensor

• Batterien:

-1 x CR2032 / 3 V für Basisstation

• 2 × LR6 (AA) / 1,5 V für Funk-Außensor

• Netzadapter für Basisstation
  Bedienungsanleitung

IM_L_Web_WS1917_202105_V3

Inhaltsverzeichnis

Lieferumfang 2

Allgemeines 5

Sicherheit 6

Bestimmungsgemäßer Gebrauch 10

Das bietet die Funkwetterstation. 11

Basisstation. 12

Frontansicht 12

Rückansicht 13

Draufsicht 14

Funk-AuBensenor 15

Inbetriebnahme 16

Funk-AuBensenor 16

Basisstation 17

Funkempfang starten 18

Checkliste bei fehlender Datenanzeige im Display 19

Uhrzeit und Datum manuell einstellen. 20

Funkempfang manuell starten 21

Standort wahlen 22

Über den Zeitzeichensender DCF77 26

Display-Anzeige der Basistation 27

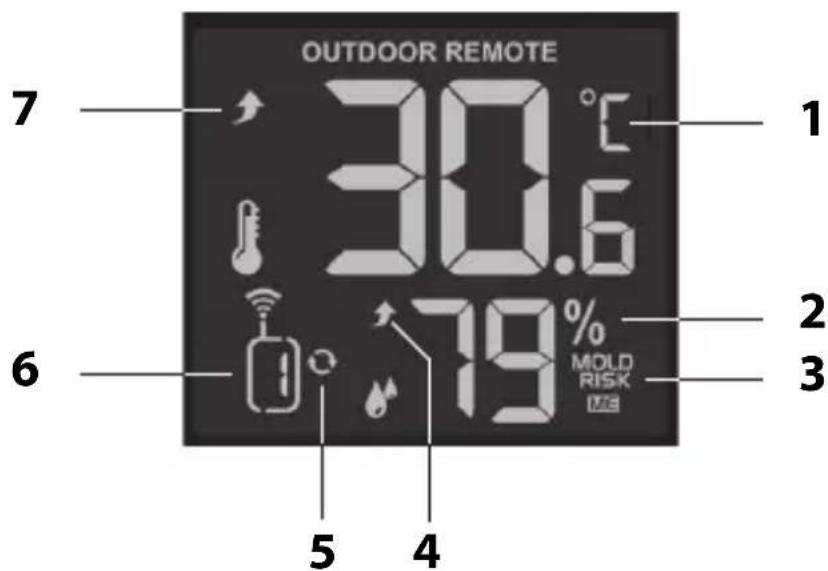

Wetterdaten im Außenbereich 27

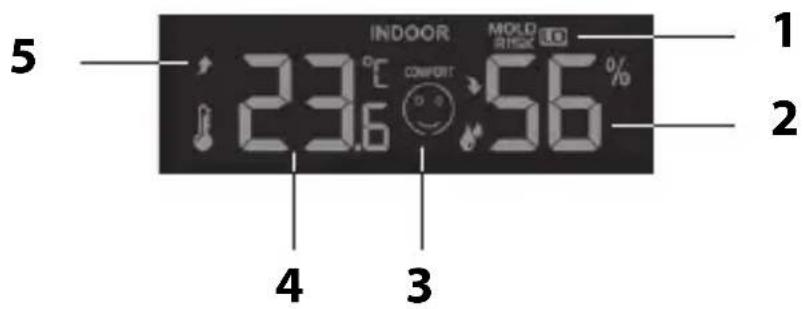

Wetterdaten im Innebereich 28

Uhrzeit-, Datumss- und Wochenanzeige. 28

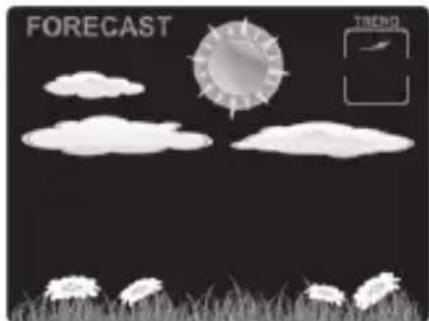

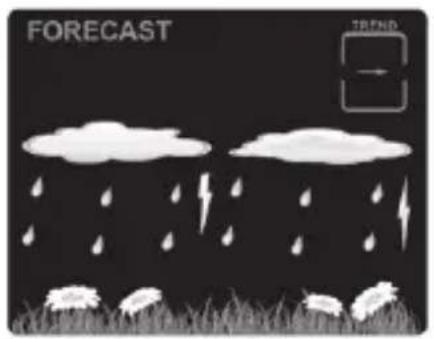

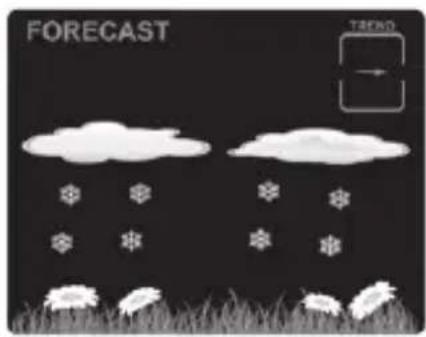

Wettervorhersage und Wettertrend. 29
Temperatur- und Luftfeuchtigkeitsrend 31

Weitere Wetterdaten und Funktionen 31

Wohlfuhlindikator 31
Gespeicherte Wetterdaten 32
Frostalarm 33
Schimmelindikator 33

Wecken 34

Weckzeit einstellen 34
Weckfunktion ein- und ausschalten 35
Geweckt werden 36

Sonstige Funktionen 37

Display-Beleuchtung 37
Maßeinheit der Temperatur wechseln 37
Batterie-Wechselanzeige 37

Reinigen 38

Storung / Abhilfe 38

Technischen Daten 40

Konformitätserklung 41

Garantie 42

Entsorgen 42

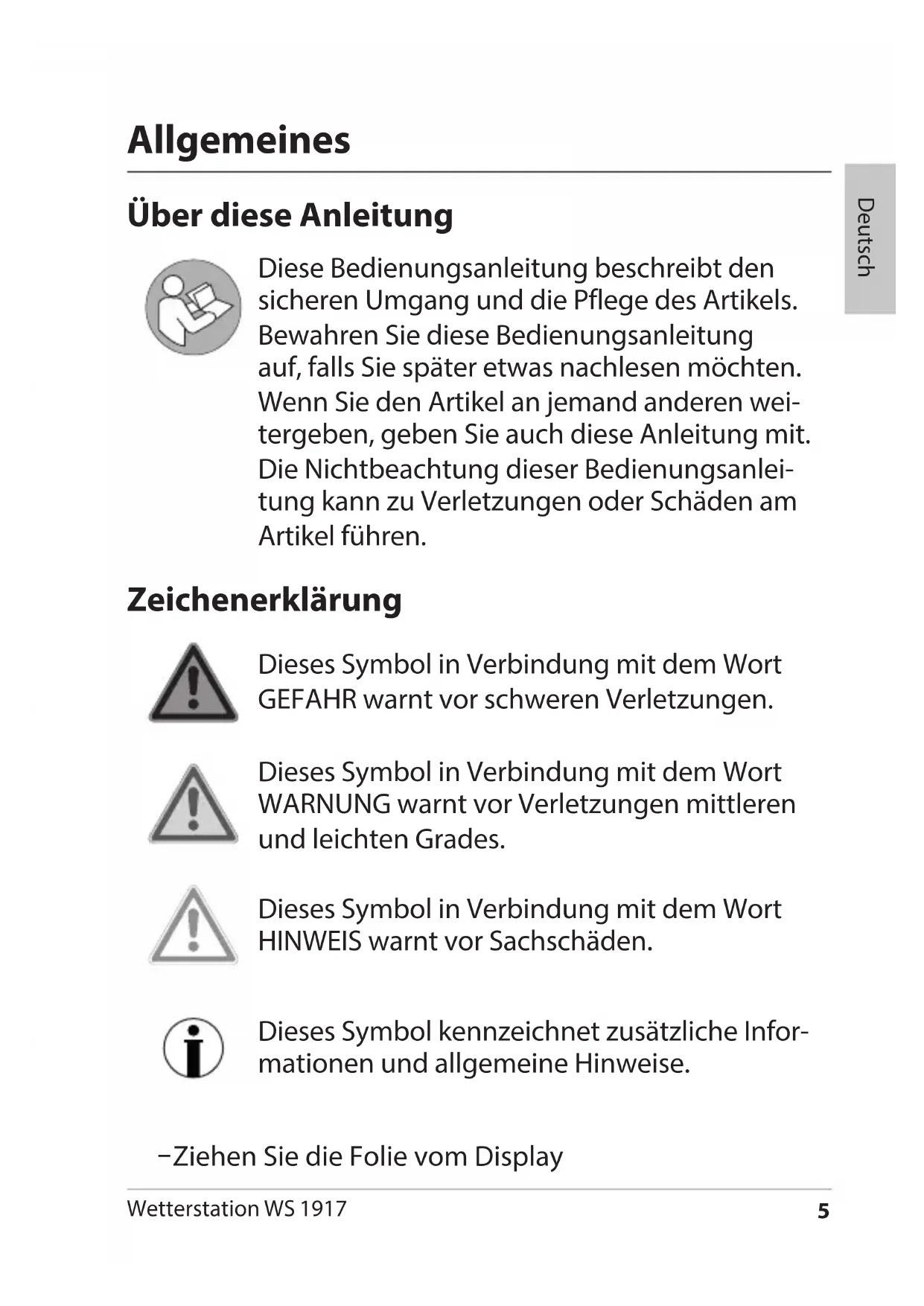

Über diese Anleitung

These Bedienungsanleitung beschreiben den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Antikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

-Ziehen Sie die Folie vom Display

Sicherheit

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
  Das Gerät und der Netzadapter sind von Kindern jüger als 8 Jahren fernzuhalten.
• Reinigung und Wartung durch den Benutzer)durren nicht durch Kinder vorgenommen werden, es sei dessen, sie sind 8 Jahre oder alter und werden beaufsichtigt.
• Batterien können lebensgefährlich sein. Bewahren Sie deshalb die Batterie für Kleinkinder unerreichbar auf. Werde die Batterie verschlucht oder ist auf andere Art in den Körper gelangt, muss sofort arztliche Hilfe in Anspruch genommen werden. Anderenfalls kann es innerhalb von 2 Stunden zu schweren inneren Veratzungen kommt, die zum Tode führen können.
• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
  Funkwetterstation und Netzadapter)durfen nicht in Wasser oder andere Flüssigkeiten getaucht werden. Stromschlaggefahr! Benutzen Sie die Basisstation der

FunkwetterstationDMAHJi#n.

• Verwenden Sie nur den mitgelieferten Netzadapter und ersetzen Sieihn nur durch den gleichen Typ. Der Netzadapterarf nur in trockenen Innenräumen verwendet werden und muss vor Feuchtigkeit geschützt werden.

Gefahr für Kinder

• Halten Sie Kinder von Verpackungsmaterial und den zum Lieferumfang gehörenden Kleinteilen fern. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr durch Elektrizität

• Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an, deren Spannung den „Technischen Daten" entspricht.
• Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzadapterziehen konnen.
• Benutzen Sie die Funkwetterstation nicht, wenn Netz-adapter oder Netzadapterkabel beschädigt sind.
• Decken Sie den Netzadapter nicht durch Vorhänge, Zeitungen etc. ab und sorgen Sie für ausreichende Belüftung. Der Netzadapter kann heißt werden.

• Wickeln Sie das Netzadapterkabel vor dem Anschluss vollständig ab. Achten Sie damit darauf auf, dass das Kabel nicht durch scharfe Kanten oder weitere Gegenstände beschädigt wird.

• Ziehen Sie den Netzadapter aus der Steckdose:

-bevor Sie die Funkwetterstation reinigen,

• wenn während des Betriebs offensichtlich eine Störung auftritt, bei Gewitter.

-Ziehen Sie damit immer am Netzstecker, nicht am Kabel.

• Nehmen Sie keine Veränderungen am Antikel oder am Anschlusskabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführung, da nicht fachgerecht reparierte Geräte eine Gefährung für den Benutzer darstellen.

• Ersetzen Sie nicht das Netzadapterkabel. Bei Beschädigung des Kabels oder des Netzadapters muss dieser verschrottet und durch einen Netzadapter des gleichen Typs ersetzt werden.

Gefahr von Verletzungen

• Achtung: Explosionsgefahr bei unsachgemäßem Umgang mit Batterien. Batterien)durfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.

• Vermeiden Sie den Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt müssen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.

Hinweis von Sachschäden

Schützen Sie Basisstation und Außensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf.
- Der Außensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.
- Nehmen Sie die Batterien aus Basisstation und Außen-sensor hereaus, wenn diese verbraucht sind oder wenn Sie die Wetterstation länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.
- Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgeführ!
- Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlagen.
- Tauschen Sie immer alle Batterien in der Basisstation oder im Außensor gleichzeitig aus.
- Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine entsprechlichen Typen oder gebrauchte und neue Batterien miteinander.

• Nehmen Sie keine Veränderungen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführren und beachten Sie die Garantiebedingungen.
• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um die Wetterstation zu reinigen. Hierbei konnten die Oberflächen zerkratzen.

Bestimmungsgemäßer Gebrauch

Die Wetterstation - bestehend aus Basisstation und Funk-Außensor - zeigt unterschiedliche Wetterdaten aus der bisheren Umgebung an. Aus den gesessen Wetterdaten ermittelt die Wetterstation eine Wettervorhorsage.
Die Wetterstation zeigt außer dem Datum und Uhrzeit an und verfügt zusammen über eine Weckfunktion.
- Für die gewerbliche Nutzung in der Wettervorhorsage oder in der Wetterdaten-Messung ist die Wetterstation ungeeignet.

Das bietet die Funkwetterstation

Wetterstation

• Animierte Wettervorhersage
  Innen- und Außentemperaturanzeige (°C und °F)
• Innen- und Außenhygrometer (%)
  Anzeige von Taupunkt und Hitze-Index
  Schimmel- und Wohlfuhlindikator
• Frostalarm
• Funkuhr (DCF Zeitsignal) mit Dual-Alarm und Schlummerfunktion SNOOZE
• Datums- und Wochentaganzeige
• LCD-Display mit Hintergrundbeleuchtung
  4 Helligeitsstufen einstellbar

Funk-Außensor

• Reichweite bis zu 60 Metern (in freiem Gelände)

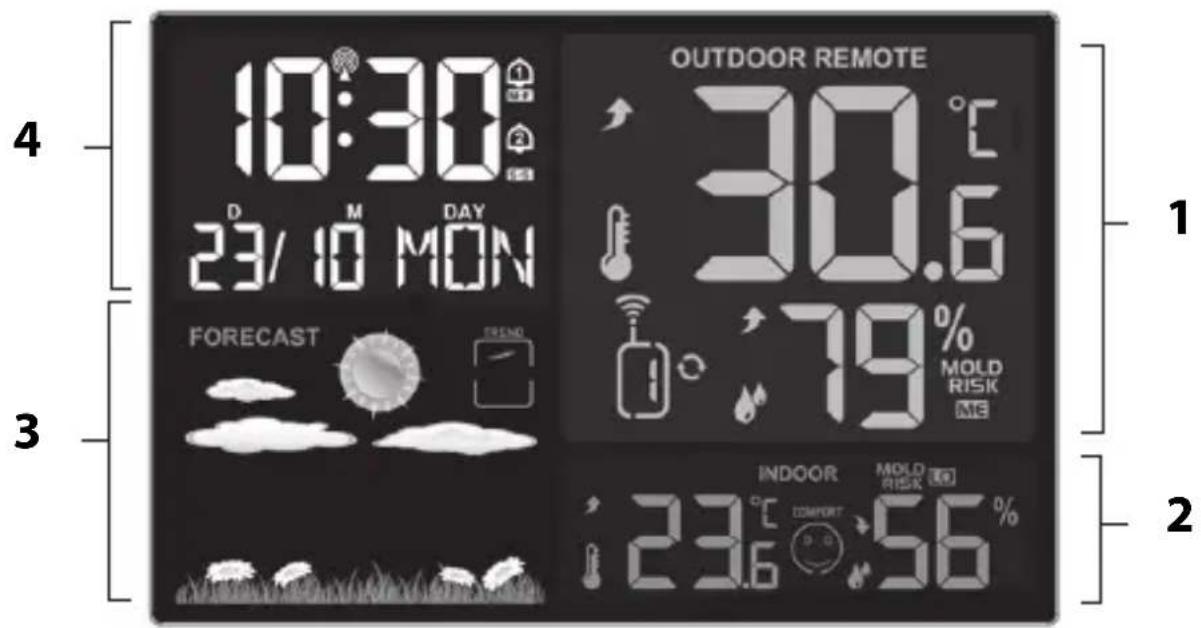

Frontansicht

1 siehe „Wetterdaten im Außenbereich"
2 siehe „Wetterdaten im Innebereich"
3 siehe „Wettervorhersage und Wettertrend"
4 siehe „Uhrzeit-, Datumss- und Wochenanzeige"

Rückansicht

5 Temperatursensor
6 Batteriefach für Speicherbatterie CR2032, 3 V
7 Weckalarm 1 und 2 ein- und ausschalten
8 Anschlussbuchse AC 5V für Netzadapter

Ohne Abbildung:

-Netzadapter

Draufsicht

9 - Einstellmodus aufrufen

Gewählte Einstellung speichern

10 Einstellmodus für Weckzeit-Einstellung aufrufen

• Weckzeiten anzeigen setzen

11 Gespeicherte MIN- und MAX-Werte aufrufen

12 - Displaybeleuchtung ein- und ausschalten

• Weckwiederholfunktion aktivieren

13 • Funksensor auswahlen

Werte einstellen (erhöhen)

14 • Funkübertragung manuell starten

• Funkübertragung abbrechen

Maßeinheit der Temperatur wechseln

15 Displayhelligkeit einstellen

1 Maßeinheit der Temperaturändern
2 Aufhänge-Öse
3 Batteriefach (2x LR6, 1,5 V)
4 Nummer des Übertragungskanals auswahlen
5 WetterdatensofarperTastendruckübertragen
6 Kontrollleuchte, leuchtet bei Datenübertragung
7 Display mit folgenden Anzeigen: Übertragungs-Symbol, Kanal, Temperatur in ^ C oder ^ F , Ladezustand der Batterien

• Gehen Sie in der aufgeführten Reihenfolge vor und legen Sie zuerst die Batterien in den Außensor. Nur so kann die Wetterstation einwandfrei Funktionieren.
• Verwenden Sie keine Akkus, da diese eine zu geringe Spannung haben (nur 1,2 Vstatt 1,5 V). Das beeinflusst unter anderen die Messgenauigkeit.
• Verwenden Sie möglichst Alkaline-Batterienstatt Zinkkohle-Batterien. Alkaline-Batterien halten länger, besonderss bei niedrigen Außentemperaturen.

Funk-Außensensor

1. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite des Außensensors, indem Sie mit etwas Kraft auf den aufgedruckten Pfeil drücken. Schieben Sie die Batteriefach-Abdeckung in Pfeilrichtung weg vom Außensensor.
2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Beachten Sie die richtige Polarität der Batterien (+/-).
3. Schieber den die Batteriefach-Abdeckung wieder in den Außensor.

Basisstation

Die Basisstation kann ausschließlich mit Strom betriben werden. Im Fall eines Stromausfalles sorgt die Speicherbatterie ledigious davon, das die Einstellungen für mehrere Stunden gespeichert werden und nicht verloren gehen.

Stützbatterie

Die Basisstation kann auch ohne Speicherbatterie betrieben werden. Ein Betrieb alleine mit der Speicherbatterie ist jedoch nicht möglich.

1. Öffnen Sie mit einer Münze o. ä. das Batteriefach auf der Rückseite der Basistation, indem Sie den runden Deckel bis zum Anschlag gegen den Uhrzeigersinn drehen.
2. Nehmen Sie den Deckel ab.
3. Schieber den Sie die Batterie gegen die Kontaktfedern unter die große, eckigen Haltelaschen. Die Batterie rastet dann an unter denSECTIONlichen Haltenasen ein, so dass die Batterie fest in ihrer Halterung sitzt. Beachten Sie die richtige Polarität. Der Plus-Pol (+) muss nach oben zeigen.
4. Setzen Sie den Batteriefachdeckel wieder auf und drehenihn im Uhrzeigersinn bis zum Anschlag.

Stromanschluss herstellen

HINWEIS vor Sachschaden

• Verwenden Sie ausschließlich den zum Lieferumfang gehörenden Netzadapter.

• Stecken Sie den Stecker des mitgelieferten Netzadap- ters in die Anschlussbuchse AC 5V der Basistation.

• Stecken Sie den Netzadapter in eine Steckdose deren Netzspannung den „Technischen Daten" entspricht.
• Warten Sie ca. 30 Minuten. These Zeit benötigt die Basisstation, um alle Wetterdaten zu}sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Funkempfang starten

Sobald die Basisstation mit Strom versorgt wird, werden für einen kurzen Moment samtliche Anzeigen im Display eingebrendet und das Display wird beleuchtet.

Danach schaltet das Gerät auf Empfang, wobei die Funkwellen-Anzahl die Qualität des Empfangs anziegt: Je mehr Funkwellen im Display angezeigt werden,esto better ist der Empfang.

Während des Empfangs hat ausschließlich die Taste Funktion, alle anderen Tasten sind für diese Zeit deaktiviert.

• Nach kurzer Zeit werden die vom Funk-Außensensor empfangenen Wetterdaten im Display angzeigt. Diese Daten werden ab sofort mehrmals in der Minute übertragen und ständigactualisiert.
• Sobald das Signal vom Zeitzeichensender in ausrechender Stärke empfangen wurde, werden im Display die entsprechenden Daten und das Funkturm-Symbol dauerhaft angezeigt. Diese Vorgang kann einige Minuten dauern.

Die Wetterstation schaltet ab sofort mehrmals in jeder Nacht automatisch auf Empfang. Dabei wird die angezeigte Zeit mit der vom Zeitzeichen-Sender empfangenen ver-glichen und ggf. korrigiert.

Wurde kein ausreichend starkes Signal empfangen, bricht die Basisstation nach einigen Minuten den Empfangsvorgang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet.

Die Uhrzeit lauft in thisem Fall (ausgehend von der Startzeit „00:00") normal weiter.

Checkliste bei fehlender Datenanzeige im Display

Keine Datenanzeige vom Zeitzeichensender
1.	Prüfen Sie, ob der Standort der Basisstation geeignet ist, siehe „Standort wahren".
2.	Starten Sie Empfangsvorgang nochmals manuell, indem Sie die Taste ca 3 Sekunden gedrück halten.
3.	Warten Sie ab, bis die Basisstation zu einem späteren Zeitpunkt automatisch wieder auf Empfang schal-tet. In den Nachtstunden ist der Empfang meistens better.
4.	Nehmen Sie die Einstellungen manuell vor, wenn an Ihrem Standort der Empfang nicht möglich ist, siehe „Uhrzeit und Datum manuell einstellen".
Keine Datenanzeige vom Funk-Außensensor
1. Prüfen Sie, ob Sie die Batterien richtig herum ein-gelegt haben.
2. Prüfen Sie, ob der Standort des Außensensors geeignet ist, siehe „Standort wahren".
3. Halten Sie Taste gestrückt, um den Funkempfang zum Außensensor manuell zu starten.
4. Bei Verwendung eines einzelnen Funk-Außensensors (Standard) wird üblicherweise der Übertragungskanal 1 zur Datenübertragung verwendet.Drücken Sie so oft die Taste, bis im Display angezeigt wird.Prüfen Sie danach ggf. ob beim Funk-Außensensor der Schiebeschalter ebenfalls auf „1" steht.Hinweis: Sie können auch jeder anderen Übertragungskanal verwenden. Er muss aber bei Basisstation und Außensensor identisch sein.

Uhrzeit und Datum manuell einstellen

Wenn zwischen zwei Tastendrücken mehr als ca. 30 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen inn wiederholen.

1. Halten Sie die Taste gestrückt, bis im Display das Funkmast-Symbol und ON" oder OFF" blinkt.

2. Stellen Sie mit der Taste +- oder den automatischen Empfang des Zeitzeichensenders auf „ON" (empfohlen).

3. Drücken Sie um die Einstellung zu speichern. Im Display 00'' .

4. Gehen Sie weiter vor, wie vorstehend beschreiben.
5. Drücken Sie jeweils um eine Einstellung zu speichern.

6. Drücken Sie die Taste + oder um den gewünschten Wert einzustellen.

7. Führren Sie nachfolgend folgende Einstellungen durch:

8. Zeitzone, in der Sie sich befinden (für das europäische Festland wahren Sie 00)
   -24- oder 12-Stunden-Anzeige
   -Stundenzeit
   -Minutenzeit
   -Jahr
   -Monat
   -Tag
   -Datumsformat
   -Sprache (bezieht sich ausschließlich auf die Anzeige des Wochentages)
   -Wetteranzeige

9. Drücken Sie abschlussend set

Funkempfang manuell starten

Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksignale des Zeitzeichen-Senders nicht mehr empfangen. Die Uhrzeit-Anzeige lauft dennoch prazise weiter.

-Halten Sie die Taste-gedrückt, bis das Funksignal-Symbol wieder angezeigt wird. Dadurch wird der Funkempfang manuell gestartet.

Beachten Sie:

• War der Empfang nicht erfolgreich, wird das Empfangs-Symbol nach einigen Minuten ausgeblendent und die Uhrzeit im Display lauft normal weiter.
• Bei erfolgreichem Empfang stellt sich die Basisstation auf die Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst.

Standort wahlen

HINWEIS vor Sachschaden

Schützen Sie die Basisstation vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf.

Funkempfang zwischen Basisstation und Funk-Außensor

• Der maximale Abstand zwischen Basisstation und Außensor darf 60 Meter betragen. Diese Reichweite ist aber nur bei „direktem Sichtkontakt“ möglich.

• Abschirmende Baumaterialien wie z. B. Stahlbeton reduzieren oder verhindern den Funkempfang zwischen Basisstation und Außensorson.

• Geräte wie Fernseher, Schnurlose Telefon, Computer und Leuchtstoffrähren können den Funkempfang ebenfalls stären.
• Stellen Sie Basisstation und Außensor nicht direkt auf den Boden. Dies schränkte die Reichweite ein.
• Bei niedrigen Temperatures im Winter kann die Leistung der Außensor-Batterien deutlich abfallen. Dies vermindert die Sendereichweite.

Funkempfang zwischen Basisstation und Zeitzeichensender

• Halten Sie Abstand zu Fernsehgeräten, Computern und Monitoren. Auch Basisstationen von Schnurlosen Telefonen sollenn sich nicht in unmittelbarer Höhe der Basisstation befinden.
• Wahrend der Nachtstunden ist der Empfang meistens better. Falls die Basisstation tagsüber keinen Empfang hatte, kann es gut sein, dass das Signal in den Nachtstunden(sofort und in voller Stärke empfangen wird.

• Abhängig von ihrem Standort kann es im seltenen Einzelfall vorkommen, dass die Basisstation Signale von einem anderen Zeitzeichen-Sender empfängt oder)sogar abwechselnd von zwei Zeitzeichen-Sendenr. Das ist kein Gerätefehler. Wechseln Sie in thisem Fall den Standort der Basisstation.
  Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursichen.

• Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommt, z. B. wegen Wartungsarbeiten.

Basisstation aufstellen

• Stellen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

Außensor aufstellen

GEFAHR von schweren Verletzungen

-Bei der Wandinstallation dürfen am Montageort keine elektrischen Kabel, Gas- oder Wasserrohre in der Wand verlegt sein. Beim Bohren der Löcher besteht ansonsten Stromschlaggefahr!

Der Funk-Außensor verfügt über eine Aufhänge-Öse auf der Rückseite.

• Stellen Sie oder hangen Sie den Außensor an einen Platz, wo er vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt ist. Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.

Weitere Funksensoren nutzen

Die Basisstation wird mit einem Funksensor ausgeliefert. Sie können sie jedoch mit bis zu drei AußenSENSoren betreiben.

Für mehr Informationen oder eine kostenpflichtige Bestellung wenden Sie sichitte an [e-mail].

Die Außensensoren können sich später in verschiedene Räumen oder im Freien befinden.

• Jedem Sensor muss eine eigene Nummer (= Nr. des Übertragungskanals) zugewiesen werden.
• Der zum Lieferumfang gehörende Standardsensor hat immer die Kanalnummer 1. Diese Nummer ist fest eingestellt und kann nicht verändert werden.

Vorphensweise:

1. Platzieren Sie Basisstation und neue Außensensoren dicht beieinander.
2. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite der Außensensoren.
3. Stellen Sie mit den Schaltern bei jedem neuen Außensensor einen eigenen Kanal ein. Da der zum Lieferumfang gehörende Sensor standardmäßig Kanal 1 nutzt, wahlen Sie also für den zweiten Sensor Kanal 2 und für den dritten Kanal 3.
4. Legen Sie zwei Batterien des auf dem Boden angezeigten Batterietypes ein. Beachten Sie die richtige Polarität (+/-).

5. Setzen Sie die Batteriefach-Abdeckungen wieder auf. Wahlen Sie mit der Taste den entsprechenden Außen-sensor aus (1, 2 oder 3), um dessen Daten angezeigt zu be-kommen. Beachten Sie:

6. Sie können auch wiederholt die Taste drucken, bis im Display der Basisstation darüber der Außensensor-Nummer angezeigt wird. Die ist das Zeichen, dass die Außensensoren-Daten automatisch nacheinander abgefragt und angezeigt werden.

7. Wenn die Kanalnummer nach dem Einlagen der Batterien nicht angezeigt wird, drücken Sie beim jeweiligen Funksensor die Taste TX. Dadurch werden die Wetter-daten direkt an die Basisstation übermittelt.

Anschließlich konnen Sie den neuen Außensor an einem eigentlichen Aufstellort aufstellen.

Über den Zeitzeichensender DCF77

Die in der Basisstation integrierte Funkuhr erhält ihre Funksignale vom Zeitzeichensender DCF77. Diese strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.

Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.

Sobald die Basisstation mit Strom versorgt wird, schaltet sie auf Empfang unducht das Signal vom Sender DCF77. Werde das Zeitsignal in ausreichender Stärke empfangen, werden im Display Datum und Uhrzeit angezeigt.

Die Basisstation schaltet sich mehrmals täglich ein und synchronisiert die Uhrzeit mit dem Funksignal vom Sender DCF77. Im Falle eines Nicht-Empfangs, z. B. bei einem starken Gewitter, lauft das Gerät(PRzise weiter und schaltet dann zur nthsten vorgesehenen Zeit wieder automatisch auf Empfang

Display-Anzeige der Basistation

Wetterdaten im Außenbereich

1 Außentemperatur in °C oder °F
2 Luftfeuchtigkeit in Prozent
3 Schimmelrisiko: LO = gering, ME = mittel, HI = hoch
4 Trend für Luftfeuchtigkeit, siehe „Temperatur- und Luftfeuchtigkeitsrend"
5 Symbol für automatischen Wechsel der Außensensor-Anzeigen (nur wenn mehr als ein Außensensor mit der Wetterstation verbunden ist)
6 Anzeige des aktuellen Übertragungskanals
7 Trend für Temperatur, siehe „Temperatur- und Luftfeuchtgkeitsrend“

Wetterdaten im Innebereich

1 Schimmelrisiko: LO = gering, ME = mittel, HI = hoch
2 Luftfeuchtigkeit in Prozent
3 siehe „Wohlfuhlindikator"
4 Temperatur in Grad Celsius oder Fahrenheit
5 Trend für Temperatur, siehe „Temperatur- und Luft-feuchigkeitstrend"

Uhrzeit-, Datum- und Wochenanzeige

1 Symbol für Funkempfang zu DCF77
2 Weckzeit 1 ist aktiv ( - F^ = Montag-Freitag)
3 Weckzeit 2 ist aktiv (,S - S^ = Samstag-Sonntag)
4 Datum, Monat und Wochentag (je nach Einstellung)
5 Uhrzeit im 12- oder 24-Stunden-Format

Wettervorhersage und Wettertrend

Nach der Inbetriebnahme konnen die Angaben zur

Wettervorhersage etwa 12 Stunden noch nicht genutzt

werden, da die Wetterstation diese Zeit benötigt, um die

Wetterdaten zu sammeln und auszuwerten.

Die Wettervorhersage ergibt sich aus den gesammelten

Datum und den darauf gemessenen Luftdruckänderungen.

Die Vorhorsage bezieht sich auf das Gebiet um die Wetterstation mit einem Radius von etwa 30 bis 50 km für einen Zeitraum der{nachsten 12 bis 24 Stunden.

Die Genauigkeit der Wettervorhersage liegt bzw. bei 75% .

sonnigleichtbewölkt

bewölkt regnerisch

starker Regen / Gewitter Schneefall

In Verbindung mit dem Luftdrucktrend sind weitere Wetterdeutungen möglich.

steigender Luftdruck

konstanter Luftdruck

fallender Luftdruck

Zwei Beispiele:

• Wettervorhersage zeigt Regen, der Luftdruck fällt schnell und stark ab >> starker Regen ist wahrscheinlich.
• Wettervorhersage zeigt Regen, der Luftdruck ist in den letzten 12 Stunden gestiegen aber in den letzten 3 Stunden wieder etwas abgefallen >> leichter Regen ist wahrscheinlich.

Temperatur- und Luftfeuchtigkeitsrend

Für die von Basisstation und Außensensors gemessenen Werte für Temperatur und Luftfeuchtigkeit wird der Trend in Form eines Pfeils angezeigt:

steigend

fallend

keine Anzeige konstant

Weitere Wetterdaten und Funktionen

Wohlfuhlindikator

Der Wohlfuhlindikator setzt sich aus Temperatur (T) und Luftfeuchtigkeit (L) zusammen. Die Werte werden von der Basisstation gemessen.

T:sehr angenehm

L:sehr angenehm

T: angenehm

L: angenehm

T: etwas zu kuhl oder warm

L: etwas zu trocken oder feucht

T: zu kalt oder warm

L: deutlich zu trocken oder feucht

T: viel zu kalt oder heiß

L: viel zu trocken oder feucht

Gespeicherte Wetterdaten

Durch wiederholtes Drucken der Taste erhalten Sie bzgl. der letzten 24 Stunden folgende Werte angezeigt:

• hochste und gingeste Innen- und Außentemperatur mit Anzeige der entsprechenden Luftfeuchtigkeit,
• Taupunkt (Außen)
• Hitze-Index (Außen)

• Der Taupunkt ist die Temperatur, die entsprechieren werden muss, damit sich Wasser-dampf als Tau oder Nebel aus feuchter Luft abscheidet.

• Der Hitze-Index setzt sich zusammen aus Temperatur und Luftfeuchtigkeit und zeigt die gefühlte Temperatur an.

1x drucken: MAX-Temperatur-Werte werden angezeigt
2x drucken: MIN-Temperatur-Werte werden angezeigt
3x drucken: Taupunkt wird angezeigt
4x drucken: Hitze-Index wird angezeigt
- 5x drücken: normale Display-Anzeige

Wenn im Display „LL.L“ bzw „HH.H“ angezeigt wird, befindet sich die Temperatur unter bzw. oberhalb des Anzeigebereichs.

Werte weiterer AußenSENSoren anzeigen

Nur wenn Sie mehr als einen Außensor mit der Funkwetterstation verbunden haben:

• Drücken Sie während der Anzeige die Taste.

Gespeicherte MAXMIN-Werte Löschen

-Halten Sie während der Anzeige die Taste ca.

3 Sekunden gedrückt, bis die angezeigten MAX- und MIN-Werte für die Temperatur gelöscht sind.

Frostalarm

Sobald der Außensorse eine Temperatur zwischen -1^ und +3^ ( +30^ bis +37^ ) misst, blinkt im Display das Frostalarm-Symbol.

Beachten Sie:

• Auch wenn der Frostalarm nicht blinkt, besteht bei Temperaturen um den Gefrierpunkt grundsätzlich immer Frostgefahr bzw. Gefahr von Eisglätte. Ein Außensor kann nur die lokale Temperatur am Aufstellungsord messen.
  Das Blinken kann nicht abgeschelt werden. Es stoppt automatisch, sobald sich die Temperatur außerhalb des genannten Bereichs befindet.
• Falls Sie mehrere Außensensoren mit der der Basistation verbunden haben: Beachten Sie, welcher Sensor (= Kanalnummer im Display beachten) den Frostalarm ausgelöst hat.

Schimmelindikator

Der Schimmel-Indikator (Display-Anzeige „MOLD") setzt sich zusammen aus Temperatur und Luftfeuchigkeit. Der Indikator zeigt an, wie hoch die Wahrscheinlichkeit von Schimmelbildung ist. Mögliche Anzeigen: LO (gering), ME (mittel) und HI (hoch).

Den Schimmel-Indikator gibt es für den Innen- und Außenbereich.

Wecken

Das Gerät bietet die Möglichkeit, zwei Weckzeiten unabhängig voneinander einzustellen:

• Eine Weckzeit für Montag bis Freitag (Display-Anzeige „M-F") und
• eine Weckzeit für Samstag bis Sonntag (Display-Anzeige „S-S").
• Sie können auch verstehen Weckzeiten kombinieren, so dass Sie dieGPCe durchgehend zur gleichen Zeit geweckt werden.

Weckzeit einstellen

Wenn zwischen zwei Tastendrücken mehr als 30 Sekunden liegen, wird der Einstellvorgang beendet und muss wiederholt werden.

Beide Weckzeiten werden auf die gleiche Art und Weise eingestellt.

1. Wahlen Sie mit AL1" aus.
   Beachten Sie die Display-Anzeige.
2. Halten Sie ALARM einige Sekunden gedrückt, bis die Weckstunden-Anzeige blinkt.
3. Stellen Sie mit der Taste +出 oder die gewünschte Weckstunde ein.

4. Drücken Sie ALARM. Im Display blinkt die Minutenanzeige für die Weckzeit.

5. Stellen Sie mit der Taste oder die gewünschte Weckminute ein.

6. Drucken Sie ALARM Im Display blinkt M-F".
7. Stellen Sie mit der Taste ±± n oder den gewünschten Weckzeitraum ein: M - F^ , S - S^ oder M - F^ und S - S^ .
8. Drücken Sie ALARM. Im Display blinkt 05'' (= Standardeinstellung 5 Minuten) und ^^ .
9. Stellen Sie mit der Taste +- oder die gewünschte Zeitspanne für die Snooze-Funktion (Zeitspanne zwischen zwei Alarmen) ein. Wenn Sie „OFF" wahren, ist die Snooze-Funktion ausgeschaltet.
10. Drucken Sie ALARM
11. Gehen Sie vor wie beschreiben, um die gleichen Einstellungen für ALARM2 vorzunehmen. Wenn Sie keine zweite Weckzeit einstellen möchten, drücken Sie einfach wiederholt ALARM, bis wieder die normale Display-Anzeige angezeigt wird.

Weckfunktion ein- und ausschalten

-Schieben Sie auf der Geräterückseite den Schalter ALARM1 bwz. ALARM2 oder beiden auf ON.

Im Display wird entsprechend „M-F" oder „S-S" oder „M-F" und „S-S" angezeigt.

Die Weckfunktion ist aktiviert.

Um eine Weckfunktion zu deaktivieren, schieben Sie den jeweiligen Schalter auf OFF.

Geweckt werden

Zur eingestellt den Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird.

Weckalarm beenden

• Drücken Sie eine beliebige Taste der Basisstation (außer SNOOZE/LIGHT), um den Alarm zu beenden.

Nach 24 Stunden wird der Alarm erneut ausgelöst.

Autostopp-Funktion

Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 2 Minuten automatisch aus. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckwiederholung (Snoopze-Funktion)

• Drücken Sie 1x die Taste, wenn das Wecksignal ertont.

Das Wecksignal verstummt entsprechend der vorgenommenen Einstellung (Standardeinstellung: 5 MInuten). Danach schaltet sich das Gerät wieder ein und weckt Sie erneut. Diese Vorgang kann mehrfach wiederholt werden.

-Um den Snooze-Modus zu beenden, drucken Sie eine beliebige Taste (außer SNOOZELIGHT) oder halten Sie länger als 2 Sekunden gedrückt.

Display-Beleuchtung

-Wahlen Sie durch wiederholtes Drucken von die gewünschte Display-Helligkeit.
- Drücken Sie SNOOZE/LIGHT, um das Display für ca. 15 Sekunden maximal zu beleuchten.

Wenn Daten vom Zeitzeichensender empfangen werden, wird die Displaybeleuchting automatisch unterbrochen, um Empfangsstörungen zu vermeiden.

Maßeinheit der Temperatur wechseln

• Drücken Sie um zwischen den Maßebinheiten Grad Celsius (°C) und Grad Fahrenheit (°F) zu wechseln.

Batterie-Wechselanzeige

Basisstation und Außensor verfügen jeweils über eine Batteriewechselanzeige.

Wird das Batterie-Symbol angezeigt, müssen Sie die Batterien des jeweiligen Geräts komplett wechseln.

Nur falls Sie mehrere Außensensoren mit der Funkwetterstation verbunden haben: Beachten Sie die Kanalanzeige, um beim „richtigen“ Außensor die Batterien zu wechseln.

Reinigen

1. Ziehen Sie den Netzadapterstecker aus der Basisstation.
2. Wischen Sie Basisstation und Außensor bei Bedarf mit einem leicht angefeuchteten Tuch sauber.

Störung/Abhilfe

Störung Mögliche Ursache
Das DCF77-Signal für die Uhrzeit kann nicht empfan-gen werden.	• Prüfen Sie den gewählten Standort. • Starten Sie den Fun-kempfang ggf. manu-ell. • Stellen Sie die Uhrzeit manuell ein.
Die Temperaturangabe des Außensensors erscheint zu hoch.	• Prüfen Sie, ob der Sensor direkter Sonnen-strahlung ausgesetzt ist.
Im Display wirdstatt gesessenen Werten „H.HH“ bzw. „LL.L“ angezeigt.	• Die Werte liegen ober-bzw. unterhalb des Messbereichs.
Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensichtlich falsch.	Setzen Sie die Wetterstation auf den Lieferzustand zurück. 1. Entnahmen Sie die Batterien aus dem Außen-sensor undziehen Sie den Netzadapterste-cker für die Basisstation aus der Steckdose. 2. Warten Sie einen Moment. 3. Gehen Sie vor, wie bei „Inbetriebnahme“ beschrieben.
Die Basisstation empfängt keine Signale des Außen-sensors.	• Stellen Sie sicher, dass sich keine elektrischen Störquellen in der Höhe des Funksensors oder der Basisstation befinden. • Prüfen Sie die Batteriem im Außen-sensor. • Bewegen Sie die Basis-station;naher zum Außen-sensor oder umgekehrt.
Die Uhrzeit weicht genau um eine oder zwei Stun-den ab.	· Wahrscheinlich haben Sie eine falsche Zeit-zone eingestellt. Wählen Sie für das europäische Festland „00".
Der Wecker hat nicht geklingelt.	· Haben Sie die richtige Weckzeit aktiviert? Prüfen Sie, ob Wecktag und Einstellung („M-F“ bzw., „S-S“) zueinander passen.

Technischen Daten

Basisstation

Modell: Wetterstation WS 1917

Eingang: 5 V

Batterie: 1x CR2032 / 3 V

Messbereich

• Temperature: -10 °C bis 50 °C (15 °F bis 122 °F)

• Luftfeuchtigkeit: 20% - 95%

Funk-Außensor

Batterien: 2x LR6 (AA) / 1,5 V

Messbereich:

• Temperature: -40^ C bis 70^ C (-40°F bis 158°F)

• Luftfeuchtigkeit: wie Basisstation

Reichweite: ca. 60 Meter (offenes Gelände)

Sendefrequency: 433,92 MHz

Max. Sendeleistung: +10 dBm

Netzadapter

Eingang: 100 - 240 ~V , 50 / 60 ~Hz, 300 ~mA

Ausgang: 5 ~V / 150 ~mA

Schutzklasse:

Inverkehrbringer: Waagen-Schmitt GmbH

Neuer Höltigbaum 15

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus thisem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass die

Wetterstation WS 1917 den Richtlinien 2014/53/EU und

2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist

unter der folgenden Internetadresse verfügbar:

www.adegermany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Geräte eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Antikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an ihren Handler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.
Geben Sie Pappe und Karton zum Altpapier,
Folien in die Wertstoff-Sammlung.

Articlelentsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihrlem Land gelten.

Geräte)dürfen nicht im normalen Hausmull entsorgt werden

Am Ende seiner Lebensdauer ist der Article einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.

Dear Customer!

Batterie: 1x CR2032/3 V

Portata

• Temperature:

Da-10°C a 50°C (da 15°F a 122°F)

www.adegermany.de/doc

Baterie: 2x LR6 (AA) / 1,5 V

Zakres pomiarowy:

Hamburg, maj 2021
Waagen-Schmitt GmbH

Gwarancja

Szanowski Państwo,
