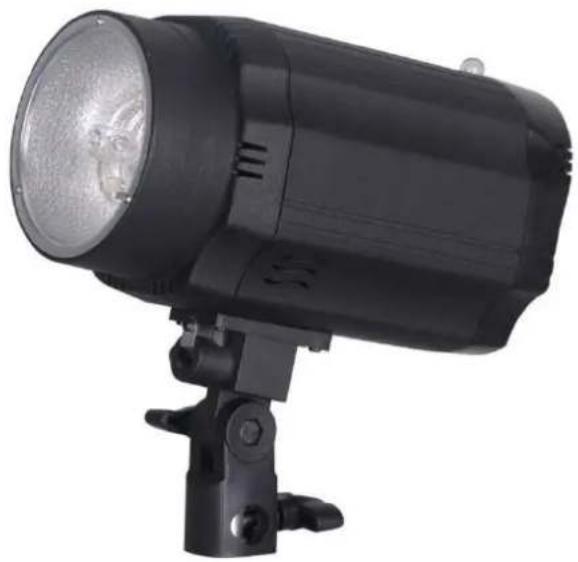

BEDIENUNGSANLEITUNG Visilux Studio Kit 180 Reflecta

Die Blitzleuchte reflecta VisiLux Studio Kit 180 Pro 1 erlaubt eine stufenlose Leistungsregelung (1/32 bis 1/1) mit 6 verschiedenen Leistungseinstellungen und schneller Aufladezeit. Die Blitzleuchte sorgt für perfekte Beleuchtung im Studiobereich und in der Digitalfotografie sowie zur Hintergrundausleuchtung. Dabei kann das Blitzgerät sowohl separat als auch in Verbindung mit dem Einstelllicht verwendet werden. Die Blitzleuchte kann mit viel Zubehör, wie Softbox, Reflexschirm usw., kombiniert werden und bietet damit dank ihrer Flexibilität die perfekte Lichtquelle für jeden Einsatz.

Technische Daten

Blitzleistung: 180 W

Leitzahl (1 m, ISO 100) 38

Leistungsregelung: Stufenlos von 1/32 bis 1/1

Wiederaufladezeit: 0,5 bis 3 Sek.

Einstelllicht: 50 W

Max. Sensorentfernung: 15 m

Farbtemperatur: 5500 K ± 200 K

Synchro-Spannung: 5 V

Auslösemodus: Synchro-Kabel / Sensor / Testknopf / Fernbedienung

Stromversorgung: 220 V

Bitte lesen Sie die Bedienungsanleitung aufmerksam durch.

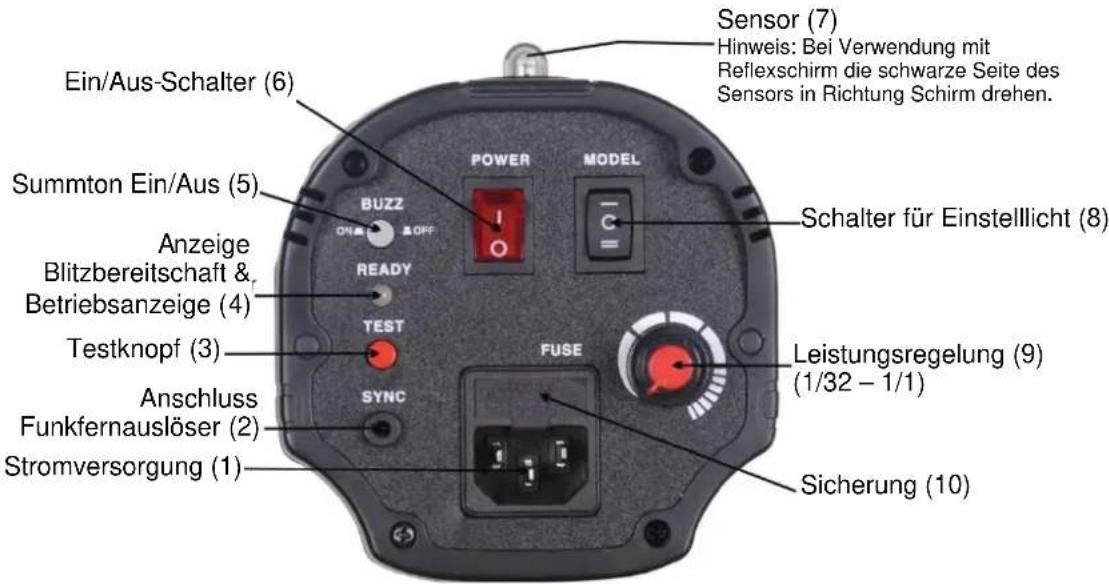

Bedienfeld

Bedienungsanleitung

Einschalten

Schließen Sie die Blitzleuchte an eine Stromquelle an und schalten Sie die Leuchte mit dem Ein/Aus-Schalter (6) ein. Der Ladevorgang beginnt sofort. Ist der Blitz vollständig geladen, leuchtet die grüne Kontrollleuchte (4) und der Blitz ist einsatzbereit.

Testknopf

Wenn die grüne Kontrollleuchte leuchtet und Sie auf den Testknopf (3) drücken, lösen Sie einen Blitz aus.

Funkfernauslöser

Stecken Sie das eine Ende des Funkfernauslösekabels in die Blitzleuchte und das andere in die Kamera. Wenn Sie den Auslöser der Kamera drücken, wird auch der Blitz ausgelöst.

Leistungsregelung

Mit dem Leistungsregler (9) stellen Sie die Helligkeit des Blitzlichts ein. Nach links drehen, um die kleinste Lichtstärke (1/32 der Leistung) einzustellen. Nach rechts drehen, um auf die maximale Lichtstärke einzustellen. Wird die Lichtstärke reduziert, hat der erste Blitz noch die höhere Lichtstärke. Deshalb sollte in diesem Fall ein Testblitz ausgelöst werden. Die nachfolgenden Blitze haben dann die eingestellte Stärke. Bei einer Erhöhung der Lichtstärke ist ein solcher Testblitz nicht erforderlich.

Sicherung wechseln

Die Sicherungsabdeckung oberhalb des Anschlusses für das Stromkabel abnehmen und die Sicherung austauschen

Reflexschirm

Bei Verwendung der Blitzleuchte mit einem Reflexschirm die schwarze Seite des Sensors in Richtung Reflexschirm drehen.

Beschreibung der Funktionen

Ein/Ausschalten (6)

Schalter nach oben drücken, um die Blitzleuchte einzuschalten. Ist die Blitzleuchte korrekt an die Stromversorgung angeschlossen, leuchtet die Betriebsanzeige (4) und das Blitzgerät wird geladen.

Einstelllicht (8)

In der Mittelstellung des Schalters ist das Einstelllicht ausgeschaltet. Wird der Schalter nach oben gestellt (I), wird das Einstelllicht eingeschaltet. In der unteren Stellung (II) ist das Einstelllicht in der maximalen Stärke.

Synchro-Anschluss (3,5 mm Klinke)

Synchro-Kabel oder Funkfernauslöser für die entsprechende Funktion anschließen.

Leistungsregelung (9)

Durch Drehen des Reglers nach rechts wird die maximale Leistung eingestellt. Nach links wird die Leistung verringert (min. 1/32).

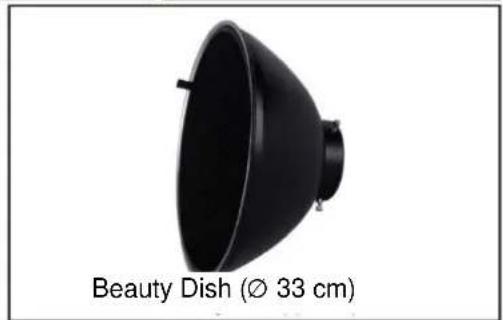

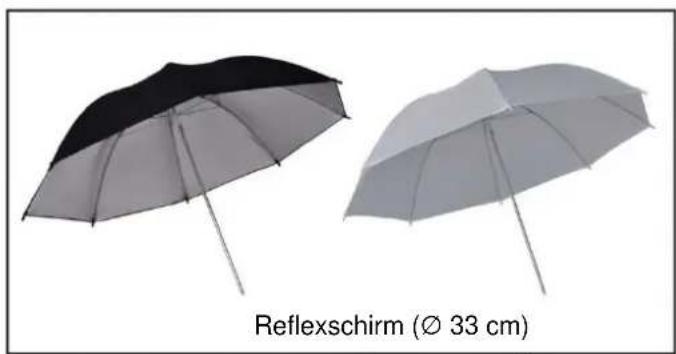

Optionales Zubehör

Fehler	Ursache	Behebung
Blitzleuchte ist an Stromversorgung angeschlossen und der Ein/Aus-Schalter eingeschaltet, aber Blitzleuchte zeigt keine Reaktion.	Sicherung defekt Neue	Sicherung (5 A) einsetzen
	Ein-/Aus-Schalter defekt	Reparatur im Fachbetrieb
	Stromkabel defekt Neues	Stromkabel
Betriebsanzeige (4) leuchtet, Blitzleuchte ist eingeschaltet. Wird das Einstelllicht eingeschaltet (8), brennt das Licht nicht.	Birne des Einstelllichts defekt	Blitzleuchte von der Strom-versorgung trennen und die Birne ersetzen
	Ein-/Aus-Schalter defekt	Reparatur im Fachbetrieb
Blitzleuchte ist eingeschaltet, Bereitschaftsanzeige leuchtet grün, aber beim Drücken des Testknopfs wird kein Blitz ausgelöst	Blitzröhre defekt	Reparatur im Fachbetrieb
	Auslöseschaltkreis defekt
Blitzleuchte kann nicht über Sensor gesteuert werden	Sensor empfängt kein Signal von der Funkfernauslösequelle für den Blitz	Die Sensoreinheit fest ins Gehäuse schrauben; Position des Blitzgeräts überprüfen
Blitzleuchte kann nicht über Funkfernauslöser gesteuert werden	Auslöseeinheit defekt Auslöseeinheit ersetzen
	Verschlusszeit der Kamera nicht passend eingestellt	Korrekte Verschlusszeit der Kamera einstellen
Der Summton ist auch nach korrekter Blitzauslösung zu hören	Ladestromkreis defekt	Reparatur im Fachbetrieb

Sicherheitshinweise

Bevor Sie Zubehör an- oder abbauen oder die Blitzleuchte reinigen oder warten, schalten Sie das Gerät aus und ziehen Sie das Stromkabel.

1. Nur sicher geerdete Stromleitungen verwenden. Bei Nichtgebrauch vom Stromnetz trennen.
2. Ein Erwärmen des Leuchtengehäuses während des Betriebs ist normal. Ununterbrochenes Blitzen sollte nur für spezielle Einsatzfälle verwendet werden!
3. Achten Sie beim Zubehör (Softbox, Spotvorsatz) auf gute Qualität und Eignung auch für hohe Temperaturen.
4. Blitzleuchte nicht in feuchter Umgebung oder bei frostigen oder sehr hohen Temperaturen verwenden.
5. Das Gerät enthält hochwertige Kondensatoren. Bei Berühren besteht die Gefahr eines Stromschlags. Diese Bestandteile dürfen nur vom Fachpersonal zerlegt, repariert oder modifiziert werden.
6. Die Blitzröhre nicht berühren oder direkt hineinsehen.
7. Außer Reichweite von Kindern betreiben. Kein Spielzeug.
8. Bei Funktionsstörungen oder wenn die Blitzleuchte nass wurde, sollte vom Fachpersonal ein Service durchgeführt werden.
9. Für die Produkte gilt eine 2-jährige Garantie ab Kaufdatum (ausgenommen Leuchtkörper).

Hinweise:

Die technischen Daten und Angaben in dieser Anleitung beziehen sich auf rechnerische Werte, die unter einer spezifischen Betriebsumgebung und normaler Temperatur (23°C) gemessen wurden.

Recht auf technische Änderungen und Druckfehler vorbehalten. Die Abbildungen können vom tatsächlichen Gerät abweichen.
