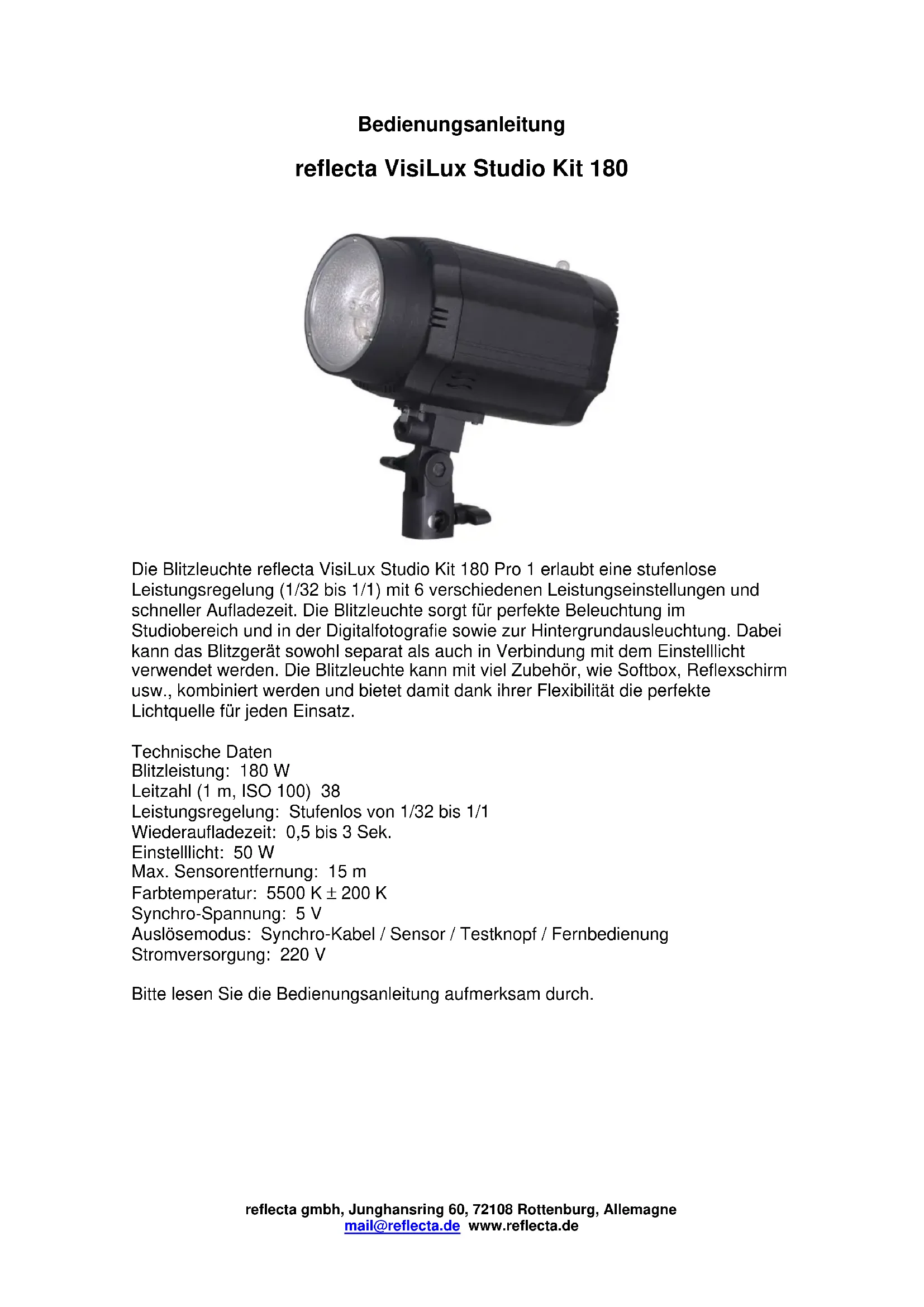

MODE D'EMPLOI Visilux Studio Kit 180 Reflecta

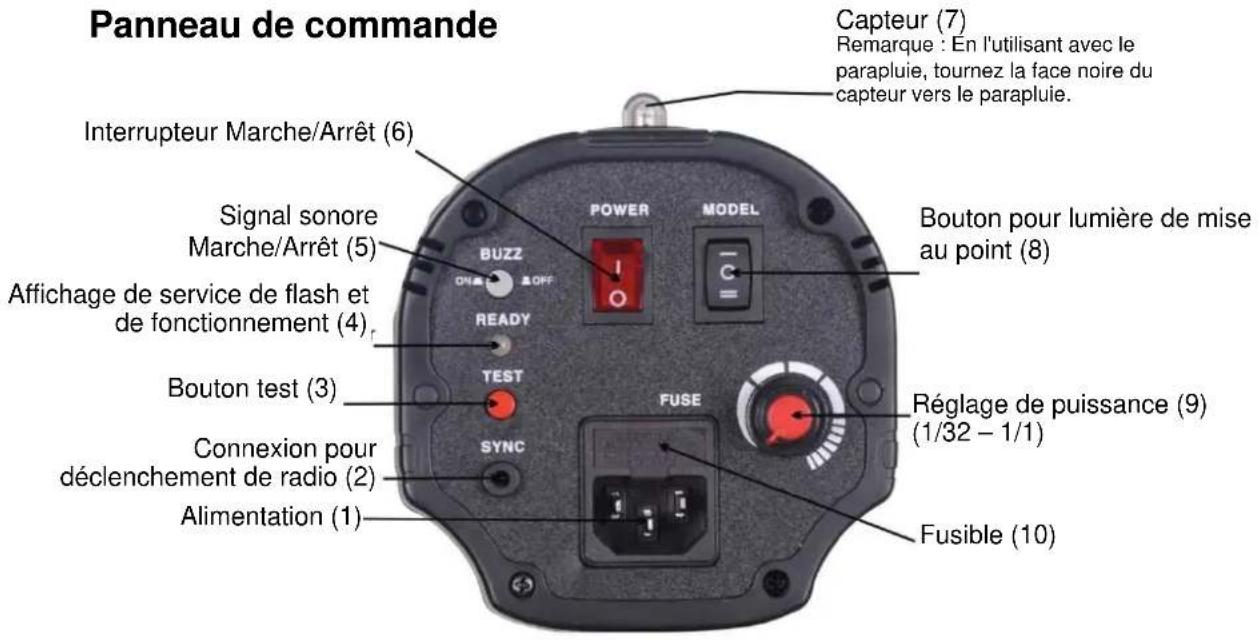

La lampe de flash VisiLux Studio Kit 180 Pro 1 de reflecta permet un ajustage en continu de la puissance (de 1/32 à 1/1) avec 6 réglages différents de puissance et temps rapide de charge. La lampe de flash assure un éclairage parfait dans le studio, pour la photographie numérique et pour l’illumination du fond. Le flash peut être utilisé séparément, mais aussi en combinaison avec la lumière de mise au point. Vous pouvez combiner la lampe de flash avec des accessoires nombreux comme boîte à lumière, parapluie, etc. offrant la source lumineuse parfaite pour toutes les utilisations grâce à sa flexibilité. Caractéristiques techniques Puissance de flash : 180 W Valeur de réf. (1 m, ISO 100) : 38 Réglage de puissance : en continu de 1/32 à 1/1 Temps de recharge : 0,5 à 3 sec. Lumière de mise au point : 50 W Distance max. de capteur : 15 m Température de couleur : 5500 K ± 200 K Voltage de synchro : 5 V Mode de déclenchement : câble synchro / capteur / bouton test / télécommande Alimentation : 220 V Nous vous invitons à lire attentivement ce mode d'emploi.reflecta gmbh, Junghansring 60, 72108 Rottenburg, Allemagne mail@reflecta.de www.reflecta.de Panneau de commande

Mode d'emploi Mettre en marche Branchez la lampe de flash à une prise de secteur et mettez la lampe en marche avec l'interrupteur Marche/Arrêt (6). Le chargement démarre immédiatement. Quand le flash est chargé complètement, le voyant de contrôle vert (4) s'allume et le flash est prêt à être utilisé. Bouton test Si le voyant de contrôle vert s'allume et vous appuyez sur le bouton test (3), vous déclenchez un flash. Déclenchement de radio Branchez une extrémité du câble du déclenchement de radio sur la lampe de flash et l'autre extrémité sur la caméra. Quand vous appuyez sur le déclencheur de la caméra, le flash se déclenche aussi. Réglage de puissance Avec le régulateur de puissance (9), vous réglez la luminosité de la lumière de flash. Tournez à gauche pour sélectionner l'intensité lumineuse la plus basse (1/32 de la puissance). Tournez à droite pour sélectionner l'intensité lumineuse la plus haute. Si vous réduisez l'intensité lumineuse, le premier flash a encore l'intensité lumineuse plus haute. En ce cas, un flash de test devrait donc être déclenché. Les flashs suivants auront l'intensité sélectionnée. Si vous augmentez l'intensité lumineuse, un tel flash de test n'est pas nécessaire. Changer le fusible Retirez le couvercle de fusible au-dessus de la prise du câble de courant et remplacez le fusible. Parapluie Si vous utilisez la lampe de flash avec un parapluie, tournez la face noire du capteur vers le parapluie. Interrupteur Marche/Arrêt (6) Signal sonore Marche/Arrêt (5) Affichage de service de flash et de fonctionnement (4) Bouton test (3) Connexion pour déclenchement de radio (2) Alimentation (1) Capteur (7) Remarque : En l'utilisant avec le parapluie, tournez la face noire du capteur vers le parapluie. Bouton pour lumière de mise au point (8) Réglage de puissance (9) (1/32 – 1/1) Fusible (10)reflecta gmbh, Junghansring 60, 72108 Rottenburg, Allemagne mail@reflecta.de www.reflecta.de Description des fonctions Marche/Arrêt (6) Poussez le bouton vers le haut pour mettre la lampe de flash en marche. Si la lampe de flash est connectée correctement à l'alimentation, l'affichage de service (4) s'allume et le flash se charge. Lumière de mise au point (8) En position centrale de l'interrupteur, la lumière de mise au point est désactivée. Si vous poussez l'interrupteur vers le haut (I), la lumière de mise au point est allumée. En position en bas (II), la lumière de mise au point est réglée à l'intensité maximale. Connexion synchro (prise jack de 3,5 mm) Connectez le câble synchro ou le déclenchement de radio pour la fonction correspondante. Réglage de puissance (9) Tournez le régulateur vers la droite pour sélectionner la puissance maximale. Si vous le tournez vers la gauche, vous réduisez la puissance (min. 1/32).

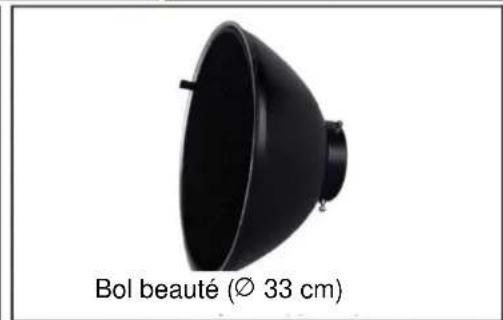

Accessoires optionnels

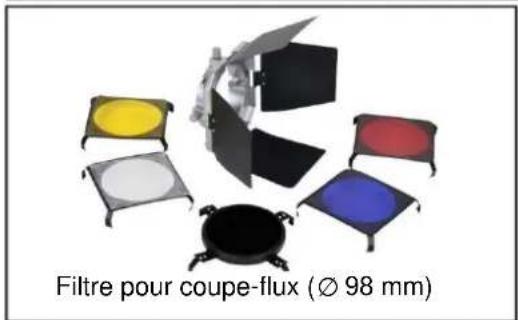

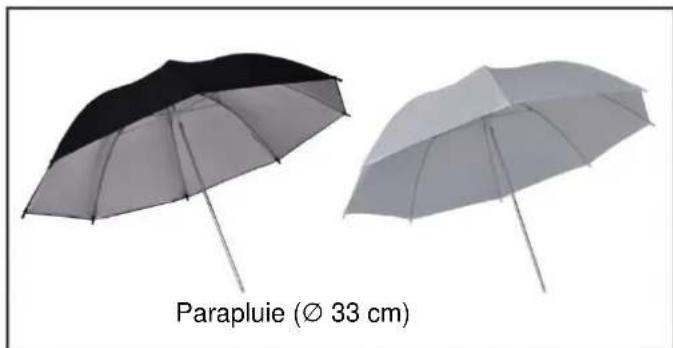

Parapluie (∅ 33 cm) Boîte à lumière S40x05 / S50/70 Filtre pour coupe-flux (

33 cm) Adaptateur spot (

La lampe de flash est connectée à l'alimentation et l'interrupteur Marche/Arrêt est en position Marche, mais la lampe de flash ne réagit pas. Défaut de fusible Introduisez un nouveau fusible (5 A) Défaut d'interrupteur Marche/Arrêt Réparation dans un atelier spécialisé Défaut de câble de courant Nouveau câble de courant L'affichage de service (4) est allumé, la lampe de flash est allumée. Si la lumière de mise au point est activée (8), la lumière ne s'allume pas. Défaut de l'ampoule de la lumière de mise au point Débranchez la lampe de flash et remplacez l'ampoule Défaut d'interrupteur Marche/Arrêt Réparation dans un atelier spécialisé La lampe de flash est allumée, l'affichage opérationnel s'allume vert, mais aucun flash n'est déclenché lorsque l'on appuie sur le bouton test Défaut de tube de flash Réparation dans un atelier spécialisé Défaut de circuit de déclenchement La lampe de flash ne peut pas être commandée par le capteur Le capteur ne détecte pas le signal de la source du déclenchement de radio pour le flash Vissez l'unité de capteur à fond dans le boîtier ; vérifiez la position du flash La lampe de flash ne peut pas être commandée par le déclenchement de radio Défaut de l'unité de déclenchement Remplacez l'unité de déclenchement Le temps d'ouverture réglé de la caméra n'est pas correct Réglez le temps d'ouverture de la caméra à la valeur correcte Le signal sonore ne s'arrête pas après que le flash ait déclenché correctement Défaut de circuit de courant de charge Réparation dans un atelier spécialiséreflecta gmbh, Junghansring 60, 72108 Rottenburg, Allemagne mail@reflecta.de www.reflecta.de Consignes de sécurité importantes Avant de monter ou démonter les accessoires ou de nettoyer ou entretenir la lampe de flash, arrêtez l'appareil et débranchez le câble de courant.

10. Utilisez seulement les lignes de courant raccordées fiablement à la terre.

Débranchez la lampe du secteur quand vous ne l'utilisez pas.

11. Un réchauffement du boîtier de la lampe pendant le fonctionnement est normal.

Un déclenchement de flash sans cesse devrait être utilisé exclusivement pour les cas spéciaux !

12. Veillez à ce que les accessoires (boîte à lumière, adaptateur spot) soient d'une

bonne qualité et aptes aux températures élevées.

13. N'utilisez pas la lampe de flash dans un environnement humide ou présentant des

températures de gelée ou très élevées.

14. L'appareil contient des condensateurs de haute qualité. Ne les touchez pas pour

éviter les chocs électriques. Seul le personnel qualifié est autorisé à démonter, réparer ou modifier ces composants.

15. Ne touchez pas le tube de flash et éviter de regarder directement le flash.

16. N'utilisez pas la lampe à la portée des enfants. Elle n'est pas un jouet.

17. En cas de dysfonctionnement ou quand la lampe de flash était mouillée, le

personnel qualifié doit faire un entretien.

18. Ces produits sont garantis 2 ans à partir de la date d'achat (les luminaires

Remarques : Les caractéristiques techniques et les informations dans ce mode d’emploi se réfèrent aux valeurs déterminées par calcul et mesurées dans un environnement de fonctionnement spécifique et une température normale (23°C). Sous réserve de modifications techniques ou erreurs d'impression. Les images peuvent différer de l'appareil réel.reflecta gmbh, Junghansring 60, 72108 Rottenburg, Allemagne mail@reflecta.de www.reflecta.dereflecta gmbh, Junghansring 60, 72108 Rottenburg, Allemagne mail@reflecta.de www.reflecta.de
