Produkttyp	2.1-Soundsystem mit Soundbar und Subwoofer
Modell	CCX 010
Marke	AudioAffairs
Abmessungen der Soundbar (B x T x H)	Ca. 800 x 64 x 64 mm
Abmessungen des Subwoofers (B x T x H)	Ca. 465 x 95 x 255 mm
Gewicht der Soundbar	Ca. 1,54 kg
Gewicht des Subwoofers	Ca. 3,2 kg
Stromversorgung	230 V ~ 50 Hz
Maximale Leistungsaufnahme	Ca. 20 W
Leistungsaufnahme im Standby	Weniger als 2 W
Audio-Ausgangsleistung	2 x 30 W + 60 W Subwoofer
Drahtlose Konnektivität	Bluetooth 4.2, Wi-Fi (IEEE 802.11 a/b/g/n/ac), integriertes Chromecast
Audioeingänge	HDMI ARC, OPTISCH, KOAXIAL, AUX (3,5-mm-Klinke)
Subwoofer-Ausgang	Cinch-Buchse
USB-Anschluss	Nur für Kundendienst (SERVICE ONLY)
Fernbedienung	Mit CR2025 3 V Batterie (im Lieferumfang)
Equalizer-Modi	NEWS, MOVIE, MUSIC
Wandmontage	Möglich, Halterungen inklusive (Abstand zwischen Bohrungen 740 mm)
Betriebstemperatur	5 °C bis 35 °C
Lieferumfang	Soundbar, Subwoofer, Fernbedienung, EU- und UK-Netzkabel, Audiokabel, Wandhalterungen, Bedienungsanleitung
Garantie	24 Monate ab Kaufdatum

Häufig gestellte Fragen - CCX 010 AudioAffairs

Wie verbinde ich mein CCX 010-System über HDMI ARC mit meinem Fernseher?

Stellen Sie sicher, dass Ihr Fernseher über einen HDMI-ARC-Eingang verfügt und aktivieren Sie die ARC-Funktion im Menü. Verbinden Sie ein HDMI-Kabel zwischen dem HDMI-ARC-Ausgang des Fernsehers und dem HDMI-ARC-Anschluss des Systems. Drücken Sie die Taste HDMI ARC auf der Fernbedienung; die weiße LED sollte leuchten. Wenn kein Ton ausgegeben wird, stellen Sie die Audioausgabe des Fernsehers auf PCM.

Was tun, wenn ich mit dem CCX 010-System keinen Ton habe?

Überprüfen Sie, ob das Gerät eingeschaltet und die Lautstärke nicht stummgeschaltet ist (Taste MUTE). Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist (HDMI ARC, OPTISCH, KOAXIAL, AUX, Bluetooth). Kontrollieren Sie die Verbindungen und prüfen Sie bei HDMI ARC, ob der Fernseher das Audiosignal sendet.

Wie kopple ich mein Smartphone über Bluetooth mit dem System?

Schalten Sie das System ein, drücken Sie die Taste BT auf der Fernbedienung (die LED blinkt blau). Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach Geräten. Wählen Sie AudioAffairsCCX010xxxx (die Zahlen entsprechen der MAC-Adresse). Ein doppelter Piepton bestätigt die Verbindung und die LED leuchtet dauerhaft blau.

Wie setze ich das System auf Werkseinstellungen zurück?

Drücken Sie während des Startvorgangs die Taste RESET auf der Rückseite des Geräts etwa 5 Sekunden lang, bis die LED rot blinkt. Das System wird neu gestartet wie beim ersten Einschalten. Die Bluetooth- und Chromecast-Verbindungen müssen neu konfiguriert werden.

Kann ich die Soundbar an der Wand montieren? Wie?

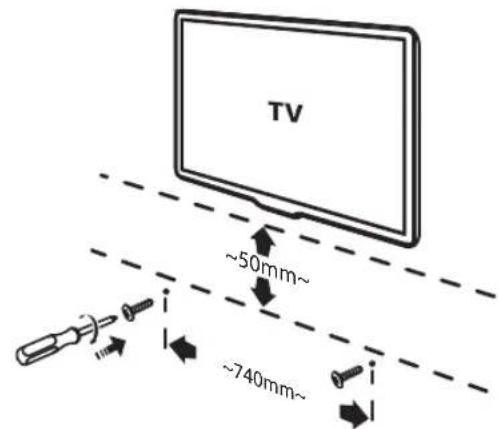

Ja, Wandhalterungen sind im Lieferumfang enthalten. Lösen Sie die 4 seitlichen Schrauben an der Rückseite der Soundbar, befestigen Sie die Halterungen und hängen Sie die Soundbar an Schrauben, die mit einem Abstand von 740 mm und mindestens 50 mm unter dem Fernseher an der Wand angebracht sind. Stellen Sie sicher, dass sich keine Rohre in der Wand befinden.

Wie reinige ich das CCX 010-System?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, bei Bedarf leicht angefeuchtet. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, die die Oberfläche beschädigen könnten.

Das System verbindet sich nicht mit Chromecast, was tun?

Stellen Sie sicher, dass Ihr Smartphone und das System im selben Wi-Fi-Netzwerk sind und Bluetooth aktiviert ist. Installieren Sie die App Google Home. Öffnen Sie sie, tippen Sie auf das +-Symbol oben rechts und folgen Sie den Anweisungen. Das System sollte unter dem Namen AudioAffairsCCX010xxxx angezeigt werden. Die dauerhaft weiße LED bestätigt die Verbindung.

Wie groß ist die Reichweite der Bluetooth-Verbindung?

Die maximale Reichweite beträgt etwa 8 Meter ohne Hindernisse. Dicke Wände oder Störungen können diese Entfernung verringern. Wenn die Verbindung instabil ist, nähern Sie die Geräte einander an.

Wie stelle ich den Equalizer ein?

Drücken Sie mehrmals die Taste EQ auf der Fernbedienung, um zwischen den Modi NEWS (grün blinkende LED), MOVIE (orange LED) und MUSIC (blaue LED) umzuschalten. Wählen Sie je nach Inhalt.

Das System schaltet sich von selbst aus, ist das normal?

Ja, aus Energiespargründen schaltet das System nach etwa 15 Minuten ohne Audiosignal automatisch in den Standby-Modus. Um es wieder einzuschalten, drücken Sie die Taste ⏻ auf der Fernbedienung oder am Gerät. Kann diese Funktion deaktiviert werden? Nein, sie ist gemäß den Normen erforderlich.

BEDIENUNGSANLEITUNG CCX 010 AudioAffairs

CCX_010_SprachenIVZ.fm Seite 2 Dienstag, 11. September 2018 10:59 10

DE

2.1 Soundsystem

2.1 Soundsystem

Deutsch......4

English......38

Français....70

Italiano......104

DE

2.1 Soundsystem

INHALT

1. Herzlichen Dank für Ihr Vertrauen! 5
2. Allgemein 5
3. Lieferumfang....7
4. Sicherheitshinweise....7
5. Geräteübersicht 11
6. Aufstellen des Gerätes / Wandmontage 15

6.1. Aufstellen 15

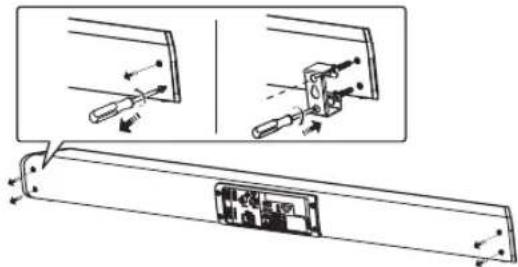

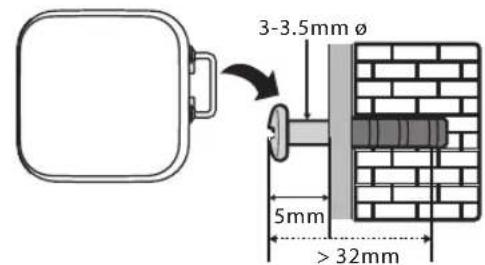

6.2. Wandmontage ....16

1. Externe Geräte anschließen 17

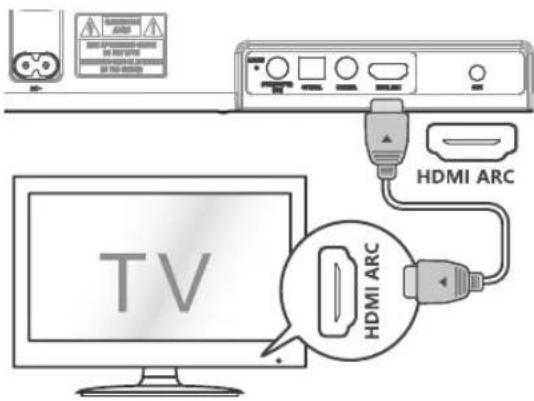

7.1. HDMI ARC-Anschluss 17

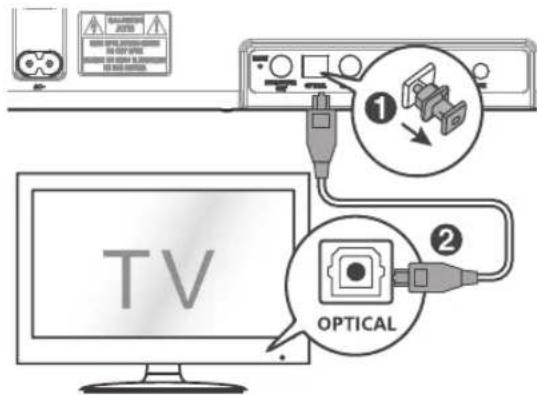

7.2. OPTICAL-Anschluss 18
7.3. COAXIAL-Anschluss ....19
7.4. AUX-Anschluss ....20
7.5. SERVICE ONLY 21

1. Stromversorgung....21

2. Bedienen....22

9.1. Ein- und ausschalten mit dem Netzschalter 22
9.2. Quellen aufrufen 22
9.3. Lautstärke regeln ....23
9.4. Equalizer einstellen 23

1. Bluetooth-Verbindung herstellen 24

2. Chromecast.... 26

3. Software-Update.... 28
4. Werkseinstellung 28
5. Reinigung 28
6. Problemlösungen 29
7. Entsorgen 30
8. Technische Daten.... 31
9. Hotline 32
10. Garantie 33

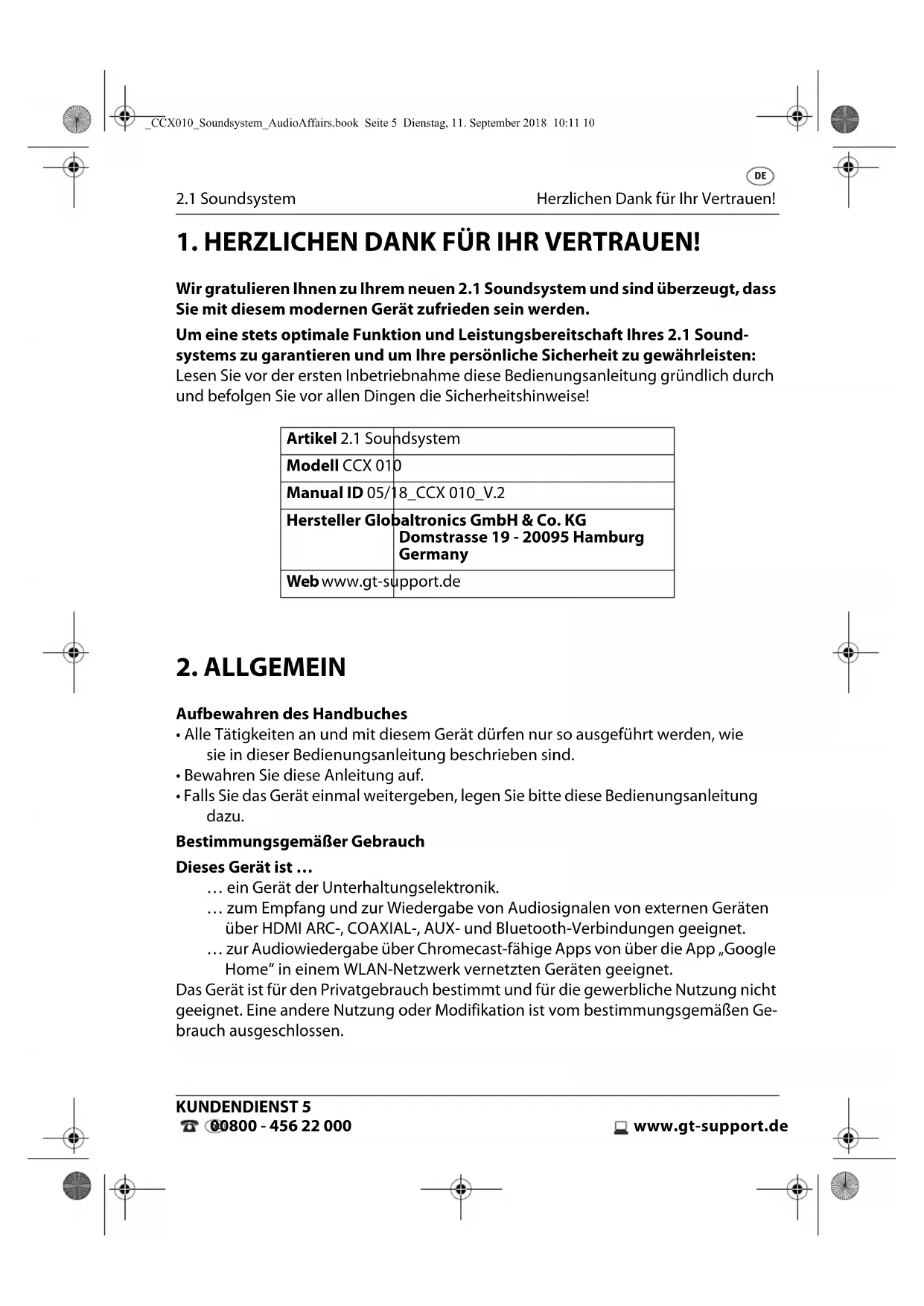

1. HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir gratulieren Ihnen zu Ihrem neuen 2.1 Soundsystem und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihres 2.1 Soundsystems zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Artikel 2.1 Soundsystem

Modell CCX 010

Manual ID 05/18_CCX 010_V.2

Hersteller Globaltronics GmbH & Co. KG Domstrasse 19 - 20095 Hamburg Germany

Web www.gt-support.de

2. ALLGEMEIN

Aufbewahren des Handbuches

• Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.
  • Bewahren Sie diese Anleitung auf.
• Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ...

... ein Gerät der Unterhaltungselektronik.
... zum Empfang und zur Wiedergabe von Audiosignalen von externen Geräten über HDMI ARC-, COAXIAL-, AUX- und Bluetooth-Verbindungen geeignet.
… zur Audiowiedergabe über Chromecast-fähige Apps von über die App „Google Home“ in einem WLAN-Netzwerk vernetzten Geräten geeignet.

Das Gerät ist für den Privatgebrauch bestimmt und für die gewerbliche Nutzung nicht geeignet. Eine andere Nutzung oder Modifikation ist vom bestimmungsgemäßen Gebrauch ausgeschlossen.

DE

Allgemein 2.1 Soundsystem

Auszeichnungen/Symbole

Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

Hinweise zur Konformitätserklärung

CE

Hiermit erklärt die Globaltronics GmbH, dass sich dieses Produkt in Über- einstimmung mit den grundlegenden Anforderungen und den anderen, relevanten Vorschriften der RED Richtlinie 2014/53/EU, der ErP- Richtlinie 2009/125/EG, der Niederspannungs-Richtlinie 2014/35/EU sowie der ROHS-Richtlinie 2011/65/EG befindet.

Die vollständige Konformitätserklärung und diese Bedienungsanleitung im PDF-Format finden Sie im Internet unter www.gt-support.de.

Energiesparen: Ganz automatisch!

HINWEIS: Neue Ausschaltautomatik!

Aufgrund gesetzlicher Vorgaben zum Einsparen von Energie verfügt dieses Gerät über eine Ausschaltautomatik. Das Gerät wird automatisch in den Standby-Betrieb geschaltet, wenn es 15 Minuten kein Audiosignal empfangen hat und nicht bedient wurde.

Dieses Symbol kennzeichnet das Produkt als Gerät der Schutzklasse II. Geräte mit dieser Schutzklasse verfügen über eine verstärkte oder eine doppelte Isolierung.

Typenschild

Das Typenschild mit den technischen Angaben befindet sich auf der Rückseite des Gerätes.

Hinweis zu Marken

Die Bluetooth Wortmarke und das Bluetooth Logo sind eingetragene Warenzeichen der Bluetooth SIG Inc. (Special Interest Group).

6 KUNDENDIENST

www.gt-support.de

00800 - 456 22 000

2.1 Soundsystem

Lieferumfang

3. LIEFERUMFANG

• 2 . 1 S o u n d s y s t e m

• Fernbedienung
• Batterie Typ CR 2025, 3 V (bereits eingelegt)
• Netzkabel EU
• Netzkabel UK
  • Audiokabel 3,5 mm Klinkenstecker auf 2x Cinch-Stecker
  • Audiokabel 3,5 mm Klinkenstecker mit 1x Winkelstecker

• 2 W a n d h a l t e r u n g e n

• 2 S c h r a u b e n

• Bedienungsanleitung und Garantiekarte

4. SICHERHEITSHINWEISE

GEFAHR für Kinder und Personen mit Einschränkungen

• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR von Stromschlag durch Feuchtigkeit

• Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektrischen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllten Vasen oder Ähnliches auf oder in die Nähe des Gerätes.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausgelegt. Beachten Sie die in den technischen Daten angegebenen Umgebungsbedingungen.
• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.

DE

Sicherheitshinweise 2.1 Soundsystem

- Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzstecker aus der Steckdose ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.

GEFAHR durch Stromschlag

• Ziehen Sie bei Beschädigungen des Netzkabels oder des Gerätes sofort den Netzstecker aus der Steckdose.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzkabel aufweist.
• Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. Reparaturen am Gehäuse und am Netzkabel dürfen ausschließlich vom Service Center vorgenommen werden.

Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch eine besondere Anschlussleitung ersetzt werden, die bei unserem Service Center erhältlich ist.

• Schließen Sie das Netzkabel nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an. Die Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.
• Verlegen Sie alle Kabel so, dass sie nicht zur Stolperfalle werden.
• Achten Sie beim Aufstellen des Gerätes darauf, dass das Netzkabel nicht eingeklemmt oder gequetscht wird. Halten Sie das Netzkabel von heißen Oberflächen und scharfen Kanten fern.
• Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
• Ziehen Sie den Netzstecker aus der Steckdose, ... ... wenn Sie das Gerät nicht benutzen, ... wenn Sie das Gerät reinigen wollen und ... bei Gewitter.
• Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.
• Das Gerät ist nach dem Ausschalten nicht vom Netz getrennt.

BRANDGEFAHR

- Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.

2.1 Soundsystem

Sicherheitshinweise

DE

GEFAHR durch Batterien

• Halten Sie neue und alte Batterien von Kindern fern.
• Batterien können lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt oder ist auf andere Art in den Körper gelangt, muss sofort ärztliche Hilfe in Anspruch genommen werden. Anderenfalls kann es innerhalb von 2 Stunden zu schweren inneren Verätzungen kommen, die zum Tode führen können.
  • Die Batterie darf nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen der Batterie.
• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.
• Beachten Sie beim Einlegen der Batterie die richtige Polarität (+/-).
• Entfernen Sie die Batterie aus der Fernbedienung, wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen. Die Batterie könnte auslaufen und die Fernbedienung beschädigen.
• Wenn sich das Batteriefach nicht richtig verschließen lässt, dürfen Sie die Fernbedienung nicht mehr benutzen und diese ist von Kindern fernzuhalten.
• Setzen Sie die Batterie keinen extremen Bedingungen aus, legen Sie z. B. die Fernbedienung nicht auf Heizkörpern ab und setzen Sie sie nicht direkter Sonneneinstrahlung aus. Es besteht ansonsten erhöhte Auslaufgefahr.
• Nehmen Sie eine leere Batterie umgehend aus der Fernbedienung! Es besteht eine erhöhte Auslaufgefahr.
• Wenn Batterieflüssigkeit ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Flüssigkeit die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

WARNUNG vor Unfällen durch falschen Aufbau

- Stellen Sie keine Fernsehgeräte oder andere Geräte auf den Subwoofer, die schwerer als 35 kg sind und/oder deren Standfuß die Maße von 46 x 25 cm überschreiten.

- Stellen Sie andere Geräte immer mittig auf den Subwoofer, damit sie nicht herunterfallen. Beachten Sie dafür auch die Zeichnung - siehe Seite 15.

DE

Sicherheitshinweise 2.1 Soundsystem

WARNUNG vor Sachschäden

• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.
• Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.
• Sorgen Sie für eine ausreichende Belüftung rund um das Gerät. Halten Sie zu allen Seiten einen Abstand von mindestens 10 cm ein. Bedecken Sie das Gerät nicht (z. B. durch Zeitschriften, Tischdecken, Vorhänge, usw.).
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauffällt.
• Das Gerät ist mit rutschfesten Kunststofffüßen ausgestattet. Da Möbel mit einer Vielfalt von Lacken und Kunststoffen beschichtet sind und mit unterschiedlichen Pflegemitteln behandelt werden, kann nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Kunststofffüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter das Gerät.
• Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

5. GERÄTEÜBERSICHT

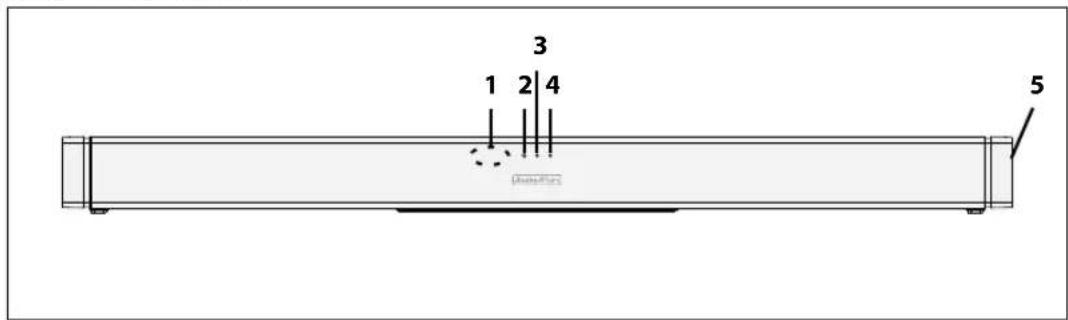

Gerät - Vorderseite

1 Infrarotsensor
2 LED Standby-Betrieb: leuchtet rot
3 LED AUX: leuchtet grün

Bluetooth:

• bestehende Verbindung: leuchtet blau
• Verbindungssuche: blinkt blau

OPTICAL: leuchtet orange

COAXIAL: leuchtet lila

HDMI ARC: leuchtet weiß

4 LED

Doppelblinken weiß: Gerät befindet sich im WLAN-Netzwerk-Einrichtungsmodus

Leuchtet weiß: Gerät befindet sich im Chromecast-Modus

Doppelblinken orange: Software-Update

5 seitliches Bedienfeld

DE

Geräteübersicht 2.1 Soundsystem

Gerät - Seitliches Bedienfeld

6 Eingangsquelle auswählen
7 Einschalten / in Standby schalten
8 + Lautstärke erhöhen
9 Auf Bluetooth umschalten
10 – Lautstärke verringern

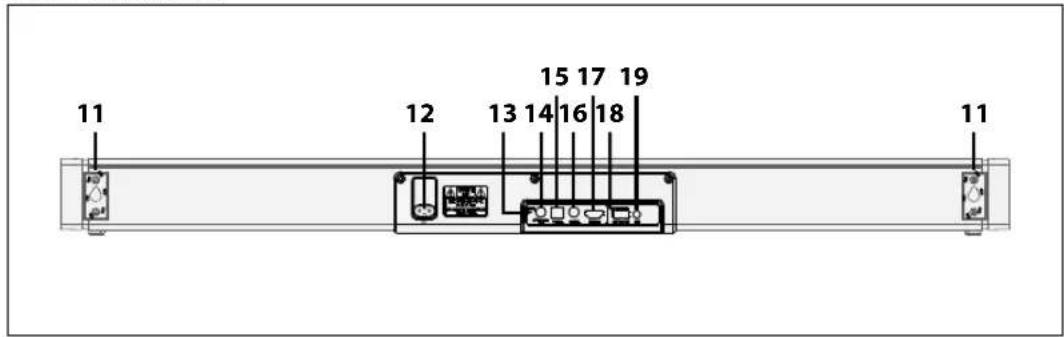

Gerät - Rückseite

11 Schrauben für Wandhalterung
12 AC\~ Anschluss für Netzkabel
13 RESET Taste ca. 3 Sekunden drücken, um das Gerät auf Werkseinstellung zurückzusetzen.
14 SUBWOOFER OUT Anschluss für den Cinch-Stecker des Subwoofers
15 OPTICAL Anschluss für TOSLINK-Kabel
16 COAXIAL Anschluss für Cinch-Kabel
17 HDMI ARC Anschluss für HDMI ARC-Kabel
18 SERVICE ONLY Nur für Service: USB-Anschluss
19 AUX Anschluss für 3,5 mm Klinkenkabel

12 KUNDENDIENST

www.gt-support.de 00800-45622000

2.1 Soundsystem

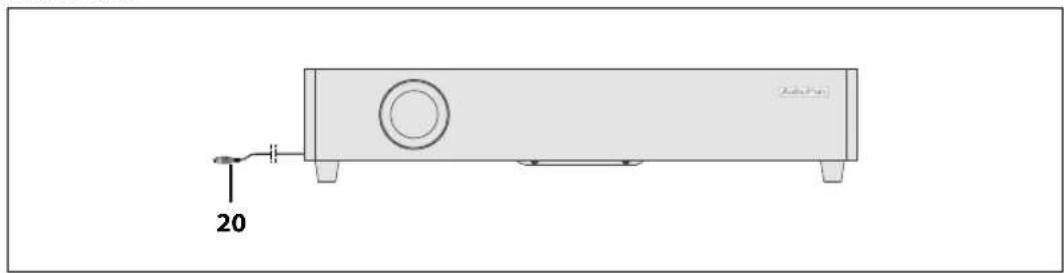

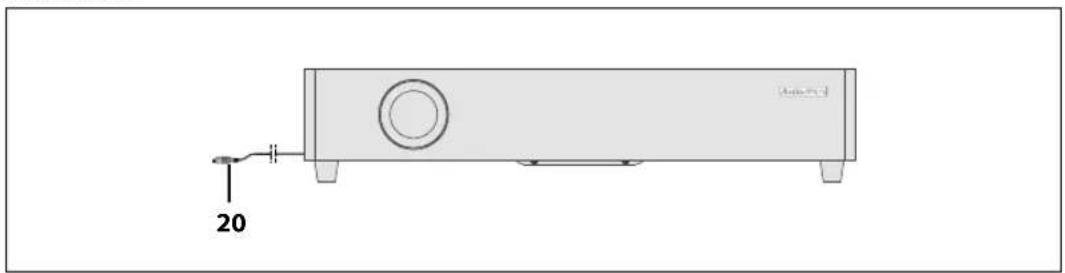

Subwoofer

Geräteübersicht 2.1 Soundsystem

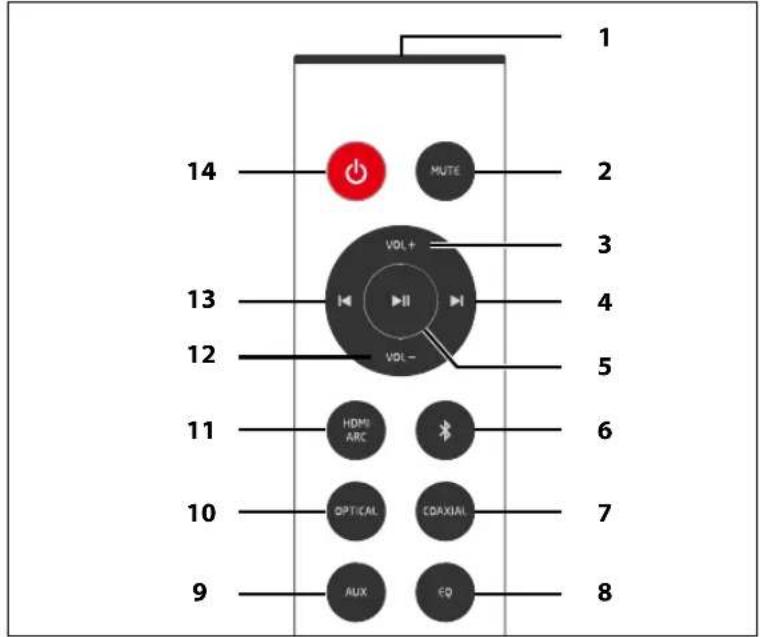

Fernbedienung

1 Infrarot-Sender

2 M U T E Ton stumm schalten / auf eingestellte Lautstärke schalten

3 V O L + Lautstärke erhöhen

4 ▶I Bei Bluetooth: zum nächsten Titel

5 ▶II Bei Bluetooth: Start/Pause / aus Pause wieder starten

6 Auf Bluetooth umschalten gedrückt halten: Bluetooth-Verbindung aufbauen/lösen

7 COAXIAL Auf Eingang COAXIAL schalten

8 E Q Klangeinstellung auswählen

9 A U X Auf Eingang AUX schalten

10 OPTICAL Auf Eingang OPTICAL schalten

11 HDMI ARC Auf Eingang HDMI ARC schalten

12 VOL- Lautstärke verringern

13 I◀ Bei Bluetooth: zurück an den Titelanfang (2x drücken zum vorherigen Titel)

14 ⏻ Einschalten / in Standby schalten

2.1 Soundsystem

Aufstellen des Gerätes / Wandmontage

DE

6. AUFSTELLEN DES GERÄTES / WANDMONTAGE

• Entfernen Sie alle Verpackungsteile vollständig.
• Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus. Achten Sie auf eine ausreichende Belüftung des Gerätes von allen Seiten.

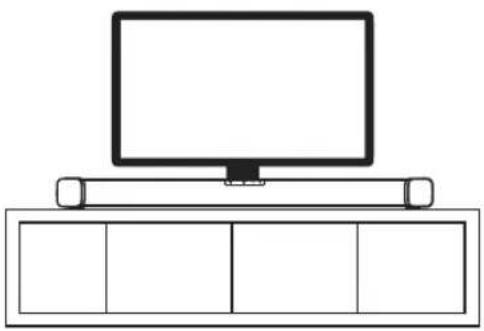

6.1 AUFSTELLEN

GEFAHR! Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus. Achten Sie auf eine ausreichende Belüftung des Gerätes.

• Stellen Sie das Gerät auf eine ebene Fläche.
• Achten Sie darauf, dass eine Steck-dose in der Nähe ist.
• Wenn Sie das Gerät an einem Fernseher anschließen, platzieren Sie das Gerät möglichst mittig unterhalb des Fernsehers.

VORSICHT:

• Stellen Sie keine Fernseher oder andere Geräte auf den Subwoofer, die schwerer als 35 kg sind.
• Stellen Sie keine Fernseher oder andere Geräte auf den Subwoofer, deren Standfuß größer als 46 x 25 cm ist.
• Stellen Sie andere Geräte immer mittig auf den Subwoofer, damit sie nicht herunterfallen. Beachten Sie dafür die Zeichnung unten.

1. Bestimmen Sie einen Platz für das 2.1 Soundsystem. Achten Sie darauf, dass ...

2. eine Steckdose in der Nähe ist;

3. genug Platz nach oben ist, für den Fall, dass Sie einen Fernseher auf den Subwoofer stellen möchten;

4. ein Fernseher und ggf. andere Geräte (z. B. Set-Top-Box, DVD-Player) in der Nähe aufgestellt werden können, falls Sie ihn nicht auf den Subwoofer stellen wollen/können.

5. Schließen Sie das oder die Zuspielgerät/-e an (siehe "Externe Geräte anschließen" auf Seite 17). Achten Sie dabei stets auf den sicheren Stand aller Geräte.

DE

Aufstellen des Gerätes / Wandmontage 2.1 Soundsystem

6.2 WANDMONTAGE

WARNUNG!

Beachten Sie bei der Wandmontage:

• Das Befestigungsmaterial muss auf die Beschaffenheit der Wand abgestimmt sein. Verwenden Sie ggf. anderes Befestigungsmaterial als das Mitgelieferte.
• Vergewissern Sie sich, dass sich am Montageort in der Wand keine Leitungen (z. B. Strom, Wasser, Gas) befinden.
• Lassen Sie ggf. die Wandmontage durch einen Fachmann ausführen.

1. Lösen Sie die 4 Schrauben an den seitlichen Enden auf der Rückseite des Gerätes.
2. Befestigen Sie mit diesen Schrauben die Wandhalterungen am Gerät.

1. Bohren Sie 2 Löcher auf gleicher Höhe im Abstand von 740 mm. Der Abstand zum darüber hängenden Fernseher soll mindestens 50 mm betragen.
2. Stecken Sie die Dübel in die Bohrlöcher.

1. Drehen Sie die Schrauben in die Dübel. Drehen Sie diese nur so weit hinein, bis der Schraubenkopf noch 5 mm Abstand zur Wand hat.

2. Stecken Sie alle verwendeten Kabel in die Anschlüsse auf der Rückseite des Gerätes.

3. Verbinden Sie das Netzkabel mit dem Gerät.
4. Hängen Sie das Gerät mit den Wandhalterungen an den Schrauben auf.

2.1 Soundsystem

Externe Geräte anschließen

DE

7. EXTERNE GERÄTE ANSCHLIEßEN

WARNUNG!

• Regeln Sie die Lautstärke der Geräte herunter, bevor Sie sie miteinander verbinden.
• Schalten Sie alle Geräte aus, bevor Sie sie miteinander verbinden und beachten Sie die Anleitungen der Geräte, die Sie anschließen möchten.

7.1 HDMI ARC-ANSCHLUSS

HDMI (ARC)

ARC steht für „Audio Return Channel“ und bedeutet, dass Tonsignale in beide Richtungen übertragen werden können. Ein mit HDMI (ARC) ausgerüstetes Gerät kann sowohl Audio-Signale empfangen, als auch senden.

HDMI (CEC)

CEC steht für „Consumer Electronics Control“. Wenn zwei oder mehr CEC-Geräte miteinander verbunden sind, dann können mindestens die Grundfunktionen wie ein- und ausschalten über eine Fernbedienung geschaltet werden.

Beispiel: Das 2.1 Soundsystem ist über ein CEC taugliches HDMI-Kabel mit einem CEC-fähigen Fernseher verbunden. Wird der Fernseher nun mit der Fernbedienung des Fernsehers eingeschaltet, schaltet sich auch das 2.1 Soundsystem ein. (Allerdings muss der Fernseher ein Signal senden und empfangen. Wenn der Fernseher z. B. das Fernsehsignal über eine Set-Top-Box empfängt, muss diese auch eingeschaltet sein.)

Um die ARC Funktion nutzen zu können, müssen externe Geräte, die an das 2.1 Soundsystem angeschlossen sind, auch über eine ARC fähige HDMI Schnittstelle verfügen. In Kombination mit einem HDMI ARC tauglichen Fernseher kann so der Ton ohne ein zusätzliches Audiokabel zum 2.1 Soundsystem gesendet werden.

DE

Externe Geräte anschließen 2.1 Soundsystem

1. Prüfen Sie, ...

... ob das externe Gerät über einen HDMI ARC Eingang verfügt.

... ob am externen Gerät die ARC Funktion dauerhaft auf allen HDMI-Anschlüssen verwendet werden kann, oder, ob die ARC Funktion erst eingeschaltet werden muss. Schauen Sie hierzu in das Handbuch des externen Gerätes.

1. Schalten Sie ggf. die ARC-Funktion im Menü des externen Gerätes ein.

2. Verbinden Sie mit einem HDMI-Kabel den HDMI ARC-Ausgang des externen Gerätes, mit der Buchse HDMI ARC.

3. Drücken Sie die Taste, um das 2.1 Soundsystem einzuschalten und schalten Sie auch das externe Gerät ein.

4. Für die Wiedergabe drücken Sie die Taste HDMI ARC auf der Fernbedienung des 2.1 Soundsystems. Die LED leuchtet weiß.

5. Starten Sie dann die Wiedergabe am externen Gerät. Bei einer korrekten Verbindung können Sie nun den Ton des 2.1 Soundsystems über die Fernbedienung des Fernsehers steuern.

HINWEIS: Wenn Sie nach einigen Sekunden keinen Ton über das 2.1 Soundsystem hören, stellen Sie im Menü des Fernsehers den Tonausgang auf PCM.

7.2 OPTICAL-ANSCHLUSS

Für den Anschluss externer Geräte an die Buchse OPTICAL benötigen Sie ein TOSLINK-Kabel. Das Kabel ist nicht im Lieferumfang enthalten.

1. Ziehen Sie die Schutzkappe aus der Buchse OPTICAL und entfernen evtl. Schutzkappen von den Steckern des TOSLINK-Kabels.
2. Verbinden Sie mit einem TOSLINK-Kabel den optischen Ausgang des externen Gerätes mit der Buchse OPTICAL.
3. Drücken Sie die Taste, um das 2.1 Soundsystem einzuschalten und schalten Sie auch das externe Gerät ein.

2.1 Soundsystem

Externe Geräte anschließen

DE

1. Für die Wiedergabe drücken Sie die Taste OPTICAL auf der Fernbedienung des 2.1 Soundsystems. Die LED leuchtet orange.
2. Starten Sie dann die Wiedergabe am externen Gerät. Die Lautstärke kann über das externe Gerät und das 2.1 Soundsystem eingestellt werden.

HINWEIS: Es kann sinnvoll sein, die Lautstärke am externen Gerät auszuschalten und den Ton nur über das 2.1 Soundsystem zu hören.

1. Schalten Sie beide Geräte aus, bevor Sie die Verbindung wieder trennen.

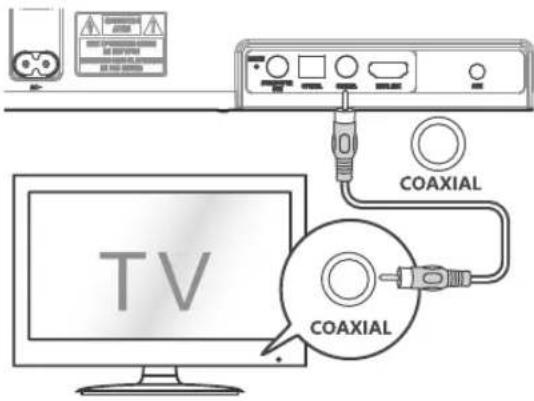

7.3 COAXIAL-ANSCHLUSS

HINWEIS: Eventuell muss bei Ihrem Fernseher die Tonausgabe auf den Coaxial-Ausgang umgestellt werden.

Für den Anschluss externer Geräte an die COAXIAL Buchse benötigen Sie ein Coaxial-Kabel. Das Kabel ist nicht im Lieferumfang enthalten.

1. Verbinden Sie mit einem Coaxialkabel den Coaxial-Ausgang des externen Gerätes mit der Buchse COAXIAL.
2. Drücken Sie die Taste, um das 2.1 Soundsystem einzuschalten und schalten Sie auch das externe Gerät ein.
3. Für die Wiedergabe drücken Sie die Taste COAXIAL auf der Fernbedienung des 2.1 Soundsystems. Die LED leuchtet lila.
4. Starten Sie dann die Wiedergabe am externen Gerät. Die Lautstärke kann über das externe Gerät und das 2.1 Soundsystem eingestellt werden.

HINWEIS: Es kann sinnvoll sein, die Lautstärke am externen Gerät auszuschalten und den Ton nur über das 2.1 Soundsystem zu hören.

1. Schalten Sie beide Geräte aus, bevor Sie die Verbindung wieder trennen.

DE

Externe Geräte anschließen 2.1 Soundsystem

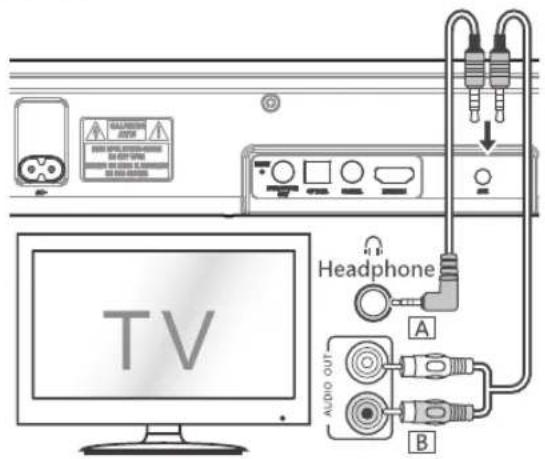

7.4 AUX-ANSCHLUSS

Über die Buchse AUX können Sie z. B. den Kopfhörer- oder den Stereoausgang Ihres Fernsehers anschließen. Das Kabel muss an einem Ende einen 3,5 mm Klinkenstecker für die Buchse AUX haben. Welcher Stecker sich am anderen Ende befinden muss, hängt vom Audio-Ausgang des externen Gerätes ab. (Ein Audiokabel 3,5 mm Klinkenstecker auf 2x Cinch-Stecker und ein Audiokabel 3,5 mm Klinkenstecker mit 1x Winkelstecker werden mitgeliefert.)

1. Verbinden Sie mit einem Audiokabel den Audio-Ausgang des externen Gerätes mit der Buchse AUX.
2. Drücken Sie die Taste, um das 2.1 Soundsystem einzuschalten und schalten Sie auch das externe Gerät ein.
3. Für die Wiedergabe drücken Sie die Taste AUX auf der Fernbedienung des 2.1 Soundsystems. Die LED leuchtet grün.
4. Starten Sie dann die Wiedergabe am externen Gerät. Die Lautstärke kann über das externe Gerät und das 2.1 Soundsystem eingestellt werden.

HINWEISE:

- Es kann sinnvoll sein, die Lautstärke am externen Gerät auszuschalten und den Ton nur über das 2.1 Soundsystem zu hören.

- Einige Fernsehgeräte schalten alle Tonausgänge aus, wenn ein Stecker in den Kopfhörerausgang gesteckt wurde.

1. Schalten Sie beide Geräte aus, bevor Sie die Verbindung wieder trennen.

HINWEIS: Ist die Wiedergabe verzerrt, kann es daran liegen, dass die Lautstärke am externen Gerät zu hoch eingestellt ist. Regeln Sie die Lautstärke am externen Gerät herunter und erhöhen Sie stattdessen die Lautstärke am 2.1 Soundsystem.

7.5 SERVICE ONLY

Diese USB-Buchse ist nur für Service-Zwecke vorgesehen und nicht zum Aufladen von Geräten geeignet.

8. STROMVERSORGUNG

Batterie der Fernbedienung einlegen/wechseln

GEFAHR! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.

HINWEIS: Die Fernbedienung wird mit einer eingelegten Batterie geliefert. Ziehen Sie vor dem ersten Einsatz den Kunststoffstreifen aus der Fernbedienung.

1. Entnehmen Sie den Batterieträger, indem Sie die Feder am Batteriefach nach innen drücken und ihn in Pfeilrichtung aus der Fernbedienung ziehen.
2. Legen Sie die Batterie (CR2025 3V) ein, bzw. tauschen Sie die alte Batterie gegen eine neue. Der Pluspol (+) der Batterie muss nach oben zeigen.
3. Schieben Sie das Batteriefach wieder in die Fernbedienung.

Netzanschluss

1. Schließen Sie alle Geräte an, bevor Sie die Stromversorgung herstellen.
2. Stecken Sie das flache Ende des Netzsteckers in den Anschluss AC\~ am Gerät.
3. Stecken Sie den Netzstecker in eine gut zugängliche Steckdose, deren Spannung der Angabe auf dem Typenschild entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

DE

Bedienen 2.1 Soundsystem

9. BEDIENEN

Dieses Kapitel stellt die Grundbedienung des 2.1 Soundsystems vor.

Alle Einstellungen können Sie bequem mit der Fernbedienung vornehmen. Die Grundfunktionen können Sie auch mit den Tasten am Gerät ausführen. In der Anleitung wird in der Regel die Bedienung mit der Fernbedienung beschrieben.

9.1 EIN- UND AUSSCHALTEN MIT DEM NETZSCHALTER

Nach dem Verbinden der Soundbar mit der Stromversorgung schaltet sich das Gerät in den Stromsparmodus (Standby-Betrieb).

• Mit der Taste außer Fernbedienung oder der Taste am Gerät schalten Sie die Soundbar in den Stromsparmodus (Standby-Betrieb).
• Aus dem Stromsparmodus schalten Sie das Gerät durch Drücken der Taste ein Es befindet sich im zuletzt gewählten Modus.
• Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

HINWEIS: Wenn das Gerät ca. 15 Minuten kein Signal empfängt, schaltet es sich automatisch in den Standby-Modus.

9.2 QUELLEN AUFRUFEN

Um auf die unterschiedlichen Tonquellen umzuschalten, verwenden Sie die Fernbedienung oder die Taste am Gerät.

Tonquelle angeschlossen an/über	Auf der Fernbedienung drücken	LED
HDMI ARC HDMI leuchtet weiß
OPTICAL OPTICAL leuchtet orange
COAXIAL	COAX	leuchtet lila
AUX	AUX	leuchtet grün
Bluetooth-Verbindung	BT	• bestehende Verbindung: leuchtet blau• Verbindungssuche: blinkt blau

- Drücken Sie die Taste am Gerät so oft, bis die leuchtet/blinkt.

entsprechende LED wie gewünscht

9.3 LAUTSTÄRKE REGELN

• Verwenden Sie die Tasten VOL +/-, um die Lautstärke einzustellen. Wenn die maximale oder minimale Lautstärke erreicht ist, erscheint VOL MAX oder VOL MIN im Display.
  • Am Gerät drücken Sie die Tasten +/-, um die Lautstärke zu verstellen.
• Drücken Sie die Taste MUTE, um den Ton vorübergehend auszuschalten. Mit der Taste MUTE oder den Tasten VOL +/- schalten Sie den Ton wieder ein.

Ton und Verbindungsarten

Je nachdem, mit welcher Verbindung Sie den Ton vom Fernseher zum 2.1 Soundsystem übertragen, kann die Toneinstellung nur am 2.1 Soundsystem oder auch am Fernseher eingestellt werden. Dies kann auch von Fernseher zu Fernseher unterschiedlich sein.

- Wenn Sie mit einem HDMI (ARC) Fernseher arbeiten und dieser über ein HDMI (ARC)-Kabel mit dem 2.1 Soundsystem verbunden ist, können Sie die Lautstärke über die Fernbedienung des Fernsehers oder die Fernbedienung des 2.1 Soundsystems regeln. In beiden Fällen wird nur die Lautstärke am 2.1 Soundsystem geändert.

- Wenn Sie mit einem Audiokabel den Eingang AUX mit dem Fernseher verbunden haben, regeln Sie die Lautstärke der Geräte immer mit den jeweils eigenen Fernbedienungen.

9.4 EQUALIZER EINSTELLEN

Um den Ton Ihren Wünschen anzupassen, gibt es drei verschiedene Einstellungen: NEWS, MOVIE und MUSIC. Drücken Sie wiederholt die Taste EQ, bis die entsprechende LED wie gewünscht blinkt.

Equalizer LED
NEWS (für Nachrichten) blinkt grün
MOVIE (für Spielfilme) blinkt orange
MUSIC (für Musik) blinkt blau

DE

Bluetooth-Verbindung herstellen 2.1 Soundsystem

10. BLUETOOTH-VERBINDUNG HERSTELLEN

Die Funktechnik Bluetooth ermöglicht es, mit dieser Schnittstelle ausgerüsteten Geräten, kabellos Daten zu übertragen. Sie können z. B. von einem mit Bluetooth ausgerüsteten Mobiltelefon dort gespeicherte Musikdateien abspielen und mit dem

2.1 Soundsystem wiedergeben. Die Reichweite zwischen den gekoppelten Geräten kann bis zu 8 Metern betragen.

1. Drücken Sie die Taste, um das 2.1 Soundsystem einzuschalten und schalten Sie auch das externe Gerät ein.
2. Drücken Sie auf der Fernbedienung die Taste . Die LED blinkt blau.
3. Aktivieren Sie die Bluetooth-Verbindung des Abspielgerätes. Das Abspielgerät sucht nun nach Geräten, mit denen es sich verbinden kann.
4. Das Abspielgerät sollte nun die Gerätekennung AudioAffairsCCX010xxxx empfangen.
5. Stellen Sie nun am Abspielgerät die Verbindung zum 2.1 Soundsystem her. Aktivieren Sie dazu die Meldung AudioAffairsCCX010xxxx auf dem Abspieler.
6. Wenn die Verbindung hergestellt wird, ertönen zwei Pieptöne. Auf dem Abspielgerät erscheint z. B. die Meldung „Verbunden“. Die LED am 2.1 Soundsystem leuchtet konstant blau.
7. Starten Sie die Wiedergabe am Bluetooth-Abspieler.

Die Lautstärke kann über das externe Gerät und das 2.1 Soundsystem eingestellt werden.

Neue Bluetooth-Verbindung herstellen

Wenn Sie eine Bluetooth-Verbindung beenden wollen, um ein anderes Bluetooth-Gerät mit dem 2.1 Soundsystem zu verbinden, gehen Sie so vor:

1. Drücken und halten Sie für ca. 2 Sekunden die Taste, um die bestehende Verbindung zu beenden und den Pairing-Modus zu aktivieren. Die LED blinkt blau.
2. Aktivieren Sie die Bluetooth-Verbindung des anderen Abspielgerätes und gehen Sie wie oben beschrieben vor.

2.1 Soundsystem

Bluetooth-Verbindung herstellen

DE

Bluetooth-Verbindung beenden

• Schalten Sie eines der Geräte aus.
- Verlassen Sie bei einem der verbundenen Geräte den Bluetooth-Modus.
- Wenn die Entfernung zwischen den Geräten mehr als 8 Meter beträgt wird die Verbindung unterbrochen.

HINWEISE:

• Falls beim Koppeln ein Code eingegeben werden muss, dann verwenden Sie „0000“. Geben Sie diesen Code am Abspielgerät ein.
• Ist die Wiedergabe verzerrt, kann es daran liegen, dass der Audiopegel am Abspielgerät zu hoch eingestellt ist. Regeln Sie die Lautstärke am Abspielgerät herunter und erhöhen Sie stattdessen die Lautstärke an dem 2.1 Soundsystem.
• Es kann sein, dass nicht alle Bluetooth-Geräte verbunden werden können.

Steuerung

Funktion
Start ▶II drücken
Pause	▶II drücken: die Wiedergabe wird gestoppt
nächster Titel	▶I drücken
Titel neu starten I	◀1x drücken
vorheriger Titel I	◀2x drücken

Gesprächsfunktion

Wurde ein Smartphone über Bluetooth mit dem 2.1 Soundsystem verbunden, wird die Musik bei einem Anruf stumm geschaltet. Der Klingelton wird über das Smartphone ausgegeben.

- Nehmen Sie den Anruf normal am Smartphone entgegen. Der Ton wird über das Smartphone wiedergegeben.

Wenn das Gespräch beendet ist, startet die Wiedergabe in der Regel automatisch.

DE

Chromecast 2.1 Soundsystem

11. CHROMECAST

Mit dieser Funktion können Sie Lautsprecher von einem Smartphone, Tablet oder Laptop aus ansteuern, um aus Chromecast-fähigen Apps den Ton wiederzugeben. Dazu werden Smartphone, Tablet oder Laptop mit Hilfe der App „Google Home“ mit dem Lautsprecher in einem WLAN-Netzwerk verbunden.

HINWEISE:

• Diese Funktion können Sie von folgenden Geräten aus steuern: iPhone oder iPad, Android-Smartphone oder -Tablet, Laptop (Mac oder Windows) oder Chromebook.
  • Die Funktion wird nach dem Einrichten der App „Google Home“ nicht am 2.1 Soundsystem eingeschaltet, sondern mit Chromecast-fähigen Apps.
• Wegen der besseren Lesbarkeit wird im Folgenden der Vorgang für ein Smartphone beschrieben.

App „Google Home“ installieren

Installieren Sie die App „Google Home“ auf dem Smartphone.

1. Laden Sie im App Store (für Apple-Geräte) oder im Play Store (für Android-Geräte) die kostenlose App „Google Home“ herunter und installieren Sie diese.

2. Folgen Sie den Installationsanweisungen und nehmen Sie die ersten Einstellungen vor.

Beachten Sie: Für eine erfolgreiche Verbindung mit dem Lautsprecher müssen Sie der App „Google Home“ die Berechtigung geben, auf Ihren Standort zuzugreifen.

Geräte über WLAN verbinden

Über die App „Google Home“ wird jetzt vom Smartphone aus die Verbindung zum Lautsprecher eingerichtet.

Voraussetzung:

• Beide Geräte müssen sich in der Reichweite des gleichen WLANs befinden. Am Smartphone muss dieses WLAN ausgewählt und aktiviert sein.
  • Am Smartphone muss Bluetooth aktiviert sein.
  • Die Geräte sollen sich nah beieinander befinden, um gut eine Bluetooth-Verbindung aufbauen zu können.

• Stecken Sie den Netzstecker in eine Steckdose und warten Sie den Startprozess ab, bis die LED schnell doppelt blinkt.

• Öffnen Sie auf dem Smartphone die App „Google Home“.

2.1 Soundsystem

DE

Chromecast

1. Tippen Sie auf das Icon oben rechts in der Ecke. Es beginnt ein Suchprozess nach im Netzwerk verfügbaren Geräten.

2. Wenn der Lautsprecher mit der Kennung „AudioAffairsCCX010xxxx“ gefunden wird, nehmen Sie die erforderlichen Einstellungen in der App vor. Folgen Sie den Anweisungen der App. Der Prozess der Einrichtung kann einige Minuten dauern. Wurde die Verbindung erfolgreich aufgebaut, erkennen Sie dies sowohl an einer Meldung der App als auch daran, dass die LED MODE weiß leuchtet.

HINWEISE:

- xxxx in der Kennung geben die letzten 4 Buchstaben und Ziffern der MAC-Adresse des Lautsprechers wieder, die Sie auf der Rückseite des Lautsprechers finden. Mit Hilfe dieser Kennzeichnung können Sie mehrere Lautsprecher vom gleichen Typ voneinander unterscheiden.

- Über die App „Google Home“ können Sie in den Einstellungen für das Gerät den Namen für den Lautsprecher ändern, z. B. nach dem Raum benennen, in dem der Lautsprecher aufgestellt ist. Beachten Sie, dass diese Namensänderung auch die Bluetooth-Kennung verändert.

- Wenn Sie mehrere Lautsprecher ins gleiche Netzwerk integriert haben, können Sie Lautsprecher gruppieren, sodass diese den gleichen Stream wiedergeben. Tippen Sie dazu in der App „Google Home“ auf das Icon oben rechts in der Ecke und gruppieren Sie die Lautsprecher.

Lautsprecher über Apps ansteuern

Wenn Sie den Lautsprecher erfolgreich über „Google Home“ mit Ihrem Smartphone verbunden haben, können Sie den Lautsprecher über Chromecastfähige Apps ansteuern.

• In der App „Google Home“ werden Apps angezeigt, die Chromecast-fähig sind.
• In den verschiedenen Apps funktioniert das Ansteuern des Lautsprechers unterschiedlich. Informieren Sie sich in der Hilfe-Funktion der jeweiligen App.
• Achten Sie auf das Symbol für Chromecast: Oft kann darüber der Lautsprecher ausgewählt werden.
• Achten Sie auch auf Optionen wie „Verfügbare Geräte“ oder „Mit einem Gerät verbinden“.
• Wenn Sie den Lautsprecher erfolgreich mit der App verbunden haben, können Sie die Funktionen Start/Pause und die Lautstärke sowohl am Smartphone als auch am Lautsprecher steuern.

DE

Software-Update 2.1 Soundsystem

12. SOFTWARE-UPDATE

Wenn das Gerät mit einem WLAN verbunden ist und eine neue Software vorliegt, wird diese automatisch heruntergeladen und installiert.

• Während des Updates blinkt die LED orange (Doppelblinken).
• Nach Beenden des Updates startet das Gerät automatisch wieder.

13. WERKSEINSTELLUNG

Bei Fehlfunktionen oder um alte Einstellungen für Netzwerke zu löschen, können Sie das Gerät auf die Werkseinstellungen zurücksetzen.

1. Während das 2.1 Soundsystem eingeschaltet ist, drücken Sie ca. 5 Sekunden die Taste RESET auf der Rückseite, bis die LED rot blinkt.
2. Das Gerät startet mit dem Startprozess wie beim ersten Einschalten.

HINWEIS: Nach dem Zurücksetzen auf die Werkseinstellungen müssen die Verbindungen für Chromecast und Bluetooth neu eingerichtet werden.

14. REINIGUNG

GEFAHR! Trennen Sie das Gerät vor dem Reinigen vom Netz. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.

VORSICHT: Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigen.

Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

Gehäuse

Reinigen Sie das Gehäuse mit einem leicht feuchten Tuch.

2.1 Soundsystem

DE

Problemlösungen

15. PROBLEMLÖSUNGEN

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren. Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unser Service-Center.

Fehler Mögliche Ursachen / Maßnahmen
Keine Funktion	- Ist das Gerät über den Netzschalter ausgeschaltet?- Ist das Gerät an das Stromnetz angeschlossen?
Kein Ton	- Wurde der Ton an einem der angeschlossenen Geräte stummgeschaltet?- Haben Sie die richtige Betriebsart gewählt?- Prüfen Sie die Kabel/Bluetooth-Verbindung.
Kein Ton bei HDMI ARC-Verbindung	- Hat Ihr Fernseher die ARC-Funktion?- Muss im Menü Ihres Fernsehers auf die Ausgabe von ARC-Signal umgestellt werden? Schauen Sie in die Anleitung Ihres Fernsehers.- Wurde die Ausgabe des Audiosignals auf PCM Ton eingestellt?
Ansteuern des Lautsprechers aus einer App nicht möglich	- Ist die App Chromecast-fähig?- Ist diese Version der App Chromecast-fähig?- Befindet sich das 2.1 Soundsystem in Standby?- Befinden sich beide Geräte in der Reichweite eines WLANs mit guter Qualität?- Schließen Sie die App und starten Sie diese neu.- Informieren Sie sich auch in der Hilfe-Funktion der App.
Keine Reaktion auf Tastenbefehle jeder Art	- Ist die Batterie der Fernbedienung leer? Wechseln Sie ggf. die Batterie.- In diesem seltenen Fall benötigt das Gerät einen Neustart. Trennen Sie das Gerät einige Minuten vom Stromnetz, bevor Sie es wieder einschalten.- Setzen Sie das Gerät ggf. mit der Taste RESET auf die Werkseinstellung zurück.
Lautes Brummen	- Überprüfen Sie bitte, ob sämtliche Verbindungskabel korrekt verbunden sind.

DE

Entsorgen 2.1 Soundsystem

Keine Bluetooth-Verbindung

- Ist Ihr mobiles Gerät Bluetooth-fähig?Lesen Sie die Bedienungsanleitung des mobilen Gerätes.- Kontrollieren Sie die Einstellungen.- Aktivieren Sie ggf. Bluetooth.- Kontrollieren Sie, ob das 2.1 Soundsystem in der Liste der gefundenen Geräte auftaucht. Wenn nicht, verbinden Sie die Geräte neu.- Ist das 2.1 Soundsystem schon mit einem anderen Bluetoothgerät verbunden? Drücken Sie die Taste für einen neuen Verbindungsaufbau.

16. ENTSORGEN

Altgeräte und Batterien dürfen nicht im normalen Hausmüll entsorgt werden.

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden.

Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.

Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei den kommunalen Sammelstellen entsprechende Behälter zur Batterie-Entsorgung bereit.

Sie als Verbraucher sind gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle Ihrer Gemeinde, Ihres Stadtteils oder im Handel abzugeben.

Nur so können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden. Batterien und Akkus, die mit den aufgeführten Buchstaben versehen sind, beinhalten u. a. folgende Schadstoffe: Cd (Cadmium), Hg (Quecksilber), Pb (Blei).

2.1 Soundsystem

DE

Technische Daten

17. TECHNISCHE DATEN

Elektrische Daten
Netzspannung: 230 V ~ 50 Hz
Schutzklasse: II
Leistungsaufnahme: In Standby:	Maximal ca. 20 W< 2 W
Ton
Audioausgangsleistung: 2x 30 W + 60 W Subwoofer
WLAN
Datenrate:	WLAN: max 433,3 Mbit/s
Verschlüsselung: WPA, WPA2 und WEP
Standards: IEEE 802.11 a/b/g/n/ac
Frequenzbereich: 2.4 GHz: 2412-2472 MHz5 GHz: 5180-5825 MHz
Sendeleistung: 15 dBm (max.)
Bluetooth:	Bluetooth 4.2
Frequenzbereich: 2402-2480 MHz
Sendeleistung: 4 dBm (max.)
Anschlüsse
HDMI ARC OPTICAL COAXIAL AUX SUBWOOFER	HDMI ARC-BuchseTOSLINK-BuchseCinch-Buchse3,5-mm-KlinkenbuchseCinch-Buchse
USB	nur für Servicezwecke
Fernbedienung
Batterie:	1x CR2025 3V
LED-Klasse:	RG0
Allgemeines
Abmessungen (B x T x H): Subwoofer:	ca. 800 x 64 x 64 mmca. 465 x 95 x 255 mm
Umgebungsbedingungen:	Betriebstemperatur: 5 °C - 35 °C
Gewicht:	Soundbar: ca. 1,54 kgSubwoofer: ca. 3,2 kg

Technische Änderungen vorbehalten.

DE

Hotline 2.1 Soundsystem

18. HOTLINE

Sollte ein technisches Problem auftreten, so setzen Sie sich bitte mit unserer Hotline in Verbindung, da hier die meisten Fehler bereits behoben werden können, ohne dass das Gerät eingesendet werden muss.

Sollte sich im Gespräch herausstellen, dass es sich tatsächlich um ein defektes Gerät handelt, so werden Sie gebeten, das Gerät mit einer genauen Fehlerbeschreibung zur Reparatur einzusenden.

Bitte senden Sie in diesem Fall die vollständig ausgefüllte Service-Karte (am Ende dieser Anleitung) sowie eine Kopie des Kaufbeleges mit ein.

Bitte beachten Sie, dass ungerechtfertigte Reklamationen für Sie kostenpflichtig sind!

Vielen Dank

Hotline:

00800 - 456 22 000 (Freecall)

gratis - 365 Tage im Jahr -

von Montag bis Sonntag

E-mail:

[e-mail]

19. GARANTIE

Liebe Kundin, lieber Kunde,

vielen Dank für Ihre Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger Qualitätskontrolle gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Die Gewährleistungszeit für elektronische Geräte entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

Sollte an diesem Gerät wider Erwarten ein technisches Problem auftreten, so beachten. Sie bitte die folgenden Punkte:

Die Garantie und Gewährleistungszeit für Ihr Gerät beträgt 24 Monate ab Kaufdatum. Bitte bewahren Sie hierzu den Kaufbeleg auf.

Die Garantie und Gewährleistung bezieht sich nur auf solche Mängel, die auf Herstellungs- oder Materialfehler zurückzuführen sind.

Für Schäden aufgrund unsachgemäßer Handhabung oder unsachgemäßem Eingriff und für Schäden aufgrund Blitzeinschlag, Überspannung, Stromausfällen, Brand oder anderen natürlichen Katastrophen kann keine Garantie oder Gewährleistung übernommen werden. Soll dennoch eine Reparatur des Gerätes durchgeführt werden, so erhalten Sie einen Kostenvoranschlag.

Die Garantie und Gewährleistung erlischt auch, wenn das Produkt von einer unbefugten Person verändert oder repariert wurde, die Seriennummer des Produktes geändert oder entfernt wurde, das Produkt außerhalb des Bereiches seines vorgesehenen Verwendungszweckes verwendet wurde / wird oder wenn die Gewährleistungsfrist abgelaufen ist.

Bewahren Sie bitte unbedingt den Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden.

Sollte ein technisches Problem auftreten, so setzen Sie sich bitte mit unserer Hotline in Verbindung.

Im Rahmen der Gewährleistung behalten wir uns das Recht vor, das Gerät zu reparieren oder gegen ein vergleichbares Gerät zu tauschen.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

CCX010_Soundsystem_AudioAffairs.book Seite 34 Dienstag, 11. September 2018 10:11 10

DE

Garantie 2.1 Soundsystem

DE

Garantie

2.1 Soundsystem

SERVICE-KARTE

Produktdaten:

Modell

Seriennummer

Kaufdatum

CCX010_Soundsystem_AudioAffairs.book Seite 46 Dienstag, 11. September 2018 10:11 10

GB

Device overview 2.1 Sound System

Subwoofer

CCX010_Soundsystem_AudioAffairs.book Seite 134 Dienstag, 11. September 2018 10:11 10
