VR35 - Ventilator Bimar - Kostenlose Bedienungsanleitung

Marke	Bimar
Modell	VR35
Produkttyp	Luftkühlungsventilator
Stromversorgung	220-240 V Netzanschluss (auf dem Typenschild prüfen)
Wasserbehälterkapazität	Ca. 6,5 L
Betriebsdauer mit vollem Behälter	Ca. 6 Stunden
Anzahl der Geschwindigkeitsstufen	3 (LOW, MID, HIGH)
Lüftungsmodi	Normal, Natur, Schlaf
Timer	Von 30 Minuten bis 12 Stunden
Horizontale Oszillation	Ja (automatisch)
Vertikale Lamellenverstellung	Manuell
Kühlfunktion	Durch Wasserverdunstung (integrierte Pumpe)
Kühlakkus enthalten	2 Kühlakkus (8-9 Stunden einfrieren)
Filter	Außen-Vorfilter + interner Zellulosefilter
Fernbedienung	Ja (Batterie CR2025 nicht enthalten)
Schutzklasse	II (Doppelisolierung)
Rollen	4 Rollen (montieren)
Filterreinigung	Staubsauger oder feuchtes Tuch, mit Wasser abspülen
Behälterwartung	Feuchtes Tuch, aggressive Reinigungsmittel vermeiden
Gewicht	Ca. 6 kg (Schätzung)
Abmessungen (ungefähr)	Höhe 80 cm, Breite 40 cm, Tiefe 40 cm

Häufig gestellte Fragen - VR35 Bimar

Wie montiert man die Lüfterrollen?

Befestigen Sie die 4 Rollen, indem Sie sie vollständig in die vorgesehenen Löcher an der Unterseite des Geräts drücken. Stellen Sie sicher, dass alle auf dem Boden aufliegen.

Wie füllt man den Wasserbehälter?

Entfernen Sie den Behälter (Schublade) auf der Rückseite mit dem Hebel. Füllen Sie ihn mit entmineralisiertem Wasser ohne Zusätze, zwischen den Niveaus Min (1 L) und Max (6,5 L). Verschließen Sie ihn gut.

Wie verwendet man die Kühlakkus?

Legen Sie die 2 Kühlakkus für 8 bis 9 Stunden ins Gefrierfach. Setzen Sie sie dann in den Wasserbehälter ein, um die Luft weiter zu kühlen.

Wie reinigt man die Filter?

Ziehen Sie den Netzstecker. Schrauben Sie die Schrauben an der Oberseite heraus, entfernen Sie den Rahmen mit den Filtern. Reinigen Sie sie mit einem Staubsauger oder einem feuchten Tuch, spülen Sie sie mit klarem Wasser ab, trocknen Sie sie sorgfältig, bevor Sie sie wieder einsetzen.

Was tun, wenn das Wasser im Behälter nicht ausreicht?

Die Kühlfunktion schaltet sich automatisch ab, wenn der Wasserstand unter dem Minimum liegt. Füllen Sie den Behälter wieder bis zum Maximum auf.

Wie stellt man den Timer ein?

Drücken Sie mehrfach die Taste 'TIMER', um die Betriebsdauer von 30 Minuten auf 12 Stunden zu erhöhen. Zum Deaktivieren drücken Sie, bis alle Zeiten erloschen sind.

Kann das Gerät im Freien verwendet werden?

Nein, das Gerät ist nur für den Hausgebrauch im Innenbereich vorgesehen. Setzen Sie es nicht der Witterung aus (Regen, Sonne).

Was tun bei Wasserverschüttung auf dem Gerät?

Ziehen Sie sofort den Stecker (ggf. zuerst am Schaltkasten). Trocknen Sie alle elektrischen Teile gründlich, bevor Sie das Gerät wieder anschließen. Im Zweifelsfall einen Fachmann konsultieren.

Wie wechselt man die Batterie der Fernbedienung?

Öffnen Sie das Batteriefach der Fernbedienung und ersetzen Sie die Batterie durch eine CR2025 (3V). Beachten Sie die Polarität. Kinder sollten diesen Vorgang nicht durchführen.

Wie entsorgt man das Gerät am Ende seiner Lebensdauer?

Werfen Sie es nicht in den Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektrogeräte. Entfernen Sie die Batterie aus der Fernbedienung und entsorgen Sie sie in einem dafür vorgesehenen Behälter.

BEDIENUNGSANLEITUNG VR35 Bimar

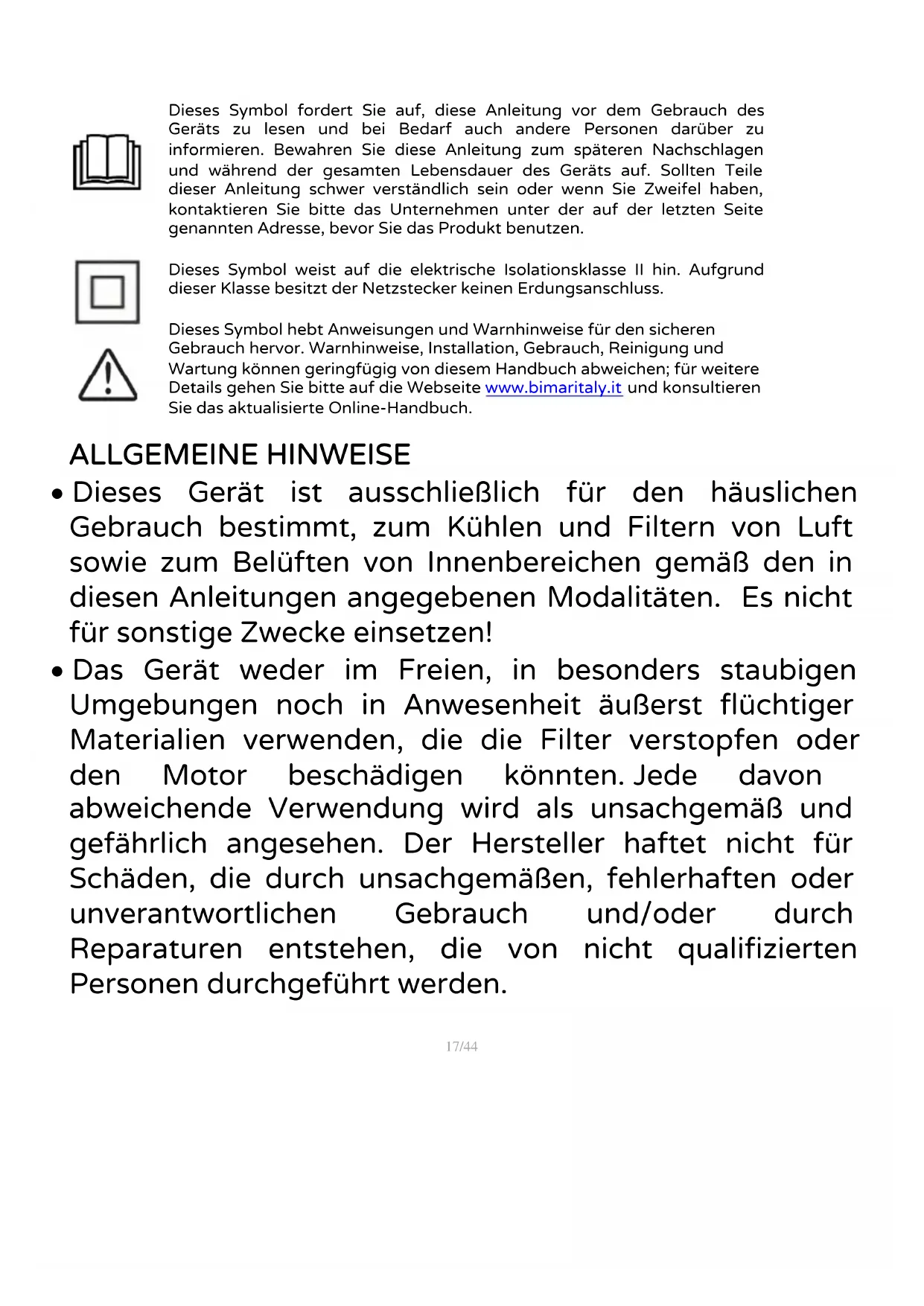

Dieses Symbol fordert Sie auf, diese Anleitung vor dem Gebrauch des Geräts zulesen und bei Bedarf auch andere Personen darüber zu informieren. Bewahren Sie diese Anleitung zum späteren Nachschlagen und während der gesamten Lebensdauer des Geräts auf. Sollen Teile dieser Anleitung schwer verständlich sein oder wenn Sie Zweifel haben,CONTACTieren Sieitte das Unternehmen unter der auf der letzten Seite genannten Adresse,bevor Sie das Produkt benutzen.

Dieses Symbol weist auf die elektrische Isolationsklasse II hin. Aufgrund dieser Klasse besitzt der Netzstecker keinen Erdungsanschluss.

Dieses Symbol hebt Anweisungen und Warnhinweise für den sicheren Gebrauch hervor. Warnhinweise, Installation, Gebrauch, Reinigung und Wartung können geringfügig von thisem Handbuch abweichen; für weitere Details gehen Sieitte auf die Webseite www.bimaritaly.it und konsultieren Sie das aktualisierte Online-Handbuch.

ALLGEMEINE HINWEISE

• Dieses Gerät ist ausschließlich für den tatsächlichen Gebrauch bestimmt, zum Kühlen und Filtern von Luft sowie zum Belüften von Innenbereichen gemäß den in diesen Anleitungen angegebenen Modalitäten. Es nicht für sonstige Zwecke einsetzen!
• Das Gerät weder im Freien, in besonderss staubigen Umgebungen noch in Anwesenheit äußert flüchtiger Materialien verwenden, die die Filter verstopfen oder den Motor beschädigten konnten. jeder davon abweichende Verwendung wird als unsachgemäß und gefährlich angesehen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen, fehlerhaften oder unverantwortlichen Gebrauch und/oder durch Reparaturen entstehen, die von nicht qualifizierten Personen durchgeführt werden.

Haushaltsgeräte sind Geräte, die für typische Haushaltsfunktionen auch von unerfahrenen Personen, oder in den folgenden Umgebungen für typische Haushaltsfunktionen verwendet werden dürfen:

• In Geschäften, Büros und anderen

Arbeitsumgebungen.

• In landwirtschaftlichen oder ähnlichen

Unternehmen.

• Von Gästen in Hotels, Motels und anderen

Wohnumgebungen; In Frühstückspensionen.

• Das Gerät nicht bei Umgebungstemperaturen über 40^ verwenden.

• Achtung: Bei Benutzung von Elektrogeräten sind immer die grundlegenden Sicherheitsvorschriften einzuhalten, um Gefahren durch Feuer, Stromschläge und Verletzungen zu vermeiden. Noch aufmerksamer und vorsichtiger muss man bei der Verwendung von Elektrogeräten vorgehen, die einen Wasserbehälter besitzen. Falls Wasser überläuft, muss als erstes die Steckdose durch Ausschalten des Schalters an der Schalttafel lastfrei geschalteitet werden. Erst danach ist der Netzstecker aus der Steckdose zuziehen. Überprüfen, dass keine elektrischen Bauteile des Geräts feucht sind; sie ggf. vollständig und sorgfältig abtrocknen. Den Stecker wieder in die Steckdose stecken und dann das Gerät wieder benutzen. Sich bei Zweifeln an einen Fachmann wenden.

• Das Gerät nicht verwenden, wenn es nicht richtig Funktioniert oder wenn es beschädigt erscheint; im Zweifelsfall sich an einen qualifizierten Fachmann wenden.

• Bei Nichtbenutzung des Geräts den Netzstecker aus der Steckdoseziehen.
• Den Netzstecker immer aus der Steckdoseziehen, bevordas Gerät zusammengebaut oder zerlegt, der Behälter aufgefüllt oder entleert oder die Filter gereinigt werden.
• Damit eine Brandgefahr vermieden wird, wenn das Gerät abgedeckt oder nicht ordnungsgemäß aufgestellt wurde, ist these Gerät nicht für den Gebrauch mit einer externen Zeitschaltuhr oder gesonderten Fernbedienung ausgelegt.
• Das Gerät nicht versetzen, wenn es sich in Betrieb befindet.
• Das Gerät keinen Witterungseinflüssen (Sonne, Regen usw.) aussetzen.
• Das Gerät muss aus der Reichweite von Kindern aufbewahrt werden.
• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie die notwendige Aufsicht oder Anweisungen im Hinblick auf den sicheren Umgang mit dem Gerät erhalten, und wenn sie sich der

möglichen Gefahren bewusst sind. Kinder)dürfen nicht mit dem Gerät spielen. Die vom Benutzer durchzuführenden Reinigungsa- und Wartungsarbeitendürfen nicht von unbeaufsichtigten Kindern vorgenommen werden.

• Keine Werkzeuge oder Finger durch die Maschen des Schutzgitters des Lüfterrads einfahren.
• Nicht am Netzkabel oder am Gerät selbstziehen, um den Netzstecker aus der Steckdose zuziehen.
• Weder das Gerät noch den Stecker mit nassen Handen oder Fußen berühren.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, einem technischen Kundendienstzentrum oder einer Person, die in ähnlicher Weise qualifiziert ist, ersetzt werden, um etwaige Gefahren zu vermeiden.
• Sicherstellen, dass das Stromkabel ordnungsgemäß positioniert ist und keine Gegenstände darauf auf stehen.

Kuhlakkus

Achtung: Den Deckel immer geschlossen halten. Die im Behälter befindliche Lösungarf weder berührt noch verschlukt oder eingeatmet werden. Außer Reichweite von Kindern und Tieren aufbewahren.

INSTALLATION

• Sich nach dem Auspacken des Geräts vergewissern, dass das Gerät in einemugen Zustand ist. Im Zweifelsfall, das Gerät nicht benutzen, sondern es erst von einem Fachmann überprüfen{lassen. Kinder vom Verpackungsmaterial (Kunststoffbeutel, Styropor, Nagel usw.) fernhalten, da dies eine potentielle Gefahrenquelle darstellen konnte. Dieses Verpackungsmaterial ist den geltenden Normen gemäß in den entsprechenden Behältern der Abfalltrennung zu entsorgen. Achtung: Eventuell angebrachte Aufkleber oder Werbezettel,müssen vor dem Geräteeinsatz entfernt werden.

Die 4 Rader am Sockel befestigen. Sie dazu bis zum Anschlag in die Bohrungen einführen. Die Blockierung wird durch Absenken des Hebels ausgelost. Kontrollieren, dass sich alle 4 Rader auf derselben Ebene befinden.
- Vor dem Anschlieben des Geräts prufen, ob die Spannungswerte des Stromnetzes mit den auf dem Datenschild angegebenen Werten übereinstimmen. Falls der Netzstecker nicht für die Steckdose geeignet ist, die Steckdose durch einen qualifizierten Fachmann auswechseln halten; dieser muss prufen, ob der Kabelquerschnitt der Steckdose für die vom Gerät aufgenommene Leistung geeignet ist. Im Allgemeinen wird von der Verwendung von Adaptern und/oder Veränderungen abgeraten. Falls sie benötigt werden, müssen sie den geltenden Sicherheitsvorschriften entsprechchen. Außen demarf die von ihren übertragbare Stromstärke (Ampere) die Höchstkromstarke des Geräts nicht untersuchen.
- Vor jeder Verwendung prüfen, dass sich das Gerät in einemugen Zustand befindet und das Stromkabel keine Beschädigungen aufweist. Wenden Sie sich bei Zweifeln an einen Fachmann.
- Die Steckdose muss leicht zugänglich sein, um den Netzstecker im Notfall einfach herausziehen zu konnen.
- Das Gerät auf einer ebenen, stabilen Fläche positionieren, welt entfernt von:

• Wärmequellen (z. B. offenen Flammen, Gasherden usw.);
• Behältern mit Flüssigkeiten (z.B. Badewannen, Duschen, Waschbecken), um die Gefahr von Wasserspritzern und herunterlaufendem Wasser zu vermeiden (Mindestabstand 2 Meter);

• Geweben (Vorhängen usw.) oder flüchtigen Materialien, die das Ansauggitter verstopfen können. Überprüfen, dass auch der vordere Teil frei von flüchtigem Material ist (Staub usw.).

• Das Gerätarf nicht in Räumen benutzt werden, wo sich entzündliche Dämpfe oder explosive Pulvern freiisetzen konnten. Nicht in entzündlicher oder explosiver Umgebung einsetzen!

• Das Gerät bei Störungen oder Funktionuntüchtigkeit ausschalten und es von einem Fachmann überprüfen给你们. Reparaturen, die nicht von qualifizierten Personen durchgeführt werden, sind gefährlich; davon verfällt in dieser Fall die Garantie.

• Das Gerät besteht aus den folgenden Komponenten:

• Wasserbehälter (10). Der Behälter befindet sich im hinteren Teil. Seine Entfernung erfolgt vor dem Kasten. Blockiert wird er mit dem darauf vorgesehenen Hebel (9). Entmineralisiertes Wasser (kalkfrei) ohne Zusatzstoffe (Essenzen, Reinigungsmittel usw.) einnullen. Dabei den Maximalstand (ca. 6,5 l für eine Autonomie von ca. 8-9 Stunden) nicht überschreiben und den Minimalstand (ca. 1 Liter) nicht unterschreiben. Die beiden mitgelieferten Kuhlakkus können eingesetzt werden, um die Luft zusammen zukühlen. Die Kuhlakkus davon vorab für mindestens 10 Stunden im Gefrierfach kühlen.

• Vorderes Schutzgitter: Die horizontalen Flügel (3) können manuell nachiben und unter gestellt werden. Die vertikalen Flügel (4) schwenken automatisch nach rechts und nach links, wenn die Taste an der Bedientafel betätig wird.
• Filter. Die Filter befinden sich im hinteren Teil. Sie sind durch einen Rahmen gekapselt, der mitiene Schrauben (5) befestigt ist. Der äußere Vorfilter (8) hält Staub, Flusen etc. darüber, der innere Zellenfilter aus Zellulose ist mit Wasser getränkt und kühlt auf diese Weise dieihn durchströmende Luft.

Die Ventilatorfunktionen halten sich sowohl über die Tastatur der Bedienungstafel als auch über die Fernbedienung ansprechen; letztere muss dazu direkt in Richtung Bedienungstafel ausgerichtet werden (max. Abstand ca. 4 m).

Für den ersten Gebrauch ist es notwendig, es in den Batteriesitz einzulegen (Typ: CR2025/3 Voltnicht enthalten).

Taste, “: Kuhlung der Luft durch Verdunsten von H^2O -Mikroteilchen. Die Funktion ist bei trockener Luft wirkungsvoller und nimmt bei Erhöhung der relativen Luftfeuchtigkeit ab. Diese Taste schaltet die Wasserpumpe an und ab. Die Funktion erfolgt nur, wenn Wasser in der Menge zwischen den Min.-Max; Wenn das Wasser unter dem Mindeststand ist, schalten Sie die Kuhlfungtion aus. Die Ausführung erfolgt durch

Drucken der Taste "

Ventilation: Die drei verfügbaren Geschwindigkeiten werden durch Betätigten der Taste

"SPEED o " ausgewählt. In Übereinstimmung mit der ausgewählten Geschwindigkeit leuchtet das entsprechende Symbol auf: (LOW=min, MID=med, HIGH=max).

Taste „SWING/ „, siehe oben.

Modus: Die drei verfügbaren Modi werden durch Betätigkeiten der Taste „MODE" o "MODE ausgewählt:

1. Normal: konstante Ventilation: “”.

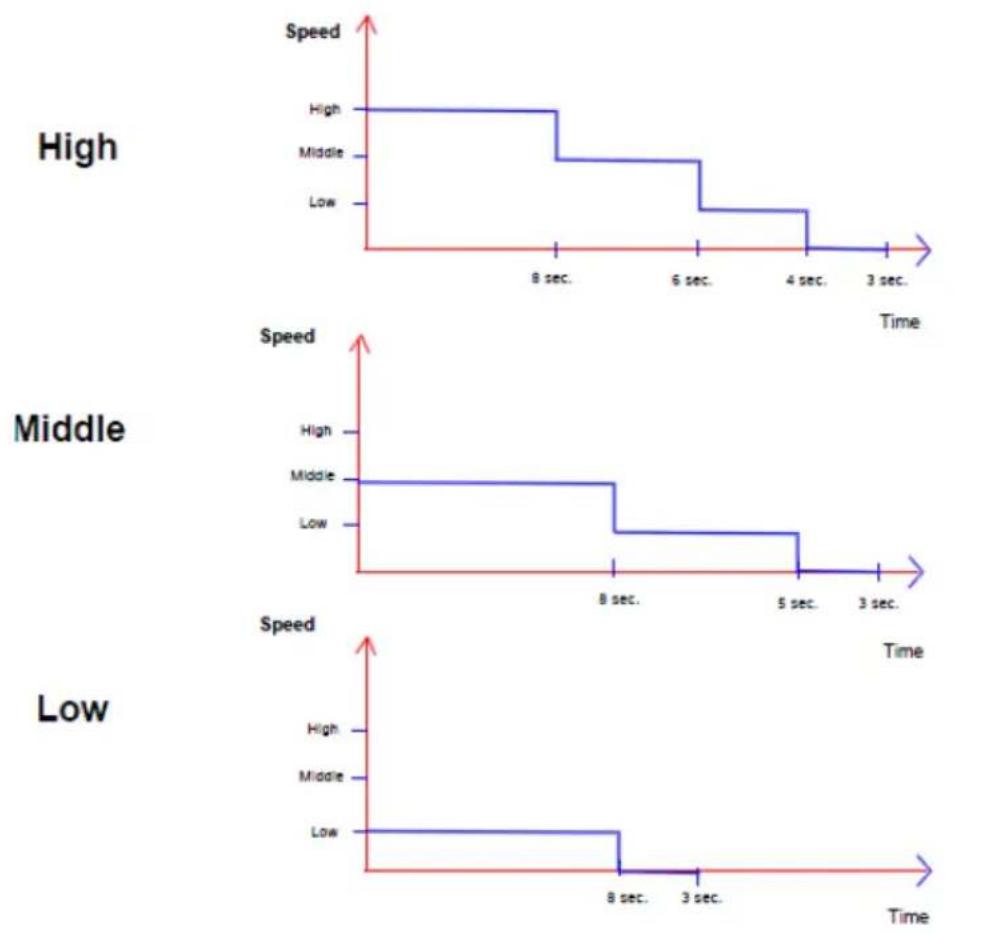

2. Natural: intermittierende Lüftung (Symbol ""), d.h. wie auf den hier gezeugten Diagrammen.

1. Sleep: intermittierende Luftung (Symbol "zzzz"), d.h. wie auf den hier gezeugten Diagrammen.

High

Middle

Low

Timer: Er stellt die Betriebsdauer ein; nach deren Ablauf das Gerät anhalt. Wiederholtes

Betätigungen der Taste "TIMER" o "": Bei jeder Tastendruckändert sich die Zeitdauer (von 1/2 Std. bis 7.30 Std. in Schritten von 1/2 Std.). Die Bedienungstafel zeigt die ausgewählte Dauer an. Zum Ausschalten des Timers die Taste so oft drücken, bis alle Zeitangaben sich ausschalten.

Um das Gerät zu aktivieren, stecken Sie den Stecker in die Steckdose: Sie horen einen Piepton

(zeigt den Standby-Zustand an, es erscheint das Symbol "U"); um den Ventilator

einzuschalten, drücken Sie die Taste " ⑥ " und wahlen Sie die gewünschten Funktionen.

Ziehen Sie bei längerer Inaktivität den Stecker aus der Steckdose und leeren Sie das Wasser aus dem Behälter.

REINIGUNG UND WARTUNG

Achtung: Vor einer normalen Reinigung den Netzstecker aus der Steckdoseziehen.

• Für eine fortlaufend optimale Geräteleistung immer kontrollieren, dass die Filter sauber sind und das Wasser im Wasserbehälter keine Ablagerungen oder Schwebstoffe aufweist.

• Zum Reinigen der Filter die beiden Schrauben auf der Oberseite losdrehen und den Rahmen entfernen. Danach den Schmutz mit einem Staubsauger oder einer Bürste entfernen und damit darauf auf achten, dass die Oberflächen nicht beschädigt werden. Die Filter nun mit fließendem Wasser spulen. Sie vollständig abtropfen setzen und sie wieder in ihren Sitz einsetzen; abschlussend die Schrauben erneut einschrauben.

• Beim Reinigen des Wasserbehalters ein weiches Tuch verwenden, um Ablagerungen, die sich eventuell an den Oberflächen gebildet haben, zu entfernen. Dabei darauf auf achten, dass weder die Pumpe noch andere Teile beschädigt werden.
• Zur Reinigung des Körpers ein weiches, mit weniger Wasser angefeuchtetes Tuch benutzen; ggf. ein nicht aggressives, normales Reinigungsmittel verwenden.
• Keine abrasiven oder korrosiven Produkte benutzen.
• Keine elektrischen Teile in Wasser oder andere Flüssigkeiten eintauchen. Sollte dies passieren, die Teile sorgfältig abtrocknen und sich vergewissern, dass die elektrischen Komponenten vollständig trocken sind. Das Gerät erst nach dieser Kontrolle wieder an die Steckdose anschließen. Sich im Zweifelsfall immer an einen qualifizierten Fachmann wenden.
• Wenn das Gerät für längerere Zeit nicht mehr benutzt wird, muss es, vor Staub und Feuchtigkeit geschützt, aufbewahrt werden. Wir empfehlen, damit die Originalverpackung zu verwenden.
• Wenn das Gerät nicht mehr verwendet wird, muss es unbrauchbar gemacht werden. Dazu das Netzkabel abschreiben (vorab kontrollieren, dass der Stecker aus der Steckdose gezogen ist) und alle Teile entfern, die für spielende Kinder gefährlich werden konnen (z. B. die Kälteakkus).

BATTERIE - Die Batterie vor der Fernsteuerung aus dem Gerätnehmen. Die Batterie nicht in den Hausmüll werfen. Die Batterien müssen in darauf vorgesehenen Behältern oder Sammelzentren entsorgt werden. Die richtige Entsorgungträgt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTORSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2011/65/EG.

Am Ende seiner Nutzungszeitarf das Produkt NICHT mit dem Hausmull entsorgt werden. Es muss zu einer ortlichen Sammelstelle fur Sondermull oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet möglichne negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrifsmäßige Entsorgung bedingt sind. Zudem ermöglich dies die Wiederverwertung der Materialien, aus denen das Gerät hergestellt wurde, was erhebliche Einsparungen an Energie und Rohstoffen mit sich bringt.
