Produkttyp	IP-Telefon
Marke	Grandstream
Modell	GRP2670
Bildschirm	Kapazitiver Farb-TFT-Touchscreen 7 Zoll (1024x600)
Netzwerkanschlüsse	2 Gigabit-Ethernet-Ports (LAN und PC), integriertes Wi-Fi, integriertes Bluetooth
Stromversorgung	Inklusive 12V DC-Netzteil, PoE-kompatibel (Power over Ethernet)
Hauptfunktionen	HD-Audioqualität, 5-Wege-Konferenz, EHS-Unterstützung (Electronic Hook Switch), mehrlinige SIP-Telefonie
Verbindung	Ethernet oder Wi-Fi
Konfiguration	Über Webbrowser oder Telefonmenü
Protokoll	SIP 2.0
Sicherheit	Nicht während des Firmware-Updates neu starten; nur das mitgelieferte Netzteil verwenden
Packungsinhalt	Telefon, Hörer, Telefonständer, 12V-Netzteil, Telefonkabel, Ethernet-Kabel
Wandmontage	Möglich (Halterung separat erhältlich)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine scheuernden Mittel verwenden
Allgemeine Informationen	Interoperabilität mit den meisten SIP-Geräten und SIP/NGN/IMS-Plattformen; GPL-Lizenz über die Weboberfläche zugänglich

Häufig gestellte Fragen - GRP2670 GRANDSTREAM

Wie konfiguriere ich mein Grandstream GRP2670?

Zur Konfiguration des GRP2670 können Sie das Webinterface oder das Telefonmenü verwenden. Geben Sie über das Web die IP-Adresse des Telefons in einen Browser ein (erhalten durch Gedrückthalten der 'Pfeil-nach-oben'-Taste für 3 Sekunden). Melden Sie sich mit dem Benutzernamen 'admin' und dem Passwort auf der Rückseite des Geräts an. Über das Telefon drücken Sie 'MENU', gehen Sie zu Telefon > SIP > Konto und geben Sie die von Ihrem Anbieter bereitgestellten Parameter ein.

Wie verbinde ich das GRP2670 mit dem Wi-Fi?

Gehen Sie zum LCD-Menü des Telefons, navigieren Sie zu System > WiFi-Konfiguration und aktivieren Sie WiFi. Wählen Sie 'Suchen', um verfügbare Netzwerke anzuzeigen, wählen Sie Ihr Netzwerk und geben Sie bei Bedarf das Passwort ein. Das Telefon verbindet sich automatisch.

Wie greife ich auf das Web-Konfigurationsinterface zu?

Stellen Sie sicher, dass das Telefon eingeschaltet und mit dem Netzwerk verbunden ist. Drücken Sie die 'Pfeil-nach-oben'-Taste 3 Sekunden lang, um die IP-Adresse anzuzeigen. Geben Sie diese IP-Adresse in die Adressleiste Ihres Browsers ein. Verwenden Sie den Benutzernamen 'admin' und das auf dem Aufkleber auf der Rückseite des Geräts aufgedruckte Passwort.

Was tun, wenn ich keine Notrufe tätigen kann?

Das GRP2670 ist nicht für Notrufe vorkonfiguriert. Sie müssen einen kompatiblen SIP-Telefoniedienst abonnieren und das Telefon korrekt konfigurieren. Grandstream übernimmt keine Haftung. Verwenden Sie für Notfälle ein herkömmliches Telefon oder ein Mobiltelefon.

Wie installiere ich das GRP2670 an der Wand?

Verwenden Sie die Wandhalterung (separat erhältlich). Befestigen Sie die Halterung am Schlitz auf der Rückseite des Telefons und montieren Sie das Telefon an der Wand. Um den Hörer zu halten, drehen Sie die Hörerlasche nach oben, wie in der Anleitung gezeigt.

Wie verwende ich den Tischständer?

Der mitgelieferte Tischständer wird an der Basis des Telefons befestigt. Setzen Sie ihn in die vorgesehenen Schlitze (oberer und unterer Teil) ein, um das Telefon auf eine ebene Fläche zu stellen.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob das Netzteil richtig eingesteckt ist und die Steckdose funktioniert. Wenn Sie PoE verwenden, stellen Sie sicher, dass der Netzwerk-Switch Strom liefert. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie aktualisiere ich die Firmware des GRP2670?

Greifen Sie auf das Webinterface zu, gehen Sie zu Wartung > Firmware-Update. Geben Sie die URL der von Grandstream oder Ihrem Anbieter bereitgestellten Firmware ein. Starten Sie das Gerät während des Updates nicht neu, um Schäden am System zu vermeiden.

Wie reinige ich den Touchscreen?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Bildschirms. Vermeiden Sie scheuernde oder flüssige Reinigungsmittel. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser.

Wo finde ich das Standardpasswort des GRP2670?

Das Standardpasswort ist ein zufälliger Code, der auf dem Aufkleber auf der Rückseite des Geräts aufgedruckt ist. Der Standardbenutzername ist 'admin'. Bewahren Sie diesen Aufkleber sicher auf.

BEDIENUNGSANLEITUNG GRP2670 GRANDSTREAM

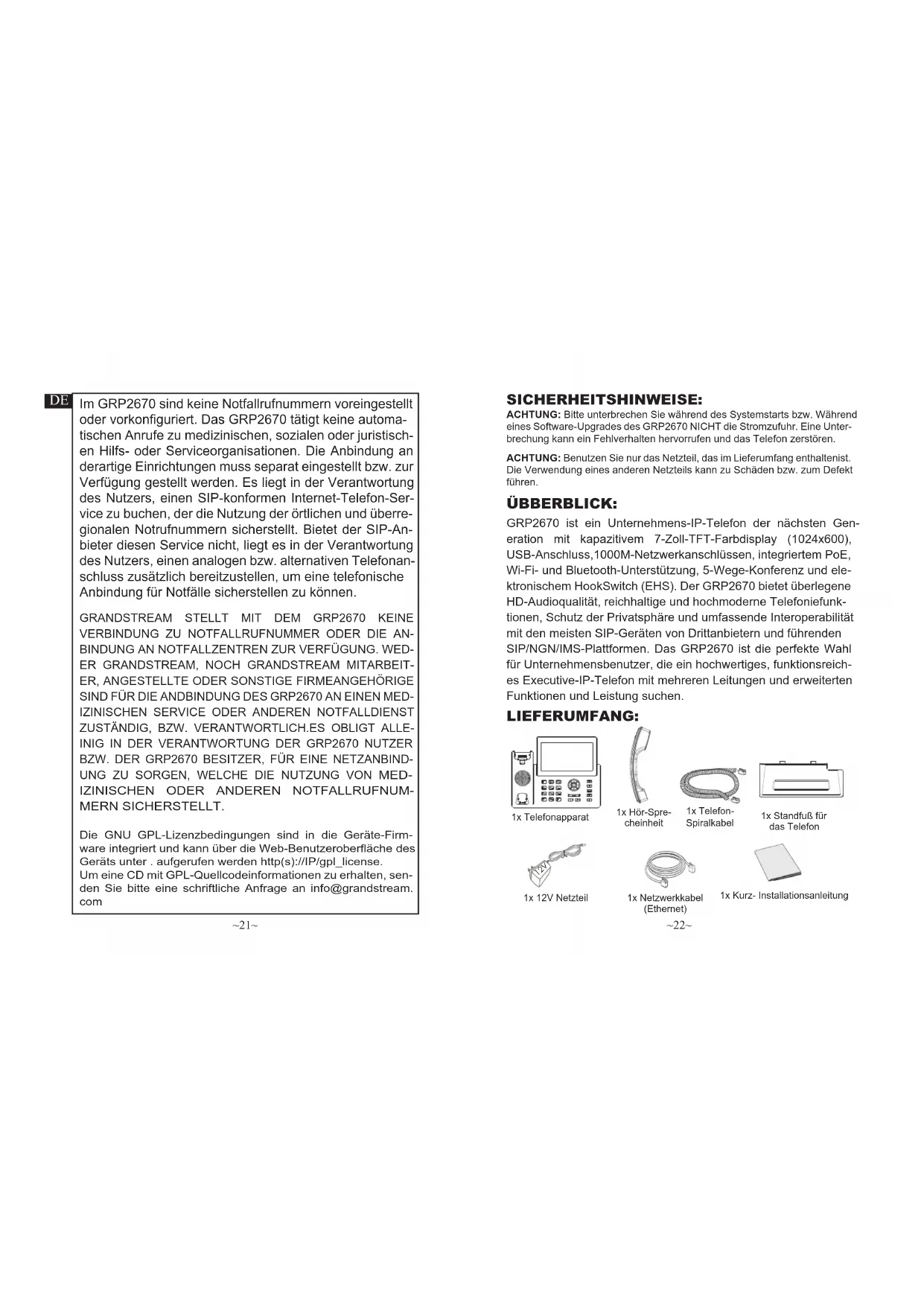

Im GRP2670 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GRP2670 tätigt keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereitzustellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GRP2670 KEINE VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG. WEDER GRANDSTREAM, NOCH GRANDSTREAM MITARBEITER, ANGESTELLTE ODER SONSTIGE FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG DES GRP2670 AN EINEN MEDIZINISCHEN SERVICE ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER GRP2670 NUTZER BZW. DER GRP2670 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN NOTFALLRUFNUMMERN SICHERSTELLT.

Die GNU GPL-Lizenzbedingungen sind in die Geräte-Firmware integriert und kann über die Web-Benutzeroberfläche des Geräts unter . aufgerufen werden http(s)://IP/gpl_license. Um eine CD mit GPL-Quellcodeinformationen zu erhalten, senden Sie bitte eine schriftliche Anfrage an [e-mail]

SICHERHEITSHINWEISE:

ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. Während eines Software-Upgrades des GRP2670 NICHT die Stromzufuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören.

ACHTUNG: Benutzen Sie nur das Netzteil, das im Lieferumfang enthaltenist. Die Verwendung eines anderen Netzteils kann zu Schäden bzw. zum Defekt führen.

ÜBBERBLICK:

GRP2670 ist ein Unternehmens-IP-Telefon der nächsten Generation mit kapazitivem 7-Zoll-TFT-Farbdisplay (1024x600), USB-Anschluss, 1000M-Netzwerkanschlüssen, integriertem PoE, Wi-Fi- und Bluetooth-Unterstützung, 5-Wege-Konferenz und elektronischem HookSwitch (EHS). Der GRP2670 bietet überlegene HD-Audioqualität, reichhaltige und hochmoderne Telefoniefunktionen, Schutz der Privatsphäre und umfassende Interoperabilität mit den meisten SIP-Geräten von Drittanbietern und führenden SIP/NGN/IMS-Plattformen. Das GRP2670 ist die perfekte Wahl für Unternehmensbenutzer, die ein hochwertiges, funktionsreiches Executive-IP-Telefon mit mehreren Leitungen und erweiterten Funktionen und Leistung suchen.

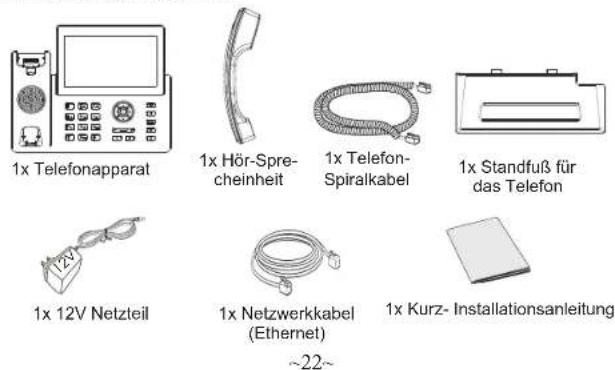

LIEFERUMFANG:

1x Telefonapparat 1x Hör-Sprecheinheit 1x Telefon-Spiralkabel 1x Standfuß für das Telefon 12V 1x 12V Netzteil 1x Netzwerkkabel (Ethernet) ~22~ 1x Kurz- Installationsanleitung

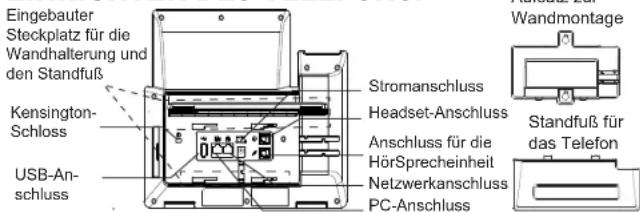

EINRICHTEN DES TELEFONS:

Eingebauter Steckplatz für die Wandhalterung und den Standfuß Kensington- Schloss USB-An- schluss Stromanschluss Headset-Anschluss Anschluss für die HörSprecheinheit Netzwerkanschluss PC-Anschluss Wandmontage Standfuß für das Telefon

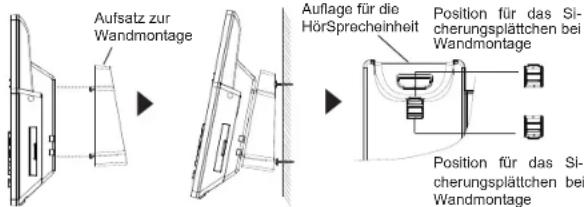

Installation des Telefons (Wandmontage \*nicht im Lieferumfang enthalten):

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgesehenen Montagelöcher.
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauflage heraus.
4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser fixiert werden kann.

Aufsatz zur Wandmontage Auflage für die HörSprecheinheit Position für das Sicherungsplättchen bei Wandmontage Position für das Sicherungsplättchen bei Wandmontage

Installation des Telefons (Tischmontage):

Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein.

ANSCHLUSSMÖGLICHKEITEN AM TELEFON:

Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel in die dafür vorgesehenen Steckplätze stecken.
2. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die Steckdose, Erfolgt das Anschalten in Schritt 3 via PoE dann kann dieser Schritt übersprungen werden.
3. Es gibt zwei Möglichkeiten, um das Endgerät in ein Netzwerk zu integrieren.

- Via Ethernet:

• Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.
• Via WiFi/WLAN:
• Navigieren Sie über das LCD-Menü zu "System→WiFi/WLAN Einstellungen und aktivieren Sie WiFi/WLAN.
• Wählen Sie "Scan/Suchen" und das GRP2670 sucht automatisch nach möglichen Zugangspunkten.

• Es wird eine Liste verfügbarer Netzwerke angezeigt. Wählen Sie das gewünschte Netzwerk aus und geben Sie anschließend das Passwort ein.

• Am Display werden Informationen über den Provisionierungsvorgang sowie zur Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen, bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

• Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das Telefon via integrierten Web-Server oder über die Telefontasten konfigurieren.

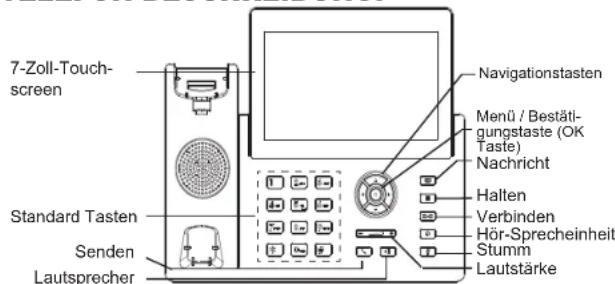

TELEFON BESCHREIBUNG:

7-Zoll-Touch- screen Standard Tasten Senden Lautsprecher Navigationstasten Menü / Bestäti- gungstaste (OK Taste) Nachricht Halten Verbinden Hör-Sprecheinheit Stumm Lautstärke

\~24\~

KONFIGURATION DES TELEFONS:

Konfiguration des GRP2670 via Web-Browser:

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbindung besteht.
2. Um die IP Adresse abzurufen, drücken Sie bitte die "UP" ("nach oben") Taste und halten diese drei Sekunden lang gedrückt.
3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers ein.
4. Geben Sie die die Anmeldeinformationen ein und wechseln Sie in das Konfigurationsmenü. (Herstellerseitig ist der Benutzername "admin", das Zufallspasswort finden Sie auf der Rückseite der Basisstation

GRANDSTREAM CONNECTING THE WORLD GRP2670 Denutznahme Password Ammelition Spürche Daduah

Konfiguration des Telefons Über das Tastenfeld:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist
2. Drücken Sie die MENÜ Taste, um in das Konfigurationsmenü des Telefons zu gelangen.
3. Wählen Sie MENÜ → Telefon → SIP → Konto um die Einstellungen für SIP Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentifizierungs-ID, sowie das SIP Passwort zu konfigurieren.
4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons konfigurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Konfigurationsdetails finden Sie im Benutzerhandbuch des GRP2670.
5. Bitte kontaktieren Sie Ihren Internet-Service-Provider um alle zur Konfiguration notwendigen Einstellungen zu erfahren.

Das komplette Benutzer-Handbuch sowie weitere Informationen

zur Konfiguration finden Sie unter: http://www.grandstream.com/our-products
