IAN 288477 - LED-Beleuchtung Livarno Lux - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG IAN 288477 Livarno Lux

Montage, Bedienungs- und Sicherheitshinweise

FR BE

ÉCLAIRAGE À LED POUR PIECE HUMIDE 25 W

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

Montage-, Bedienungs- und Sicherheitshinweise

Seite

5

Legende der verwendeten Piktogramme . 6

Einleitung . 6

Bestimmungsgemäß Verwendung. 6

Lieberumfang . 6

Teilebeschreibung. 7

Technische Daten . 7

Sicherheit . 7

Sicherheitshinweise . 7

Vorbereitung 8

Benöttiges Werkzeug und Material. 8

Vor der Installation . 8

Inbetriebnahme

Leuchte montieren . 8

Leuchte ein-/ausschalten . 9

Wartung und Reinigung . 9

Entsorgung .9

Konformitätserklarung .9

Garantie und Service

Garantie . 9

Serviceadresse . 10

Garantiekarte . 10

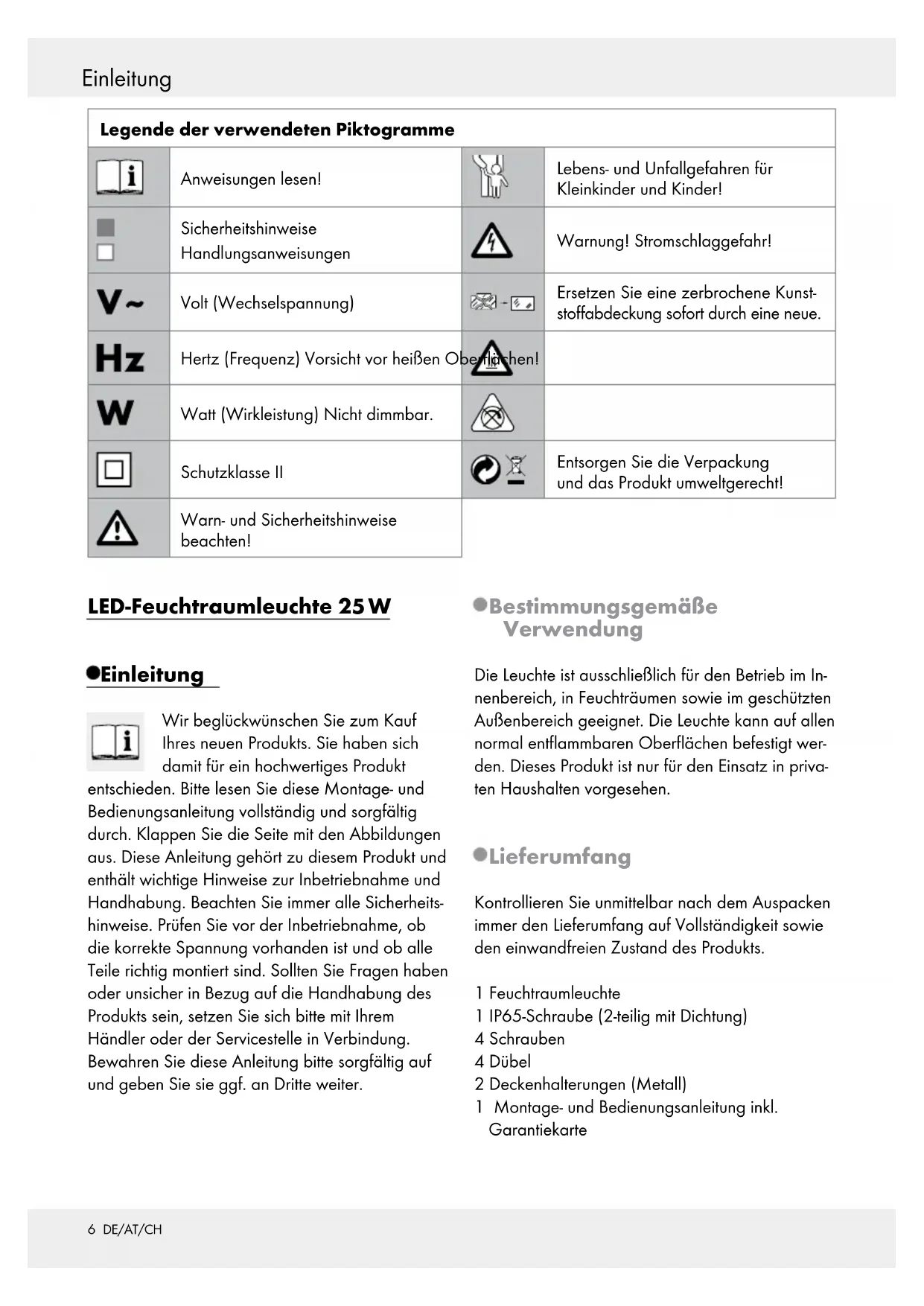

Legende der verwendeten Piktogramme
i	Anweisungenlesen!		Lebens- und Unfallgefahren für Kleinkinder und Kinder!
	Sicherheitshinweise Handlungsanweisungen		Warnung! Stromschlaggefahr!
V~	Volt (Wechselspannung)		Ersetzen Sie eine zerbrochene Kunststoffabdeckung(sofort durch eine neue.
Hz	Hertz (Frequenz) Vorsicht vor bereits Oberflächen!
W	Watt (Wirkleistung) Nicht dimmbar.
	Schutzklasse II		Entsorgen Sie die Verpackung und das Produkt umweltgerecht!
	Warn- und Sicherheitshinweise beachten!

LED-Feuchtraumleuche 25W

●Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt

entschieden.itte lessen Sie diese Montage- und Bedienungsanleitung vollständig und sorgfaltig durch.Klappen Sie die Seite mit den Abbildungen aus.Diese Anleitung gehort zu diesen Produkt und enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung.Beachten Sie immer alle Sicherheitshinweise.Prufen Sie vor der Inbetriebnahme,ob die korrekte Spannungvorhanden ist und ob alle Teile richtig montiert sind.Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Produkts sein, setzen Sie sichitte mit ihrem Handler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitungitte sorgfaltig auf und geben Sie sie gg.f. an Dritte weiter.

Bestimmungsgemäß Verwendung

Die Leuchte ist ausschließlich für den Betrieb im Innenbereich, in Feuchträumen sowie im geschützten Außenbereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Produkt ist nur für den Einsatz in privaten Haushalten vorgesehen.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfrei Zustand des Produkts.

1 Feuchtraumleuche
1 IP65-Schraube (2-teilig mit Dichtung)
4 Schrauben
4 Dübel
2 Deckenhalterungen (Metall)
1 Montage- und Bedienungsanleitung inkl. Garantiekarte

Teilebeschreibung

Dübel
Deckenhalterung
Schraube
Dichtung
IP65-Schraube
Feuchtraumleuche

-Technische Daten

Artikelnummer: 54739

Betriebsspannung: 220 - 240V 50 / 60Hz

Leuchtmittel:LED-Modul(nicht)

austauschbar)

Nennleistung max.: 25W

Schutzart:IP65(staubdicht,

strahlwassergeschützt)

Schutzklasse: II/

MaBe: 1250 × 65 × 65 ~mm

Inverkehrbringer:

EDI Light GmbH, Heiligkreuz 22, A-6136 Pill

Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, wird keine Haftung übernommen!

LEB 4 WARMUNG!

UND UNFALLGEFAHREN FÜR KLEINKINDER UND KINDER!

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt

oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie die Leuchte oder das Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tufen, Kunststoffeile etc. konnten für Kinder zu einem gefährlichen Spielzeug werden.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Lassen Sie die Elektroinstallation durch eine ausgebildete Elektrofachkraft durchführten.
Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, wird keine Haftung übernommen!
Benutzen Sie ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Überprüfen Sie vor dem Netzanschluss die Leuchte auf etwaige Beschädigungen. Benutz den Sie ihre Leuchte niemals, wenn Sie irgendwelle Beschädigungen feststellen.
Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-stellung) (siehe Abb. A).
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benöttigen Betriebsspannung der Leuchte übereinstimmt (220-240V~).
■ Berühren Sie niemals bei beschädigter Kunststoffabdeckung oder beschädigtem Leuchtengehause die Hochvoltplatine.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Die Leuchte nicht auf feuchtem oder leitendem Untergrund installieren!

Vermeiden Sie Brand- und Verletzungsgefahr

Überprüfen Sie unmittelbar nach dem Auspacken jedem Leuchtmittel und jeder Kunststoffdeckung auf Beschädigungen.

Ersetzen Sie eine zerbrochene Kunststoffabdeckung sofort durch eine neue.

Wenden Sie sich an die Servicestelle oder eine Elektrofachkraft.

Die LED-Lampe ist nicht dimmbar.

Nicht direkt in die Lichtquelle (Leuchtmittel, LED, etc.) hineinschauen. Die Lichtquelle (Leuchtmittel, LED, etc.) nicht mit einem optischen Instrument (z. B. Lupe) betrachten.
Das Leuchtmittel ist nicht

auschaeschbar.

Sollte das Leuchtmittel am Ende seiner Lebensdauer ausfallen, muss die ganze Leuchte ersetzt werden.

Vorbereitung

BenösigtesWerkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

• Bleistift / Markierwerkzeug
• Spannungssprüfer
• Schraubendreher
• Bohrmaschine
• Bohrer (ca. 0,6 cm)
  -Seitenschneider
• Leiter

Vorder Installation

Wichtig: Der elektrische Anschluss muss durch eine ausgebildete Elektrofachkraft erfolgen. Diese muss Kennnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben.

Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.
Bereiten Sie die Montage sorgfältig vor und behmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Seien Sie stets aufmerksam! Achten Sie immer daraufauf, was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.
Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-Stellung) (siehe Abb. A).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Achten Sie beim Bohren daraufuf, dass Sie keine elektrischen Kabel, Gas- oder Wasserleitungen beschädigen.
Ziehen Sie die Bedienungsanleitung ihrer Bohrmschine hinzu.

Inbetriebnahme

Leuchtemontieren

Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-stellung) (siehe Abb. A).
Montieren Sie die Leuchte wie in Abbildung B-D dargestellt.

• Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung) (siehe Abb. E).

Ohre Leuchte ist nun betriebsbereit.

Leuchteein-/ausschalten

Schalten Sie die Leuchte über den Wandschafter ein bzw. aus.

Wartung und Reinigung

WARNING! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-Stellung).

WARNING! STROMSCHLAGGE-FAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit scharfen Reinigungsmitteln gereinigt oder in Wasser getaucht werden.

VORSICHT! VERBRENNUGSGEFAHR DURCH HEISSE OBERFLÄCHEN!

Lassen Sie die Leuchte vollständig abkühlen.

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte wurde hierbei Schadennehmen.
- Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.
- Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskosten ein (I-Stellung) (siehe Abb. E).

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen

konnen. Mänglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Das Symbol der durchgestrichen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer

getrennten Müllsammlung zugeführrt werden muss. Dies gilt für das Produkt und alle mit thisem Symbol gekennzeichneten Zubehörteile. Gekennzeichene Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten.

- Konformitätserklärung

CE Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Entsprechende

Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktssicherheitsgesetzes.

Im Zuge von Produktverbesserungen gehalten wir uns technische und optische Veränderungen am Antikel vor. Vorbehaltich Satz- und Druckfehler.

Garantie und Service

Garantie

Wir übernehmen 3 Jahre Garantie ab Kaufdatum. Unsere Produkte werden nach modernen Produktionsmethoden hergestellt und einer genauen Qualitätskontrolle unterzogen. Wir garantieren für die einwandfreie Beschaffenheit der Antikel. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellnehmer. Sollten sich wider Erwarten Mängel Herausstellen, schicken Sie den

sorgfältig verpackten Artikel an die angegebene Serviceadresse.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßer Handhabung berufen sowie Verschleiße und Verbrauchsmaterialien. Diese können Sie unter der angegebenen Rufnummer kostenpflichtig bestellen. Reparaturen, die nicht unter Garantie laufen (z. B. Leuchtmittel), können Sie gegen individuelle Berechnung zum Selfstkostenpreis ebenfls bei der angegebenen Serviceadresse durchfuhren halten.

Der Antikel wird unter der genannten Serviceadresse repariert. Nur wenn Sieihn direkt an diese Adressesenden, kann eine zeitgerechte Bearbeitung und Rücksendung erfolgen.

Wünschen Sie weitere Produktinformationen, möchten Sie Zubehör bestellen oder haben Sie Fragen zur Serviceabwicklung, rufen Sieitte unsere Kundenberatung unter der angegebenen Rufnummer an. Bei Rückfragen geben Sieitte die Artikelnummer (siehe „Technische Daten") an.

DE-86159 Augsburg

DEUTSCHLAND

E-Mail: [e-mail]

Telefon: [phone]

Österreich

Werner-von-Siemens-Straße 600

Bitte halten Sie für alle Anfrage den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Garantiekarte

Absender:

Name/Vorname:

Land/PLZ/Ort/StraBe:

Telefonnummer:

Artikelnummer/Bezeichnung:

Kaufdatum/Kaufort:

Fehlerangabe:

Datum/Unterschrift:

Liegt kein Garantiefall vor:

Schicken Sie den Antikelitte unrepairiert gegen entstandene Transportkosten zurück.
Teilen Sie mir die Kosten mit. Reparieren Sie den Antikel gegen Bezahlung.

Technische gegevens.. 25

Veiligheid.. 25

Beschermingsklasse: II/

Afmetingen: 1250 × 65 × 65 ~mm

Distributeur:

EDI Light GmbH, Heiligkreuz 22, A-6136 Pill

Veiligkeit

DeLED-lamp is nicht dimbar.
