Produkttyp	Vollintegrierter Geschirrspüler
Marke	Blaupunkt
Modell	5VF410NP
Kapazität	13 Maßgedecke
Abmessungen (H x B x T)	815 x 598 x 550 mm
Stromversorgung	230 V ~ 50 Hz, 1930 W
Wasserdruck zulässig	0,04 - 1 MPa
Energieeffizienzklasse	A++
Jährlicher Energieverbrauch	262 kWh
Jährlicher Wasserverbrauch	3 080 L
Geräuschpegel	47 dB(A)
Trocknungsklasse	A
Spülprogramme	Intensiv, Normal, ECO, Glas, 90 Min, Schnell
Sonderfunktionen	Halbe Beladung, Startzeitvorwahl, Einstellbarer Wasserenthärter
Einbauart	Unterbaugerät, abnehmbare Frontblende
Material des Innenbehälters	Edelstahl
Filtersystem	3-stufig: Grobfilter, Hauptfilter, Mikrofilter
Sprüharme	Oberer und unterer Sprüharm, reinigbar
Spülmittelbehälter	Mit Vorspül- und Hauptspülkammer
Klarspüler	Integrierter Spender, einstellbar (6 Positionen)
Sicherheit	Erdung, automatische Absperrung bei Türöffnung, Frostschutz
Mitgeliefertes Zubehör	Besteckkorb, Salzeinfülltrichter, Frontblendenhalterungen
Konformität	EU-Richtlinien (NSR, EMV, ErP)

Häufig gestellte Fragen - 5VF410NP BLAUPUNKT

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob das Gerät eingeschaltet ist, die Tür richtig geschlossen und der Wasserhahn geöffnet ist. Ersetzen Sie die Sicherung oder schalten Sie den Schutzschalter wieder ein, falls erforderlich.

Wie stelle ich den Wasserenthärter ein?

Drücken Sie nach dem Einschalten die Programmtaste länger als 5 Sekunden. Wählen Sie mit derselben Taste die Einstellung (H1 bis H6) entsprechend der Wasserhärte. Bestätigen Sie mit der Ein-/Aus-Taste.

Warum ist das Geschirr nicht sauber?

Überprüfen Sie die Beladung (Arme nicht blockieren), das ausgewählte Programm (bei Bedarf intensiver), die Spülmittelmenge und den Zustand der Filter. Reinigen Sie regelmäßig die Sprüharme und den Filter.

Wie reinige ich die Filter?

Drehen Sie den Filter gegen den Uhrzeigersinn, heben Sie die gesamte Einheit heraus. Entfernen Sie Rückstände und spülen Sie unter fließendem Wasser ab. Reinigen Sie sie einmal pro Woche mit einer weichen Bürste.

Was bedeutet der Fehlercode E1?

E1 zeigt eine zu lange Wasserzufuhrzeit an. Überprüfen Sie, ob der Wasserhahn geöffnet ist, der Zulaufschlauch nicht geknickt oder verstopft ist und der Wasserdruck ausreichend ist (0,04-1 MPa).

Kann man die Tür während eines Spülgangs öffnen?

Ja, öffnen Sie vorsichtig, um Verbrennungen zu vermeiden. Die Sprüharme stoppen und der Zyklus wird nach 10 Sekunden nach dem Schließen der Tür automatisch fortgesetzt.

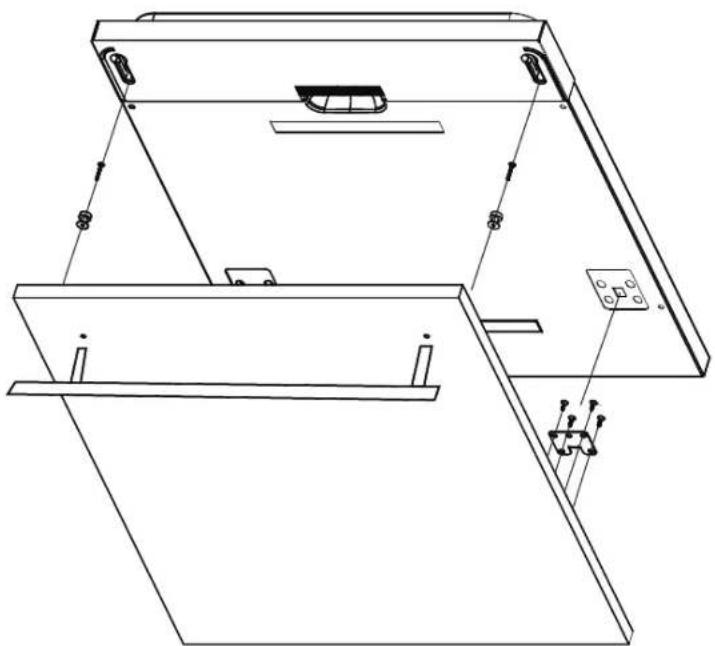

Wie installiere ich die Holzfrontblende?

Befestigen Sie die mitgelieferten Haken an der Holzfront. Hängen Sie sie in die Schlitze der Außentür ein, schrauben Sie dann die Front mit den mitgelieferten langen Schrauben fest, nachdem Sie die kurzen Schrauben entfernt haben. Stellen Sie die Federspannung der Tür bei Bedarf ein.

Welches Spülmittel verwenden?

Verwenden Sie ausschließlich Spezialgeschirrspülmittel (Pulver, Gel oder Tabs). Halten Sie sich an die angegebenen Dosierungen und mischen Sie es nicht mit Seife oder Waschmittel.

Wie kann ich Wasser und Energie sparen?

Verwenden Sie das ECO-Programm für normale Beladung, aktivieren Sie die Halbe-Beladung-Funktion, wenn Sie wenig Geschirr spülen, und vergessen Sie nicht, das Gerät vollständig zu beladen, bevor Sie einen Zyklus starten.

Warum gibt es Flecken oder Schlieren auf dem Glasgeschirr?

Dies kann durch zu hartes Wasser, falsche Dosierung von Spülmittel oder Klarspüler verursacht werden. Erhöhen Sie die Klarspülereinstellung oder verwenden Sie ein Spülmittel, das zur Wasserhärte passt. Vermeiden Sie eine Überladung der Körbe.

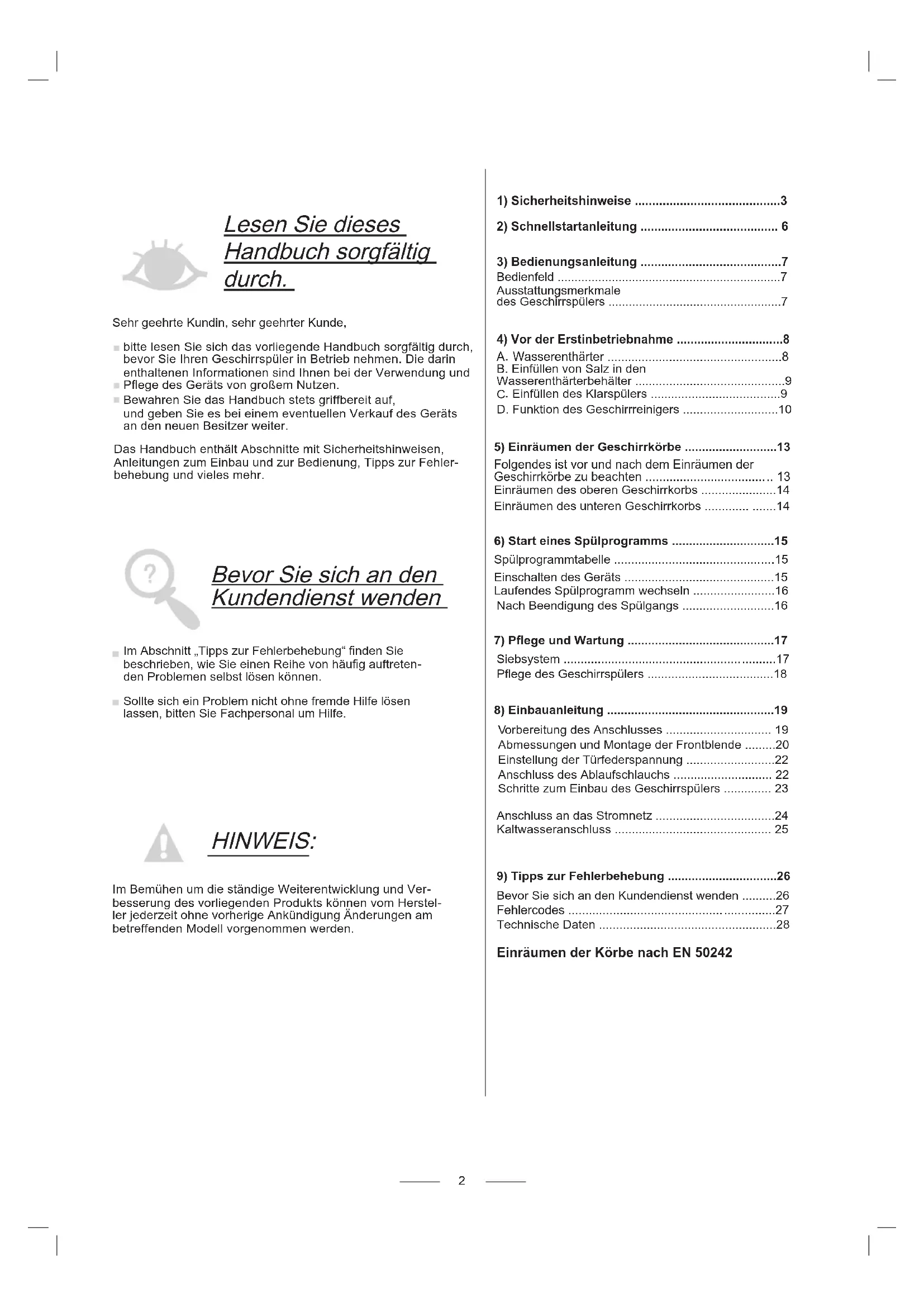

BEDIENUNGSANLEITUNG 5VF410NP BLAUPUNKT

Einbau Geschirrspulier, vollintegriert 5VF410NP

Lesen Sie diesen Handbuch sorgfältig durch.

Sehr geehrte Kundin, sehr geehrter Kunde,

-itte lessen Sie sich das vorliegende Handbuch sorgfältig durch, bevor Sie ihren Geschirrspüller in Betriebephnem. Die darin
enthaltenen Informationen sind Ihnen bei der Verwendung und Pflege des Gerats von großem Nutzen.
Bewahren Sie das Handbuch stets griffbereit auf, und geben Sie es bei einem eventuellen Verkauf des Geräts an den neuen Besitzer weiter.

Das Handbuch enthalt Abschnittte mit Sicherheitshinweisen, Anleitungen zum Einbau und zur Bedienung, Tipps zur Fehlerbehebung und vieles mehr.

Bevor Sie sich an den Kundendienst wenden

Im Abschnitt, Tipps zur Fehlerbehebung"finden Sie beschreiben, wie Sie einen Reihe von hauftig auftretenden Problemen selbst losen konnen.
Sollte sich ein Problem nicht ohne fremde Hilfe losen lessen, bitten Sie Fachpersonal um Hilfe.

HINWEIS:

Im Bemühen um die ständige Weiterentwicklung und Verbesserung des vorliegenden Produkts konnen vom Hersteller jederzeit ohne vorherige Ankündigung Änderungen am betreffenden Modell vorgenommen werden.

1) Sicherheitshinweise 3
2) Schnellstartanleitung 6
3) Bedienungsanleitung 7
Bedienfeld 7
Ausstattungsmerkmale des Geschirrspulers 7

4) Vor der Erstinbetriebnahme 8

A.Wasserenthärter 8
B. Einfüllen von Salz in den
Wasserenthärterbehälter 9
C. Einfüllen des Klarspülers
D. Funktion des Geschirrreinigers 10

5) Einräumen der Geschirrkörbe 13

Folgendes ist vor und nach dem Einräumen der
Geschirrköbe zu beachten 13

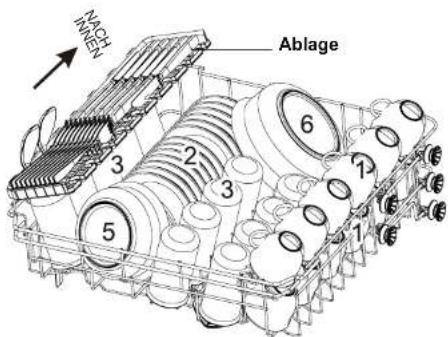

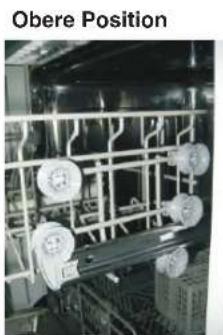

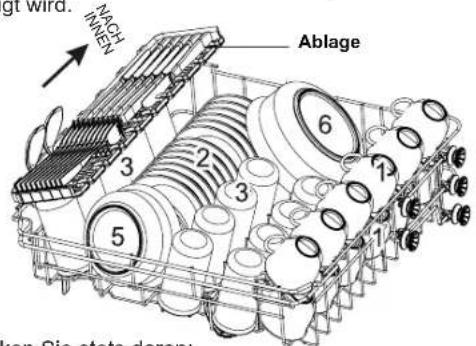

Einraumen des oberen Geschirrkorbs 14

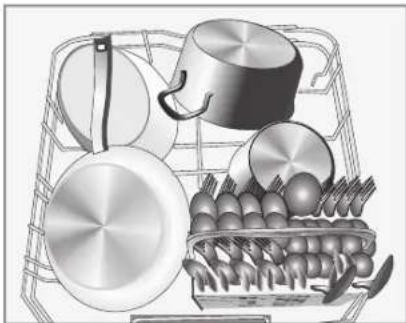

Einräumen des unteren Geschirrkorbs 14

6) Start eines Spulprogramms 15
Spulprogrammtabelle 15
Einschalten des Gerats 15
Laufendes Spulprogramm wechseln 16
Nach Beendigung des Spulgangs 16

7) Pflege und Wartung 17

Siebsystem 17
Pflege des Geschirrspulers 18

8) Einbauanleitung 19

Vorbereitung des Anschlusses 19

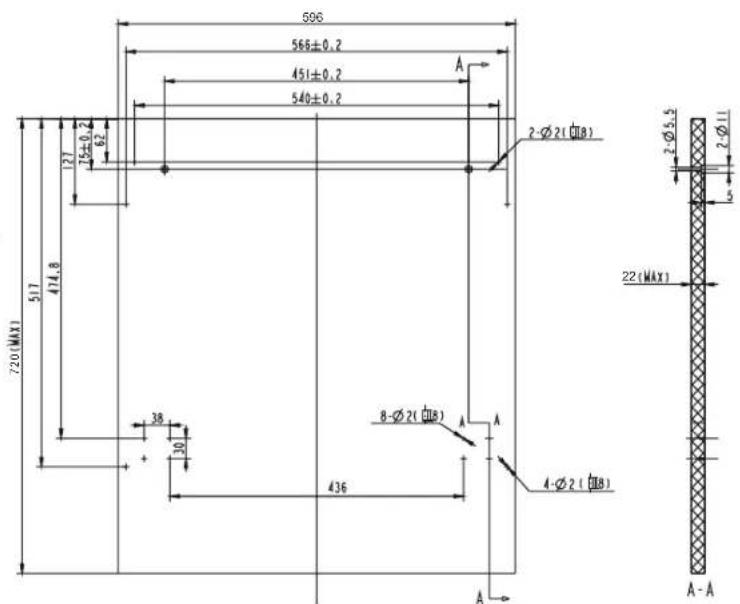

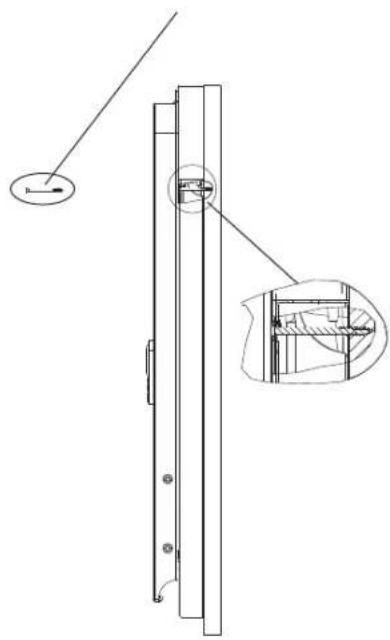

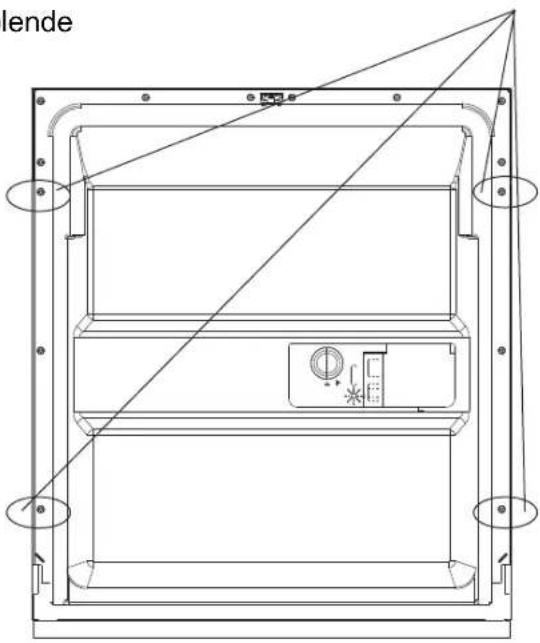

Abmessungen und Montage der Frontblende 20
Einstellung der Tüfrederspannung 22

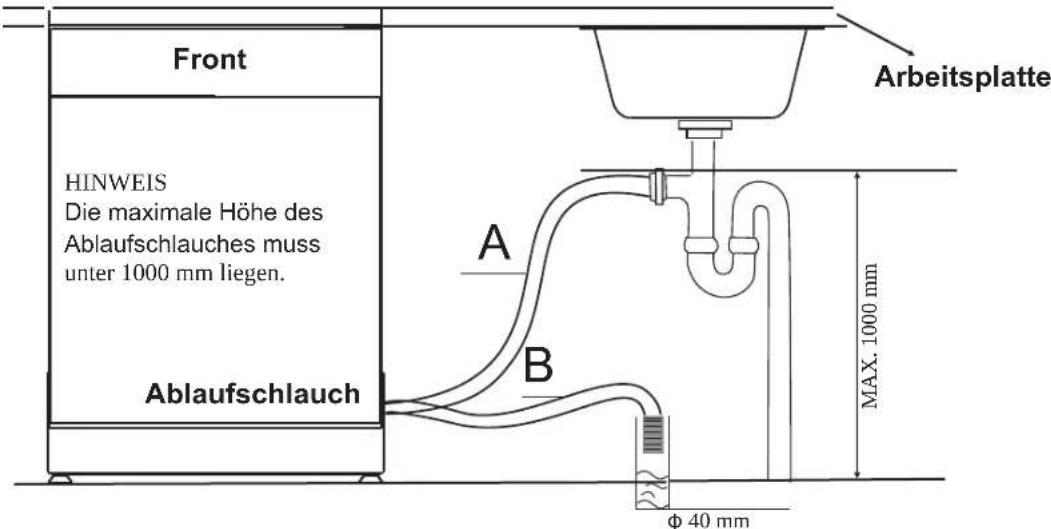

Anschluss des Ablaufschlauchs 22

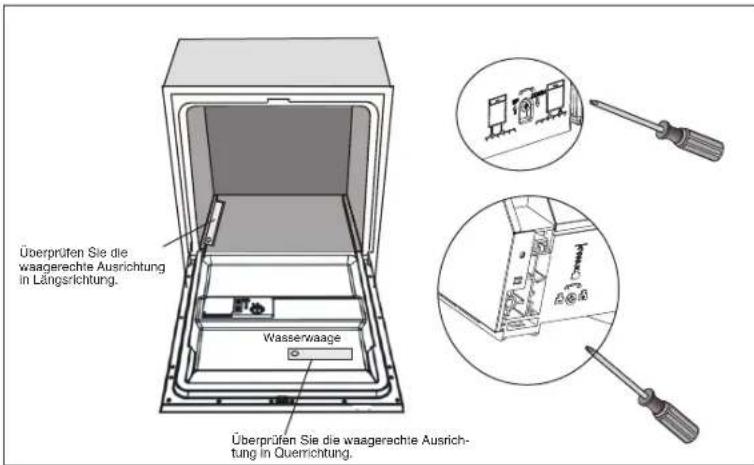

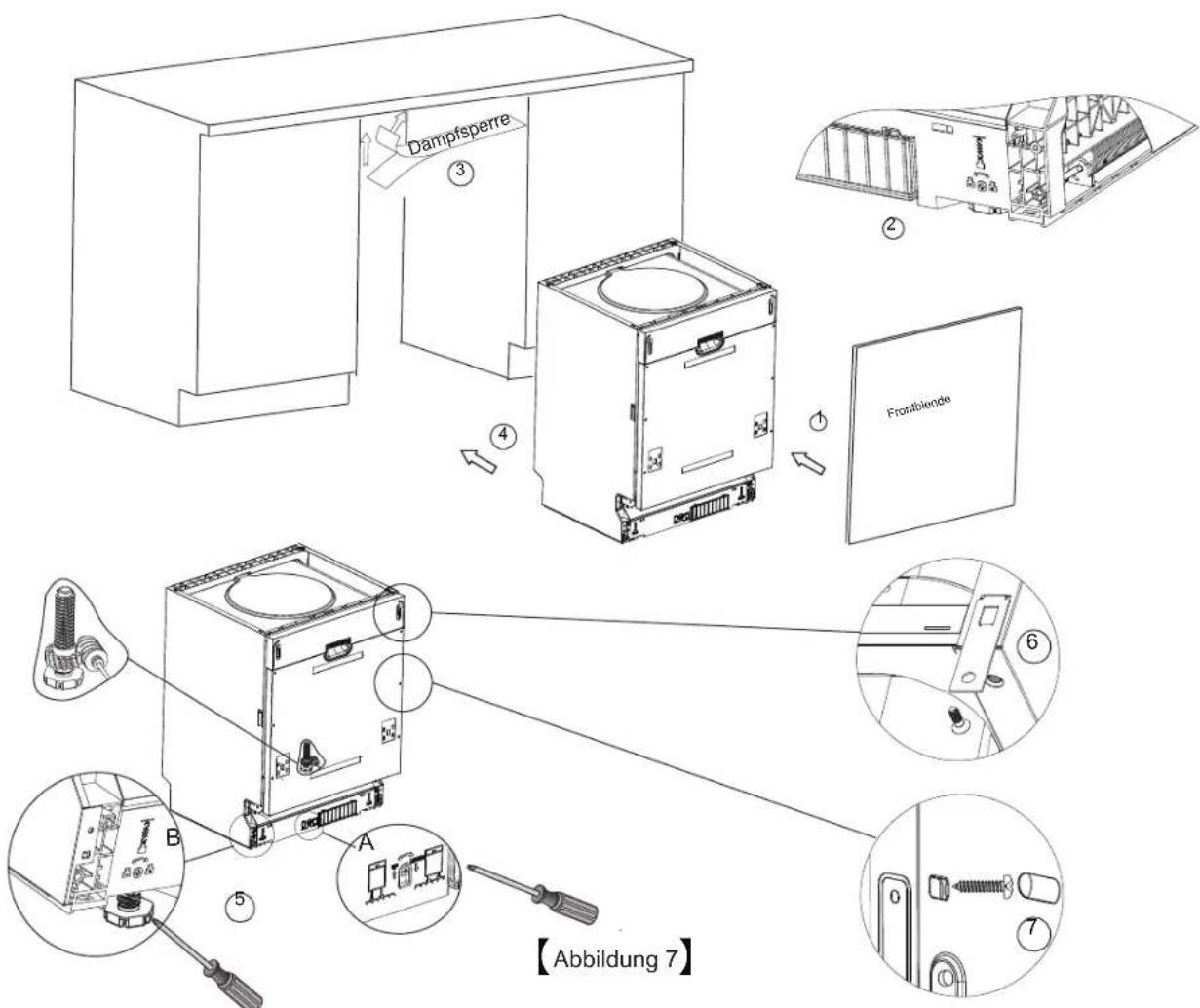

Schritte zum Einbau des Geschirrspulers 23

Anschluss an das Stromnetz 24
Kaltwasseranschluss 25

9) Tilps zur Fehlerbehebung 26

Bevor Sie sich an den Kundendienst wenden 26
Fehlercodes 27

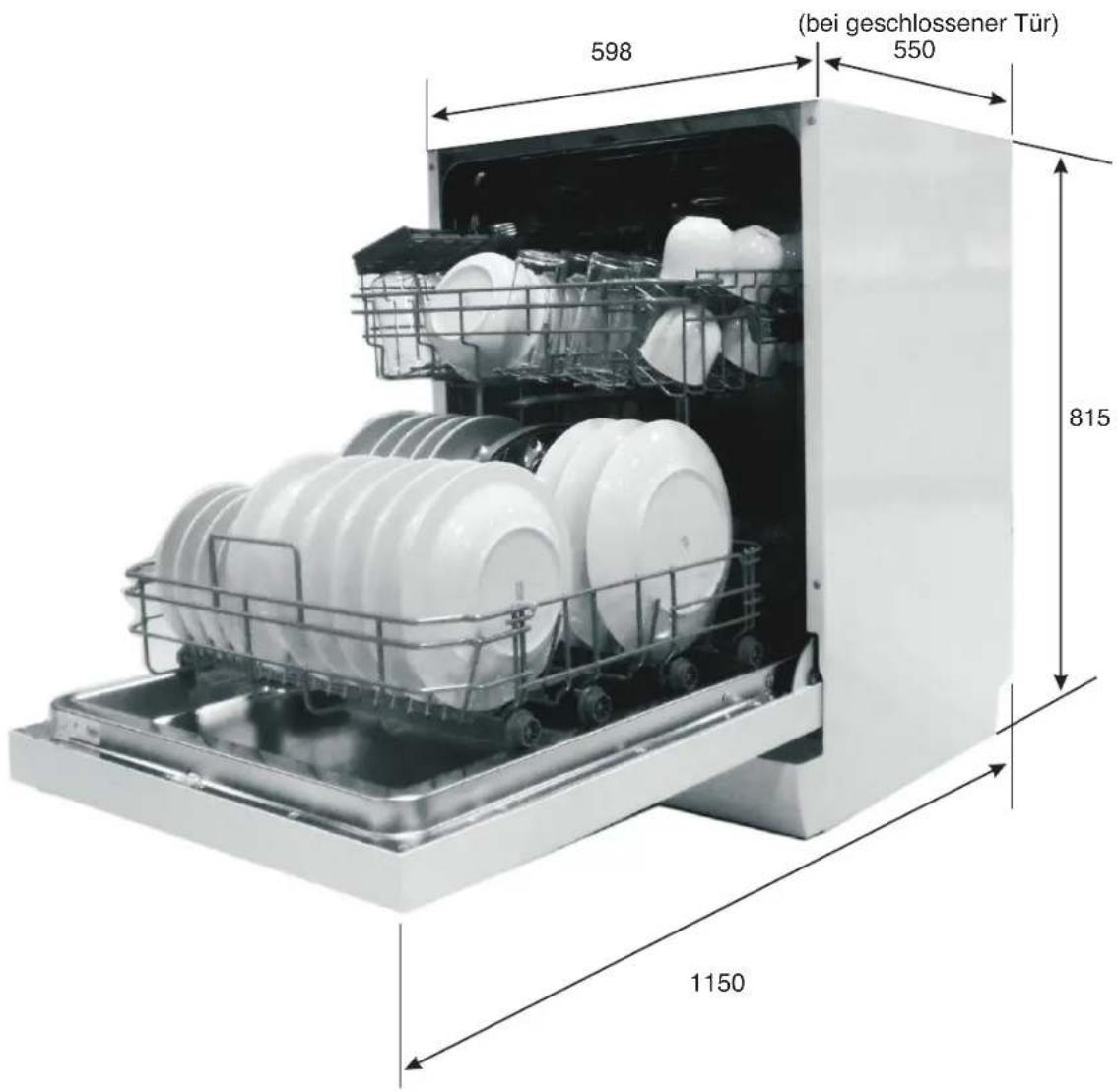

Technische Daten 28

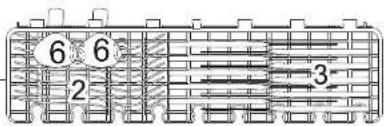

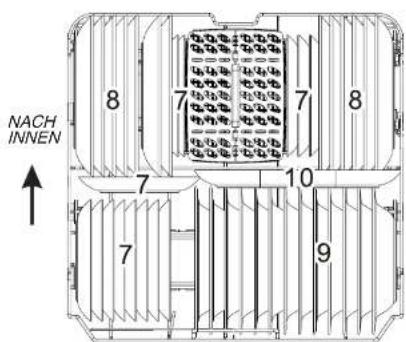

Einräumen der Körbe nach EN 50242

1. WICHTIGE SICHERHEITSHINWEISE

ACHTUNG: Beachten Sie beim Verwenden des Geschirrspulers die folgenden Sicherheitshinweise:

Dieses Gerät ist für eine Verwendung in Haushalten und einem ähnlichen Umfeld vorgesehen wie:

• Mitarbeiter-Küchenbereiche in Geschäften, Büros und sonstigen Arbeitsumgebungen;
  Bauernhöfe;
• durch Gaste von Hotels, Motels und sonstigen Beherbergungsbetrieben;
• Unterkünfte in Form von Gästezimmern.

Das Gerät kann von Kindern ab acht Jahren sowie Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder auch Mangel an Erfahrung und Wissen verwendet werden, wenn diese darauf beaufsichtigt werden oder in der sicheren Verwendung des Geräts angeleitet worden sind und die mit der Verwendung einhergehenden Gefahren verstanden haben. Das Gerät ist kein Kinderspielzeug. Reinigung und Pflege dürfen von Kindern nur unter Aufsicht durchgeführt werden (Sicherheitsanforderung nach EN 60335-1).
Das Gerätarf von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder auch Mangel an Erfahrung und Wissen verwendet werden, wenn diese von einer für deren Sicherheit verantwortlichen Person damit beaufsichtigt werden oder in der sicheren Verwendung des Geräts angeleitet worden sind (Sicherheitsanforderung nach EN 60335-1).
Das Gerät ist für die ausschließlich Nutzung in Innenräumen und im Haushalt vorgesehen. Zum Schutz vor Stromschlag[weder das Gerät selbst noch das Netzkabel oder den Netzstecker in Wasser oder sonstige Flüssigkeiten eintauchen.
Vor jeder Reinigung und Wartung ist das Gerät vom Netz zu trennen. Zur Reinigung ein weiches, mit einem milden Reinigungsmittel befeuchtetes Tuch verwenden. Anschließend mit einem trockenen Tuch nachtrocknen.

ANWEISUNGEN ZUR ERDUNG

Das Gerät muss korrekt geerdet sein. Da die vorhandene elektrische Ladung über eine Erdung ungehindert in den Boden abfließen kann, verringgert sich die Gefahr, bei einer Funktionstörung oder einem technischen Defekt einen Stromschlag zu erleiden. Das Gerät ist mit einem dreiadrigen Netzanschlusskabel mit Schutzkontaktstecker versehen.
■ Der Anschluss des Kabels hat an einer Steckdose zu erfolgen, die den vor Ort geltenden gesetzlichen und verordnungsrechtlichen Bestimmungen entsprechend installiert und geerdet ist.
Ein unsachgemäß Anschluss des Erdleiters des Geräts erhöht die Gefahr, einen Stromschlag zu erleiden. Falls Sie sich nicht sicher sind, ob das Gerät korrekt geerdet ist,ziehen Sie einen qualifizierten Elektriker oder Kundendienstmarbeiter zurate.
■ Manipulieren Sie keinesfalls den Anschlussstecker des Geräts, falls dieser nicht in die Steckdose passen sollen.

Lassen Sie sich in einem solchen Falle von einem qualifizierten Elektriker eine passende Steckdose einbauen.

Tur und Geschirrkörbe des Geschirrspulers nicht zweckentfremden, sich nicht darauf auf setzen oder stellen.
Geschirrspuler nur dann einschalten, wenn alle Gehäusewände korrekt installiert sind.
■ Türe bei laufendem Betrieb nur sehr behutsam öffnen, da andernfalls die Gefahr besteht, dass Wasser aus dem Gerät spritzt.
Keine schweren Gegenstände auf der geöffneten Tur ablegen oder sich gar daraufuf stellen. Das Gerät konnte damit nach vorne kippen.
■ Beim Einräumen des Geschirrs:

1) Darauf achten, Geschirr und Besteck mit scharfen Kanten und Klingen so einzuräumen, dass sie die Turdichtung nicht beschädigten können;
2) Achtung: Messer und sonstige Utensilien mit scharfen Spitzen müssen mit den Spitzen nach unten oder waagrecht eingelegt werden.

■ Überprüfen Sie, ob die Reinigerkammer nach Abschluss des Spülgangs leer ist.
Gegenstände aus Kunststoff nur dann einlagen, wenn diese als spülmaschinenfest gekenn-zeichnet sind. Fehlt eine solche Kennzeichnung, überprüfen Sie die Herstellererempfahlungen.
■ Nur für Geschirrspulgeräte vorgesehene Geschirrreiniger und Klarsprüfer verwenden.
■ Niemals Seife, Waschmittel oder Handreiniger in ihren Geschirrspüller einfllen.
Das Gerät ist kein Spielzeug. Daher sind Kinder fernzuhalten.
Die Tursollew der davon ausgehenden Stolpergefahr nicht dauerhaft geffnet bleiben.
■ Zur Vorbeugung von Gefahren ist ein beschädigtes Anschlusskabel vom Hersteller, dessen Kundendienstmitarbeiter oder einer Person von vergleichbarer Qualification umgehend zu ersetzen.
■ Beim Einbau des Geräts ist darauf zu halten, das Netzkabel nicht übermäßig zu knicken oder einzukommen.
Die Bedienelemente dürfen keinesfalls manipuliert werden.
Zum Wasseranschluss des Geräts ist ein neuer Schlauchssatz zu verwenden. Ein gebrauchter Satz sollte keinesfalls wiederverwendet werden.
Die Aufnahmekapazität des Geräts von 13 Maßgedecken ist nicht zu überschnitten.
Der zulässige Höchstdruck des Wasserzulaufs beträgt 1 MPa.
Der zulässige Mindestdruck des Wasserzulaufs beträgt 0,04 MPa.

Entsorgung

Verpackungsmaterial des Geschirrspulers ordnungsgemäß entsorgen.

Sämtliche Komponenten des Verpackungsmaterials sind recyclingfähig.

Die Kunststoffbestandteile sind mit den international üblichen Abkürzungen gekennzeichnet:

PE —— für Polyethylen, z. B. Folierungsmaterial
■PS —— für Polystyrol, z. B. Fullmaterial
■POM — Polyoxymethylen, z. B. Kunststoff-Clips
PP —— Polypropylen, z. B. Einfullstutzen für das Salz
■ABS — AcrylNitril-Butadien-Styrol, z. B. Bedienfeld.

ACHTUNG:

■Verpackungsmaterial kann für Kinder gefährlich sein!
■Zur Entsorgung des Verpackungsmaterials und des Geräts selbst wenden Sie sichitte an einen Wertstoffhof. Vorder Entsorgung des Geschirrspulers sind das Netzkabel zu durchtrennen und der Turverriegelungsmechanismus unbrauchbar zu machen.
■ Der für die Verpackung verwendete Karton besteht aus Recyclingpapier und ist der Altpapierverwertung zuzuführren.
■Indem Sie eine sachgemäße Entsorgung sicherstellen, tragen Sie dazu bei, andernfalls drohenden Schaden für die Umwelt und die menschliche Gesundheit abzuwenden.
■ Für{nahere Informationen zum Recycling des Produkts wenden Sie sich an ihre Stadtverwaltung oder Ihr Hausmüllentsorgungsunternehmen.
■ENTSORGUNG: Das Gerätarf nicht über den Hausmüll entsorgt werden, sondern ist einer gesonderten Aufbereitung zuzuführen.

Eine ausfuhrliche Beschreibung der einzelnen Schritte finds Sie in den betreffenden Abschnitten der Bedienungsanleitung.

Einschalten des Geräts	Öffnen Sie die Tür, und betätigten Sie die EIN/AUS-Taste, um das Gerät einzuschalten.
Reinigerkammer befüllen	Kammer A:Bei jeder Spülgang.Kammer B:Nur bei Programmen mit Vorsprüngung.(Gebrauchsanleitungen befolgen!)C
Füllstand des Klarspūlersüberprüfen	Mechanische Anzeige C.Elektrische Anzeige im Bedienfeld (sofern vorhanden).
Regenerisalz-Füllstand	(Nur bei Modellen mit Enthärungsanlage.) Elektrische Anzeige im Bedienfeld (sofern vorhanden). Weist das Bedienfeld keine Salznachfüllanzeuge auf (modellabhängig), lässt sich der Zeitpunkt, zu dem Salz nachgefällt werden muss, anhand der vom Gerät absolvierten Spülgänge abschätzen.
Geschirrkörbe einräumen	Auf dem Geschirr verbliebene größere Mengen an Speiseresten entfernen. Töppe und Pfaffen mit angebrannten Speiseresten vor dem Einlagen in die Geschirrkörbe einweichen. Die Anleitungen zum Beladen der Geschirrkörbe beachten.
Programm wählten	Programmtaste so oft betätigten, bis das gewünschte Programm auf-leuchtet (vgl. Abschnitt „Bedienungsanleitung").
Starten des Geschirrspūlers	Wasserhahn der Versorgungsleitung öffnen, Tür schlieben. Die Maschine setzt sich unmittelt.
Spülprogramm wechseln	1. Ein laufender Spülgang{lösst sich nur kurze Zeit nach dem Start der Maschineändern. Sich möglichwerweise bereits der Geschirrreinerfreigesetzt und das Wasser abgepumpt. In einer Fälle ist die Reinigerkammer erneut zu befüllen.2. Offnen Sie die Tür vorsichtig, sobald die Sprüharme stillstellen. Hallen Sie die Programmmindestens 3 Sekunden lang gestrückt. Der Geschirspürler wechselt daraufufhin in den StandModus, in dem Sie das Spülprogramm auf die gewünschte Einstellung änder themselves.
Vergessenes Geschirr nach dem Start in die Geschirrsplummaschine einräumen	1. Tür einen Spaltbreit öffnen, um die Geschirrsplummaschine anzuhalten.2. Sobald die Sprüharme stillstellen, konnen Sie die Tür vollständig öffnen.3. Vergessenes Geschirr in die Körbe einlagen.4. Tür schließen. Die Geschirrsplummaschine lauft daraufufhin nach 10 Sekunden wieder automatisch an.
Falls das Gerät während eines Spülprogramms ausgeschaltet wird	Wird das Gerät während eines Spülprogramms abgeschlossen musst das entsprechende Spül nach dem Wiedereinschalten erneut gewählt werden, damit der Geschirrspürler an dem Punkt kann, an dem er ausgeschaltet wurde.
Ausschalten des Geräts	Ist das Spülprogramm abgeschlossen, gibt das Gerät achtmal hintereinander einen Signaltewähn und dem unter dem Geschirrkorb.
Wasserhahn der Versor-gungsleitung zudrehen und Geschirrkörbe ausräumen.	Achtung: Warten Sie nach Beendigung des Programms etwa 15 Minuten, ehe Sie mit demmen des Geschirrsplürs beginnen, damit die in heißem Zustand bruchempfindlicheren Gesund und Kochutensilien abkühlen können. Zudem trocknet das Geschirr so better. Beginnene Sausräumen mit dem unteren Geschirrkorb.

3. Bedienungsanleitung

WICHTIG Damit Sie Ihren Geschirrspul er optimal nutzen konnen, lessen Sie sich die Bedienungsanleitung vor der Erstinbetriebnahme vollständig durch.

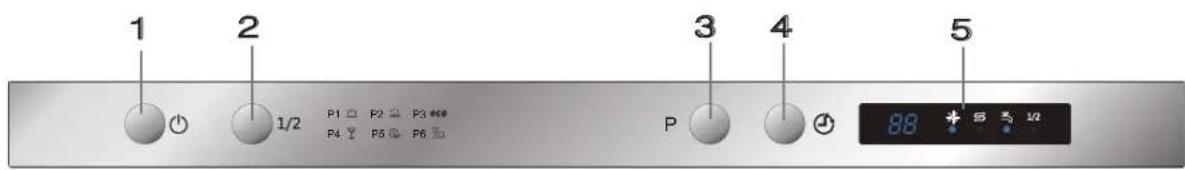

Bedienfeld

1. EIN/AUS-Taste: Zum Ein- und Ausschalten der Stromversorgung.
2. Taste für Halbe-Beladung-Funktion: Auswahl der Funktion für halbe Beladung. (Wahlen Sie diese Funktion nur dann, wenn Sie hochstens sechs Maßgedecke zu spulen haben. Sie sparen dadurch Wasser und Energie. Diese Funktion steht nur bei den Programmen Intensiv, Normal, ECO, Glas und 90 Min. zur Verfugung.)
3. Programmtaste: Über diese Taste wird das Spülprogramm gewählt.

4. Zeitvorwahl-Taste: Über diese Tastes kann ein zeitversetzter Start der Maschine programmiert werden.

5. Anzeigefeld: zur Angabe von Fehlercodes, Startzeitvorwahl usw.

Klarspuleranzeige:
leuchtet auf, wenn der Behälter aufgefüllt werden muss.
Salznachfullanzeige:
leuchtet auf, wenn der Behälter aufgefüllt werden muss.
Anzeige fur Startzeitvorwahl, Programmwahl und

88

Anzeige fur Halbe-Beladung-Funktion: 1/2
Wasserzulauf-Warnleuche:

leuchtet auf, wenn der Wasserhahn nicht geöffnet ist.

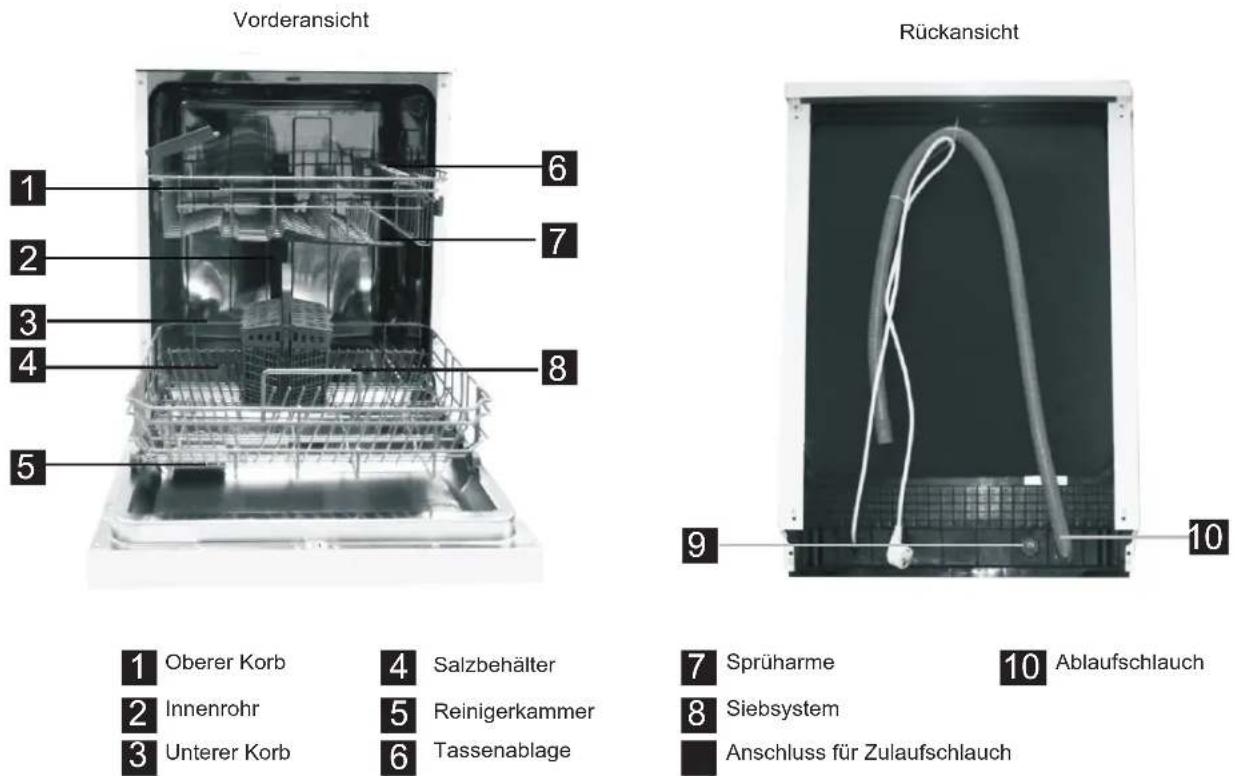

Ausstattungsmerkmale des Geschirrspulers

4. Vor der Erstinbetriebnahme

Vor der erstmaligen Verwendung Ihres Geschirrspuliers mussen Sie unbedingt folgende Schritte beachten:

A. Einstellen der Wasserenthärterfunktion
B Spezialsalz (1,5 kg) fur Geschirpspler in den darauf vorgesehen Behalter einfullen und anschliebend mit Wasser aufflten.

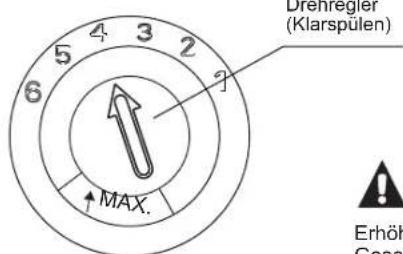

C. Einfüllen des Klarspūlers

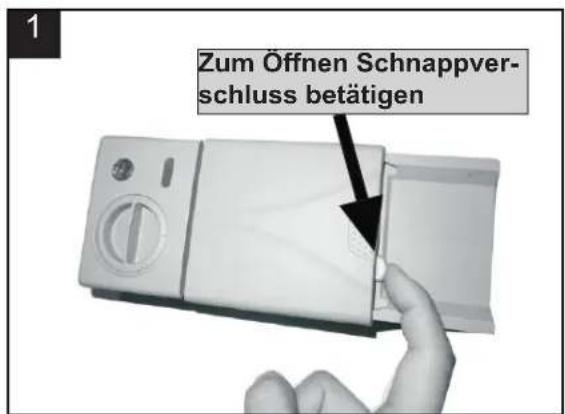

Einfüllendes Geschirrreinigers

A. Wasserenthärterfunktion

Die Einstellung des Wasserenthärters erfolgt manuell über den darauf vorgesehenen Drehregler.

Der Wasserentharer entzieht dem Spulwasser Salze und Mineralien, die sich andernfalls nachteilig oder gar schadlich auf die Funktion des Geschirrspulers auswirken wurden.

Je hóher sein Gehalt an solchen Mineralien und Salzen,arto härter ist das Wasser.

Stellen Sie die Enthärtung entsprechend der in Ihrwohnort anzutreffenden Wasserhärte ein.

Den Wert können Sie bei den für Sie zuständigen Stadtwerken bzw. Wasserbetrieben erfragen.

Einstellen des Salzverbrauchs

Der Geschirrspulier ist so konzipiert, dass sich der Salzverbrauch auf die entsprechende Wasserhärte vor Ort einstellt. Dementsprechend ergibt sich darauf ein individuell zugeschnittener und damit optimaler Salzverbrauch.

Verfahren Sie zum Einstellen des Salzverbrauchs wie nachfolgend beschrieben.

1. Offnen Sie die Tur und schalten Sie das Gerät ein.
2. Halten Sie innerhalb der ersten 60 Sekunden nach dem Einsatzen die Programm taste mindestens 5 Sekunden lang gedrückt, um in den Einstellmodus für die Wasserenthärterfunktion zu gelangen (nach erfolgter Umschaltung in den Einstellmodus blinken die Salznachfüll- und Klarspuler-Warnleuchten in regelmäßigen Abständen auf.)
3. Drücken Sie die Programmtaste, um die Ihrem Wohnort entsprechende Einstellung zu wahlen. Der Wert ändert sich darauf in der nachstehend angegebenen Reihenfolge: H1->H2->H3->H4->H5->H6.
4. Drücken Sie die EIN/AUS-Taste, um den Einstellmodus zu verlassen

WASSERHÄRTE				Einstellwert Maschine	Salzverbrauch (g/Spülgang)
"dH	"fH	"e	mmol/l
0~5 0~9 0~6	0~0,94			H1	0
6-11	10-20 7-14 1,0-2,0 H2 9
12-17 21-30 1	5-21 2,1-3,0			H3	12
18-22 31-40 2	2-28 3,1-4,0			H4 20
23-34 41-60 2	9-42 4,1-6,0			H5	30
35-55 61-98 4	3-69 6,1-9,8			H6 60

Hinweis 1:

^ = 1,25^ = 1,78^ = 0,178mmol / l
^ : Grad deutscher Harte
fH: Grad Französsischer Härte
°e: GradBritischerHärte (GradClark)

Hinweis 2:

Die werkseitige Voreinstellung lautet wie folgt: H3 (nach EN 50242)

Informationen zum Härtegrad ihrer lokalen Wasserversorgung erhalten Sie beim für Ihr Wohngebiet zuständigen Wasserwirtschaftsmat.

HINWEIS: Sollte Ihr Modell über keine Wasserenthärterfunktion verfügen, können Sie diesen Abschnitt überspringen.

WASSERENTHÄRTER

Die Wasserhärte ist von Ort zu Ort verschiedene. Bei der Verwendung von nicht enthaltetem

Wasser bilden sich Ablagerungen auf Geschirr und Kochutensilien.

Das Gerät verfügt über eine Enthärterfunktion, bei der mittels Salzbehälter

Kalk und Mineralien aus dem Wasser entfernt werden.

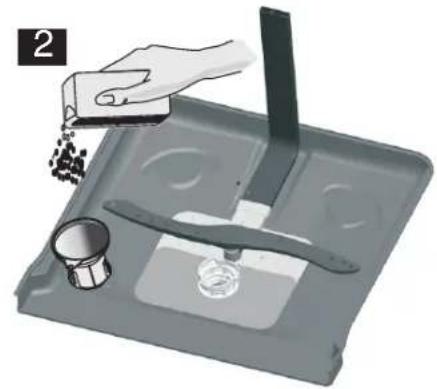

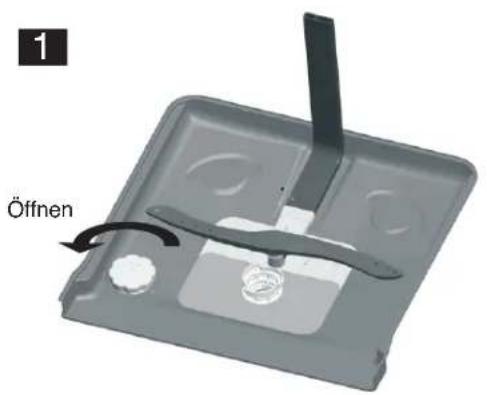

B. Einfüllen von Salz in den Wasserenthärterbehälter

Verwenden Sie ausschließlich Spezialsalz für Geschirrspulmaschinen. Der Salzbehälter befindet sich unterhalb des unteren Geschirrkorbs und ist in der nachfolgend beschriebenen Weise zu befüllen:

Vorsicht!

■ Ausschließlich Spezialsalz für Geschirrspulmaschinen verwenden! Jedes andere, nicht speziell für Geschirrspulmaschinen vorgesehene Salz, u. a. auch Speisesalz, beschädigt die Wasserenthärterfung. Der Hersteller übernimmt im Falle der Verwendung von ungeeignetem Salz weder Haftung für hierdurch verursachte Schäden noch erkennt er hierauf zurückzuführende Gewährleistungsansprüche an.
Salz erst kurz vor dem Start eines vollständigen Spulprogramms einfllen. Auf diese Weise wird verhindert, dass Salzkristalle oder ausgetretene konzentrierte Salzauge über langere Zeit am Boden der Maschine verbleiben und Korrosion verursachen können.

A Nach dem Entnehmen des unteren Geschirrkorbs den Schraubverschluss vom Salzbehalter losen und beiseite legen. 1

Das untere Ende des Trichters (im Lieferumfang enthalten) in die Öffnung einführen und ca. 1,5 kg Spezialsalz für Geschirrspulmaschinen einnullen.
Den Salzbehalter vollständig mit Wasser auffluen. Sollte darauf etwas Wasser aus dem Salzbehalter austreten, so ist dies vollig normal.
D Nach erfolgter Befüllung des Behalters den Verschluss im Uhrzeigersinn wieder fest aufschauben.
E Die Salznachfüllanzeige erlischt, sobald der Behalter mit Spezialsalz gefällt wurde.
F Direkt nach dem Befüllen des Salzbehalters solle ein Spulprogramm gestartet werden. (Wir empfehlen die Wahl eines Kurzprogramms.) Andernfalls besteht die Gefahr, dass die Siebe, Pumpe oder sonstige wichtige Teile der Maschine durch die Saizlauge beschädigt werden. Schäden dieser Art sind von der Gewährleistung ausgeschlossen.

HINWEIS:

1. Der Salzbehalter ist nur dann aufzufullen, wenn im Bedienfeld die Salznachflüllanzeige aufleucht. Je nachdem, wie rasch sich das Salz auflöst, kann es vorkommen, dass die Salznachflüllanzeige trotz vollem Behalter noch eine Weile weiterleucht. Weist das Bedienfeld keine Salznachflüllanzeige auf (modellabhängig), lassst sich der Zeitpunkt, zu dem Salz nachgefällt werden muss, anhand der vom Gerät absolvierten Spülgänge abschlätzen.
2. Verschüttetes Salz sollte unbedingt direkt durch den Start eines Kurz- oder Schnellprogramms entfern werden.

C. Einfüllen des Klarspülers

Klarspulerbehälter

Der Klarspuler wird im letzten Spulgang zugesetzt, um zu verhindern, dass sich Wassertropfen auf dem Geschirb bilden, die beim Trocknen Flecken und Streifen hinterlassen konnten. Zudem beschleugigt er die Trockenzeit, da das Wasser vom Geschirr abpert. Ihr Geschirrpuler wurde für Flüssigklarspuler konzipiert. Der Klarspulerbehalter befindet sich an der Innenseite der Turn darüber den Reinigerkammer. Zum Befüllen des Behalters den Verschluß offen und Klarspuler einnullen, bis die Fülstandsanzeige vollkommen schwarz wird. Das Fassungsvermögen des Klarspulerbehalters beträgt ca. 110 ml.

Funktionsweise des Klarspulers

Der Klarspuler wird dem letzten Spulgang automatisch zugesetzt, wo er für gründliche Spülung und eine flecken- und streifenfreie Trocknung sorgt.

Vorsicht!

Nur ausdrecklich für Geschirrspulmaschinen geeignete und als solche gekennzeichnete Klarspuler verwenden. Den Klarspulerbehälter niemals mit anderen Substanzen (wie z. B. Geschirrspulmaschinenreiniger, Spulmittel) befällen. Hierdurch wurde das Gerät beschädigt.

Nachfüllen des Klarspülerbehälters

Weist das Bedienfeld keine Klarspulernachfullanzeige auf, lasst sich die vorhandene Restmenge anhand der Farbe der optischen Fuldstandsanzeige C besoin dem Verschluss abschätzen. Bei volem Behalter erscheint die komplette Anzeige dunkel. Bei abnehmender Klarspulermenge wird der dunkle Punkt immer kleiner. Der Fuldstand des Klarspulers sollte niemals unter 1/4 absinken.

Mit abnehmender Klarspultermengeändert sich die große des schwarzen Punkts auf der Klarspulferfullstandsanzeige in der nachfolgend veranschaulichen Weise.

Voll

3 / 4 voll
1/2Voll
1 / 4 voll- zur Vermeidung von Fleckenbildung jetzt auffullen
Leer

C (Klarspulferfullstandsanzeige)

1 Zum Öffnen des Behalters den Verschluss in Pfeilrichtung nach links (offen) drehen und hersausheiten.
2 Klarspuler einfullen und darauf acht, dass der Behalter nicht überlauf.
3 Verschluss am Pfeil,offen ausgerichtet aufsetzen und in Pfeilrichtung nach rechts (geschlssen") drehen.

HINWEIS:

Beim Befüllen eventuell verschütteten Klarspüler mit einem saugfähigen Tuch aufnahmen, um beim

nachsten Spulgang übermäßige Schaumbildung zu vermeiden. Nicht vergessen, den Verschluss vor dem Schlieben der Geschirrspuliertur wieder aufzusetzen.

Einstellen des Klarspulerbehälters

Der Klarspulberhabalter weist entweder sechs oder vier Einstellungen auf. Beginnen Sie immer mit der Einstellung 4^ . Soltte sich damit das Problem stellen, dass das Geschirr schlecht trocknet und Flecken aufweist, erhöhen Sie die Menge an zugegebenem Klarspulher, indem sie zunachst den Verschluss des Klarspulberhabalters entfern und dann den Drehregler auf 5^ drehen. Trocknet das Geschirr auch bei dieser Einstellung noch schlecht und zeigt immer noch Flecken auf, stellen Sie den Drehregler auf den nachstöheren Wert und wiederholen das beschriebene Verfahren so oft, bis Ihr Geschirr fleckenfrei ist. Die empfohlene Einstellung lautet 4^* . (Dies ist zugleich die werkseitige Voreinstellung.)

HINWEIS:

Erhöhen Sie die Menge, wenn Sie nach dem Spülen Wassertropfen oder Kalkflecken auf ihrer Geschirr vorfinden. Verringern Sie die Menge, wenn Ihr Geschirr klebrige weißliche Flecken aufweist oder wenn sich auf Glas und Messerklingen ein blälicher Film bildet.

D. Funktion des Geschirrreinigers

Gchirreinig mit hren chemischen Inhaltstoffen sind unverzichtbar, um Schmutz vom Geschir zu entfern, harnackigere Verschmutzungen zu loseu und mit dem Abwasser aus der Spulmaschine zu entsorgen. Die meisten handelsüblichen Geschirreiniger sind damit geeignet.

Vorsicht!

Sachgemäß Verwendung von Geschirrreiniger Nur ausdrücklich fur Geschirrspulmaschinen vorgesehene Reiniger verwenden. Geschirrreiniger kuhl und trocken lagern. Geschirrreiniger in Pulverform erst unmittelbar vor dem Einsatz eines Spulprogramms in die Kammer einfllen.

Geschirrreiniger

Man unterscheidet drei Arten von Geschirrreinigern:

1. Mit Phosphat und Chlor
2. Mit Phosphat, jedoch ohne Chlor
3. Ohne Phosphat und ohne Chlor

Die heutzutage im Handel erhältlichen Geschirrspulpurver sind in der Regel phosphatfrei. Die Wasserenthaltungseigenschaften von Phosphat stehen nicht zur Verfugung. Wir empfehlen, in thisem Falle Salz auch dann in den darauf vorgegebenen Behalter einzufullen, wenn die Wasserhärte lediglich 6 dH betragen sollene. Beim Einsatz von Geschirrreinigern ohne Phosphat bilden sich bei hartem Wasser auf Geschirr und Glasern oftmales weile Flecken. Zur Erzielung optimaler Ergebnisse erhöhen Sie in einem solchen Falle die Menge an Geschirrreiniger. Von chlorfreien Geschirrreinigern走得 nur eine geringe Bleichwirkung aus. Intensive Verschmutzungen und insbesondere Flecken, die auf kraftige Farben zurückzuführen sind, setzen sich somit nicht vollständig beseitigen. Verwendene Sie dazu in thisem Falle ein Programm mit einer hohenen Temperatur.

Konzentrierte Geschirrreiniger

Je nach ihrer chemischen Zusammensetzungleen sich zwei grundsätzliche Arten von Geschirrreinigern unterschieden:

■ herkömmliche, alkalische Geschirrreiniger mit atzenden Bestandteilen
■ Geschirrreiniger mit natürlichen Enzymen und geringer Alkalikonzentration

Geschirrspüler-Tabs

Geschirrspüler-Tabs losen sich je nach Hersteller unterschied schnell auf. Daher entfalten manche Geschirrspüler-Tabs bei Kurzprogrammen nicht ihre vole Reinigungswirkung. Greifen Sie davon bei Verwendung von Geschirrspüler-Tabs auf länger Spülprogramme zurück, damit etwaige Geschirrreinigerrückstände vollständig beseitigt werden.

Reinigerkammer

Die Kammer ist vor jedem Start eines Spulprogramms entsprechend den Angaben in der thisbezüglichen Tabelle zu fullen. ihre Geschirrspulmaschine besteht weniger Geschirrreiniger und Klarspuler als herkommliche Geräte. Im Allgemeinen reicht für eine normale Geschirrladung ein Esslöf fülper aus. Bei stärkerer Verschmutzung ist entsprechend mehr Geschirrreiniger zu verwenden. Den Geschirrreiniger immer erst kurz vor dem Start des Spulprogramms einfüssen. Andernfalls konnte er feucht werden, verklumpen und sich somit nicht richtig auflösen.

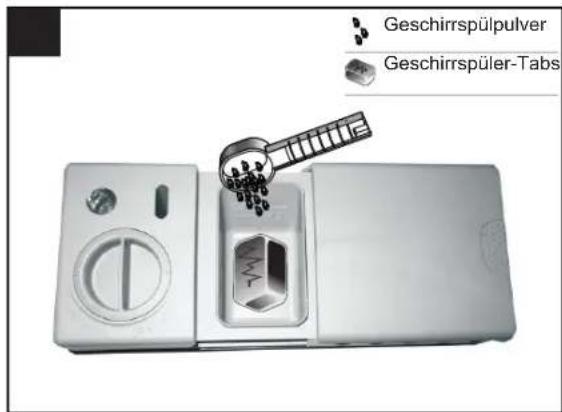

Menge an benötigtem Geschirrreiniger

HINWEIS:

Ist der Deckel geschlossen, die Auslösetaste betätigten. Der Deckel springt bzw. auf.
Den Geschirrreiniger erst kurz vor dem Start des Spulprogramms einfüllen.
Nur ausdrücklich für Geschirrspulmaschinen geeignete und als solche gekennzeichnete Geschirrreiniger verwenden.

ACHTUNG:

Reiniger für Geschirrspüler sind atzend undDMA stets außerhalb der Reichweite von Kindern aufzubewahren.

Einfüllen des Geschirrreinigers

Die Reinigerkammer mit der bereitsigen Menge an Geschirrreiniger befüllen. Wie rechts dargestellt, lasst sich damit die jeweilige Fülmenge anhand der Markierungen erkennen:

A Reinigerkammer für den Hauptspülgang.

Reinigerkammer fur den Vorspulgang.

Beachten Sie die auf der Verpackung angegebenen Dosierungs- und Aufbewahrungsanweisungen des jeweiligen Herstellers. Schließen Sie den Deckel bis er einrastet.

Bei stark verschmutzem Geschir ist es empfehlenswert, den Vorspulgang zu zahlalten. Fällen Sie dazu auch Reiniger in die Kammer für den Vorspulgang. Letzterer wird dann während des Vorspulgangs freigesetzt.

HINWEIS:

■ Angaben zur für das jeweilige Programm bestehtigten Menge an Geschirrreiniger finden Sie auf der letzten Seite.
■Bitte beachten Sie, dass die tatsächlich benötigten Mengen je nach Wasserhärte und Verschmutzungsgrad des Geschirrs abweichen können.
■ Befolgen Sieitte die Herstelleremphelungen auf der jeweiligen Verpackung.

Schlieben der Reinigerkammer

Ist Ihr Geschirr nur mäßig verschmutzt,kommen Sie möglicherweise mit geringeren Geschirrreinigermen-gen als angegeben aus.

Kammer:

Deckel (1) nach unten drücken, bis er in geschlossener Stellung (2) einrastet.

• Bei Verwendung von Geschirrreiniger-Tabs lesen Sieitte die Herstellerhinweise auf der Verpackung. Hieraus wird ersichtlich, wo die Tabs einzulegen sind (z.B.im Besteckkorb, in der Reinigerkammer usw.).

Achten Sie stets darauf, dass die Reiniger-kammer geschlossen ist, auch wenn Sie Tabs verwenden.

5. Einräumen der Geschirrkörbe

Empfehlung

■ Achten Sie beim Kauf von Kochutensilien darauf, dass diese als spulmaschinenfest gekennzeichnet sind.
■ Verwenden Sie einen milden Geschirrreiniger, der als „geschirrschonend“ gilt. Erfragen Sie bei Bedarf weitere Angaben beim Hersteller des Geschirrreinigers.
■ Wahlen Sie bei empfindlichem Glas und Geschirr ein Spulprogramm mit möglichst niedriger Temperatur.
Zur Vorbeugung möglicher Schäden vermeiden Sie die direkte Entnahme von Glasern und Besteck gleich nach Programmende.

Die folgenden Besteck-/Geschirrteile sind:

nicht spülmaschinengeeignet bedingt spülmaschinengeeignet

Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt
Nicht hitzebestandige Gegenstände aus Kunststoff
Alteres Besteck mit nicht temperaturbeständigen Leimungen
Gekleble Besteck- und Geschirrteile
■ Zinn- und Kupfergegenstände
Kristallglas
Rostempfindliche Stahlteile
Servierbretter aus Holz
Aus Kunstfasern hergestellte Gegenstände

Manche Glasarten werden nach einer großeren Zahl an Spülzyklen stumpf.
Teile aus Silber und Aluminium neigen beim Spulen in der Maschine zu Verfarbungen.
Glasierte Dekore konnen beim regelmäßigen Maschinenspulen ihren Glanz verlieren.

Folgendes ist vor und nach dem Einräumen der Geschirrkörbe zu beachten:

(Fur optimale Spulergebnisse beachten Sie die folgenden Empfehlungen zum Beladen. Die Merkmale und das Erscheinungsbild der Geschirr- und Besteckörbe können sich von Modell zu Modell unterscheiden.)

Auf dem Geschirr verbliebene größere Mengen an Speiseresten entfern. Töpe und Pfannen mit angebrannten Speiseresten einweichen. Es ist nicht erforderlich, das Geschirr unter fließend Wasser vorzuspulen.

Legen Sie Geschirr und Besteck wie folgt in die Geschirrspulmaschine ein:

1. Gegenstände wie Tassen, Glaser, Töpfe und Pfannen mit der Öffnung nach unten einlagen.
2. Gegenstände mit Wölbungen oder Mulden so einlagen, dass das Wasser ablaufen kann.
3. Sämtliches Geschirr und Besteck in sicherer Weise stapeln, um ein Umkippen zu vermeiden.
4. Sämtliches Geschirr und Besteck sind so einzuräumen, dass sich die Sprüharme beim Spülen frei drehen konnen.

HINWEIS: Sehr keine Gegenstände sollen nicht in der Maschine gespltt werden, da sie durch den Geschirrkorb durchfallen konnten.

Hohlgefasie wie Tassen, Glaser, Topfe und Pfaffen usw. mit der Öffnung nach unter einlagen, damit sich kein Wasser in Mulden oder tiefen Böden ansammeln kann.
Geschirr und Besteck dürfen weder ineinander liegen noch dürfen sie sich gegenseitig abdecken.
Zur Vermeidung von Glasschäden dürfen sich Glaser nicht berühren.
Räumen Sie stark verschmutztes, größeres Geschirr in den unteren Korb ein.
Der obere Geschirrkorb ist fur empfindlicheres und leichteres Geschirr wie Glaser, Kaffee- und Teetassen gedacht.
Lange, aufrecht in den Besteckkorb gestellte Messer stellen eine Gefahrenquelle dar!
■ Legen Sie daher lange und/oder scharfe Besteckteile wie Tranchiermesser waagerecht in den oberen Korb ein.
Achten Sie daraufuf, den Geschirrspulier nicht zu überladen. Eine zu große Menge an Geschirr beeintrachtigt das Spulergebnis und erhöht den Energieverbrauch.

Ausräumen des Geschirrs

Damit kein Wasser vom oberen Korb auf das Geschirr im unteren Korb tropfen kann, ist es ratsam, zuerst den unteren und dann den oberen Korb auszuräumen.

Standarverfahren zum Einräumen der Spülmaschine

Einräumen des oberen Geschirrkorbs

Der obere Korb ist für empfindlicheres und leichteres Geschirr wie Gläser, Kaffee- und Teetassen und Untertassen sowie Teller, keine Schüsseln und fl ache Pfaffen gedacht (solange diese nicht zu stark verschmutzt sind). Das Geschirr ist so einzuordnen, dass sein{sicherer Stand vom Sprühstrahl nicht beeinträchtigt wird.

Einräumen des unteren Geschirrkorbs

Es empfi eht sich, grosses und stark verschmutzte Geschirr wie Töpfe, Pfaffen, Deckel, Schüsseln, Servierplatten und -schalen wie in der nachstehenden Abbildung darestellt in den unteren Korb einzuordnen. Deckel, Servierplatten und -schalen sind vorzugsweise seitlich einzulegen, um die Drehung des oberen Spruharms nicht zu behindern.

NACH INNEN

Denken Sie stets daran:

Töpfe, Pfannen, Servierschüsseln usw. stets kopfüber einräumen.
Tiefe Töpfe schräg einsetzen, damit das Wasser ablaufen kann.
Der untre Gchirrkorb verfug tber Klappstacheln, damt auch grste Topfe und Pfannen bzw. mehr Gchirr Platz findet.

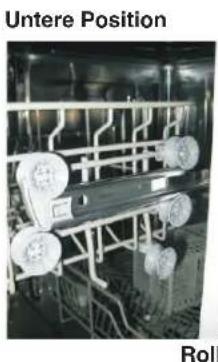

Hohenverstellung des oberen Geschirrkorbs

Die Höhe des oberen Korbs lassst sich einstellen, um bei Bedarf Platz für größere Kochutensilien sowohl im unteren als auch im oberen Korb zu schaffen. Die Verstellung der Höhe des oberen Korbs erfolgt durch Versetzen der Rolten auf eine andere Schierenhöhe. Lange Gegenstände, Vorlegebesteck, Tranchiermesser und Salatbesteck sind so einzulegen, dass sie die Drehung der Sprüharme nicht behindern.

Umlegend der Tassenablagen

Für eine optimale Stapelung der Töpfe und Pfannen halten sich die Stacheln wie in der nachfolgenden Abbildung veranschaulicht umklappen.

Klappstacheln im unteren Korb

Für eine optimale Stapelung der Töpe und Pfaffen lassen sich die Stacheln wie in der Abbildung rechts veranschaulicht umklappen.

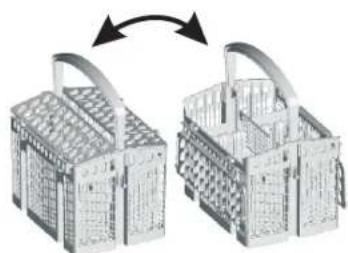

Besteckkorb

Besteck getrennt voneinander in geeigneter Weise in den Besteckkorb einlegen. Dabei darauf auf achten, dass die einzelnen Teile nicht übereinanderliegen, da dies das Reinigungsergebnis beeinträchtigt.

Für ein optimales Spulergebnis das Besteck so einlagen, dass:

keine Teile übereinanderliegen;
■ sich der Griff bei Silberbesteck jeweils unter befindet;
Iange Utensilien in der Mitte angeordnet sind.

6. Start eines Spülprogramms

Spulprogrammtabelle

HINWEIS: () bedeutet, dass Klarspuler in den Behälter eingefüllt werden muss.

Programm	Angaben zum Programm	Abfolge des Spülgangs	Geschirreiniger Vor-/Hauptspül-gang	Programm-dauer (Min.)	Energie-verbrauch (kWh)	Wasserver-brauch (I)	Klar-spüller
P1 Intensiv	Für besonderss stark verschutztes Ge-schirr sowie normal verschutzte Töppe, Pfannen und Teller usw. mit eingetrock-neten Verunreinigungen.	Vorsprüfung(50 °C)Hauptspülgang (60 °C)KlarsprüfungKlarsprüfungKlarsprüfung(65 °C)Trocknen	5 g/30 g(1 oder 2 Stück)	160	1,5	18,5	★
P2 Normal	Für normal verschutztes Geschirr wie Töppe, Teller, Gläser und gering ver-schmutzte Pfannen.	Vorsprüfung (45 °C)Hauptspülgang (55 °C)KlarsprüfungKlarsprüfung (65 °C)Trocknen	5 g/30 g	180	1,25	15	★
P3 eco (*EN 50242)	Hierbei handelt es sich um das Stan-dardprogramm zum Spüssen von normal verschutztem Geschirr. Unter Gesichts-punkten des Strom- und Wasserver-brauchs besteht es für Geschirr dieser Art das effizienteste Programm dar.	Vorsprüfung Hauptspülgang (45 °C)Klarsprüfung (65 °C)Trocknen	5 g/30 g	185	0,92	11	★
P4 Glas	Für gering verschutztes Geschirr und Gläser	Vorsprüfung Hauptspülgang (40 °C)KlarsprüfungKlarsprüfung (60 °C)Trocknen	5 g/25 g	120	0,85	14,5	★
P5 90 Min.	Für leicht verschutztes Geschirr, das nicht schnell trocknen muss.	Hauptspülgang (65 °C) KlarspülgangKlarsprüfung (65 °C)Trocknen	35 g	90	1,35	12,5	★
P6 Schnell	Ein kürzerer, zeitsparender Spül-gang für gering verschutztes Geschirr.	Hauptspülgang (45 °C) KlarspülgangKlarsprüfung (55 °C)	20 g	40	0,75	11,5

HINWEIS:

*EN 50242: Dieses Programm stellt das Testprogramm dar. Die Angaben zum Vergleichstest gemäß EN 50242 lauten wie folgt:

Fassungsvermögen: 13 Maßgedecke
Position des oberen Korbs: obere Rollen auf Schienen
Klarspulereinstellung: 6
Unausgeschalteter Zustand: 0,49 W; ausgeschalteter Zustand: 0,45 W

Einschalten des Geräts

Starten eines Spülgangs

1 Unteren und oberen Korb Herausziehen, Geschirr einräumen und Körbe zurückschieben. Es empfeht sich, zunachst den unteren und erst danach den oberen Geschirrkorb zu befullen (vgl. Abschnitt unter der Überschrift „Einräumen der Geschirrkörbe").
2Geschirrreiniger einfullen (vgl. Abschnitt unter der Überschrift „Salz, Geschirrreiniger und Klarspuler").
3 Netzstecker an die Steckdose anschlieben. Die Stromversorgung muss 220-240 VAC/50 Hz betragen, die Steckdose muss fur 10A/250 VAC ausgelegt sein. Vergewissem Sie sich, dass der Wasserhahn voll aufgedreht ist. 4
4 Offnen Sie die Tur und drucken Sie die EIN/AUS-Taste. Daraufhin leuchtet die Anzeige auf.
5 Beim wiederholten Betätigkeiten der Programm tasteändert sich das Spulprogramm in folgender Reihenfolge: P1->P2->P3->P4->P5->P6.

Sobald ein Programm ausgewählt wurde, leuchtet die LED auf. Beim Schlieben der Tur wird das Spulprogramm gestartet.

Laufendes Spulprogramm wechseln

Grundsätzlich gilt:

Ein laufendes Spulprogramm lassst sich nur kurze Zeit nach dem Start der Maschine aändern. Sonst wurde möglicherweise bereits der Geschirrreiniger freigesetzt und das Spulwasser abgepumpt. In einem solchen Falle ist die Reinigerkammer erneut zu befüllen (vgl. Abschnitt unter der Überschrift „Reinigerkammer befüllen".

Öffnen Sie die Tur und halten Sie die Programmtaste mindestens 3 Sekunden lang gedrückt. Der Geschirrspüller wechselt daraufhin in den Stand-by-Modus, in dem Sie das Spulprogramm auf die gewünschte Einstellungändern können (vgl. Abschnitt unter der Überschrift „Starten eines Spülgangs").

HINWEIS:

Beim Öffnen der Turwährend eines laufenden Spülgangs wird dieser unterbrochen. Die Programmleuche hört darauf auf zu blinken, und der Summer gibt im Minutentakt so lang einen Signalton aus, bis die Tur wieder geschlossen wird. Nach dem Schlieben der Tur setzt die Maschine nach 10 Sekunden das laufende Programm fort.

Falls der Strom im Betrieb unterbrochen wird, fahr das Gerät nach Wiederherstellung der Stromversorgung mit dem zuvor gewählten Programm fort und beendet es.

Sie haben Geschirr vergessen?

Geschirr und Bestecke konnen jederzeit nachgelegt werden, solange die Reinigerkammer noch geschlossen ist.

Tü einen Spaltbreit offen.

Turschlieben.

Sobald die Sprüharme stillstehen, können Sie die Tür vollständig offen.

Der Geschirrspulier lauft nach 10 Sekunden wieder an.

Legen Sie das vergessene Geschirr und Besteck ein.

Nach Beendigung des Spülgangs

Ist der Spulgang abgeschlossen, gibt das Gerä achtmal hintereinander einen Signatlon aus und wird danach beendet. Das Gerä über die EIN/AUS-Taste ausschalten, den Wasserhahn zudrehen und die Tür des Geschirrsplürs offen. Warten Sie nach Beendigung des Programms ein paar Minuten, ehe Sie mit dem Ausräumen des Geschirrsplürs beginnen, damit die in heiBem Zustand bruchempfindlicheren Geschirnteile und Kochutensilien abkühlen konnen. Zudem trocknen sie so auch better.

Geschirrspuler ausschalten

Sobald die Programmleuchte nicht mehr blinkt, sondern dauerhaft leuchtet, ist das laufende Programm beendet.

1. Den Geschirrspul der durch Betätigen der EIN/AUS-Taste ausschalten.
2. Wasserhahn zudrehen!

Turvorsichtigöffnen,

HeiBes Gschirr ist stoBempfindlich. Lassen Sie es daher etwa 15 Minuten lang abkuhlen, ehe Sie es ausräumen. Öffnen Sie die Tur des Geschirrspulers, lassen Sie sie angeleht und warten Sie ein paar Minuten, ehe Sie mit dem Ausräumen beginnen. Dann ist das Geschirr nicht mehr so heiB und auch trockner.

Geschirrspuler ausraumen

Der Geräteinnenraum des Geschirrspulers kann noch nass sein. Das ist ganz normal.
Leeren Sie zunachst den unteren und erst danach den oberen Geschirrkorb. Auf diese Weise vermeiden Sie, dass Restwasser vom oberen Korb auf Geschirr im unteren Korb troptf.

ACHTUNG:

Beim Öffnen der Tur im laufenden Spülvorgang besteht Verbrühungsgefahr durch austretendes heißen Wasser.

7. Pflege und Wartung

Siebsystem

Das Siebsystem verhindert, dass grobene Speisereste oder sonstige Gegenstände in die Pumpe gelangen. Solche Rückstände können das Sieb verstuppen und müssen dementsprechend entfern werden.

Das Siebsystem besteht aus einem Grobsieb, einem Flächensieb (Hauptsieb) sowie einem Mikrosieb (Feinsieb).

Hauptsieb 1

Die von thisem Sieb aufgegangenen Speisereste und Verschmutzungen werden von einem gesonderten Wasserstrahl aus dem unteren Spruharm zerkleinert und über den Abfluss entsorgt.

Grobsieb 2

Gößere Gegenstände wie Knochen- oder Glassplitter, die den Abfluss verstopfen können, werden im Grobsieb aufgefangen. Zur Reinigung des Siebs drücken Sie den oberen Teil des Siebs vorsichtig zusammen und haben es Heraus.

Feinsieb 3

Das Feinsieb fängt Verschmutzungen und Speisereste im Auffangbehälter auf und verhindert, dass sich diese während des Spülgangs auf dem Geschirr ablagern.

Siebsystem

Das Siebsystem entfernrt wirsam Speisereste aus dem Spulwasser, welche daraufhin wieder in den Spülkreislauf zurückgefuhrt werden kann. Um bestmögliche Ergebnisse zu erzielen, muss das Siebsystem regelmäßig gereinigt werden. Aus thisem Grund empfehlts es sich, die in den Sieben aufgefangenen, gröberen Speisereste nach jedem Spülgang durch Absprülen des halbrunden Siebs und des Siebzylinders unter flieBenden Wasser zu beseitigen. Zum Herausziehen des Siebsystems die Griffose am Siebzylinder nach oben ziehen.

A ACHTUNG:

Der Geschirrspul derfniemalsohneSiebsystembetriebenwerden.
Ein unsachgemäß wieder eingesetztes Sieb kann die Spülleistung des Gerats beeinträchtigen und Geschirr und Kochutensilien beschädigen.

1

Schnitt 1: Sieb entgegen dem Uhrzeigersinn drehen.

2

Schnitt 2: Siebsystem herausnehmer.

HINWEIS: Die Reihenfolge von Schritt 1 zu Schritt 2 beschreibt das Herausnahmen des Siebsystems; die umgekehrte Reihenfolge von Schritt 2 zu Schritt 1 das Wiedereinsetzen des Siebsystems.

Anmerkungen:

• Nach jedem Gebrauch des Geschirrspulers die Siebe auf Verschmutzungen überprüfen.
• Nach dem Herausdrehen des Grobsiebs lassst sich das Siebsystem entnehmen. Speisereste beseitigen und die Siebe unter flieBend Wasser reinigen.

HINWEIS: Das komplette Siebsystem solle mindestens einmal pro Woche gereinigt werden.

Reinigung der Siebe

Zum Reinigen von Grob- und Feinsieb eine Reinigungsbürste verwenden. Die verschiedene Siebe wie in den Abbildungen auf der letzten Seite dargestellt wieder zusammensetzen und das komplette System wieder in den Geschirrspul erinseten und nach unter in Position drucken.

ACHTUNG:

Die Siebe bei der Reinigung vor Stößen und Schlagen schützen. Andernfalls besteht die Gefahr, dass sich die Siebe verformen, was sich nachteilig auf die Leistung des Geschirrspulers auswirkt.

Pflege des Geschirrspulers

Zum Reinigen des Bedienfelds ein leicht angefeuchtetes Tuch verwenden. Danach das Bedienfeld sorgfältig trocknen.

Für die Außenflächen ein hochwertiges Reinigung-/Pflegemittel verwenden. Niemals scharfe Gegenstände, Scheuerschwämme oder scharfe Reinigungsmittel verwenden.

Reinigung der Turl

Zum Reinigen der Turdichtungen lediglich ein mit warmem Wasser angefeuchtes Tuch verwenden. Um das Eindringen von Wasser in das Turschloss oder in elektrische Bauteile zu vermeiden, darf keinesfalls Spruhreiniger verwendet werden.

ACHTUNG:

Zum Reinigen der Türblende bereits niemals Spruhreiniger verwenden, da das Turschloss und elektrische Bauteile beschädigt werden konnten.
Die Verwendung von Scheuermitteln oder gewisser Papiertücher ist aufgrund der Gefahr von Kratzern und Fleckenbildung auf der Edelstahloberfläche zu vermeiden.

Frostschäden verhindern

Treffen Sie im Winter geeignete Vorkehrungen zum Schutz des Geräts vor Frostschäden. Verfahrens Sie nach jedem Spülgang wie folgt:

1. Trennen Sie den Geschirrspuler vom Stromnetz.
2. Drehen Sie den Wasserhahn zu und trennen Sie den Zulaufschlauch von der Armatur.
3. Entleeren Sie den Zulaufschlauch und die Armatur. (Fangen Sie das Wasser damit mit einem Eimer auf.)
4. Schlieben Sie den Zulaufschlauch wieder an die Armatur an.
5. Entfernen Sie das Flächensieb am Spülraumboden und nehmen Sie das im Auffangbehälter befindliche Wasser mit einem Schwamm auf.

HINWE/S: Wenn sich Ihr Geschirrspulier wegen Vereisung nicht nutzen

lässt, wenden Sie sich an einen sachkundigen Kunstdiensttechniker.

Reinigung der Sprüharme

Die Sprüharme mussen regelmäßig gereinigt werden, da die in hartem Wasser enthaltenen Mineralien die Dusen verstopfen und sich in den Lager absetzen können.

Zum Entfernen des oberen Spruharms die Mutter festhalten und den Arm im Uhrzeigersinn drehen.

Den unteren Spruhrarm einfach nach oben abziehen.

Die Sprüharmeamt Dusen mit warmem Seifenwasser und einer weichen Bürste reinigen. Nach sorgfälligem Nachspullen wieder einsetzen.

So erhalten Sie ihren Geschirrspüler in tadellosem Zustand

Nach jedem Spülgang Nach längeren Standzeiten

Schließen Sie nach jedem Spülgang die Wasserzuleitung zum Gerät und{lassen Sie die Tur leicht geöffnet, damit sich im Innern keine Feuchtigkeit staut und somit keine Gerüche bilden.

Netzsteckerziehen

Vor jeder Reinigung und Wartung stets den Netzsteckerziehen.

Keine Lösungsmittel oder scheuernde Reinigungsmittel verwenden

Zum Reinigen der Außenflächen und Gummiteile des Geschirrspulers wededer Lösungsmittel noch scheuemnde Reinigungsmittel einsetzen. Verwenden Sie lediglich ein mit warmem Seifenwasser angefeuchtetes Tuch.

Zum Entfernen von Ablagerungen und Flecken im Innenraum ein mit Wasser und etwas Essig angefeuchtes Tuch oder einen Spezialreiniger für Geschirrspulmaschinen verwenden.

Es ist empfehlenswert, einen Spülgang im Leerlauf durchlaufen zu halten, danach den Netzstecker zu zieren, die Wasserzuleitung zu schlieben und die Tur des Geräts leicht offen zu halten. Dies verlangert die Lebensdauer der Turdichtungen und trag dazu bei, die Entstehung von Gerüchen im Innern der Maschine zu verhindern.

Transport des Geräts

Gerat möglichst aufrecht transportieren. Sollte sich ein Kippen nicht vermeiden让他们, kann das Gerät auf die Rückseite gelegt werden.

Dichtungen

Eine der für die Entstehung von Gerüchen im Geschirrspulier verantwortlichen Ursachen sind in den Dichtungen abgelagerte Speisereste. Dem{lsst sich durch eine regeilmäßige Reinigung der Dichtungen mit einem feuchten Schwamm vorbeugen.

8. Einbauanleitung

Vorsicht:

Der Anschluss der Schläuche und der Elektrik solle nur von Fachleuten vorgenommen werden.

Vorbereitung des Anschlusses

Der Anschluss des Geschirrspulers sollte in der Höhe einer Steckdose und eines Wasseranschlusses und -abflusses erfolgen.

Für einen vereinfachten Anschluss des Ablaufschlauchs empfehlts sich, die Geschirrspulmaschine neben der Spüle einzubauen.

Hinweis: Kontrollieren Sieitte das beiliegende Anschlusszubehor (Haken fur Frontblende, Schrauben)

Lesen Sie sich die Einbauanleitung des Gerats sorgfältig durch.

Abbildungen zu den Schrankabmessungen und zum Aufstellungsord des Geschirrspulers

1 Treffen Sie die erforderlichen Vorbereitungen, ehe Sie den Geschirrspul er den damit vorgesehenen Ort transportieren. Für einen vereinfachten Anschluss des Zu- und Ablaufschlauchs wahlen Sie einen Ort in der Nae der Spule (vgl. Abbildung 1).
2 Wird der Geschirrspuler im Eckschrank untergebracht, muss zum Offn der Tur (wie in Abbildung 2 veranschaulicht) ein gewisser Mindestabstand gewahrt werden.

【Abbildung 1】

Schrankabmessungen Weniger als 5 mm zwischen Spulmaschinenoberkante und Schrank. Die Turschlieft bündig mit der Schrankfront ab.

【Abbildung 2】

Mindestabstand bei geöffneter Tur

- Abmessungen und Montage der Frontblende

1. Die Montage der Holzfrontblende erfolgt wie in Abbildung 3 dargestellt.

【Abbildung 3】

Die Montage der Frontblende erfolgt unter Einhaltung der abgebildeten Maße.

(Maßeinheit: mm)

1. Bringen Sie die Haken an der Holzfrontblende an und setzen Sie in die an der Außentür darauf vor gesehenen Aussparungen ein (vgl. Abb. 4a). Nach dem Ausrichten der Blende diese mit Schrauben und Mattern an der Außentür befestigen (vgl. Abbildung 4b).

【Abbildung 4a】

Montage der Frontblende

【Abbildung 4b】

Montage der Holzfrontblende

1. Entfernen Sie die vier kurzen Schrauben.
2. Bringen Sie stattdessen die vier langen Schrauben an.

Entfernen Sie die vier kurzen Schrauben.

Bringen Sie stattdessen die vier langen Schrauben an.

Einstellung der Türfederspannung

Die Türfedern der Außentür werden bereits ab Werk auf eine geeignete Spannung eingestellt. Nach Montage der Holzfrontblende muss diese Federspannung jedoch nachjustiert werden. Drehen Sie hierzu die Stellschraube, um die Spannung des Stahlkabels zu erhöhen oder zu verringgen (vgl. Abbildung 5).

Die Türfederspannung ist dann richtig eingestellt, wenn die Tur in vollständig geöffnetem Zustand in waagrechter Stellung verbleibt und sie sich zum Schlieben mit nur einem Finger anheitenlässt.

【Abbildung 5】 Einstellung der Türfederspannung

Anschluss des Ablaufschlauchs

Schlieben Sie den Ablaufschauch an ein Abussrohr mit einem Mindestdurchmesser von 40 mm an oder leiten Sie das Abwasser in das Spülbecken. Achten Sie bereits darauf, dass der Schlauch weder geknicht noch eingeklemmt wird. Die maximale Höhe des Ablaufschauches muss unter 1000 mm liegen.

A BEFESTIGEN SIE DEN ABLAUFSCHLAUCH GEMASS DER IN A ODER B DARGESTELLEN WEISE

- Schritte zum Einbau des Geschirrspulers

1 Die Frontblende an der Außentür des Geschirrspuliers mit den beiliegenden Halterungen befestigen. Zur Anbringung der Halterungen verwenden Sie die Schablone.
2 Die Spannung der rechten und der linken Turfeder mit einem Inbusschluss einstellen: Durch Drehen im Uhr-zeigersinn lasst sich die Spannung erhöhen, entgegen dem Uhrzeigersinn vermindern. Wird diese Anpassung versäumt, besteht die Gefahr, dass Ihr Geschirrspuler beschädigt wird (Abbildung 2).
3 Schlieben Sie den Zulaufschlauch an den Kaltwasseranschluss an.
4 Schlieben Sie dann den Ablaufschlauch an. Orientieren Sie sich darauf an der schematischen Darstellung (Abbildung 6).
5 Schlieben Sie das Netzkabel an.
6 Befestigen Sie die Dampfsperre unter der Arbeitsfläche des Schranks. Achten Sie darauf auf, dass die Dampfsperre bündig mit der Arbeitsflächenkante abschiedt.
7 Stellen Sie den Geschirrspul er an seinen Bestimmungsort (Abbildung 4).
8 Richten Sie den Geschirrspul er wagerecht aus. Die hinteren Stellfke konnen mittels einer Inbusschraube vorne in der Mitte des Geratesockels mit einem Inbusschlussel verstellt werden (Abbildung 5A). Die Einstellung der vorderen Stellfge erfolgt mit einem Schlitzschraubendreher. Achten Sie damit auf eine exakt waagerechte Ausrichtung des Gerats (Abbildung 5B).
9 Der Geschirrspulier ist an seinem Aufstellungsord zu sichern. Dies kann auf zweierlei Weise geschehen:
A. Normale Arbeitsfläche: Setzen Sie die Montagehaken in die Aussparungen des Seitenpanels ein und ver schrauben Sie sie mit den Holzschauben an der Arbeitsfläche (Abbildung 6).
B. Arbeitsplatten aus Granit oder Marmor: Schrauben Sie die Seiten an (Abbildung 7).

Für eine ordnungsgemäße Funktionseise der Geschirrkörbe und optimale Spülleistung muss der Geschirrspüler waagerecht ausgerichtet sein.

1 Überprüfen Sie die waagerechte Ausrichtung des Geschirrspuliers mittels einer Wasserwaage wie dargestellt auf der geöffneten Tur und auf einer der Geschirrkorbführungen im Innenaum.
2 Richten Sie den Geschirrspuler anhand der drei Stellfufe waagrecht aus.
3 Achten Sie beim Ausrichten darauf, dass der Geschirrspulier nicht kipt.

【Abb】ldung 8

Abbildung: Justierung der Stellfüsse

HINWEIS:

Die Fübeleen sich um max. 50mm in der Hohe verstellen.

Hinweise zum Netzanschluss

ACHTUNG:

Zu Ihrer persönlichen Sicherheit:

■ Verwenden Sie zum Anschluss des Geräts weder Verlangerungskabel noch Adapterstecker.
Trennen oder entfernen Sie unter keinen Umständen den Erdungsanschluss vom Netzkabel.

Anforderungen an die Stromversorgung

Ermitteln Sie anhand des Typenschilds die Nennspannung des Geschirrspulers und schlieben Sie hin an eine geeignete Steckdose an. Verwenden Sie die geforderte 10-Ampere-Sicherung, eine träge Sicherung oder einen empfohlenen Schutzschalter und wahlen Sie einen Stromkreis, über den ausschließlich Ihr Geschirrspuler betrieben wird.

Netzanschluss

Vor Verwendung ordnungsgemäß Erdung überprüfen

Vergewistern Sie sich, dass Netzspannung und -frequenz den Angaben auf dem Typenschild entsprechen. Netzstecker nur in eine ordnungsgemäß geerdtete Steckdose stecken. Soltte die Steckdose, an die der Anschluss des Gerats erfolgen soll, nicht für den Netzstecker geeignet sein, ersetzen Sie die Steckdose anstatt Adapter oder dergleichen zu verwenden, da dies zu Überhitzung führen und damit einen Brand zur Folge haben kann.

Anschluss des Sicherheitszulaufschlauchs

Der Anschluss des Gerats an die Wasserversorgung muss mit einem neuen Schlauchssatz erfolgen. Der alte, bislang genutzte Schlauchssatz sollt nicht weiterverwendet werden.

Der Wasserdruck muss zwischen 0,04 MPa und 1 MPa liegen. Unterschiedet der Wasserdruck die Mindestanforderung, wenden Sie sich an unseren Kundendienst um Rat.

1. Ziehen Sie den Sicherheitszulaufschlauch vollständig aus dem Staufach an der Rückseite des Geschirrspulers.
2. Schrauben Sie den Sicherheitszulaufschlauch an einen Wasserhahn mit 14 -Zoll-Gewinde fest.
3. Drehen Sie den Wasserhahn vor dem Start des Geschirrspulers vollständig auf.

FUNKTIONSWEISE DES SICHERHEITSZULAUFSCHLAUCHS

Beim Sicherheitszulaufschlauch handelt es sich um ein doppelwandiges System nach dem Schlauch-im-Schauch-Prinzip. Ein integrierter Sicherheitsmechanismus unterbricht die Wasserzufuhr, sobald der Zulaufschlauch beschädigt oder Wasserzwischen den wasserführenden Schlauch und den Spiralaufsenschlauch eindringt.

ACHTUNG:

Ein an eine Geschirrbrause angeschlossener Schlauch kann platzen, wenn er an dieselbe Wasserleitung wie der Geschirpsplüer angeschlossen ist. Wenn ihre Spüle mit einer solchen Geschirrbrause ausgestattet ist, sollen den Schlauch vom Wasserhahn trennen und die Öffnung verschieden.

Trennen des Sicherheitszulaufschlauchs vom Wasserhahn

1. Wasserhahn zudrehen.
2. Reduzieren Sie den Wasserdruck durch Betätigten der entsprechenden Taste.
   These Vorrichtung schützt vor heftigem Spritzen beim Lösen des Schlauchs.
3. Trennen Sie den Sicherheitszulaufschlauch vom Wasserhahn.

KALTWASSERANSCHLUSS

Den Kaltwasserzulaufschlauch an einer Armatur mit 34 -Zoll-Gewinde festschrauben. Prufen Sie, ob der Schlauch auch wirklich fest sitzt. Sind die Wasserrohre neu oder wurden über einen längeren Zeitraum nicht benutzt, lessen Sie das Wasser laufen, bis es klar und frei von Verunreinigungen ist. Wird auf diese Vorsichtsmaßnahme verzuchtet, besteht die Gefahr, dass der Wasserzulauf verstoptf und das Gerät beschädigt wird.

Aufstellen des Geräts

Stellen Sie das Gerät am gewünschten Ort auf. Die Rückseite sollen mit der dahinter liegenden Wand abschreiben, ebenso die Seitenflächen mit den angrenzenden Schranken oder Wänden. Der Geschirrspulier ist mit Wasserzulauf- und -ablaufschläuchen ausgestattet, die sich für eine sachgerechte Montage sowohl nach rechts als auch nach links führen halten.

Ableiten von Restwasser aus den Schläuchen

Wenn die Hohe des Spulbeckens mehr als 1000 mm beträgt, kann das Restwasser in den Schlauchen nicht direkt in das Becken ablaufen. In einem solchen Fall muss das Restwasser aus den Schlauchen in einen Eimer oder einen geeigneten Behälter abgelassen werden, der sich unterhalb des Spulbeckens befindet.

Wasserablauf

Ablaufschauch anschlieben. Um undichte Stellen und ein Austreten des Wassers zu vermeiden, muss der Ablaufschauch korrekt angeschlüssen sein.
Achten Sie damit darauf, dass der Ablaufschauch weder geknicht noch eingeklemmt ist.

Verlängerungsschlauch

Sollten Sie eine Ablaufschauchveränderung benötig, achen Sie darauf, einen gleichartigen Schlauch zu verwenden. Die Schlauchveränderung dar eine Länge von 4 Meter nicht überschreiben, da andernfalls das Spülergebnis des Geschirrspuliers beeinträchtigt wurde.

Siphonanschluss

Schlieben Sie den Ablaufschauch an ein Abflussrohr mit einem Mindestdurchmesser von 40 mm an oder leiten Sie das Abwasser in das Spülbecken. Achten Sie damit darauf, dass der Schlauch weder geknicht noch eingeklemmt wird. Die maximale Höhe des Ablaufschauches muss unter 1000 mm liegen.

Start des Geschirrspulers

Kontrollieren Sie die folgenden Punkte, bevor Sie den Geschirrspüller in Gang setzen.

1 Der Geschirrspulier steht eben und ist ordnungsgemäß befestigt.
2 Der Wasserhahn ist geöffnet.
3 Die Verbindungsstücke der Schläuche schlieben dicht.
Die Kabel sind richtig angeschlossen.
5Das Gerat ist eingeschaltet.
6 Zu- und Ablaufschlauch durren nicht in sich oder miteinander verschlungen sein.
7 Sämtliche Verpackungsmaterialien und Druckerzeugnisse wurden aus dem Geschirrspul erntert.

Vorsicht:

Bewahren Sie das vorliegende Handbuch nach erfolgtem Anschluss der Maschine unbedingt auf.

Sein Inhalt ist für den Anwender der Maschine von großem praktischem Nutzen.

9. Tipps zur Fehlerbehebung

Bevor Sie sich an den Kundendienst wenden

Ein Blick auf die Tabellen auf den folgenden Seiten macht einen Anruf beim Kundendienst möglicherweise überflüssig.

Problem Mögliche Ursachen Fehlerbehebung

Technische Probleme	Geschirrspulier Funktioniert nicht	Sicherung durchgebrannt bzw. Schutzschalter aktiviert	Sicherung ersetzen bzw. Schutzschalterrücksetzen. An den gleichen Stromkreis wie der Geschirrspulier angeschlossene weitere Geräte trennen.
		Stromversorgung ist nicht eingeschaltet	Überprüfen Sie, ob der Geschirrspulier eingeschaltet und die Turrichtig geschlossen ist.Kontrollieren Sie, ob das Netzkabel richtig in der Steckdose steckt.
		Zu geringer Wasserdruck	Überprüfen Sie, ob die Wasserzuleitung richtig angeschlossen und der Hahn geöffnet ist.
		Tür des Geschirrspuliers nicht richtig geschlossen	Vergewisern Sie sich, dass die Turrichtig geschlossen und eingerastet ist.
	Wasser wird nicht abgepumpt	Knick im Ablaufschauch	Kontrollieren Sie den Ablaufschauch.
		Sieb verstopf	Überprüfen Sie das Grobsieb.(vgl. Abschnitt „Reinigung der Siebe“)
		Küchenabfluss verstopf	Überprüfen Sie, ob der Küchenabfluss verstopf ist. Sollte dies der Fall sein, kann Innen ein Klemperer herer weiterhalten als ein Kundendiensttechniker.
Allgemeine Probleme	Schaum am Spülraumboden	Ungeeigneter Geschirreiniger	Verwenden Sie ausschließlich Spezialreiniger für Geschirrspülmaschinen, um Schaumbildung zu vermeiden.Sollethis demnoch der Fall sein, öffnen Sie die Maschine und warten bis der Schaum in sich zusammenfällt. Füllen Sie den Spülraumboden mit 4 Litern kaltem Wasser. Tur schlieben und einrasten lessen, anschließend ein beliebiges Spülprogramm wahlen. Nach dem Start wird immer als erstes das Wasser abgepumpt.Öffnen Sie danach die Tur, um nachzusehen, ob der Schaum beseitigt wurde. Den Vorgang ggf. wiederholen.
		Verschütteter Klarspulier	Beseitigen Sie Klarspulier-Verunreinigungen stets unverzüglich.
	Innenraum weist Flecken auf	Es wurde ein Geschirrreiner mit Farbstoff verwendet	Vergewisern Sie sich, dass Ihr Geschirrreiner keinen Farbstoff enthalt.
	Weiter Belag auf den Innenseiten	Mineralienrückstände von hartem Wasser	Verwenden Sie zum Reinigen des Inneraums einen feuchten Schwamm mit Maschinenspülmittel. Tragen Sie damit Gum-mihandschuhe. Verwenden Sie nie ein anderes Reinigungsmittel als Maschinenspülmittel, da diese zu stark schäumen können.
	Rostflecken auf dem Besteck	Die betroftenen Gegenstände sind nicht rosfrei.
		Nach dem Einfllen vom Spezialsalz wurde kein Pro-gramm ausgeführct. Spuren von Salz sind in den Spülgang gelangt.	Lassen Sie nach dem Einfllen des Spezialsalzes im-mer ein Kurzprogramm im Leerlauf ohne Aktivierung der Turbofung (falls vorhanden) durchlaufen.
		Der Deckel des Wasser-enhärterbehalters ist nicht richtig geschlossen.	Kontrollieren Sie den Deckel und überprüfen Sie, ob der Behälter richtig geschlossen ist.
Geräusache	Klopfendes Geräusch ertönt aus dem Spülraum	Ein Sprüharm Schlängt gegen einen Gegenstand im Geschirrkorb	Unterbrechen Sie das laufende Programm und räumen Sie das den Sprüharm behindernden Geschirr und Besteck richtig ein.
	Klapperndes Geräusch ertönt aus dem Spülraum	Geschirr- oder Be-steckteile bewogen sich im Spülraum	Unterbrechen Sie das laufende Programm und räumen Sie das Geschirr und Besteck richtig ein.
	Klopfendes Geräusch in den Wasserleitungen	Dies kann auf den Einbauvor Ort oder den Querschnitt der Rohrleitungenzurückzuführen sein.	Dies hat keinerlei Auswirkungen auf die Funktion des Geschirrspuliers. Wenden Sie sich im Zweifelsfalle an einen qualifizierten Klemperer.

Problem Mögliche Ursachen Fehlerbehebung

Das Geschirr ist nicht sauber	Das Geschirr wurde nicht richtig eingeräum.	Vgl. Hinweise unter „Einräumen der Geschirrkörbe"
	Das gewählte Programm ist für den Verschmutzungsgrad nicht ausreichend.	Wahlen Sie ein intensiveres Spülprogramm. Vgl. Spülprogrammtabelle
	Es wurde nicht genügend Ge-schirrreiniger verwendent.	Verwenden Sie mehr Geschirrreiniger oder wechseln Sieihn.
	Geschirr oder Besteck blockiert die Sprüharme.	Ordnen Sie Geschirr und Besteck immer so ein, dass sie die Sprüharme nicht blockieren.
Unbefriedigendes Spülergebnis	Das Siebsystem am Spülraum-boden ist entweder verschutzt oder nicht korrekt eingebaut. Hierdurch konnen die Düsen der Sprüharme verstopfen.	Reinigen Sie das Siebsystem und/oder fügen Sie es richtig zusammen. Reinigen Sie die Düsen der Sprüharme. Vgl. „Reinigung der Sprüharme".
Schlieren aufGläsern	Kombination aus wei-chem Wasser und zu viel Geschirrreiniger.	Verwenden Sie bei weichem Wasser weniger Geschirrreiniger und wahren Sie das kürzeste Programm, mit dem die Gläser sauber werden.
Schwarze oder graue Flecken	Utensilien aus Aluminium hatten Kontakt mit dem Geschirr.	Verwenden Sie zum Beseitigen dieser Flecken ein mildes Scheuermittel.
Geschirrreigerrestein der Reinigerkammer	Die Klappe der Reiniger-kammer wird von Geschirr blockiert.	Räumen Sie Geschirr und Besteck nochmals richtig ein.
Geschirr wird nicht richtig trocken	Geschirr wurde falsch eingeräumt	Räumen Sie den Geschirrspulier wie in den Anleitungen beschrieben ein.
	Zu keinig Klarspuler	Menge an Klarspuler erhöhen/Klarspulerbehälter auffullen. Räumen Sie ihren Geschirrspulier nicht gleich nach Programmende aus.
Unbefriedigendes Trocknungsergebnis	Geschirr wurde zu früherntnommen	Öffnen Sie die Tür einen Spaltbreit, damit der Dampf entweichen kann. Beginnen Sie mit dem Ausräumen des Geschirnpuliers erst, nachdem sich das Geschirr fast vollständig abgekühlt hat. Räumen Sie den unteren Geschirrkorb als erstes aus. Auf diese Weise vermeiden Sie, dass Restwasser vom oberen Korb auf Geschirr im unteren Korb tropft.
	Wahl eines ungeeigneten Spülprogramms	Kurzprogramme arbeiten mit einer niedrigeren Spültemperatur hierdurch vermindert sich die Reinigungslieistung. Wahlen Sie ein längeres Spülprogramm.
	Besteck mit minorwertiger Beschichtung	Das Wasser fließt bei solchem Besteck nur schlecht ab. Besteck und Geschirr dieser Art sind für die Reinigung im Geschirnpulier nicht geeignet.

Fehlercodes

Beim Auftreten bestimmter Störungen werden Fehlercodes ausgegeben:

Bezeichnung	Bedeutung	Mögliche Ursachen
E1	Wasserzulauf dauert zu lange.	Hahn nicht geöffnet, Wasserzulauf verengt oder Wasserdruck zu gering.
E3	Erforderliche Temperatur nicht erreicht	Heizelement defect.
E4	Wasser tritt aus.	Ein Element des Geschirrspülers ist undicht.

ACHTUNG:

■ Wenn Wasser aus der Spulmaschine austritt, drehen Sie zunachst den Wasserhahn zu, ehe Sie sich an den Kundendienst wenden.
■ Wasseransammlungen am Boden des Spulraums aufgrund einer Überfüllung oder einer undachten Stelle sollenn vor einem Neustart des Geschirrspulers beseitigt werden.

Technische Daten

Höhe: 815 mm

Breite: 598 mm

Tiefe: 550 mm (bei geschlossener Tür)

Wasserdruck: 0,04-1,0 MPa

Versorgungsspannung: gemäß Typenschild

Fassungsvermögen: 13 Maßgedecke

Technisches Datenblatt

Datenblatt fur Haushaltsgeschirrspuler nach der delegierten Verordnung 1059/2010 zur Ergänzung der Richtlinie 2010/30/EU:

Hersteller	BLAUPUNKT
Type/Beschreibung	5VF410NP
Standardmaßgedecke	13
Energieeffi zienzklasse●	A++
Jährlicher Energieverbrauch ●	262 kWh
Energieverbrauch im Standardreinigungszyklus	0,92 kWh
Leistungsaufnahme im ausgeschalten Zustand	0,45 W
Leistungsaufnahme im eingeschalten Zustand	0,49 W
Jährlicher Wasserverbrauch ●	3080 Liter
Trocknungseffi zienzklasse●	A
Standardreinigungszyklus ●	ECO 45 °C
Programmdauer des Standardreinigungszyklus	185 Min.
Geräuschpegel	47 dB(A) re 1 pW
Montage	Unterbau
Einbaufähig	Ja
Höhe	81,5 cm
Breite	59,8 cm
Tiefe (mit Anschlüssen)	55 cm
Leistungsaufnahme	1930 W
Nennspannung/-frequenz	230 V~ 50 Hz
Wasserdruck (Fließdruck)	0,4-10 bar = 0,04-1 MPa

HINWEIS

A +++ (hochste Effi zienz) bis D (niedrigste Effi zienz)
Energieverbrauch 262 kWh pro Jahr, bei Zugrundelegung von 280 Standardreinigungszyklen bei Kaltwasserzufahr und Verwendung der Energiesparmodi. Der tatsächliche Energieverbrauch richtet sich nach der Verwendung des Geräts.
3 Wasserverbrauch 3080 Liter pro Jahr, bei Zugrundelegung von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch richtet sich nach der Verwendung des Geräts.
4 A (hochste Effi zienz) bis G (niedrigste Effi zienz)
Dieses zur Reinigung von normal verschmutztem bis verschmutztem Geschirr geeignete Programm ist unter den Geschäftspunkten des Strom- und Wasserverbrauchs das effi zienteste Programm fur Geschirr dieser Art.

Das Gerä erflitt in der vorliegenden Ausführung zum Zeitpunkt der Lieferung die EU-Normen und -Richtlinien. (Sollte sich die Versionsnummer nicht im Einklang mit den jürgsten Vorgaben befi nden, schlagen Sie unter der jürgsten Versionsnummer nach.)

• Niederspannungsrichtlinie 2014/35/EU
  -EMV-Richtlinie 2014/30/EU
• Okodesign-Richtlinie 2009/125/EG

Die Messung der vorgenannten Werte erfolgte normengemäß unter den angegebenen Betriebsbedingungen.

Die Ergebnisse können je nach Menge und Verschmutzungsgrad des Geschirrs, der Wasserhärte, der Geschirrreinigermenge usw. erheblich schwanken.

Das vorliegende Handbuch beruht auf den Normen und Bestimmungen der Europäischen Union.

Einräumen der Körbe nach EN 50242:
1. Oberer Korb:
2. Unterer Korb:

Tassen
Untertassen

Glaser

Kleine Servierschussel

Mittlere Servierschussel

GroBe Servierschussel

Dessertteller

Speiseteller

Suppenteller

Ablage

Hinweis: Legen Sie leichte, flache Antikel auf die Ablage. Das Gesamtgewicht beträgt weniger als 1,5 kg.

3. Besteckkorb:
1 Essloffel
2 Gabelin

3 Messer
4 Teeloffel

6 Servierlöffel
7 Serviergabeln

5 Dessertlieffel

8 Saucen-/Schöpföffel

Informationen zu den Vergleichstests nach EN 50242
Fassungsvermögen: 13 Maßgedecke
Position des oberen Korbs:untere Position
Programm: ECO
Klarspulereinstellung: 6
Wasserenthärtungseinstellung: H3

Read this Manual

Dear Customer,

Beschermen gegen vorst

Elektrische vereisten

Technischeinformationatie

Technisch gegevensblad
