STVIR2242FIX - Flachbildschirmhalterung Irradio - Kostenlose Bedienungsanleitung

Produkttyp	Feste Wandhalterung für Flachbildschirm
Marke	Irradio
Modell	STVIR2242FIX
Kompatible Bildschirmgröße	22" bis 42" (55,88 cm bis 106,68 cm)
Maximal unterstütztes Gewicht	25 kg
Kompatible VESA-Norm	Nicht angegeben, verstellbare Platten
Materialien	Stahl (Hauptplatte und Arme), Kunststoff (Dübel)
Farbe	Schwarz (typisch)
Abmessungen der Hauptplatte	Ca. 50 x 30 cm (Schätzung)
Packungsinhalt	1 Hauptplatte, 2 Trägerarme, 4 Kunststoffdübel, 4 Triphone-Schrauben, 4 M6*12-Schrauben
Installation	Wandmontage, höhenverstellbar, Nivellierung erforderlich
Erforderliche Werkzeuge	Bohrmaschine, Schraubendreher, Bleistift (nicht enthalten)
Automatische Verriegelung	Ja, Trägerarm in Endposition verriegelt
Wartung	Regelmäßig die Schraubenfestigkeit und die Integrität der Halterung überprüfen
Sicherheit	25 kg nicht überschreiten, geeignete Wand, außerhalb der Reichweite von Kindern
Garantie	2 Jahre (Melchioni Spa)
Verwendungszweck	Nur für den Hausgebrauch
Ursprungsland	Nicht angegeben

Häufig gestellte Fragen - STVIR2242FIX Irradio

Was ist die maximale unterstützte Bildschirmgröße?

Die Halterung akzeptiert Bildschirme von 22 bis 42 Zoll (55,88 bis 106,68 cm).

Was ist das maximale Gewicht, das diese Halterung tragen kann?

Das maximale Gewicht des Bildschirms darf 25 kg nicht überschreiten.

Ist diese Halterung mit meiner VESA-Norm kompatibel?

Die Trägerarme sind verstellbar, um sich an verschiedene VESA-Abstände anzupassen. Messen Sie den Abstand zwischen den Löchern auf der Rückseite Ihres Fernsehers und stellen Sie die Arme entsprechend ein.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, einen Schraubendreher und einen Bleistift zum Markieren der Löcher. Die Werkzeuge sind nicht im Lieferumfang enthalten.

Ist die Halterung fest oder neigbar?

Dieses Modell ist eine feste Halterung. Es ermöglicht weder Neigung noch Drehung.

Wie installiere ich die Wandhalterung?

1. Markieren Sie die Löcher mit der Platte. 2. Bohren Sie und setzen Sie die Dübel ein. 3. Befestigen Sie die Platte mit den Triphone-Schrauben. 4. Stellen Sie die Arme am Fernseher ein. 5. Hängen Sie den Fernseher an die Platte. Beachten Sie die mitgelieferte Montageanleitung.

Kann ich den Fernseher leicht von der Halterung entfernen?

Ja, trennen Sie einfach alle Kabel und heben Sie den Fernseher an, um ihn auszuhaken. Der Trägerarm löst sich automatisch.

Welche Art von Wand wird für die Installation benötigt?

Die Wand muss fest sein und das kombinierte Gewicht von Fernseher und Halterung tragen können. Vermeiden Sie leichte Trennwände ohne Verstärkung.

Hat die Halterung eine Garantie?

Ja, das Produkt hat eine Garantie von 2 Jahren durch den Hersteller Melchioni Spa, gültig in der Europäischen Union.

Was tun, wenn ein Teil fehlt?

Überprüfen Sie die Packungsliste. Wenn ein Teil fehlt, kontaktieren Sie den Händler oder den Kundendienst von Melchioni. Verwenden Sie keine nicht konformen Ersatzteile.

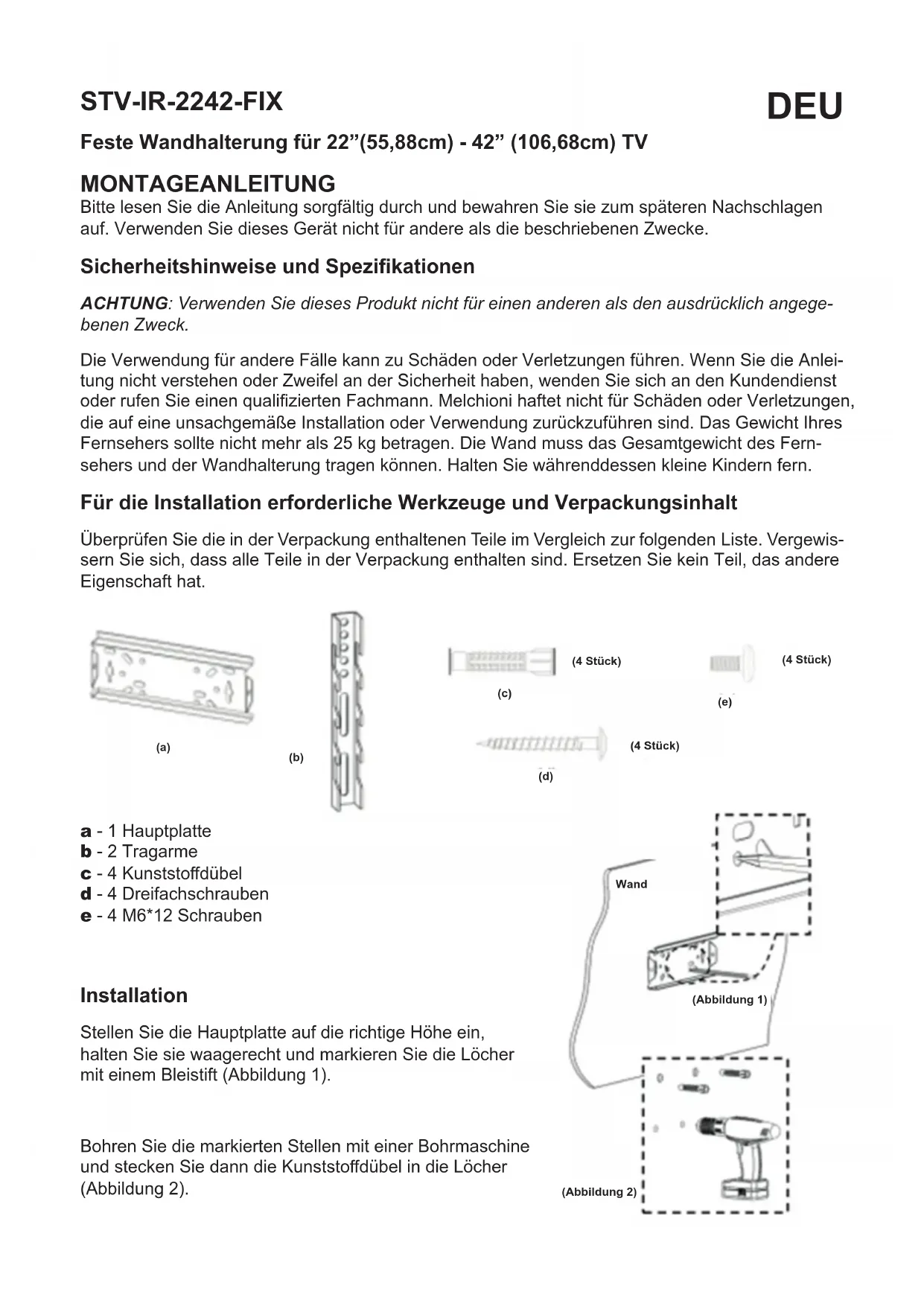

BEDIENUNGSANLEITUNG STVIR2242FIX Irradio

Feste Wandhalterung für 22" - 42" TV

Feste Wandhalterung für 22"(55,88cm) - 42" (106,68cm) TV

MONTAGEANLEITUNG

Bitte lesen Sie die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Verwenden Sie dieses Gerät nicht für andere als die beschriebenen Zwecke.

Sicherheitshinweise und Spezifikationen

ACHTUNG: Verwenden Sie dieses Produkt nicht für einen anderen als den ausdrücklich angegebenen Zweck.

Die Verwendung für andere Fälle kann zu Schäden oder Verletzungen führen. Wenn Sie die Anleitung nicht verstehen oder Zweifel an der Sicherheit haben, wenden Sie sich an den Kundendienst oder rufen Sie einen qualifizierten Fachmann. Melchioni haftet nicht für Schäden oder Verletzungen, die auf eine unsachgemäße Installation oder Verwendung zurückzuführen sind. Das Gewicht Ihres Fernsehers sollte nicht mehr als 25 kg betragen. Die Wand muss das Gesamtgewicht des Fernsehers und der Wandhalterung tragen können. Halten Sie währenddessen kleine Kindern fern.

Für die Installation erforderliche Werkzeuge und Verpackungsinhalt

Überprüfen Sie die in der Verpackung enthaltenen Teile im Vergleich zur folgenden Liste. Vergewissern Sie sich, dass alle Teile in der Verpackung enthalten sind. Ersetzen Sie kein Teil, das andere Eigenschaft hat.

a - 1 Hauptplatte
b - 2 Tragarme
c - 4 Kunststoffdübel
d - 4 Dreifachschrauben
e - 4 M6*12 Schrauben

Installation

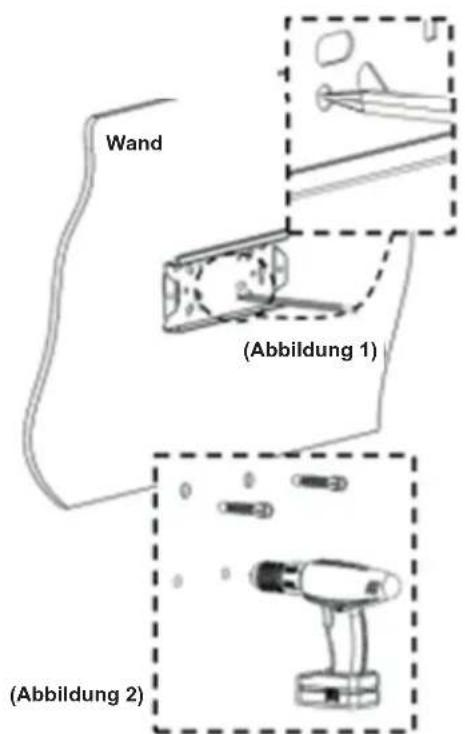

Stellen Sie die Hauptplatte auf die richtige Höhe ein, halten Sie sie waagerecht und markieren Sie die Löcher mit einem Bleistift (Abbildung 1).

Bohren Sie die markierten Stellen mit einer Bohrmaschine und stecken Sie dann die Kunststoffdübel in die Löcher (Abbildung 2).

Wand (Abbildung 1) (Abbildung 2)

Wand (Abbildung 3)

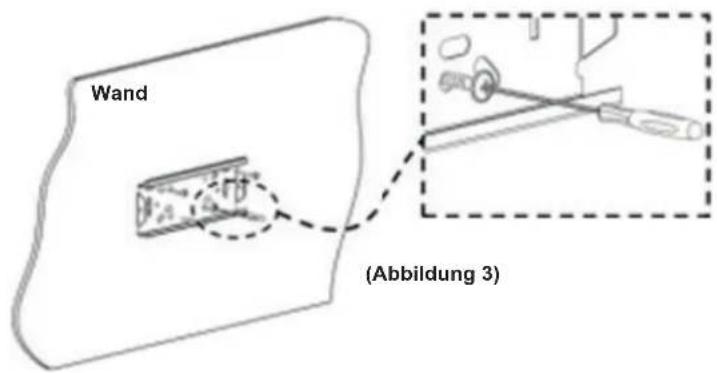

Befestigen Sie die Hauptplatte mit drei Schrauben an der Wand, verwenden Sie dabei einen Schraubendreher (Abbildung 3).

TV (Abbildung 4)

Wand TV (Hauptplatte (Abbildung 6)

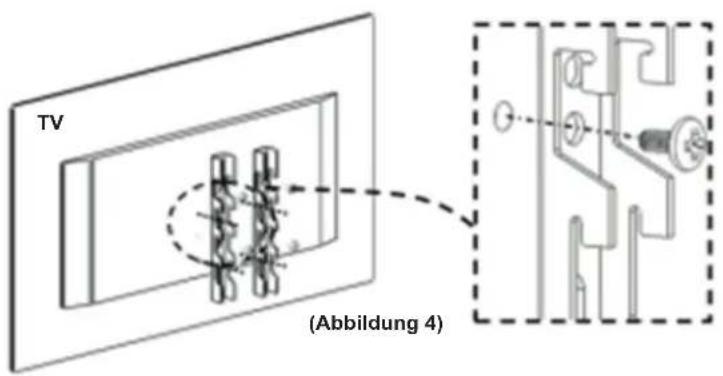

Stellen Sie die Tragarme und die Schrauben so ein, dass sie mit den Löchern auf der Rückseite des Fernsehers (Abbildung 4) übereinstimmen, und ziehen Sie die Schrauben mit einem Schraubendreher (Abbildung 5) an.

Hängen Sie Ihr Fernsehgerät wie in Abbildung 6 dargestellt an die Wand und schließen Sie die Installation ab (Abbildung 6).

Schraubendreher und Bohrer sind nicht enthalten.

Das Produkt wird automatisch verriegelt, der Trägerarm kann sich nicht bewegen, wenn er am Ende ist.

Entfernen des Fernsehers aus der Wandhalterung

Um Ihr Fernsehgerät von der Wandplatte zu entfernen, ziehen Sie alle Kabel ab und gehen Sie wie beschrieben vor.

Pflege und Wartung

Führen Sie als gute Praxis der Pflege und Wartung regelmäßige Kontrollen des Anzugs der Verankerungen durch und überprüfen Sie die Unversehrtheit des Produkts.

Produktgarantie

Melchioni Spa mit Sitz in Mailand (Italien) erkennt über Colletta 37 eine herkömmliche Garantie für das Produkt für einen Zeitraum von zwei Jahren ab dem Datum des ersten Kaufs durch den Verbraucher an. Diese Garantie berührt nicht die Gültigkeit der für Konsumgüter geltenden Rechtsvorschriften (Gesetzesdekret 6. September 2005 Nr. 206 Art. 128 und folgende), deren Eigentümer der Verbraucher bleibt. Diese Garantie gilt für das gesamte Gebiet der Europäischen Union.

Die Komponenten oder Teile, die aus bestimmten Herstellungsgründen als defekt befunden wurden, werden während der oben genannten Garantiezeit vom Händler kostenlos repariert oder ersetzt. Melchioni Spa behält sich das Recht vor, das Gerät während der Garantiezeit vollständig zu ersetzen, wenn eine Reparaturfähigkeit unmöglich oder übermäßig teuer ist, durch ein anderes Gerät mit ähnlichen Eigenschaften (Gesetzesdekret 6. September 2005 Nr. 206 Art. 130). In diesem Fall bleibt die Gültigkeit der Garantie die des ursprünglichen Kaufs: Der im Rahmen der Garantie erbrachte Service verlängert die Garantiezeit nicht.

In jedem Fall wird dieses Gerät nicht als Material- oder Herstellungsfehler angesehen, wenn es angepasst, geändert oder angepasst wird, um den nationalen oder lokalen Sicherheits- und / oder technischen Standards zu entsprechen, die in einem anderen Land als dem für gelten was es ist, wurde ursprünglich entworfen und hergestellt. Dieses Gerät wurde nur für den Hausgebrauch entwickelt und gebaut. Bei jeder anderen Verwendung werden die Vorteile der Garantie ungültig.

Die Garantie gilt nicht für:

• Teile, die einem Verschleiß unterliegen, sowie Teile, die regelmäßig ausgetauscht und / oder gewartet werden müssen
  • professionelle Verwendung des Produkts
• Fehlfunktionen oder Defekte aufgrund falscher Installation, Konfiguration, Software-/BIOS-/Firmware-Aktualisierung, die nicht von autorisierten Melchioni Spa durchgeführt wurden.
• Reparaturen oder Eingriffe von Personen, die nicht von Melchioni Spa
• Manipulation von Baugruppenkomponenten oder gegebenenfalls der Software
• Defekte durch Sturz oder Transport, Blitzschlag, Spannungsschwankungen, Eindringen von Flüssigkeit, Öffnen des Geräts, schlechtes Wetter, Feuer, öffentliche Störungen, unzureichende Belüftung oder falsche Stromversorgung
• jegliches Zubehör, zum Beispiel: Boxen, Taschen, Batterien usw., die mit diesem Produkt verwendet werden
• Eingriffe zu Hause zur Überprüfung der Zweckmäßigkeit oder vermutete Mängel

Die Anerkennung der Garantie durch Melchioni Spa unterliegt der Vorlage eines Steuerdokuments, aus dem das tatsächliche Kaufdatum hervorgeht. Das gleiche darf keine Manipulationen oder Lös- chungen zeigen, in deren Gegenwart Melchioni Spa behält sich das Recht vor, die Bereitstellung der Behandlung im Rahmen der Garantie zu verweigern.

Die Garantie wird nicht anerkannt, wenn die Seriennummer oder das Modell des Geräts nicht vorhanden, abgerieben oder geändert ist.

Diese Garantie beinhaltet keinen Anspruch auf Ersatz von direkten oder indirekten Schäden jeglicher Art an Personen oder Gegenständen, die durch Ineffizienz des Geräts verursacht wurden. Alle diesbezüglichen Verlängerungen, Zusagen oder Dienstleistungen, die vom Einzelhändler versichert werden, werden von diesem getragen.
