BEDIENUNGSANLEITUNG STV-IR-3970-3 Irradio

Wandhalterung mit drei Gelenken für 39"-70" TV

Wandhalterung für TV von 39 “(99 cm) bis 70” (178 cm)

MONTAGEANLEITUNG

Bitte lesen Sie die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Verwenden Sie dieses Gerät nicht für andere als die beschriebenen Zwecke

Sicherheitshinweise und Spezifikationen

ACHTUNG: Verwenden Sie dieses Produkt nicht für einen anderen als den ausdrücklich angegebenen Zweck.

Die Verwendung für andere Fälle kann zu Schäden oder Verletzungen führen. Wenn Sie die Anleitung nicht verstehen oder Zweifel an der Sicherheit haben, wenden Sie sich an den Kundendienst oder rufen Sie einen qualifizierten Fachmann. Melchioni haftet nicht für Schäden oder Verletzungen, die auf eine unsachgemäße Installation oder Verwendung zurückzuführen sind. Das Gewicht Ihres Fernsehers sollte nicht mehr als 40 kg betragen. Die Wand muss das Gesamtgewicht des Fernsehers und der Wandhalterung tragen können. Halten Sie währenddessen kleine Kindern fern

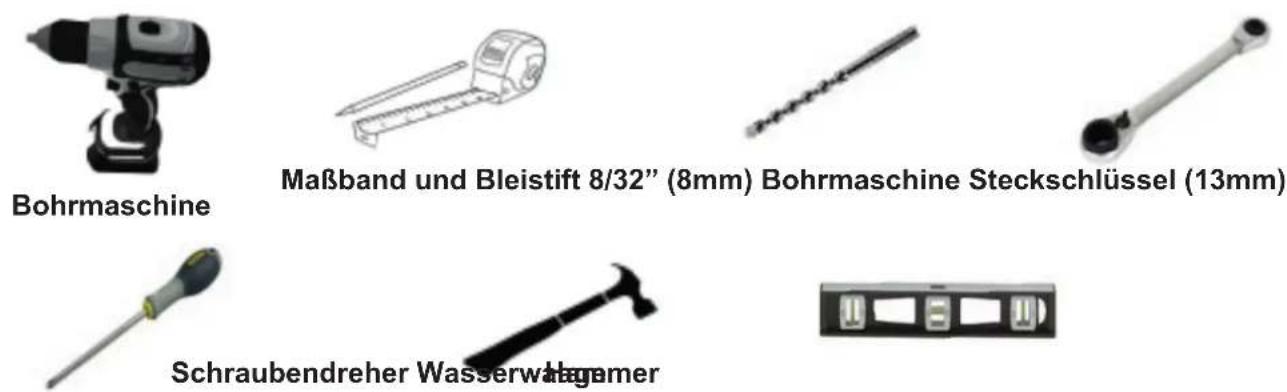

Für die Montage Ihrer TV-Wandhalterung benötigen Sie die folgenden Werkzeuge:

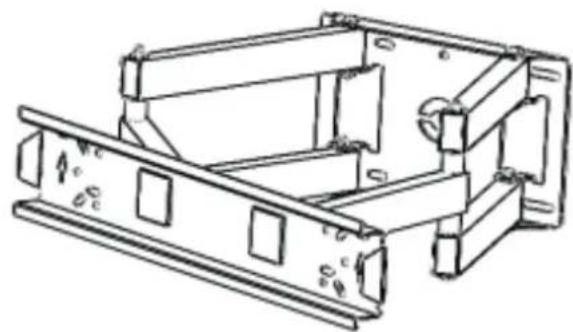

Inhalt der Verpackung

Vergewissern Sie sich, dass Sie alle für die Montage Ihrer TV-Wandhalterung erforderlichen Teile haben:

1- Vertikal montierte Halterungen (2)

2- Basis montierter Arm (1)

3- Beschläge einschließlich Muttern, Schrauben und Zubehör in Kunststoffverpackung (1)

Reihe B	Beschläge Menge Reihe Beschläge Menge
4	M8* 60mm Kopfschraube	4
5	M8* 60mm Betonanker	4
6	Kabelhalterung	2
7	Überwurfmutter	18 15
8	M8* 22 Unterlegscheibe	6
9	M6* 16 Unterlegscheibe	4
10	M4* 12mm Schraube	4
11	M4* 30mm Schraube

12	M5* 12mm Schraube		4
13	M5* 30mm Schraube		4
14	M6* 12mm Schraube		4
	M6* 30mm Schraube		4
16	M8* 16mm Schraube		4
17	M6* 60mm Schraube		4
18	M6* 60mm Betonanker
19	Abstandhalter		12
20	Wasserwaage		1

Montageanleitungen

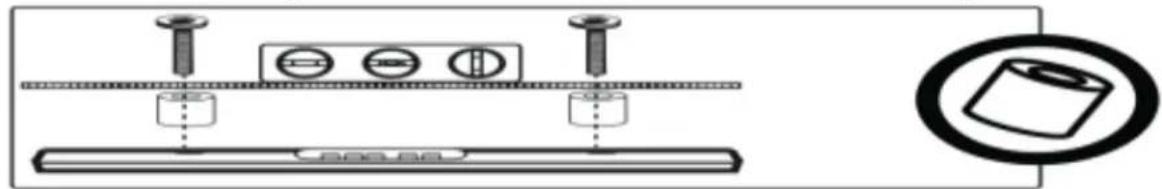

Schritt 1 - Stellen Sie fest, ob Ihr Fernsehgerät eine flache Rückseite oder eine unregelmäßige Form des Fernsehgeräts oder eine abgedeckte Rückseite hat

1. Legen Sie den Bildschirm vorsichtig mit der Vorderseite nach unten auf eine weiche Unterlage, reinigen Sie die Oberfläche, um den Bildschirm vor Schäden und Kratzern zu schützen.
2. Wenn Ihr Fernsehgerät mit einem Tischständer ausgestattet ist, entfernen Sie den Ständer. Anweisungen dazu finden Sie in der Dokumentation, die mit Ihrem Fernsehgerät geliefert wurde.
3. Bringen Sie die Halterungen vorübergehend an der Rückseite Ihres Fernsehers an.
4. Richten Sie die Schrauben, Halterungen und das Fernsehgerät an den Befestigungslöchern aus.
5. Stellen Sie fest, welche Art von Rückseite Ihr Fernsehgerät haben könnte:

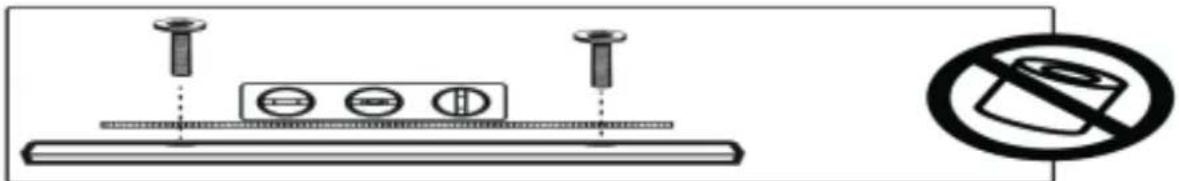

- Flache Rückseite: Die Halterungen liegen bündig an der Rückseite Ihres Fernsehers an und blockieren keine Buchsen. Sie benötigen keine Abstandshalter bei der Montage der Wandhalterung oder andere Abstände.

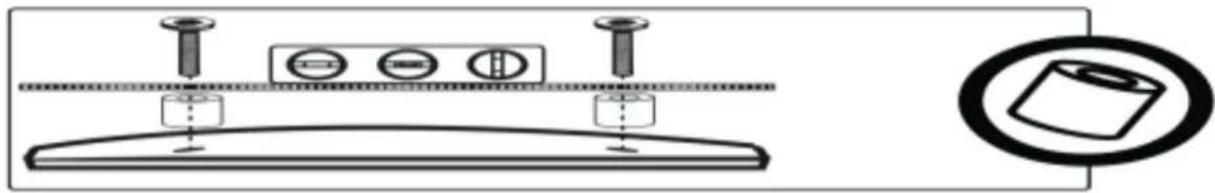

- Abgedeckte Rückseite: Die Halterungen blockieren eine der Buchsen auf der Rückseite Ihres Fernsehers, und Sie benötigen Abstandshalter, wenn Sie die Wandhalterung montieren.

- Unregelmäßig geformte Rückseite: Bei diesem Typ gibt es einen Spalt zwischen den Halterungen und der Oberfläche der Wandhalterung. Für die Montage der Wandhalterung benötigen Sie Abstandshalter.

- Entfernen Sie die vertikalen Halterungen.

Schritt 2 - Schrauben, Unterlegscheiben und Abstandshalter bereitlegen

1. Wählen Sie die Beschläge für Ihr TV (Schrauben, Unterlegscheiben und Abstandshalter). Eine begrenzte Anzahl von Fernsehern wird mit einer bestimmten Anzahl von Beschlägen geliefert. (Wenn Schrauben im Lieferumfang des Fernsehers enthalten sind, befinden sie sich fast immer in den Löchern auf der Rückseite des Fernsehers). Wenn Sie die richtige Länge der Befestigungsschrauben für Ihr Fernsehgerät nicht kennen, testen Sie verschiedene Größen, indem Sie die Schrauben von Hand eindrehen.

2. Wählen Sie einen der folgenden Schraubentypen aus:

M4* 12 mm Schraube (10)

M4* 30 mm Schraube (11)

M5* 12 mm Schraube (12)

M5* 30 mm Schraube (13)

M6* 12 mm Schraube (14)

M6* 30 mm Schraube (15)

M8* 16 mm Schraube (16)

Verwenden Sie für alle Schrauben Unterlegscheiben.

Bei einer unregelmäßigen oder abgedeckten TV-Rückseite können Sie einige Abstandshalter verwenden.

Achtung: Verwenden Sie die richtige Länge der Schrauben für die Montage. Wenn Sie Zweifel an der Installation haben, unterbrechen Sie sofort und wenden Sie sich an den Kundendienst. Wenn Sie eine zu lange Halterung verwenden, kann Ihr Fernsehgerät beschädigt werden, und wenn Sie eine zu kurze Halterung verwenden, kann Ihr Fernsehgerät von der Halterung fallen und Schaden nehmen oder Verletzungen verursachen.

1. Entfernen Sie die Schrauben für die weiteren Montageschritte.

2. Bei Fernsehern mit flacher Rückseite die vertikalen Halterungen direkt an Fernseher mit unregelmäßiger oder abgedeckter Rückseite anbringen.

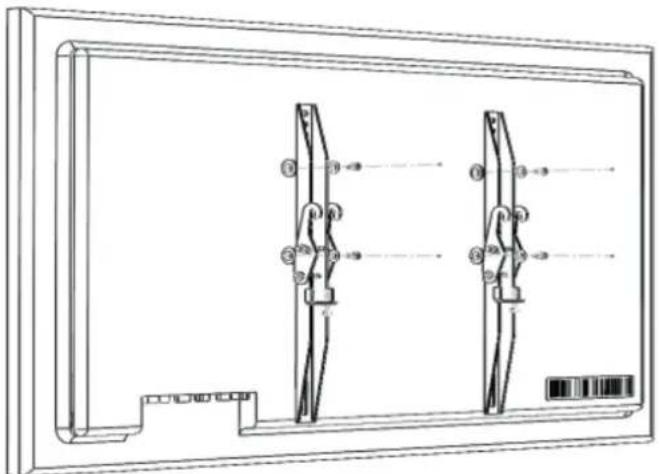

Schritt 3- Option 1: Anbringen der vertikalen Halterungen an Fernsehgeräten mit flacher Rückseite

1. Richten Sie die Löcher des Fernsehers an den Löchern der Halterung mit den Schrauben auf der Rückseite des Fernsehers aus. Die Halterungen müssen eben sein.

2. Setzen Sie die Unterlegscheiben M6 16 mm (6) konzentrisch und richten Sie sie auf die Löcher der Halterungen aus und setzen Sie dann die Schrauben (10-14) durch die Löcher ein.

3. Ziehen Sie die Schrauben an, bis die Halterungen am Fernseher befestigt sind. Beachten Sie, dass Sie nicht zu fest anziehen

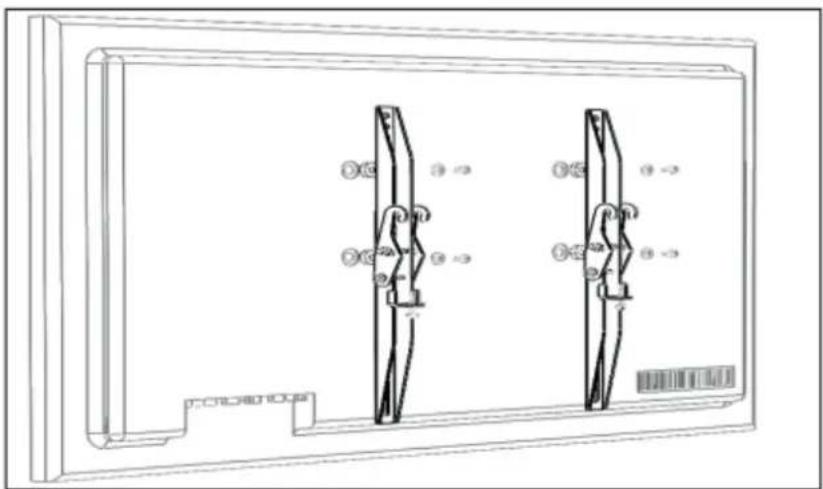

Schritt 3- Option 2: Anbringen der vertikalen Halterungen an Fernsehgeräten mit unregelmäßiger oder abgedeckter Rückseite

1. Platzieren Sie die Abstandshalter über den Schraubenlöchern zwischen den Halterungen und der Rückseite des TVs.
2. Richten Sie die Halterungen über den Abstandshaltern aus, legen Sie dann die Unterlegscheiben über die Löcher in den Halterungen und stecken Sie die Schrauben durch die Unterlegscheiben, Halterungen und Abstandshalter. Vergewissern Sie sich, dass die Halterungen waagerecht sind.
3. Ziehen Sie die Schrauben an, bis sie fest an den vertikalen Halterungen anliegen. Nicht zu fest anziehen.

Schritt 4 - Bestimmen Sie den Ort der Wandmontage

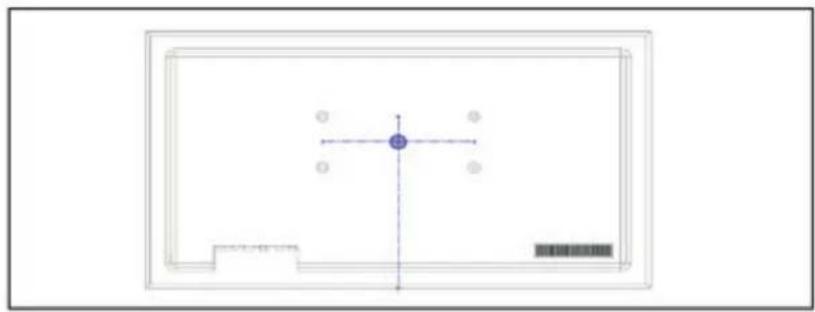

Platzieren Sie den Fernseher in der Mitte der Wandplatte am Arm, bevor Sie Löcher bohren.

1. Messen Sie den Abstand von der Unterseite des Fernsehers bis zur Mitte der vier Befestigungslöcher. Dies ist das Maß.

2. Wählen Sie genau die Stelle an der Wand, die zu Ihrer Aufstellung passt. Messen Sie nun die Unterseite des gewünschten TVs-Platzes vom Boden aus. Beachten Sie jedoch, dass der Fernseher oberhalb von Einrichtungsgegenständen wie (TV-Ständer, Dekorationsbox, Blue-Ray-Box und Lautsprecherbox) aufgestellt werden sollte.

• Die Oberseite des Fernsehers sollte waagerecht sein.

1. Am Ende dieses Schritts mit einem Bleistift den TV-Punkt an der Wand markieren

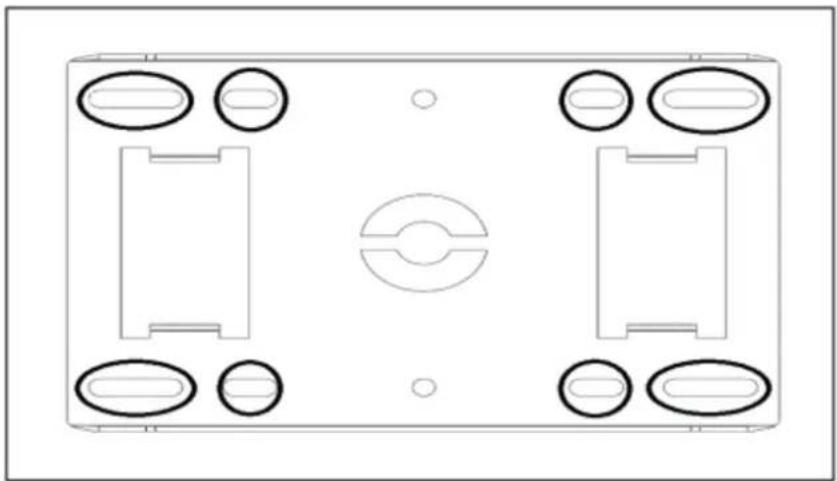

Schritt 5- Montage des Arms an einer massiven Wand aus Beton

Achtung : Um Sach- oder Personenschäden zu vermeiden, bohren Sie niemals in den Mörtel zwischen den Blöcken. Die Platte wird direkt auf der Betonoberfläche angebracht.

1. Richten Sie die Mitte der Wandplatte am Arm in der im vorherigen Schritt ermittelten Höhe aus und vergewissern Sie sich, dass es waagerecht ist. Markieren Sie die Positionen der 6 Schraubenlöcher.
2. Bohren Sie Vorbohrungen mit einer Tiefe von 60 mm und einem Durchmesser von 8 mm.
3. Setzen Sie die Betonanker in die Vorbohrungen ein und vergewissern Sie sich mit einem Hammer, dass die die Dübel bündig mit der Betonoberfläche abschließen.
4. Richten Sie die Wandplatte mit den Dübeln aus und stecken Sie dann die Schrauben durch die Löcher in der Wandplattenbaugruppe. Ziehen Sie die Schrauben an, bis die Wandplatte und die Dübel befestigt sind.
5. Ziehen Sie die Schrauben nicht zu fest an, um mögliche Verletzungen oder Sachschäden zu vermeiden.
6. Achten Sie darauf, dass die Wandplatte senkrecht und waagerecht steht. Der Grad zwischen der Arm und die Wand müssen einen Winkel von 90 Grad bilden.

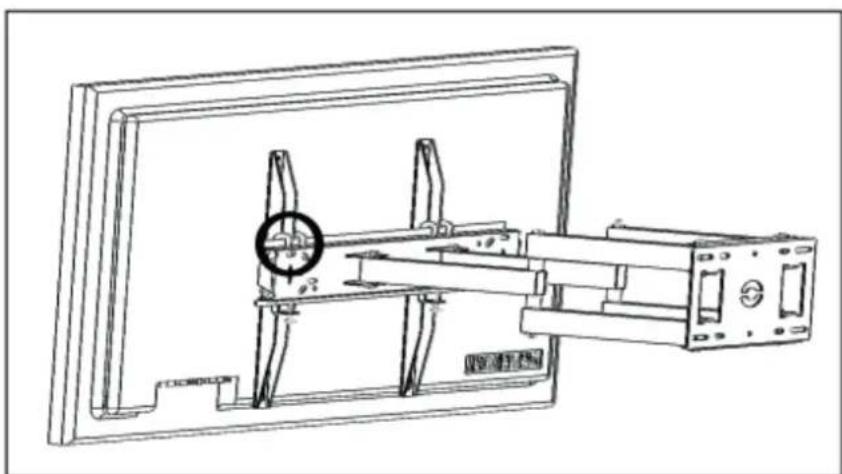

Schritt 6 - Befestigen Sie den Fernseher am Arm

1. Um das Anbringen des Fernsehers an der Wandplatte zu erleichtern, heben Sie den Fernseher an den Ecken so an, dass Sie die Rückseite des Fernsehers sehen können.
2. Wenn Ihr Fernsehgerät groß, schwer oder unzugänglich für die Halterungen und den Arm ist, benötigen Sie für diesen Schritt Hilfe.
3. Setzen Sie zunächst die Haken ein, die an den Halterungen auf der Oberseite des gebogenen Hauptkörpers befestigt sind, der mit dem Arm verbunden ist.

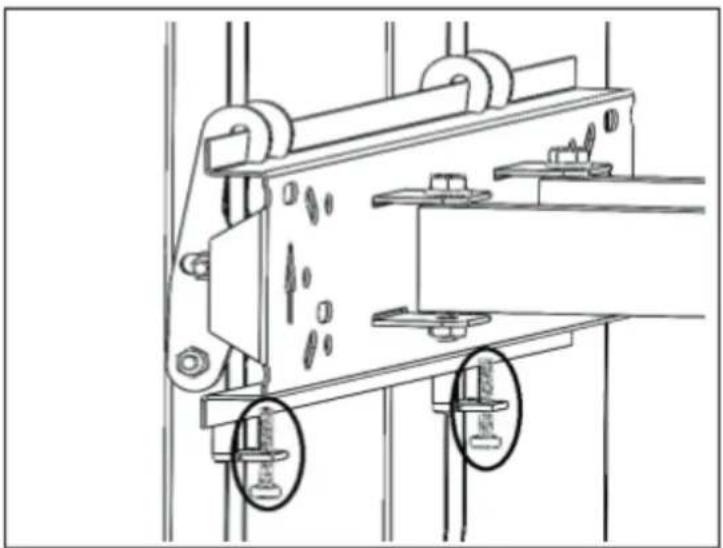

1. Ziehen Sie dann die Schraube, die an den Halterungen angebracht ist, an dem unteren gebogenen Teil des Gehäuses fest.

1. Achten Sie darauf, dass Ihr Fernseher stabil auf dem Körper steht.

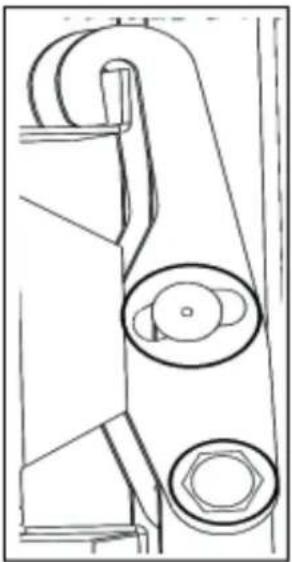

Schritt 7 - Einstellen und Verlegen der Kabel

1. Sie können die Position des Fernsehers durch zwei Schrauben, die an den Haken montiert sind, vertikal verändern.

1. Hinweis: Wenn Sie sicher sind, dass Ihr Fernsehgerät an der richtigen Stelle steht, ziehen Sie die Schrauben und Muttern fest, um unerwünschte Bewegungen zu verhindern.

2. Verlegen Sie alle Kabel mit zwei Kabelhaltern, die in Ihrem Paket enthalten sind. Befestigen Sie die Kabelhalter an zwei Profilen und führen Sie die Kabel von innen durch die Kabelhalter, um ein Durchhängen der Kabel zu verhindern, und führen Sie die Kabel an den Armen entlang, um ein sauberes Aussehen Ihrer Installation zu gewährleisten.

Entfernen des Fernsehers aus der Wandhalterung

Um Ihr Fernsehgerät von der Wandplatte zu entfernen, ziehen Sie alle Kabel ab und gehen Sie wie in Schritt 6 beschrieben vor

Pflege und Wartung

Führen Sie als gute Praxis der Pflege und Wartung regelmäßige Kontrollen des Anzugs der Verankerungen durch und überprüfen Sie die Unversehrtheit des Produkts.

Produktgarantie

Melchioni Spa mit Sitz in Mailand (Italien) erkennt über Colletta 37 eine herkömmliche Garantie für das Produkt für einen Zeitraum von zwei Jahren ab dem Datum des ersten Kaufs durch den Verbraucher an. Diese Garantie berührt nicht die Gültigkeit der für Konsumgüter geltenden Rechtsvorschriften (Gesetzesdekret 6. September 2005 Nr. 206 Art. 128 und folgende), deren Eigentümer der Verbraucher bleibt. Diese Garantie gilt für das gesamte Gebiet der Europäischen Union.

Die Komponenten oder Teile, die aus bestimmten Herstellungsgründen als defekt befunden wurden, werden während der oben genannten Garantiezeit vom Händler kostenlos repariert oder ersetzt. Melchioni Spa behält sich das Recht vor, das Gerät während der Garantiezeit vollständig zu ersetzen, wenn eine Reparaturfähigkeit unmöglich oder übermäßig teuer ist, durch ein anderes Gerät mit ähnlichen Eigenschaften (Gesetzesdekret 6. September 2005 Nr. 206 Art. 130). In diesem Fall bleibt die Gültigkeit der Garantie die des ursprünglichen Kaufs: Der im Rahmen der Garantie erbrachte Service verlängert die Garantiezeit nicht.

In jedem Fall wird dieses Gerät nicht als Material- oder Herstellungsfehler angesehen, wenn es angepasst, geändert oder angepasst wird, um den nationalen oder lokalen Sicherheits- und / oder technischen Standards zu entsprechen, die in einem anderen Land als dem für gelten was es ist, wurde ursprünglich entworfen und hergestellt. Dieses Gerät wurde nur für den Hausgebrauch entwickelt und gebaut. Bei jeder anderen Verwendung werden die Vorteile der Garantie ungültig.

Die Garantie gilt nicht für:

• Teile, die einem Verschleiß unterliegen, sowie Teile, die regelmäßig ausgetauscht und / oder gewartet werden müssen
  • professionelle Verwendung des Produkts
• Fehlfunktionen oder Defekte aufgrund falscher Installation, Konfiguration, Software-/BIOS-/Firmware-Aktualisierung, die nicht von autorisierten Melchioni Spa durchgeführt wurden.
• Reparaturen oder Eingriffe von Personen, die nicht von Melchioni Spa
• Manipulation von Baugruppenkomponenten oder gegebenenfalls der Software
• Defekte durch Sturz oder Transport, Blitzschlag, Spannungsschwankungen, Eindringen von Flüssigkeit, Öffnen des Geräts, schlechtes Wetter, Feuer, öffentliche Störungen, unzureichende Belüftung oder falsche Stromversorgung
• jegliches Zubehör, zum Beispiel: Boxen, Taschen, Batterien usw., die mit diesem Produkt verwendet werden
• Eingriffe zu Hause zur Überprüfung der Zweckmäßigkeit oder vermutete Mängel

Die Anerkennung der Garantie durch Melchioni Spa unterliegt der Vorlage eines Steuerdokuments, aus dem das tatsächliche Kaufdatum hervorgeht. Das gleiche darf keine Manipulationen oder Lös- chungen zeigen, in deren Gegenwart Melchioni Spa behält sich das Recht vor, die Bereitstellung der Behandlung im Rahmen der Garantie zu verweigern.

Die Garantie wird nicht anerkannt, wenn die Seriennummer oder das Modell des Geräts nicht vorhanden, abgerieben oder geändert ist.

Diese Garantie beinhaltet keinen Anspruch auf Ersatz von direkten oder indirekten Schäden jeglicher Art an Personen oder Gegenständen, die durch Ineffizienz des Geräts verursacht wurden. Alle diesbezüglichen Verlängerungen, Zusagen oder Dienstleistungen, die vom Einzelhändler versichert werden, werden von diesem getragen.
