Produkttyp	Drahtloses DECT/GAP-Telefon für den Wohngebrauch
Marke	Pentatech
Modell	TF04
Abmessungen Außenstation	60 x 175 x 34 mm
Abmessungen Mobilteil	48 x 159 x 29 mm
Abmessungen Basisstation	115 x 115 x 68 mm
Gewicht Außenstation	Ca. 156 g
Gewicht Mobilteil	Ca. 132 g
Stromversorgung Außenstation	12 V DC (stabilisiert, mind. 300 mA) oder 2 LR14 (C) 1,5 V Batterien
Stromversorgung Mobilteil	2 Ni-MH AAA 1,2 V / 600 mAh Akkus (wiederaufladbar)
Stromversorgung Basisstation	7,5 V DC über mitgeliefertes Netzteil (230 V ~ 50 Hz)
Hauptfunktionen	Türsprechanlage, elektrische Türöffnerfunktion, Telefonfunktion über Analoganschluss, mehrere Mobilteile (bis zu 4), internes Gespräch, Konferenz, Telefonbuch 50 Kontakte
Reichweite Funk	Bis zu 30 m im Innenbereich, bis zu 200 m im Außenbereich (bei Sichtverbindung)
Frequenz	1880-1900 MHz, DECT
Schutzart Außenstation	IP44 (wetterbeständig)
Sicherheit	Nur Originalzubehör verwenden; nicht Feuchtigkeit aussetzen (außer Außenstation); außerhalb der Reichweite von Kindern halten; bei Gewitter Netzstecker ziehen
Wartung und Reinigung	Mit leicht feuchtem Tuch reinigen; vor Reinigung Netzstecker ziehen; Mikrofonöffnung mit Büroklammer oder Druckluft reinigen
Ersatzteile und Reparierbarkeit	Optionales Zubehör: zusätzliches Mobilteil TF04M, Relaismodul RE05, Wetterschutz TFWS1
Allgemeine Informationen	Vollständige Anleitung als PDF verfügbar; technische Unterstützung über Hersteller INDEXA GmbH

Häufig gestellte Fragen - TF04 Pentatech

Wie registriere ich ein zusätzliches Mobilteil an der Basis?

Halten Sie die Pager-Taste an der Basis 5 Sekunden lang gedrückt. Gehen Sie am Mobilteil zu Menü > Registr., wählen Sie einen Platz (Basis1 bis Basis4) und geben Sie die Standard-PIN 0000 ein.

Was tun, wenn die Klingel der Außenstation nicht funktioniert?

Überprüfen Sie die Stromversorgung: Entweder sind die LR14 (C)-Batterien leer oder das 12V DC-Netzteil ist nicht angeschlossen. Ersetzen Sie die Batterien oder überprüfen Sie den Anschluss. Stellen Sie sicher, dass die Außenstation an der Basis registriert ist.

Wie aktiviere ich die elektrische Türöffnerfunktion?

Halten Sie während eines Gesprächs mit dem Besucher die Rautetaste (#) mindestens 5 bis 6 Sekunden lang gedrückt. Die Tür wird für die am Relaismodul eingestellte Dauer (1 bis 9 Sekunden) entriegelt.

Die Reichweite der Gegensprechanlage ist gering, was tun?

Die Reichweite kann durch Wände, Metallgegenstände oder Funkstörungen beeinträchtigt werden. Halten Sie die Basis von Geräten wie Mikrowellen oder WLAN-Routern fern. Platzieren Sie die Basis erhöht, etwa 1 m über dem Boden, und vermeiden Sie Hindernisse.

Wie stelle ich Datum und Uhrzeit am Mobilteil ein?

Drücken Sie im Bereitschaftsbildschirm Menü, wählen Sie MobilteilEinst. > Datum&Uhrzeit. Dort können Sie das Format sowie Datum und Uhrzeit mit den Zifferntasten einstellen.

Die Akkus des Mobilteils entladen sich zu schnell, was tun?

Ersetzen Sie die Akkus durch zwei Ni-MH AAA 1,2V 600mAh Akkus. Stellen Sie sicher, dass das Mobilteil richtig auf der Basis zum Laden positioniert ist. Wenn das Problem weiterhin besteht, sind die Akkus möglicherweise verbraucht.

Wie deaktiviere ich die Tastensperre?

Halten Sie die Sternchentaste (*) gedrückt, bis das Symbol ʠ vom Bildschirm verschwindet. Sie können die Tasten dann normal verwenden.

Kann ich die Gegensprechanlage als Telefon nutzen?

Ja, wenn Sie die Basis über das mitgelieferte Kabel an einen analogen Telefonanschluss (oder einen VoIP-Router) anschließen. Das Mobilteil kann dann externe Anrufe wie ein DECT-Telefon tätigen und empfangen.

Wie leite ich einen externen Anruf an ein anderes Mobilteil weiter?

Drücken Sie während des Gesprächs die INT-Taste und geben Sie die Nummer des Zielmobilteils ein. Wenn es abhebt, können Sie mit ihm sprechen und dann auflegen, um die Weiterleitung abzuschließen.

Das Mobilteil zeigt dauerhaft 'Suche...' an, was tun?

Überprüfen Sie, ob die Basis angeschlossen und mit Strom versorgt ist. Stellen Sie sicher, dass das Mobilteil in Reichweite ist (max. 30 m im Innenbereich). Wenn das Problem weiterhin besteht, registrieren Sie das Mobilteil über das Menü Registr. erneut an der Basis.

BEDIENUNGSANLEITUNG TF04 Pentatech

1. Einleitung ......Seite 2
2. Bestimmungsgemäße Verwendung .....Seite 2
3. Lieferumfang ......Seite 4
4. Ausstattung ......Seite 4
5. Technische Daten ...... Seite 5
6. Sicherheitshinweise ......Seite 5
7. Platzierung der Geräte ......Seite 6
8. Montage und Anschluss......Seite 7
9. Inbetriebnahme ...... Seite 8 10.Mobilteil ein-/ausschalten......Seite 8
10. Grundeinstellungen......Seite 8
11. Weitere Mobilteile anmelden ...... Seite 8 13.Funkreichweite ......Seite 9
12. Türsprechfunktion ...... Seite 9

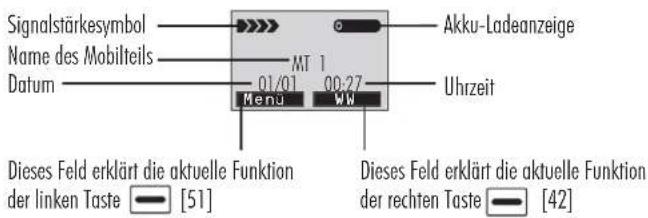

13. Beschreibung der Tasten/Display ......Seite 9
14. Grundfunktionen ...... Seite 10

1. Einleitung

Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch und klappen Sie dabei die Seite 3 mit den Hinweisen aus. Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, fragen Sie einen Fachmann oder informieren Sie sich im Internet unter www.indexa.de.

Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

2. Bestimmungsgemäße Verwendung

Die Funk-Türsprechanlage TF04 Set besteht aus einer Türsprechstelle TF04T, einem Mobilteil TF04M mit einer Basis TF04B und einem Netzgerät sowie einem Relaismodul RE05.

Nach Drücken der Klingeltaste an der Türsprechstelle erfolgt ein Klingelton am Mobilteil. Nach der Abnahme des Mobilteils von der Basis oder Tastendruck am Mobilteil ist ein Gespräch zwischen Türsprechstelle und Mobilteil möglich, in beide Komponenten ist eine Freisprechanlage eingebaut.

1. Menü-Navigation ...... Seite 12
2. Anruferliste (Anruferlis.) Seite 12
3. Telefonbuch.....Seite 13
4. Einstellungen zwischen Basis und Mobilteil (BS Einstell.)... Seite 14
5. Einstellungen am Mobilteil (MT Einstell.)......Seite 15
6. Mobilteil an einer Basis anmelden (Anmelden)...... Seite 17
7. Anrufe mit mehreren Mobilteilen tätigen ......Seite 18
8. Anruferkennung bei Anklopfen ...... Seite 18
9. Batterie- und Akkuwechsel ...... Seite 18
10. Wartung und Reinigung ...... Seite 19
11. Optionales Zubehör ...... Seite 19
12. Entsorgung ...... Seite 19
13. Konformitätserklärung ...... Seite 19
14. Fehler beheben ...... Seite 20

Wird die Basis durch das mitgelieferte Telefonkabel an einen analogen Telefonanschluss bzw. an den analogen Anschluss eines VoIP-Routers angeschlossen, so kann das Mobilteil als schnurloses DECT-Telefon verwendet werden.

Die Funk-Türsprechanlage kann mit drei weiteren Mobilteilen TFO4M erweitert werden. Zwischen den Mobilteilen kann intern telefoniert werden.

Die Anlage verwendet den DECT/GAP-Standard. Eine Kompatibilität mit Komponenten anderer Hersteller ist allerdings nicht garantiert. Die Türöffnerfunktion ist in Kombination mit Fremdkomponenten nicht vorhanden.

Die Türsprechstelle ist für die Aufputzmontage geeignet. Sie ist wetterfest (Schutzart IP 44) und somit zur Montage an einer geschützten Stelle im Außenbereich geeignet.

Das Relaismodul, das Mobilteil mit der Basis und das Netzgerät müssen vor Feuchtigkeit und Nässe geschützt werden.

Die Türsprechstelle wird entweder über 2 Stück LR14 (C), 1,5 V Batterien (nicht im Lieferumfang enthalten) oder über eine geeignete 12 V DC Versorgung (stabilisiert, min. 300 mA, nicht im Lieferumfang enthalten) betrieben. Bei Betrieb über eine geeignete 12 V DC Versorgung kann ein

A

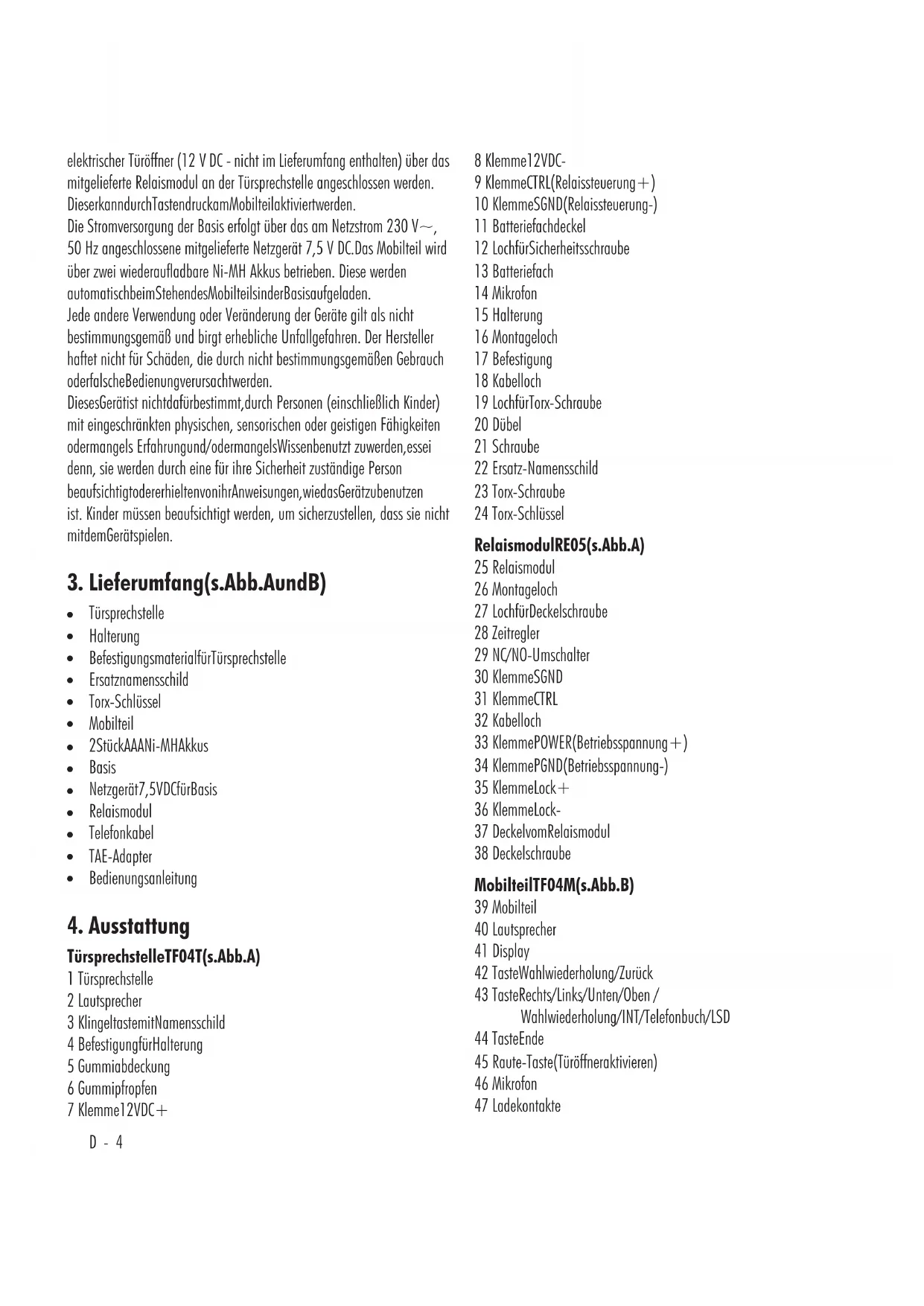

elektrischer Türöffner (12 V DC - nicht im Lieferumfang enthalten) über das mitgelieferte Relaismodul an der Türsprechstelle angeschlossen werden. Dieser kann durch Tastendruck am Mobilteil aktiviert werden.

Die Stromversorgung der Basis erfolgt über das am Netzstrom 230 V~, 50 Hz angeschlossene mitgelieferte Netzgerät 7,5 V DC. Das Mobilteil wird über zwei wiederaufladbare Ni-MH Akkus betrieben. Diese werden automatisch beim Stehen des Mobilteils in der Basis aufgeladen.

Jede andere Verwendung oder Veränderung der Geräte gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

3. Lieferumfang (siehe Abb. A und B)

• Türsprechstelle
• Halterung • Befestigungsmaterial für Türsprechstelle
• Ersatznamensschild
• Torx-Schlüssel • Mobilteil • 2 Stück AAA Ni-MH Akkus
• Basis • Netzgerät 7,5 V DC für Basis
• Relaismodul
• Telefonkabel • TAE-Adapter • Bedienungsanleitung

4. Ausstattung

Türsprechstelle TF04T (siehe Abb. A)

1 Türsprechstelle 2 Lautsprecher 3 Klingeltaste mit Namensschild 4 Befestigung für Halterung 5 Gummiabdeckung 6 Gummipfropfen 7 Klemme 12 V DC +

8 Klemme 12 V DC - 9 Klemme CTRL (Relaissteuerung +) 10 Klemme SGND (Relaissteuerung -) 11 Batteriefachdeckel 12 Loch für Sicherheitsschraube 13 Batteriefach 14 Mikrofon 15 Halterung 16 Montageloch 17 Befestigung 18 Kabelloch 19 Loch für Torx-Schraube 20 Dübel 21 Schraube 22 Ersatz-Namensschild 23 Torx-Schraube 24 Torx-Schlüssel

25 Relaismodul 26 Montageloch 27 Loch für Deckelschraube 28 Zeitregler 29 NC/NO-Umschalter 30 Klemme SGND 31 Klemme CTRL 32 Kabelloch 33 Klemme POWER (Betriebsspannung +) 34 Klemme PGND (Betriebsspannung -) 35 Klemme Lock+ 36 Klemme Lock- 37 Deckel vom Relaismodul 38 Deckelschraube

Mobilteil TF04M (siehe Abb. B)

39 Mobilteil 40 Lautsprecher 41 Display 42 Taste Wahlwiederholung/Zurück 43 Taste Rechts/Links/Unten/Oben / Wahlwiederholung/INT/Telefonbuch/LSD 44 Taste Ende 45 Raute-Taste (Türoffner aktivieren) 46 Mikrofon 47 Ladekontakte

48 Stern-Taste (Tastensperre; Konferenzschaltung)

49 numerische Tasten 0 bis 9 / alphabetische Tasten A bis Z sowie weitere Zeichen-Belegung

50 Taste Wählen/Lautsprechen

51 Taste Menü/Wählen

52 Lautsprecher

53 Batteriefach

54 Akku

55 Batteriefachdeckel

Basis TF04B (s. Abb. B)

56 Basis

57 Ladekontakte

58 Lautsprecher

59 Pager-Taste

60 Netzgerät-Anschluss

61 Telefonkabel-Anschluss

62 Telefonkabel

63 TAE-Adapter (länderspezifisch)

64 Netzgerät

5. Technische Daten

Türsprechstelle TF04T

Stromversorgung 12 V DC (stabilisiert, min. 300 mA

zzgl. Strombedarf des Türöffners) oder

2 Stück LR14 (C), 1,5 V alkalische

Batterien

Stromaufnahme max. 0,8 mA/12 V DC (Ruhe)

max. 200 mA/12 V DC (Betrieb)

Frequenzband 1880-1900 MHz

Abgestrahlte maximale Sendeleistung < 250 mW

Funk-Modulation GFSK

Sendereichweite zur Basis: bis zu 30 Minuten in Gebäuden, bis zu 200 m im Freien.

Freien

Betriebstemperatur: -20 °C bis +50 °C (Hinweis: unter 0 °C

kann sich die Funk-Reichweite verringern)

Schutzklasse IP44

Abmessungen Gehäuse: 60 x 175 x 34 mm

Gewicht: ca. 156 g

Mobilteil TF04M

Stromversorgung: 2x

Ladespannung

Ni-MH-Akkus AAA, 1,2 V; 600 mAh

über Basis

Erste Ladezeit: 15 Stunden

Bereitschaftszeit: bis zu 180 Stunden

Gesprächszeit: bis zu 8 Stunden

Sendereichweite zur Basis bis zu 30 min in Gebäuden, bis zu 200 m im Freien

Funk-Modulation GFSK

Betriebstemperatur 0°C bis +40°C

Abmessungen Gehäuse 48 x 159 x 29 mm

Gewicht ca. 132 g

Basis TF04B

Betriebsspannung 7,5 V = DC (Netzgerät)

Stromaufnahme max. 300 mA

Betriebstemperatur 0°C bis +40°C

Abmessungen Gehäuse 115 x 115 x 68 mm

Analoger Anschluss 1TR110-1.1, RJ11

Netzgerät

Modellkennung P6-075030EU

Eingangsspannung 230 V

Eingangswechselstromfrequenz 50 Hz

Ausgangsspannung 7,5 V DC

Ausgangsstrom 0,3 A

Ausgangsleistung 2,25 W

Durchschnittliche Effizienz im Betrieb 77,7 %

Leistungsaufnahme bei Nulllast 0,06 W

Anwendung nur im Innenbereich

Relaismodul RE05

Betriebsspannung 12 V DC, max. 60 mA

Schaltleistung Relais 30 V DC, max. 10 A

Schaltzeit 1 bis 9 Sekunden regelbar

Abmessungen Gehäuse 83 x 58 x 33 mm

Anwendung nur im Innenbereich

6. Sicherheitshinweise

Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser Sicherheitshinweise zu erheblichen Unfallgefahren führen kann.

Gefahr! Bei Nichtbeachtung dieser Hinweise werden Leben, Gesundheit und Sachwerte gefährdet.

⚠️ Tipp! Bei Beachtung dieses Hinweises werden optimale Ergebnisse erzielt.

• Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr durch Ersticken!
• Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen für Gas, Strom, Wasser oder Telekommunikation! Andernfalls droht Lebens- und Verletzungsgefahr!
• Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie nicht beschädigt werden können und keine Stolpergefahr darstellen. Ziehen Sie die Kabel nicht über scharfe Kanten, und quetschen oder klemmen Sie sie nicht anderweitig ein. Andernfalls drohen Lebens- und Verletzungsgefahr!
• Verhindern Sie, dass die Geräte (außer Türsprechstelle: Schutzklasse IP 44) mit Feuchtigkeit in Berührung kommen. Tauchen Sie die Geräte nicht in Wasser ein! Andernfalls droht Lebensgefahr!
• Verwenden Sie das Mobilteil nicht in nasser Umgebung oder in explosionsgefährdeten Bereichen. Andernfalls droht Lebensgefahr!
• Betreiben Sie die Basis ausschließlich mit dem mitgelieferten Netzgerät sowie die anderen Geräte ausschließlich mit geeigneter Stromversorgung. Vergewissern Sie sich vor dem Netzstromanschluss der Netzgeräte, dass der Netzstrom vorschriftsmäßig mit 230 V ~, 50 Hz und mit einer vorschriftsmäßigen Sicherung ausgestattet ist. Andernfalls droht Lebensgefahr!
• Verwenden Sie im Mobilteil nur aufladbare Akkus des gleichen Typs und keine nicht wieder aufladbaren Batterien. Achten Sie auf die korrekte Polarität. Andernfalls droht Lebens- und Verletzungsgefahr sowie die Beschädigung des Gerätes!
• Achten Sie darauf, dass die Akkus und die Batterien nicht kurzgeschlossen oder ins Feuer geworfen werden. Sie dürfen außerdem nicht geöffnet werden. Batterien dürfen nicht geladen werden. Es besteht Lebensgefahr durch Explosion!
• Ausgelaufene oder beschädigte Akkus bzw. Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Medizinische Geräte können in ihrer Funktion beeinflusst werden. Beachten Sie die technischen Bedingungen des jeweiligen Umfeldes, z.B. Arztpraxis. Andernfalls droht Lebensgefahr!
• Beachten Sie, dass das Mobilteil in Hörgeräten einen unangenehmen Brummton verursachen kann.

Achtung!

• Setzen Sie die Geräte nicht der Nähe von Feuer, Hitze oder lang andauernder hoher Temperatureinwirkung aus!
• Schützen Sie die Geräte vor starken mechanischen Beanspruchungen und Erschütterungen!
• Schützen Sie die Geräte vor starken magnetischen oder elektrischen Feldern!
• Verwenden Sie die Geräte nur mit den mitgelieferten Originalteilen oder Originalzubehör!
• Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme die Lieferung auf Beschädigungen und Vollständigkeit!
• Ziehen Sie bei längerem Nichtbenutzen des Gerätes immer die Netzgeräte aus der Netzsteckdose und entfernen Sie die Akkus aus dem Mobilteil.
• Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an. Fragen Sie im Zweifelsfall Ihren Kundendienst. Reparaturen und Eingriffe an den Geräten dürfen nur von Fachkräften durchgeführt werden.

Tipp!

Dieses System erzeugt und verwendet Funksignale. Wenn die Geräte nicht in Übereinstimmung mit der Anleitung installiert und betrieben werden, kann dies eine Störung anderer Geräte zur Folge haben, bzw. können diese durch andere Geräte gestört werden. Versuchen Sie, solche Störungen zu vermeiden, indem Sie die Lage der Geräte verändern.

7. Platzierung der Geräte

Bevor Sie die Geräte montieren, planen Sie zuerst deren Montagestelle. Überprüfen Sie von dort aus vor der Montage die Funk-Übertragung sowie die Funktion des Mikrofons der Türsprechstelle.

Achten Sie auf folgende Punkte:

Türsprechstelle:

• Montieren Sie die Türsprechstelle in solcher Höhe, dass ein Gespräch möglich ist. Achten Sie dabei auf die Position des Mikrofons und des Lautsprechers, bringen Sie beides etwas in der Höhe des Kopfes Ihres durchschnittlichen Besuches an. Außerdem muss die Klingeltaste bequem erreichbar sein.
• Wollen Sie die Türsprechstelle im Außenbereich montieren, sollte der Montageort nach Möglichkeit vor direktem Regeneinfall geschützt sein.
• Bei einer externen Stromversorgung durch ein Netzgerät bzw. bei Anschluss eines Türöffners achten Sie darauf, dass sich eine geeignete Durchführungsmöglichkeit für die notwendigen Kabel am Montageort befindet, da sowohl Netzgerät als auch Relaismodul nur im Innenbereich platziert werden dürfen. Verwenden Sie ein Anschlusskabel mit einem Adernquerschnitt von 0,2-0,7 mm².

Basis:

- Die maximale Reichweite der Funkübertragung beträgt bis zu 200 m bei Sichtkontakt zwischen Türsprechstelle und Basis sowie zwischen Basis und Mobilteil. In Gebäuden ist die Reichweite durch Wände

(insbesondere Stahlbeton-Wände) und Decken deutlich geringer (typisch bis zu 30 m). Blechflächen, z.B. Kühlschrank, Blechregale und bedampfte Spiegelschirme, können auch die Funkübertragung ab.

• Die Funkübertragung kann durch starke elektrische Felder und andere Funkgeräte beeinträchtigt werden. Achten Sie auf ausreichende Entfernung zu: Mikrowellenherden, Mobiltelefonen, WLAN-Routern, anderen WLAN- oder Funkgeräten, elektrischen Motoren und Starkstromleitungen.
• Beachten Sie, dass die Reichweite durch Regen, Nebel etc. reduziert wird.
• Stellen Sie die Basis auf eine ebene und feste Fläche auf, am besten ca. 1 m über dem Boden (bessere Empfangsbedingungen).
• Platzieren Sie die Basis an einer geeigneten zentralen Stelle innerhalb der Wohnung, z.B. im Flur. Achten Sie darauf, dass der Klingelton in der gesamten Wohnung zu hören ist.
• Achten Sie darauf, dass sich eine Netzsteckdose für die Netzstromversorgung innerhalb der Reichweite des Netzgerätekabels befindet und das Netzgerät frei zugänglich ist

! Tipp!

- Platzieren Sie die Basistation so, dass Funkverbindung zur Türstation besteht. Falls Sie das Mobilteil noch weiter von der Türstation weg platzieren möchten, können Sie dieses in einer optional erhältlichen Ladestation aufbewahren (TF04L, Art. Nr. 34238).

8. Montage und Anschluss

8.1 Türsprechstelle

Beschriftung des Namensschildes

• Ziehen Sie die Klingeltaste [3] vorsichtig von der Türsprechstelle [1] ab.
• Nehmen Sie das Namensschild vorsichtig mit Hilfe eines kleinen Messers aus der Klingeltaste heraus.
• Beschriften Sie das Namensschild.
• Setzen Sie das Namensschild wieder ein.
• Drücken Sie die Klingeltaste wieder in die Türsprechstelle ein.

Montage bei Batteriebetrieb

• Halten Sie die Halterung [15] an die gewünschte Montagestelle und markieren Sie die zwei Bohrlöcher durch die Montagelöcher [16]. Bohren Sie die zwei Löcher.
• Befestigen Sie die Halterung mit den mitgelieferten Schrauben [21] und ggf. Dübeln [20] an der Montagestelle.
• Öffnen Sie das Batteriefach [13] der Türsprechstelle, indem Sie den Batteriefachdeckel [11] nach unten schieben.
• Legen Sie zwei LR14 (C), 1,5 V alkalische Batterien polrichtig in das Batteriefach ein. Die Türsprechstelle ertönt.

Schließen Sie das Batteriefach wieder mit dem Batteriefachdeckel. Schieben Sie die Türsprechstelle auf die Halterung. Schrauben Sie mit dem mitgelieferten Torx-Schlüssel [24] die Torx-Schraube [23] durch das Loch [19] in das Loch [12] fest ein.

Montage bei 12 V DC Betrieb

• Halten Sie die Halterung [15] an die gewünschte Montagestelle und markieren Sie die zwei Bohrlöcher durch die Montagelöcher [16]. Achten Sie dabei darauf, dass eine Durchführung für das Verbindungskabel genau hinter dem Kabelloch [18] an der Montagestelle vorhanden ist. Bohren Sie die zwei Löcher.
• Befestigen Sie die Halterung mit den mitgelieferten Schrauben [21] und ggf. Dübeln [20] an der Montagestelle. Entfernen Sie die Gummiabdeckung [5] von der Türsprechstelle.
• Führen Sie die Aderenden des Anschlusskabels entsprechend Abb. C (12 V Versorgung) bzw. Abb. D (12 V Versorgung und Türöffner) durch die Wanddurchführung und das Kabelloch [18].
• Schließen Sie die Aderenden an die Klemmen der Türsprechstelle entsprechend Abb. C bzw. D an.
• Drücken Sie die Gummiabdeckung wieder auf die Türsprechstelle und führen Sie dabei die Adern durch die Schlitze in der Gummiabdeckung. Schieben Sie die Türsprechstelle auf die Halterung.
• Schrauben Sie mit dem mitgelieferten Torx-Schlüssel [24] die Torx-Schraube [23] durch das Loch [19] in das Loch [12] fest ein.

8.2 Optionaler Anschluss des Relaismoduls und eines Türöffners (siehe Abb. D)

Drehen Sie die vier Deckelschrauben [38] aus dem Relaismodul. Nehmen Sie den Deckel [37] vom Relaismodul ab. Führen Sie alle angeschlossenen Adern durch das Loch [32] im Relaismodul. Schließen Sie die durchgeführten Aderenden an die entsprechenden Klemmen PGND [34], POWER [33], CTRL [31] und SGND [30] an. Schließen Sie die zwei Aderenden einer geeigneten 12 V DC Stromversorgung an die Klemmen PGND [34] und POWER [33] im Relaismodul an. Verbinden Sie mit einer Kabelader die Klemme POWER [33] und die Klemme LOCK + [35] im Relaismodul. Führen Sie ein Kabel durch das Loch [32] des Relaismoduls und verbinden Sie damit die Klemme PGND [34] im Relaismodul mit der einen Klemme des Türöffners. Führen Sie ein Kabel durch das Loch [32] des Relaismoduls und verbinden Sie damit die Klemme LOCK- [36] im Relaismodul mit der anderen Klemme des Türöffners durch ein Kabel. Stellen Sie den NO-NC-Umschalter [29] auf NO.

• Am Zeitregler [28] können Sie durch Drehen mit einem kleinen Schraubendreher eine Zeitspanne zwischen 1 Sekunde und ca. 9 Sekunden auswählen. Durch Drücken der Raute-Taste [45] für mindestens 5-6 Sekunden entriegelt der Türöffner für die Dauer der gewählten Zeitspanne, und Ihr Besucher hat die Möglichkeit, innerhalb dieser Zeitspanne die Tür zu öffnen. Schrauben Sie den Deckel wieder auf das Relaismodul.

8.3 Basis / Mobilteil

• Möchten Sie die Telefonfunktion verwenden, so verbinden Sie mit dem Telefonkabel [62] den Telefonkabel-Anschluss [61] an der Basis mit einem analogen Telefonanschluss bzw. dem analogen Anschluss eines VoIP-Routers. Benutzen Sie dazu ggf. den TAE-Adapter [63].
• Schließen Sie den Niederspannungsstecker des mitgelieferten Netzgerätes [64] an den Netzgerät-Anschluss [60] der Basis an. Stellen Sie die Basis an die gewünschte Stelle. Schieben Sie den Batteriefachdeckel [55] vom Mobilteil [39].
• Legen Sie die zwei mitgelieferten AAA Ni-MH Akkus polrichtig in das Batteriefach [53] des Mobilteils. Schieben Sie den Batteriefachdeckel wieder auf das Mobilteil.
• Stellen Sie das Mobilteil so in die Basis, dass die Ladekontakte [47] des Mobilteils die Ladekontakte [57] der Basis berühren.

9. Inbetriebnahme

• Schließen Sie das Netzgerät der Basis an die Stromversorgung an. Das Mobilteil piept zweimal. Die Aufladung der Akkus im Mobilteil beginnt automatisch nach dem Einsetzen des Mobilteils in die angeschlossene Basis. Lassen Sie die Akkus 15 Stunden aufladen, bevor Sie das Mobilteil in Betrieb nehmen. Achten Sie auf die Akku-Ladeanzeige auf dem Display [41] (drei Balken schwarz = Akkus sind voll, ein Balken schwarz = Akkus sind fast leer). Ersetzen Sie die Akkus, wenn sie nach dem Aufladen nicht mehr ihre volle Speicherkapazität erreichen. Wenn Sie das Mobilteil in die Basis stellen, schaltet es sich automatisch ein.

- Schließen Sie ggf. die 12 V Versorgung der Türsprechstelle an. Nach 2-maligem Ertönen der Türsprechstelle klingelt es am Mobilteil.

• Nehmen Sie das Mobilteil aus der Basis.

• Stellen Sie es wieder zurück in die Basis.

Nun ist die Funk-Türsprechanlage betriebsbereit.

10. Mobilteil ein-/ausschalten

Wenn das Mobilteil ausgeschaltet ist, und Sie es in die Basis stellen, schaltet es sich automatisch ein.

Die Tasten sowie das Display leuchten, sobald das Mobilteil aus der Basis genommen wird oder wenn eine Taste gedrückt wird. Die Beleuchtung erlischt automatisch nach ca. 10 Sekunden ohne Tastendruck.

Um das Mobilteil im Ruhezustand ein- oder auszuschalten gehen Sie wie folgt vor:

1. Um das Mobilteil einzuschalten, halten Sie die Taste gedrückt, bis sich das Display einschaltet. Während das Mobilteil nach der Basis sucht, blinkt das Signalstärke-Symbol und auf dem Display erscheint:

Wenn das Mobilteil die Basis gefunden hat, schaltet es in den Ruhezustand, auf dem Display erscheint der Name des Mobilteils, das Signalstärkesymbol, das Batteriesymbol, das Datum und die aktuelle Zeit. Wenn das Mobilteil die Basis nicht findet, verhält es sich so, als ob es sich außerhalb der Funkreichweite der Basis befinden würde.

Hinweis: Wenn die Batteriespannung sehr niedrig ist und Sie das Mobilteil in die Basis stellen, wird auf dem Display das Aufladen der Akkus angezeigt.

LADEN SIE DAS MOBILTEIL VOR DEM GEBRAUCH KOMPLETT AUF.

1. Um das Mobilteil auszuschalten, halten Sie die Taste gedrückt, bis das Display erlischt.

gedrückt, bis

11. Grundeinstellungen

• Einstellung der Sprache s. Kapitel 21.5; Werkseinstellung: Deutsch
• Einstellung von Datum und Uhrzeit s. Kapitel 21.9; Einstellung des Klingeltons (Melodie und Lautstärke) s. Kapitel 21.3
• Einstellung der Lautstärke des Gesprächspartners s. Kapitel 21.2

12. Weitere Mobilteile anmelden

Das im Lieferumfang enthaltene Mobilteil ist bereits mit der Nummer MT1 angemeldet.

An einer Basis können Sie neben einer Türsprechstelle bis zu 4 Mobilteile anmelden (s. Kapitel 27 "Optionales Zubehör").

• Halten Sie die Pager-Taste an der Unterseite der Basis 5 Sekunden oder länger gedrückt.
• Drücken Sie die Taste "Menü".
• Drücken Sie die Tasten ☐ oder ☐ wiederholt, um "Anmelden" auszuwählen.
• Drücken Sie die Taste "Wählen".
• Wählen Sie mit den Tasten ☐ oder ☐ zwischen "Basis 1" bis "Basis 4" aus, d.h. weisen Sie der Basis eine von vier möglichen Speicherplätzen zu.
• Drücken Sie die Taste "Wählen".
• Sobald die Basis gefunden wurde und das Mobilteil erfolgreich angemeldet ist, werden Sie aufgefordert, den PIN-Code einzugeben (die werkseitige PIN ist 0000).
• Drücken Sie die Taste "Wählen". Nach der Gültigkeitsprüfung der PIN ertönt der Registrierungston, und die Basis vergibt eine Nummer für das Mobilteil. Wenn die eingegebene PIN fehlerhaft ist, ertönt ein Warnton, und das Mobilteil kehrt in den vorherigen Zustand zurück. Wenn die Basis nicht gefunden wird, verhält sich das Mobilteil so, als ob es außerhalb der Reichweite wäre.

13. Funkreichweite

Die Reichweite der Funk-Übertragung ist abhängig von vielen verschiedenen Faktoren. Im Idealfall sind bei freier Sicht (zwischen Türsprechstelle und Basis sowie zwischen Basis und Mobilteil) bis zu 200 m erreichbar, in Gebäuden dagegen nur noch bis zu 30 m.

Eine Garantie für diese Reichweite ist jedoch nicht möglich, da die örtlichen Gegebenheiten am Aufstellungsort diese negativ beeinflussen können.

Eine Verschlechterung der Reichweite ist z.B. zu erwarten durch folgende Einflüsse:

• Wände und Decken, insbesondere solche aus Stahlbeton oder Metall ○ Beschichtete Fenster (z.B. Energiespar-Fenster), Heizkörper, Spiegel, Metallflächen (z.B. Kühlschrank, Metallregal)
• Elektrische Leitungen und elektrische Geräte (z.B. Elektromotor, Mikrowellenherd)
• Geräte auf der gleichen oder benachbarten Funk-Frequenz
• Witterung (Regen, Nebel etc.)

Die Stärke der empfangenen Funksignale wird oben links auf dem Display [41] mit dem Signalstärke-Symbol >>>

blinkendes Symbol = schlechtes bzw. fehlendes Signal, durchgehendes Symbol = gute Verbindung

14. Türsprechfunktion

• Nach Drücken der Klingeltaste [3] klingelt es sowohl an der Türsprechstelle als auch an allen angemeldeten Mobilteilen bis zu eine Minute lang und auf dem Display erscheint z.B. "MT2 Ruft".
• Um mit dem Besucher zu sprechen, nehmen Sie ein Mobilteil aus der Basis bzw. drücken Sie die Taste 📞.
• Um das Gespräch zu beenden, drücken Sie die Taste bzw. stellen Sie das Mobilteil wieder in die Basis (Wird das Gespräch nicht beendet, wird die Verbindung automatisch nach zwei Minuten beendet).
• Ist ein Türöffner an der Türsprechstelle angeschlossen, so können Sie die Tür entriegeln, indem Sie ca. 5-6 Sekunden lang die Raute-Taste # drücken.

- Drückt Ihr Besucher die Klingeltaste, während Sie ein Telefongespräch führen, dann hören Sie ein Anklopfsignal. Sie können allerdings das Gespräch mit dem Besuch an der Türsprechstelle nicht annehmen. Ist ein weiteres Mobilteil angemeldet, klingelt dieses Mobilteil, und Sie können mit diesem mit dem Besucher sprechen.

15. Beschreibung der Tasten/ Display

15.1 Tastenfunktionen

Wählen/Lautsprecher[50] anrufen/einen Anruf annehmen; Taste aktiviert den Lautsprecher, wenn sie während eines Gespräches gedrückt wird Ende/Ein/Aus[44] ein Gespräch beenden; durch langes Drücken wird das Telefon ein-/ausgeschaltet Menü-Taste[51] im Ruhezustand die Menüfunktionen öffnen; Auswahl und Aktion bestätigen; Flasheingeben Wahlwiederholung/Zurück[42] Wahlwiederholung; zum vorherigen Menüpunkt zurückkehren; während eines Gespräches das Mikrofon stummschalten; eine falsche Eingabe löschen

Navigationstasten/weitere Funktionen[43]

?? ?? nach oben/Anruferliste [65] in Listen und Menüoptionen nach oben blättern; die Lautstärke des Hörers/Lautsprechers während eines Gespräches erhöhen; die Anruferliste öffnen. nach unten/Telefonbuch[66] in Listen und Menüoptionen nach unten blättern; die Lautstärke des Hörers/Lautsprechers während eines Gespräches verringern; das Telefonbuch öffnen. INT-Taste[67] einen internen Anruf zu einem anderen Mobilteil tätigen; einen eingehenden Anruf an ein anderes Mobilteil weiterleiten; eine Konferenzschaltung mit einer externen Telefonleitung und einem internen Mobilteil einrichten Wahlwiederholung[68] die Wahlwiederholungsliste öffnen; eine Pause einfügen, wenn Sie eine Nummer vorabwählen

Stern[48]

Tastensperre ein-/ausschalten; Konferenzschaltung einrichten

Raute[45]

Türöffner aktivieren

0-9

Zahlen 0-9/Buchstaben von A-Z /Zeichen

Tastenbelegung:

Taste	Zeichen in angezeigter Reihenfolge
0	Leerzeichen	&	/	.
1	-	1	@	_
2	A	B	C	2
3	D	E	F	3
4	G	H	I	4
5	J	K	L	5
6	M	N	O	6
7	P	Q	R	S	7
8	T	U	V	8
9	W		X	Y	Z

15.2 Symbole auf dem Display

Zusätzliche Symbole:

(1) zeigt an, dass die Leitung besetzt ist

zeigt an, dass ein oder mehrere Anrufe nicht angenommen wurden; wenn das Symbol blinkt, ist die Anruferliste voll

zeigt an, dass die Freisprech-Funktion aktiviert ist

-0 zeigt an, dass die Tastensperre aktiviert ist

16. Grundfunktionen

Alle Beschreibungen in dieser Anleitung gelten für das Mobilteil im Ruhezustand. Um den Ruhezustand einzustellen, drücken Sie die Taste

16.1 Anrufen

- Nehmen Sie das Mobilteil aus der Basis.

- Drücken Sie die Taste 📋. Auf dem Display erscheinen das Symbol (1) und die Dauer, wie lange der Telefonhörer abgehoben ist in Stunden: Minuten: Sekunden, das Mobilteil ist jetzt nicht mehr im Ruhezustand.

• Geben Sie eine Telefonnummer ein.

- Um den Anruf zu beenden, drücken Sie entweder die Taste 📞, oder stellen Sie das Mobilteil wieder in die Basis.

Sie können die gewünschte Telefonnummer auch im Ruhezustand eingeben.

So können Sie Korrekturen vornehmen, bevor die Nummer gewählt wird. Gehen Sie folgendermaßen vor:

• Nehmen Sie das Mobilteil aus der Basis.

- Geben Sie eine Telefonnummer ein. Falls Ihre Telefonanlage dies erfordert, können Sie auch die Taste 📄 drücken, um eine Pause einzugeben, es erscheint "P" auf dem Display.

- Überprüfen Sie sie. Wenn Sie beim Eingeben der Telefonnummer einen Fehler gemacht haben, drücken Sie die Taste "Lösch." —, um die zuletzt eingegebene Ziffer zu löschen.

- Wenn die Telefonnummer korrekt angezeigt wird, drücken Sie die Taste 9. Das Mobilteil wählt nun die Telefonnummer.

- Um den Anruf zu beenden, drücken Sie entweder die Taste 📷, oder stellen Sie das Mobilteil wieder in die Basis.

16.2 Einen Anruf annehmen

Wenn ein neuer Anruf eingeht, wird er auf dem Display angezeigt und das Telefon klingelt.

Wenn der Anrufer identifiziert werden kann, erscheint seine Telefonnummer auf dem Display.

- Um den Anruf anzunehmen, drücken Sie die Taste 📄. Wenn Sie die Automatische Rufannahme eingestellt haben, nehmen Sie das Mobilteil einfach aus der Basis, um den Anruf anzunehmen.

- Um den Anruf zu beenden, drücken Sie entweder die Taste oder stellen Sie das Mobilteil wieder in die Basis. Nach dem Auflegen zeigt das Display die Dauer des Anrufs an.

16.3 Mikrofonstummschalten

Während eines Gespräches können Sie das Mikrofon Ihres Mobilteils vorübergehend ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann. Beispiel: Sie möchten einer anderen Person im Raum etwas sagen, das Ihr Gesprächspartner nicht hören soll.

- Um Ihr Mikrofon stumm zu schalten, drücken Sie während des Gespräches die Taste "Stumm" ☐. Auf dem Display erscheint "Stumm".

- Um die Stummschaltung rückgängig zu machen, drücken Sie noch einmal die Taste "Stumm" —.

16.4 Lautstärkeeinstellen

Während eines Gespräches können Sie mit den Tasten ☐ oder ☐ die Lautstärke des Mobilteils (oder des Lautsprechers beim Freisprechen) von "Hörerlauts.1" bis "Hörerlauts.5" auswählen. Die gewählte Lautstärke wird auf dem Display angezeigt. Sie können die Lautstärke auch im Menü unter "AudioEinst.(ellen)" einstellen.

16.5 Wahlwiederholung

• Drücken Sie im Ruhezustand die Taste ☐ bzw. die Taste "WW" —. Das Display zeigt die zuletzt gewählte Rufnummer an.
• Drücken Sie die Taste 📋, um die Nummer zu wählen.

Ihr Telefon speichert die letzten 10 Rufnummern in einer Wahlwiederholungsliste.

Hinweise:

• Wenn keine Nummern gefunden werden, wird "Leer" angezeigt.
• Wenn die Wahlwiederholungsliste voll ist, wird beim Wählen einer neuen Nummer die älteste Nummer in der Liste automatisch gelöscht.

Eine Rufnummer in der Wahlwiederholungsliste suchen und wählen

- Um im Speicher zu blättern, drücken Sie wiederholt die Tasten oder bis Sie die gewünschte Rufnummer finden.

Einträge der Wahlwiederholungsliste verwalten

Sie können Rufnummern aus der Wahlwiederholungsliste in das Telefonbuch übernehmen oder aus der Liste löschen.

• Wählen Sie die gewünschte Rufnummer aus. - Drücken Sie die Taste "Mehr" - Wählen Sie mit den Tasten 📄 und 📄 eine der folgenden Optionen aus:

Nr. speichern: übernimmt die Rufnummer in das Telefonbuch. Vervollständigen Sie den Eintrag im Telefonbuch, indem Sie bei Schritt 4 beginnen, wie im Kapitel 19.2 beschrieben (die Rufnummer ist bereits im entsprechenden Feld eingegeben). - Löschen: löscht die ausgewählte Rufnummer. - Alle lösch.: löscht die gesamte Wahlwiederholungsliste.

- Um den Vorgang zu beenden, drücken Sie die Taste "Zurück"

Hinweis:

Wenn Sie die Option "Löschen" oder "Alle lösch." gewählt haben, werden Sie durch die Mitteilung "Bestätigen?" gebeten, die Löschung zu bestätigen. Zur Bestätigung drücken Sie die Taste "OK", zum Abbrechen die Taste "Abbre."

16.6 Tastensperre

Wenn Sie diese Funktion wählen, sind alle Tasten gesperrt. Sie können jedoch Anrufe mit der Taste 📄 annehmen. Wenn Sie auflegen, schaltet das Telefon die Tastensperre wieder ein. Diese Funktion ist nützlich, um ein versehentliches Drücken der Tasten zu verhindern.

• Um die Tastensperre einzuschalten, halten Sie die Taste im Ruhezustand gedrückt, bis auf dem Display "Tastensperre" und das Symbol erscheint.

- Um die Tastensperre auszuschalten, halten Sie die Taste erneut gedrückt, bis das Symbol auf dem Display erlischt.

Hinweis:

Wenn Sie bei eingeschalteter Tastensperre auf eine Taste drücken, hören Sie einen Warnton, und auf dem Display erscheint noch einmal die Meldung "Tastensperre".

16.7 Freisprechen

Während eines Gespräches können Sie den eingebauten Lautsprecher im Mobilteil einschalten. In diesem Modus können Sie Ihr Mobilteil einfach ablegen (z.B. auf einem Tisch) und freisprechen.

• Um die Funktion einzuschalten, drücken Sie die Taste während eines Gespräches. Das Symbol erscheint auf dem Display.
• Um die Funktion auszuschalten und im normalen Modus weiterzusprechen, drücken Sie noch einmal die Taste, das Symbol erlischt.

Hinweise:

• Vergewissern Sie sich, dass Sie den Lautsprecher ausgeschaltet haben, bevor Sie das Mobilteil an Ihr Ohr halten.
• Hinweise zur Einstellung der Lautstärke des Lautsprechers finden Sie im Kapitel 22.2.

16.8 Flashsignal

Wenn eine Rufnummer besetzt ist, können Sie durch Drücken der Taste "R" ein Flashsignal senden. Diese Taste wird in Verbindung mit speziellen Diensten verwendet (z.B. Anklopfen), die möglicherweise von Ihrem Provider zur Verfügung gestellt werden. Weitere Einzelheiten erfahren Sie von Ihrer Telefongesellschaft. Um die genannten speziellen Dienste zu nutzen, drücken Sie einfach die Taste "R", wenn die Leitung besetzt ist. Auf dem Display erscheint "R".

16.9 Mobilteile suchen (Pager-Funktion)

Sie können alle Mobilteile mit Hilfe der Basis suchen. Sie klingeln dann mit einem speziellen Ton. Dies kann nützlich sein, um verloren gegangene Mobilteile zu suchen.

• Drücken Sie die Pager-Taste [59] auf der Unterseite der Basis (weniger als 5 Sekunden). Alle an der Basis erreichbaren und registrierten Mobilteile klingeln ca. 60 Sekunden lang.
• Um das Suchen vorzeitig zu beenden, drücken Sie noch einmal die Taste [59] an der Basis oder eine beliebige Taste auf einem Mobilteil.

Hinweis:

Wenn Sie die Pager-Taste [59] 5 Sekunden oder länger drücken, schaltet die Basis in den Anmeldemodus um.

17. Menü-Navigation

Um einen Menüpunkt einzustellen:

• Drücken Sie die Taste "Menü", um die Menüpunkte zu sehen.
• Um durch die Menüpunkte zu blättern, drücken Sie wiederholt die Tasten ☐ oder ☐.
• Um einen Menüpunkt auszuwählen, drücken Sie die Taste "Wählen", sobald vor dem gewünschten Menüpunkt der Cursor steht. Bei Bedarf wiederholen Sie diesen Vorgang.

Um in den Ruhezustand zurückzukehren:

Wenn Sie die Taste "Zurück" in einem beliebigen Menü (mit Ausnahme des Zahlen- oder Texteingabemodus) drücken, kehrt das Telefon auf die vorherige Menü-Ebene zurück.

Um in den Ruhezustand zurückzukehren, drücken Sie die Taste. Das Telefon kehrt automatisch aus jedem Menü in den Ruhezustand zurück, wenn innerhalb von 40 Sekunden keine Taste gedrückt wird.

17.1 Menü-Übersicht

Anruferliste

Nr. speichern/ Löschen/ Alle löschen

Telefonbuch

Neuer Eintrag

Ändern

Löschen

Alle löschen

Speicherstatus (Telefonbuch-Status)

Basisstation-Einstellungen (Einstellung zwischen Basis und Mobilteil)

Mobilteil abmelden (Mobilteil von der Basis abmelden)

Wahlverfahren (Wahlmodus)

Flashzeit

PIN ändern

Zurücksetzen (Basis auf die Werkseinstellung zurücksetzen)

MT Einstell. (Einstellungen am Mobilteil)

Alarm (Wecker einstellen)

Audio Einst. (Lautstärke einstellen) Rufton Einst. (Klingeltöne einstellen (Melodie und Lautstärke)) Ton Einst. (Tastentöne einstellen) Sprache (Sprache auf dem Display auswählen) MT Name (Name des Mobilteils) Auto Annahme (Automatische Rufannahme) Kontrast (Kontrast des Displays einstellen) Datum & Zeit (Datum und Uhrzeit einstellen) Basis Wahl (eine Basis auswählen) Zurücksetzen (Mobilteil auf Werkseinstellung zurücksetzen)

Anmelden (Mobilteil an einer Basis anmelden)

Basis1/Basis2/Basis3/Basis4

18. Anruferliste (Anruferlis.)

Bei einem Anruf wird die Rufnummer des Anrufers auf dem Display angezeigt (CLIP-Funktion), wenn sie von seinem Provider übermittelt wird und er sie nicht unterdrückt hat. Wenn Sie einen oder mehrere Anrufe nicht annehmen, erscheint das Symbol auf dem Display. Ist die Anruferliste voll, blinkt das Symbol.

UNBEKANNT - diese Meldung erscheint, wenn die Rufnummer vom Provider nicht übermittelt wird

PRIVAT - diese Meldung erscheint, wenn der Anrufer die Rufnummernübermittlung unterdrückt.

18.1 Rufnummern ansehen und wählen

• Drücken Sie die Taste "Menü".
• Drücken Sie die Taste "Wählen", um "Anruferlis." auszuwählen. Die Nummer des letzten Anrufers wird angezeigt. (Sie können die Nummer des letzten Anrufers auch direkt durch Drücken der Taste im Ruhezustand öffnen.)
• Wählen Sie die gewünschte Rufnummer mit den Tasten 2 oder aus. • Zum Wählen einer Rufnummer drücken Sie die Taste.

Hinweis: Bereits angesehene Nummern erscheinen oben rechts mit dem Symbol ↑, Nummern, die zum ersten Mal angesehen werden, erscheinen mit dem Symbol ↓.

18.2 Rufnummern in das Telefonbuch übernehmen (Nr. speichern)

• Drücken Sie die Taste "Menü".
• Drücken Sie die Taste "Wählen", um "Anruferlis." auszuwählen.
• Wählen Sie die gewünschte Rufnummer mit den Tasten oder aus.
• Drücken Sie die Taste "Mehr", es erscheint "Nr. speichern".
• Drücken Sie die Taste "Wählen" — und geben Sie den Namen ein. Falsch eingegebene Buchstaben können Sie mit der Taste "Lösch." löschen.
• Drücken Sie die Taste "Weiter". Es erscheint die Rufnummer.
• Drücken Sie die Taste "Weiter" — . Wählen Sie mit den Tasten und den Klingelton, den Sie der Rufnummer zuordnen möchten, aus.
• Drücken Sie die Taste "Speich" zur Bestätigung und zum Beenden des Vorgangs. Das Telefon piept zur Bestätigung einmal. Hinweis: Wurde diese Telefonnummer bereits in das Telefonbuch übernommen, schaltet sich das Telefon nach der letzten Bestätigung aus.

18.3 Eine oder alle Rufnummern aus der Anruferliste löschen (Löschen bzw. Alle lösch.)

• Drücken Sie die Taste "Menü"
• Drücken Sie die Taste "Wählen", um "Anruferlis." auszuwählen.
• Wählen Sie die gewünschte Rufnummer mit den Tasten ☐ oder ☐ aus.
• Drücken Sie die Taste "Mehr", es erscheint "Nr. speichern".
• Wählen Sie mit den Tasten ☐ oder ☐ "Löschen" bzw. "Alle lösch."
• Drücken Sie die Taste "Wählen". Auf dem Display erscheint "Bestätigen?".
• Drücken Sie die Taste "OK" zur Bestätigung. Sie hören einen Piepton, und das Display zeigt die nächste Rufnummer an.

19. Telefonbuch

In dem integrierten Telefonbuch des Mobilteils können Sie häufig verwendete Rufnummern speichern, sodass Sie einen Anruf tätigen können, ohne die Rufnummer eingeben zu müssen.

Sie können max. 50 Telefonnummern speichern.

Telefonbuch-Eintrag ansehen und wählen

• Drücken Sie im Ruhezustand die Taste.
• Drücken Sie die Tasten ☐ oder ☐ wiederholt, bis der gewünschte Name einschließlich zugehöriger Rufnummer erscheint.
• Drücken Sie die Taste "Wählen" — oder die Taste ☐, um die Nummer zu wählen.

19.1 Telefonbuch-Einträge hinzufügen (Neuer Eintr.)

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "Telefonbuch" aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Neuer Eintr.".
• Drücken Sie noch einmal die Taste "Wählen". Auf dem Display wird "Name?" angezeigt. Geben Sie den gewünschten Namen ein (siehe Tabelle in Kapitel 16.1).
• Drücken Sie "Weiter" zur Bestätigung. Auf dem Display wird "Nummer?" angezeigt. Geben Sie die gewünschte Rufnummer ein (max. 20 Stellen).
• Drücken Sie "Weiter" zur Bestätigung.
• Wählen Sie mit den Tasten den Klingelton, den Sie der Rufnummer zuordnen möchten, aus.
• Drücken Sie die Taste "Speich" zur Bestätigung.

Hinweise:

• Wenn Sie bei der Eingabe der Rufnummer einen Fehler machen, können Sie ihn mit der Taste "Lösch." korrigieren. Bei jedem Drücken der Taste wird die letzte Ziffer gelöscht.
• Wahlpause: Eine Wahlpause ist sinnvoll, wenn Sie auf einen Sprachserver zugreifen, wie z.B. beim Telefonbanking. Eine Wahlpause bietet eine Verzögerung von 3 Sekunden. Wenn Sie beim Wählen einer Rufnummer im Ruhezustand oder Speichern einer Rufnummer eine Pause einfügen möchten, drücken Sie die Taste 📄 bis der Buchstabe R erscheint.

19.2 Telefonbuch-Einträge ändern (Ändern)

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten "Telefonbuch" aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Neuer Eintr.".
• Wählen Sie mit den Tasten "Ändern" aus.
• Drücken Sie die Taste "Wählen".
• Wählen Sie mit den Tasten und den gewünschten Eintrag aus.
• Drücken Sie die Taste "Wählen" zur Bestätigung.
• Falls nötig, drücken Sie die Taste "Lösch." —, um Buchstaben zu löschen. Geben Sie dann den neuen Namen ein.
• Drücken Sie "Weiter" zur Bestätigung.
• Ändern Sie ggf. die Rufnummer.
• Drücken Sie "Weiter" zur Bestätigung.
• Ändern Sie ggf. mit den Tasten ☐ oder ☐ den Klingelton, den Sie der Rufnummer zuordnen möchten.
• Drücken Sie die Taste "Speich" zur Bestätigung.

19.3 Einen bzw. alle Einträge aus dem Telefonbuch löschen (Löschen Alle lösch.)

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "Telefonbuch" aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Neuer Eintr.".
• Wählen Sie mit den Tasten 📄 und 📞 "Löschen" bzw. "Alle lösch." aus.
• Drücken Sie die Taste "Wählen".
• Wählen Sie ggf. mit den Tasten und den gewünschten Eintrag aus.
• Drücken Sie die Taste "Wählen" zur Bestätigung. Es erscheint "Bestätigen?".
• Drücken Sie "OK" zur Bestätigung. Das Mobilteil piept zur Bestätigung.

19.4 Telefonbuch-Status (Speich.Stat.)

Der Status des Telefonbuchs zeigt die Anzahl der vorhandenen Telefonbucheinträge an. Maximal sind 50 Einträge möglich.

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "Telefonbuch" aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Neuer Eintr.".
• Wählen Sie mit den Tasten und "Speich.Stat" aus.
• Drücken Sie die Taste "Wählen". Es erscheint z.B. "11/50", das heißt, im Telefonbuch gibt es 11 von 50 möglichen Einträgen.

20. Einstellungen zwischen Basis und Mobilteil (BS Einstell.)

20.1 Mobilteil von der Basis abmelden (MT abmelden)

Mit dieser Funktion können Sie ein zusätzliches an der Basis angemeldetes Mobilteil (TF04M) abmelden. Diese Abmeldung müssen Sie am Mobilteil, welches im Set enthalten ist, vornehmen.

Das im Set enthaltene Mobilteil können Sie nicht abmelden.

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "BSEinstell." aus.
• Drücken Sie die Taste "Wählen". Es erscheint "MT abmelden".
• Drücken Sie die Taste "Wählen" ☐. Auf dem Display erscheint "PIN ?". • Geben Sie die aktuelle PIN ein (die werkseitige PIN ist "0000").
• Drücken Sie die Taste "OK".
• Wählen Sie mit den Tasten 📄 oder 📅 ein Mobilteil (MT 1 bis MT5) aus.
• Drücken Sie die Taste "Wählen" — zur Bestätigung. Das Mobilteil piept zur Bestätigung.

20.2 Wahlmodus (Wahlverfahren)

Diese Einstellung ist nur notwendig, wenn Ihre Telefonanlage dies erfordert, siehe Bedienungsanleitung der Telefonanlage.

Sie können den Wahlmodus wie folgt ändern:

- Drücken Sie die Taste "Menü".

• Wählen Sie mit den Tasten und BSEinstell aus.
• Drücken Sie die Taste "Wählen". Es erscheint "MT abmelden".
• Wählen Sie mit den Tasten oder "Wahlverfahr." aus.
• Drücken Sie die Taste "Wählen" ☐ . Der Cursor zeigt die aktuellen Einstellungen.
• Wählen Sie mit den Tasten ? und ☐ den gewünschten Wahlmodus ("Tonwahl" oder "Impulswahl").
• Drücken Sie die Taste "Speich". Sie hören einen Bestätigungston.

Hinweis:

Wenn Sie sich nicht sicher sind, welchen Wahlmodus Sie wählen müssen, wenden Sie sich bitte an Ihren örtlichen Service-Provider.

Werkseinstellung: Tonwahl

20.3 Flashzeit

Diese Einstellung ist nur notwendig, wenn Ihre Telefonanlage dies erfordert, siehe Bedienungsanleitung der Telefonanlage.

Sie können die Flash-Zeit wie folgt ändern:

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "BS Einstell" aus.
• Drücken Sie die Taste "Wählen". Es erscheint "MTabmelden".
• Wählen Sie mit den Tasten oder "Flashzeit" aus.
• Drücken Sie die Taste "Wählen" ☐ . Der Cursor zeigt die aktuelle Einstellung an.
• Wählen Sie mit den Tasten ☐ oder ☐ "Flash-1" (kurz) oder "Flash-2" (lang).
• Drücken Sie die Taste "Speich" —. Sie hören einen Bestätigungston.

Werkseinstellung: Flash-1

20.4 PIN ändern

Mit dieser Funktion können Sie die PIN der Basis ändern.

Die werkseitige PIN ist 0000.

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "BS Einstell." aus.
• Drücken Sie die Taste "Wählen". Es erscheint "MTabmelden".
• Wählen Sie mit den Tasten oder "PIN ändern" aus.
• Drücken Sie die Taste "Wählen" ☐. Es erscheint "PIN ?". • Geben Sie die aktuelle PIN ein.
• Drücken Sie die Taste "Weiter". Es erscheint "Neue PIN". • Geben Sie 4 Ziffern für Ihre neue PIN ein.
• Drücken Sie die Taste "Weiter". Es erscheint "Bestäti.". • Geben Sie nochmal die 4 Ziffern für Ihre neue PIN ein.
• Drücken Sie die Taste "Speich" —. Es ertönt ein Ton zur Bestätigung. Jetzt ist Ihre neue PIN aktiv.

Hinweis:

Merken Sie sich Ihre neue PIN unbedingt. Wenn Sie Ihre PIN verlieren, können Sie keine Veränderungen mehr am Gerät vornehmen, bei denen die PIN eingegeben werden muss.

20.5 Basis auf Werkseinstellung zurücksetzen (Zurücksetzen)

Mit dieser Funktion können Sie die Basis auf die Werkseinstellungen zurücksetzen.

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und BS Einstell. aus.
• Drücken Sie die Taste "Wählen". Es erscheint "MTabmelden".
• Wählen Sie mit den Tasten oder "Zurücksetzen" aus.
• Drücken Sie die Taste "Wählen". Es erscheint "PIN?". Geben Sie die aktuelle PIN ein.
• Drücken Sie die Taste "Rücks."

21. Einstellungen am Mobilteil (MT Einstell.)

21.1 Wecker einstellen (Alarm)

Sie können am Mobilteil eine Weckzeit einstellen.

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und MT Einstell aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Drücken Sie die Taste "Wählen". Der Cursor zeigt die aktuellen Einstellungen.

- Wählen Sie mit den Tasten „Aus“ oder „An“.

- Drücken Sie die Taste "Wählen".

- Wenn Sie AN gewählt haben, wird die zuletzt eingegebene Weckzeit angezeigt.

• Geben Sie jetzt mit den numerischen Tasten 0 bis 9 die Weckzeit im 24-Stunden-Format HH:MM (Stunden:Minuten) ein.
• Drücken Sie die Taste "Weiter". Das Mobilteil piept.
• Wählen Sie mit den Tasten 📄 und 📄 "Snooze an" oder "Snooze aus" (Schlummermodus ein- oder ausgeschaltet).
• Drücken Sie die Taste "Speich".

Hinweise:

• Wenn Sie Snooze aus gewählt haben, dann ertönt der Weckruf für ca. 40 Sekunden zur Weckzeit. Mit dem Drücken einer beliebigen Taste können Sie den Weckruf vorzeitig beenden. Zum Abstellen des Weckrufs müssen Sie wie oben beschrieben unter "Alarm" die Einstellung "Aus" wählen, sonst erfolgt der Weckruf erneut am nächsten Tag.
• Wenn Sie Snooze an wählen, ertönt der Weckruf in regelmäßigen Abständen ca. alle 10 Minuten, bis die Akkus des Mobilteils leer sind.

Mit dem Drücken einer beliebigen Taste (außer der Taste 📄) können Sie den Weckruf vorzeitig beenden, nach 10 Minuten erfolgt dann ein neuer Weckruf. Zum Ausstellen des Weckrufs drücken Sie die Taste 📄, jedoch erfolgt der Weckruf erneut am nächsten Tag. Um den Weckruf komplett auszuschalten, müssen Sie wie oben beschrieben unter "Alarm" die Einstellung "Aus" wählen.

Werkseinstellung: AUS

21.2 Lautstärke einstellen (Audio Einst.)

Sie können die Lautstärke des Mobilteils oder des Lautsprechers beim Freisprechen einstellen:

• Drücken Sie die Taste "Menü"
• Wählen Sie mit den Tasten 📋 und "MT Einstell." aus.
• Drücken Sie die Taste "Wählen" - Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder "Audio Einst." aus.
• Drücken Sie die Taste "Wählen".
• Wählen Sie mit den Tasten 🚠️ und 📄 "Lautsp. lau." (Lautsprecher Lautstärke) oder "Hörerlauts." (Mobilteil Lautstärke) aus.
• Drücken Sie die Taste "Wählen" ☐ . Das Display zeigt die aktuelle Einstellungen.
• Wählen Sie mit den Tasten ⚠️ oder 📄 die Lautstärke aus ("Stufe 1" bis "Stufe 5").
• Drücken Sie die Taste "Speich".

Werkseinstellung: bei beiden: Stufe 3.

21.3 Klingelton einstellen (Melodie und Lautstärke) (Rufton Einst.)

Sie können sowohl den Klingelton bei eingehendem Anruf aus dem Telefonnetzwerk ("Rufton Ext.") als auch den Klingelton bei Anruf von der Türsprechstelle oder anderen Mobilteilen ("Rufton Int."), die bei derselben Basis registriert sind, auswählen und die Lautstärke einstellen.

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten 📋 und "MT Einstell." aus.
• Drücken Sie die Taste "Wählen" ☐ . Es erscheint "Alarm".
• Wählen Sie mit den Tasten ☐ oder "Rufton Einst." aus.
• Drücken Sie die Taste "Wählen".
• Wählen Sie mit den Tasten ☐ oder ☐ "Rufton Int." oder "Rufton Ext." aus.
• Drücken Sie die Taste "Wählen".
• Wählen Sie mit den Tasten 📋 oder 📄 "Melodie" oder "Lautstärke".
• Drücken Sie die Taste "Wählen". Der Cursor zeigt die aktuellen Einstellungen.
• Wählen Sie mit den Tasten ☐ oder ☐ einen Klingelton von "Melodie 1" bis "Melodie 10" aus oder stellen Sie die Lautstärke von

"Stufe 1" bis "Stufe 5" ein bzw. ganz aus (Einstellung "Aus"). Beim Einstellen des Klingeltons oder der Lautstärke spielt das Telefon die ausgewählte Melodie oder klingelt in der ausgewählten Lautstärke.

- Drücken Sie die Taste "Speich" zur Bestätigung.

Werkseinstellung:

Melodie: Rufton Ext.: Melodie 1

Rufton Int.: Melodie 8

Lautstärke: bei beiden: Stufe 3

21.4 Tastentöne ein- bzw. ausstellen (Ton Einst.)

Tastenton:

Ihr Mobilteil kann jedes Drücken einer Taste mit einem Ton bestätigen.

Diesen Tastenton können Sie ausschalten.

Reichweite:

Das Mobilteil gibt einen Warnton, wenn es sich außerhalb der Reichweite zur Basis befindet. Diesen Warnton können Sie ausschalten.

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "MT Einstell." aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder "Ton Einst." aus.
• Drücken Sie die Taste "Wählen".
• Wählen Sie mit den Tasten ☐ oder ☐ "Tastenton" oder "Reichweite" aus.
• Drücken Sie die Taste "Wählen" ☐ Der Cursor zeigt die aktuelle Einstellung an.
• Wählen Sie mit den Tasten ☐ oder "Aus" oder "An" aus, um die Funktion aus- oder einzuschalten.
• Drücken Sie die Taste "Speich".

Hinweise:

- Bei normalem Gebrauch wird empfohlen, die Tastentöne einzuschalten. Dies vereinfacht die Bedienung des Telefons.

- In einigen Fällen ertönt ein Warnton, wenn eine falsche Taste gedrückt wird. Diesen Warnton können Sie unter "Tastenton" nicht ausschalten.

Werkseinstellung:

Tastenton: An

Reichweite: An

21.5 Sprache auf dem Display auswählen (Sprache)

Das Mobilteil unterstützt mehrere vordefinierte Sprachen: Deutsch, Italienisch, Niederländisch, Russisch, Polnisch, Englisch, Französisch, Spanisch. Sie können die Sprache der Display-Texte wie folgt ändern:

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "MT Einstell." aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder "Sprache" aus.
• Drücken Sie die Taste "Wählen" ☐ . Der Cursor zeigt die aktuelle Einstellungen.
• Wählen Sie mit den Tasten oder zwischen Sprachen aus. Jede Sprache wird in ihrer Übersetzung angezeigt.
• Drücken Sie die Taste "Speich". Sie hören einen Bestätigungston. Werkseinstellung: DEUTSCH

21.6 Name des Mobilteils/Türsprechstelle (MT Name)

Der werkseitige Name der im Set beinhalteten Komponenten ist MT 1 (Mobilteil) und MT 2 (Türsprechstelle). Der werkseitige Name eines Mobilteils bzw. einer Türsprechstelle nach der Registrierung ist "MT N". Die Nummer N = 1 bis 5 zeigt die Reihenfolge an, in welcher das Gerät an der Basis registriert wurde. Der Name wird im Ruhezustand angezeigt.

Sie können einen zusätzlichen Namen für das Mobilteil einfügen, sodass Sie

z.B. bei mehreren Telefonhörern den gesuchten besser erkennen können:

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und MTEinstell. aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder MTName aus.
• Geben Sie den Namen des Mobilteils (max. 12 Zeichen) mit den alphanumerischen Tasten ein (mit der Taste "Lösch." können Sie bei Bedarf das letzte Zeichen löschen).

- Drücken Sie die Taste "Speich" — Sie hören einen Bestätigungston. Hinweis:

Wenn Sie intern ein anderes Mobilteil anrufen, erscheint dort auf dem Display "MTNRuft", und nicht der von Ihnen eingegebene Name.

21.7 Automatische Rufannahme (AutoAnnahme)

Mit dieser Funktion können Sie das Mobilteil bei einem Anruf einfach aus der Basis nehmen, ohne eine Taste zu drücken, um den Anruf entgegenzunehmen.

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und MTEinstelle aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder "AutoAnnahme" aus.
• Drücken Sie die Taste "Wählen" — . Der Cursor zeigt die aktuelle Einstellung.
• Wählen Sie mit den Tasten ☐ oder ☐ "Aus" oder "An" aus, um die Funktion aus- oder einzuschalten.
• Drücken Sie die Taste "Speich". Sie hören einen Bestätigungston.

Werkseinstellung: An

21.8 Display-Kontrast einstellen (Kontrast)

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und "MTEinstell" aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder Kontrast aus.
• Drücken Sie die Taste "Wählen" — . Die aktuelle Einstellung wird angezeigt.
• Wählen Sie mit den Tasten oder die gewünschte Einstellung zwischen "00" (geringer Kontrast) und "16" (starker Kontrast) aus.
• Drücken Sie die Taste "Speich". Sie hören einen Bestätigungston.

Werkseinstellung: 16

21.9 Datum und Uhrzeit einstellen (Datum & Zeit)

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und MTEinstell. aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder "Datum & Zeit" aus.
• Drücken Sie die Taste "Wählen".
• Wählen Sie mit den Tasten oder zwischen "Datumsformat", "Zeitformat", "Datumeinst." und "Zeiteinst." aus.
• Drücken Sie die Taste "Wählen". Der Cursor zeigt die aktuelle Einstellungen. Datumsformat
• Wählen Sie mit den Tasten 📄 oder 📋 TT-MM (Tag-Monat) oder MM-TT (Monat-Tag) aus.
• Drücken Sie die Taste "Speich".

Zeitformat

- Wählen Sie mit den Tasten oder "12Std." (12 Stunden Rhythmus) oder "24Std." (24 Stunden Rhythmus) aus.

- Drücken Sie die Taste "Speich".

Datumeinst. (ellen)

- Geben Sie das Datum mit den numerischen Tasten 0 bis 9 ein.

- Drücken Sie die Taste "Speich".

Zeiteinstellung

- Geben Sie die Uhrzeit mit den numerischen Tasten 0 bis 9 ein.

- Drücken Sie die Taste "Speich".

Werkseinstellung:

Datumsformat: TT-MM / Zeitformat: 24 Std.

21.10 Eine Basis auswählen (Basiswahl)

Mit dieser Funktion können Sie eine am Mobilteil angemeldete Basis auswählen (maximal können 4 Basisstationen an einem Mobilteil angemeldet werden).

- Drücken Sie die Taste "Menü".

• Wählen Sie mit den Tasten und "MT Einstell." aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder "Basiswahl" aus.
• Drücken Sie die Taste "Wählen".
• Wählen Sie mit den Tasten oder die gewünschte Basis aus.
• Drücken Sie die Taste „Wählen“ (📄). Wenn Sie eine nicht vorhandene Basis auswählen, ertönt ein Warnton. Nach kurzer Zeit ertönt zur Bestätigung eine Tonfolge.

Hinweis:

Das Mobilteil funktioniert nur mit der Basis, an die es zuletzt angemeldet wurde, bzw. nur mit der Basis, die ausgewählt wurde.

21.11 Mobilteil auf Werkseinstellung zurücksetzen (Zurücksetzen)

• Drücken Sie die Taste "Menü".
• Wählen Sie mit den Tasten und MT Einstell. aus.
• Drücken Sie die Taste "Wählen". Es erscheint "Alarm".
• Wählen Sie mit den Tasten oder „Zurücksetzen“ aus.
• Drücken Sie die Taste "Wählen". Es erscheint "PIN ?". • Geben Sie die aktuelle PIN ein.
• Drücken Sie die Taste "Rücks." ☐. Wenn die PIN als gültig erkannt wurde, werden alle Einstellungen des Mobilteils auf die Werkseinstellungen zurückgesetzt. Anderenfalls ertönt ein Warnton und die Einstellungen bleiben unverändert. Nach dem Zurücksetzen kehrt das Mobilteil in den Ruhezustand zurück.

22. Mobilteil an einer Basis anmelden (ANMELDEN)

Das im Lieferumfang enthaltene Mobilteil ist bereits mit der Nummer MT 1 angemeldet.

An einer Basis können Sie neben einer Türsprechstelle bis zu 4 Mobilteile anmelden (s. Kapitel 27 "Optionales Zubehör").

Ein Mobilteil kann an bis zu 4 Basisstationen angemeldet werden.

- Halten Sie die Pager-Taste an der Unterseite der Basis 5 Sekunden oder länger gedrückt.

- Drücken Sie die Taste "Menü".

- Drücken Sie die Tasten ☐ oder ☐ wiederholt, um "Anmelden" auszuwählen.

- Drücken Sie die Taste "Wählen".

- Wählen Sie mit den Tasten ☐ oder ☐ zwischen "Basis 1" bis "Basis 4" aus, d.h. weisen Sie der Basis eine von vier möglichen Speicherplätzen zu.

- Drücken Sie die Taste "Wählen".

• Sobald die Basis gefunden wurde und das Mobilteil erfolgreich angemeldet ist, werden Sie aufgefordert, den PIN-Code einzugeben (die werkseitige PIN ist 0000).
• Drücken Sie die Taste "Wählen". Nach der Gültigkeitsprüfung der PIN ertönt der Registrierungston, und die Basis vergibt eine Nummer für das Mobilteil. Wenn die eingegebene PIN fehlerhaft ist, ertönt ein Warnton, und das Mobilteil kehrt in den vorherigen Zustand zurück. Wenn die Basis nicht gefunden wird, verhält sich das Mobilteil so, als ob es außerhalb der Reichweite wäre.

Hinweise:

• Ein abgemeldetes Mobilteil kann wie oben beschrieben wieder an einer Basis angemeldet werden.
• Um ein angemeldetes Mobilteil an eine andere Basis anzumelden, gehen Sie einfach wie oben beschrieben mit der anderen Basis vor.
• Das Mobilteil funktioniert nur mit der Basis, an die es zuletzt angemeldet wurde, bzw. mit der Basis, die ausgewählt wurde (s. Kapitel 22.10).

23. Anrufe mit mehreren Mobilteilen tätigen

Wenn mehrere Mobilteile an derselben Basis angemeldet sind, können Sie interne Anrufe tätigen, externe Anrufe zwischen den registrierten Mobilteilen weiterleiten und eine Konferenzschaltung einrichten.

23.1 Interner Anruf

- Drücken Sie die Taste, auf dem Display erscheint die folgende Anzeige:

• Geben Sie die Nummer des Mobilteils ein, das Sie anrufen möchten (z.B. "3" für Mobilteil 3). Bei einer gültigen Eingabe klingelt das angerufene Mobilteil, und auf seinem Display erscheint z.B. "MT1 Ruft".
• Mit der Taste 📋 kann Ihr Gesprächspartner den internen Anruf entgegennehmen.
• Um das Gespräch zu beenden, drücken Sie die Taste Hinweise:

Wenn während eines Gespräches mit der Türsprechstelle oder eines internen Anrufes ein externer Anruf hereinkommt, sind zwei kurze Anklopftöne zu hören.

• Drücken Sie die Taste 📄, um den internen Anruf zu beenden. Kurz darauf klingeln Ihre Telefone bei eingehendem Anruf.
• Nehmen Sie nun den externen Anruf mit der Taste 📞 an.

Es ist nicht möglich, eine Türsprechstelle von einem Mobilteil aus anzurufen.

23.2 Anrufe zwischen Mobilteilen weiterleiten

Sie können einen externen Anruf zwischen Mobilteilen, die an derselben Basis angemeldet sind, weiterleiten.

• Drücken Sie während eines externen Anrufes die Taste
• Geben Sie die Nummer des Mobilteils ein, an das Sie den Anruf weiterleiten möchten.
• Wenn der angerufene Gesprächsteilnehmer den Anruf annehmen möchte, drückt er die Taste 📄, um mit Ihnen zu sprechen. Sie können ihn dann über den eingehenden Anruf informieren.
• Wenn der angerufene Gesprächsteilnehmer den externen Anruf entgegennehmen möchte, dann drücken Sie die Taste 📞 oder stellen Sie das Mobilteil wieder in die Basis, um die Weiterleitung abzuschließen.

23.3 Eine Konferenzschaltung einrichten

Wenn Sie sowohl ein externes als auch ein internes Gespräch gleichzeitig führen möchten, können Sie eine Konferenzschaltung wie folgt einrichten:

1. Während eines externen Anrufes drücken Sie die Taste 📋 und geben die Nummer des gewünschten Mobilteils ein.
2. Der angerufene Gesprächspartner drückt die Taste 📋, um den Anruf anzunehmen.
3. Der anrufende Gesprächspartner kann mit der Taste ☐ die Konferenz starten.
4. Jedes der beiden Mobilteile kann durch Drücken der Taste ☐ die Konferenz jederzeit verlassen.

Hinweis: Wenn ein Mobilteil die Konferenz verlässt, führen die verbleibenden Mobilteile diese weiter.

24. Anruferkennung bei Anklopfen

Wenn Sie den Anklopf-Service Ihres Telefonproviders in Anspruch nehmen, zeigt das Mobilteil den Namen und die Rufnummer des zweiten Anrufers an, während Sie ein Gespräch führen.

• Drücken Sie die Taste "R", um den zweiten Anruf anzunehmen.
• Wenn Sie die Taste "R" drücken, können Sie das Gespräch mit dem ersten Anrufer fortführen.

Hinweis: Wenn Sie einen externen Anruf an ein anderes Mobilteil weitergeleitet haben, kann die Anklopf-Funktion beim zweiten Mobilteil nicht angewendet werden.

25. Batterie- und Akkuwechsel

25.1 Türsprechstelle

Ertönt nach Drücken der Klingeltaste der Klingelton an der Türsprechstelle nur wenige Male und/oder ist keine Kommunikation möglich, so ist ein Batteriewechsel in der Türsprechstelle erforderlich:

• Entfernen Sie die Torx-Schraube [23] aus dem Loch [12] mit dem mitgelieferten Torx-Schlüssel [24]. Ziehen Sie die Türsprechstelle [1] nach oben aus der Halterung [15].
• Öffnen Sie das Batteriefach [13] der Türsprechstelle, indem Sie den Batteriefachdeckel [11] nach unten schieben. Entnehmen und entsorgen Sie die alten Batterien.
• Legen Sie zwei alkalische LR14 (C), 1,5 V Batterien polrichtig in das Batteriefach ein. Die Türsprechstelle ertönt einmal. • Schließen Sie das Batteriefach wieder mit dem Batteriefachdeckel. • Schieben Sie die Türsprechstelle wieder auf die Halterung. • Drehen Sie die Torx-Schraube wieder in die Türsprechstelle.

25.2 Mobilteil

Entladen sich die Akkus im Mobilteil in zu kurzer Zeit, so ist ein Akkuwechsel im Mobilteil erforderlich:

• Öffnen Sie das Batteriefach [53] des Mobilteils [39], indem Sie den Batteriefachdeckel [55] nach unten schieben. • Entnehmen und entsorgen Sie die alten Akkus.
• Legen Sie zwei Ni-MH Akkus AAA, 1,2 V; 600 mAh polrichtig in das Batteriefach ein. • Schließen Sie das Batteriefach wieder mit dem Batteriefachdeckel.

26. Wartung und Reinigung

• Die Geräte sind wartungsfrei: Öffnen Sie sie deshalb niemals.
• Überprüfen Sie regelmäßig die technische Sicherheit und die Funktion.
• Ziehen Sie vor der Reinigung die Netzgeräte aus der Steckdose.
• Reinigen Sie die Mikrofonöffnung (Abb. A [14]) an der Türsprechstelle z.B. mit einer Büroklammer oder mit Druckluftspray.
• Äußerlich dürfen die Geräte nur mit einem weichen, nebelfeuchten Tuch oder Pinsel gereinigt werden.

27. Optionales Zubehör

• Mobilteil TF04M inkl. Ladestation, Art. Nr. 34235
• Relaismodul RE05, Art. Nr. 34232
• Wetterschutzhaube TFWS1 für Türsprechstelle, Art. Nr. 34237

28. Entsorgung

Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpflichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.

Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen. Den zuständigen Recyclinghof bzw. die nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde oder unter https://www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen. Außerdem besteht die Möglichkeit der kostenfreien Rücknahme über Ihren Händler. Das Löschen eventuell vorhandener privater Daten vor der Entsorgung obliegt Ihnen als Nutzer.

29. Vereinfachte

EU-Konformitätserklärung

Hiermit erklärt INDEXA GmbH, dass der Funkanlagentyp TF04 Set der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.indexa.de/ce.htm.

Dieses Gerät ist für den analogen Telefonanschluss im Deutschen, Österreichischen, Schweizerischen, Luxemburgischen, Niederländischen und Italienischen Netz vorgesehen.

Indexa GmbH Paul-Böhringer-Str. 3 74229 Oedheim Deutschland www.indexa.de Änderungen vorbehalten Diese Anleitung inkl. aller Abbildungen und Texte ist urheberrechtlich geschützt.

1. Fehler beheben

Fehler Ursache Behebung
Besucher ist schlecht oder nicht zu hören	Die Mikrofonöffnung (Abb. A [14])an der Türsprechstelle ist verstopft oder mit Druckluftspray	Reinigen Sie die Öffnung z. B. mit einer Büroklammer
	Türspechstelle ist zu niedrig angebracht	Montieren Sie die Türsprechstelle in Kopfhöhe
Das Mobilteil reagiert nicht, bzw. keine Anzeige auf dem Display	Das Mobilteil ist nicht eingeschaltet	Schalten Sie das Mobilteil ein
	Akkus des Mobilteils sind falsch eingelegt	Legen Sie die Akkus polrichtig ein
	Die Akkus sind leer, u.U. weil die Basis nicht korrekt mit Strom versorgt wird	Schließen Sie das Netzgerät korrekt an den Netzstrom an und laden Sie die Akkus vollständig wieder auf
	Akkus des Mobilteils sind verbraucht	Setzen Sie neue geeignete Akkus polrichtigein
	Schlechte Verbindung zwischen den Ladekontakten von	Reinigen Sie die Ladekontakte
Das Mobilteil reagiert nur mit einem Piepton auf Tastendruck	Mobilteil und BasisDie Tastensperre ist eingeschaltet	Schalten Sie die Tastensperre aus
Am Mobilteil erscheint auf dem Display “Suchen...”	Die Basis wird nicht mit Strom versorgt	Schließen Sie das Netzgerät der Basis korrekt an
	Die Entfernung zwischen Basis und Mobilteil ist zu groß oder die Bausubstanz schirmt die Funkübertragung ab	Ändern Sie die Platzierung von Basis und/oder Mobilteil
	Störung der Funkverbindung	Schalten Sie andere Funksender und störende Geräte ab
		Ändern Sie die Platzierung der Geräte
	Das Mobilteil wurde nicht an der Basis angemeldet	Melden Sie das Mobilteil an der Basis an
Kein Rufton an der Türsprechstelle hörbar, wenn Klingeltaste gedrückt wurde	Die Türsprechstelle wird nicht mit Strom versorgt	Legen Sie einwandfreie Batterien polrichtig ein oder verbinden Sie die Türsprechstelle korrekt mit einer 12 V DC Stromversorgung
Mobilteil reagiert nicht auf Klingeln, obwohl dessen Kontakt zur Basis besteht und der Rufton an der Türsprechstelle hörbar ist	Die Entfernung zwischen Türsprechstelle und Basis ist zu groß oder die Bausubstanz schirmt die Funkübertragung ab	Ändern Sie die Platzierung von Türsprechstelle und/oder Basis
	Die Türsprechstelle wurde nicht an der Basis angemeldet	Melden Sie die Türsprechstelle an der Basis an
Nach Drücken der Klingeltaste ertönt der Klingelton an der Türsprechstelle nur wenige mal und/oder es ist keine Kommunikation möglich	Die Batterien in der Türsprechstelle sind verbraucht	Setzen Sie neue geeignete Batterien polrichtig ein
Der elektrische Türöffner kann nicht aktiviert werden	Raute-Taste [45] wurde zu kurz gedrückt	Die Raute-Taste mind. 5-6 Sek. lang gedrückt halten
	Anschluss des Türöffners ist nicht korrekt oder die Stromversorgung ist zu schwach	Schließen Sie den Türöffner korrekt an (s. Kapitel 8.2)
Lebensdauer der Akkus im Mobilteil sind zu kurz	Eine permanent zu kurze Lebensdauer der Akkus kann darauf hinweisen, dass die Akkus ausgetauscht werden müssen	Setzen Sie neue geeignete Akkus polrichtig ein
	Es wurden keine geeigneten Akkus eingelegt	Setzen Sie neue geeignete Akkus polrichtig ein
Kein Wählton	Die Basis ist nicht korrekt an das Telefonnetz angeschlossen	Schließen Sie Telefonkabel und TAE-Adapter korrekt an
	Die Basis wird nicht mit Strom versorgt	Schließen Sie die Basis korrekt an den Netzstrom an
Das Mobilteil klingelt nicht	Der Klingelton wurde ausgeschaltet	Schalten Sie den Klingelton wieder ein
Rufnummer des Anrufers wird nicht angezeigt	Sie haben keinen Anruferkennungs-Service bei Ihrem Netzbetreiber beantragt	Beantragen Sie einen Anruferkennungs-Service bei Ihrem Netzbetreiber
	Der Anrufer unterdrückt seine Daten	-
	Die Rufnummer wird erst etwas später empfangen	Lassen Sie das Mobilteil mehrmals klingeln

Paul-Böhringer-Str. 3

74229 Oedheim

Deutschland

www.indexa.de

5. Technische Daten

Intercom TF04T

Schutzart IP44

Gehäusemaße 60x175x34mm

Gewicht ca. 156g

Mobilteil TF04M

Stromversorgung 2x Ni-MH-Akkus AAA, 1,2V; 600mAh

Ladespannung über

Basisstation Erste Ladezeit 15 Stunden

Stand-by bis zu 180 Stunden

Wahlwiederholung/Rückruf [42]

16.5 Wahlwiederholung

Autoannahme (Automatisches Annehmen)

Kontrast

Zeit & Datum

Basisauswahl

HS-Reset

Anmelden

Basis1/Basis2/Basis3/Basis4

19.3 Ein oder alle Einträge aus dem Telefonbuch löschen (Löschen Allelösch.)

21.7 Automatisch aufnehmen

Paul-Böhringer-Str. 3

74229 Oedheim

Deutschland

www.indexa.de

Paul-Böhringer-Str. 3

74229 Oedheim

Deutschland

www.indexa.de

Änderungen vorbehalten

1. Fehlerbehebung

Paul-Böhringer-Str. 3

74229 Oedheim

Deutschland

www.indexa.de
