BEDIENUNGSANLEITUNG Snow King 568TG Texas

Ersatzteile Ersatzteilliste und Explosionszeichnungen für dieses spezielle Produkt sind auf unserer Website www.texas.dk zu finden. Durch selbstständige Identifikation der Ersatzteilnummer erleichtern Sie uns unseren Service. Für den Kauf von Ersatzteilen wenden Sie sich bitte an Ihren Händler.34

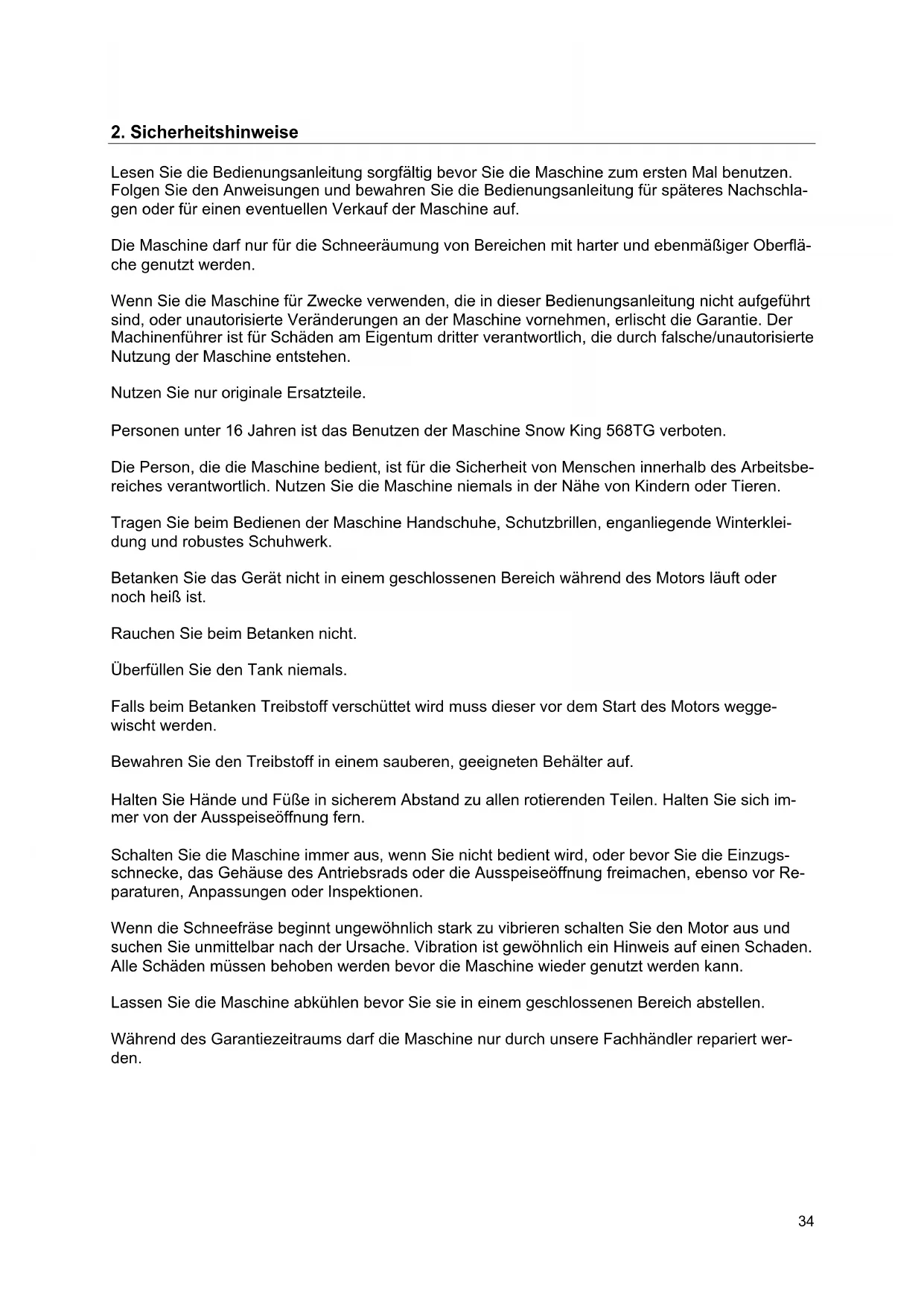

2. Sicherheitshinweise

Lesen Sie die Bedienungsanleitung sorgfältig bevor Sie die Maschine zum ersten Mal benutzen. Folgen Sie den Anweisungen und bewahren Sie die Bedienungsanleitung für späteres Nachschla- gen oder für einen eventuellen Verkauf der Maschine auf. Die Maschine darf nur für die Schneeräumung von Bereichen mit harter und ebenmäßiger Oberflä- che genutzt werden. Wenn Sie die Maschine für Zwecke verwenden, die in dieser Bedienungsanleitung nicht aufgeführt sind, oder unautorisierte Veränderungen an der Maschine vornehmen, erlischt die Garantie. Der Machinenführer ist für Schäden am Eigentum dritter verantwortlich, die durch falsche/unautorisierte Nutzung der Maschine entstehen. Nutzen Sie nur originale Ersatzteile. Personen unter 16 Jahren ist das Benutzen der Maschine Snow King 568TG verboten. Die Person, die die Maschine bedient, ist für die Sicherheit von Menschen innerhalb des Arbeitsbe- reiches verantwortlich. Nutzen Sie die Maschine niemals in der Nähe von Kindern oder Tieren. Tragen Sie beim Bedienen der Maschine Handschuhe, Schutzbrillen, enganliegende Winterklei- dung und robustes Schuhwerk. Betanken Sie das Gerät nicht in einem geschlossenen Bereich während des Motors läuft oder noch heiß ist. Rauchen Sie beim Betanken nicht. Überfüllen Sie den Tank niemals. Falls beim Betanken Treibstoff verschüttet wird muss dieser vor dem Start des Motors wegge- wischt werden. Bewahren Sie den Treibstoff in einem sauberen, geeigneten Behälter auf. Halten Sie Hände und Füße in sicherem Abstand zu allen rotierenden Teilen. Halten Sie sich im- mer von der Ausspeiseöffnung fern. Schalten Sie die Maschine immer aus, wenn Sie nicht bedient wird, oder bevor Sie die Einzugs- schnecke, das Gehäuse des Antriebsrads oder die Ausspeiseöffnung freimachen, ebenso vor Re- paraturen, Anpassungen oder Inspektionen. Wenn die Schneefräse beginnt ungewöhnlich stark zu vibrieren schalten Sie den Motor aus und suchen Sie unmittelbar nach der Ursache. Vibration ist gewöhnlich ein Hinweis auf einen Schaden. Alle Schäden müssen behoben werden bevor die Maschine wieder genutzt werden kann. Lassen Sie die Maschine abkühlen bevor Sie sie in einem geschlossenen Bereich abstellen. Während des Garantiezeitraums darf die Maschine nur durch unsere Fachhändler repariert wer- den.35 Die unten abgebildete Tabelle zeigt Sicherheitssymbole und Piktogramme die auf dem Produkt zu finden sein können. Sie sollten besonders auf Sicherheitsvorkehrungen achten, die mit diesem Symbol gekennzeichnet sind

Gefahr durch Verletzungsrisiko oder zerstörtes Eigentum

Lesen Sie vor Nutzung der Maschine die Bedienungsanleitung sorgfältig; besonders die Sicherheitshinweise.

Verbrennungsgefahr. Halten Sie sich von heißen Teilen der Maschine fern.

Gefahr durch schwere Verletzungen durch herausgeschleuderte Objekte oder Eisbrocken.

Diese Teile nicht berühren bevor die Maschine zum vollständigen Stillstand gekommen ist.

Verletzungsrisiko durch rotierende Teile. Halten Sie Hände und Füße in sicherem Abstand zu rotierenden Teilen.

SCHRITT 1 – Montage der Griffe. Montieren Sie die Lenkstange auf den Motorblock. Befestigen Sie die zwei Schrauben, die bereits vormontiert sind, am Motorblock.36 SCHRITT 2 – Klammer für die Schütte und Justierstange für die Einzugsschnecke Montierten Sie die Klammer für die Schütte mit der beigefügten Schraube und Mutter an den linken Griff.

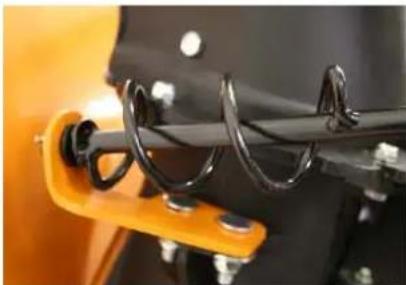

Justierstange für die Einzugsschnecke Führen Sie die Justierstange durch die Klammer und weiter auf den Schaft und setzen Sie das Ganze mit dem Splint fest.

SCHRITT 3 – Montage der Kabel Ziehen Sie das Antriebs- und das Einzugsschneckenkabel von innen durch die Löcher an der Lenkstange. Lösen Sie das Kabel, damit der Haken an den Griffen befestigt werden kann und zie- hen Sie die Montageschraube fest.

Anpassung der Kupplung und des Antriebskabels Für eine richtige Traktion und Einzugsschneckenrotation ist es nötig, die Kabel zu justieren. Die Montageschraube wird nicht ganz angezogen, damit das Kabel noch etwas Spielraum hat. Das Kabel muss noch Spielraum haben, damit bei Notfällen der Not-Aus ausgelöst werden kann, wenn das Kabel losgelassen wird. Stellen Sie sicher, dass der Snowbuster während dieser Einstellungen aufgebockt ist. Das Aufbocken wird verhindern, dass sich der Snowbuster bewegt, falls die Kabel zu lose sind. Starten Sie den Motor. Betätigen Sie den Antriebshebel, das sollte die Reifen aktivieren. Wenn sich die Reifen nicht bewegen ziehen Sie die Montageschraube fester an. Stellen Sie immer si- cher, dass die Kabel angepasst sind, damit die Maschine zu einem vollständigen Stillstand kommt wenn der Not-Aus aktiviert wird. Anpassung des Einzugsschneckenkabels Ziehen Sie die Montageschraube fest bis das Kabel auf Spannung liegt. Das Kabel muss bei Not- fällen den Not-Aus aktivieren, wenn es losgelassen wird. Lassen Sie die Maschine durch den Schnee fahren und lassen Sie den Einzugsschneckenhebel los. Wenn die Einzugsschnecke weiter rotiert ziehen Sie die Montageschraube fester an.37 SCHRITT 4 - Einsetzen des Schalthebels Sie können jetzt den Schalthebel einsetzen. Setzen Sie den Schalthebel durch die Getriebeklam- mer ein. SCHRITT 5 - Kardanwelle Befestigen Sie das andere Ende des Schalthebels an der Kardanwelle und sichern Sie es mit dem Splint. Zu viel Spannung könnte das Getriebe beschädigen.

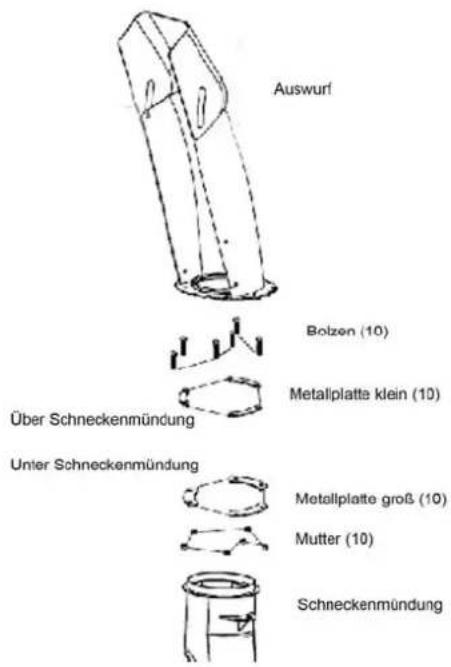

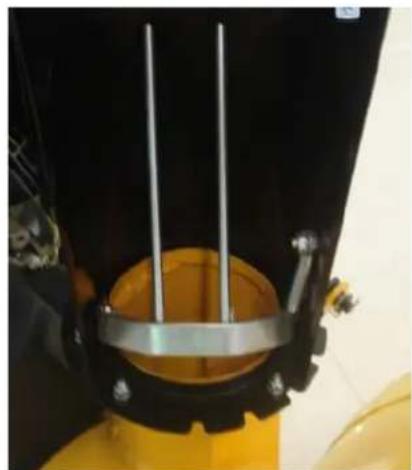

SCHRITT 6 - Zusammenbau der Schütte

Nach dem Zusammenbau der Schütte sollte sie frei rotieren können, ohne Friktion. Falls dies nicht der Fall ist kontrollieren Sie, ob die Platten zu eng befestigt sind. Stellen Sie sicher, dass die ver- schiedenen Platten in der richtigen Reihenfolge befestigt sind. Siehe oberes Bild. Die Schraube der Einzugsschnecke kann angepasst werden, um die Schraubenbefestigung zu stärken oder zu lösen. Wenn das Drehen des Schüttenhebels die Schraube dazu bringt über die Schüttenzähne zu springen verschieben Sie die Schraube der Schütte indem Sie die Schraube des Auflagewinkels lösen und nach innen drücken. Not-Aus Lassen Sie den Not-Aus Hebel los und stellen Sie den Motor aus.38

4. Motorinstruktionen

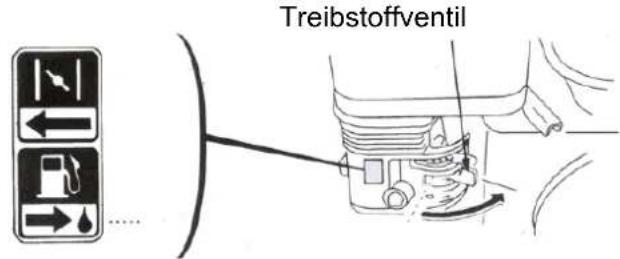

Starten des Motors Öffnen sie das (unter dem Choker) und schalten Sie den Motorschalter auf AN, und tun Sie dann folgendes:

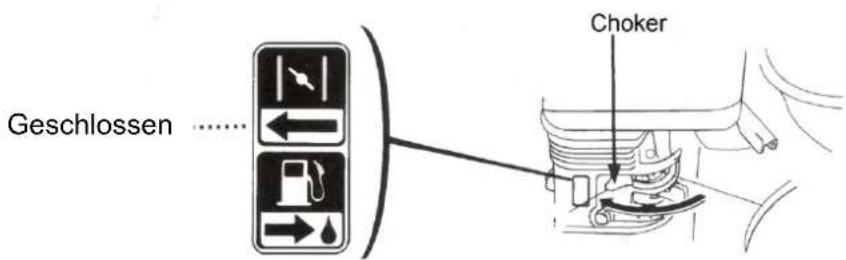

Aktivieren des Chokes

• Für einen Kaltstart des Motors stellen Sie den Choke auf die OFFEN Position.

• Für einen Warmstart des Motors stellen Sie den Choke auf die GESCHLOSSEN Position.

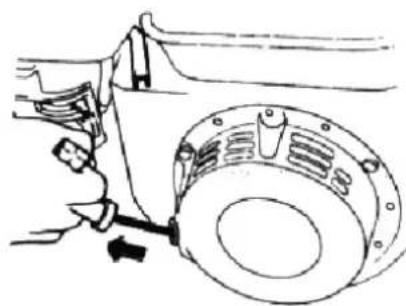

• Ziehen Sie den Anreißstarter sanft, bis Sie einen Widerstand spüren. Dann ziehen Sie schnell und mit Kraft. Lassen Sie den Anreißstarter niemals los, lassen Sie ihn sanft zu- rückgleiten und ziehen Sie erneut.

Wenn der Motor läuft Drossel

• Schieben Sie den Drosselhebel langsam von der Langsam- in die Schnell-Position:

Treibstoffventil Geschlossen Langsam Schell39 Choke

• Bei einem Kaltstart schieben Sie den Choke schrittweise von der GESCHLOSSEN in die OFFEN Position während der Motor wärmer wird. Ausschalten des Motors

• Schieben Sie die Drossel schrittweise von der SCHNELL in die LANGSAM Position.

• Schließen Sie das Treibstoffventil (unter dem Choke) und schalten Sie den Motor auf AUS.

5. Bedienung der Maschine

Prüfen Sie den Ölstand. Stellen Sie sicher, dass alle Schrauben und Muttern anständig festgezo- gen sind. Justieren Sie die Kufen, um sicherzustellen, dass Schmutz, Steine und andere Objekte nicht von der Maschine eingesammelt werden. Justieren Sie den Schütten Entlader im gewünschten Winkel mit Hilfe des Justierhebels. Starten Sie den Motor wie in Punkt 4 beschrieben. Wählen Sie den Gang aus, den Sie nutzen wollen. Aktivieren Sie die Kupplung. Starten Sie in ei- nem niedrigen Gang und erhöhen Sie den Gang schrittweise. Das gleiche gilt für den Rückwärts- gang. Nutzen Sie immer einen Gang, der für die Schneemenge geeignet ist. Wählen Sie bei starkem Schnee einen niedrigeren Gang, und einen höheren Gang für weniger Schnee. Betätigen Sie die Einzugsschnecke mit dem linken Hebel. Die Einzugsschnecke bleibt eingeschal- tet, so lange Sie den Hebel gedrückt halten. Anhalten der Maschine Sie können die Maschine anhalten, wenn Sie den Einzugsschneckenhebel links und den Antriebs- hebel rechts loslassen. Lassen Sie die Maschine nach dem Auswerfen des Schnees für einige Minuten im Leerlauf laufen, dies verhindert die Einfrierung der Einzugsschnecke/des Antriebsrads. Um zu verhindern, dass der Motor zu kalt wird und dadurch Probleme beim Motorstart entstehen müssen Sie den Motor für 5 Minuten laufen lassen, wenn Sie mit der Arbeit fertig sind. So wird die Feuchtigkeit aus dem Motor geholt, die ansonsten Probleme beim nächsten Motorstart verursa- chen könnten. Schalten Sie den Motor aus indem Sie den Motorschalter auf AUS schalten.40

6. Tips zur Schneeräumung

Benutzen Sie die Maschine sobald es aufgehört hat zu schneien. Wenn Sie zu lange warten verei- sen die unteren Schneeschichten, dadurch wird die Arbeit wesentlich schwieriger. Wenn möglich sollten Sie die Maschine so nutzen, dass der Wind von hinten kommt. Achten Sie beim Schneeräumen darauf, dass die Spuren sich überschneiden. Die Einstellung der Schüttenklappe hat einen Einfluss darauf, wie weit der Schnee herausge- schleudert wird. Je spitzer der Winkel der Schüttenklappe ist, desto weiter wird der Schnee herausgeschleudert.

Um eine angemessene Wartung der Maschine zu gewährleisten ist auf den folgenden Seiten ein Wartungszeitplan mit Beschreibung der Inspektionsprozedur für Ihre Maschine zu finden. Bei schwierigeren Aufgaben, oder bei Aufgaben, die Spezialwerkzeug benötigen, sollte die Wartung von einem Techniker oder einem qualifizierten Mechaniker durchgeführt werden. Wartungssicherheit In dieser Bedienungsanleitung haben wir auf die wichtigsten Sicherheits- und Vorsichtsmaßnah- men bei der Bedienung/Handhabung und Wartung der Maschine hingewiesen. Es ist uns jedoch nicht möglich Sie vor allen Gefahren und Gefahrensituationen zu warnen, daher ist es zwingend erforderlich, dass der Maschinenführer die Maschine mit größter Vorsicht und Rationalität bedient um Verletzungen von Menschen und Beschädigungen von Eigentum zu vermeiden.

Sicherheitsmaßnahmen Stellen Sie sicher, dass der Motor ausgeschaltet ist, bevor Sie mit der Wartung oder mit Reparatu- ren beginnen. Dadurch werden verschiedene potentielle Gefahrenquellen eliminiert: Kohlenstoffmonoxid-Vergiftung durch Motorabgase

• Stellen Sie sicher, dass eine ausreichende Belüftung besteht, wenn Sie am Motor arbeiten. Verbrennungen von heißen Teilen

• Lassen Sie den Motor und das Abgassystem abkühlen, bevor Sie es berühren. Verletzungen durch bewegliche Teile

• Lassen Sie den Motor nicht laufen, wenn dies nicht ausdrücklich gefordert wird. Um die Feuer- oder Explosionsgefahr zu verringern seien Sie sehr vorsichtig beim Umgang mit Benzin. Nutzen Sie zur Reinigung der Teile nur nicht brennbares Lösungsmittel, kein Benzin. Hal- ten Sie Zigaretten, Funken, Flammen und andere Zündquellen in sicherem Abstand zur Maschine. Unangemessene Wartung oder Nicht- einhaltung der Instruktionen kann zu ernsthaften Verletzungen oder zum Tod führen. Halten Sie sich immer an die im Handbuch beschriebenen Pro- zeduren und Vorsichtsmaßnahmen.41 Wartungszeitplan Auftanken Wenn der Motor aus ist entfernen Sie den Verschluss des Kraftstofftanks und überprüfen Sie den Kraftstoffstand. Tanken Sie nach, wenn der Kraftstoffstand zu niedrig ist. WARNUNG: Benzin ist hochentzündlich und explosiv. Beim Umgang mit Benzin besteht die Ge- fahr für Verbrennungen oder schwere Verletzungen.

• Schalten Sie den Motor aus und halten Sie ihn in sicherem Abstand zu Hitze, Funken und Flammen.

• Arbeiten Sie nur im Freien mit Kraftstoff.

• Wischen Sie verschütteten Kraftstoff sofort auf. Wartungstabelle Nach jedem genannten Zeitpunkt und jedem genannten Arbeitsvorgang durch- führen Jede Nut- zung Erster Monat oder

Stun- den. Alle 3 Monate oder 50 Stunden. Alle 6 Monate oder 100 Stunden. Jedes Jahr oder all

Stun- den. TEIL ● Motoröl Stand prüfen- X Wechseln- X X ● Luftfilter Überprüfen- X Reinigen- X Ersetzen- X ● Schmutzfilter Reinigen- X ● Zündkerze Überprüfen- Reinigen-

Ersetzen- X ● Funkenfänger Reinigen- X

Leerlaufdrehzahl/ Brennkammer Überprüfen- Einstellen- Reinigen-

● Ventilspiel Überprüfen- Einstellen-

Kraftstofftank und Filte

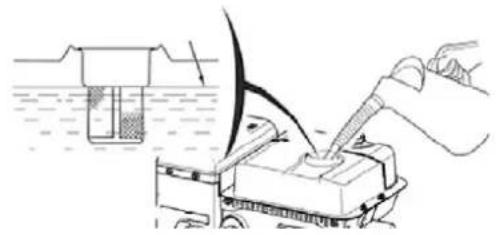

Reinigen- X ● Kraftstoffleitung Überprüfen- Alle 2 Jahre (Wenn nötig ersetzen)42 Tanken Sie in gut belüfteten Bereichen vor dem Start des Motors wieder auf. Wenn der Motor be- reits gelaufen ist lassen Sie ihn abkühlen. Betanken Sie die Maschine vorsichtig, und vermeiden Sie, dass Kraftstoff verschüttet wird. Füllen Sie nicht über den Kraftstofffilter hinaus. Verschließen Sie nach dem Betanken den Verschluss des Kraftstofftanks sorgfältig. Betanken Sie die Maschine niemals innerhalb eines Gebäudes oder in Bereichen, in denen die Benzindämpfe mit einer Zündquelle in Berührung kommen könnten. Halten Sie Benzin in sicherem Abstand von Geräten, Kontrolllampen, Grills, elektrischen Geräten, Elektrowerkzeugen, etc.

Kraftstoffempfehlungen

• Nutzen Sie bleifreies Benzin mit 95 Oktan oder mehr.

• Diese Motoren sind für die Arbeit mit bleifreiem Benzin zertifiziert. Nutzen Sie kein abge- standenes oder verunreinigtes Benzin oder ein Öl-/Benzingemisch. Achten Sie darauf, dass kein Schmutz oder Wasser in den Kraftstofftank gerät. Überprüfung des Motorölstands Um den Motorölstand korrekt zu überprüfen müssen der Motor aus und die Maschine in einer ebe- nen Position sein.

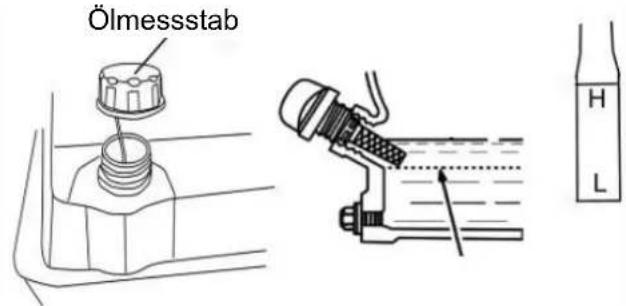

• Entfernen Sie den Verschluss des Öltanks und den Kontrollstab und wischen Sie ihn sau- ber.

• Tauchen Sie den Kontrollstab in das Öl und ziehen Sie ihn dann wieder heraus um den Öl- stand zu überprüfen. Der Ölstand muss innerhalb des angegebenen Intervalls am Ende des Stabs liegen. Wenn der Ölstand am unteren Ende des Intervalls liegt füllen Sie mit SAE 5 W-30 Öl nach. Warnung: Füllen Sie Öl nie über das obere Ende des Intervalls nach, das wird den Motor beschädigen.

• Wenn der Ölstand niedrig ist füllen Sie mit dem empfohlenen Öl bis zur Kante des Öltanks nach.

• Verschließen Sie den Kontrollstab/Verschluss des Öltanks sorgfältig.

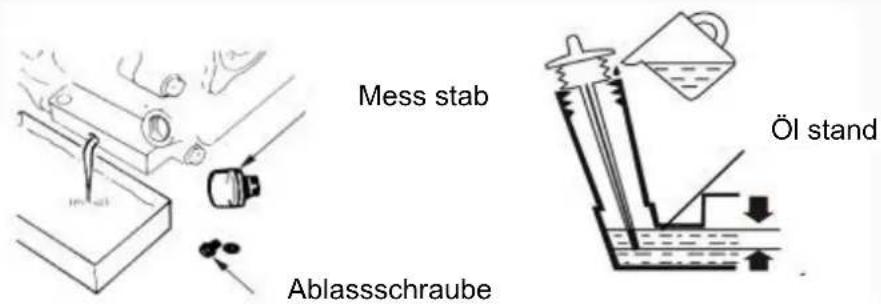

Ölmessstab43 Wechsel des Motoröls Lassen Sie das benutzte Öl ab während der Motor noch warm ist. Warmes Öl ist flüssiger als kal- tes und lässt sich besser ablassen.

• Platzieren Sie einen geeigneten Behälter unter dem Motor um das benutzte Öl aufzufangen und entfernen Sie dann die Verschlusskappe und den Ablassstopfen.

• Lassen Sie das benutzte Öl vollständig abfließen und setzen Sie den Ablassstopfen wieder sorgfältig ein.

• Bitte entsorgen Sie das benutzte Motoröl umweltgerecht. Wir empfehlen das Öl in einem verschlossenen Behälter aufzubewahren und es zur Rückgewinnung in einem Recycling- Center oder an einer Tankstelle abzugeben. Schmeißen Sie es nicht in den Hausmüll, gie- ßen Sie es nicht auf den Boden oder in einen Abfluss.

• Füllen Sie, während der Motor auf ebenem Boden steht, das neue empfohlene Öl bis zur Kante des Öltanks.

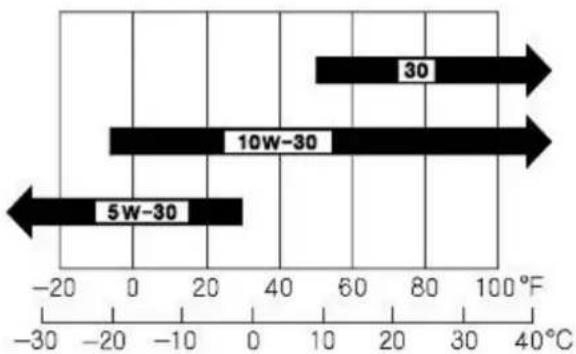

• Verschließen Sie den Kontrollstab/Verschluss des Öltanks sorgfältig. Motoröl-Spezifikationen Öl ist ein wichtiger Faktor, der die Leistung und die Lebensdauer Ihrer Maschine beeinflusst. Nut- zen Sie waschaktives Viertakt-Öl für Fahrzeuge. SAE 5W-30 wird für den allgemeinen Gebrauch empfohlen. Öle mit anderen Flüssigkeitsgraden, die in der unteren Tabelle angegeben sind, können benutzt werden, wenn die Durchschnittstempe- ratur in Ihrer Umgebung im empfohlenen Bereich liegt. SAE Flüssigkeitsgrade Die SA Öl- Flüssigkeitsgrade und Service-Einteilungen stehen auf dem API-Etikett auf dem Ölbehälter. Wir empfehlen die Nutzung von API SERVICE Kategorie SE oder SF Öl.

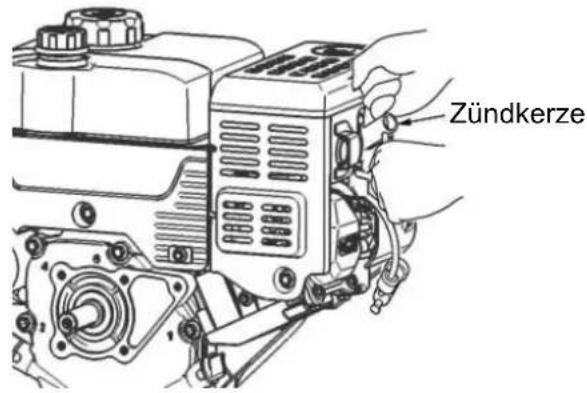

UMGEBUNGSTEMPERATUR Ablassschraube Mess stab Öl stand44 Wartung der Zündkerze Überprüfen Sie die Zündkerze nach Dreck oder Schmutz nach einer Arbeitsdauer von 10 Stunden, und reinigen Sie sie bei Bedarf mit einer Kupferdrahtbürste. Überprüfen Sie ab dann die Zündkerze alle 50 Betriebsstunden. Empfohlene Zündkerzen: Denso W22EP-U oder gleichwertige. Beachten Sie dass eine falsche Zündkerze kann einen Motorschaden verursachen.

• Nehmen Sie die Zündkerzenkappe ab und entfernen Sie den Schmutz aus dem Bereich der Zündkerze.

• Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel und untersuchen Sie die Zündkerze.

• Ersetzen Sie sie, falls die Elektroden abgenutzt sind, oder falls der Isolator gesprungen o- der beschädigt ist.

• Messen Sie den Elektrodenabstand der Kerze mit einem geeigneten Messgerät.

• Der Abstand sollte 0,70 - 0,80 mm betragen. Korrigieren Sie den Abstand wenn nötig, in- dem Sie die Seitenelektrode vorsichtig verbiegen. Montieren Sie die Zündkerze vorsichtig mit der Hand, um ein Verkanten zu verhindern.

• Wenn die Zündkerze anständig sitzt ziehen Sie sie mit einem Zündkerzenschlüssel fest, um das Wasser zu komprimieren.

• Beim Wiedereinsetzen einer gebrauchten Zündkerze ziehen Sie sie nach dem Ansetzen um eine 1/8 - 1-4 Drehung fest. Bei der Montage einer neuen Zündkerze ziehen Sie sie nach dem Ansetzen um 1-2 Drehung fest.

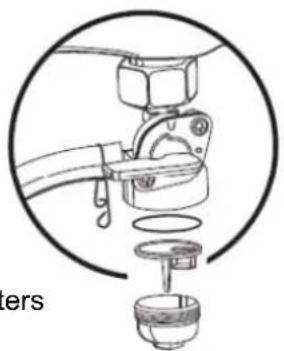

• Befestigen Sie die Zündkerzenkappe. .028-.031 in Zündkerze45 Säubern des Schmutzfilters Der Schmutzfilter verhindert, dass Schmutz und Wasser in den Vergaser geraten. Wenn der Motor über einen längeren Zeitraum nicht mehr benutzt worden ist sollte der Schmutzfil- ter vor der Benutzung gereinigt werden.

• Drehen Sie das Kraftstoffventil in die Aus-Position.

• Entfernen Sie den Schmutzfilter mit einem 10 mm Schraubenschlüssel.

• Entfernen Sie den O-Ring und den Filter.

• Reinigen Sie alle Teile mit einem Lösungsmittel mit hohem Flammpunkt.

• Montieren Sie dann wieder den Filter, den O-Ring und den Schmutzfilter. Ziehen Sie das Ganze mit einem 10 mm Schraubenschlüssel fest.

• Drehen Sie das Kraftstoffventil zurück auf die AN-Position und überprüfen Sie, ob alles dicht ist.

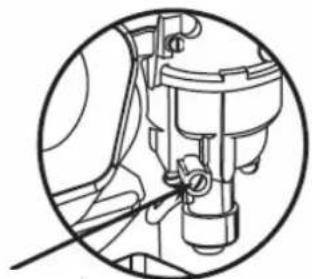

• Lösen Sie die Ablassschraube des Vergasers.

• Lassen Sie das Benzin in einen geeigneten Behälter ablaufen.

• Ziehen Sie die Schraube wieder fest.

Lagerungsvorbereitung Eine angemessene Vorbereitung für eine Langzeitlagerung ist wichtig, um Ihre Schneefräse rost- frei zu halten und Leistung und Funktion nicht zu beeinträchtigen. Die folgenden Schritte vereinfa- chen den Motorstart nach der Lagerung und verhindert, dass Ihre Schneefräse bei einer langen Lagerung rostet. Reinigung Wenn der Motor gelaufen ist lassen Sie mindestens eine halbe Stunde abkühlen, bevor sie mit der Reinigung beginnen. Reinigen Sie alle äußeren Oberflächen, versiegeln Sie Schäden in der La- ckierung und bestreichen Sie andere Bereiche, die rosten könnten, mit einem dünnen Ölfilm.

• Durch die Nutzung eines Gartenschlauchs oder Hochdruckreinigers kann Wasser in den Luftfilter oder das Auspuffrohr gelangen. Wasser im Luftfilter wird den Luftfilter einweichen, Drain ScrewDrain Screw Zusammenbau des Schmutzfilters Ablassschraube46 und Wasser, das durch den Luftfilter gelangt kann in den Zylinder gelangen und Ihn be- schädigen.

• Wenn Wasser auf den heißen Motor gerät kann es Schäden verursachen, im schlimmsten Fall könnten die Aluminiumteile des Motors bersten. Wenn der Motor gelaufen ist lassen Sie ihn vor dem Reinigen mindestens eine halbe Stunde abkühlen. Kraftstoff Benzin wird während der Lagerung oxidieren und verderben. Altes Benzin (älter als 3 Monate) wird den Motor schwerer starten lassen, und es hinterlässt Ablagerungen, die das Kraftstoffsystem ver- stopfen können. Wenn das Benzin in Ihrem Motor während der Lagerung verdirbt könnte es passieren, dass Sie den Vergaser und andere Komponenten des Kraftstoffsystems reparieren oder austauschen las- sen müssen. Der Zeitraum, in dem Benzin in Ihrem Tank und Vergaser bleiben kann ohne die Funktion zu be- einträchtigen hängt von verschiedenen Faktoren ab, z. B. das Benzingemisch, die Lagertempera- tur und Füllmenge des Tanks. Die Luft in einem teilweise gefüllten Kraftstofftank beschleunigt den Kraftstoffverfall. Probleme durch den Kraftstoffverfall können innerhalb einiger Monate auftreten, möglicherweise sogar schneller, wenn das Benzin beim Befüllen des Tanks nicht mehr frisch war. Die eingeschränkte Herstellergarantie deckt Kraftstoffsystemschäden oder Motorleistungsproble- me, die durch die Nichteinhaltung der Lagervorbereitungen entstanden sind, nicht ab. Sie können den Zeitraum zur sicheren Lagerung von Kraftstoff verlängern, indem Sie einen Kraft- stoffstabilisator hinzufügen, der für diesen Zweck gedacht ist; Sie können die Probleme, die durch Kraftstoffverfall entstehen, auch vermeiden, indem Sie den Kraftstoff vor der Lagerung aus dem Tank und dem Vergaser ablassen. Lassen Sie das gleiche Benzin nicht länger als 3 Monate im Motor!!! Hinzufügen eines Kraftstoffzusatzes zur Verlängerung der Haltbarkeit Wenn Sie einen Kraftstoffzusatz zugeben wollen befüllen Sie den Tank mit frischem Benzin. Bei einem nur halb gefüllten Tank wird die Luft im Tank den Verfall des Kraftstoffs während der Lage- rung beschleunigen. Wenn Sie einen Benzinkanister zum Nachfüllen des Tanks haben stellen Sie sicher, dass er nur frisches Benzin enthält.

• Befolgen Sie die Kraftstoffzusatz-Instruktionen des Herstellers.

• Lassen Sie den Motor draußen für etwa 10 Minuten im Leerlauf laufen, nachdem Sie den Kraftstoffzusatz in den Tank gefüllt haben. So gewährleisten Sie, dass sich das Zusatzge- misch im gesamten Motorblock verteilt hat, besonders im Vergaser.

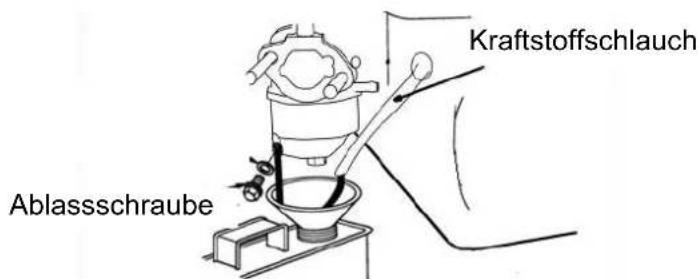

• Schalten Sie den Motor aus und drehen Sie das Kraftstoffventil in die AUS-Position.47 Ablassen des Kraftstoffs aus dem Tank und dem Vergaser

• Platzieren Sie einen geeigneten Benzinbehälter unter dem Vergaser und benutzen Sie ei- nen Trichter, um zu verhindern, dass Benzin verschüttet wird.

• Entfernen Sie den Ablassbolzen des Vergasers und ziehen Sie den Kraftstoffschlauch her- aus. Wir empfehlen zuerst das Benzin aus dem Kraftstofftank abzulassen, und dann erst das Benzin aus dem Vergaser.

• Nachdem das Benzin in den Behälter gelaufen ist setzen Sie den Ablassbolzen und den Kraftstoffschlauch wieder ein. Stellen Sie sicher, dass sowohl der Bolzen als auch der Schlauch sicher festgezogen sind. Vorsichtsmaßnahmen gegen Feuchtigkeit

1. Wechseln Sie das Motoröl.

2. Entfernen Sie die Zündkerzen.

3. Träufeln Sie einen Teelöffel (5 - 10 cc) sauberes Motoröl in den Zylinder.

4. Ziehen Sie mehrmals am Anreißstarter um das Öl im Zylinder zu verteilen.

5. Setzen Sie die Zündkerzen wieder ein.

6. Ziehen Sie vorsichtig am Anreißstarter, bis Sie einen Widerstand spüren. Dies wird die

Ventile schließen, so kann keine Feuchtigkeit in den Motorzylinder eindringen. Lassen Sie den Anreißstarter vorsichtig zurückkommen. Wenn Ihr Motor mit Benzin im Tank und im Vergaser gelagert wird ist es wichtig, die Gefahr für eine Entzündung der Benzindämpfe zu reduzieren. Wählen Sie einen gut belüfteten Lagerplatz, in sicherer Entfernung zu Geräten, die mit Flammen arbeiten, wie Öfen, Wassererhitzer oder Wä- schetrockner. Vermeiden Sie auch Orte mit Motoren, durch die Funken entstehen könnten, oder Orte an denen mit Elektrowerkzeugen gearbeitet wird.

• Vermeiden Sie wenn möglich Lagerorte mit einer hohen Feuchtigkeit, da Feuchtigkeit Rost und Korrosion fördert.

• Stellen Sie sicher, dass der gesamte Kraftstoff aus dem Tank abgelassen wurde, um die Möglichkeit für ein Auslaufen von Kraftstoff zu minimieren.

• Positionieren Sie die Ausrüstung so, dass der Motor gerade steht. Eine Neigung der Ma- schine kann zum Auslaufen von Kraftstoff oder Öl führen.

• Denken Sie den Motor und das Abgassystem ab um sie vor Staub zu schützen. Bedenken Sie, dass ein heißer Motor oder Abgassystem einige Materialien entzünden oder schmel- zen kann. Nutzen Sie als Staubschutz keine Kunststoffplanen. Eine nicht poröse Abde- ckung lässt die Feuchtigkeit um den Motor herum nicht durch und kann zu Rost und Korro- sion führen. Ablassschraube Kraftstoffschlauch48 Vorbereitung der Maschine nach einer Langzeitlagerung Überprüfen Sie den Motor wie im Wartungskapitel beschrieben. Wenn der Kraftstoff während der Lagervorbereitungen abgelassen wurde befüllen Sie den Tank mit frischem Benzin. Wenn Sie für das Befüllen des Tanks einen Benzinkanister benutzen stellen Sie sicher, dass er nur frisches Benzin enthält. Benzin oxidiert und verdirbt mit der Zeit, und führt zu Startproblemen. Wenn die Zylinder während der Lagervorbereitungen mit Öl beschichtet wurden könnte sich beim Starten am Motor kurz Rauch bilden. Das ist normal. Lagerzeitraum im Vergleich zur letzten Nutzung. Weniger als 1 Monat

• Es sind keine besonderen Vorbereitungen nötig. 1 bis 2 Monate

• Befüllen Sie den Tank mit frischem Benzin und fügen Sie einen Benzinkonditionierer hinzu. 2 Monate bis 1 Jahr

• Befüllen Sie den Tank mit frischem Benzin und fügen Sie einen Benzinkonditionierer hinzu.

• Lassen Sie Kraftstoff aus dem Vergaser ab.

• Reinigen Sie den Schmutzfilter. 1 Jahr oder mehr

• Lassen Sie das Benzin aus dem Tank ab.

• Lassen Sie das Benzin aus dem Vergaser ab.

• Reinigen Sie den Schmutzfilter.

• Entfernen Sie die Zündkerze.

• Träufeln Sie einen Teelöffel Motoröl in den Zündkerzenzylinder. Drehen Sie den Motor langsam mit dem Anreißstarter um das Öl zu verteilen.

• Setzen Sie die Zündkerze wieder ein und wechseln Sie das Motoröl.49

Modell Snow King 568TG Motorleistung 196 cc / 4,1 kW Drehzahl 3600 / min Tankvolumen 2,5 lite

Getriebefett Multifak Ep0 Gewicht 75 kg

nzahl der Gänge 3 vorwärts / 1 rückwärts Freigemachte Fläche 56 cm Freigemachte Höhe 51 cm Kapazität 1700 m2/Zeit

Sie finden das Kennschild der Maschine auf dem Motor. Die Information auf dem Kennschild könn- te Ihnen später beim Kauf von Ersatzteilen helfen. Notieren Sie die Informationen im folgenden Feld:

11. Problembehandlung

Problem Mögliche Ursache Lösung Die Maschine räumt den Schnee nicht weg. Die Bolzen der Einzugsschne- cke sind beschädigt. Ersetzen Der Trichter ist blockiert Schalten Sie den Motor aus und reinigen Sie den Trichte

Die Kabel sind zu locke

Justieren Sie das Kabel Beschädigter Keilriemen Ersetzen Die Maschine bewegt sich nicht. Kabel zu locke
