РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Snow King 568TG Texas

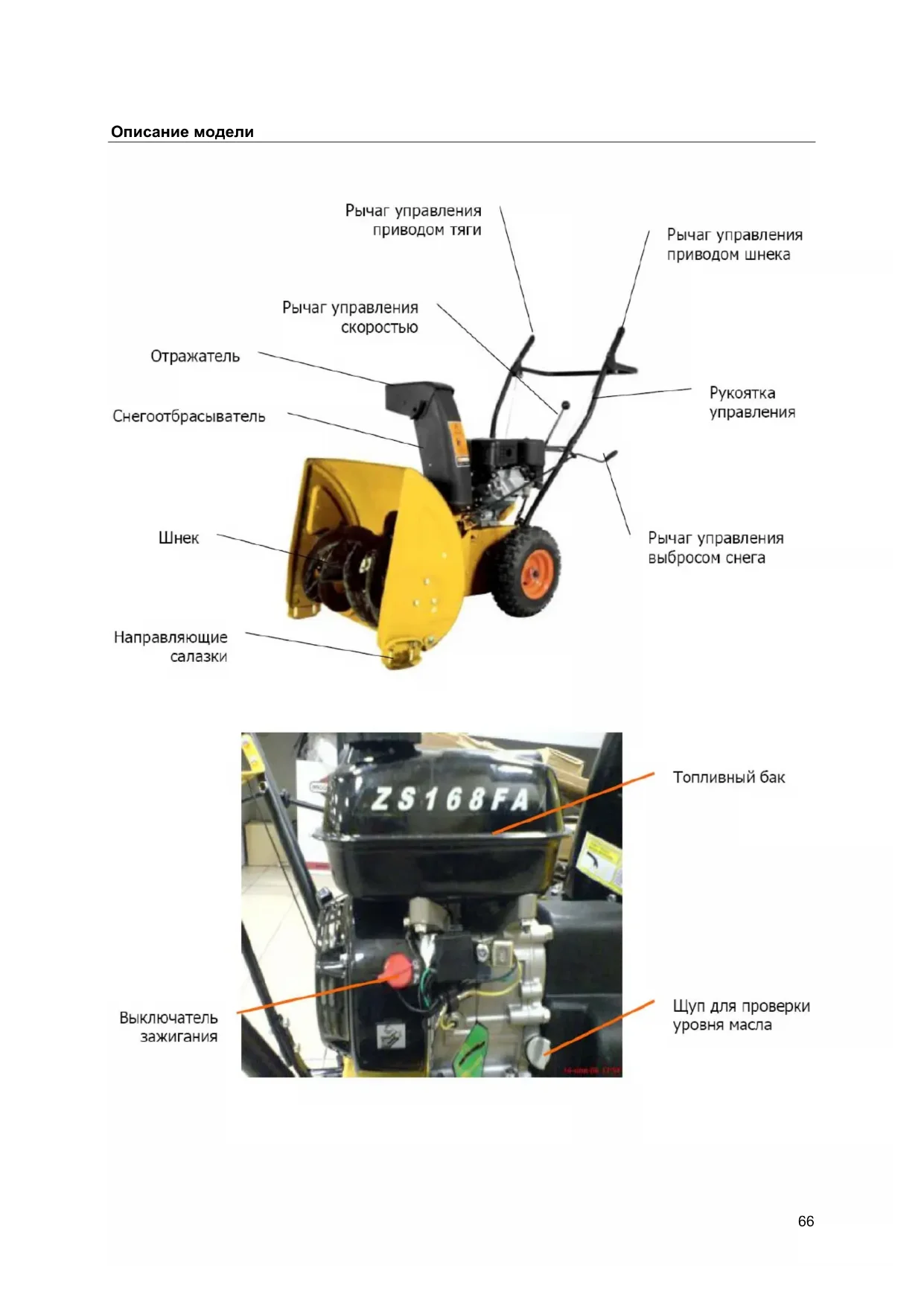

Запасные части Деталировка и артикулы запасных частей можно посмотреть на сайте www.texas.dk Самостоятельный поиск артикула облегчит подбор запасных частей. По вопросам приобретения запасных частей обратитесь к Вашему дилеру.66 Описание модели67

Инструкция по безопасности Внимательно прочитайте инструкцию перед использованием. При работе со снего- уборщиком, строго следуйте инструкции и храните ее в доступном месте. Использовать снегоуборщик только для очистки снега с ровных асфальтовых по- верхностей. Если Вы используете снегоуборщик не по назначению, указанному в данной инст- рукции, или вносите изменения в конструкцию модели, гарантия является недейст- вительной. Пользователь несет ответственность за нанесение ущерба третьим ли- цам во время работы со снегоуборщиком. Используйте только оригинальные запасные части. Лица, не достигшие 16 лет, не могут использовать снегоуборщик. Во избежание риска возникновения несчастного случая не работайте со снегоубор- щиком в присутствии детей и посторонних лиц. При работе со снегоуборщиком одевайте защитные перчатки, защитные очки, зим- нюю одежду и устойчивую обувь. Не заправляйте двигатель топливом в закрытом помещении, при работающем дви- гателе или если двигатель горячий. Не курите при заправке двигателя бензином. Следите за тем, чтобы топливо не переливалось через край бензобака. Запускайте двигатель только после того, как будет вытерто насухо пролитое топли- во. Запускайте двигатель как можно дальше от места заправки.68 Храните топливо только в специально предназначенной для этого канистре. Следите за тем, чтобы Ваши руки и ноги, а также одежда находились как можно дальше от вращающихся или нагревающихся частей. Останавливайте двигатель при прекращении работы. Работы по обслуживанию или регулировке снегоуборщика осуществляйте только при остановленном двигателе. Если в шнек попал посторонний объект, немедленно остановите двигатель и про- верьте снегоуборщик на наличие повреждений. Запрещается работать на неисправ- ном снегоуборщике. Дайте двигателю снегоуборщика остыть перед тем как убирать его на хранение в закрытое помещение. Во время действия гарантии осуществляйте обслуживание снегоуборщика только в авторизованных сервисных центрах.

В комплекте со снегоуборщиком поставлены предохранительные болты шнека, для замены срезанных при блокировании шнека посторонним объектом. Залейте масло в картер двигателя, используйте зимнее масло 0,6 л.. Проверьте и отрегулируйте давление в шинах. (приблизительно 1 бар). Для заправки используйте бензин АИ – 9270 Подготовка к эксплуатации. Запуск двигателя Проверьте уровень масла. Проверьте, чтобы все болты и гайки были туго затянуты. Отрегулируйте направляющие салазки на одну высоту, исходя из особенностей очищаемых от снега поверхностей. Установите направление выброса снега, повернув выбрасыватель в нужную сторо-

Запуск двигателя: откройте топливный кран (под воздушной заслонкой) и переведи- те выключатель ON/OFF в положение ON. Закройте воздушную заслонку, если дви- гатель холодный. Медленно потяните за шнур стартера, пока не почувствуете сопро- тивление. Затем резко потяните за шнур так, чтобы двигатель завелся. Не отпускай- те резко шнур стартера, всегда придерживайте его руками. Откройте воздушную заслонку после разогрева двигателя. Не работайте со снегоуборщиком, пока двигатель не достаточно разогрет. Включите передачу, с которой Вы хотели бы начать работу. Включите сцепление. Начинайте с более низкой передачи, постепенно увеличивая ее. Эти же действия применимы и к заднему ходу. Выбор передачи движения зависит от количества сне- га. Используйте более низкую передачу при большом количестве снега, и более вы- сокую передачу, если снега не много. Чтобы начать эксплуатировать снегоуборщик, нажмите и удерживайте рычаг приво- да шнека с левой стороны рукоятки. Для начала движения снегоуборщика нажмите и удерживайте рычаг тяги на правой стороне рукоятки.

Отпустите правый рычаг для остановки снегоуборщика. Отпустите левый рычаг на рукоятке для остановки шнека. Чтобы избежать замерзания двигателя, а также проблем с запуском двигателя, ос- тавьте двигатель работающим в течение 5 минут после окончания работы со снего- уборщиком. Таким образом возможная влага исчезнет, а запуск двигателя станет

Остановите двигатель, переведя выключатель ON/OFF в положение OFF.

Советы по уборке снега Используйте снегоуборщик сразу после того, как перестал идти снег. Если Вы будете убирать снег позже, верхний слой может превратиться в лед, что усложнит Вам

Если это возможно, работайте со снегоуборщиком, чтобы направление ветра было Вам в спину. Убирайте снег, проходя ровными полосами так, чтобы каждая следующая полоса перекрывала предыдущую.71 Дальность отброса снега зависит от угла наклона отражателя выбрасывателя. Чем больше угол, тем дальше отбрасывается снег. Технические характеристики

Loncin G200F Объем двигателя 196 куб.см Ном. мощность / об/мин 4,1 л.с. / 3600 Объем топливного бака 2,5 л Масло для двигателя SAE-30 Смазка для редуктора Multifak Вес нетто 75

Скорости движения 3 вперед / 1 назад Рабочая ширина 56

Площадь обработки 1700

Устранение неисправностей Неисправность Возмо

Снегоуборщик не убирает

Предохранительные болты шнека срезаны Замените болты Заблокирован выбрасыва-

Остановите двигатель, устраните засор Трос включения шнека не отрегулирован Отрегулируйте трос Порван клиновидный ре-

Снегоуборщик не движется

Трос включения шнека не отрегулирован Отрегулируйте трос Порван клиновидный ре-

Сильная вибрация Ослаблены части шнека. Немедленно остановите двигатель и затяните все болты и гайки. Обратитесь в сервисный центр для ре- монта шнека. Сложно переключать пе-

Тросы управления плохо отрегулированы Отрегулируйте Система привода обледе-
