BRUGSANVISNING Snow King 568TG Texas

Registrering af produkt / Reservedele Registrer dit produkt online på ”Mit Texas”. ”Mit Texas” findes på www.texas.dk Efter registrering kan Texas give dig en endnu bedre service. Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan Texas kontakte dig med relevant information vedrørende dit produkt. Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition. Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste

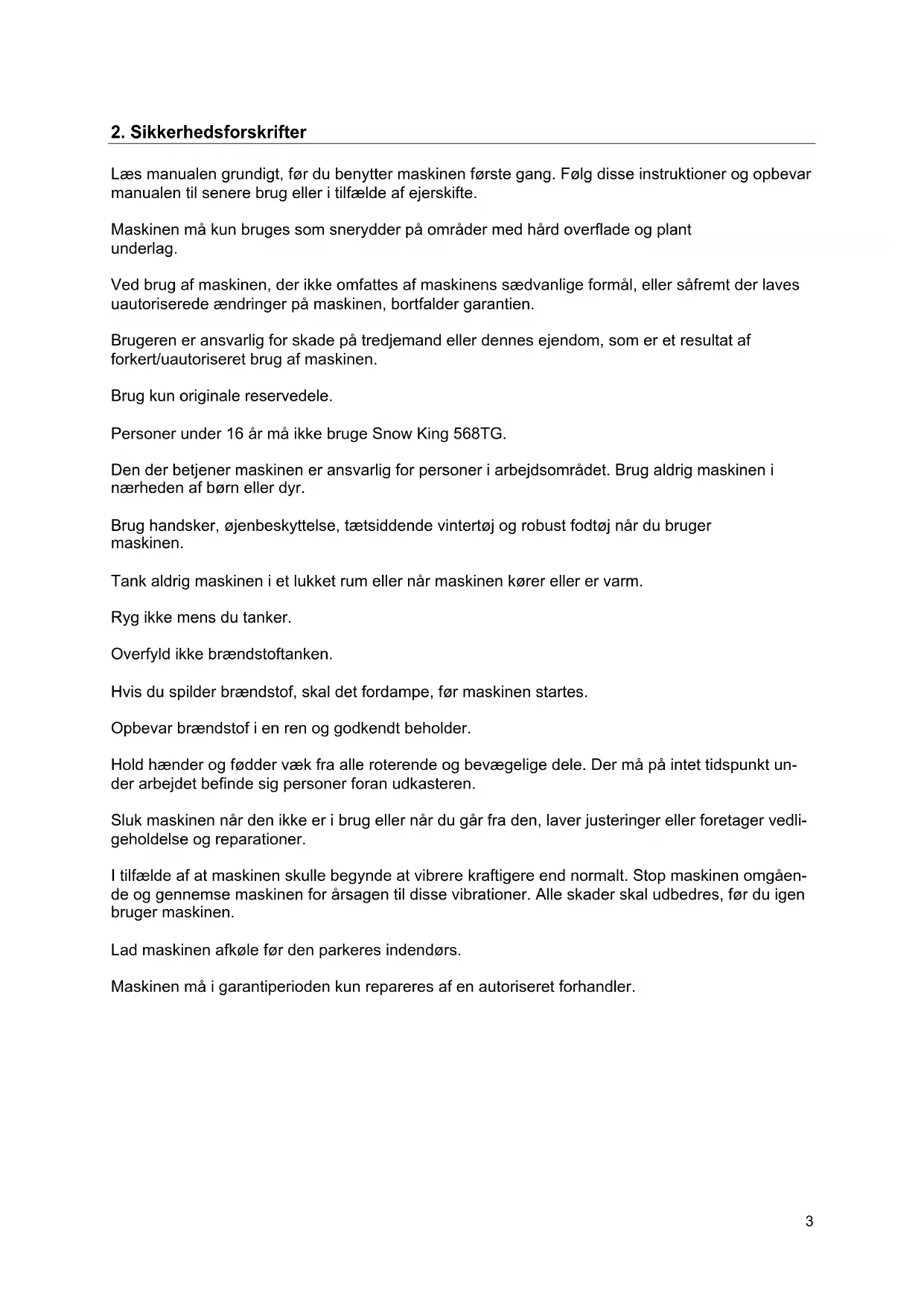

2. Sikkerhedsforskrifter

Læs manualen grundigt, før du benytter maskinen første gang. Følg disse instruktioner og opbevar manualen til senere brug eller i tilfælde af ejerskifte. Maskinen må kun bruges som snerydder på områder med hård overflade og plant underlag. Ved brug af maskinen, der ikke omfattes af maskinens sædvanlige formål, eller såfremt der laves uautoriserede ændringer på maskinen, bortfalder garantien. Brugeren er ansvarlig for skade på tredjemand eller dennes ejendom, som er et resultat af forkert/uautoriseret brug af maskinen. Brug kun originale reservedele. Personer under 16 år må ikke bruge Snow King 568TG. Den der betjener maskinen er ansvarlig for personer i arbejdsområdet. Brug aldrig maskinen i nærheden af børn eller dyr. Brug handsker, øjenbeskyttelse, tætsiddende vintertøj og robust fodtøj når du bruger maskinen. Tank aldrig maskinen i et lukket rum eller når maskinen kører eller er varm. Ryg ikke mens du tanker. Overfyld ikke brændstoftanken. Hvis du spilder brændstof, skal det fordampe, før maskinen startes. Opbevar brændstof i en ren og godkendt beholder. Hold hænder og fødder væk fra alle roterende og bevægelige dele. Der må på intet tidspunkt un- der arbejdet befinde sig personer foran udkasteren. Sluk maskinen når den ikke er i brug eller når du går fra den, laver justeringer eller foretager vedli- geholdelse og reparationer. I tilfælde af at maskinen skulle begynde at vibrere kraftigere end normalt. Stop maskinen omgåen- de og gennemse maskinen for årsagen til disse vibrationer. Alle skader skal udbedres, før du igen bruger maskinen. Lad maskinen afkøle før den parkeres indendørs. Maskinen må i garantiperioden kun repareres af en autoriseret forhandler.4 Tabellen nedenfor viser og beskriver sikkerhedssymboler og piktogrammer, der kan være anført på produktet. Du bør især være særligt agtpågivende ved sikkerhedsforskrifter, markeret med disse symboler

Risiko for personskade eller ødelagte ejendele

Læs manualen grundigt før du bruger maskinen - særligt punkterne vedrørende sikkerhed.

Forbrændingsfare. Hold afstand fra varme dele af maskinen.

Maskinen er i stand til at opfange og affyre fremmed genstande, der kan forår- sage alvorlige personskade

Rør kun ved maskinens dele, når den holder fuldstændig stille.

Risiko for personskade ved roterende dele. Hold hænder og fødder væk fra roterende dele5

TRIN 1 - Montering af styret Monter styret på motorblokken. Fastgør de to bolte der er monteret fra fabrikken på motorblokken på hver side. TRIN 2 - Snegleskruebeslag og stang Snegleskrue beslag Monter snegleskruebeslag med vedlagte bolt og møtrik, på venstre side af styret

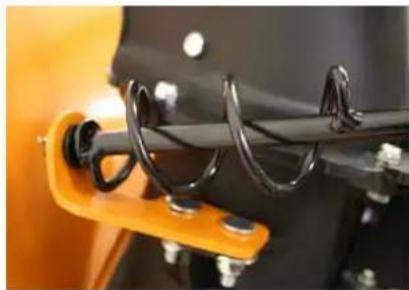

Snegleskrue stangen Indsæt snegleskrue stangen gennem snegleskruebeslaget monter over på snegleskruen aksel beslag og lås med split.

TRIN 3 - Montering af kablerne. Kablerne skal gå gennem hullerne på indersiden af styret. Løsn kablerne indtil hagen kan monte- res i grebene og spænd med vantskruen.

Justering af koblingshåndtaget for fremdrift Det vil være nødvendigt at justere kablerne så de har den rette indstilling og korrekte trækkraft samt rotation på sneglen. Vantskruen skal spændes, indtil der ikke er slæk i kablerne. Kablerne skal i nødtilfælde kunne udløse dødmandskontakten, når kablerne slippes. Opklods maskinen imens kablet bliver justeret. Dette vil sikre at maskinen ikke kører, hvis kablet skulle være for løst. Start derefter motoren. Hold koblingshåndtaget for fremdrift ned. Dette skulle få hjulene til at køre. Håndtaget til kontrol af sneslyngen/ sneglen må ikke tilkobles i denne test. Hvis hjulene ikke kører, efterspænd. Sørg altid for at kablet er justeret så maskinen kommer til fuldstændig standsning, når dødmandskontakten slippes.6 Justering af sneslyngen/ sneglen Spænd på vandskruen indtil der ikke er slæk i kablet. Kablet skal i nødtilfælde udløse dødmands- kontakten. Kør snerydningsmaskinen gennem sneen og slip håndtaget. Hvis sneglen stadig rote- rer, efterspænd. Sørg altid for at kablet er justeret så maskinen kommer til fuldstændig standsning, når dødmandskontakten slippes. TRIN 4 - Gearstangen Gearstangen kan nu indsættes. Indsæt gearstang i gearbeslaget på styret.

TRIN 5 - Transmissionsakslen Fastgør den anden ende af gearstangen på transmissionsakslen, fastgør med bolte.

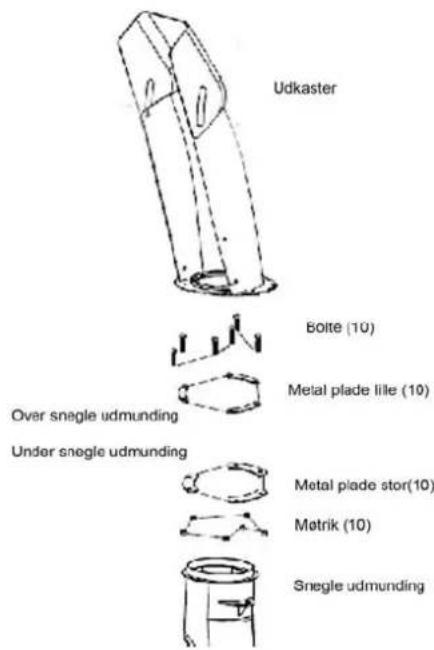

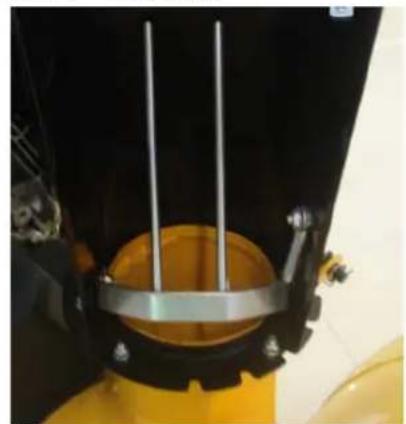

Når udkasteren er samlet bør den ved let håndkraft kunne køre frit. Hvis ikke, kontrollere om pla- derne er spændt for meget og om pladerne ligger i den rigtige rækkefølger se ovenfor. Snegle- skruen er beregnet til at kunne justere vinkelen på udkasteren. I tilfælde af at snegleskruen ikke er i kontakt med tænderne på udkaster røret løsen da boltene i pladerne og sæt den plads i tænder- ne. Nødstop Udløs dødmandskontakten ved at slippe håndtagene og sluk for motor afbryderen.7

4. Motor instruktion

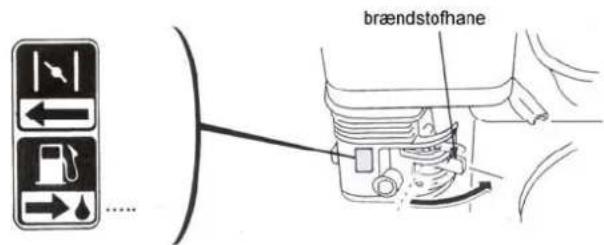

Sådan startes motoren Åben for brændstofhane (under chokeren) og sæt motorkontakten på ON, dernæst:

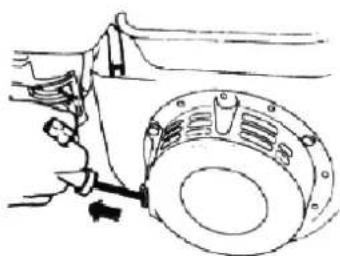

• Træk langsomt i rekylstarteren, indtil du føler modstand. Træk derefter hurtigt og kraftigt. Lad ikke startsnoren springe tilbage selv, men før den tilbage.

• Bevæg gashåndtaget langsomt fra LAV positionen imod HØJ position.

• Ved star af kold motor, skubbes chokeren gradvist tilbage fra OPEN positionen til CLOSE position eftersom motoren bliver varmet op. Sådan slukkes motoren

• Bevæg gradvist gashåndtaget fra FAST til SLOW position

• Luk for brændstofventillet (under chokeren) og sæt motorkontakten på OFF8

5. Betjening af maskinen

• Kontroller olieniveauet. Kontroller at alle bolte og møtrikker er spændte.

• Tilpas slæbeskoene så jord, sten og andre hårde genstande ikke kommer ind i maskinen.

• Juster udkasteren i den retning sneen skal udskydes.

• For at starte motoren som beskrevet i punkt 4.

• Vælg det gear med gearstangen, som du vil køre i. Aktiver koblingen.

• Start i et lavt gear og skift derefter i højre gear.

• Husk at bruge et gear, der er tilpasset snemængden. Lavt gear ved stor snemængde, høje- re gear ved mindre mængde.

• Sneglen aktiveres ved at holde håndtaget til venstre nede. Sneglen arbejder så længe du holder håndtaget nede. Stop af maskinen

• Stop maskinen ved at slippe sneglekobling ved håndtaget til venstre og koblingshåndtaget for fremdrift til højre.

• For at forhindre at sneslyngen/sneglen og dens dele fryser fast, lad maskinen kører et styk- ker tid efter endt arbejde

• For at undgå at motoren fryser til og får startproblemer på grund af fugt, skal motoren gå i tomgang i min. 5 minutter, inden den slukkes, dermed fugten kan nå at fordampe.

• Sluk maskinen ved at sætte startkonkakten på OFF.

• Ryd sneen straks efter det er holdt op med at sne. Hvis du venter, vil de nederste lag fryse til is, hvilket vil besværliggøre snerydningen.

• Hvis det er muligt, skal snerydningen foregå med vind i ryggen.

• Ryd sneen så sporrene overlappe hinanden.

• Indstillingen på udkaster flappen har betydning for længden af sneudkastet. Jo stejlere vin- kel, jo længere udskydes sneen.9

Betydningen af vedligeholdelse Vedligeholdelse er essentiel foren god sikkerhed og økonomisk- fejlfri drift, samt mindske miljøfor- ureningen.

For at sikre en korrekt vedligeholdelse af din maskine, har vi på de følgende sider udarbejdet en vedligeholdelsesplan og beskrivelse samt en inspektion procedure for din maskine. Til vedligehol- delsesopgaver, der er mere vanskeligt, eller kræver specialværktøj, henvises til tekniker eller andre kvalificerede mekaniker. Vedligeholdelse sikkerhed Vi har i denne manual gjort opmærksom på nogle af de mest vigtige sikkerheds- og forholdsregler i driften/håndteringen og vedligeholdelse af maskinen. Vi gør dog opmærksom på at det ikke er os muligt at advare imod alle faremomenter eller farlige situationer det er derfor vigtigt at brugeren af maskinen udviser en grad af agtpågivenhed, og betjener maskinen forsvarligt og fornuftigt for at forhindre at bringe sig selv og andre i fare.

Sikkerhedsforanstaltninger

• Husk at slukke for maskinen før eventuelle vedligeholdelse eller reparation. Dette minime- rer faren for alvorlig personskade Kulilteforgiftning fra udstødningsgas

• Sørg altid for strækkeligt med udluftning, hver gang maskinen er tændt Forbrænding fra varme dele

• Lad altid en varm motor, udstødningen og andre dele køle ned før Skade fra roterende dele

• Løb aldrig med maskinen medmindre andet instrueret For at mindske mulig brand og eksplosionsfare, vær ekstra agtpågivende ved håndteringen af benzin. Brug ikke brændbare stoffer til rensning af maskinen. Sørg altid for at cigaretter, cigarer, piber og andre kilder til brand ikke kommer i nærheden af maskinen. Forkert vedligeholdelse eller forsømmelse af at udbedre fejl kan fører til defekt eller alvorlig fej på maskinen der i yderste konsekvens kan medfører døden. Følg altid manualens anvisninger Forkert vedligeholdelse eller forsømmelse i at overholde anviste forholdsregler kan resultere alvorlig personskade eller dødsfald. Følg altid de i manualen forskrevne procedurer samt forholdsregler10 Vedligeholdelse oversigtsplan: Udføres på hver angivet måned eller drifts- time interval, alt efter hvad der kommer først. Efter hvert brug Første måned eller 20 timer Hver 3 måned eller 50 timer Hver 6 måned eller efter 100 timer Hvert år eller

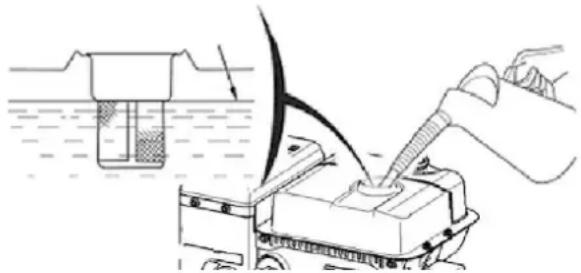

Rens- X ● Benzin Kontrollere- Hvert andet år (Udskift om nødvendigt) Påfyldning af benzin Med motoren slukket, fjern tankdækslet og kontrollere benzinniveauet. Påfyld benzin, hvis benzin niveauet er for lavt. ADVARSEL: Benzin er letantændelig og dampene er meget eksplosive. Du kan blive alvorligt for- brændt og lide personskade i håndteringen af benzin.

• Stop motoren og hold væk fra varme dele, gnister og flammer

• Brug altid kun brændstof udendørs.

• Spildt brændstof skal tørres op øjeblikkeligt Sørg altid for tilstrækkeligt med udluftning, hver gang maskinen startes. Lad altid maskinen afkøle. Påfyld benzinen forsigtigt for at undgå at spilde. Påfyld aldrig over max niveau. Efter påfyldningen spænd dækslet forsvarligt igen. Påfyld aldrig brændstof indendørs eller hvor benzindampe kan komme i kontakt med en antændel- seskilde. Hold benzin væk fra husholdningsapparat, vågeblus, grill, el-værktøj, maskinværktøj m.m.11 Anbefaling til brændstof

• Brug altid blyfri 95 eller højere.

• Brug aldrig gammelt og urent brændstof eller blandingsbenzin. Undgå at få snavs eller vand i tanken. Motorolie niveau kontrol For at sikre en korrekt måling af olie niveauet, skal maskinen være slukket og stå på et plant terræn.

• Fjern oliedækslet og aftør oliepinden.

• Indfør og fjern oliepinden for at kontrollere olie niveauet. Olie niveauet skal befinde sig in- denfor det angivne interval på enden af pinden. Advarsel! påfyld aldrig olie over intervallet, da dette vil ødelægge motoren.

• Er olie niveauet under intervallet skal der påfyldes olie type SAE 10 W-30

• Efter påfyldningen spænd dækslet forsvarligt på igen Motorolie skift Dræn den brugte olie, mens motoren er varm. Varm olien er mere flydende end kold, hvilket giver et bedre resultat.

• Stil en egnet beholder under motoren til at opfange den brugte olie. Fjern derefter olie- dækslet og bundproppen.

• Sikre at motoren er helt tømt for brugt olie, stram derefter bundproppen og oliedækslet fast.

• Sørg for at den brugte motorolie bliver bortskaffet miljørigtigt. Opbevar den brugte olie i en lukket beholder. Olien kan deponeres på genbrugsstationen eller en tankstation. Den brug- te olie må ikke smides i affaldet, hældes på jorden, eller afløb.

• Med maskinen på et plant terræn, hæld den nye olie i maskinen.

• Efter påfyldningen spænd dækslet forsvarligt på igen

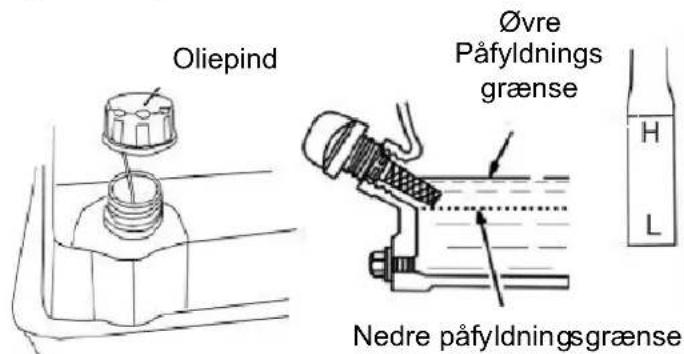

Oliepind Øvre Påfyldnings grænse Nedre påf

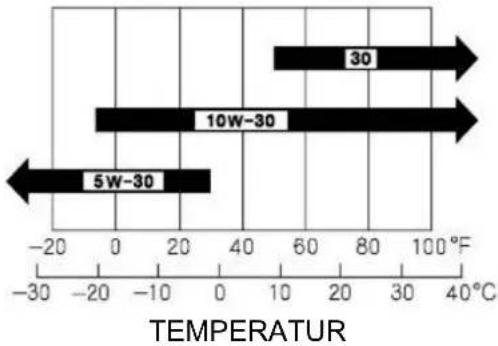

rænse Olie låg Bolt Olie niveau12 Motorolie specifikationer Olie er en vigtig faktor, der påvirker ydelsen af din maskine og dens levetid. Brug 4-takts olie. SAE 10W-30 anbefales til generel brug. Andre olietyper som vist i diagrammet kan også bruges, når den gennemsnitlige temperatur er inden for det anbefalede interval SAE viskositeten SA olie viskositet og service klassificering er i API etiketten på oliebeholderen. Vi anbefaler, at du bruger API SERVICE Kategori SE eller SF olie

TEMPERATUR Vedligeholdelse af tændrør Kontrollér tændrøret for snavs og skidt efter 10 timers drift, hvis nødvendigt rengør snavs og skidt med en kobbertrådsbørste. Derefter vedligeholdes tændrøret efter 50 timers drift. Anbefalet tændrør: Denso W22EP-U eller andre tilsvarende. Bemærk: Et forkert tændrør kan forårsage skade på motoren

• Frakobbel tændrørshætten, og fjern eventuelle snavs omkring tændrørsområdet.

• Fjern tændrøret med en tændrørsnøgle. Undersøg tændrøret.

• Udskift tændrøret, hvis elektroderne er slidte, eller hvis isolatoren er revnet eller krakeleret

• Mål tændrøret elektrodeafstanden med en passende sporvidde.

• Afstanden skal være 0,028 -0,031 i (0,70 til 0,80 mm). Reguler mellemrummet, hvis det er nødvendigt, ved omhyggeligt at bøje elektroderne.

• Monter tændrøret forsigtigt, i hånden, for at undgå gevindet gnaver.

• Når tændrøret sidder korrekt i gevindet, stram med en tændrørsnøgle for at undgå fugt.

• Hvis et brugt tændrør genmonteres, stram 1/8 - 1/4 omgang. Ved nye tændrør, stram 1/2 omgang

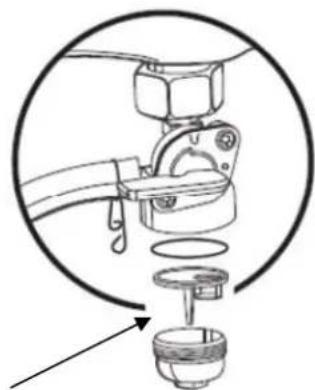

• Monter tændrørshætten. .028-.031 in Tændrør Skruenøgle13 Tømning af sediment kop Sedimentet kop forhindrer snavs og vand i at trænge ind i karburatoren. Hvis motoren ikke har kørt i lang tid, bør sedimentet samlingen renses før brug.

• Drej brændstofhanen til OFF position.

• Fastgør med 10 mm skruenøgle.

• Drej brændstofhanen til ON position og kontrollerer for utætheder.

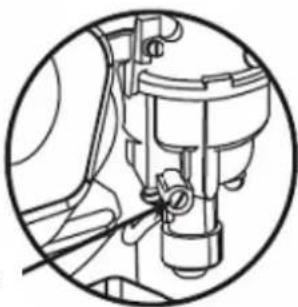

Tømning af karburator

• Løsn skruen på karburatoren.

• Tøm indholdet i egnet beholder. Sikre at karburatoren er fuldstændigt tømt.

• Fastspænd skruen igen.

Forberedelse til langtidsopbevaring Korrekt forberedelse til langtidsopbevaring er afgørende for at holde din maskine fri for rust, korro- sion og forhindre dele og funktioner i at blive slidte. På de følgende sider har vi udarbejdet en be- skrivelse af forskellige procedurer, der vil gøre motoren lettere at starte efter langtidsopbevaring, og forhindre maskinen imod rust under langtidsopbevaringen. Rengøringen Hvis motoren er varm, lad den køle af i mindst en halv time før rengøring. Rengør alle udvendige flader, forsegl eventuelle beskadigede maling, og dæk andre områder, med et tyndt lag olie for at undgå rust. BEMÆRK

• Brug af vandslange eller højtryksrenser kan presse vand ind i luftfilteret udstødning åbning. Vand i luftfilteret eller udstødningen kan trænge ind i cylinder og forårsage skade.

• Vand der kommer i kontakte med en varm motor kan forårsage skade og i værste fald flække aluminiumsdelene i motoren. Hvis motoren har kørt, lad det køle af i mindst en halv time før rengøring. Brændstof Benzin vil oxidere og forringes under langtidsopbevaring. Gammel benzin (mere end 3 måneder gammelt) vil resultere i vanskelig opstart af maskinen, og efterlade slam aflejringer og tilstoppe brændstofsystemet. Hvis din benzin oxiderer og forringes under opbevaring, skal karburatoren og andre komponenter i brændstofsystemet til service eller skal udskiftes. Hvor længe benzinen kan opbevares i din tank og karburator uden at forårsage funktionelle pro- blemer afhænger af de forhold som benzinen har været opbevaret under. Faktorer som blandings- forhold, opbevaringstemperatur, og mængden af benzin efterlad i tanken under opbevaring. Ilten i en delvis fyldt brændstoftank, fremmer brændstofforringelsen. Varme temperaturer forringer også brændstofkvaliteten. Problemer med brændstoffet kan opstå inden for et par måneder, eller min- dre, f.eks. hvis benzinen ikke var frisk, da den påfyldt. Brændstofsystems skader eller problemer med motorens trækkraft, som følge af forsømt eller ukorrekt opbevaring forberedelse er ikke dækket af fabrikationsgarantien. Du kan udvide brænd- stofholdbarheden ved at tilføje et brændstof additiver, derfor forlænger benzinens holdbarhed, eller du kan undgå brændstof forringelse problemer ved at tømme brændstoftanken og karburatoren inden langtidsopbevaring. Benzin må ikke opbevares i motoren i mere end 3 måneder! Tilføj brændstof additiver for at forlænge brændstof levetid Når du tilføjer brændstof additiver i benzinen, påfyld frisk benzin, hvis tanken kun er delvist fyldt. Luft i tanken vil øge brændstofforringelsen under opbevaring. Hvis du har opbevaret en dunk med benzin, sikre dig at indholdet ikke er oxideret eller på anden måde er blevet forringet under opbe- varingen.

• Følg anvisningen fra fabrikanten, når du påfylder brændstof additiver i benzinen.

• Efter påfyldning af brændstof-additivet. Lad da motoren kører i tomgang i 10 minutter, dette er for at sikre, at blandingen er blevet omdelt i hele motorblokken og især i karburatoren.

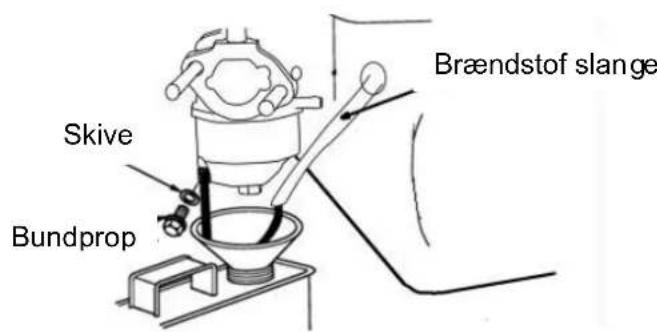

• Stop motoren, og drej brændstofventil i OFF position.15 Tømning af brændstoftanken og karburatoren

• Anbring en godkendt benzin beholder under karburatoren, og brug en tragt for at undgå at spilde brændstof.

• Afmonter brændstofslange på karburatoren og sæt slangen ned i beholderen og tøm. Der- efter fjernes karburator bolten og tømmes. Vi anbefaler først at dræne brændstoftank og dernæst karburatoren.

• Efter at hele indholdet i tanken er tømt ned i beholderen. Fastgør karburator bolten og tilslut brændstof slange igen. Sikre, at både bolt og slange er forsvarligt lukket. Forholdsregler imod fugtig

1. Skift af motorolie.

4. Træk i rekylstarteren flere gange for at fordele olien i cylinderen.

5. Geninstaller tændrøret.

6. Træk forsigtigt i rekylstarteren, indtil der mærkes modstand. Dette vil lukke ventilerne, så

fugten ikke kan komme ind i cylinder. Lad startsnoren forsigtigt glide tilbage i startposition. Hvis du opbevarer maskinen med benzin i brændstoftanken og karburatoren, er det vigtigt at redu- cere risikoen for benzin dampe antændelse. Vælg et godt ventileret rum for opbevaringen, langt væk fra et hvert apparat, såsom en ovn, vandvarmer eller tørretumbler undgå enhver placering med elektrisk motor, eller hvor el-værktøj drives.

• Hvis det er muligt, undgå opbevaring områder med høj luftfugtighed, fordi luftfugtigheden øger risikoen for rust og korrosion.

• Sørg for, at alt brændstof er tømt fra brændstoftanken, med henblik på at minimere risikoen for brændstoflækage.

• Anbring udstyr, så motoren er placeret på plan. Tiltning af maskinen kan forårsage brænd- stof eller olie lækage. Dæk motoren og udstødning til, for at forhindre maskinen i at samle støv. Bemærk, at en varm motor og udstødning kan antænde eller smelte overdækningen. Brug ikke plastik materiale til overdækning af maskinen. Overdækning lavet af materiale ikke porøst materiale kan give fugt om- kring motoren og derved fremme rust og korrosion. Skive Brændstof slan

p16 Klargøring af maskinen efter en lang tids opbevaring Tjek din motor, som beskrevet under punktet vedligeholdelse Hvis maskinen er blevet tømt for brændstof inden opbevaring, påfyldes frisk benzin i tanken. Hvis der er en rest af noget opbevaret din benzin i din benzindunk, bortskaf dette og påfyld nye frisk benzin. Benzin vil oxidere og forringes under langtidsopbevaring, hvilket vanskeliggøre starten første gang. Hvis cylinderne er belagt med olie under opbevaring kan motoren ved første start udskyde lidt sort røg. Dette er normalt. Oplagringsperiode i forhold til sidste brug. Mindre end 1-måned

• Ingen særlig forberedelse er nødvendig. 1 til 2 måneder

• Påfyld frisk benzin og tilføje additiv 2 måneder til 1 år

• Påfyld frisk benzin og tilføje additiv

• Tøm brændstof fra karburatoren.

• Rengør brændstof sedimentsamlingen. 1 år eller mere

• Tøm brændstoftanken.

• Tøm brændstof fra karburatoren.

• Rengør brændstof sedimentsamlingen.

• Læg en spiseskefuld motorolie i tændrørs cylinderen. Træk i rekylstarter til fordele olien.

• Isæt tændrøret igen.

rbejdshøjde 51 cm Kapacitet 1700 m2/time17

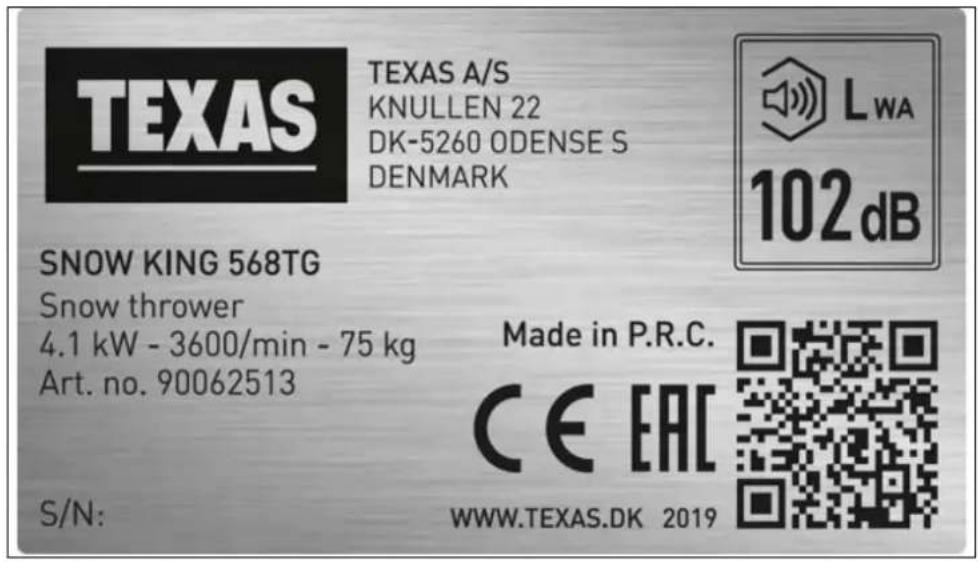

10. Identifikationsmærkatet

Du vil finde maskinens identifikationsmærkat ved motoren. Informationerne på mærkatet kan sene- re hjælpe dig ved reservedelsbestillingen. Note informationerne i nedenstående felt:

Problem Mulig årsag Løsning Maskinen rydder ikke sneen Sikringsboltene er knækket i sneglen Udskift Tragten er blokeret Stop motoren og rens Tilkoblingskablet til sneglen er for slap Juster kablet på håndtaget Defekt kilerem Udskift Maskinen kører ikke Koblingskablet er for slapt Stram koblingskablet Defekt kilerem Udskift Kraftige vibrationer Løse dele eller beskadiget snegl Stop motoren omgående og stramt løse bolte og møtrikker. Reparer sneglen Stramt gearskifte Koblingskablet er ikke justeret korrekt Juster Træksystemet er iset til.
