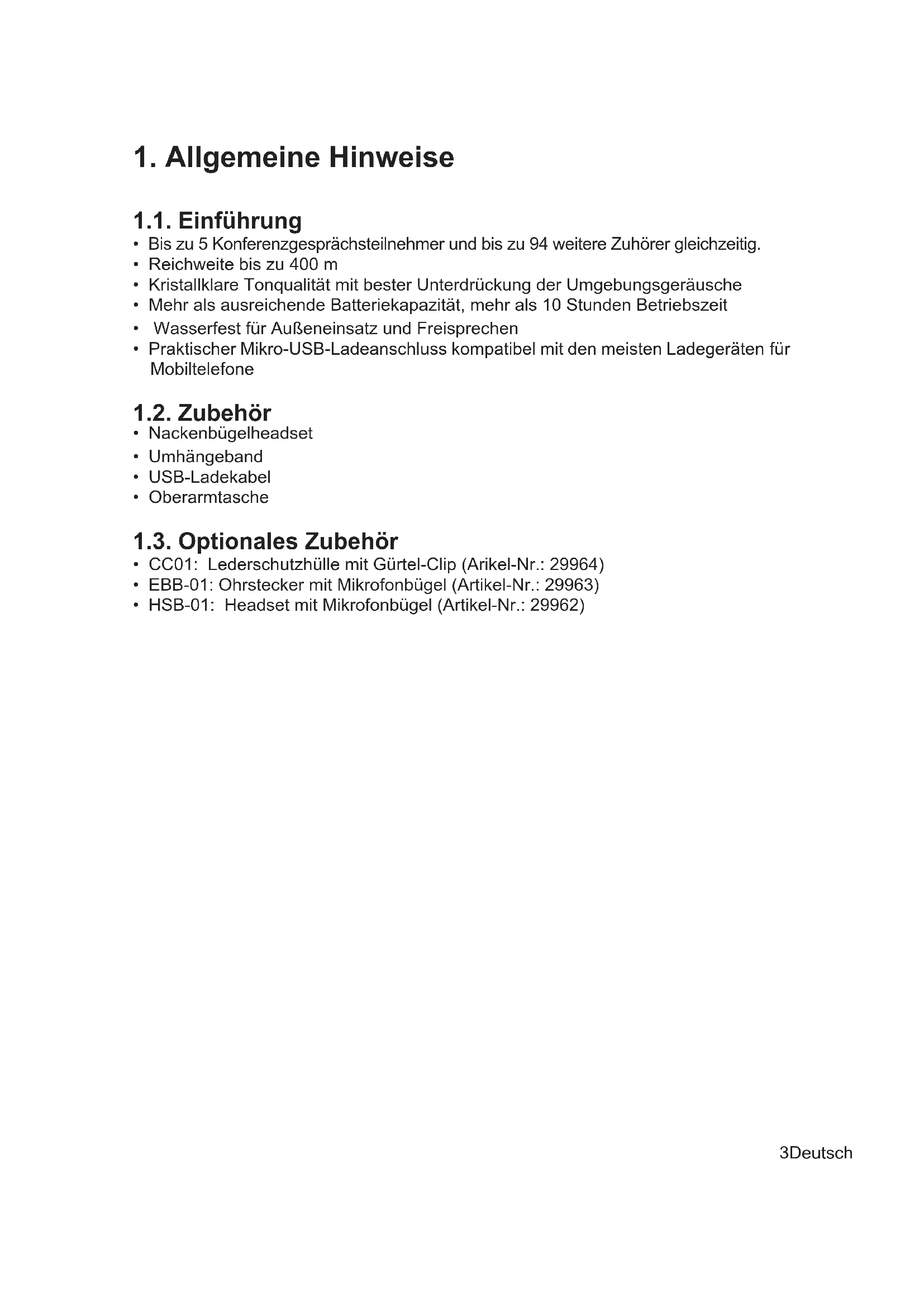

1. Allgemeine Hinweise

1.1. Einführung

• Bis zu 5 Konferenzgesprachsteilnehmer und bis zu 94 weitere Zuhörer gemeinschaft.
• Reichweite bis zu 400 m
• Kristallklare Tonqualität mit bester Unterrückung der Umgebungsgeräusche
• Mehr als ausreichende Batteriekapazität, mehr als 10 Stunden Betriebszeit
• Wasserfest für Außeneinsatz und Freisprechen
• Praktischer Mikro-USB-Ladeanschluss kompatibel mit den meisten Ladegeräten für Mobiletelefone

1.2.Zubehör

• Nackenbügelheadset
  Umhanggeband
• USB-Ladekabel
• Oberarmtasche

1.3. Optionales Zubehör

CC01: Lederschutzhülle mit Gürtel-Clip (Ariel-Nr.: 29964)
- EBB-01: Ohrstecker mit Mikrofonbügel (Article-Nr.: 29963)
HSB-01: Headset mit Mikrofonbugel (Article-Nr.: 29962)

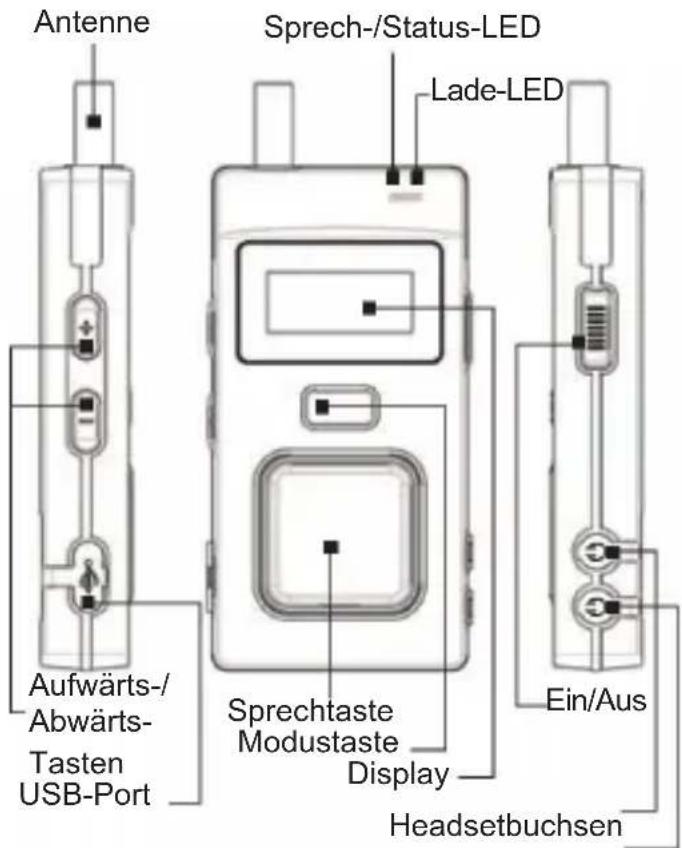

2. Bedienelemente und Anzeigen

3. Bedienungshinweise

Laden Sie das Gerät vor der ersten Benutzung vollständig auf.

3.1. Ein/Aus

Halten Sie „PWR" (Power) für 3 Sekunden gedrückt, um das Gerät einzuschalten.

Das Gerät startet mit dem zuletzt gewählten Lautstärkepegel.

Anschließlich halten Sie „Power" wieder für 3 Sekunden gedrück, um das Gerätauszuschalten.

3.2. Senden und Empfangen

Mit unseren Multicom Funkgeräten ist es möglich 5 Personen im Konferenzmodus miteinander zu verbinden. Bis zu weitere 94 Personen können als Zuhörer bereits falls an der Konferenz teilnehmer.

Alle Funkgeräte müssen die gleiche Gruppe, aber unterschiedliche IDs gewählt haben. Es muss außer dem ein Funkgerät mit der ID „00“ konfi guriert werden, dies ist das Master-Funkgerät. Wie Gruppe und ID konfi guriert werden fienden Sie in den Kapiteln „3.4.1. Gruppenwahl“ auf Seite 6 bzw. „3.4.2. ID-Wahl“ auf Seite 6.

Unser 3er Set ist bereits vorkonfi guriert, so dass dies entfällt.

Im Master-Funkgerät mit der ID „00“ sind Senden und Empfangen automatisch aktiviert. Alle anderen Geräte in der Gruppe können eine Übertragung aktivieren und

4 Deutsch

deaktivieren, indem die Sprechtaste „Talk“ für 2 Sekunden gedrück wird. Der Status wird durch das Sprechsymbol „Talk“ oben links im Display angezeigt. Der Empfang ist stets aktiviert, solange das Funkerat eingeschaltet ist.

Um Ihr Headset anzuschreiben konnen Sie einen beliebigen Headsetanschluss verwenden. Die beiden Anschüsse sind absolut gleichwertig.

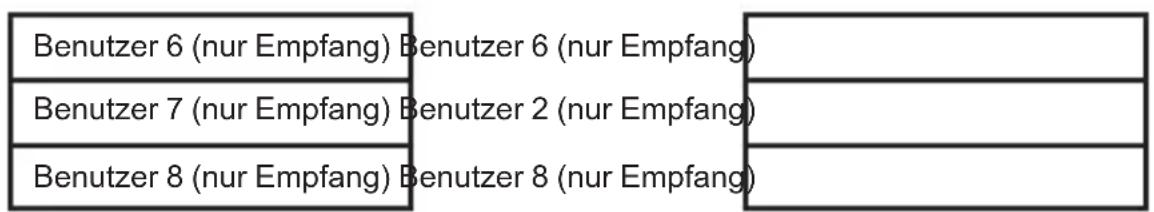

3.2.1. Spechliste

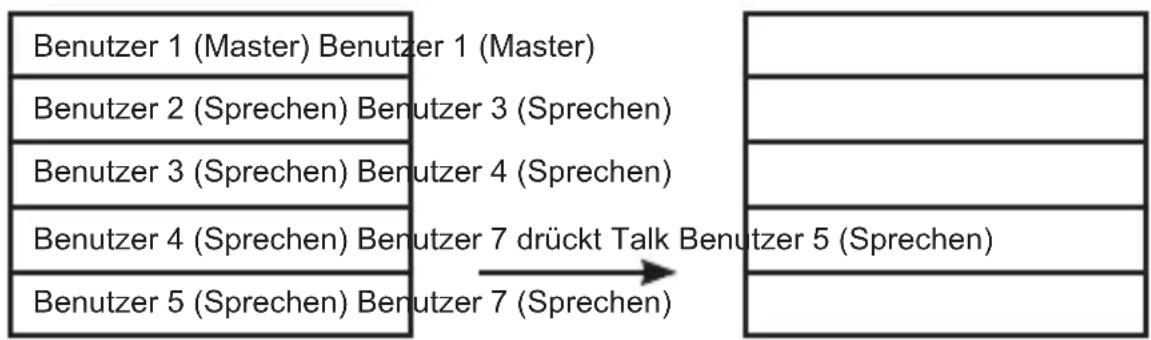

5 Geräte in einer Gruppe können gleichzeitig sprechen, während bis zu 94 Geräte zuhören können. Sobald 5 Geräte sprechen, wird im Display „PTT1" angezeigt. Aktiviert nun einer der Zuhörer „Talk“, so wird das am langsten sprechende Gerät von der Sprechliste halten. Auf thisem Gerät wird ein Signalton gehört.

Drückt nun ein anderer Benutzer „Talk“, so wird Benutzer 3 von der Liste entfernt usw.

Für den Fall, dass Benutzer 7 nur eine kurze Durchsage machen wollen, muss er „Talk" deaktivieren. Auf diese Weise kann Benutzer 2 wieder sprechen, ohne dass noch etwa von der Spechliste halten wird.

Die obige listened nur ein Beispiel und kann auf bis zu 99 Benutzern erweitert werden.

In einigen Fällen ist es sinnvoll, eine der Benutzer auf „Nur Empfang“ zu beschränken. Zur Aktivierung dieser Funktion siehe Kapitel „3.4.5. Nur Empfang (PTT EIN/AUS)" auf Seite 7

3.3. Lautstärke erhöhen/verringern

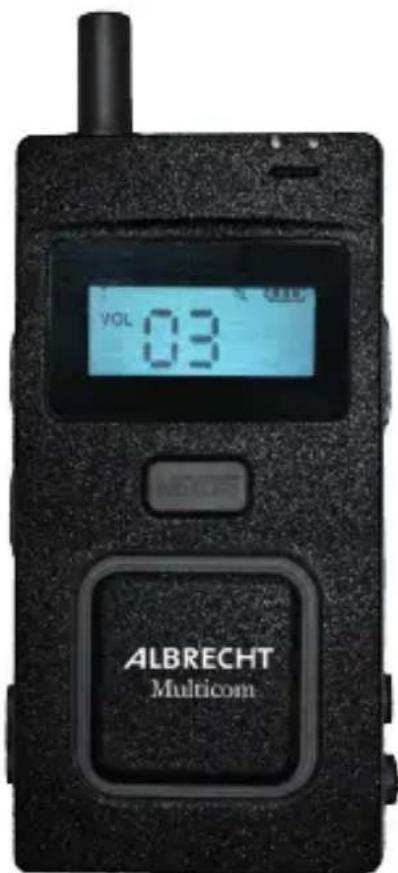

Der Lautstärkepegel kann in 6 Schritten eingestellt werden.

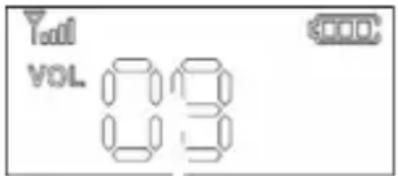

Drucken Sie , um die Lautstärke zu erhöhen und , um die Lautstärke zu verringern.

Der Lautstärkepegel kann von 0 - 6 von niedrig zu hoch eingestellt werden.

3.4. Menu

Die Menüeinstellungen konnen durch mehrfaches kurzes Drucken der Menütaste angezeigt werden. Zum Ändern der Einstellungen halten Sie die Menütaste für 3 Sekunden gedrückt, bis GRP blinkt. Mit mehrfachem Tastendruck auf die Menütaste durchlaufen Sie die Menüoptionen. Zum Ändern einer Einstellung drucken Sie oder . Zum Bestätigen der Einstellungen warten Sie 3 Sekunden ab, bis das Gerät das Menu verlässst und die Einstellungen speichert oder halten Sie die Menütaste für 2 Sekunden gedrückt.

3.4.1. Gruppenwahr

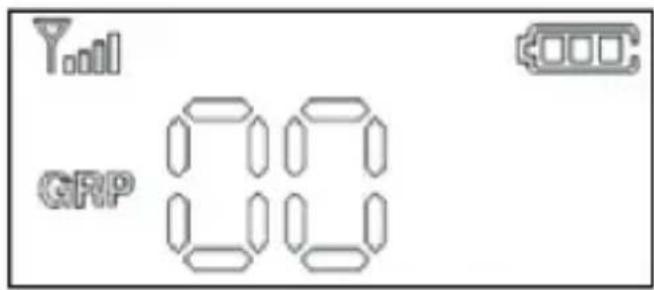

Gruppennummern von 0 - 39 sind verfügbar.

Jedes Funker at er Kommunikationsgruppe musd die gleiche Gruppennummer haben.

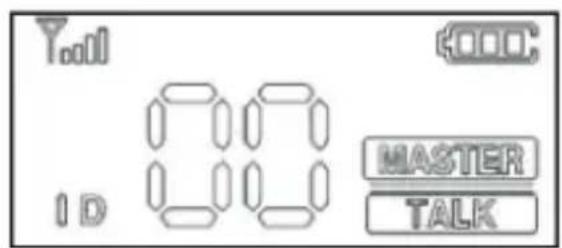

3.4.2. ID-Wahl

In einer Gruppe muss jeder Funktion fällig.

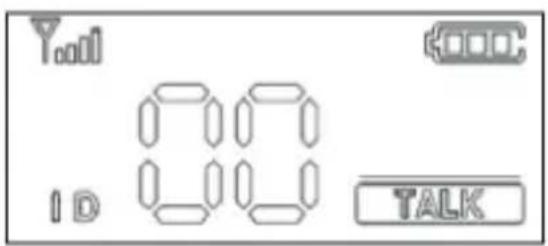

Die ID „00" wird das Master-Funkgerät einer Gruppe und jeder Gruppe muss ein Master-Funkgerät mit ID „00" haben. „MASTER" und „TALK" werden im Display angezeigt, sobald die ID „00" eingestellt ist.

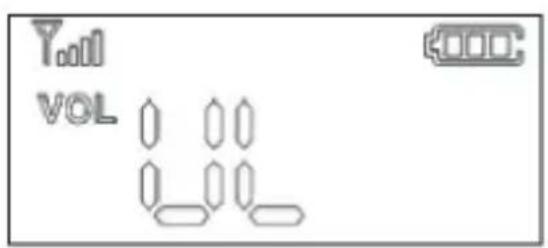

3.4.3. Audioausgang hoch/niedrig

Die Einstellung das Audioausgangs ändert alle Lautstärkepegel des Geräts auf einen höheren bzw. niedrigeren Pegel. Die Optionen UL und UH stehen zur Verfügung. Wenn Sie das Funkgerät in einer sehr lauten Umgebung verwenden, so erhöhen Sie die Lautstärke durch Auswahl von UH. UL ist die Standardeinstellung.

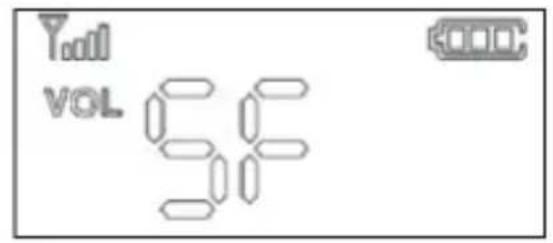

3.4.4. Mithoren ein/aus

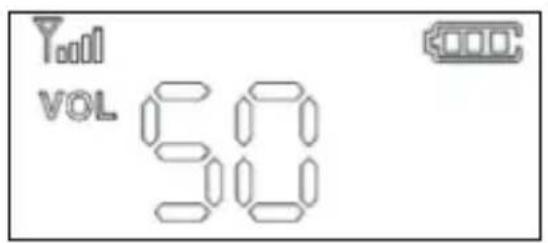

Mit der aktivierten Mithörfungtion horen Sie ihre eigene Stimme im Hintergrund. Dies ist als eine Selfüberwachung hilfreich. Zur Aktivierung dieser Funktion wahren Sie SO. SF ist die Standardeinstellung.

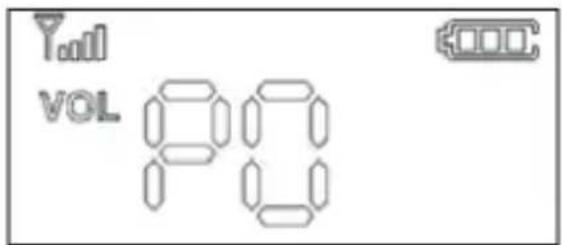

3.4.5. Nur Empfang (PTT EIN/AUS)

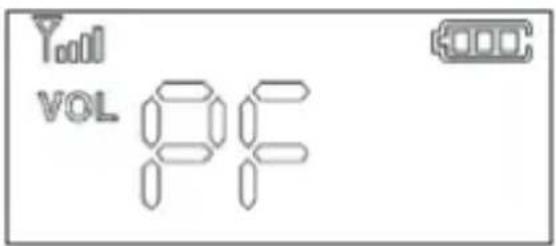

In einigen Gruppen ist es hilfreich, eine Geräte auf „Nur Empfang“ einzustellen. Diese Geräte können nicht mit der Sprechtaste in den Sprechmodus umschaften. Zur Aktivierung des Modus „Nur Empfang“ wahren Sie PF. PO ist die Standardeinstellung.

3.4.6. Mikrofonempfündlichkeit

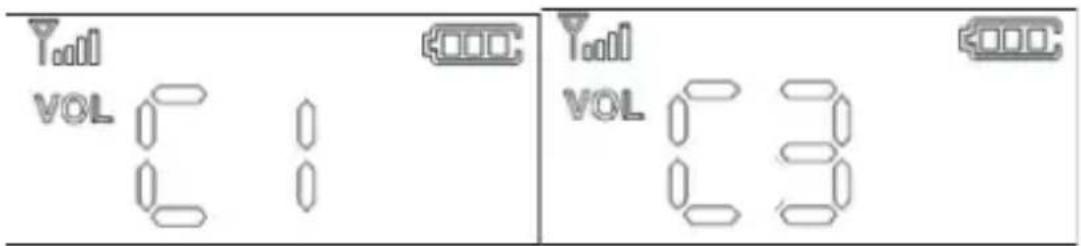

Durch Änderung der Mikrofonempf ndlichkeit konnen Sie einstellen, wie laut andere Benutzer Sie horen. Die hochste Empf ndlichkeitsstufe ist C5, C1 ist die niedrigste Stufe. C1 ist die Standardeinstellung.

Hinweis: Nicht nur die Lautstärke Ihrer Stimmeändert sich, sondern ebenfls die Umgebungsgeräusache, die vom Mikrofon aufgenommen werden. Daher empfehlen wir, die Empfi ndlichkeit in einer lauten Umgebung niedriger einzustellen und in einer ruhigen Umgebung hoher.

4. Akku

Der Lithium-Ionen-Akku mit 3,7 V/1100 mA ist im Gerät integriert.

Schlieben Sie das USB-Ladekabel am USB-Port an, um den Akku zu laden.

Die Lade-LED oben rechts auf dem Gerät blinkt während des Ladezyklus und erlischt, sobald der Akku vollständig geladen ist.

5. Technische Daten

Funkfrequenztyp ISM 2403 MHz - 2480 MHz
Typ Funksender/Empfänger
Funk ISM 2,4 GHz: FSK mit Frequenzsprung
Ausgangsleistung 100 mW
Sprach-Codec 16-Bit/16 kHz
Tx max. Ausgangsleistung 100 mW
Rx-Empfindlichkeit -95 dBm
Sprachlatenz < 35 ms
Anzahl Kanäle 78 Kanäle
Kanalabstand 2 MHz
Datenübertragungsrate 2 Mbps
Bandbreite 2 MHz
Akku Lithium-lonen-Akku mit 3,7 V/1100 mA
Antenne Integrierte Wendeantenne
Sprechzeit	10 Std. typisch
Leistungsaufnahme	Durchschnittlich 100 mA
Reichweite	100 m in Gebäuden 400 m in freiem Feld
Frequenzgang 50 Hz - 7 kHz
Höchstzahl Benutzer	99 insgesamt, 5 sprechen, 94 horen
Abmessungen/Gewicht 98 mm (H) x 49 mm (B) x 17 mm (T)/88 g
Audioeingang -34 dB bei 2,2 kΩ
Audioausgang 50 mW max. bei 33 Ω Mono
LEDs Status-LED, Sprech-LED, Lade-LED
Alarm bei niedriger Akkukapazität Signalton
Wasserfestigkeit Wasserfest

6. Europäische Garantie von 2 Jahren

Der Vertriebshandlender, Handler oder Einzelhandel garantiert dem ersten Einzelhandelskauf der these Products, dass, falls sich diese Produkte oder ein Teil davon innerhalb von 2 Jahren nach dem ersten Kauf bei normaler Nutzung und unter normalen Umständen aufgrund eines Materialfehlers oder fehlerhafter Verarbeitung als defekt erweit, solch ein bzw. solche Defekt(e) nach Ermessen des Unternehmens durch Reparatur oder Austausch gegen ein neues oder aufbereitetes Produkt behoben wird/werden, ohne dass dem Kunden dadurch Kosten für Ersatzteile oder Arbeit entstehen. Um Reparatur oder Ersatz gemäß diesen Garantiebestimmungen zu erhalten, muss diese Produkte mit Garantienachweis (z. B. Rechnung mit Verkaufsdatum), Spezifizierung des/r Defekte(s) beim Lieferanten, Handler oder seinem autorisierten Service-Center eingereicht werden.

Die Firma übernimmt keine Haftung für die Kommunikationsreichweite dieser Produkte. Die Garantie gilt nicht für Produkte oder Teile davon die nach Ermessen der Firma durch Veränderungen am Gerät, falsche Installation, falsche Handhabung, Missbrauch, Fahrlösigkeit, Unfall oder durch Entfernen oder Unkenntlichmachung der Fabrik-Seriennummer/des Barcodes Schaden erlitten haben. Die Gewährleistungs erstreckt sich nicht auf Zubehörteile oder Probleme, die auf nicht autorisiertes oder nicht empfehlenes Zubehör wie Batterien, externe Stromversorgungen und durch externe Stromversorgungen verursichte Überspannung, Glühbirnen, defekte Antennen, defekte Gürtelhalter, defekte oder beschädigte Acrylglasfenster und Gehäuseteile zurückzufahren sind.

Wenden Sie sichitte an Ihren Fachhandel oder den Verkaufer Ihres Funkgerates. Wenn Sie das Funkerat in Deutschland gekauft haben, konnen Sie es auch direkt an unseren Service-Partner schicken (Adresse siehe letzte Seite).

7. Konformitätserklarung

Importeur: Alan Electronics GmbH

Adresse: Daimlerstraße 1k, 63303 Dreieich

Produkname: Multicom

Produkttyp: 2,4 GHz ISM-Band Transceiver

Marke: ALBRECHT

Das oben beschriebene Produkt entspricht unseren technischen Konstruktionunterlagen und Prüfberichten, erfüllt die wesentlichen Anforderungen der R&TTE Richtlinie der Europäischen Union 1999/5/EC, der EMV Richtlinie 2004/108/EC, der Niederspannungsrichtlinie 2006/95/EC. Gemäß Anhang III der R&TTE Richtlinie wurden die folgenden harmonisierten Normen zur Beurteilung der Konformität des Produkts herangezogen:

Standard Version
EN 301 489-1 V1.9.2:2011
EN 301 489-17 V2.2.1:2012
EN 300 328 V1.8.1:2012
EN 60950-1 2006+A11:2009+A1:2010+A12:2011

Alan Electronics GmbH

15.04.2016

Dipl. Ing(FH) Norbert Dau

7.1. Service-Hinweise und Dokumentation

Unsere technische Dokumentation wird regelmäßig aktualisiert. Sie können jederzeit die neuesten Versionen von Bedienungsanleitungen, technischen Dokumenten, die zweisprachige Originalkonformitätserklung sowie Wartungshinweise und Antwerten auf möglich gestellte Fragen von unserem Server unter der folgenden Adresse herunterlagen:

http://www.service.alan-electronics.de

Konsultieren Sie bei Problemenitte die Wartungshinweise oder die Antwerten auf haufig gestellte Fragen (FAQ), bevor Sie Ihr Gerät in die Service-Zentrale einschicken.

7.1. Entsorgung defekter elektronischer Antikel

Gemäß der europäischen WEEE-Richtlinie darüber elektronische Altgeräte nicht mehr über den Hausmull entsorgt werden. Die örtlichen Gemeinden stellen Behälter für die Entsorgung von Elektronikschrott bereit.itte nutzen Sie diese Möglichkeit, es ist Ihr Beitrag für eine ordnungsgemäß Verwertung von elektronischen Material, und es kostet Sie nichts!

Service-Partner in Deutschland (nur für in Deutschland verkaufte Funkgeräte):

Alan Service

c/o Transerv2000 Repair Service GmbH & Co. KG

Servicecenter Frankfurt

Robert-Bosch-Str. 35

D-64625 Bensheim

Reparaturen und technische Fragen:

Tel.: (+49) (0) 6251 9856 0 55

E-Mail: [e-mail]

In anderen Ländern wenden Sie sich bei technischen Problemenitte an ihren örtlichen Fachhandel.

Druckfehler vorbehalten.
