BEDIENUNGSANLEITUNG ICD1010 Soundmaster

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten und Verpackungen, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie Ihre Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Gefahr elektrischer Schläge Gerät nicht öffnen! Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich ab- geben wo Batterien und Akkus der betreffenden Art verkauf werden. Batterien und Akkus bitte nur in entladenem Zustand abgeben. *) gekennzeichnet mit Cd = Cadmium, Hg =Quecksilber, Pb = Blei

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.

• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.

• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

• Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.

• Niemals mit Feuchtigkeit in Verbindung bringen.

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.

• Betreiben Sie das Gerät nur in einem gemäßigten Klima.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.

• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.

• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.

• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.

• Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.

• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.

• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.

• Decken Sie niemals die Belüftungsöffnungen zu!!!

• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.

• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.

• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.ICD1010 / Deutsche Bedienungsanleitung

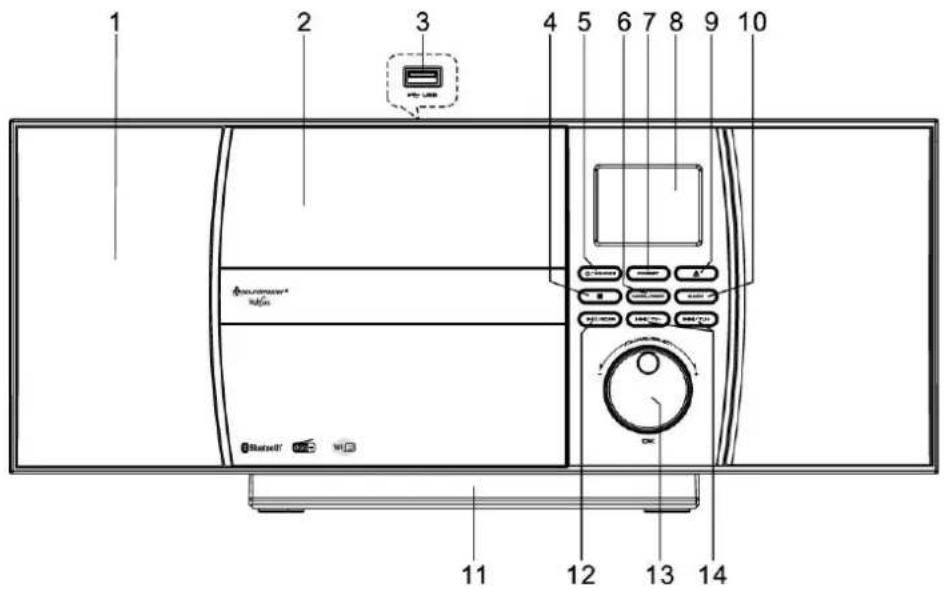

USB-Buchse (Oberseite)

Abnehmbarer Standfuß

NAVIGATE/OK/LAUTSTÄRKE Knopf

AUX-IN BuchseICD1010 / Deutsche Bedienungsanleitung

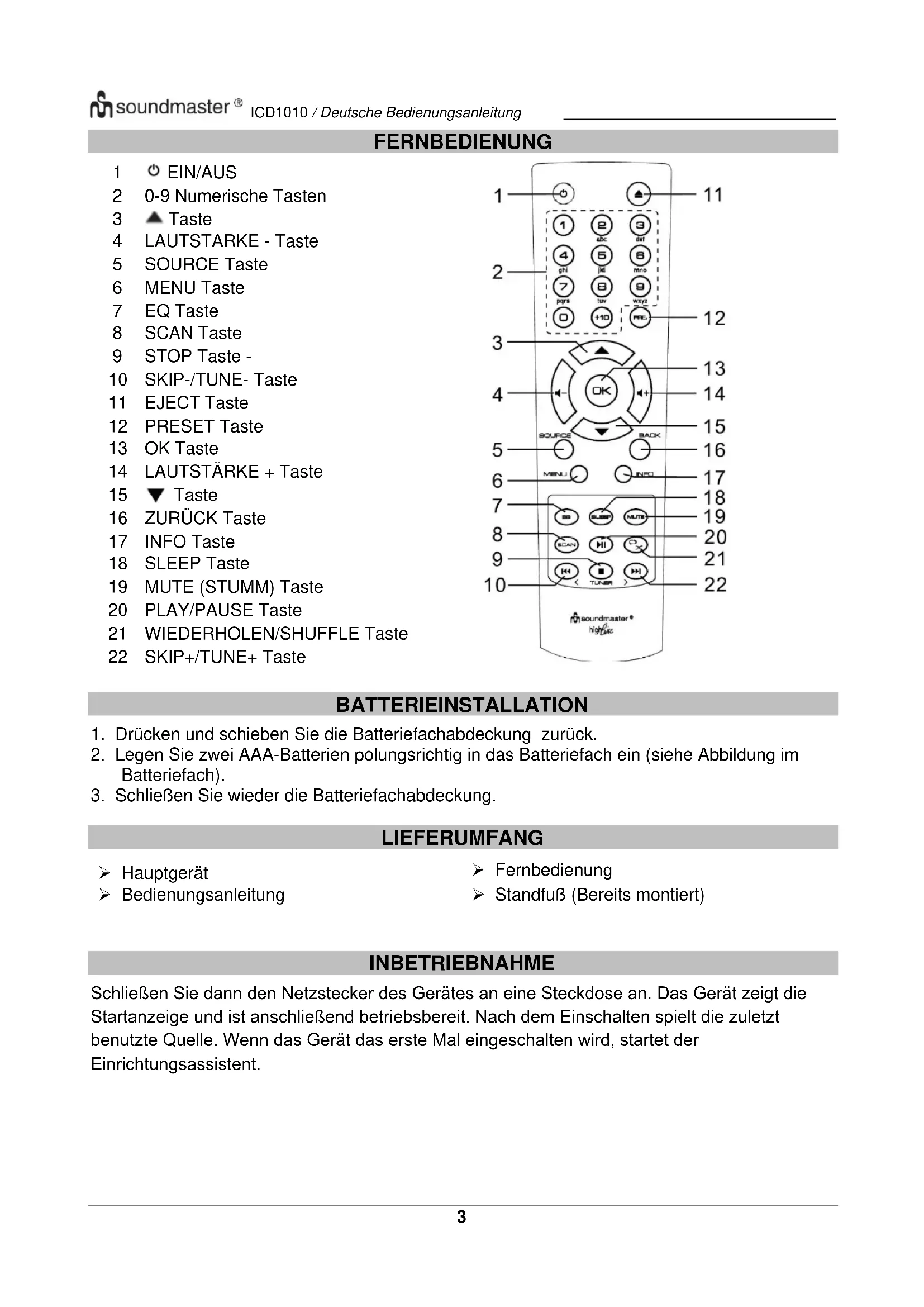

1. Drücken und schieben Sie die Batteriefachabdeckung zurück.

2. Legen Sie zwei AAA-Batterien polungsrichtig in das Batteriefach ein (siehe Abbildung im

3. Schließen Sie wieder die Batteriefachabdeckung.

LIEFERUMFANG ➢ Hauptgerät ➢ Fernbedienung ➢ Bedienungsanleitung ➢ Standfuß (Bereits montiert)

INBETRIEBNAHME Schließen Sie dann den Netzstecker des Gerätes an eine Steckdose an. Das Gerät zeigt die Startanzeige und ist anschließend betriebsbereit. Nach dem Einschalten spielt die zuletzt benutzte Quelle. Wenn das Gerät das erste Mal eingeschalten wird, startet der Einrichtungsassistent.ICD1010 / Deutsche Bedienungsanleitung

• Lassen Sie Vorsicht walten um das Gerät (2.1Kg) während der Montage vor dem Herunterfallen zu schützen.

• Prüfen Sie vor der Montage die Tragfähigkeit der Wand und stellen Sie sicher, dass sich keine Wasser- oder Stromleitungen unter den Bohrlöchern befinden. (Falls Sie unsicher sind, holen Sie sich Rat von einem Fachmann)

• Schrauben und Dübel für die Montage sind nicht im Lieferumfang enthalten.

• Prüfen Sie die in der Wand montierten Schrauben auf festen Sitz. Montage Schritte Verwenden Sie geeignete Schrauben und Dübel für die Montage. Die Maße der Schrauben können Sie nebenstehender Grafik entnehmen.

Verwenden Sie ein Stück Papier als Bohrschablone und zeichnen Sie die Löcher in ca. 160mm Abstand an. Befestigen Sie anschließend die Bohrschablone in horizontaler Position an der Wand. (Wie abgebildet) und Bohren Sie die beiden Löcher.

Befestigen Sie, unter Verwendung von geeigneten Dübeln, die Schrauben wie in den Bildern gezeigt

Nehmen Sie den Stand Fuß des Gerätes ab, indem Sie die Beiden Verriegelungen an der Unterseite des Standfußes vom Gerät wegziehen. Schieben Sie den Stand Fuß nach hinten und ziehen ihn ab. Nun können sie Ihr Gerät wie im Bild gezeigt aufhängen

Wandoberfläche Papier Wandoberfläche WandoberflächeICD1010 / Deutsche Bedienungsanleitung

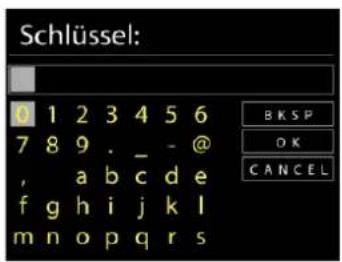

NETZWERKVERBINDUNG VORBEREITEN Vergewissern Sie sich, dass Sie das WLAN Netzwerk eingerichtet haben und über die WEP-, WPA- und WPA2-Passwörter zum Aktivieren der Verbindung verfügen.

Sie können die WPS-Funktion (Wi-Fi Protected Setup) auch für die Kopplung des Netzwerkgeräts mit dem Internetradio verwenden. Überprüfen Sie, ob die Indikatoren am Netzwerkgerät den entsprechenden Status anzeigen. INSTALLATION Hinweis: Wird der Einrichtungsassistent ohne Netzwerkeinrichtung vorzeitig abgebrochen, wird vom Gerät ein eigener Wifi Zugang generiert, damit das Gerät über die UNDOK-APP konfiguriert werden kann. Netzwerkverbindungsindikator: = Netzwerkverbindung hergestellt = Netzwerkverbindung nicht hergestellt Sprachen Wählen Sie die Menüsprache aus. Datenschutzgrundverordnung (DSGVO) Bei der Erstinstallation oder nach dem Zurücksetzen in die Werkseinstellung erscheint im Display die Datenschutzrichtlinie. Damit die Installation fortgesetzt werden kann bestätigen Sie diese Bitte mit der „OK“ Taste. Weitere Informationen finden Sie unter www.frontiersmart.com/privacy Einrichtungsassistent Wählen Sie “JA” um den Einrichtungsassistenten zu starten. Uhrzeit / Datum / Anzeigeformat Wählen Sie 12 oder 24 als Uhrzeitformat aus.

Automatische Aktualisierung Datum und Uhrzeit können manuell oder automatisch via DAB, UKW oder Netzwerkverbindung aktualisiert werden. Die automatische Aktualisierung erfolgt mit Daten, die via DAB, UKW oder das Internet übertragen werden. Die Uhrzeit wird nur in einem bestimmten Modus aktualisiert. Sie sollten daher einen Modus auswählen, den Sie regelmäßig verwenden. DAB und UKW verwenden Zeitsignal- und Funkübertragung. Das Netzwerk verwendet ein Zeitsignal, das in einem beliebigen Netzwerkverbindungsmodus vom Internetradioportal gesendet wird. Zeitzone / Sommerzeit Stellen Sie Ihre Zeitzone ein. Falls in Ihrem Land aktuell die Sommerzeit verwendet wird, wählen Sie die Option der Sommerzeit.ICD1010 / Deutsche Bedienungsanleitung

Manuelle Aktualisierung Falls Sie die Option “Keine Aktualisierung auswählen“, werden Sie aufgefordert, die Uhrzeit und das Datum manuell einzustellen. Datum und Uhrzeit werden in den Formaten tt-mm-jjjj und hh:mm angezeigt. Der aktivierte Wert blinkt. Stellen Sie den Wert mit „ / “ ein. Drücken Sie nach der Einstellung eines Wertes den „OK“ Knopf, um zum nächsten Wert zu gelangen. Netzwerk Netzwerkverbindung halten Wählen Sie diese Option um das Gerät im Standby mit dem Netzwerk in Verbindung zu halten, dadurch verbindet sich das Gerät schneller mit dem Internet, es kann mittels UNDOK APP eingeschalten werden, allerdings ist die Standby -Leistungsaufnahme höher. Suche nach dem Netzwerk Das Gerät ist mit allen herkömmlichen Netzwerkprotokollen und Verschlüsselungs- Methoden kompatibel. Er sucht nach verfügbaren Netzwerken und listet diese für die Auswahl auf. Im nächsten Schritt werden Sie aufgefordert, die Verschlüsselung einzugeben. Um das Passwort des Netzwerks einzugeben, verwenden Sie den Navigationsregler und bewegen Sie den Cursor durch die Zeichen; drücken Sie „OK“ zum Bestätigen. Es gibt drei Möglichkeiten, den Cursor innerhalb des Passworts rückwärts bis vor das erste Zeichen zu navigieren – Rücktaste, OK und Abbrechen.

WPS-verschlüsseltes Netzwerk Falls Ihr Netzwerkgerät die WPS-Funktion unterstützt, erscheint vor der SSID (Name des Netzwerkgeräts) [WPS]. Treffen Sie je nach Anforderung die entsprechende Auswahl.

Push button - WPS-Schnelltaste am Gerät Sie werden aufgefordert, die Verbindungstaste am Router zu drücken. Der Tuner sucht dann nach dem verbindungsbereiten Netzwerk und stellt die Verbindung her.

Pin Das Gerät erzeugt einen 8-stelligen Code, geben sie diesen Code am Router ein.ICD1010 / Deutsche Bedienungsanleitung

Skip WPS - WPS überspringen Geben Sie das Passwort wie bei einem herkömmlich verschlüsselten Netzwerk ein. Nähere Informationen zur Einrichtung eines WPS-verschlüsselten Netzwerks finden Sie in der Gebrauchsanleitung des WPS-Routers. Es wird versucht das ausgewählte Netzwerk zu verbinden. Bei erfolgreichem Setup erscheint die Verbindungsbestätigung. Bei erfolgloser Verbindung kehrt das Gerät zur vorherigen Anzeige zurück und versucht es erneut.

Drücken Sie „OK”, um den Einrichtungsassistent zu schließen.

HAUPTMENÜ Drücken Sie die „SOURCE“ Taste um eine der folgenden Funktionen zu wählen: Internet Radio, Podcasts, DAB, UKW (FM), CD, Musik abspielen (USB), Bluetooth

, Schlummer (Sleep) und Wecker . INTERNET RADIO Das Gerät kann Tausende von Radiosendern und Podcasts aus der ganzen Welt via Breitband-Internetverbindung wiedergeben. Wenn Sie Internetradio auswählen, kontaktiert das Gerät direkt das Frontier Silicon Internetradioportal (unterstützt von Airable), um die Liste der Sender zu abzurufen.

Falls Sie bereits einen Internetradiosender wiedergeben, können Sie die „ “ Taste drücken, um zur vorherigen Menüeinstellung zurückzukehren, anstatt die Taste „MENÜ“ zu drücken und das erste Menü im Internetradiomodus zu öffnen.

• Deutschland Sender aus Deutschland

• Verlauf Wenn Sie den Internetradiomodus einschalten, wird der zuletzt gehörte Sender ausgewählt. Um einen anderen kürzlich gehörten Sender auszuwählen, klicken Sie hier, um die ausgewählten Sender aufzulisten. Die zuletzt angehörten Sender erscheinen ganz oben in der Liste.ICD1010 / Deutsche Bedienungsanleitung

• Suche Hier kann nach gewünschten Radiosendern gesucht werden.

• Länder Hier können Radiosender nach Kontinent und Länder ausgewählt werden.

• Populär Hier sind beliebte Radiosender zu sehen.

• Entdecken Hier können Sie Radiosender nach Land, Genre oder Sprache auswählen. Sender speichern – Presets Um einen Internetradiosender zu speichern, drücken und halten Sie die „PRE“ Taste bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplatz aus und bestätigen Sie die Auswahl mit „OK“. Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PRESET“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen. Hinweis: Sie können bis zu 20 Festsender speichern! Informationen zur aktuellen Wiedergabe Während der Wiedergabe werden im Display der Name und die Bezeichnung der Übertragung angezeigt. Um weitere Informationen anzuzeigen, drücken Sie die Taste „INFO“ am Gerät oder auf der Fernbedienung. Mit jedem Drücken der Taste „INFO“ wird nacheinander eine andere Gruppe von Informationen angezeigt: Name/Titel, Genre/Standort, Zuverlässigkeit, Codec/Abtastrate, Wiedergabe-Puffer und aktuelles Datum.

PODCASTS Mit dieser Funktion können Podcasts ausgewählt, gesucht und angehört werden.ICD1010 / Deutsche Bedienungsanleitung

DAB+ (DIGITALRADIO) Im DAB-Modus werden digitale DAB/DAB+ Radiosender empfangen und Informationen bzgl. Sender, Übertragung und Titelwiedergabedauer angezeigt.

• Radiosender suchen Wenn Sie den DAB-Radiomodus das erste Mal einschalten oder die Senderliste leer ist, führt das Gerät einen vollständigen Scan nach verfügbaren Sendern durch. Sie können die Suche auch manuell starten, um die Senderliste aus einem der nachfolgenden Gründe zu aktualisieren:

• Von Zeit zu Zeit sind andere Sender verfügbar.

• Falls der Empfang des ursprünglichen Scans nicht gut war, kann dies dazu führen, dass die Senderliste leer oder unvollständig ist.

• Falls der Empfang einiger Sender schlecht ist (Aussetzer), haben Sie die Möglichkeit, nur die Sender mit guter Signalstärke aufzulisten.

Um die Suche zu starten, drücken Sie die „MENÜ“ Taste auf der Fernbedienung oder drücken und halten Sie die „MENÜ/INFO“ Taste um in das DAB-Menü zu gelangen. Wählen Sie die Option „Vollständiger Suchlauf“ und bestätigen Sie mit „OK“ oder drücken Sie die „SCAN“ Taste auf der Fernbedienung. Nach Abschluss der Sendersuche zeigt das Radio eine Liste aller verfügbaren Sender an. Sender speichern – Presets Um einen DAB-Radiosender zu speichern, drücken und halten Sie die „PRE“ Taste bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplatz aus und bestätigen Sie die Auswahl mit „OK“. Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PRE“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen. Informationen zur aktuellen Wiedergabe Während der Übertragung werden der Sendername und die vom Sender übertragenen DLS- Informationen (Dynamic Label Segment) angezeigt; diese enthalten Echtzeitdaten wie z.B. Sendungsname, Titel und Kontaktinformationen. Stereoübertragungen sind oben im Display mit einem entsprechenden Icon gekennzeichnet. Um weitere Informationen anzuzeigen, drücken Sie die Taste „INFO“ am Gerät oder auf der Fernbedienung.ICD1010 / Deutsche Bedienungsanleitung

• Senderliste Die gefundenen Sender werden in der Senderliste angezeigt.

• Vollständiger Suchlauf Ein vollständiger Sendersuchlauf wird gestartet. Die Sender werden in der Senderliste angezeigt.

• Manuell einstellen Hier haben Sie die Möglichkeit einen Kanal auszuwählen und nur den Suchlauf für diesen Kanal zu starten.

• Senderberreinigung Radiosender, die nicht mehr zu hören oder empfangbar sind, können hier gelöscht werden.

• Lautstärkeanpassung (DRC) Falls Sie in einer lauten Umgebung Musik mit einem hohen Dynamikbereich anhören, können Sie den Audio-Dynamikbereich komprimieren. Leise Töne werden dadurch lauter und laute Töne leiser. Stellen Sie die Option DRC mit Aus, Niedrig oder Hoch ein.

• Senderreihenfolge Sie können die DAB-Radiosender alphanumerisch oder nach Ensemble Sender sortieren. Ensemble listen Sender auf, die gemeinsam auf dem gleichen Ensemble übertragen werden. Mit der Option Gültig werden zunächst gültige Sender alphanumerisch und anschließend nicht übertragene Sender angezeigt. UKW (FM) Im UKW-Radiomodus werden analoge Radiosender über das UKW- Band empfangen und RDS-Daten (Radio Data System) Zusatzinformationen bzgl. des Sender angezeigt.

Für eine manuelle Abstimmung drücken und halten Sie die Taste „ / “, bis der Suchlauf startet. Der Suchlauf stoppt beim nächsten gefundenen Sender. Für die Feinabstimmung drücken Sie die Tasten „ / “ auf der Fernbedienung oder an Ihrem Gerät. Das Gerät stimmt die Frequenz in einer Schrittweite von 0,05 MHz ab.ICD1010 / Deutsche Bedienungsanleitung

Sender speichern – Presets Um einen UKW-Radiosender zu speichern, drücken und halten Sie die „PRE“ Taste bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplatz aus und bestätigen Sie die Auswahl mit „OK“.

Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PRE“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen.

Informationen zur aktuellen Wiedergabe Während der Übertragung werden im Display die Frequenz und – sofern RDS-Informationen verfügbar sind – der Sendername und andere RDS-Daten wie Sendungsname, Titel und Kontaktinformationen angezeigt. Falls keine Daten verfügbar sind, wird nur die Frequenz angezeigt. Stereoübertragungen sind unten im Display mit einem entsprechenden Icon gekennzeichnet. Um weitere Informationen bzgl. der Sendung anzuzeigen, drücken Sie die Taste „INFO“ am Gerät. Mit jedem Drücken der Taste „INFO“ auf dem Gerät wird nacheinander eine andere Gruppe von Informationen angezeigt: RDS-Text, weitere RDS-Daten (Sender/Art der Sendung), Frequenz und das aktuelle Datum.

• Suchlaufeinstellungen Per Standardeinstellung wird die UKW-Suche beendet, sobald ein verfügbarer Sender gefunden wurde. Diese Funktion kann dazu führen, dass ein Sender mit schlechtem Rauschabstand (Rauschen) wiedergegeben wird. Um die Scaneinstellungen dahingehend zu ändern, dass nur Sender mit guter Signalstärke empfangen werden, wählen Sie zunächst die Option „nur starke Sender“ und anschließend die Option Ja.

• Audioeinstellungen Alle Stereosender werden in Stereo wiedergegeben. Bei Sendern mit schlechterem Empfang kann dies zu einem schlechten Rauschabstand (Rauschen) führen. Um solche Sender in Mono wiederzugeben, wählen Sie die Option Schlechter UKW-Empfang: Nur in Mono wiedergeben und Ja.ICD1010 / Deutsche Bedienungsanleitung

Unsachgemäßer Betrieb kann zu Schäden führen! Legen Sie keine CDs, die von der Standard- CD abweicht z. B. Mini-CDs in das Gerät ein. Diese können nicht korrekt wiedergegeben oder ausgeworfen werden. Öffnen Sie das CD-Fach mit der Taste „ “ und legen Sie eine CD mit der beschrifteten Seite nach vorne zeigend ein. Schließen Sie wieder das CD-Fach mit der „ “ Taste. Im Display erscheint „Ladevorgang“ und die CD wird eingelesen. In dieser Zeit ist eine Bedienung nicht möglich. Nach dem Einlesen zeigt das Gerät folgende Informationen:

• Wiedergabe Status (Wiedergabe/ Pause) Die Wiedergabe startet automatisch nach dem Einlesen der CD. Wird eine CD nicht erkannt oder ist keine CD eingelegt zeigt das Display “Keine CD”.

• Um die Wiedergabe zu unterbrechen und fortzusetzen drücken Sie die “ ” Taste

• Um den nächsten Titel zu wählen drücken die “ ” Taste.

• Schnelles Vorspulen machen Sie drücken und halten der “ ” Taste.

• Um den vorherigen Titel zu wählen drücken Sie zweimal die “ ” Taste.

• Schnelles Zurückspulen machen Sie drücken und halten der “ ” Taste.

• Um die Wiedergabe zu beenden drücken Sie die “ ” Taste.

• Um die CD auszuwerfen drücken Sie im Stop-Modus die “ ” Taste. Titelprogrammierung

1. Vergewissern Sie sich, dass sich das Gerät im Stop-Modus befindet.

2. Drücken Sie die “PRE” Taste auf der Fernbedienung. Das Display zeigt “P01 F01 T001“

wobei die Anzeige “T001” blinkt.

3. Wählen Sie mit den “ ” oder “ ” Tasten den Titel den Sie programmieren möchten

und bestätigen Sie die Eingabe durch Drücken der “OK” Taste auf der Fernbedienung. Die Anzeige wechselt anschließend auf “P02”.

4. Wenn Sie weitere Titel speichern möchten führen Sie Schritt 3 nochmals aus.

5. Wenn alle Titel gespeichert sind drücken Sie die “ ” Taste am Gerät oder auf der

Fernbedienung um die Wiedergabe zu starten.ICD1010 / Deutsche Bedienungsanleitung

Wiedergabefunktionen Durch wiederholtes Drücken der „ “ Taste auf der Fernbedienung können folgende Wiedergabefunktionen ausgewählt werden: Für Audio-CD:

• 1 x: Der aktuelle Titel wird wiederholt.

• 2 x: Die komplette CD wird wiederholt.

• 3 x: Die Titel der CD werden zufällig wiedergegeben.

• 4 x: Die Wiederholfunktion ist deaktiviert. Für MP3-CD:

• 1 x: Der aktuelle Titel wird wiederholt.

• 2 x: Der komplette Ordner wird wiederholt.

• 3 x: Die komplette CD wird wiederholt.

• 4 x: Die Titel der CD werden zufällig wiedergegeben.

• 5 x: Die Wiederholfunktion ist deaktiviert. Das jeweilige Wiedergabesymbol wird unten im Display angezeigt. USB Von nun an werden die Ordner - Menüs von dem USB-Gerät aus erstellt. Die Steuerfunktionen sind identisch wie im CD-Betrieb. Mit den “ / ” Tasten auf der Fernbedienung oder mithilfe der UNDOK - APP können die Ordner ausgewählt werden. Im Display werden der Ordner und die Dateinamen (nicht unbedingt die Namen des Titels) angezeigt.

Drücken Sie die „ “-Taste oder benutzen Sie die „UNDOK APP“ um die Wiedergabe zu starten. Wiedergabeliste Sie können Lieder der Wiedergabeliste hinzufügen, indem Sie während der Wiedergabe die „OK“ Taste Ihrer Fernbedienung drücken und halten. Wiedergabeliste löschen Wählen Sie „Wiedergabe Liste löschen und bestätigen Sie mit „OK“.ICD1010 / Deutsche Bedienungsanleitung

Wenn Sie den Bluetooth

-Modus auswählen, aktiviert das Gerät die Kopplung und unten im Display blinkt das BT-Icon. Schalten Sie Ihr Smartphone, Tablet oder Bluetooth

-Gerät ein, um nach ICD1010 zu suchen. Nach der erfolgreichen Kopplung leuchtet die Bluetooth

-Anzeige stetig und hört auf zu blinken. Um die BT-Kopplung zu beenden, müssen Sie Ihr Smartphone, Tablet oder andere Bluetooth

-Geräte ausschalten oder trennen.

Drücken Sie die „ “ Taste am Gerät oder auf der Fernbedienung um die Musikwiedergabe zu starten oder zu unterbrechen. Sie können mit den Tasten „ “ oder „ “ zum vorherigen oder nächsten Titel gelangen. AUDIO IN (AUX) Über diese Buchse können Sie auch den Ton anderer Wiedergabegeräte wie MP3-Player, CD-Player usw. über die Lautsprecher hören.

1. Schließen Sie das externe Gerät mit einem 3.5mm Klinkenkabel an die AUX-IN-Buchse

auf der Rückseite des Geräts an.

2. Sie hören die Tonwiedergabe vom externen Gerät über die Lautsprecher des Gerätes.

Sie können die Lautstärke mit den Lautstärketasten einstellen. Die CD-Tasten sind nicht funktionsfähig.

3. Informationen zur Bedienung finden Sie in der Bedienungsanleitung des externen

Gerätes. Hinweis: Stellen Sie die Lautstärke des externen Geräts auf einen angenehmen Wert ein.

EINSCHLAFTIMER - SLEEP

Stellen Sie den Einschlaftimer ein, indem Sie im Hauptmenü die Option „Schlummer“ auswählen. Wählen Sie Sleep: AUS, 15 MIN., 30 MIN., 45.MIN oder 60 MIN. Die verbleibende Zeit bis zum Ausschalten ist unten im Display zu sehen.

Das Gerät bietet zwei unterschiedliche Weckrufoptionen mit Schlummerfunktion, um das Gerät nach einer bestimmten Dauer einzuschalten. Sie können für jeden Weckruf einen bestimmten Weckmodus einstellen.

Wählen Sie die Option „Wecker“ im Hauptmenü um einen Wecker einzustellen oder zu ändern. Wählen Sie den gewünschten Wecker (1 oder 2) und konfigurieren Sie dann die folgenden Einstellungen:ICD1010 / Deutsche Bedienungsanleitung

• Intervall: Aus, Täglich, Einmal, Wochenende oder Werktage

• Programm: zuletzt gehört, P1 – P20 (nur bei Auswahl DAB oder UKW möglich).

• Lautstärke: 0 - 32 Um die neuen Einstellungen zu aktivieren, scrollen Sie nach unten und wählen Sie „Speichern“. Die aktivierten Wecker werden unten links im Display mit einem entsprechenden Icon angezeigt.

UNDOK Das Gerät unterstützt eine Fernbedienungsfunktion welche über die UNDOK –APP bereitgestellt wird. Die „UNDOK APP“ ist im „Apple App Store“ und bei „Google Android Play“ für den Download verfügbar. Sie können mittels UNDOK das Gerät bedienen, Gerätegruppen erstellen und verwalten. Folgende Funktionen sind mit der „UNDOK APP“ verfügbar:

• Gruppennamen vergeben

• Gruppen verwalten, Geräte zu Gruppe hinzufügen oder entfernen.

• Gruppe steuern, den Betriebsmode wählen oder nach Inhalten suchen.

• Die Funktionen der Gruppengeräte steuern.

• Alle Betriebsfunktionen (Internetradio, Podcast, DAB, UKW, CD, USB, Bluetooth

) des Gerätes steuern.

• Die Equalizer-Einstellungen vornehmen.

• Den Einschlaftimer (Sleep) einstellen und aktivieren.

• Den Gerätenamen ändern. SYSTEMEINSTELLUNGEN

Es sind mehrere voreingestellte EQ-Modi verfügbar: Mittig, Jazz, Rock, Soundtrack, Klassik, Pop, Mein EQ und Meine EQ-Einstellungen. Darüber hinaus ist auch eine benutzerdefinierte Einstellung verfügbar; erstellen Sie Ihren eigenen EQ mit benutzerdefinierten Tiefton-, Hochton- und Lautstärkeeinstellungen. Sie können diese Funktionen auch durch Drücken der „EQ“ Taste auf der Fernbedienung auswählen.

2. AUDIOSTREAM QUÄLITÄT

Hier können Sie die Wiedergabequalität des Radiostreams einstellen.ICD1010 / Deutsche Bedienungsanleitung

3. INTERNETEINSTELLUNGEN

• Netzwerkassistent Starten Sie die Suche nach der AP SSID und geben Sie dann den WEP-/WPA-Schlüssel ein oder wählen Sie Drucktaste/PIN/WPS überspringen für die Verbindung des schnurlosen Netzwerks aus.

• Setup von PBC-WLAN Konfiguration via Drucktaste für die Verbindung des AP, das WPA (Wi-Fi Protected Setup) unterstützt.

• Einstellungen anzeigen Informationen des aktuell verbundenen Netzwerks anzeigen: Aktive Verbindung, MAC- Adresse, WLAN Region, DHCP, SSID, IP-Adresse etc

• Manuelle Einstellungen Wählen Sie die schnurlose Netzwerkverbindung aus und aktivieren oder deaktivieren Sie DHCP (Dynamic Host Configuration Protocol).

• Sicherheits-PIN Hier können Sie den Sicherheits-PIN einstellen.

• Netzwerkprofil Der ICD1010 speichert die letzten vier verbundenen schnurlosen Netzwerke und versucht automatisch, die Verbindung mit dem jeweils verfügbaren Netzwerk herzustellen. Hier sehen Sie die Liste der registrierten Netzwerke. Sie können unerwünschte Netzwerke löschen, indem Sie „NAVIGATE“ drehen und drücken, um die Option „JA“ auszuwählen und den Löschvorgang zu bestätigen.

• Netzwerkeinstellungen löschen Die eingestellten Netzwerkeinstellungen werden gelöscht.

• Netzwerkverbindung halten in Standby Wählen Sie die Option „JA“, um die Netzwerkverbindung im Standby, DAB, FM und Bluetooth

- Modus aufrecht zu erhalten. Falls Sie die Option „NEIN“ auswählen, wird die WLAN - Verbindung bei nichtgebrauch abgeschalten. Es wird jedoch Empfohlen die Verbindung für den Gebrauch der UNDOK APP aufrecht zu erhalten.

Hier können Sie die Zeiteinstellungen vornehmen wie Uhrzeit/Datumeinstellung, Automatisches Update, Format einstellen, Zeitzone einstellen, Sommerzeit, Uhranzeige.ICD1010 / Deutsche Bedienungsanleitung

Ändern Sie die Sprache je nach Bedarf

Bei der Werkseinstellung werden alle benutzerdefinierten Einstellungen auf die Werkseinstellungen zurückgesetzt, d.h. die Uhrzeit, das Datum, die Netzwerkkonfigurationen und Speichereinstellungen gehen verloren. Die aktuelle Software- Version des ICD1010 wird jedoch beibehalten. sowie die Registrierung mit dem Internetradioportal. Die Internetradiofavoriten werden also solange beibehalten, bis Sie den ICD1010 mit einem anderen Konto im Portal anmelden.

Um Störungen zu beheben und/oder neue Funktionen hinzuzufügen können neue Softwareversionen zu Verfügung gestellt werden. Sie können manuell nach Aktualisierungen suchen oder den ICD1010 so einstellen, dass dieser regelmäßig und automatisch nach Aktualisierungen sucht (letzteres ist Standardeinstellung). Falls eine neuere Software erkannt wird, werden Sie gefragt, ob Sie diese installieren möchten. Falls ja, wird die neue Software heruntergeladen und installiert. Nach der Aktualisierung der Software werden alle benutzerdefinierten Einstellungen beibehalten. HINWEIS: Vor der Aktualisierung der Software müssen Sie sich vergewissern, dass der ICD1010 mit einer stabilen Stromversorgung verbunden ist. Falls die Stromversorgung während der Aktualisierung getrennt wird, kann das Gerät dadurch permanent beschädigt werden.

8. EINSRICHTUNGSASSISTENT

Hier haben Sie die Möglichkeit den Einrichtungsassistenten zu starten.

Firmware-Version und Radio-ID anzeigen.

Hier werden Informationen zur Datenschutzgrundverordnung angezeigt.

11. DISPLAYBELEUCHTUNG

Sie können die Displayhelligkeit in Standby und Betrieb separat sowie die Dauer einstellen.ICD1010 / Deutsche Bedienungsanleitung

STÖRUNGSBEHEBUNG Problem Behebung Das Gerät lässt sich nicht einschalten. Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist. Gerät schaltet sich automatisch ab. Aufgrund der ErP2-Anforderungen und des Umweltschutzes wechselt das Gerät automatisch in den Standby-Modus, wenn mehr als 15 Minuten lang keine Musik abgespielt wird. Kein Ton.

1. Schalten Sie den Ton ein; möglicherweise ist er stumm gestellt.

2. Erhöhen Sie die Lautstärke.

3. Trennen Sie möglicherweise verbundene Kopfhörer oder

Lautsprecher von der Anschlussbuchse. Die Netzwerkverbindung kann nicht hergestellt werden.

1. Überprüfen Sie die WLAN-Funktion.

2. Versuchen Sie, am Gerät eine IP-Adresse einzurichten.

3. Aktivieren Sie am Router die DHCP-Funktion und stellen Sie

dann am Gerät wieder die Verbindung her.

4. Im Netzwerk ist eine Firewall aktiviert – stellen Sie das

entsprechende Programm so ein, dass der Zugang gewährleistet ist.

5. Router neu starten

Die Wi-Fi-Verbindung lässt sich nicht herstellen.

1. Überprüfen Sie am Router die Verfügbarkeit des WLAN-

2. Stellen Sie das Gerät näher an den Router heran.

3. Vergewissern Sie sich, dass das Passwort korrekt ist.

Kein Radiosender gefunden.

1. Überprüfen Sie das Netzwerk sowie den Zugangspunkt und

2. Der Sender ist momentan möglicherweise nicht verfügbar.

Versuchen Sie es später erneut oder stellen Sie einen anderen Sender ein.

3. Die Senderverknüpfung hat sich geändert oder der Sender

überträgt nicht mehr – kontaktieren Sie den Anbieter.

4. Die Verknüpfung manuell hinzugefügter Sender ist nicht korrekt.

Vergewissern Sie sich, dass diese korrekt sind und geben Sie die Daten dann erneut ein. Rauschen im UKW- Modus

1. Überprüfen/positionieren Sie die UKW-Antenne.

2. Stellen Sie das Radio um.

3. Schalten Sie gegebenenfalls das Gerät auf MONOICD1010 / Deutsche Bedienungsanleitung

Keine Sender verfügbar/ Störungen/Unterbrechu ngen im DAB-Modus.

1. Stellen Sie das Radio um.

2. Führen Sie den Scan nach lokalen Sendern durch (hohe

3. Überprüfen Sie die lokale DAB-Reichweite.

Weckruf funktioniert nicht.

1. Schalten Sie den Weckruf ein.

2. Informieren Sie sich unter „Kein Ton“ näher über die

Lautstärkeeinstellung.

3. Es wurde ein Sender als Weckmodus eingestellt, aber das

Netzwerk ist nicht verbunden. Ändern Sie den Weckmodus oder konfigurieren Sie die Verbindung. USB-Treiber oder MP3- Player werden nicht erkannt.

1. Überprüfen Sie, ob der USB-Treiber oder der MP3-Player richtig

2. Einige USB-Festplatten benötigen eine externe

Stromversorgung; vergewissern Sie sich, dass diese mit der Stromversorgung verbunden sind.

3. Das Gerät kann nicht alle MP3-Player direkt scannen –

verwenden Sie stattdessen einen USB-Treiber. UNDOK APP erscheint nicht oder wird nicht mit dem ICD1010verbunden

1. Öffnen Sie die App erneut. (UNDOK)

2. Falls mehrere Inhalte von unterschiedlichen Geräten gleichzeitig

übertragen werden, kann es zu einem Betriebsausfall kommen. Starten Sie den ICD1010 und/oder Ihr Gerät neu. Andere unerklärte Ursachen. Der ICD1010 verarbeitet eine große Datenmenge; nach einer bestimmten Betriebsdauer kann dies – unabhängig in welchem Modus – dazu führen, dass das Gerät hängen bleibt oder unsachgemäß funktioniert. Starten Sie den ICD1010 ggf. neu. Die normale Funktionsweise des Geräts kann durch starke elektromagnetische Störungen beeinträchtigt werden. Stellen Sie den normalen Betrieb wieder her; beachten Sie die Angaben in der Bedienungsanleitung. Falls Sie den normalen Betrieb nicht wiederherstellen können, verwenden Sie das Gerät an einem anderen Ort. An Orten mit starken Funkstörungen können Fehlfunktionen verursacht werden. Sobald solche Störungen behoben wurden, funktioniert das Gerät wieder ordnungsgemäß. Sollten in Ihrem Stromnetz Störungen vorliegen, kann das Gerät Fehlfunktionen aufweisen. Das Gerät kehrt zur normalen Funktion zurück, sobald die Netzstörungen vorüber sind.

Die aktuelle Version der Bedienungsanleitung kann unter www.soundmaster.de Heruntergeladen werden. Technische Änderungen und Druckfehler vorbehalten Copyright von Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbHSafety, Environmental and Setup Instructions

• Schrauben und Dübel für die Montage sind nicht im Lieferumfang enthalten

2. Sie hören die Tonwiedergabe vom externen Gerät über die Lautsprecher des Gerätes.

Sie können die Lautstärke mit den Lautstärketasten einstellen. Die CD-Tasten sind nicht funktionsfähig

AAN DE SLAG/INSTELLEN

100-240V~ 50/60Hz DAB Bereich DAB range Plage DAB DAB-bereik Portata DAB Rango DAB+ Gama DAB DAB-række DAB-intervall Rozsah DAB+ Rozsah DAB+

< 2WHERSTELLER / IMPORTEUR
